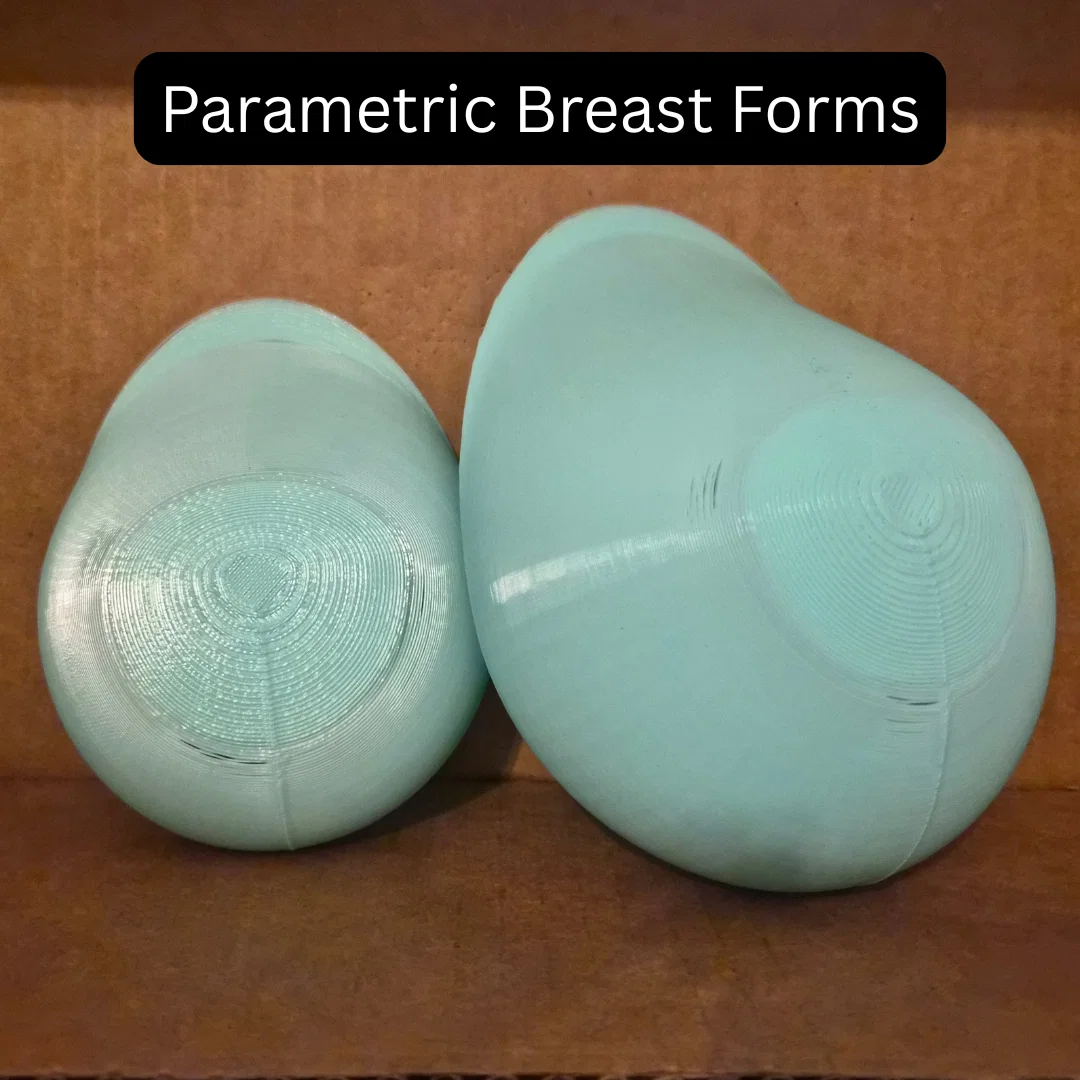

Khuôn Ngực Tham Số Hóa

Tệp OpenSCAD này cho phép bạn tạo ra khuôn ngực với nhiều kích cỡ khác nhau để phù hợp với nhu cầu của bạn. Chỉ cần tải tệp lên OpenSCAD. (Tôi khuyên dùng bản dựng đêm vì nó render rất nhanh)

Tính năng bao gồm:

• Hoàn toàn tùy chỉnh với một vài tham số cơ bản, bạn có thể bắt đầu, nhưng với một chút tinh chỉnh, bạn cũng có thể điều chỉnh hình dạng theo ý muốn.
• Có thể tạo khuôn đáy hình oval và hình tam giác, tùy thuộc vào cái nào phù hợp với bạn.
• Thiết kế rỗng giúp khuôn nhẹ và in nhanh hơn.

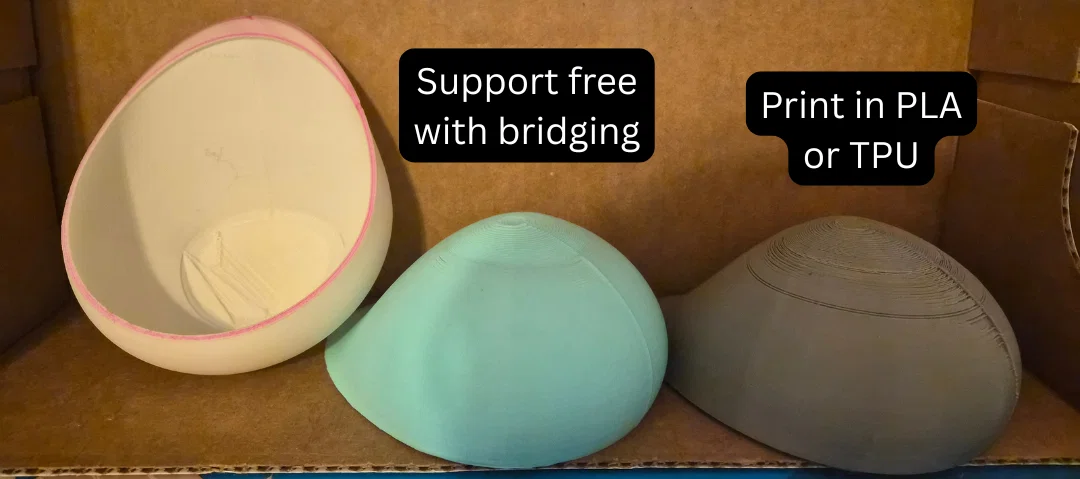

• Không cần hỗ trợ khi in, ngay cả với TPU, cho hầu hết các kích cỡ.

Các biến chính:

Tham số cơ bản:

Những cái này hầu hết đều tự giải thích. Xem hình để biết các khía cạnh của khuôn mà chúng ảnh hưởng. Điều này sẽ xác định kích thước cốt lõi của khuôn.

• Chiều rộng khuôn - mm: w (trục x)
• Chiều dài khuôn - mm: l (trục y)
• Chiều cao khuôn - mm: h (trục z)
• Độ dày vỏ - mm: t

Tham số dựa trên thiết kế:

Những cái này điều chỉnh "hình dạng" của khuôn. Chúng hơi khó mô tả, vì vậy tôi khuyên bạn nên thử nghiệm với các giá trị này để xem chúng hoạt động như thế nào.

z_offset: Tham số này kiểm soát "độ lồi" của phần trên khuôn. 0.5 là một giá trị tốt ở mức thấp nếu bạn muốn hình dạng dốc giống như giọt nước mắt. Tăng giá trị này lên 10 hoặc cao hơn để có hình dạng "thẳng" hơn (và dễ in hơn).

Bộ điều chỉnh độ nhô đáy (-1 đến 0.5): p_h_y: Biến này kiểm soát mức độ "chảy xệ" của khuôn, nếu dùng từ khác để diễn tả. Ngực thật có xu hướng hơi chảy xệ khi kích thước tăng lên, và tham số này nhằm mục đích tái tạo hiệu ứng đó. Đặt giá trị này thành âm, ví dụ -0.3, nếu điều đó không quan trọng với bạn và bạn chỉ muốn in dễ dàng hơn.

Bộ điều chỉnh độ nhô bên (-1 đến 0.5): p_h_x: Tương tự như bộ điều chỉnh độ nhô đáy, ngoại trừ bên hông. Thông thường, bạn muốn giữ cả hai giá trị này giống nhau, trừ khi bạn thực sự quan tâm đến ngoại hình của khuôn.

Hình dạng đáy khuôn, hình Oval (Bỏ chọn), hoặc hình Tam giác (Chọn): triangularFormShape: Xem ghi chú của tôi bên dưới nơi tôi nói về việc tạo khuôn hình tam giác như một ví dụ về nơi điều này áp dụng.

Tham số dựa trên in:

Một số tham số có thể được điều chỉnh để cải thiện chất lượng in. Bao gồm các:

layerHeight - mm (bước z): Xem ghi chú của tôi bên dưới để hiểu chi tiết hơn nhiều.

overhangAngle - độ: Góc của khuôn mà tại đó khuôn "bắc cầu" qua, tạo thành đế cho phần trên của khuôn in, giúp nó có cơ hội in tốt hơn. Một máy in được căn chỉnh tốt có thể xử lý góc 25 độ, tương đương với độ nhô 65 độ. Điều này hoạt động với chiều cao lớp 0.1 mm. Tôi nghĩ các máy in mới hơn có thể làm tốt hơn nữa, nhưng tôi chưa có nên đừng tin lời tôi nói.

Nó cũng cố gắng cung cấp hỗ trợ gần đáy cho các cấu hình hình giọt nước mắt cụ thể, nơi độ nhô ban đầu khá dốc.

widenWidthRange - độ: Trước khi cố gắng "bắc cầu" ở trên cùng của bản in, chúng ta muốn tăng dần độ dày của vỏ, để có nhiều vật liệu hơn cho "cầu" bám vào. Điều này giúp ích rất nhiều cho các khuôn lớn hơn trong các cấu hình cụ thể.

widenThicknessFactor - bội số của độ dày vỏ (t): Điều này điều chỉnh độ dày của vỏ trước khi "bắc cầu" bắt đầu. Hệ số độ dày có thể hơi khó hiểu. Khi đặt thành 1, nghĩa là độ dày cuối cùng sẽ là t+t=2t. Khi đặt thành 2, độ dày sẽ là t+2t=3t.

Ghi chú và chi tiết thêm:

Tôi đã thực hiện tất cả các thử nghiệm và in trên chiếc Ender 3v2 cũ kỹ với bộ tản nhiệt kép. Tôi tin rằng nếu chiếc máy in đó có thể in những khuôn này mà không cần hỗ trợ, thì bất kỳ máy in mới nào cũng có thể làm được. Nhưng đó chỉ là giả thuyết, hiện tại. Tôi sử dụng Cura để cắt các mô hình của mình, với Adaptive Layers đã tắt và Bridging đã bật (Cả hai đều là cài đặt thử nghiệm trong Cura).

Đây là ghi chú và đề xuất của tôi về cách in một khuôn. Tôi cố gắng đưa ra càng nhiều chi tiết càng tốt, nhận ra rằng mỗi khuôn có thể khác nhau. Có thể có được một khuôn tốt thông qua thử nghiệm và tinh chỉnh.

Chiều cao lớp:

Khi tạo khuôn, hãy đặt chiều cao lớp tương ứng với chiều cao lớp bạn dự định in bằng máy in của mình.

Mặc dù mô hình có thể được tạo bằng bất kỳ chiều cao lớp nào, tôi khuyên dùng 0.2mm trở xuống; 0.1mm hoạt động rất tốt. Điều này là do chiều cao lớp càng nhỏ, máy in của bạn càng dễ xử lý các phần nhô ra và cho kết quả hoàn thiện sạch sẽ hơn.

Trong cài đặt slicer của bạn, hãy đảm bảo bạn không sử dụng adaptive layers và chiều cao lớp bắt đầu khớp với bước/chiều cao lớp cho toàn bộ bản in.

Độ dày:

Vỏ càng dày thì khuôn càng chắc chắn và càng xử lý độ nhô tốt hơn. Đánh đổi là nó sẽ nặng hơn.

Tùy thuộc vào độ rộng đầu phun của bạn, bạn có thể muốn khoảng 3 lớp tường. Từ thử nghiệm của tôi, độ dày 1.6mm cho đầu phun 0.4mm và 2mm cho đầu phun 0.6mm hoạt động tốt.

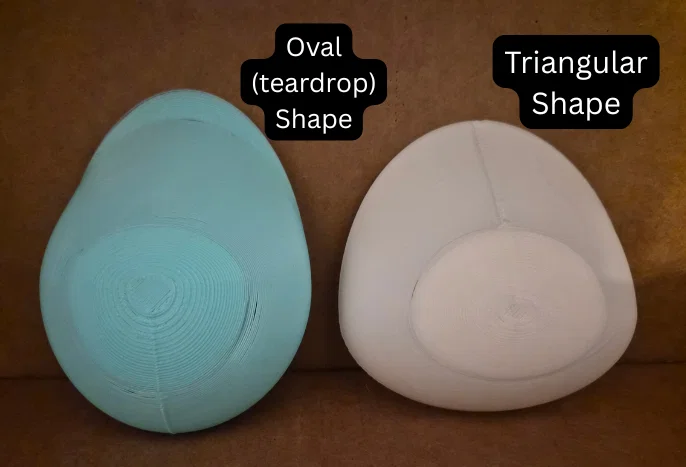

Hình dạng (Giọt nước mắt so với Tam giác):

Bạn sẽ thấy rằng cài đặt mặc định tạo ra khuôn có hình dạng giống giọt nước mắt hơn. Điều này có thể không phù hợp với tất cả mọi người, vì vậy cách để có được hình dạng tam giác sẽ bao gồm những thay đổi sau:

• Đầu tiên, đặt width (w) và length (l) thành kích thước xấp xỉ bằng nhau.
• Chọn tham số triangularFormShape thành True.
• Bạn sẽ nhận được một khuôn gần như hình tam giác, có lẽ đó là điều bạn muốn, nhưng chưa hoàn toàn đạt được.

Các điều chỉnh sau đây là theo sở thích của bạn, và có thể đi một chặng đường dài để tạo ra một khuôn "vừa ý" cho bạn:

• Thay đổi tham số z_offset từ 0.5 thành khoảng từ 30 đến 50.
• Thay đổi các tham số độ nhô p_h_y và p_h_x từ 0.3 thành khoảng -0.3.

Hy vọng điều đó sẽ tạo ra một khuôn trông giống với những gì bạn muốn!

Ghi chú khác:

• Đặt overhangAngle thành 0 nếu bạn chỉ muốn hình dạng mà không có bất kỳ sửa đổi nào khi in để tạo khuôn, sử dụng hỗ trợ hoặc bất cứ điều gì tương tự.
• Cura có một cài đặt thử nghiệm để làm cho các phần nhô ra có thể in được, tạo ra khuôn có hình dạng rắn, điều này rất hữu ích nếu bạn muốn có hình dạng khuôn rắn cho bất kỳ ứng dụng nào khác.

Lỗi vẫn cần được sửa:

Việc "làm rộng" vỏ trước khi "bắc cầu" vẫn còn hơi lỗi. Tôi sẽ cố gắng sửa lỗi này.

Vấn đề khác có thể xảy ra với overhangAngle cao với khuôn có độ nhô cao. Tăng z_offset và giảm các giá trị bộ điều chỉnh độ nhô sẽ giúp khắc phục điều này.

Tại sao tôi tạo ra cái này:

Thiết kế khuôn cho các kích cỡ khác nhau, ngay cả đối với một người, là rất khó. Tôi không phải là nhà thiết kế chuyên nghiệp, vì vậy một trong những rắc rối lớn nhất tôi gặp phải là tôi cần in với hỗ trợ, và tôi không thể in với độ dày không đổi dọc theo trục z. Có thể có những cách thiết kế trong Fusion hoặc Blender cho phép tôi giải quyết những vấn đề đó, nhưng nó cũng ngăn tôi có một giải pháp dễ sử dụng hơn cho bất kỳ ai, để phù hợp với họ tốt nhất. Vì vậy, đây là những gì tôi đã nghĩ ra: một dự án OpenSCAD cho phép nhiều sự linh hoạt theo những cách bạn muốn tạo ra một khuôn. Nó có hiệu quả tính toán kém, với kích thước tệp STL lớn không? Có. Nó có hoàn thành công việc không? Cũng có. Vì vậy, đó là lý do tại sao tôi xuất bản nó như hiện tại, bởi vì tôi đã có thể sử dụng nó, và tôi muốn có một công cụ như thế này dành cho người khác.
