Tủ Mini Ngăn Kéo Gấp

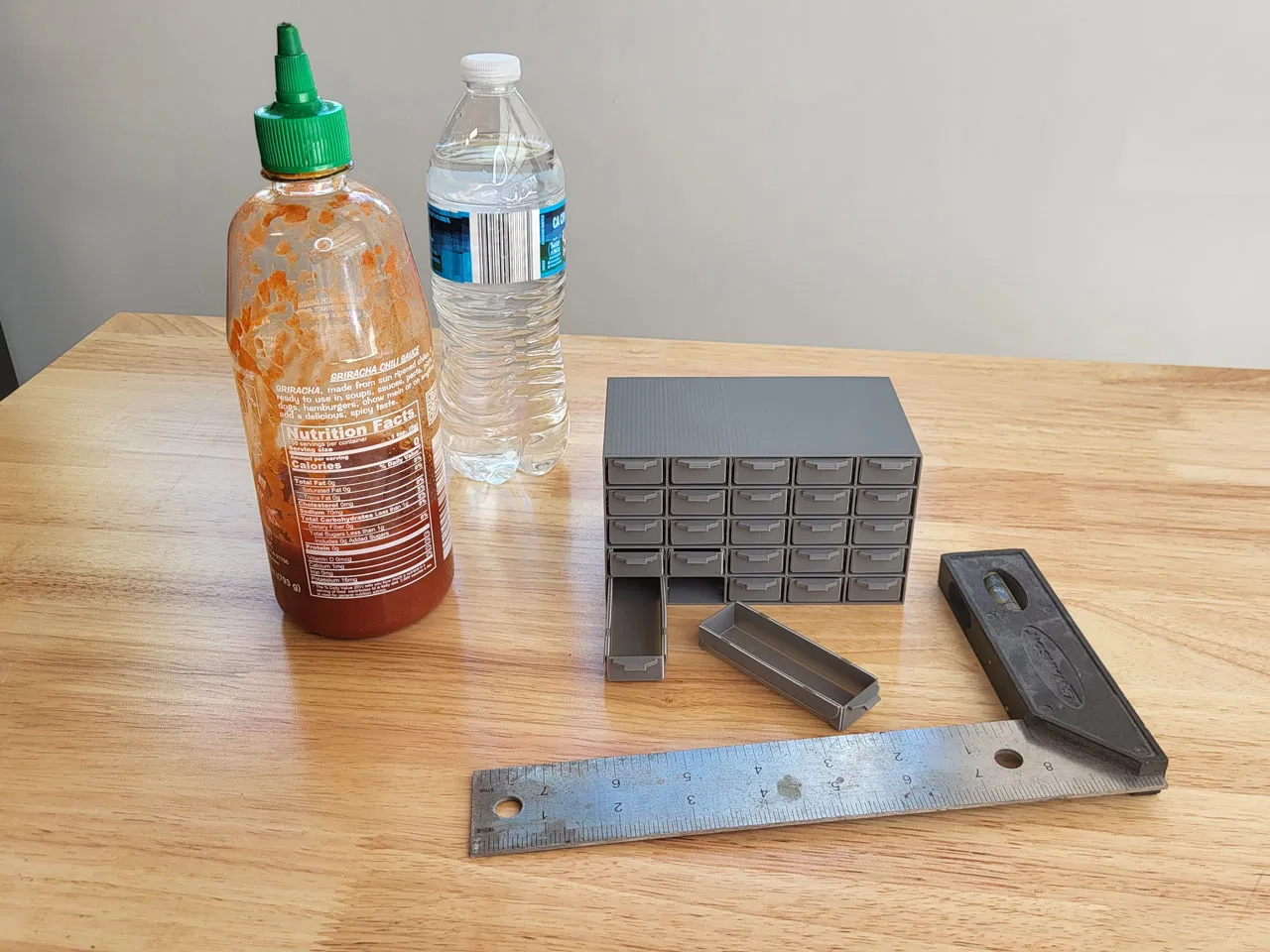

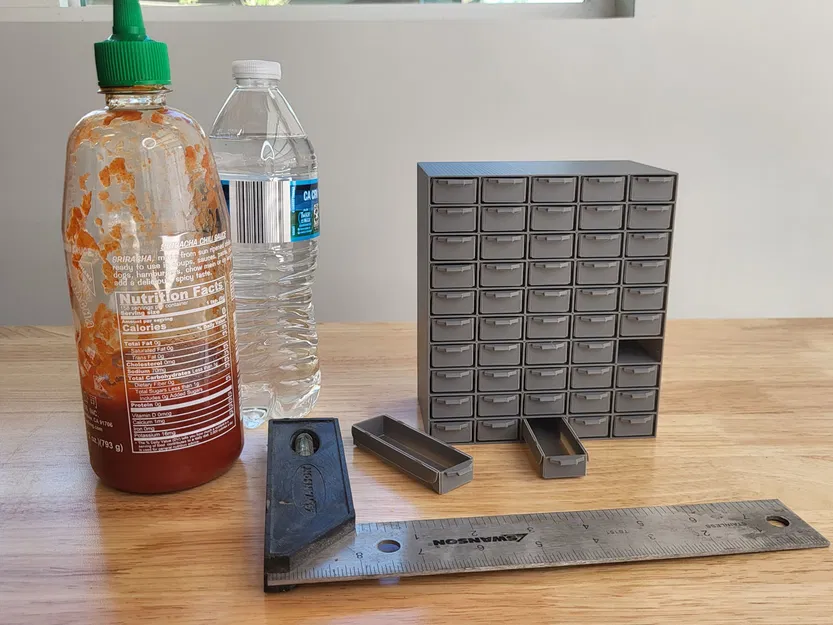

Tui có thử nghiệm thiết kế và in mấy cái mẫu mỏng, có thể gấp lại, rồi nảy ra ý tưởng làm cái hộp ngăn kéo nhỏ này. Xem demo và cách lắp ráp tại https://youtu.be/KBI11ScuB-M

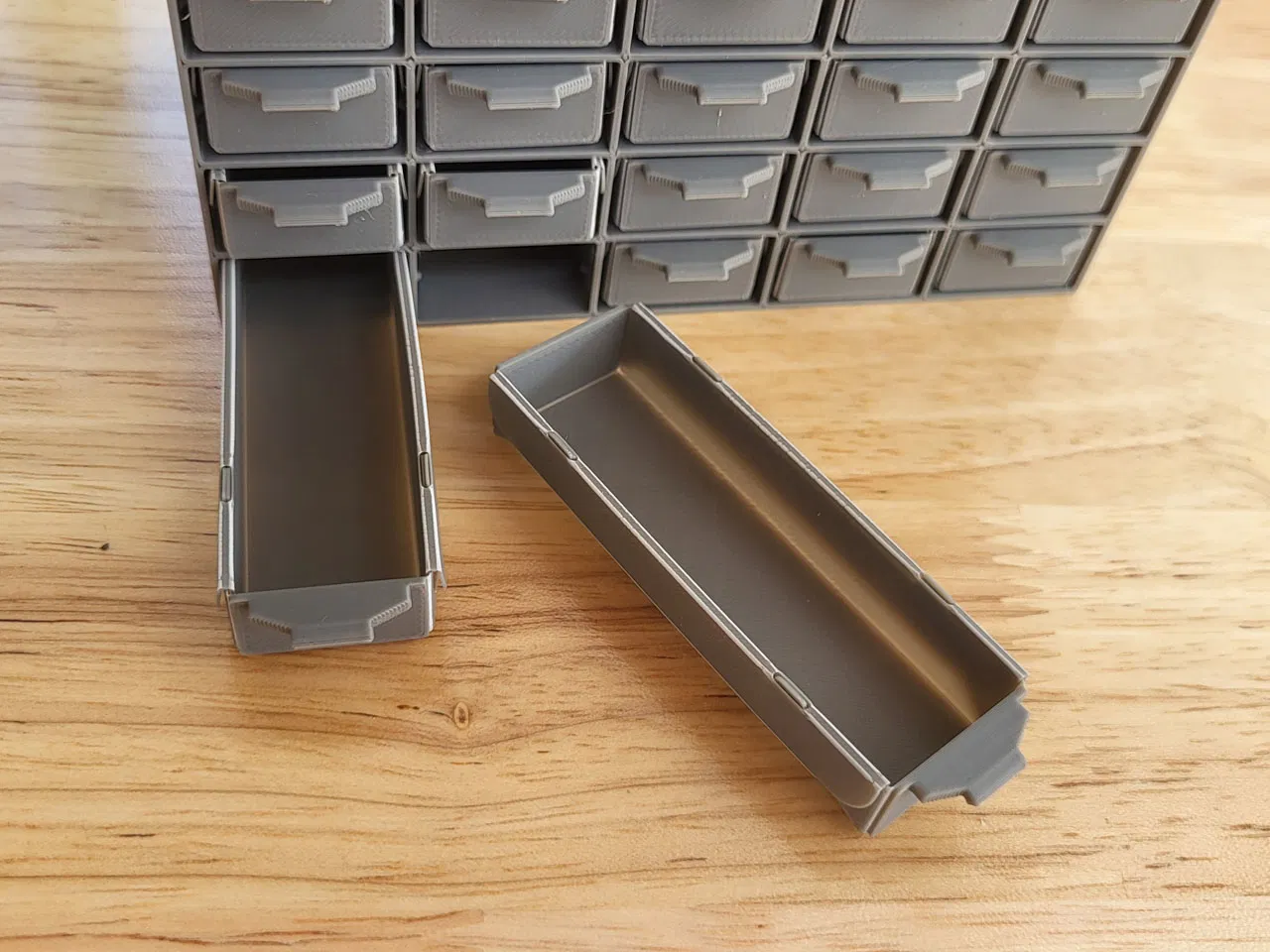

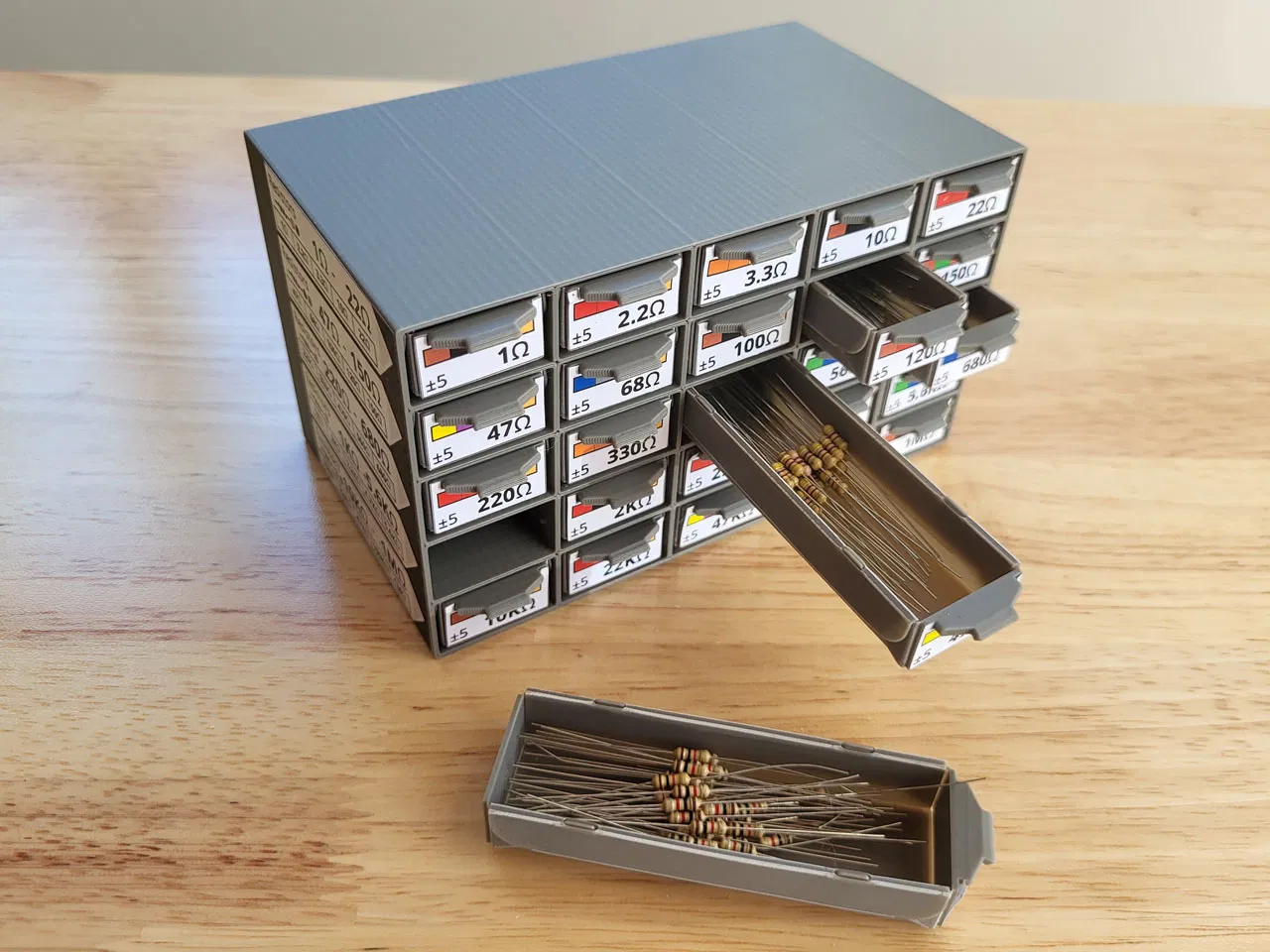

Các ngăn kéo gấp xong sẽ có mấy cái "cánh" quẹt vô thành hộp, tạo ra một lực cản nhẹ khi rút ngăn kéo ra. Tuy không nhiều lắm nhưng đủ để ngăn kéo không bị trượt ra ngoài.

Ngoài ra còn có mấy cái khấc trên hộp để khớp với các nếp gấp ở giữa của thành ngăn kéo:

• Khi đẩy ngăn kéo vô hết cỡ, đoạn cuối cùng sẽ có cảm giác "tách" và khớp vô.
• Khi rút ngăn kéo ra từ từ, cái khấc đó sẽ cản lại, ngăn không cho rút ra hẳn.

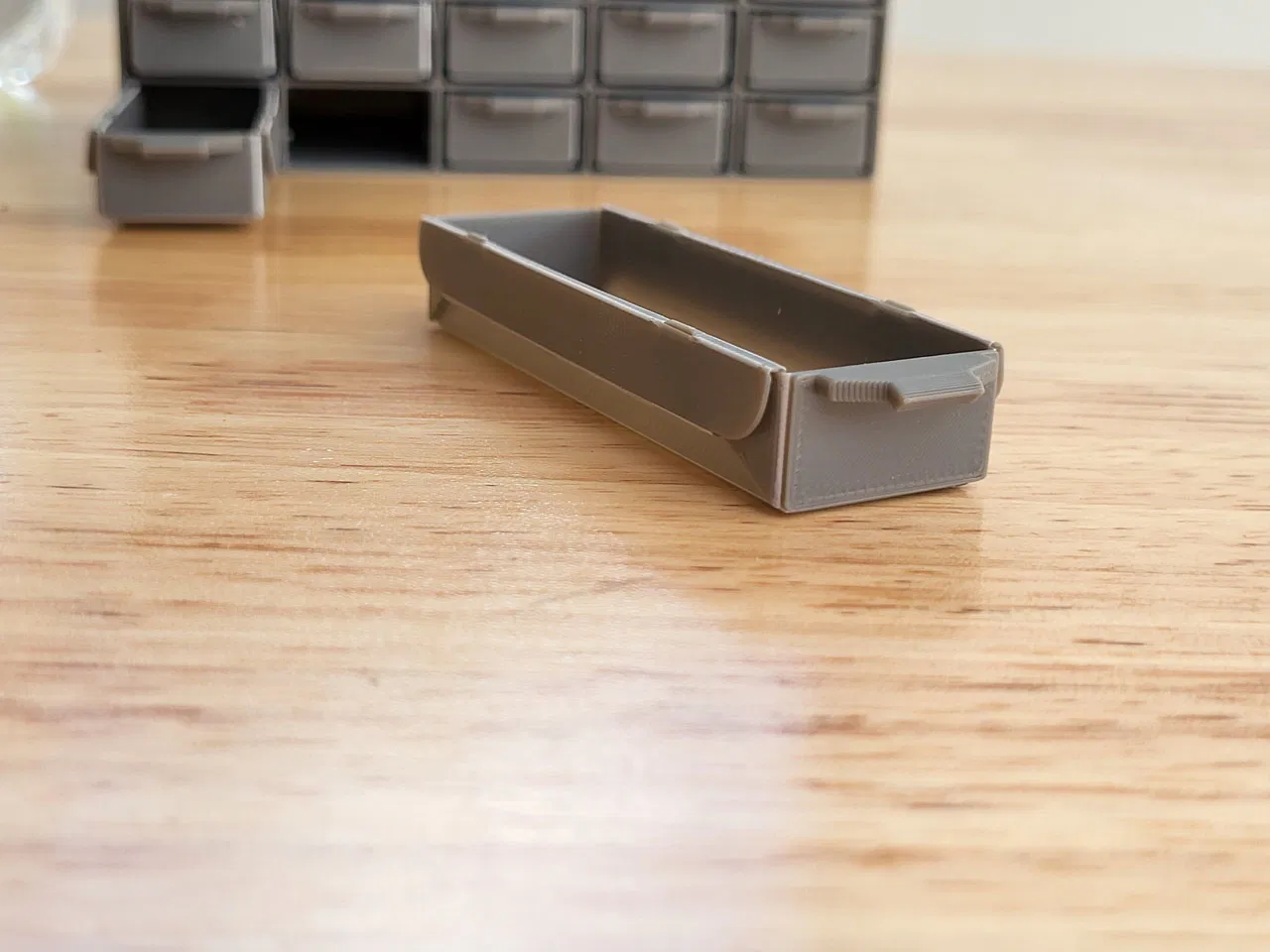

Cái phần tay cầm cũng hay lắm nè, nó được gấp lại, có thể vươn ra xa vì hướng in là hướng lên trên; do đó, nó không bị mấy cái vấn đề về phần nhô ra như mấy cái tay cầm gắn trực tiếp vô ngăn kéo thông thường.

Vì thiết kế này có nhiều ngăn kéo nhỏ và ráp bằng cách gấp (mất khoảng 1-2 phút cho mỗi ngăn kéo), nên có thể tốn khá nhiều thời gian để lắp ráp.

Lưu ý và Cảnh báo

Xin lưu ý là từ "cản" ở đây được dùng với ý nghĩa là "chống trượt" chứ không phải là "chống đổ". Đến một mức nào đó, nếu hộp bị xử lý mạnh tay hoặc nếu đồ bên trong quá nặng, lực cản và ma sát có thể bị vượt qua - và ngăn kéo có thể bị trượt ra.

In ấn

Sử dụng PLA hoặc PETG. Không cần support. Tất cả các mẫu đều đã được định hướng sẵn sao cho mặt đúng nằm trên bàn in.

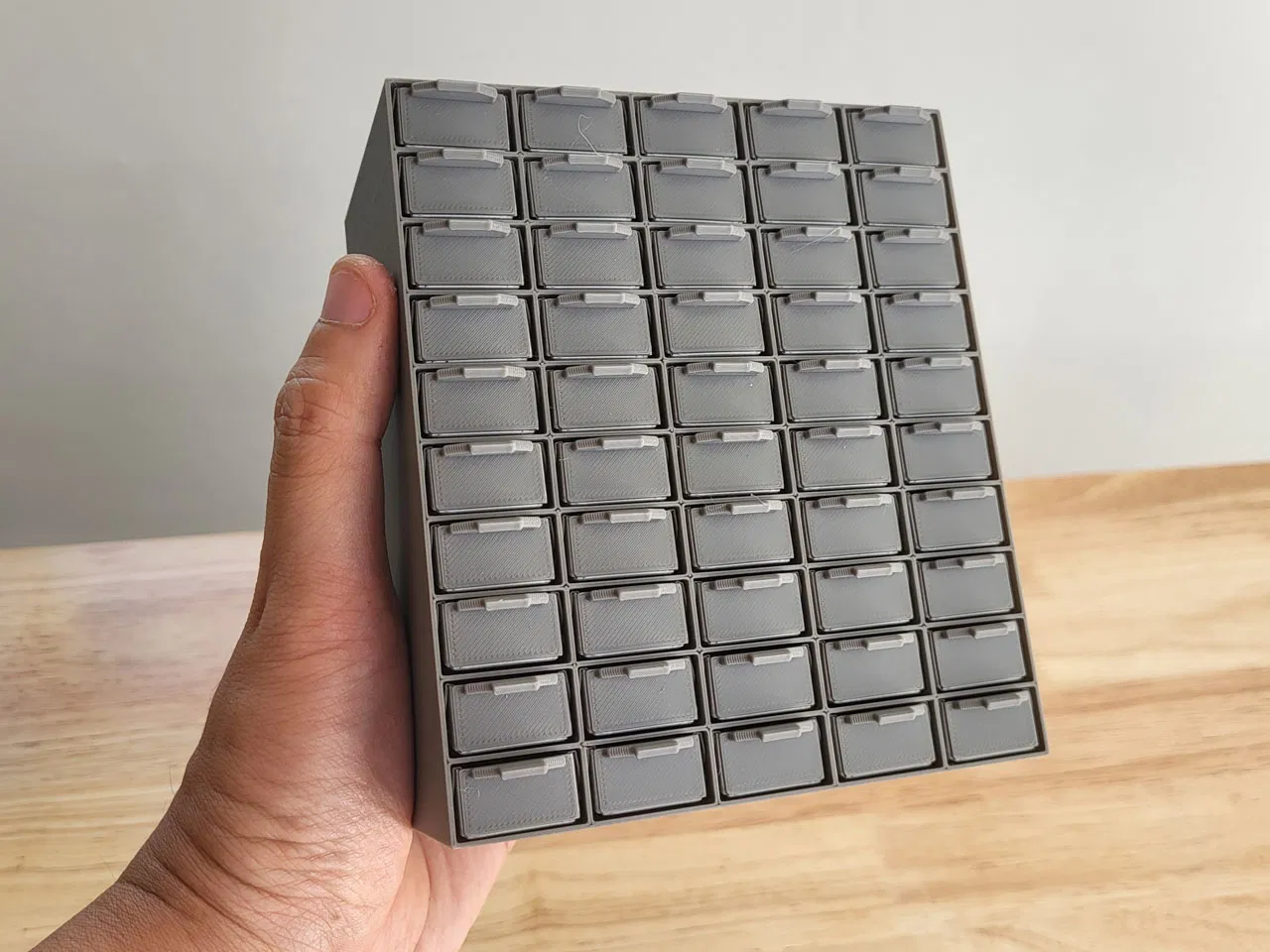

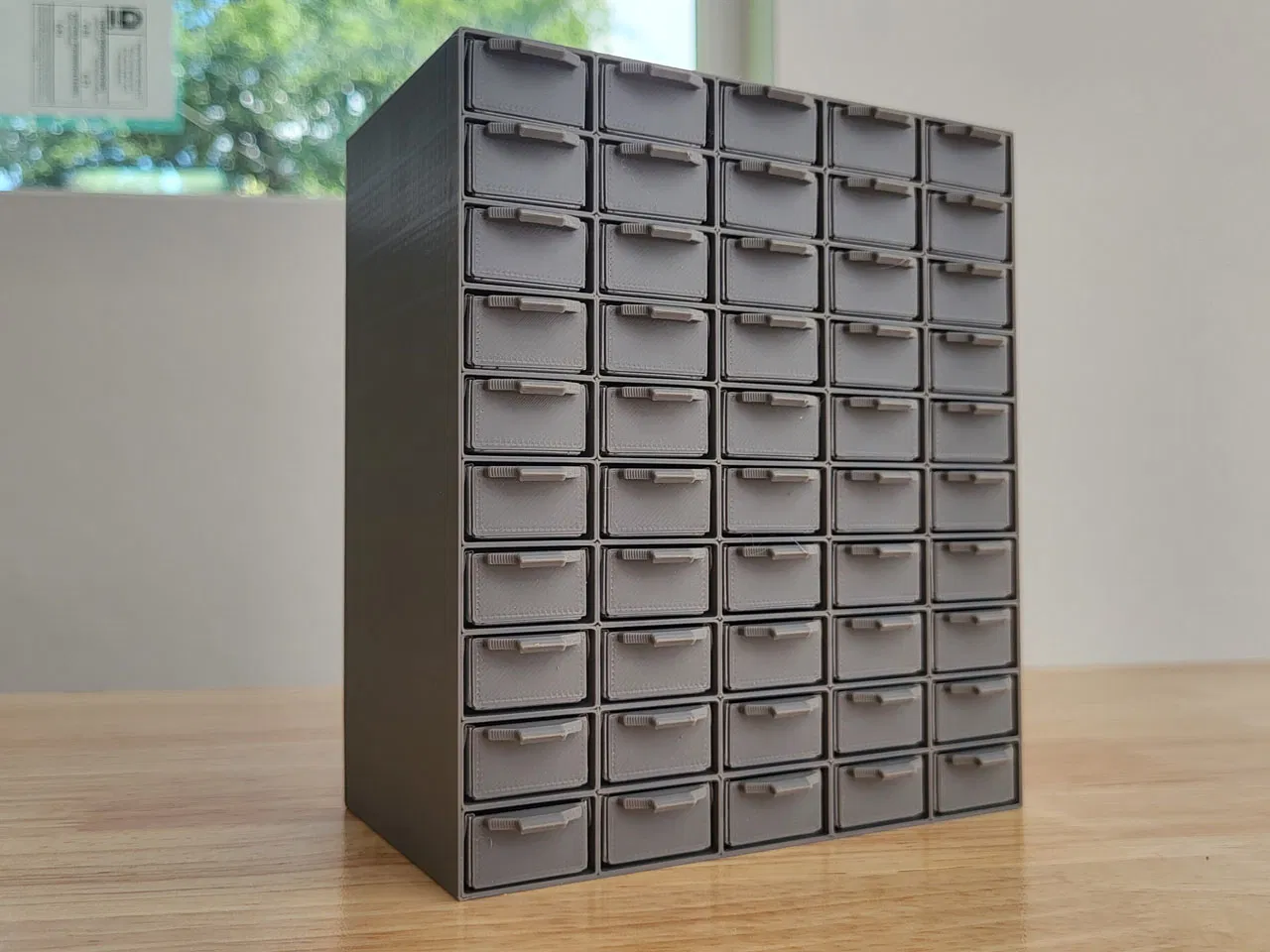

In một cái hộp, và vài cái MiniTray để làm ngăn kéo. Số lượng MiniTray cần in sẽ tùy thuộc vào loại hộp bạn in. Nhớ là càng in nhiều ngăn kéo thì càng tốn công gấp/lắp ráp.

In MiniTray với độ cao lớp là 0.2mm.

Khi lấy bản in ra khỏi bàn, hãy kéo từ phần tay cầm. Đảm bảo khay đủ nguội hơn nhiệt độ chuyển thủy tinh của filament trước khi lấy ra.

Lắp ráp

Xem video để biết cách lắp ráp.

Ngăn kéo

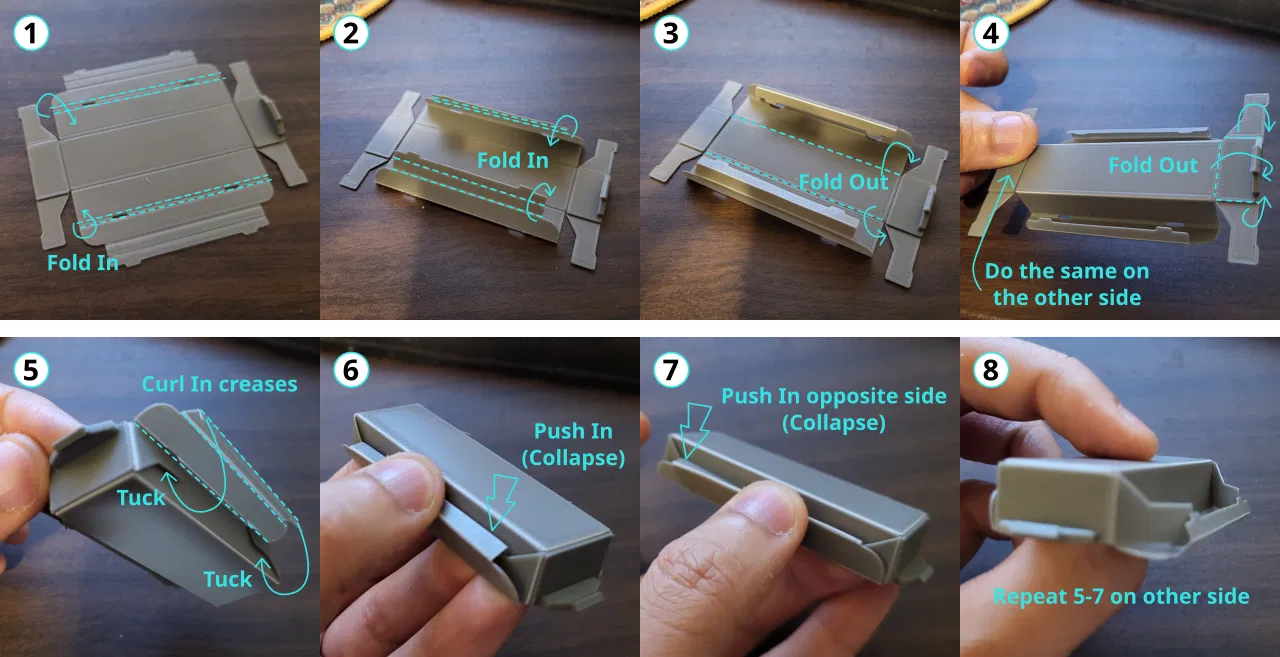

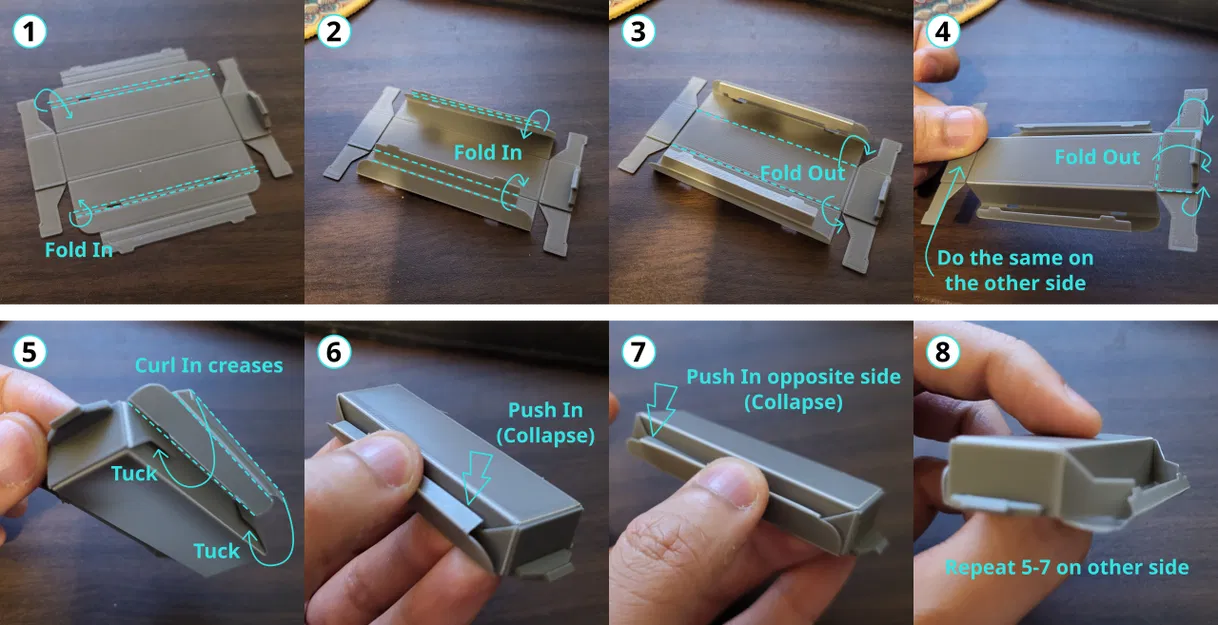

Ngăn kéo là mẫu MiniTray. Xem hình minh họa cách gấp.

Hộp

Khi đặt ngăn kéo vào hộp, hãy để ý các khấc trong khoang chứa. Hộp nên được định hướng sao cho các khấc nằm gần sàn hơn trần nhà.

Nhãn dán

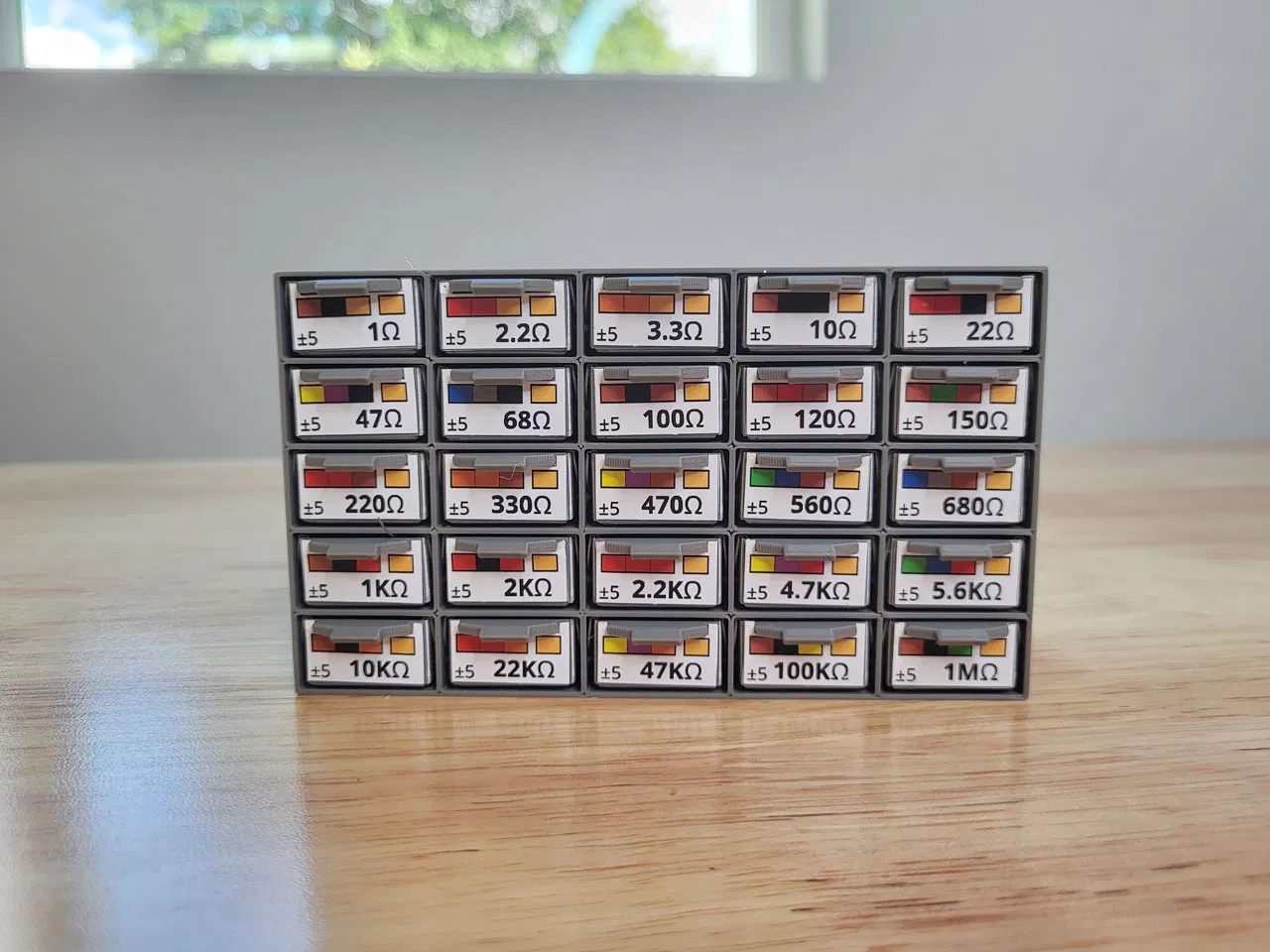

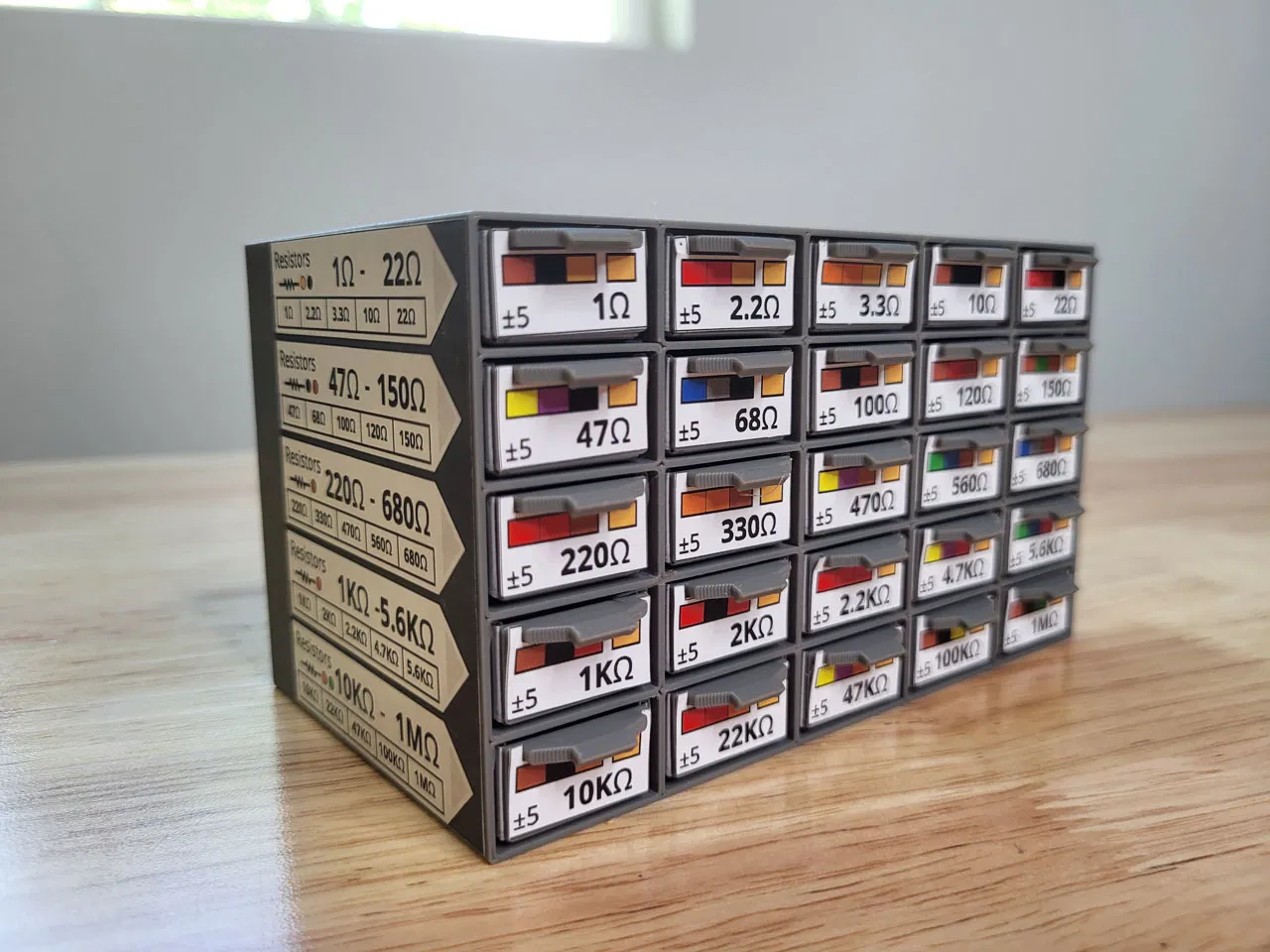

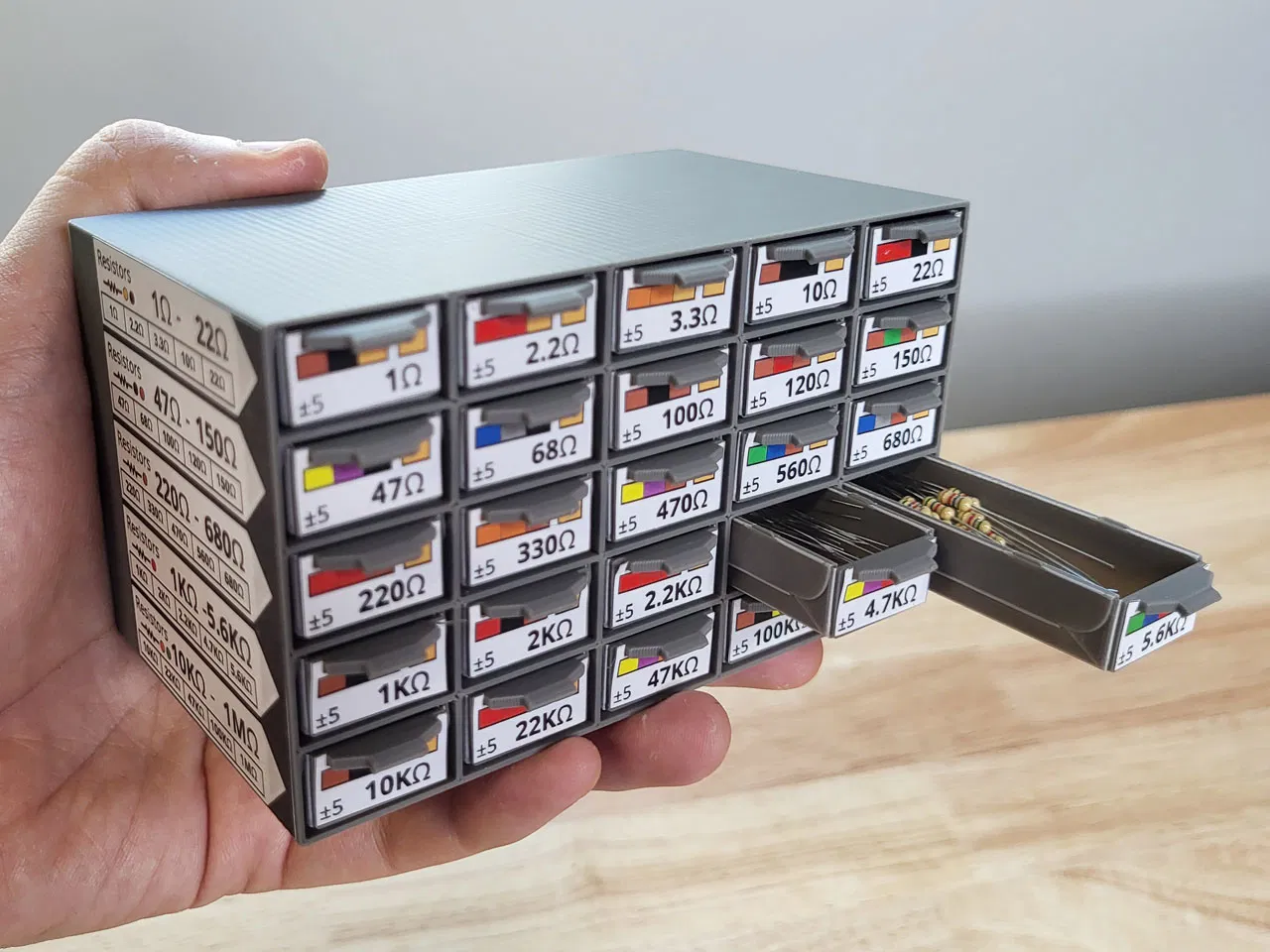

Các nhãn dán trong ảnh (và video demo) được cung cấp dưới dạng PDF và SVG. Định dạng SVG là file gốc được dùng để tạo ra chúng, bằng Inkscape.

Nếu có vấn đề gì với nhãn dán điện trở, cứ cho tui biết, tui sẽ sửa. Nhưng tui sẽ không nhận yêu cầu tạo nhãn mới.

Ví dụ (trong bộ sưu tập và video demo) sử dụng nhãn dán vinyl, đắt hơn nhãn giấy, nhưng có bề mặt và độ bám tốt hơn.
