Khớp nối PC4-M10 và PC4-M6
Bộ khớp nối đơn giản để nối hai đoạn ống PTFE với nhau bằng hai khớp PC4-M10 và/hoặc PC4-M6. Thông tin chi tiết về cách in, sử dụng và cập nhật ren cho khớp nối PT/BSTP côn. Tương thích với nhiều loại máy in và vật liệu như PLA, PETG.
Mô tả
Mô tả

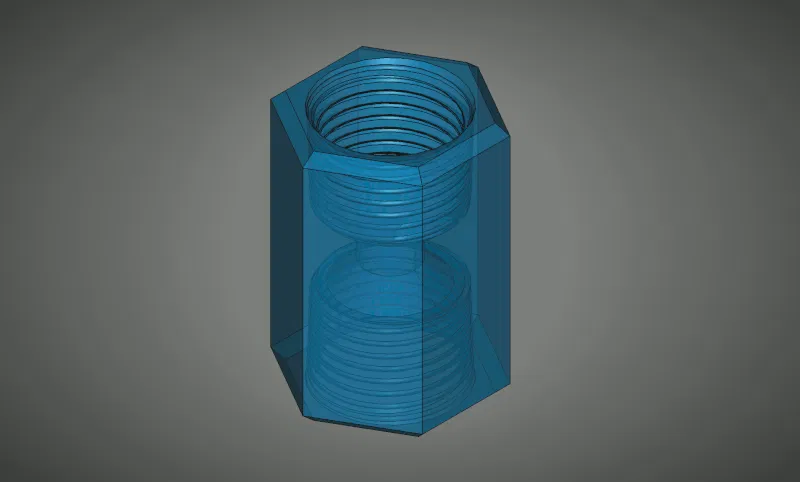

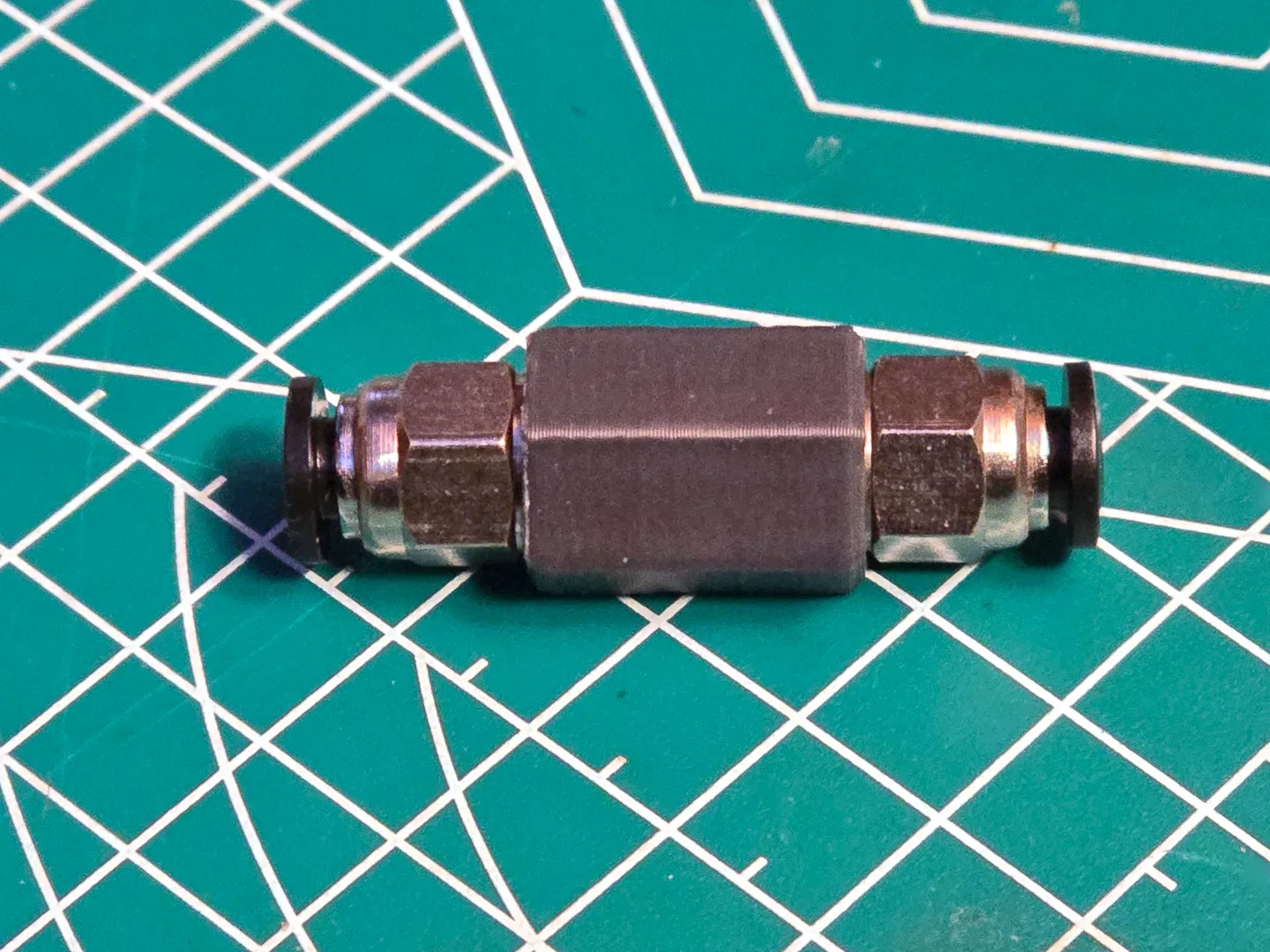

Một khớp nối đơn giản để nối hai đoạn ống PTFE với nhau thông qua hai khớp PC4-M10. Tôi đã tải về một số để thử nhưng ren hơi lớn để dùng với các khớp nối tôi có, nên đã tự làm lấy.
Các khớp nối tôi có tương thích ren ISO M10x1.0.

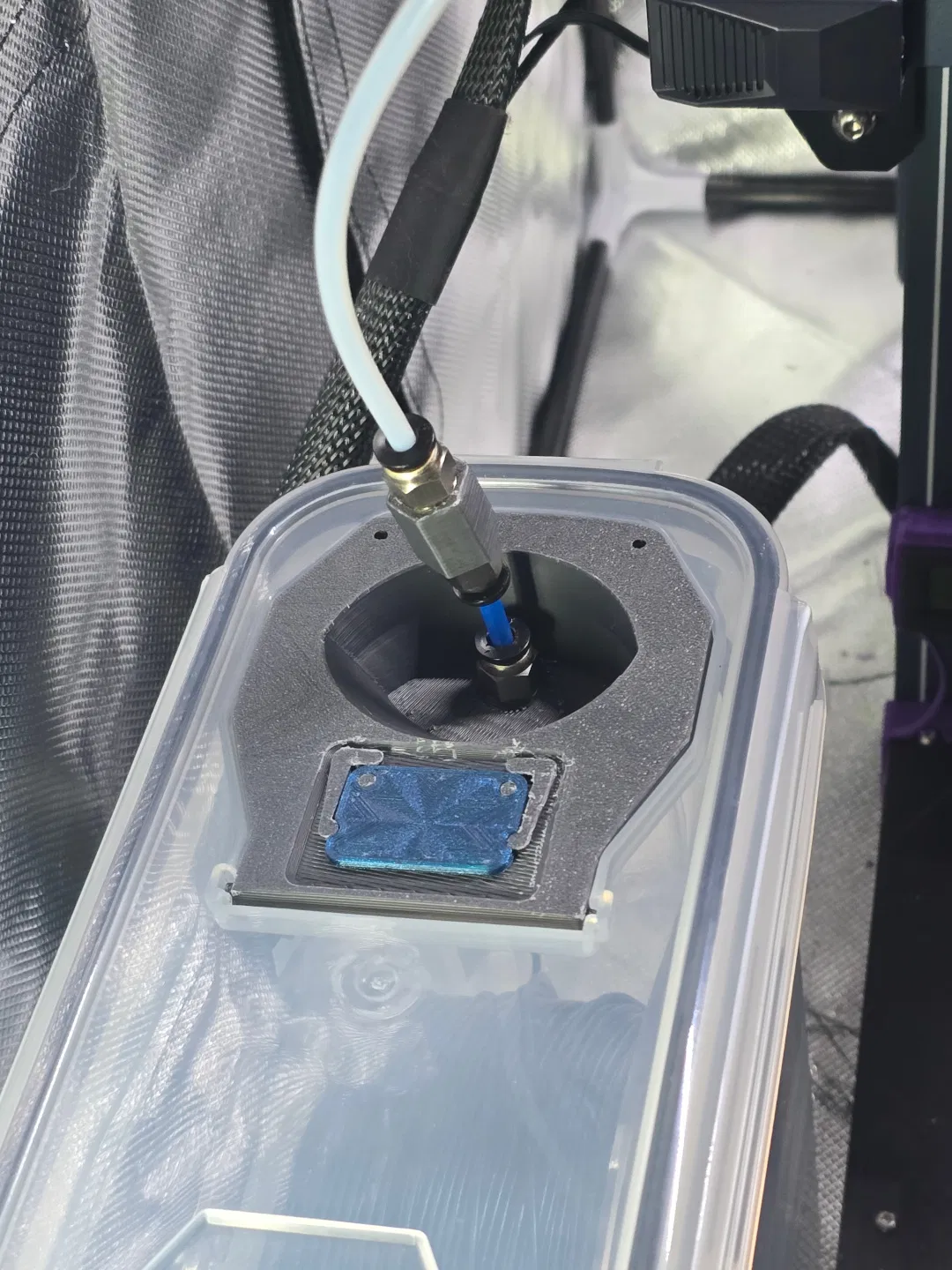

Khi dùng với , tôi đã thiết lập chúng với một đoạn ống ngắn hơn nửa chiều cao của cuộn dây để giảm thiểu các vấn đề về nạp liệu và rối dây. Sau đó, tôi có thể dùng khớp nối này để kết nối với bộ nạp liệu khi tải in.
Cập nhật
Ngày 20 tháng 10 năm 2025
- Làm lại ren bằng ren PT/BSTP côn thực tế để khớp hơn.

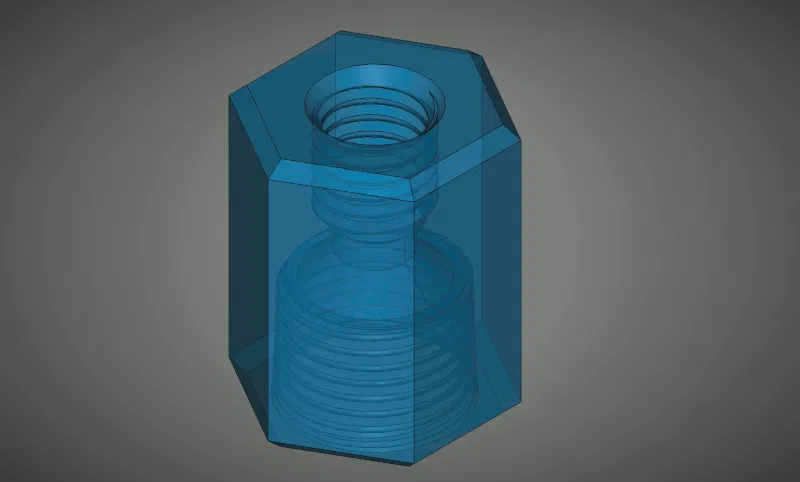

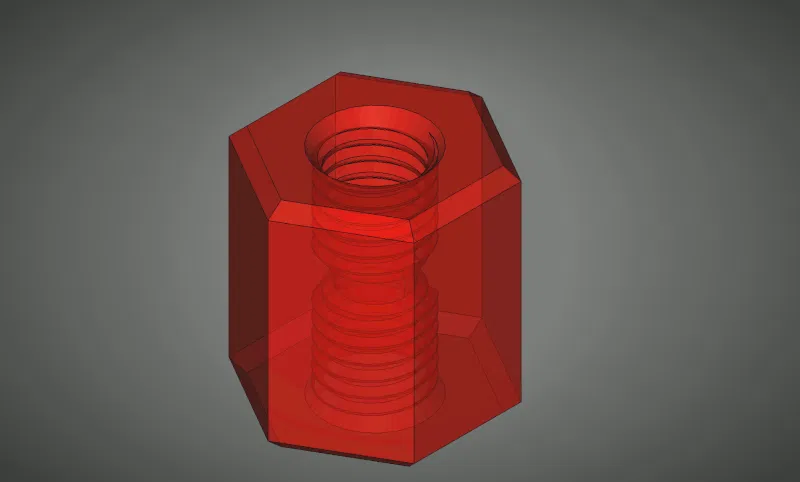

- Thêm phiên bản PC4-M6.

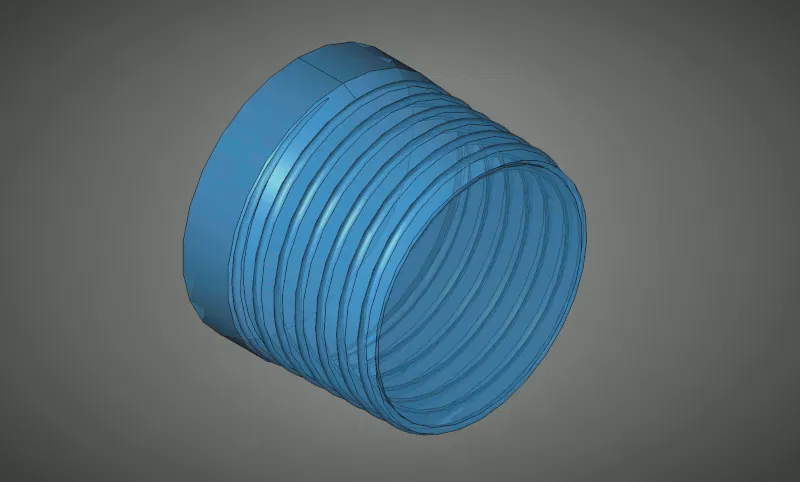

- Tạo mô hình FreeCAD có thể tái sử dụng cho ren côn.
In ấn
Tải về phiên bản .step hoặc .stl (tôi dùng OrcaSlicer nên đã in các file .step).
Chỉ cần in theo chiều dọc với brim và làm sạch các bộ phận hỗ trợ. Thiết kế để in ở độ cao lớp 0.2mm.
Cung cấp file nguồn FreeCAD, vì tôi chưa làm hỏng cái này quá nhiều.

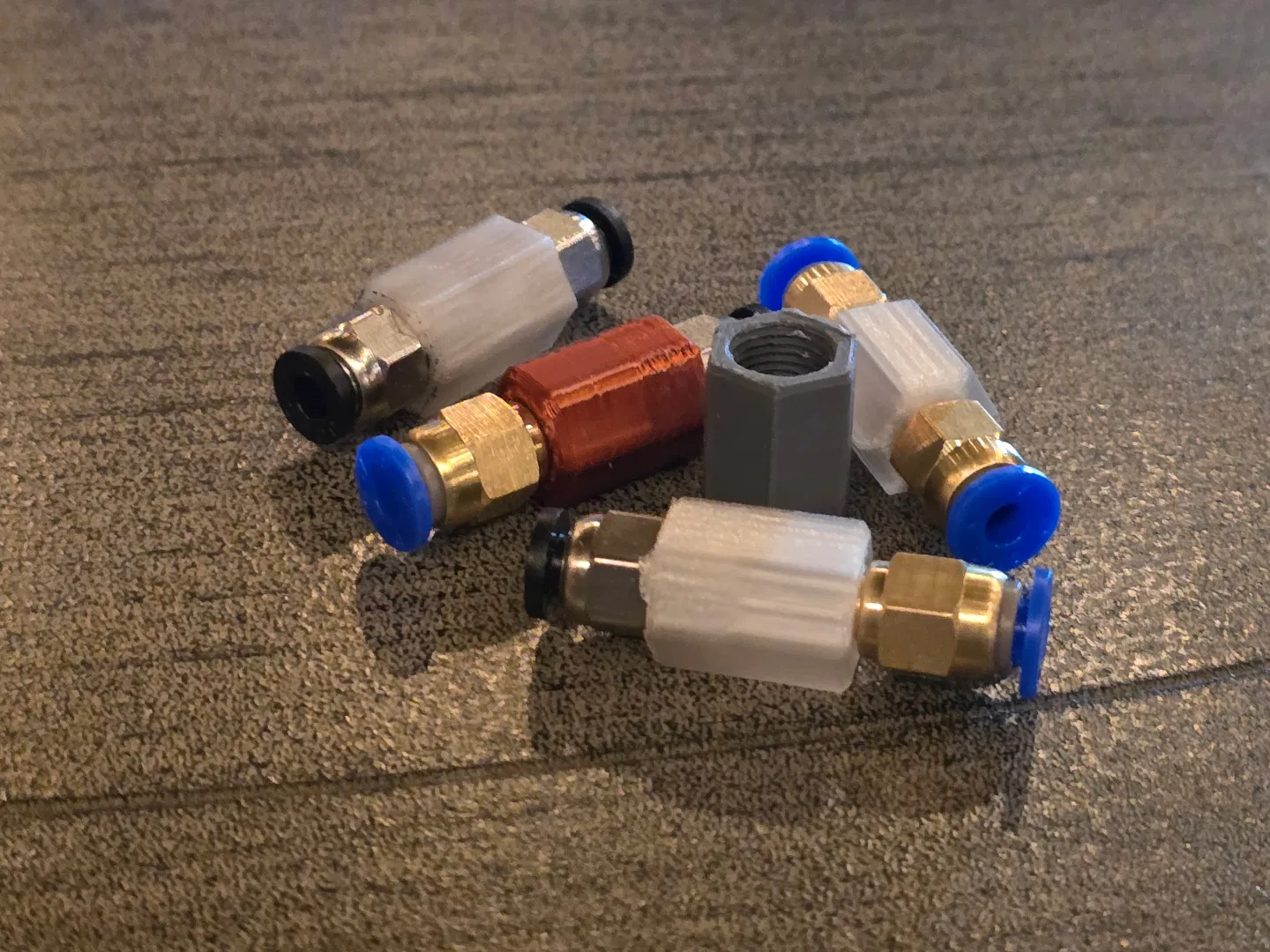

Những thứ này đã được thử nghiệm với cả Neptune 4 Plus đầu phun 0.4mm và Centauri Carbon đầu phun 0.2mm, với PLA, silk PLA và PETG.
Sử dụng
Chèn đầu của một đoạn ống PTFE cho đến khi bạn thấy nó chạm đến điểm giữa. Sau đó, khi kết nối với đoạn kia, hãy đẩy nó vào cho đến khi nó khớp với đoạn ống đầu tiên.
