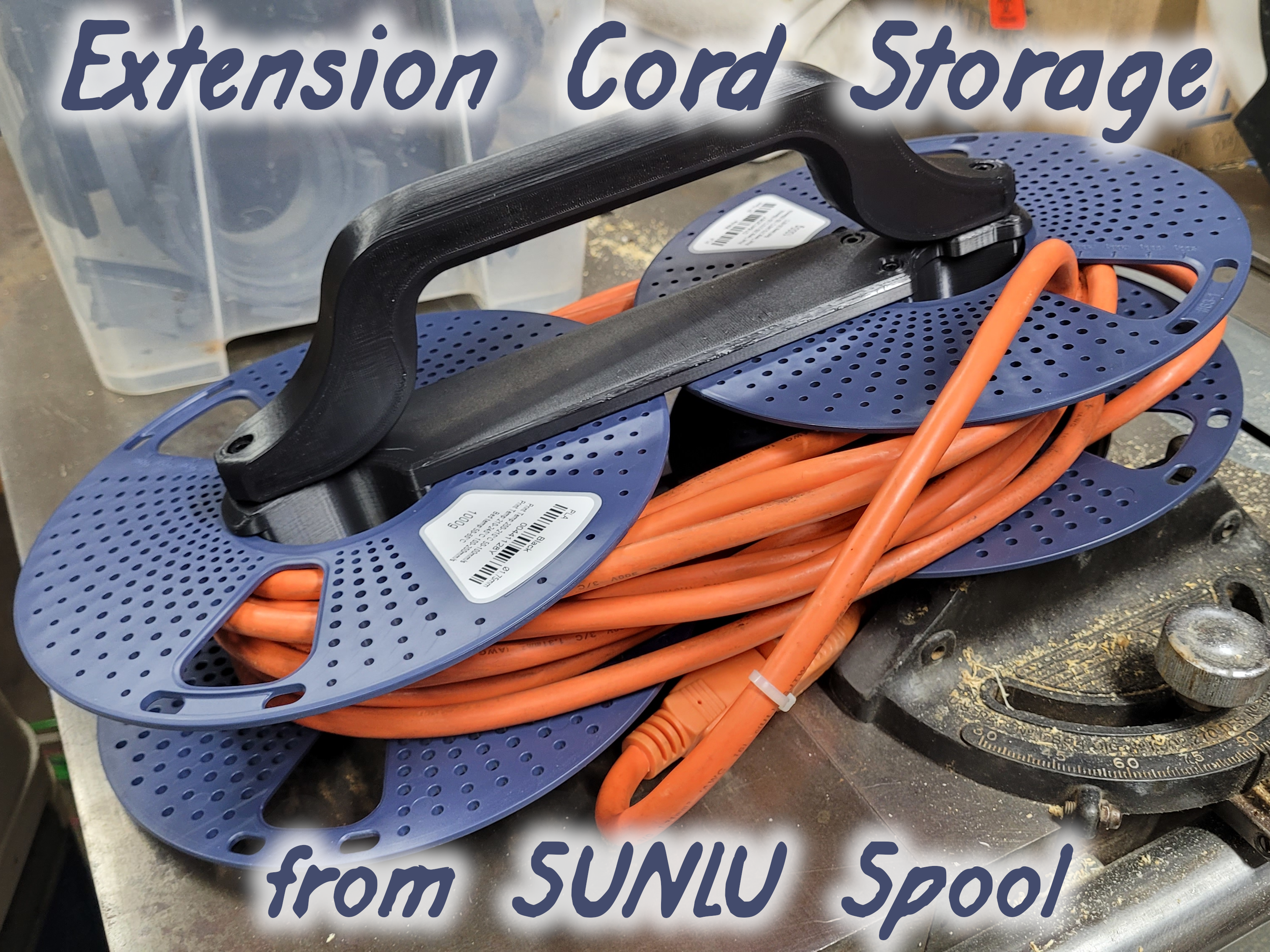

Giá đỡ dây điện từ cuộn chỉ Sunlu (Gen2 & Gen3)

Tương thích Gen3 (cập nhật: 20 tháng 10 năm 2025)

Làm việc với @JoshuaFowler_3228464, tôi đã có thể hỗ trợ cho các loại spool Gen3.

Tương thích Gen2

Nghe nói có một số loại spool Sunlu không tương thích với cái này. Loại spool Sunlu gần đây nhất tôi đặt là vào tháng 6 năm 2025 và không gặp vấn đề gì. Để tương thích, bạn cần đường kính bên trong của spool là ~62.5mm. Đường kính ngoài của spool nên vào khoảng 195mm. Đường kính ngoài của spool nên là ~195mm. Các lỗ để giữ dây tóc ở bên ngoài spool nên cách nhau khoảng 22mm ở điểm hẹp nhất và cách tâm spool khoảng 91mm. Chúng nên rộng 5.6mm và dài 10mm.

File CAD có sẵn trên OnShape nếu bạn muốn chỉnh sửa gì.

In ấn

In 2 cái nối và một hoặc hai cái tay cầm (bạn sẽ cần thêm 1 con M4x40 cho tay cầm thứ hai).

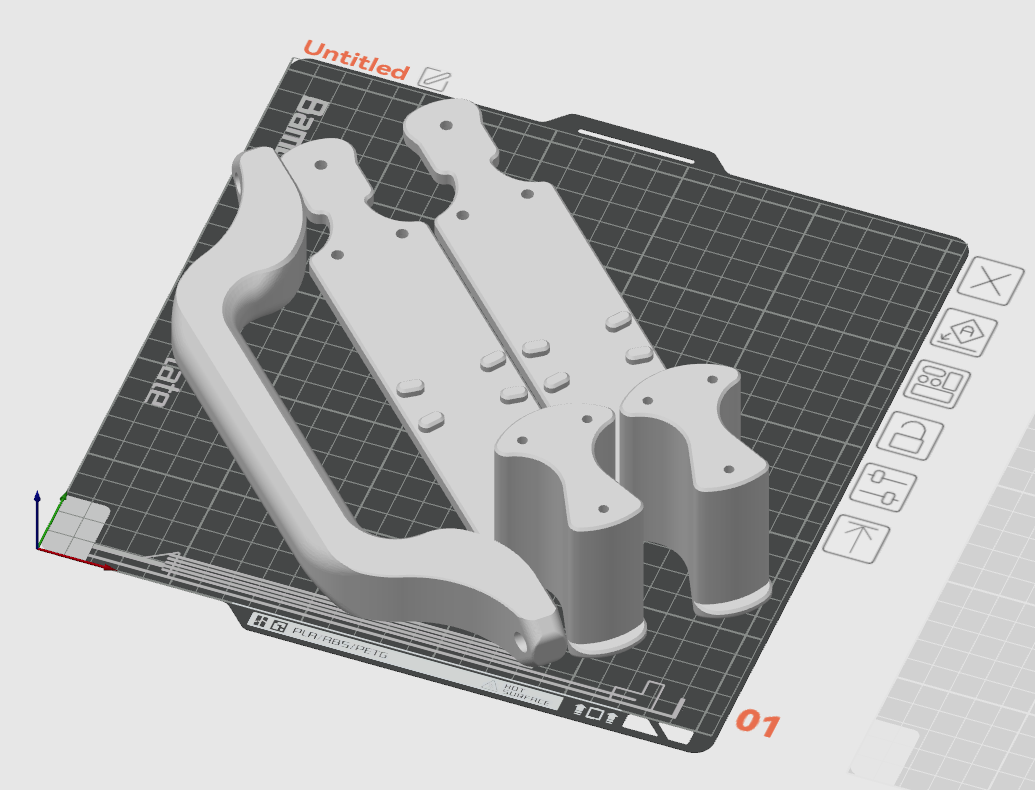

Tôi thấy tôi có thể đặt cả ba bộ phận trong phạm vi 256mm×256mm.

Tôi đã in của tôi bằng ABS. Tôi đã sử dụng tỷ lệ co giãn 100.7% và nó hoạt động chính xác cho ABS.

Vít

• 6x M4x30
• 1x M4x40 (có lẽ có thể dùng thêm 1 con M4x30 thay thế)

SCHS là lý tưởng, FCHS cũng được

Lắp ráp

1. Đảm bảo các lỗ ở hai mặt của các spool thẳng hàng.
2. Luồn một cái nối qua mỗi spool.
3. Bắt cặp hai con ốc thẳng hàng với bu lông M4x30.

Hướng dẫn

Ví dụ

Đảm bảo các lỗ ở hai mặt của các spool thẳng hàng.

Nếu không, hãy tháo spool ra và thử căn chỉnh lại để chúng thẳng hàng. Vị trí căn chỉnh mặc định sẽ thẳng hàng chính xác.

Luồn một cái nối qua mỗi spool.

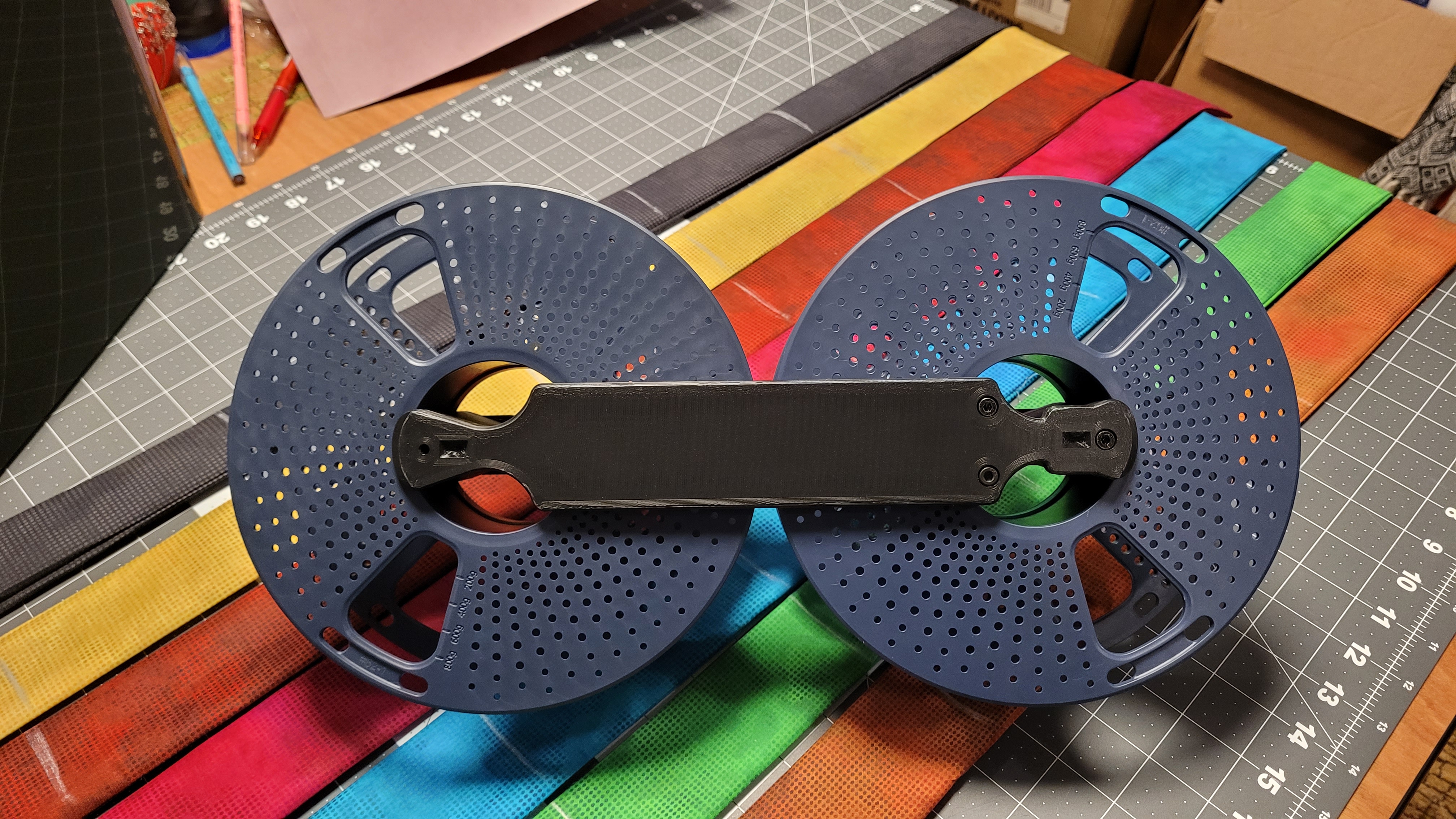

Ghép hai bộ spool & nối lại với nhau, bắt bu lông M4x30 vào bốn lỗ đã thẳng hàng.

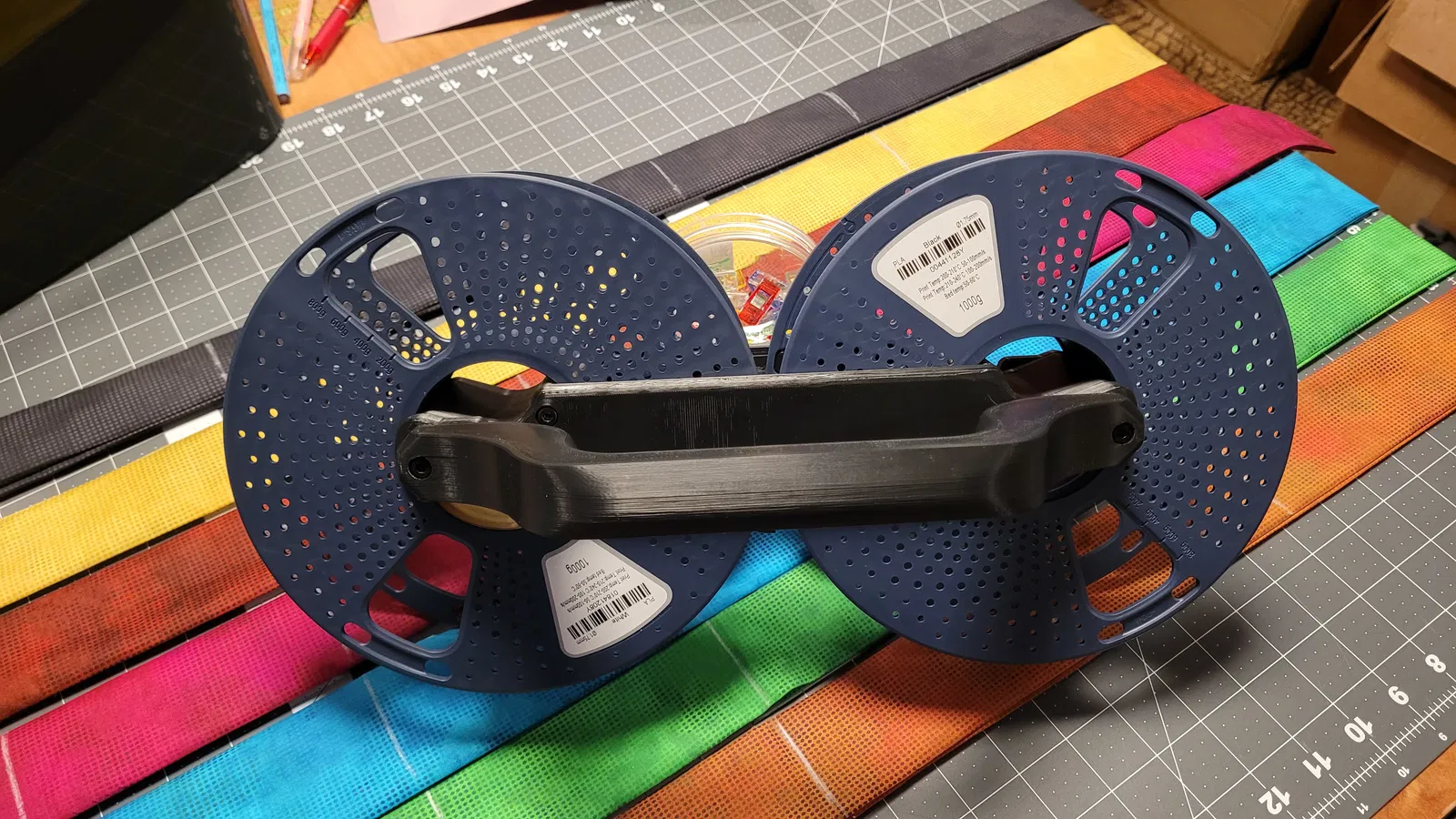

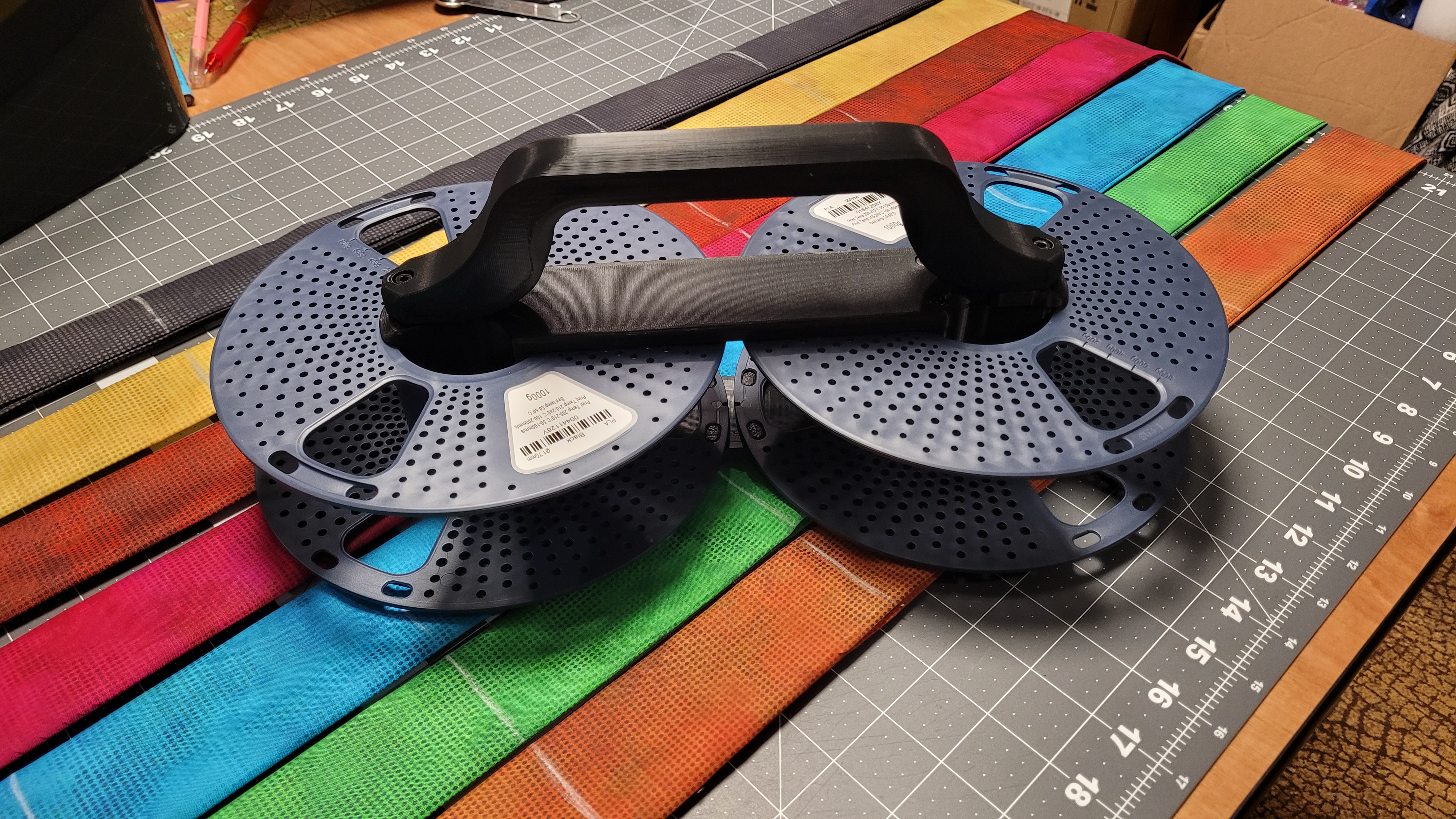

Gắn tay cầm và vặn chặt vào vị trí bằng 1 con M4x30 ở mặt ngoài, và 1 con M4x40 ở mặt đã có hai con ốc.

Gắn con M4x30 cuối cùng vào mặt không có tay cầm (hoặc lặp lại bước trước cho tay cầm thứ hai).

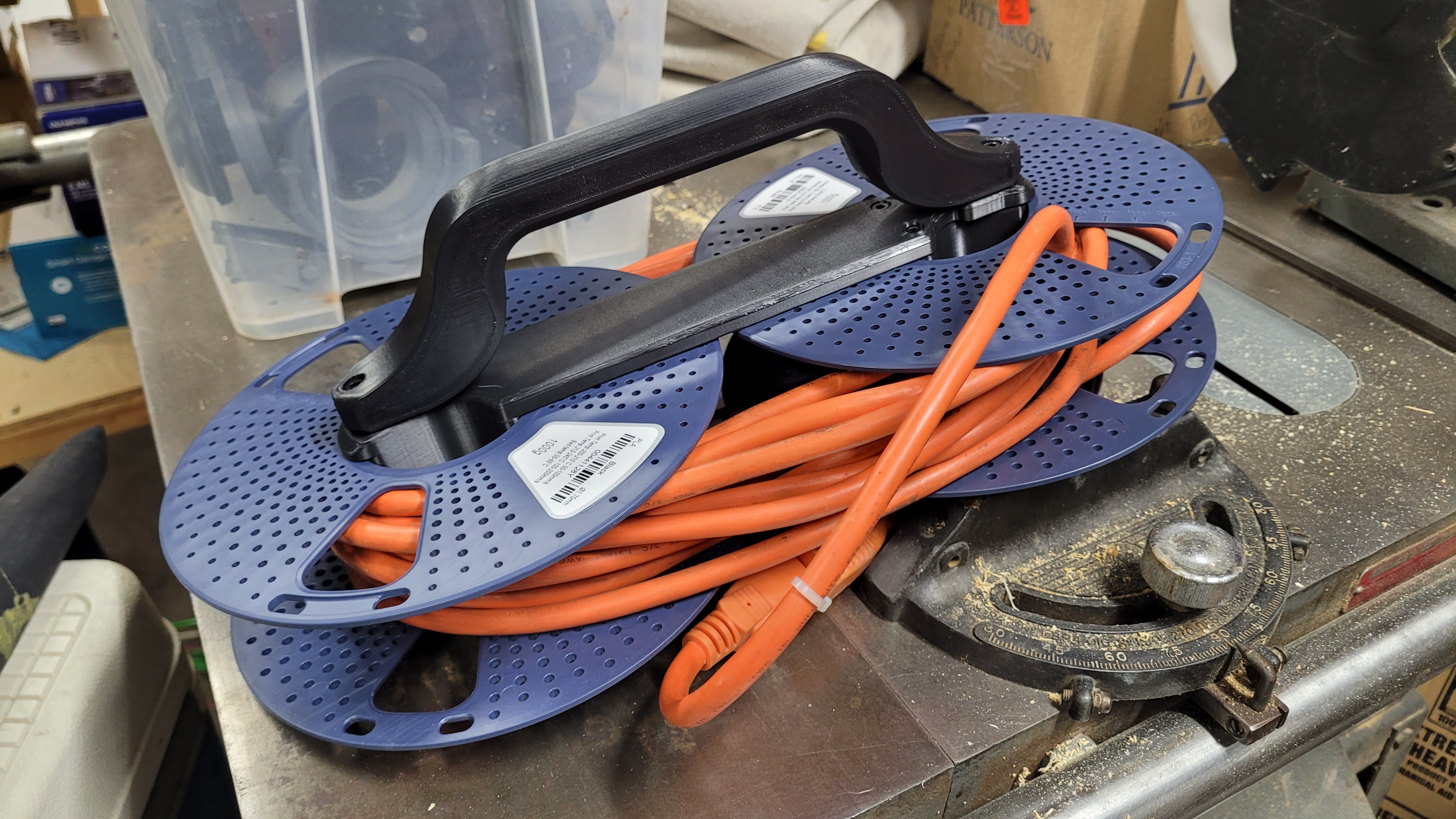

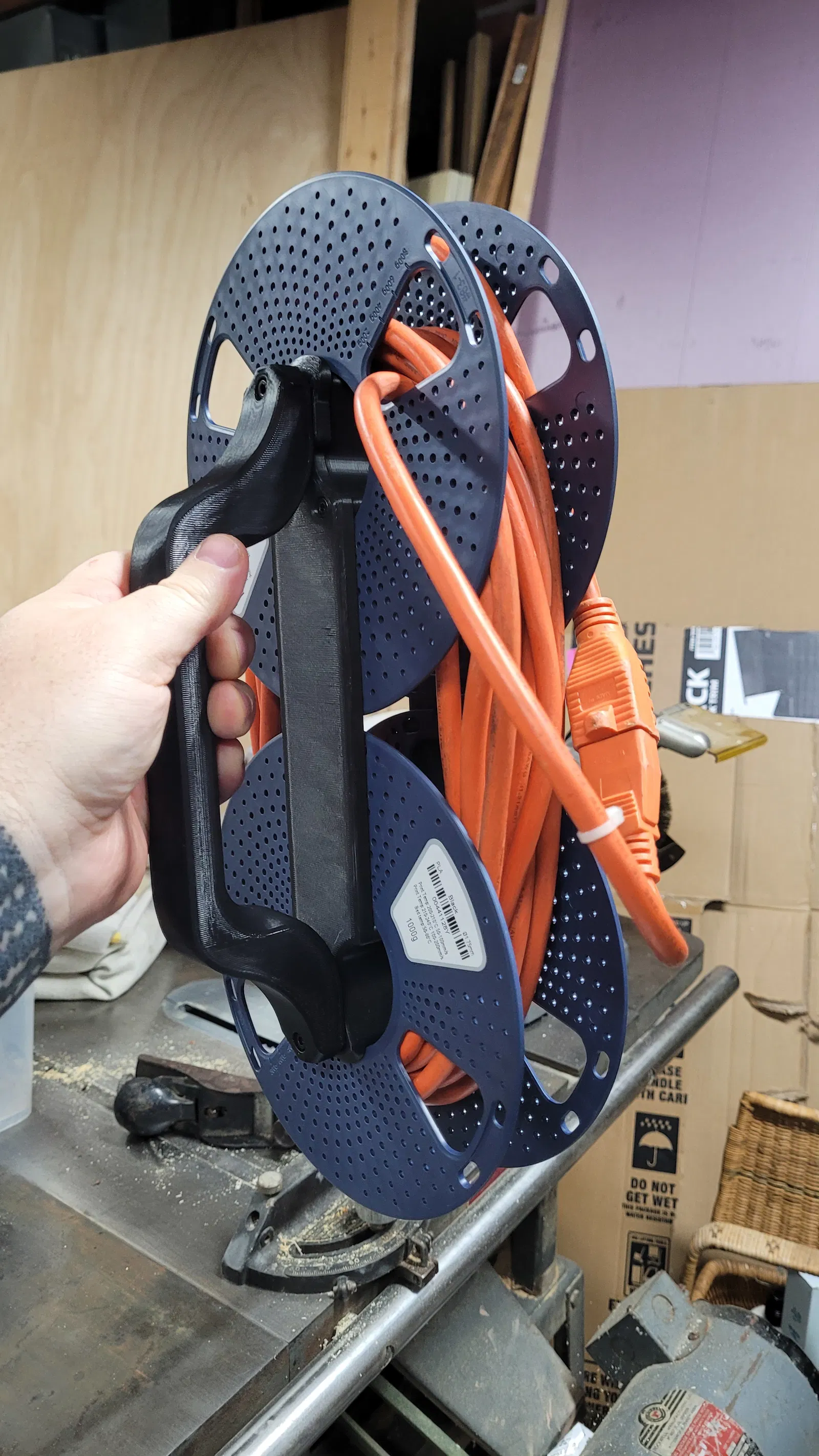

Quấn dây điện của bạn quanh các spool. Bắt đầu với đầu phích cắm của dây xuyên qua (từ trong ra ngoài) một trong các lỗ của spool.
