Hộp Đựng Bài Magic The Gathering Kèm Bộ Đếm Điểm Sinh Hoạt Tích Hợp

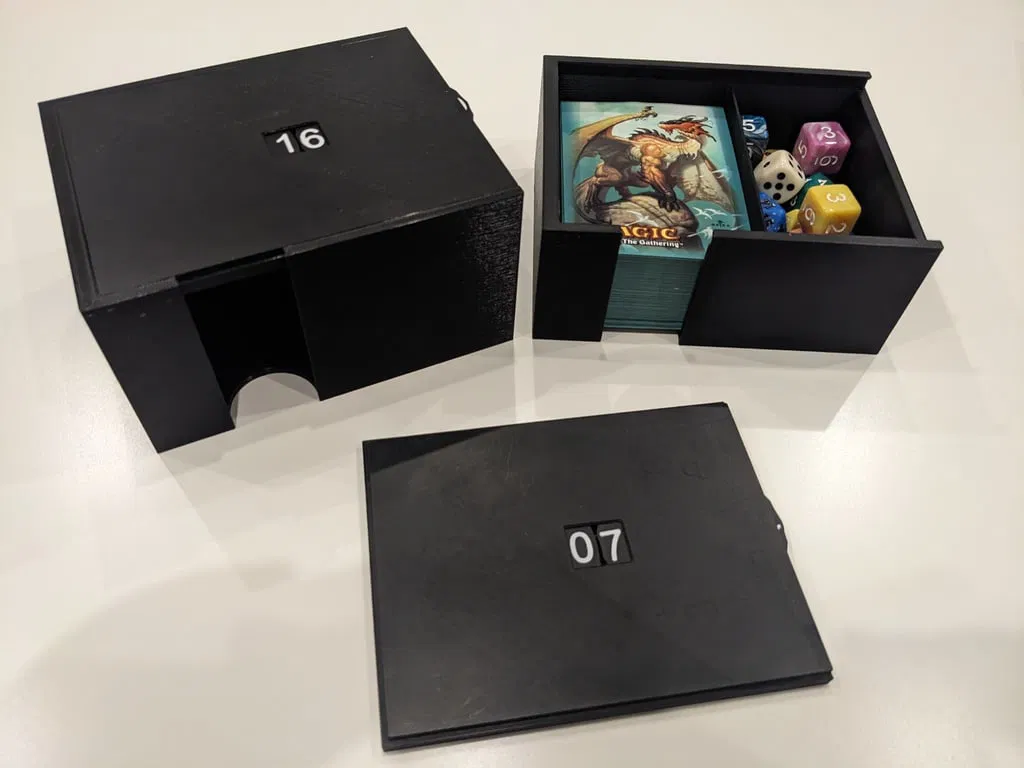

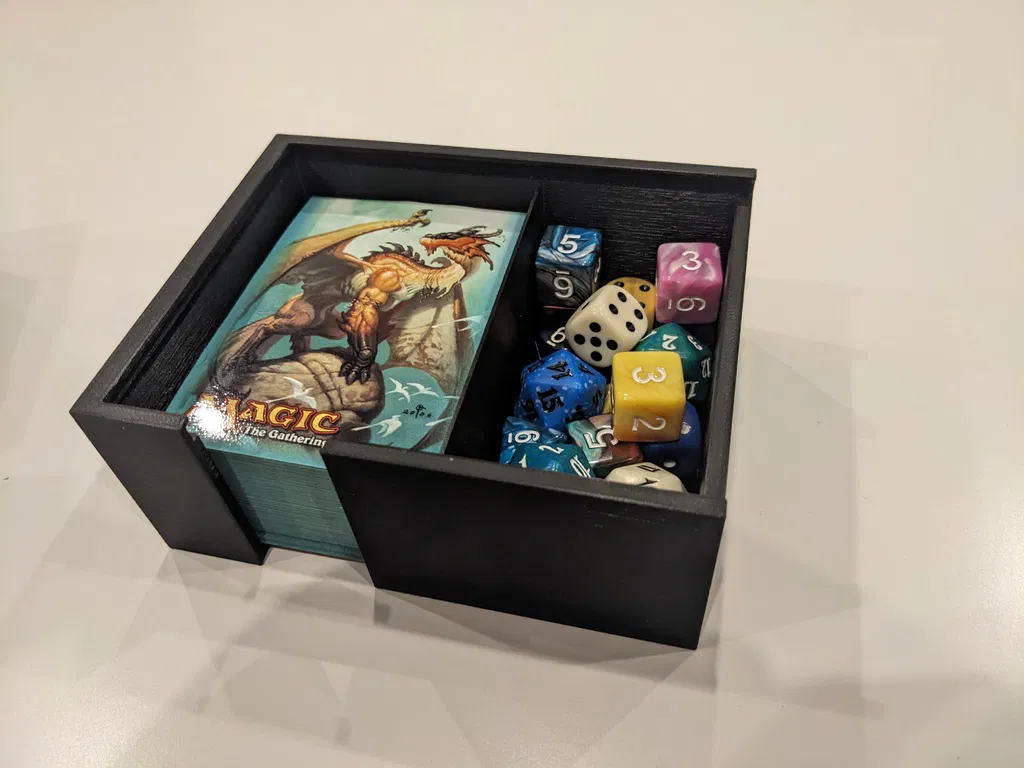

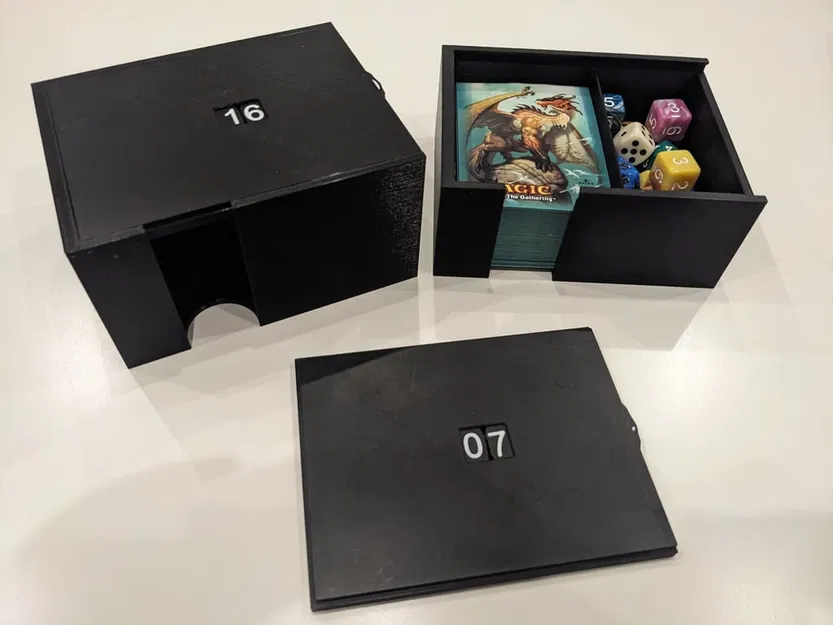

Hộp đựng bài All in one dành cho Bài Magic the Gathering, thiết kế cho 75 hoặc 100 lá bài có bao bọc. Có thêm ngăn chứa xúc xắc và đồ lặt vặt, cùng bộ đếm điểm sinh hoạt kiểu cơ chế Geneva trên nắp. Cơ chế khóa được thực hiện bằng nam châm hình khối chữ nhật ẩn.

Vật liệu cần thiết

• nam châm hình khối chữ nhật kích thước 10 x 3 x 2 mm. Tôi đặt hàng của mình tại supermagnete.de
• Keo dán, tôi thấy keo siêu dính gốc Cyanoacrylate hoạt động tốt nhất
• Một chiếc dũa nhỏ hoặc giấy nhám, để làm mịn trục bộ đếm điểm sinh hoạt

Cách in

i tôi đã in với độ phân giải 0.2mm và đầu phun 0.4mm, sử dụng sợi PLA. Tôi đã dùng máy in Prusa mk3s, và dùng PrusaSlicer với cấu hình mặc định phần lớn. Trong danh sách sau đây, tôi chỉ đề cập đến các thông số mà tôi đã thay đổi so với mặc định.

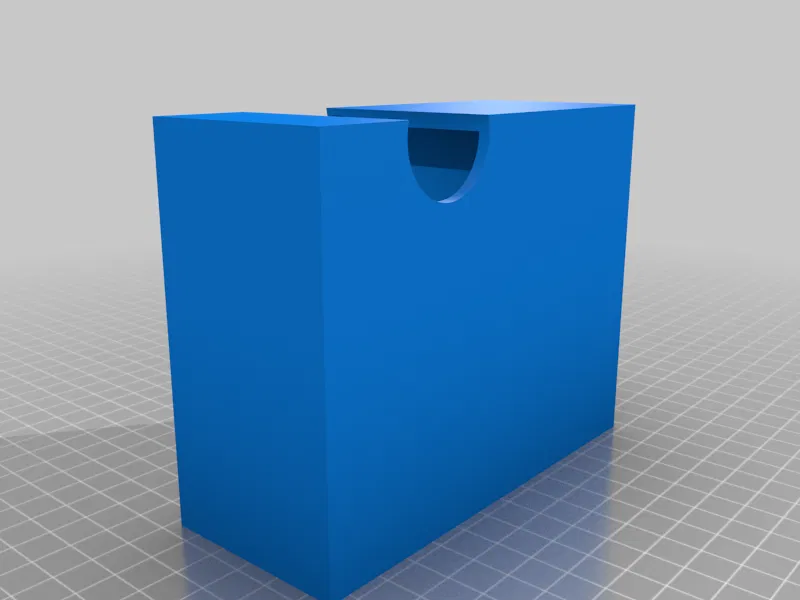

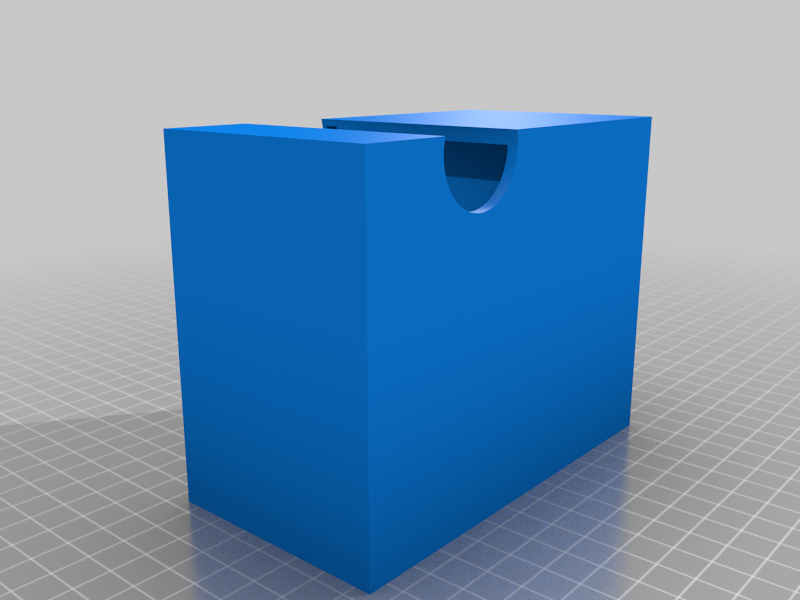

Hộp

• Vật liệu hỗ trợ, tạo vật liệu hỗ trợ: có
• Vật liệu hỗ trợ, Kiểu: Chặt (Snug)
• Vật liệu hỗ trợ, Hỗ trợ tự động: không
• Vẽ thủ công hỗ trợ lên chốt của nắp (chúng ta phải làm vậy để tránh hỗ trợ ở nơi lắp nam châm)
• Thêm tạm dừng hoặc đổi màu ở 51.80 cho hộp 75 lá, hoặc 66.80 cho hộp 100 lá.

Khi bản in tạm dừng, hãy lắp nam châm, lý tưởng là tất cả cùng chiều từ tính.

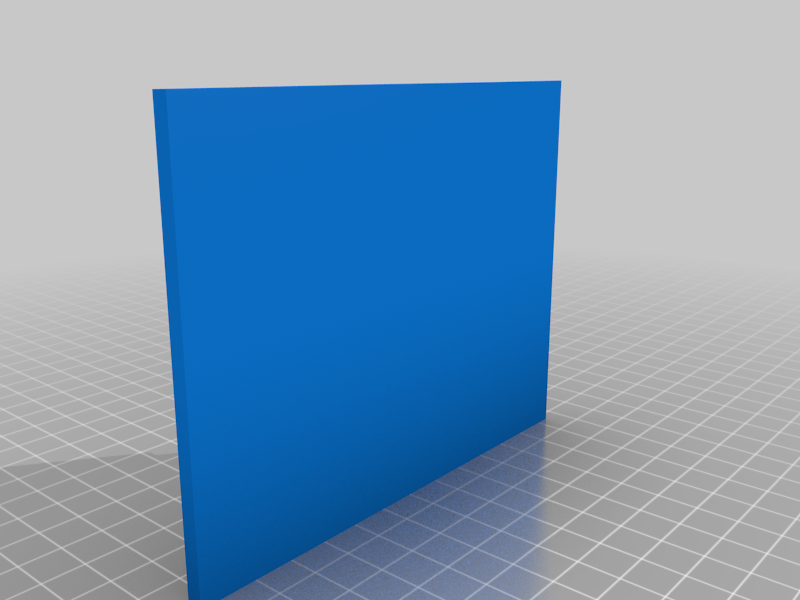

Nắp dưới (Lid_bottom)

Thêm tạm dừng hoặc đổi màu ở 3.80. Khi bản in tạm dừng, hãy lắp nam châm. Đảm bảo mỗi nam châm có hướng khớp với các nam châm đã dùng trong hộp.

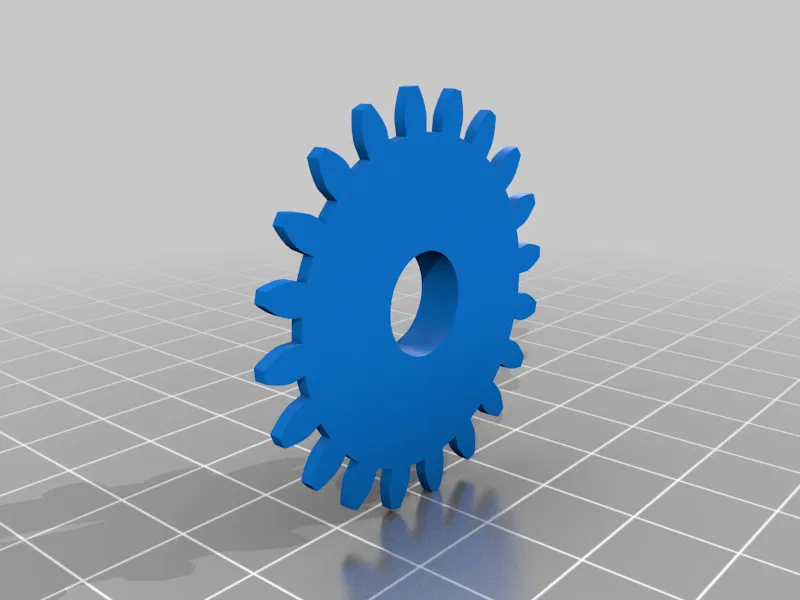

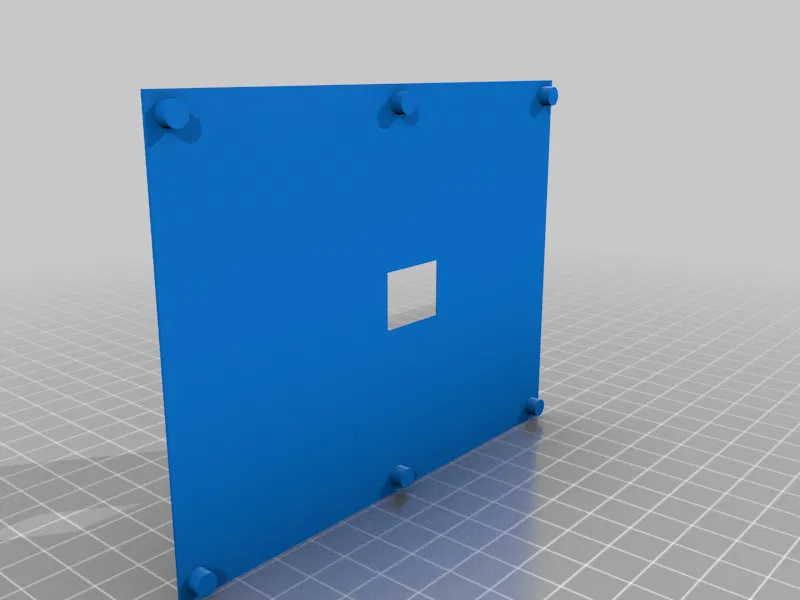

Nắp trên (Lid_top) / Bánh răng trung tâm (centergear)

Không có thay đổi so với mặc định

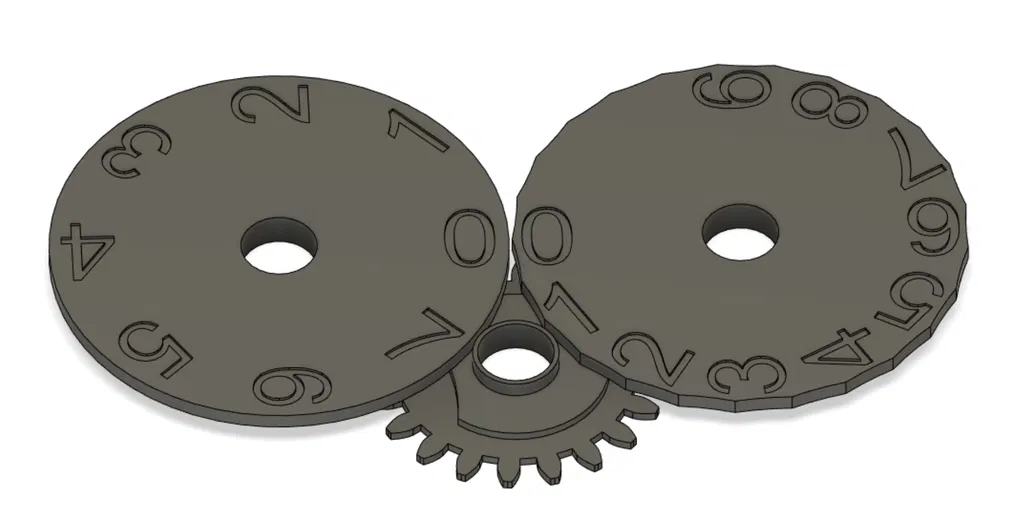

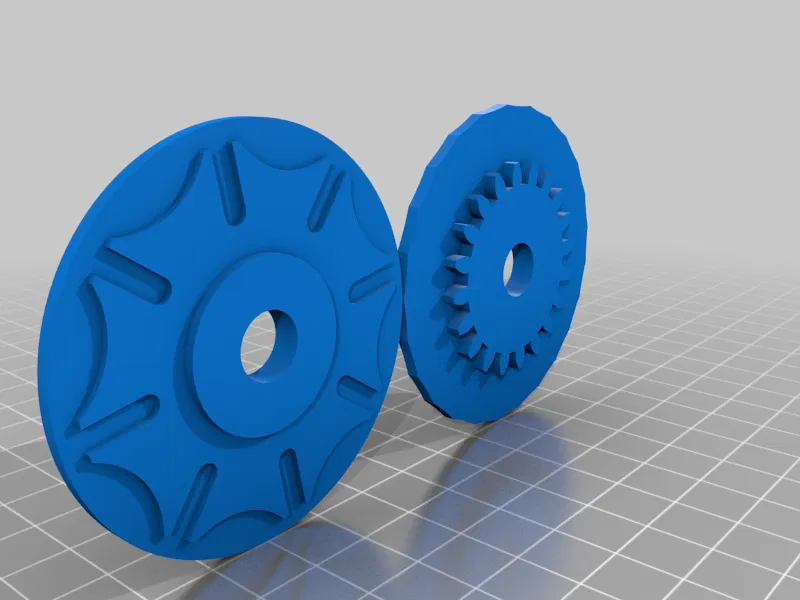

Bánh răng chính / Số (Maingear / numbers)

Có nhiều cách để in bánh răng chính, tôi đã có kết quả đẹp nhất bằng cách in các số trước bằng một màu lên mặt bàn in, sau đó in các bánh răng bằng một màu khác đè lên các số. Điều này có thể phụ thuộc rất nhiều vào máy in, và có thể cần thử vài lần để đạt được kết quả hoàn hảo. Tôi đã phải căn chỉnh thủ công các số với bánh răng chính trong slicer trước khi cắt lát để tránh bất kỳ sự chồng lấn nào. Sau khi in các số, tôi đã cẩn thận loại bỏ hết các sợi nhựa thừa trước khi in bánh răng lên trên.

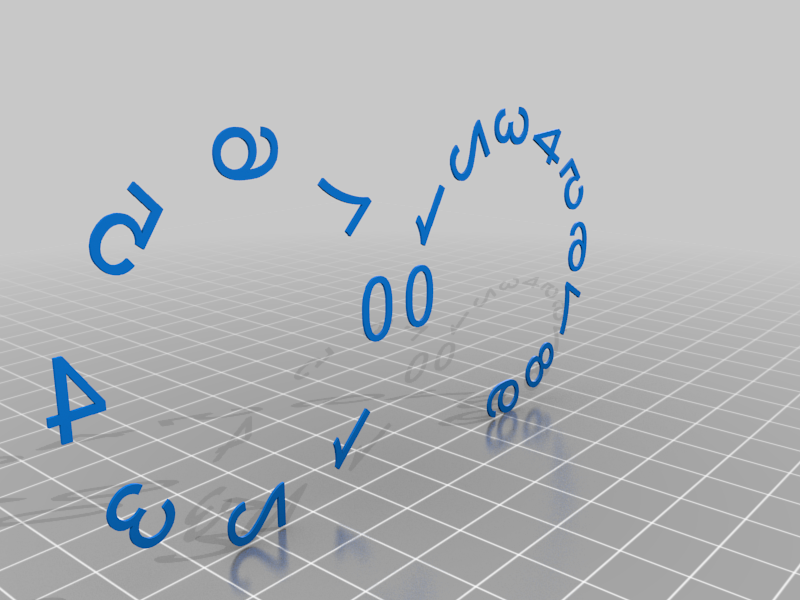

Số:

• Bù trừ chân voi (Elephant foot compensation): 0
• Lớp đầu tiên: 0.52 (tăng từ 0.42)

Bánh răng chính:

• Nâng Z đầu đùn (Extruder Lift Z): 0.6 (tăng từ 0.4, vì các số dày 0.4 mm rồi và chúng ta không muốn vòi phun va chạm với các số đã in trước đó)

Lắp ráp

Đảm bảo các bánh răng chạy trơn tru bằng cách dũa bất kỳ điểm không hoàn hảo nào từ bản in. Lắp các bánh răng vào trục, kiểm tra xem các bánh răng đã khớp thời gian chưa trước khi dán nắp trên vào nắp dưới. Chỉ sử dụng một lượng keo rất nhỏ.
