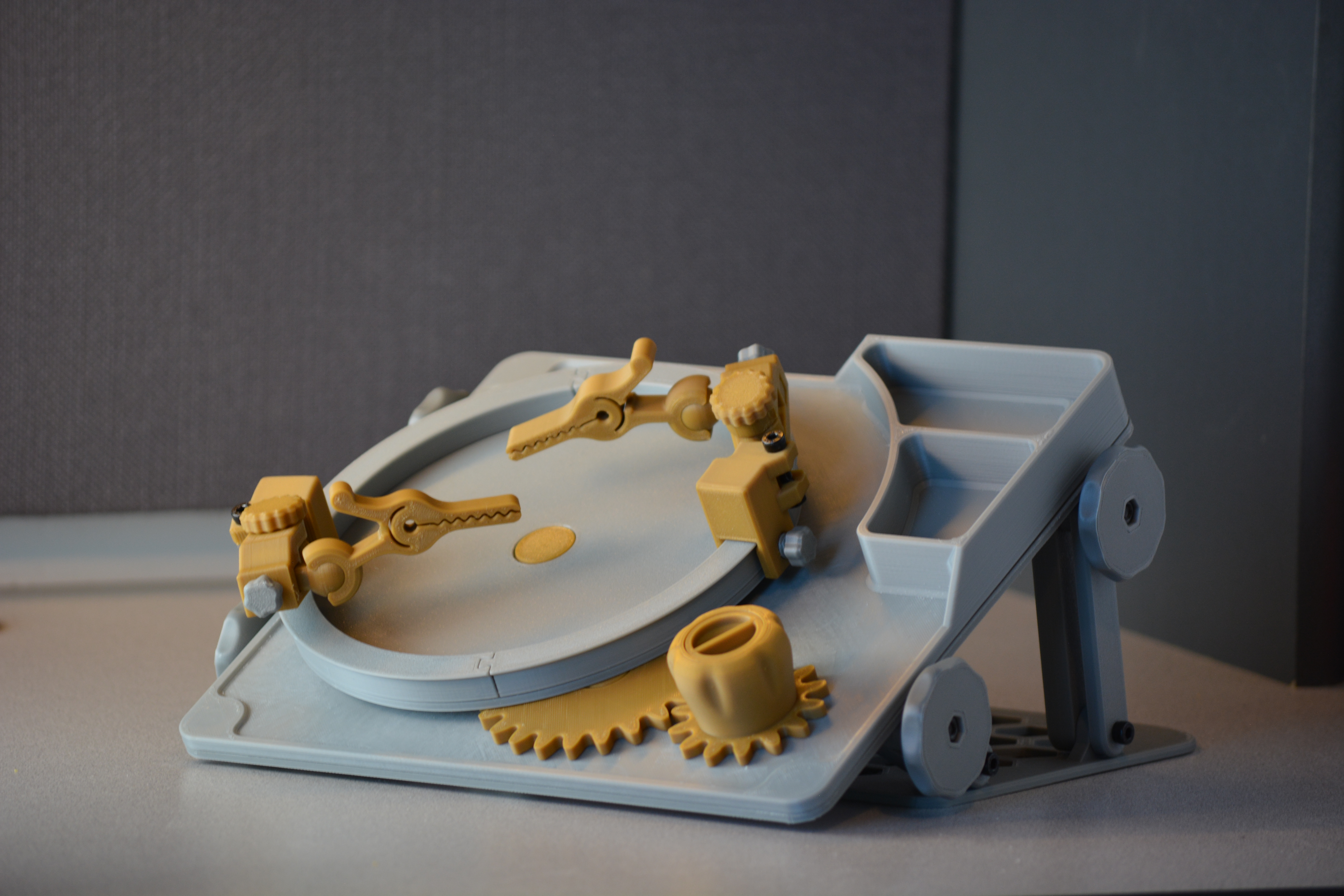

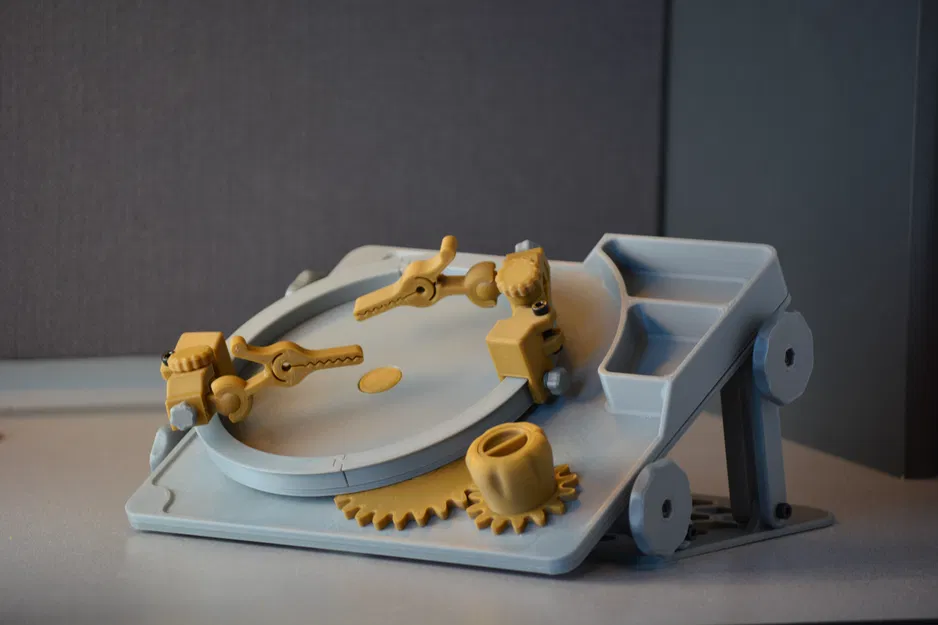

Trạm làm việc công thái học tối thượng

Giữ cho các dự án của bạn ở đúng góc độ khi làm việc!

Sản phẩm này có cấu trúc mô-đun, cho phép bạn sử dụng các bộ phận mà bạn thấy hữu ích! Và nó có các lỗ để cố định vào bàn làm việc của bạn!

Cập nhật ngày 27 tháng 3 năm 2024: Đã thêm khay đĩa xoay. Xem bên dưới để biết hướng dẫn lắp ráp.

Khung

Phần cứng bổ sung cần thiết

• Ốc M4x30 (4)
• Ốc M4x20 (4)
• Đai ốc M4 (8)
• Nam châm 6x3mm (8)

Ốc M4 có thể dài hơn 30mm mà không ảnh hưởng đến chức năng của bộ máy. Tôi chỉ thấy kích thước này làm cho nó thẩm mỹ hơn.

Lưu ý

Kích thước tối đa cho khay là ~230mm. Vì vậy, tôi xin lỗi những ai có thể tích in nhỏ hơn mức đó. Tôi đã gần như tối đa hóa thể tích in của máy in hiện tại của mình cho thiết kế này.

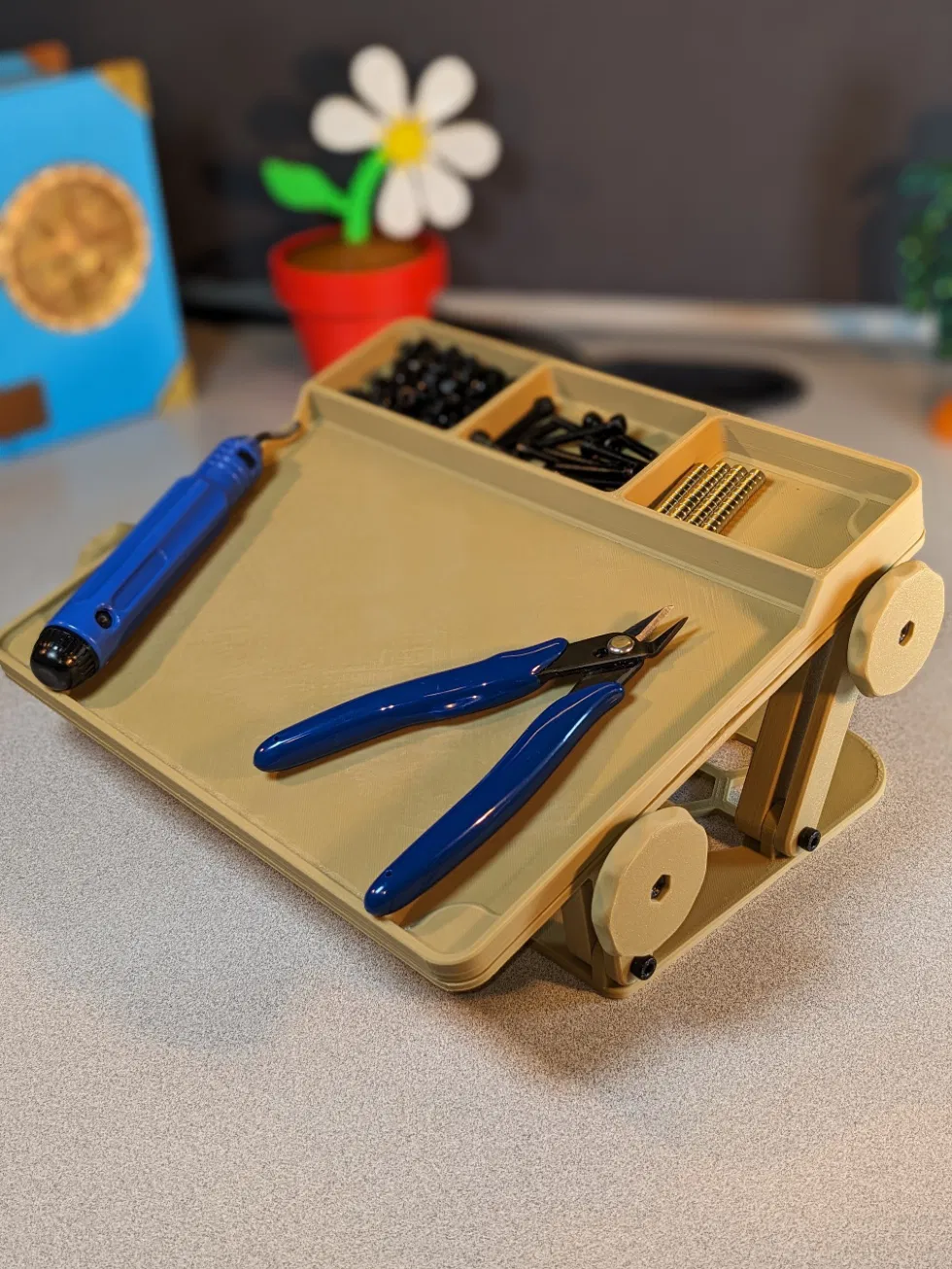

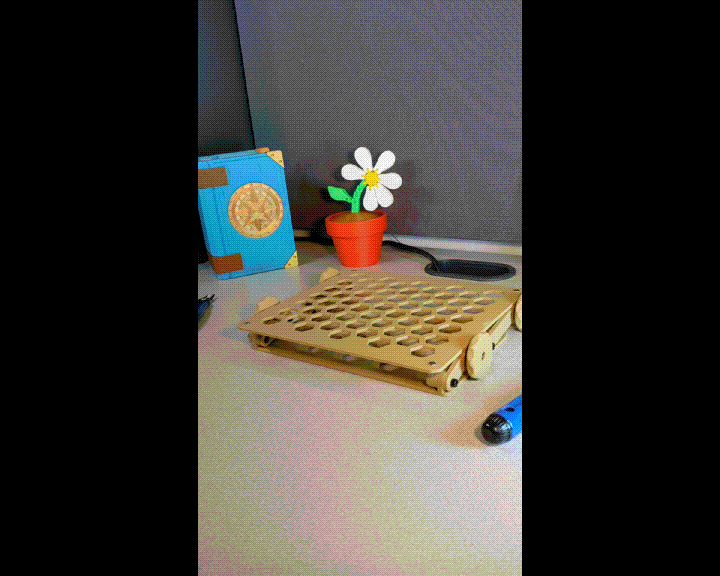

Độ nghiêng của bộ máy phụ thuộc vào chiều dài của các khớp nối. Bạn sẽ muốn các khớp nối ngắn hơn ở phía trước để nó nghiêng về phía trước. Sự chênh lệch giữa chiều dài các khớp nối phía trước và phía sau càng lớn thì độ nghiêng càng lớn (tức là nếu bạn sử dụng các khớp nối ngắn nhất cho phía trước và các khớp nối dài nhất cho phía sau thì sẽ tạo ra độ dốc lớn nhất trong tất cả các cấu hình có sẵn cho mẫu này).

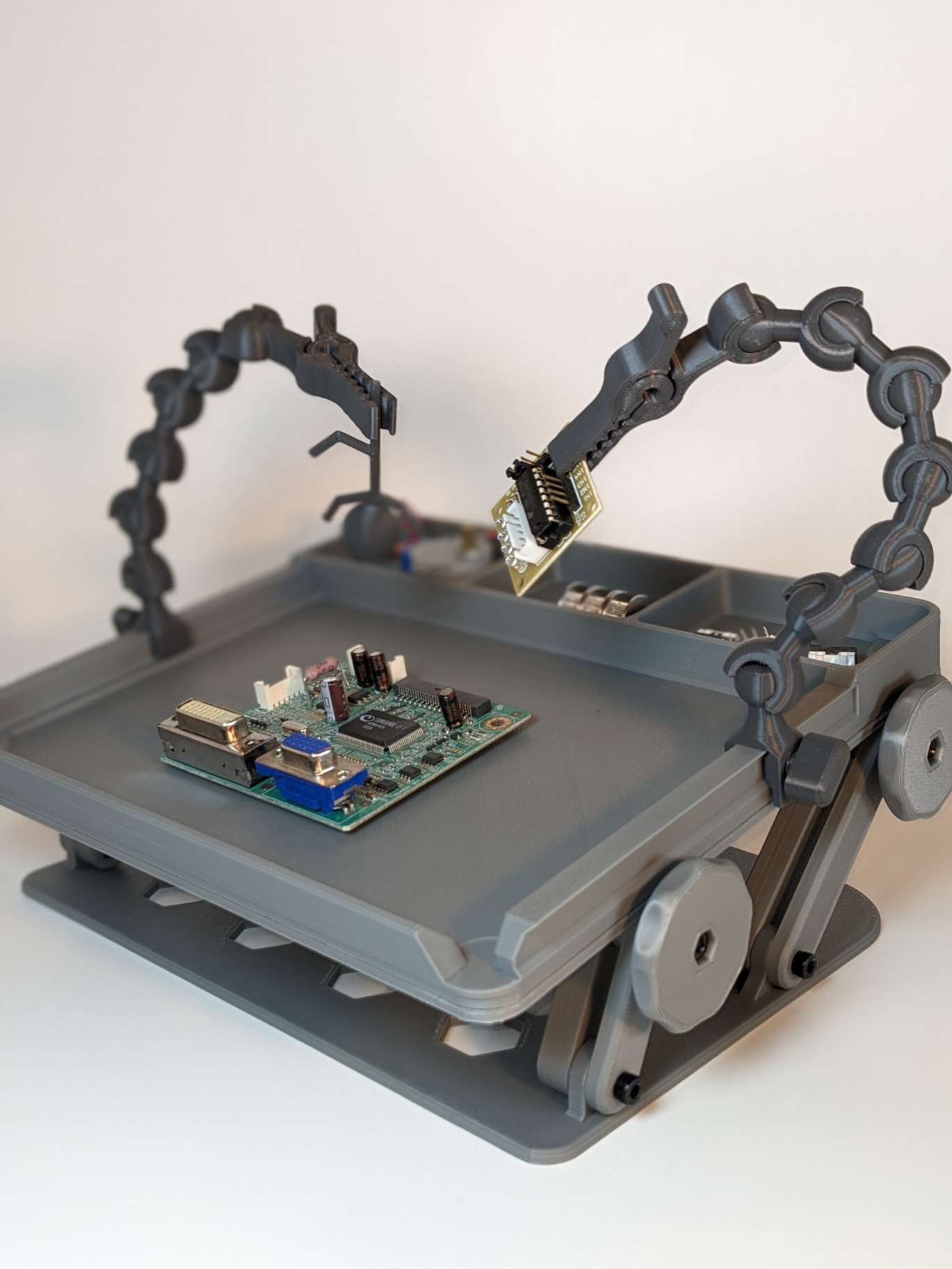

Có nhiều độ dài khớp nối khác nhau để bạn có thể tùy chỉnh độ nghiêng khi kéo nó về phía trước. Trong các ảnh ví dụ, tôi đã sử dụng Khớp nối ngắn và Khớp nối dài nhất (ví dụ: 2x khớp nối mỏng ngắn, 2x khớp nối dày ngắn, 2x khớp nối mỏng dài nhất và 2x khớp nối dày dài nhất).

Có hai phiên bản núm. Tôi thấy khi sử dụng các cánh tay hỗ trợ, tốt hơn là sử dụng Núm v2 để nó không can thiệp vào Khóa khớp trượt của cánh tay hỗ trợ.

Tôi đã bao gồm các tệp STEP để khuyến khích sửa đổi các khay có thể gắn vào trên cùng để đáp ứng nhu cầu của bạn. Ngoài ra còn có một tệp STEP cho ổ cắm sẽ khớp với các khớp bi. Nếu bạn thấy mình cần một giải pháp cho một dụng cụ bạn đang sử dụng, bạn có thể dễ dàng thiết kế thứ gì đó có thể giao tiếp với các khớp bi của mẫu này.

Ngoài ra còn có các tệp cho máy in lớn hơn nếu bạn cần một bộ máy lớn hơn. Tôi không có máy in lớn nên tôi không thể in chúng, nhưng độ vừa vặn sẽ giống nhau.

Mọi đề xuất cải thiện mẫu này đều được hoan nghênh.

Hướng dẫn in

KHÔNG CẦN HỖ TRỢ!

Kẹp cá sấu có dung sai 0.2mm và các lỗ nam châm có dung sai 0.3mm. Bạn sẽ muốn đảm bảo máy in của mình được căn chỉnh tốt về độ phẳng bàn in, áp suất tiến và lưu lượng để đảm bảo kẹp cá sấu không bị kẹt và không quá khó để ấn nam châm vào lỗ. Bạn có thể muốn sử dụng keo nếu nam châm bị lỏng.

Tất cả các mẫu phải được định hướng theo cách chúng được dự định để in khi chúng được thiết kế.

Nên sử dụng viền khi in phần lớn các bộ phận này trừ khi bạn thích lãng phí vật liệu in cho các bản in bị lỗi.

Khi in kẹp thứ ba, nên sử dụng PETG hoặc sợi bền khác để đảm bảo các bộ phận không bị biến dạng theo thời gian và trở nên quá lỏng.

Bạn cũng sẽ tìm thấy một số khớp nối kẹp thứ ba mà bạn có thể sử dụng để kết nối kẹp cá sấu kim loại nếu bạn lo lắng về việc nhựa bị chảy.

In các bộ phận sau:

• Phần trên x 1
• Phần dưới x 1
• Khớp nối mỏng x 4 (2 cái ngắn hơn và 2 cái dài hơn)
• Khớp nối dày x 4 (2 cái ngắn hơn và 2 cái dài hơn)
• Núm x 4 (Tùy chọn)
• Khay x 1

Lắp ráp

Cố định nam châm vào phần trên và khay.

Độ vừa khít của nam châm được thiết kế để chúng nhô lên trên bề mặt của phần trên và nằm dưới bề mặt của Khay. Điều này đóng vai trò như một "chốt" để khi bạn đặt khay lên trên, chúng sẽ giúp ngăn khay trượt trên Phần trên.

LƯU Ý: Hãy đảm bảo bạn đặt nam châm đúng chiều để chúng không đẩy khay khi bạn đặt nó lên Phần trên.

Để lắp ráp bộ máy:

1. Lấy 1 ốc M4x20 và 1 khớp nối mỏng. Luồn ốc qua khớp nối và vào một trong các lỗ khớp từ bên ngoài trên phần dưới.
2. Lấy 1 đai ốc M4 và 1 khớp nối dày cùng chiều dài. Đặt đai ốc vào bên trong khớp nối dày và vặn ốc M4x20 từ bước 1 vào đai ốc.
3. Lặp lại các bước 1 và 2 cho ba lỗ khớp còn lại của phần dưới.
4. Lấy 1 ốc M4x30 và luồn nó qua khớp nối dày và vào lỗ khớp của phần trên từ bên trong sao cho các ốc lộ ra bên ngoài. Lưu ý khoảng cách của các khớp nối trên phần trên. Khoảng cách nhỏ hơn là phía sau.
5. Lấy 1 đai ốc M4. Nếu bạn muốn sử dụng núm, hãy đặt đai ốc vào bên trong núm. Vặn đai ốc vào các ren ốc lộ ra từ bước 4.
6. Lặp lại các bước 4 và 5 cho ba lỗ khớp còn lại của phần trên.

Tôi khuyên bạn nên siết ốc vừa đủ chặt bằng tay để bạn vẫn có thể thao tác bộ máy mà không cần nới lỏng bất cứ thứ gì.

Sau khi hoàn thành lắp ráp, bạn có thể gắn một khay tùy chọn vào đó.

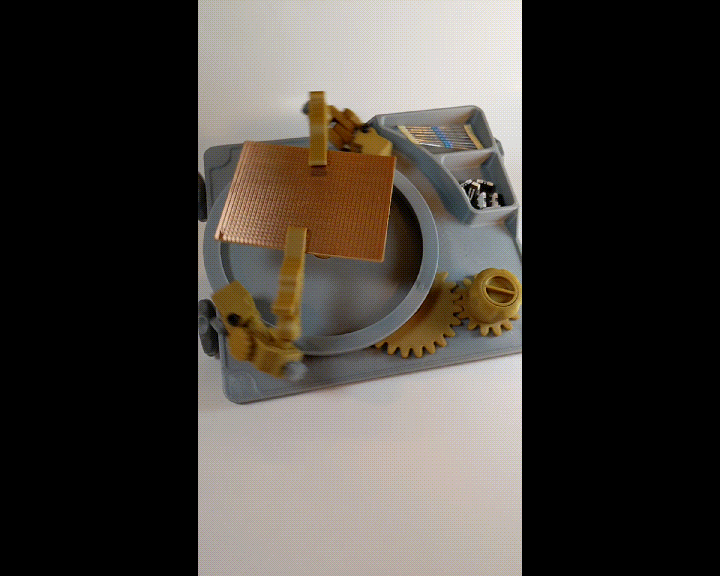

Khay đĩa xoay

Phần này sử dụng bánh răng và cơ chế khóa bên trong núm bánh răng để ngăn đĩa quay.

Có rất nhiều bộ phận lồng vào nhau để hoạt động, vì vậy bạn sẽ muốn đảm bảo máy in của mình được căn chỉnh tốt về lưu lượng, áp suất tiến và độ phẳng bàn in trước khi in một số bộ phận này.

Đừng ngần ngại nhắn tin cho tôi nếu bạn gặp sự cố với thiết kế hoặc nếu bạn gặp khó khăn với bất kỳ phần nào của quy trình lắp ráp, bao gồm cả việc hiểu hướng dẫn. Tôi sẽ vui lòng khắc phục mọi sự khác biệt có thể xảy ra giữa quá trình tạo mẫu và tải lên.

Phần cứng bổ sung cần thiết

• Nam châm 6x3mm
• Keo (Tôi đã sử dụng keo CA)

Hướng dẫn in

Phần duy nhất yêu cầu hỗ trợ là Đĩa và phần hỗ trợ là tối thiểu; chỉ cần cho giữa đĩa.

Như thường lệ, tất cả các bộ phận phải được định hướng theo cách chúng được dự định để in tại thời điểm tôi thiết kế chúng.

In các bộ phận sau:

• Khay xoay x 1
• Đĩa x 1
• Rãnh x 2
• Bánh răng lớn x 1
• Núm bánh răng x 1
• Bộ phận giữ bánh răng đĩa_Dưới x 1
• Bộ phận giữ bánh răng đĩa_Trên x 1
• Bộ phận giữ bánh răng lớn_Dưới x 1
• Bộ phận giữ bánh răng lớn_Trên x 1

Lắp ráp

Lưu ý rằng các bộ phận giữ cho Đĩa và Bánh răng lớn có chiều cao khác nhau.

Lưu ý đặc biệt:

Giống như bất kỳ bộ bánh răng nào, bạn có thể gặp phải độ rơ, hoặc độ lỏng, giữa các bánh răng khi quay tới và lui.

Do cấu hình máy in rất đa dạng, tôi đã cố tình không nhúng ren vào Khay như tôi đã làm với Núm bánh răng. Điều này cho phép bạn sử dụng độ lỏng khi Bộ phận giữ Bánh răng lớn và Bộ phận giữ Đĩa tiếp xúc với Khay để tận dụng lợi thế của bạn.

Để giảm thiểu độ rơ, Khi dán các bộ phận giữ vào Khay, bạn có thể cố gắng trượt chúng càng gần nhau càng tốt trước khi keo khô.

Bạn vẫn có thể gặp độ rơ sau đó, nhưng chỉ có thể giảm thiểu đến một mức nào đó trước khi bạn phải chuyển sang bánh răng kim loại được gia công chính xác. Và ngay cả khi đó, vẫn còn độ rơ. Vì vậy, hãy ghi nhớ điều đó.

1. Lấy Bộ phận giữ bánh răng đĩa_Trên, luồn qua mặt trên của đĩa và vặn Bộ phận giữ bánh răng đĩa_Dưới vào.
2. Lấy Bộ phận giữ bánh răng lớn_Trên, luồn qua mặt trên của Bánh răng lớn và vặn Bộ phận giữ bánh răng lớn_Dưới vào.
3. Gắn Núm bánh răng vào Khay xoay.
4. Dán Bộ phận giữ bánh răng lớn_Dưới và Bộ phận giữ bánh răng đĩaDưới vào Khay xoay. Đẩy Bánh răng lớn qua Bộ phận giữ vào Núm bánh răng để Bánh răng lớn ăn khớp chặt hơn với Núm bánh răng trong khi keo khô. Thực hiện tương tự khi dán Đĩa vào Khay. đẩy Đĩa qua Bộ phận giữ_ để bánh răng ăn khớp chặt hơn với Bánh răng lớn cho đến khi keo khô.Trong trường hợp chưa rõ, khi dán, để các bánh răng ăn khớp chặt hơn, hãy đẩy như thế này:
5. Sau khi keo khô, bạn có thể xoay đĩa và sử dụng khóa trên núm để dừng đĩa quay.

Đảm bảo nam châm được đặt sao cho chúng không đẩy nhau.

Cấu hình Kẹp thứ ba

Đây chỉ là một vài ví dụ về cấu hình mà tôi đã thiết lập. Bạn có nhiều tùy chọn hơn khi sử dụng các tệp trong thư mục Tệp Kẹp thứ ba.

Có một rãnh nam châm để giữ bộ phận kẹp thứ ba của bạn giúp dễ dàng thay đổi cấu hình.

Mặc dù tôi thiết kế Thanh và Bi của thanh là khớp ép, bạn có thể thấy mình cần sử dụng keo để giữ chúng lại với nhau. Nếu bạn không thể ghép chúng lại với nhau, bạn có thể dễ dàng thay đổi tỷ lệ của Thanh để nó khớp với Bi dễ dàng hơn.

Ren cho Ốc và Vít kẹp có thể hơi chặt, vì vậy nếu bạn chọn thay đổi tỷ lệ của chúng, hãy đảm bảo bạn chỉ thực hiện trên trục x và y chứ không phải trục z để ren vẫn khớp với nhau.

Đối với những người đã tham gia câu lạc bộ của tôi ở cấp độ “Obsessor” hoặc đã đăng ký thành viên thương mại của tôi trên Patreon, các bản in của mẫu này có thể được sử dụng cho mục đích thương mại.
