Turbine Gió Archimedes

Một turbine gió đối xứng lấy cảm hứng từ bản remix "Archimedes Wind Turbine Remix" của Stuart800.

Tôi đã dùng ba viên bi EZO 685 ZZ (đường kính ngoài: 11 mm, đường kính lỗ trục: 5 mm, độ dày: 5 mm; có nắp kim loại hai bên), và tôi chỉ dùng một ít keo cho viên bi ở dưới để giữ nó lại, nhưng hãy cẩn thận khi dùng keo để nó vẫn quay được nha; đối với các viên bi dọc theo trục turbine, kích thước và hình dạng chính sẽ giữ chúng ở đúng vị trí, nhưng có một chút độ rơ theo chiều trục để giảm ứng suất lên trục, nên ĐỪNG dán chúng vào.

Tôi đã dùng sợi Polymaker PolyLite ASA Natural để in toàn bộ. Tôi đã in turbine Archimedes có hỗ trợ, mặc dù tôi thấy người khác in thành công mà không cần, nhưng tôi vẫn chọn cách an toàn hơn và dùng hỗ trợ. Tôi đặc biệt khuyên bạn nên in các trục theo chiều ngang để có độ bền tối đa, tất nhiên là bạn sẽ cần hỗ trợ ở đó, và bạn sẽ cần một chút xử lý hậu kỳ để làm cho mặt cắt của nó tròn đều. Tôi cũng khuyên bạn nên dùng hỗ trợ cho các bộ phận giữ và bộ chuyển đổi.

Tôi cũng đã in cánh quạt từ ASA, và nó bị cong vênh, nhưng tôi đã nắn thẳng phần lớn bằng máy sấy tóc.

Tôi cũng đã xuất bản bản lắp ráp turbine của riêng mình dưới dạng file .step, để dễ dàng chỉnh sửa, và tôi đã sử dụng turbine gốc từ mô hình được remix (archimedes159.stl, bạn sẽ cần nhẹ nhàng tháo ba chân đế và vòng đệm ở dưới cùng). Bạn cũng sẽ cần một thanh tròn đường kính 14 mm để cắm xuống đất, tôi đã dùng thanh gỗ.

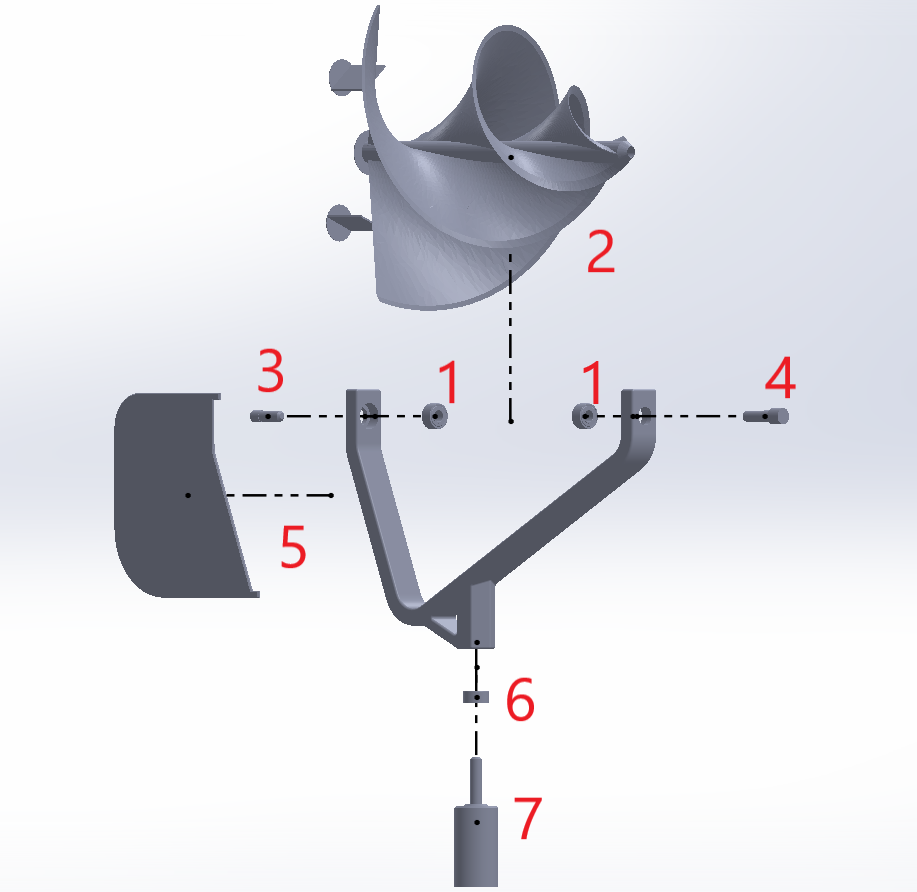

Xem hình ảnh mặt cắt để lắp ráp đúng
