Giá đỡ Vòi phun Nextruder cho Hộp đựng Original Prusa

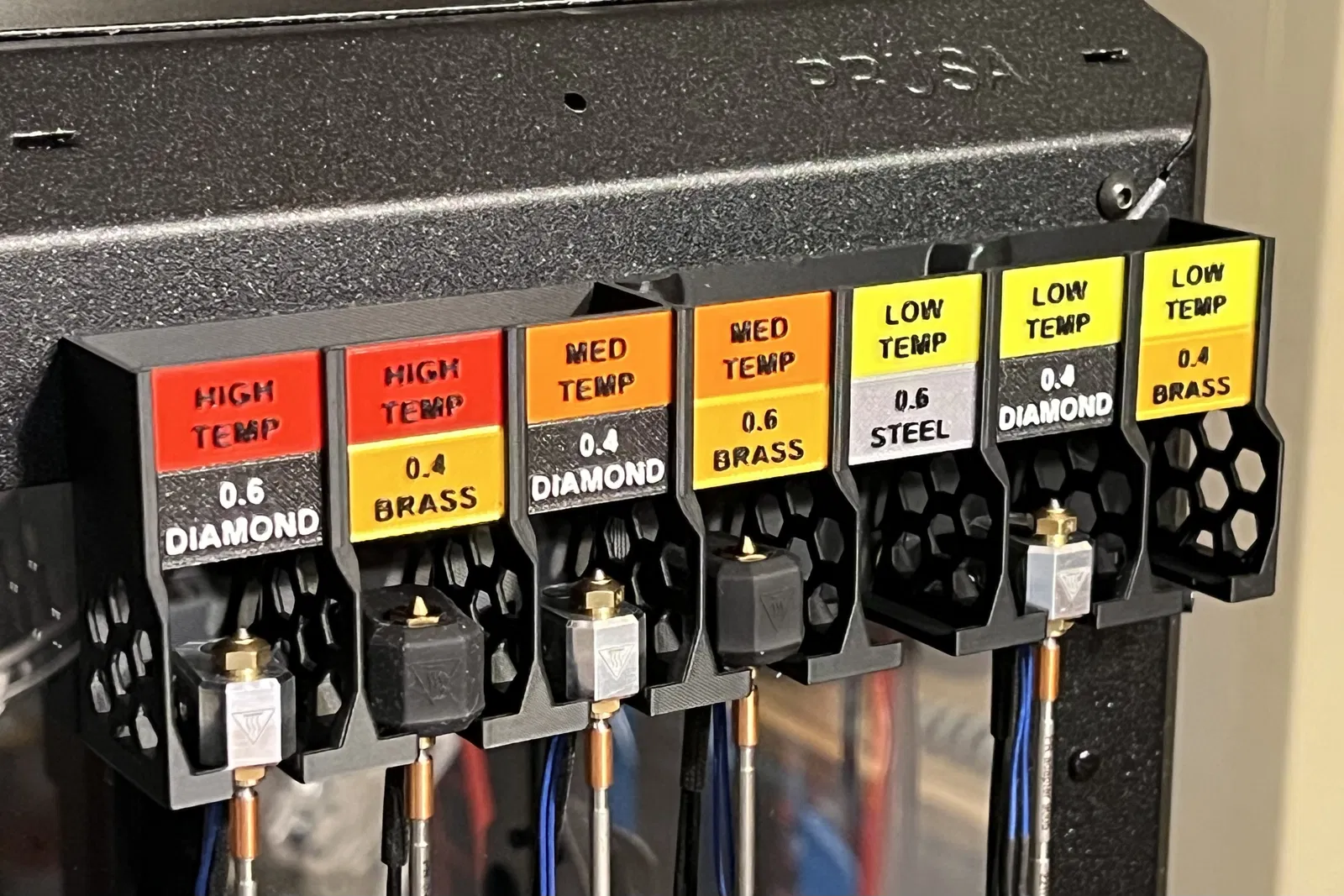

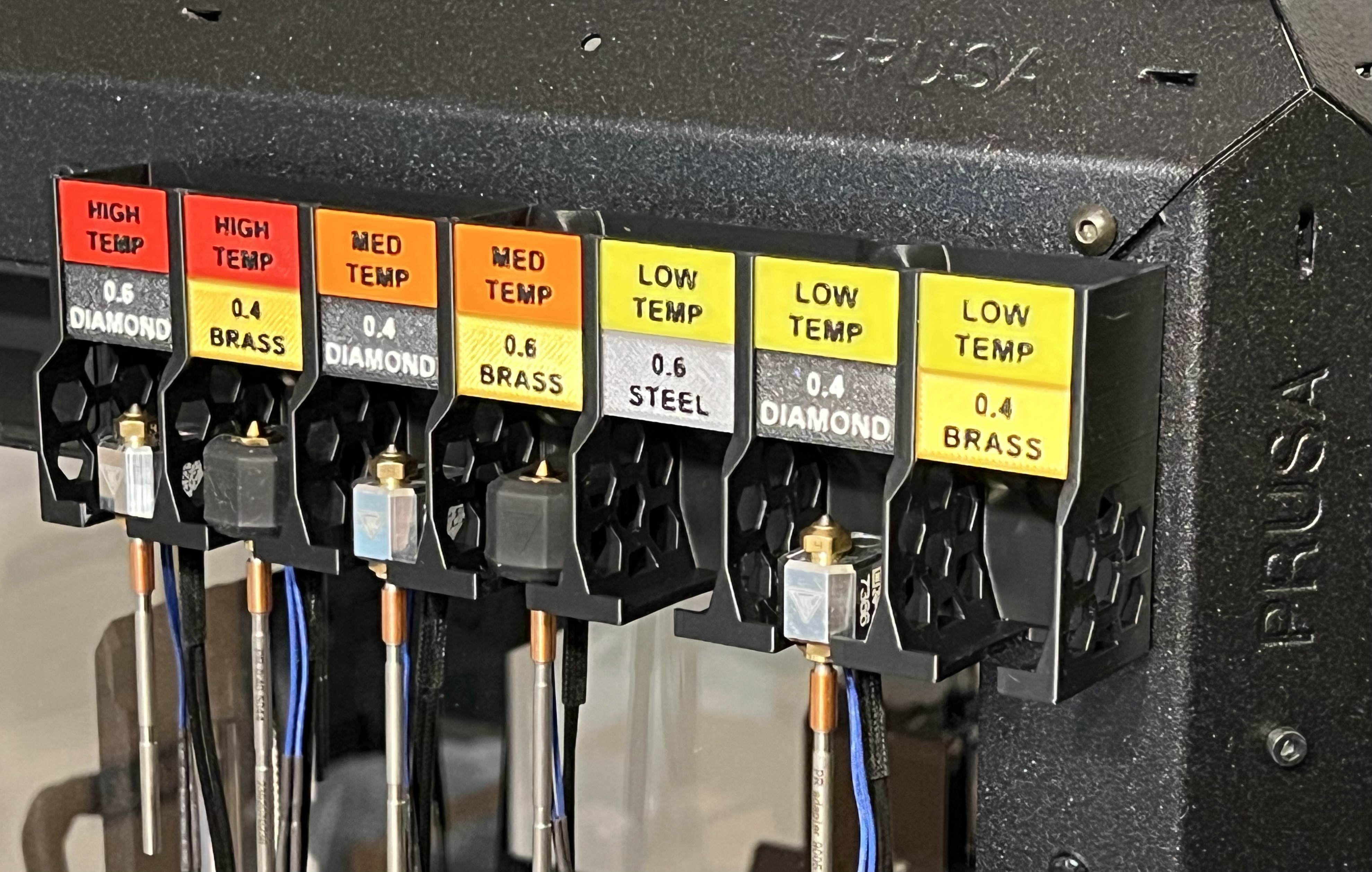

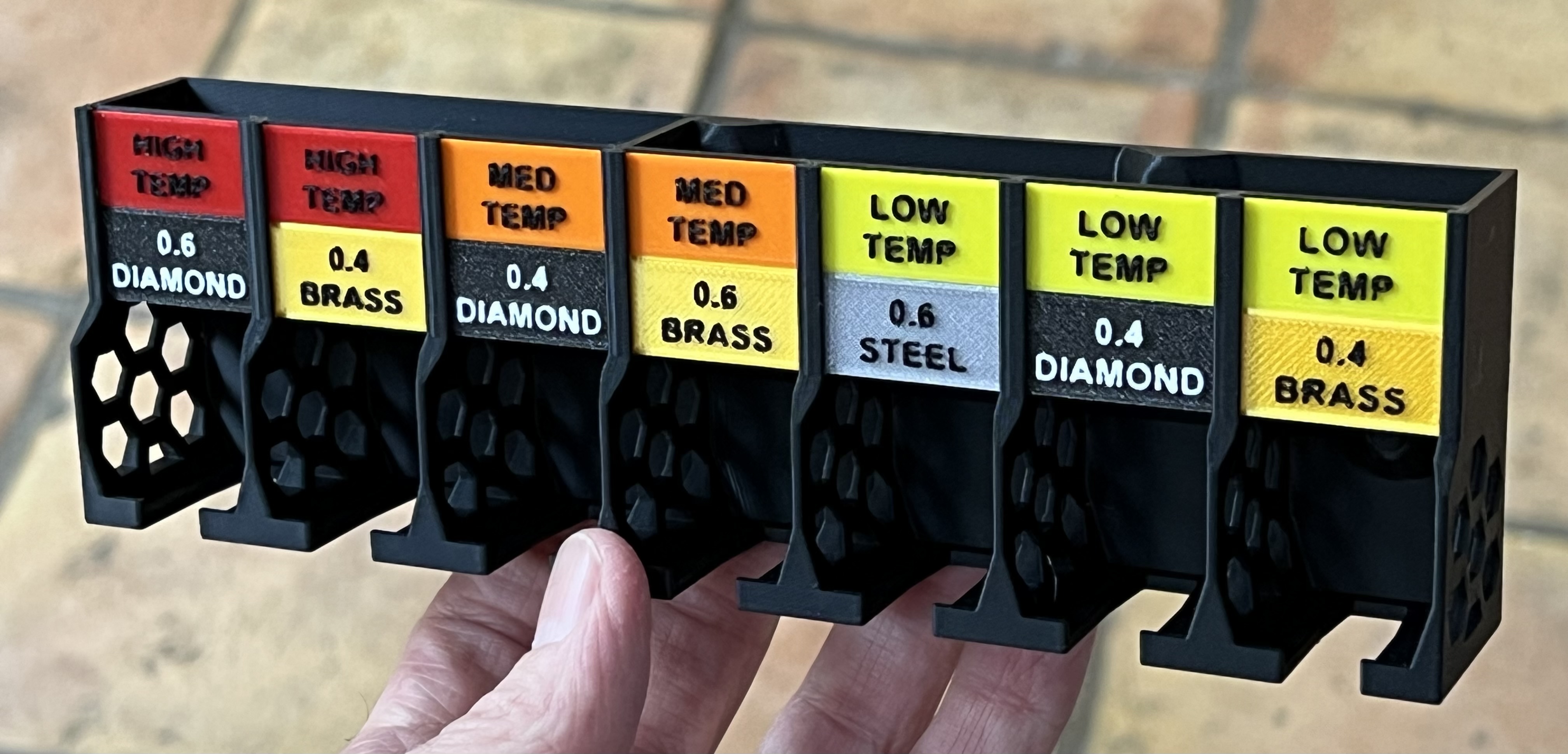

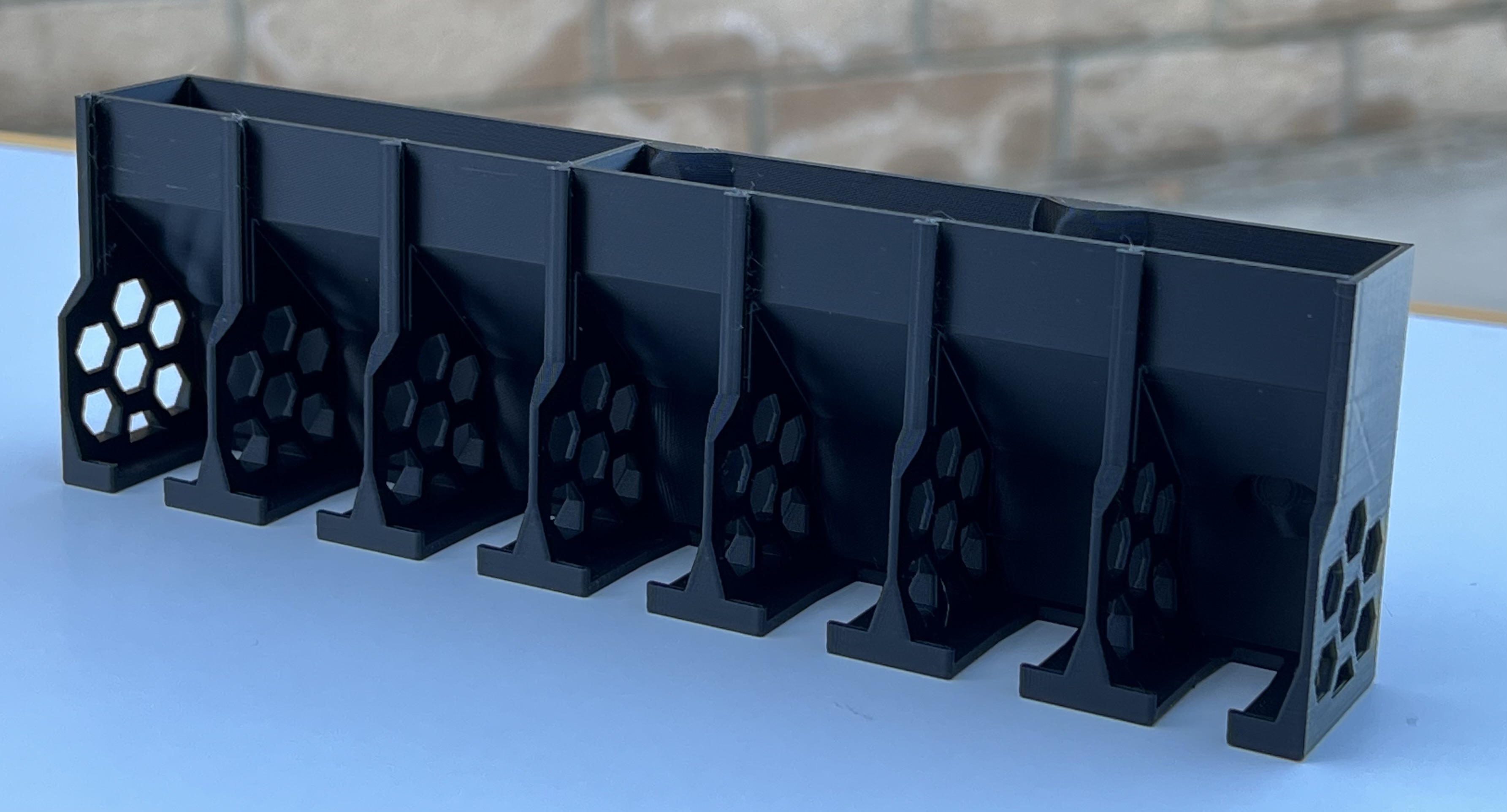

Với khả năng thay đổi cụm vòi phun trên máy MK4 nhanh chóng, việc có các vòi phun dành riêng cho các loại filament và dải nhiệt độ khác nhau là rất hợp lý. Giá đỡ này chứa bảy cụm Nextruder và phù hợp với các khối gia nhiệt có bọc silicone và bộ chuyển đổi vòi phun. Mô hình này được thiết kế cho Hộp đựng Original Prusa; nếu bạn đang tìm giá đỡ vòi phun để gắn vào Prusa Core One, vui lòng xem mô hình khác của tôi.

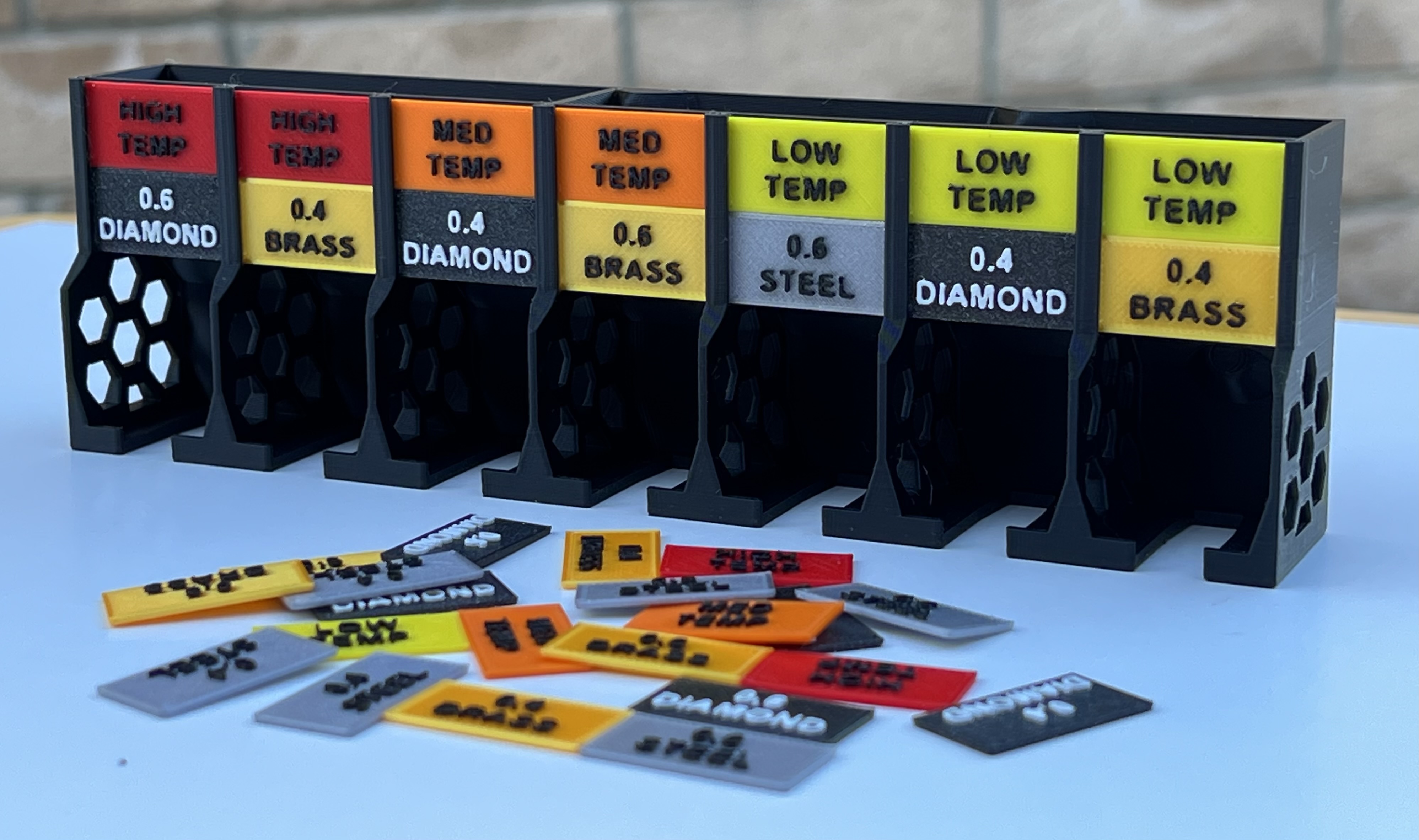

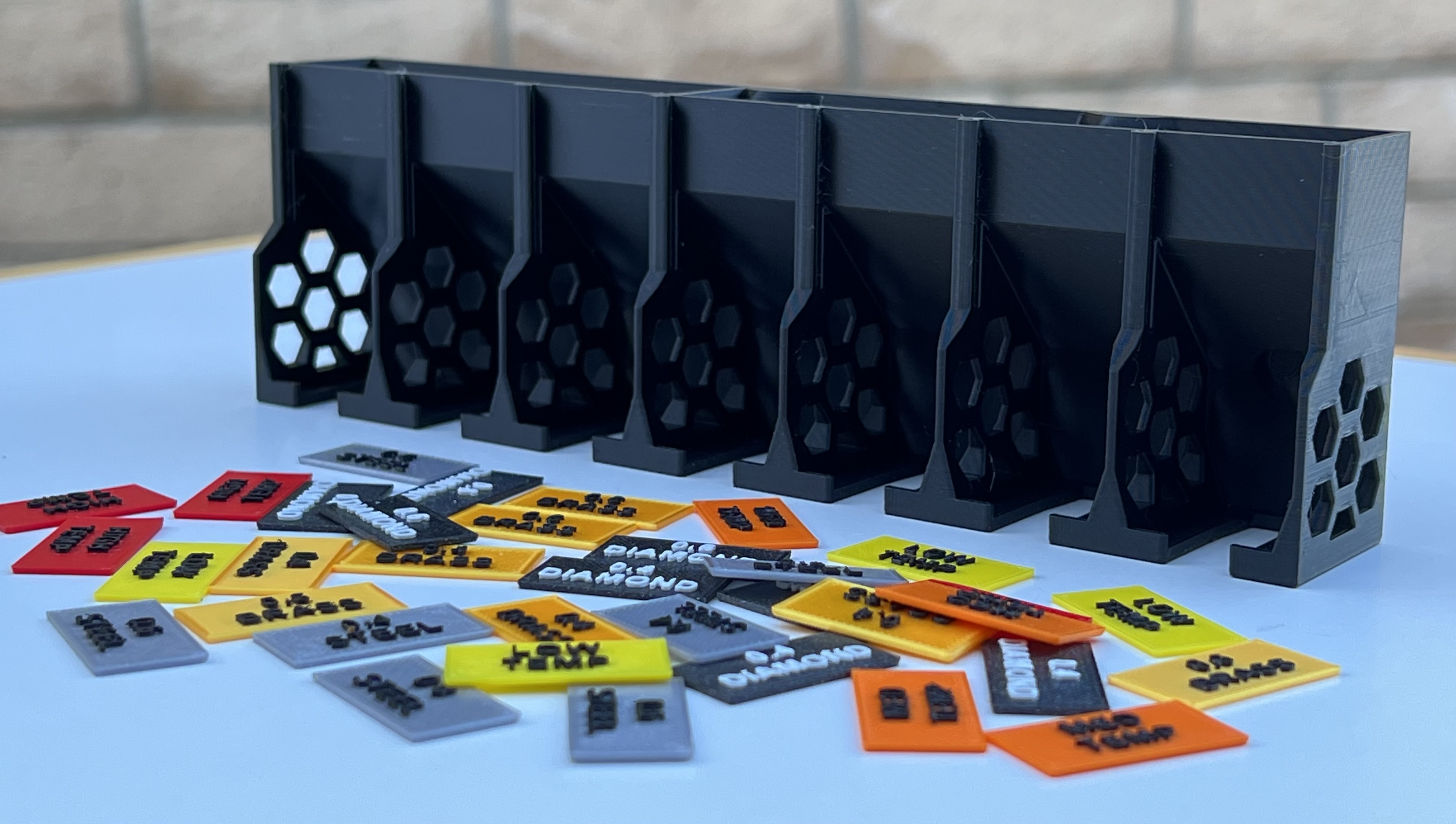

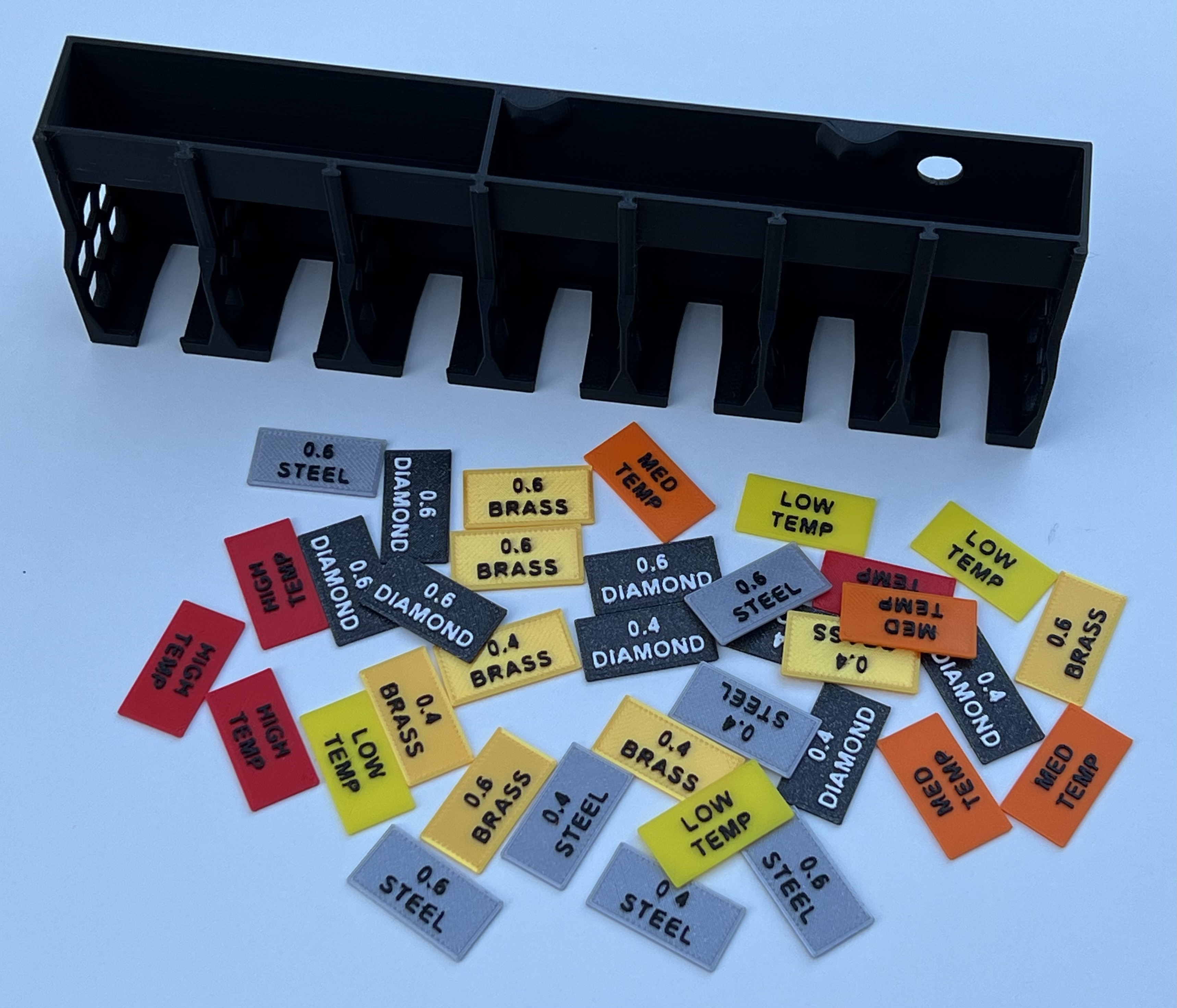

Mỗi bảy chỗ giữ đều có một khe để chèn các bảng nhận dạng khác nhau. Một loạt các bảng nhận dạng đã được cung cấp làm điểm khởi đầu, cùng với một vài bảng trống (nửa chiều cao và toàn bộ chiều cao) có thể được sử dụng để thêm văn bản của riêng bạn trong slicer.

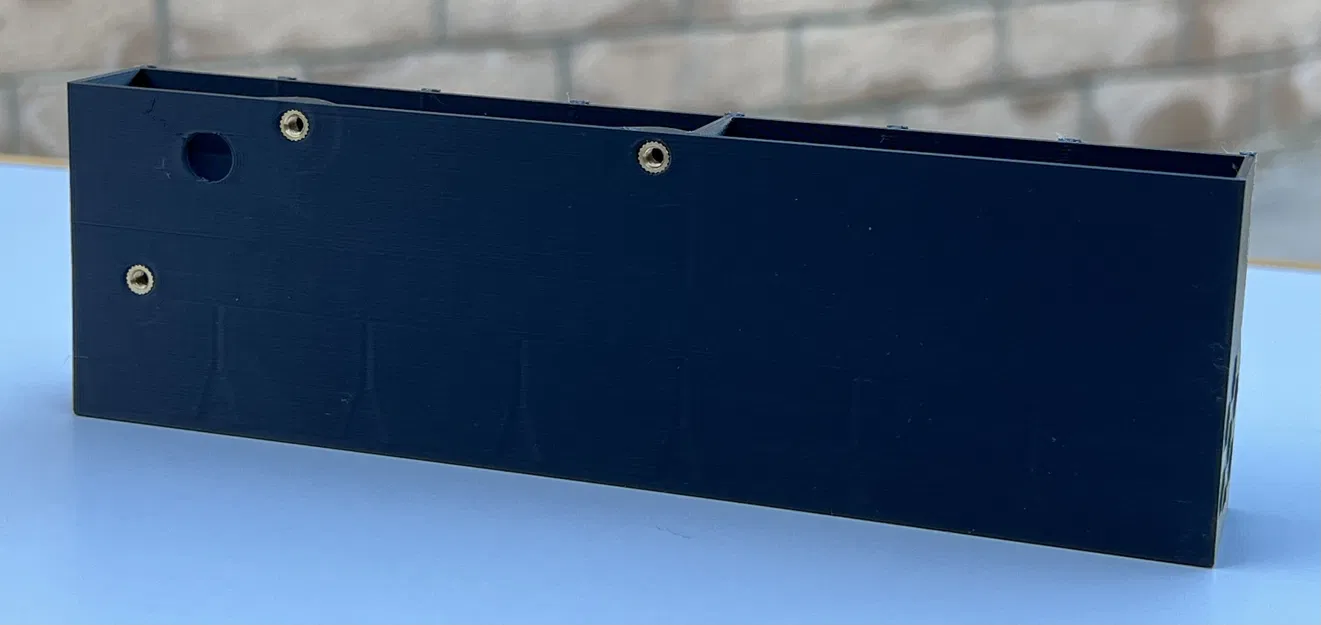

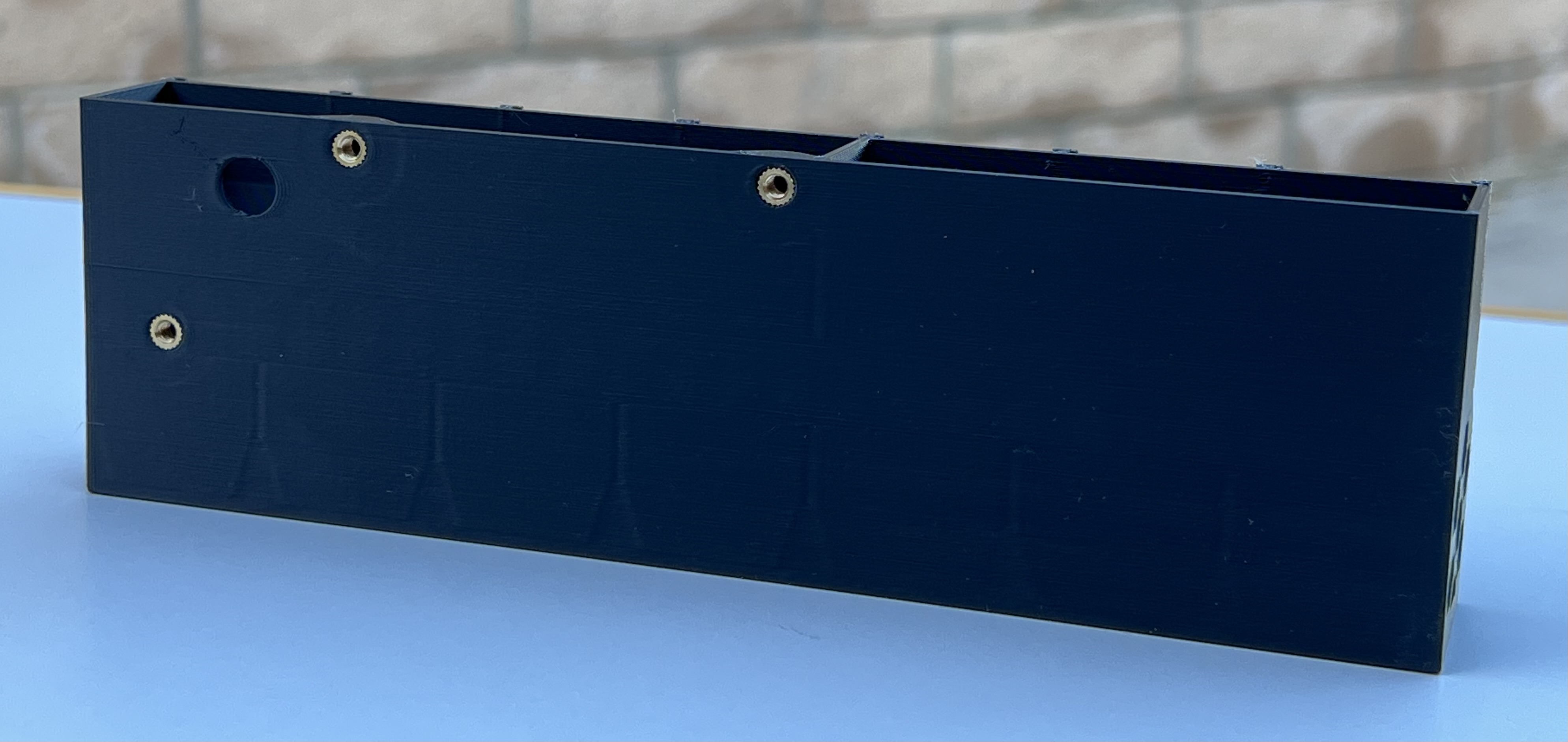

Giá đỡ bao gồm một vài khay lưu trữ phía trên để chứa các công cụ và vật tư lặt vặt và được gắn vào Hộp đựng Original Prusa bằng hai hoặc ba vít bằng cách sử dụng các vòng ren ép nhiệt thay vì đai ốc. Giá đỡ được cố định chỉ bằng hai vít trên cùng; vít dưới cùng (gắn vào thanh dọc phía trước của hộp đựng) là tùy chọn.

Cập nhật 27/08/2023: Theo yêu cầu, đã thêm giá đỡ chỉ giữ 4 vòi phun.

Cập nhật 06/10/2024: Theo yêu cầu, đã thêm ba bảng cho 0.25mm (Diamond, Đồng thau và Thép), và hai bảng cho các vòi phun Đồng thau CHT mới (0.4mm và 0.6mm).

Cập nhật 03/04/2025: Đã sửa đổi mô tả và thêm liên kết đến mô hình giá đỡ cho Prusa Core.

Các bộ phận bắt buộc:

2x Vòng ren M3x4mm (OD 5mm)

2x Vít M3x6mm

Các bộ phận tùy chọn:

1x Vòng ren M3x4mm (OD 5mm)

1x Vít M3x6mm

Ghi chú/Bình luận:

• Các bảng có thể được in với độ cao lớp là 0.2 mm hoặc 0.15 mm; tôi đã thử cả hai, nhưng vì không có nhiều lớp, nên không có lợi về thời gian khi sử dụng 0.2 mm, vì vậy tôi đã sử dụng 0.15 mm. Sử dụng vòi phun 0.4 mm do các đường văn bản nhỏ.
• Định hướng giá đỡ trên bàn in với các khe cắm khối gia nhiệt hướng xuống (trên bàn in) và các khay lưu trữ phía trên. In với độ cao lớp 0.2 mm bằng vòi phun 0.4 mm; không cần hỗ trợ.
• Gương giá đỡ trong slicer của bạn nếu bạn muốn gắn nó vào phía bên phải của hộp đựng hoặc tạo giá đỡ thứ hai cho nhiều hơn bảy cụm vòi phun.
• Nếu bạn muốn thiết kế các bảng của riêng mình, kích thước là Rộng 25mm x Cao 13mm x Dày 1mm cho nửa chiều cao, và Rộng 25mm x Cao 26mm x Dày 1mm cho toàn bộ chiều cao.
• Các vòng ren tôi đã sử dụng là: “https://www.amazon.com/Hilitchi-Threaded-Embedment-Projects-M3x4mmx5mm/dp/B07VH4BKBR”
