Hộp hút ẩm Ultimate Filament

Cập nhật 2023_11_16

• Đã thêm file PDF để căn chỉnh lỗ. Ghi nhận công của Printy Pilcrow.

Cập nhật 2023_08_25

• Đã thêm file “Dessicant Plate.3mf”
• Đã thêm hình ảnh của "Dessicant Plate"
• Đã cập nhật Mô tả

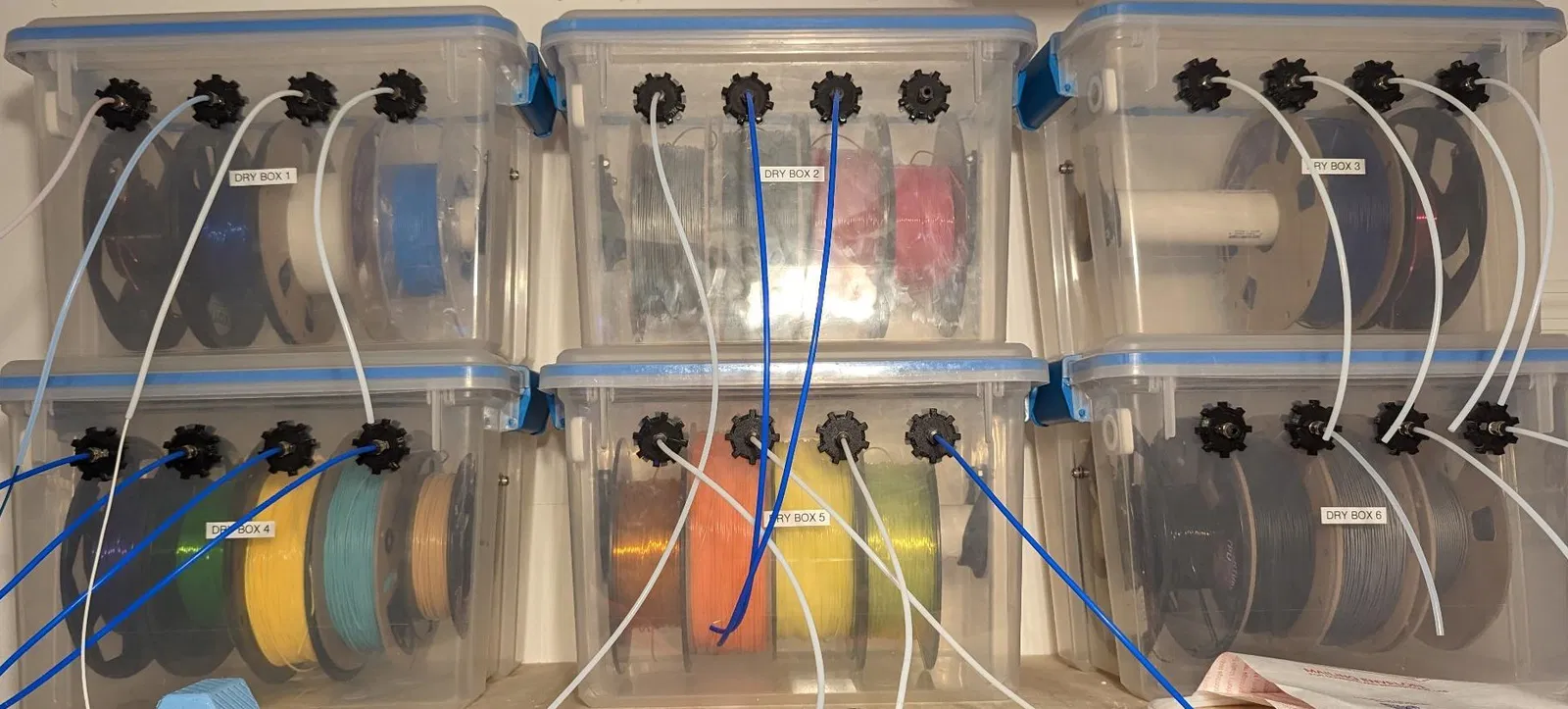

Tóm tắt

Tôi đã mất nhiều năm cố gắng tìm một hộp hút ẩm cho filament vừa rẻ, kín khí, lại có thể chứa nhiều hơn 1 cuộn filament. Cuối cùng thì đây là cái tôi làm ra.

Danh sách vật liệu

Bạn sẽ cần:

• Ống PVC 1.5 inch
• 5x Vít và đai ốc M5
• Đèn khò gas
• 4x Đầu nối khí nén ren M10 (cho ống bowden)
• Ống dẫn điện EMT 3/4 inch https://www.homedepot.com/p/3-4-in-x-10-ft-Electric-Metallic-Tube-EMT-Conduit-853429/100400406
• Hộp lưu trữ Sterilite 20 Qt. trong suốt có gioăng https://www.walmart.com/ip/Sterilite-20-Qt-Clear-Gasket-Storage-Box-Blue-Latches-with-Clear-Lid/39916455?athbdg=L1102&from=searchResults
• Bút dạ
• Kìm chết/Kìm
• "Khuôn gá lắp hộp hút ẩm"
• "Dụng cụ căn chỉnh lỗ xuyên"
• 2x "Khuôn gá lắp ống PVC cho hộp hút ẩm"
• 4x "Đầu nối ren xuyên M10x1"
• 4x "Đai ốc ren M10x1"
• Cưa sắt

Tùy chọn:

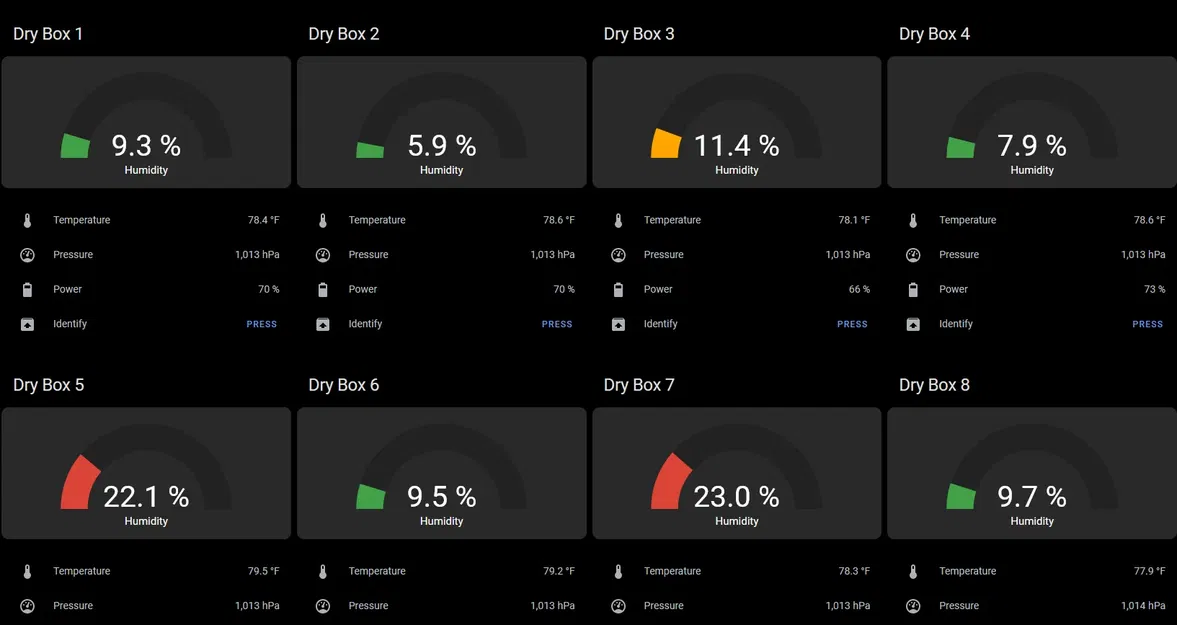

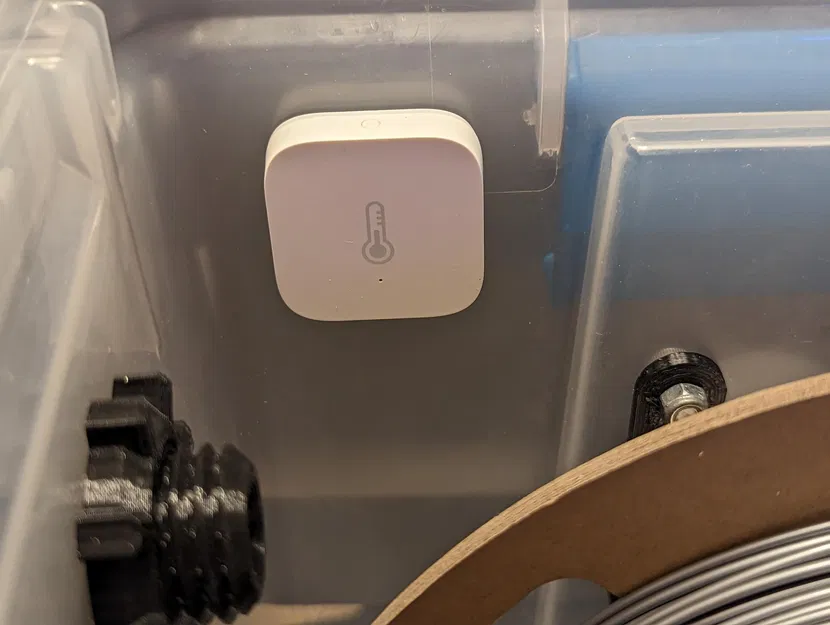

• Cảm biến độ ẩm Aqara để theo dõi độ ẩm qua wifi
• Máy hàn

Lắp ráp

Bố cục

Món đồ đầu tiên bạn cần in là cả hai bộ khuôn gá.

"Dụng cụ căn chỉnh lỗ xuyên" đặt dọc theo một cạnh dài của hộp. Các mấu ở hai đầu sẽ giúp định vị khuôn gá trên các gân nhô ra từ cạnh hộp. Giữ chặt khuôn gá và dùng bút dạ vẽ các vòng tròn theo khuôn. Sẽ có 4 lỗ.

Tiếp theo, sử dụng "Khuôn gá lắp hộp hút ẩm". Khuôn này sẽ dùng cho hai cạnh ngắn của thùng. Căn chỉnh khuôn sao cho ký hiệu "TOP" trên khuôn hướng về phía miệng (phía trên) của thùng. Đặt khuôn vào phần lõm trên cạnh thùng, và trượt nó lên hết cỡ. Dùng bút dạ đánh dấu từng lỗ trên khuôn. Lặp lại cho cạnh còn lại.

Làm nóng chảy các lỗ

THỰC HIỆN Ở KHU VỰC THÔNG THOÁNG TỐT. BẠN KHÔNG MUỐN HÍT PHẢI KHÍ ĐỘC.

KHÔNG ĐƯỢC CẮT HAY KHOAN LỖ. NHỰA CỦA HỘP SẼ BỊ VỠ VỤN. HỎI TÔI ĐI RỒI BIẾT.

Bây giờ bạn cần đèn khò gas, ống EMT, và có thể là một mỏ hàn đầu lớn, hoặc một con vít M5 và kìm chết/kìm.

Cắt một đoạn ống EMT ¾ inch dài khoảng 6-8 inch. Khóa kìm chết sao cho bạn có thể kẹp ống EMT ở một đầu. Kẹp vào thành ống là cách chắc chắn nhất. Đảm bảo kẹp thật chặt, nếu không bạn có thể làm rơi một miếng kim loại đang đỏ rực vào chân/sàn nhà/v.v.

Dùng đèn khò gas để hơ nóng ống EMT. Ống cần phải rất nóng để có thể chảy qua nhựa một cách gọn gàng. Khi ống đã đủ nóng, căn chỉnh nó với một trong 4 vòng tròn bạn đã vẽ bằng "Dụng cụ căn chỉnh lỗ xuyên" ở cạnh dài của hộp. Giữ áp lực đều cho đến khi ống xuyên qua toàn bộ lỗ. Lặp lại cho 4 lỗ còn lại. Ống sẽ cần được hơ nóng lại.

Bây giờ, bạn có thể dùng mỏ hàn đầu lớn hoặc kẹp một con vít M5 bằng kìm chết. Dùng đèn khò gas hơ nóng con vít và dùng nó để làm chảy các lỗ trên cạnh ngắn của hộp mà bạn đã vẽ bằng "Khuôn gá lắp hộp hút ẩm".

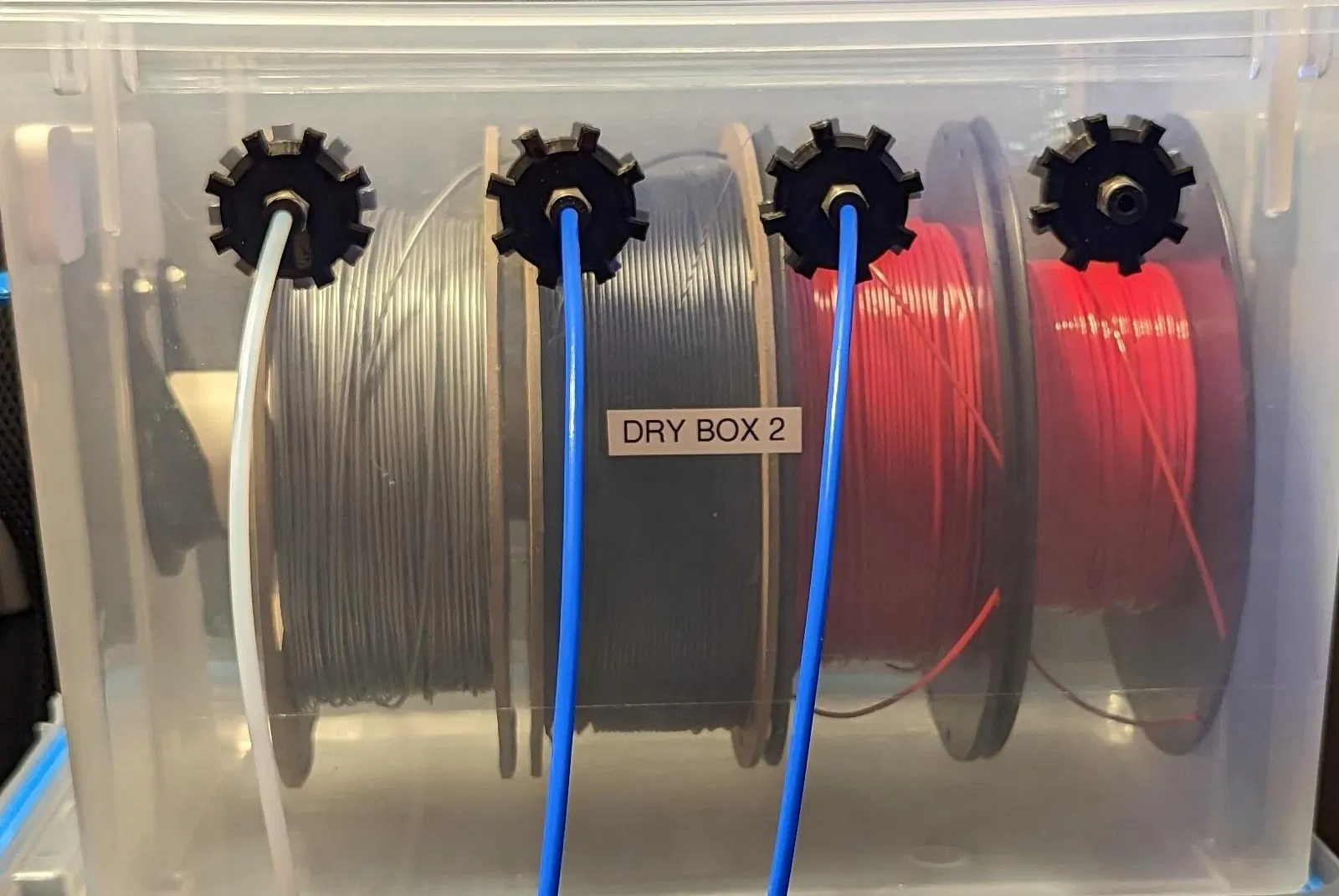

Lắp các bộ phận

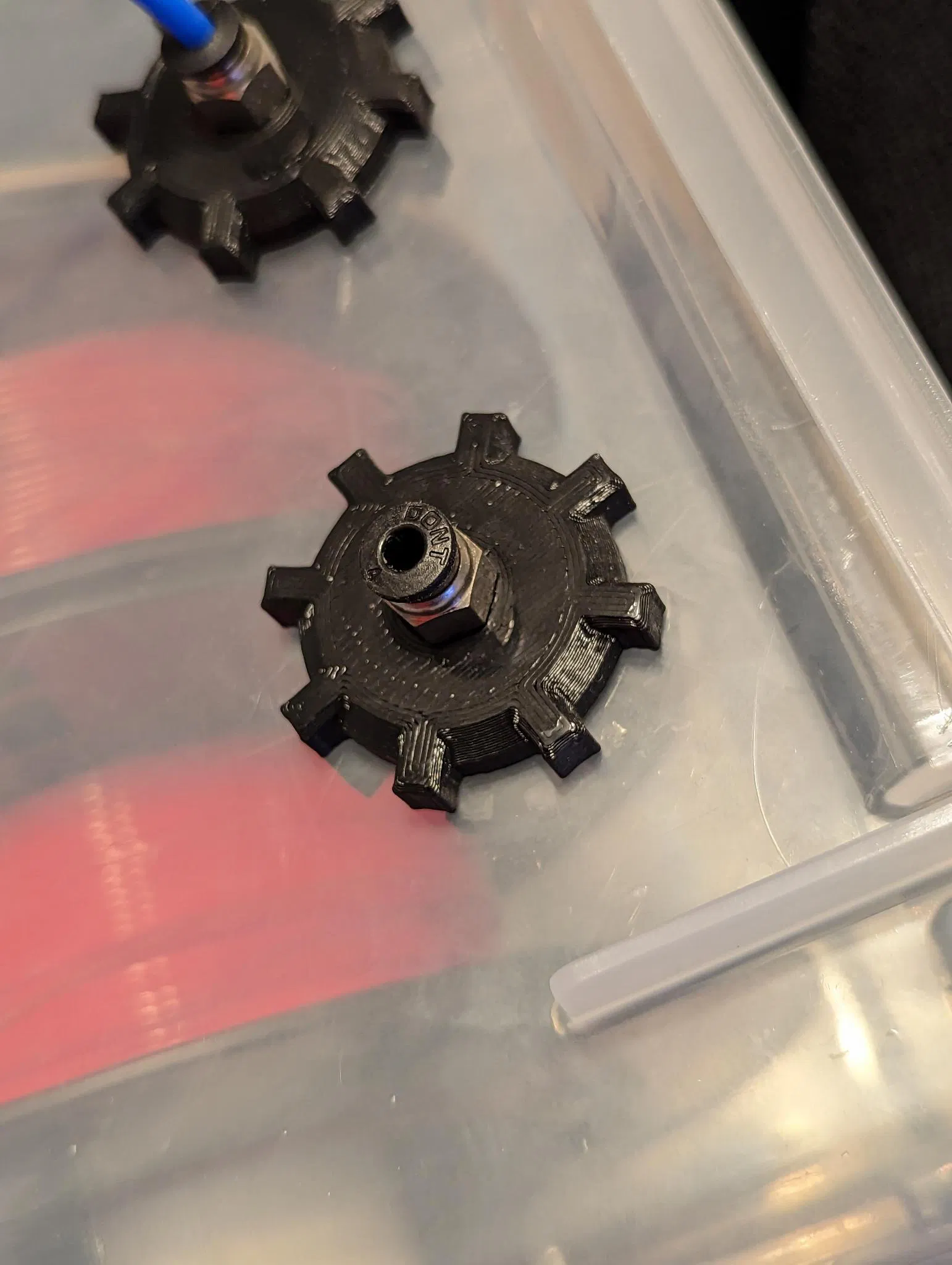

In 4 bộ "Đầu nối ren xuyên M10x1" và "Đai ốc ren M10x1". Bạn có thể cần điều chỉnh tỷ lệ của đai ốc để nó vặn vừa đẹp vào đầu nối. Một ít mỡ bôi trơn cũng có thể giúp ích. Chỉ điều chỉnh kích thước của đai ốc, không phải đầu nối. Bây giờ, dùng cờ lê để lắp các đầu nối khí nén M10 vào "Đầu nối ren xuyên M10x1". Ren được tạo sẵn trong đầu nối xuyên. Kết nối sẽ chặt, nhưng đầu nối khí nén sẽ khóa lại. Bây giờ lắp các đầu nối xuyên vào 4 lỗ lớn trên hộp.

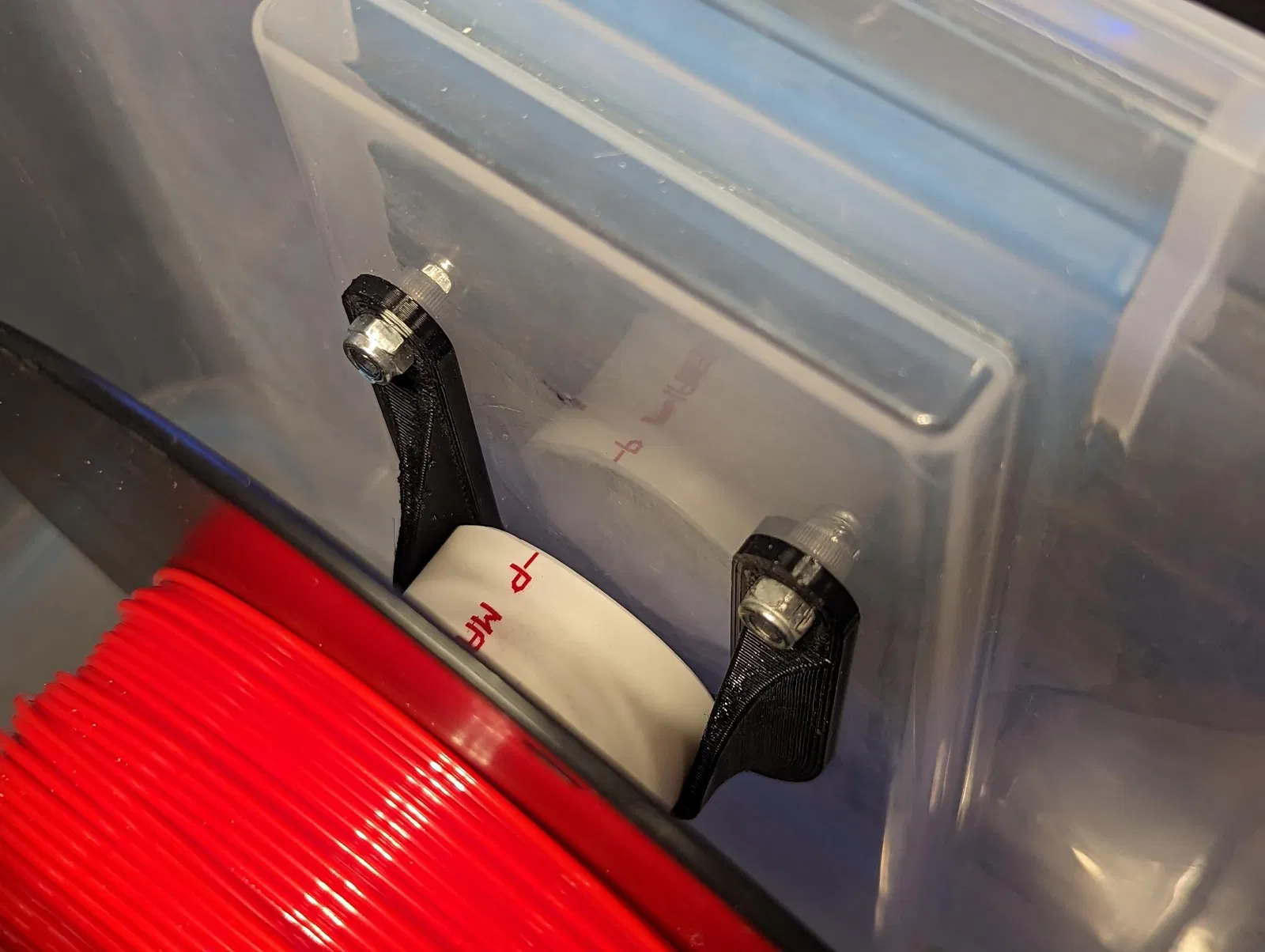

Tiếp theo, dùng 4 con vít và đai ốc M5 của bạn để gắn khuôn gá ống PVC 1.5 inch. Khuôn gá thấp sẽ đưa các cuộn dây vào sát đáy hộp, cho phép bạn đặt các gói hút ẩm lên trên cuộn dây. Khuôn gá tiêu chuẩn sẽ nâng cuộn dây lên khỏi đáy để có thể đặt các gói hút ẩm bên dưới chúng.

Cuối cùng, dùng cưa sắt cắt ống PVC theo chiều dài yêu cầu. Chiều dài này sẽ khác nhau giữa khuôn gá tiêu chuẩn và khuôn gá thấp do góc thoát của hộp. Đo hai lần, cắt một lần.

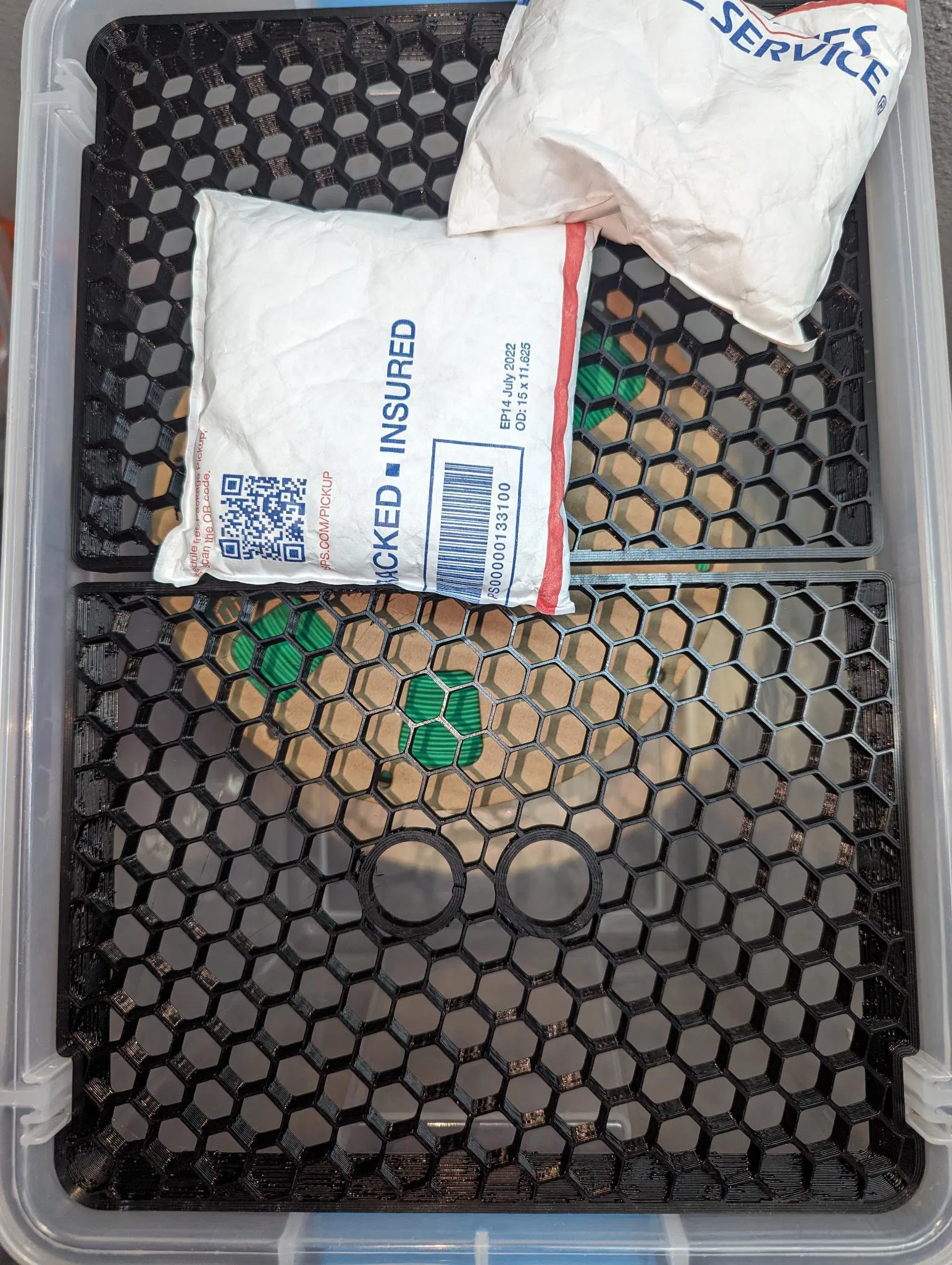

Tùy chọn, bạn cũng có thể in "Dessicant Plate". Bộ phận này cần được in với 0 lớp trên và 0 lớp dưới. Tôi thích dùng kiểu lưới tổ ong (honeycomb infill) cho bản in này. Nó sẽ đặt ở phía trên hộp, bên trên các cuộn filament của bạn. Bạn có thể đặt các gói hút ẩm lên đĩa này, giúp thay thế chúng dễ dàng. Đĩa này chỉ hoạt động với khuôn gá ống PVC loại thấp. Bạn sẽ cần 2 cái "Dessicant Plate" cho 1 hộp hút ẩm.

Xin chúc mừng. Bạn giờ đã có "Hộp hút ẩm Ultimate Filament" cao cấp.
