Bộ Hỗ Trợ Dây Filament Chống Kẹt Cho Qidi Box

Tôi nhận thấy cái Qidi Box mới của mình hay bị kẹt khi đổi sợi filament. Tình trạng kẹt xảy ra đều đặn khi sợi filament đi được khoảng nửa đường trong cái ống chia 4-vào-1 của bộ chia sợi.

Sau một vài lần thử nghiệm, tôi phát hiện ra giải pháp là đảm bảo các ống bowden dẫn vào bộ chia này thẳng, sao cho đầu sợi filament bên trong mỗi ống bowden được đặt để lưu trữ mà không bị cong.

Đầu sợi filament được làm thẳng đi qua bộ chia và nạp vào extruder một cách rất ổn định mà không bị kẹt hay báo lỗi.

Bản sửa đổi này bổ sung các giá đỡ ống bowden dài để đảm bảo đường đi của filament vào bộ chia thẳng.

Bản sửa đổi cũng bao gồm một vỏ bộ chia mới để định vị và căn giữa các giá đỡ ống bowden so với bộ chia.

Thiết kế hơi thô sơ, nhưng hoạt động hoàn hảo ngay lần đầu tiên, nên có lẽ tôi sẽ không bận tâm để tinh chỉnh nó nữa.

Tôi đã dùng ABS để làm bản mẫu, nhưng tôi tin rằng PLA cũng sẽ hoạt động tốt.

Việc in mẫu thành công với tốc độ và nhiệt độ tiêu chuẩn cho ABS, đầu phun .4mm, lớp cao .2mm, và tấm PEI nhám không cần keo dán.

Tôi đặt mật độ ruột là 30% và sử dụng 5 vòng tường.

Tôi cũng đã bỏ qua cảm biến rối filament bằng cách thay thế các ống bowden đi vào và đi ra khỏi cảm biến đó bằng một ống bowden dài duy nhất (mua trên Amazon và cắt theo chiều dài) nối với bộ chia ở một đầu và extruder ở đầu kia.

Có một khoảng trống đủ giữa cảm biến rối và vỏ máy in để tôi có thể luồn ống bowden vào bên trong mà không cần sửa đổi hay tháo dỡ bất cứ thứ gì.

Tôi đã hoàn thành nhiều bản in đa màu bằng ABS kể từ khi thực hiện các sửa đổi này, và qua hàng trăm lần đổi màu, tôi chưa gặp bất kỳ lỗi nạp filament nào.

Để thực hiện bản sửa đổi, hãy làm như sau:

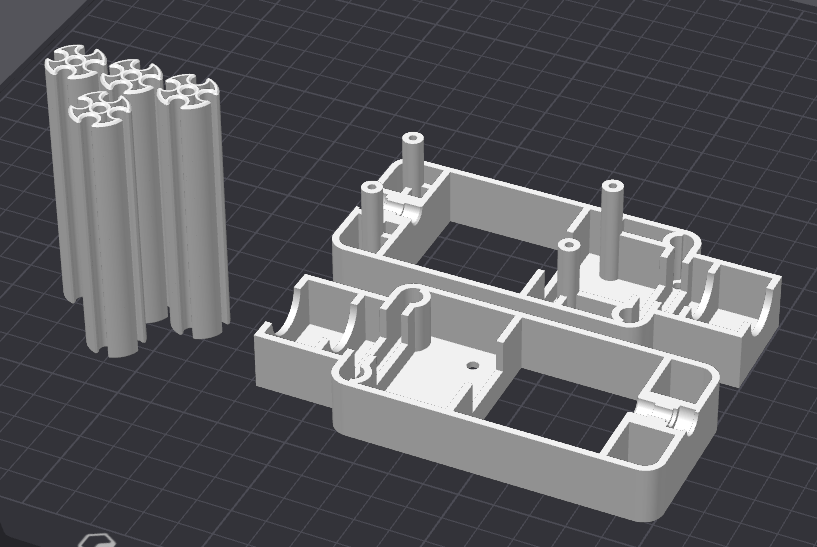

In 1 bộ phận của Nửa vỏ bộ chia (Mặt trong và Mặt ngoài).

In 4 bộ phận Giá đỡ ống bowden dài.

Ngắt kết nối cáp cảm biến khỏi bộ chia.

Tháo bộ chia ra khỏi mặt sau của tủ máy in. Giữ nguyên tất cả các ống bowden được kết nối.

Tháo bộ chia khỏi cánh tay gắn bằng cách tháo 4 vít. Lưu ý rằng hai vít của hộp nhựa được giấu sau nhãn dán.

Giữ lại các vít để tái sử dụng với các bộ phận mới.

Tháo rời vỏ hộp nhựa bằng cách tháo thêm 4 vít ở mặt sau. Tháo mô-đun bộ chia và ống bowden lối ra (vẫn còn đầu nối nhanh trên ống bowden).

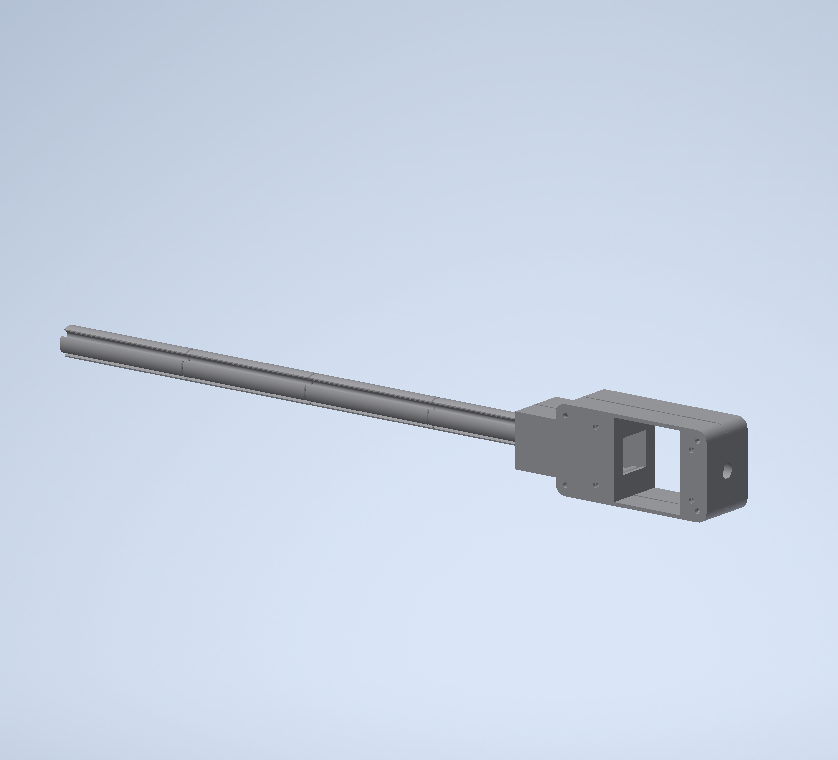

Lắp 4 bộ phận Giá đỡ ống bowden dài vào 4 ống bowden nạp vào, với giá đỡ đầu tiên được lắp càng gần bộ chia càng tốt. Tùy chọn, chèn một thanh rod 1/8 inch hoặc 3mm vào chồng các giá đỡ để tăng thêm độ cứng.

Lắp Nửa vỏ bộ chia (mặt có 4 trụ cao) vào cánh tay gắn bằng 4 vít.

Đặt bộ chia và ống bowden lối ra với đầu nối nhanh vào Nửa vỏ bộ chia.

Lắp Nửa vỏ bộ chia còn lại và cố định bằng các vít còn lại.

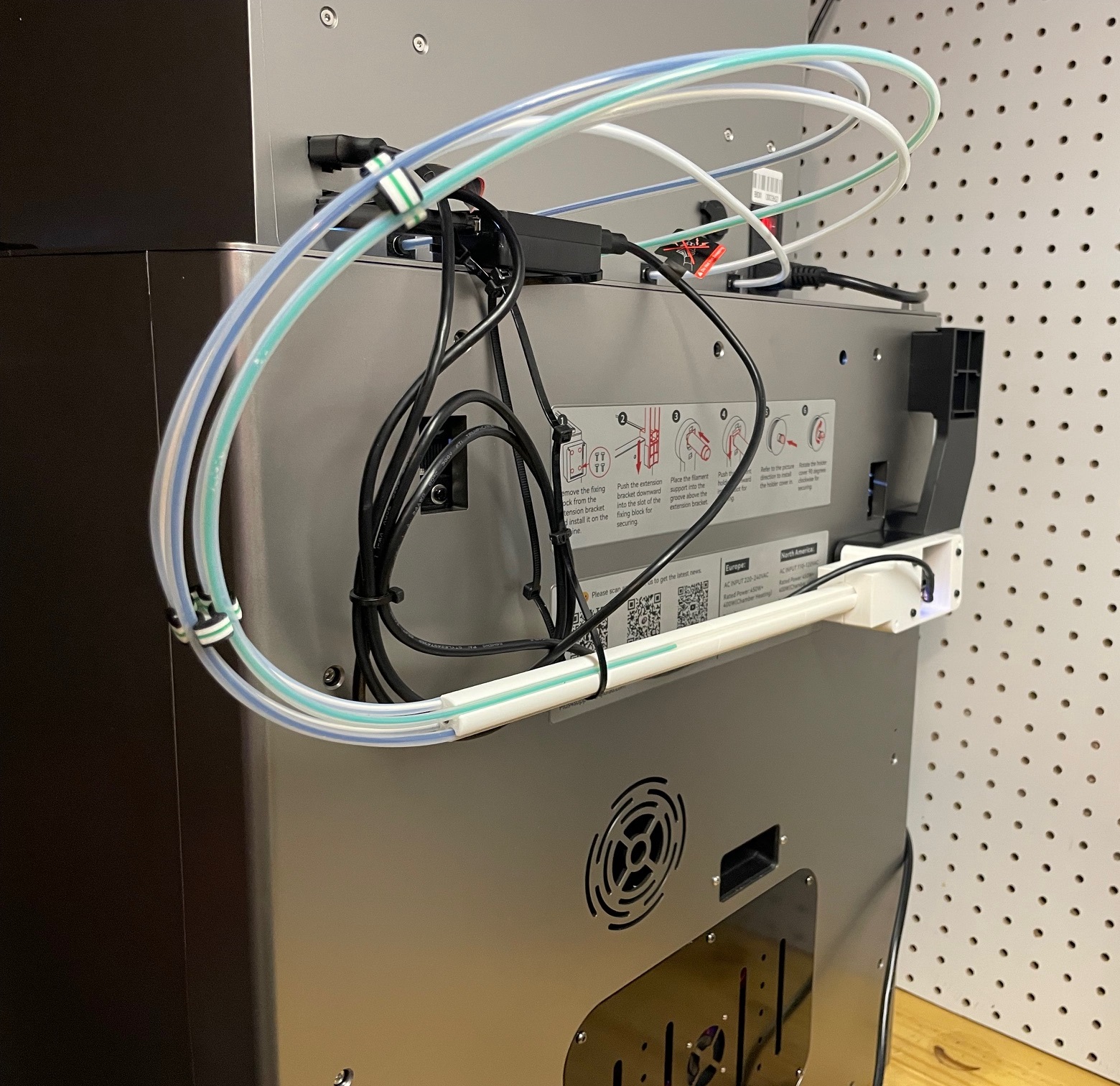

Gắn bộ phận đã lắp ráp trở lại máy in.

Sử dụng dây rút (zip ties) nếu cần để gọn gàng việc lắp đặt.
