Vỏ Hộp Năng Lượng Mặt Trời Wisblock 19007 Cho Meshtastic

LƯU Ý QUAN TRỌNG:

Các tấm pin mặt trời hiện giờ khó kiếm quá nên tui không khuyến khích xài mẫu này nữa đâu, trừ phi anh em kiếm được đúng loại pin đó nha. Tui đang làm phiên bản mới xài nguồn cung ổn định hơn nè.

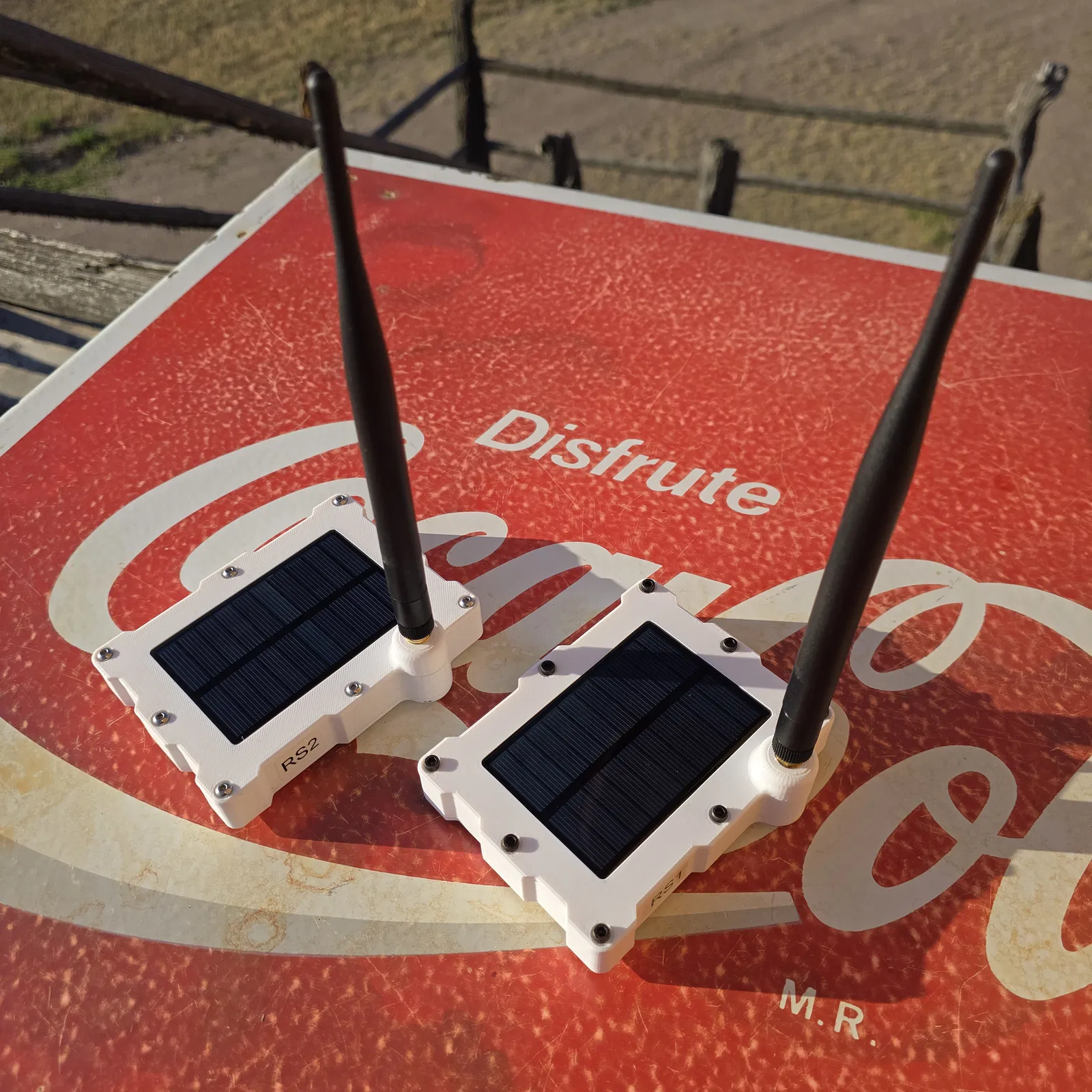

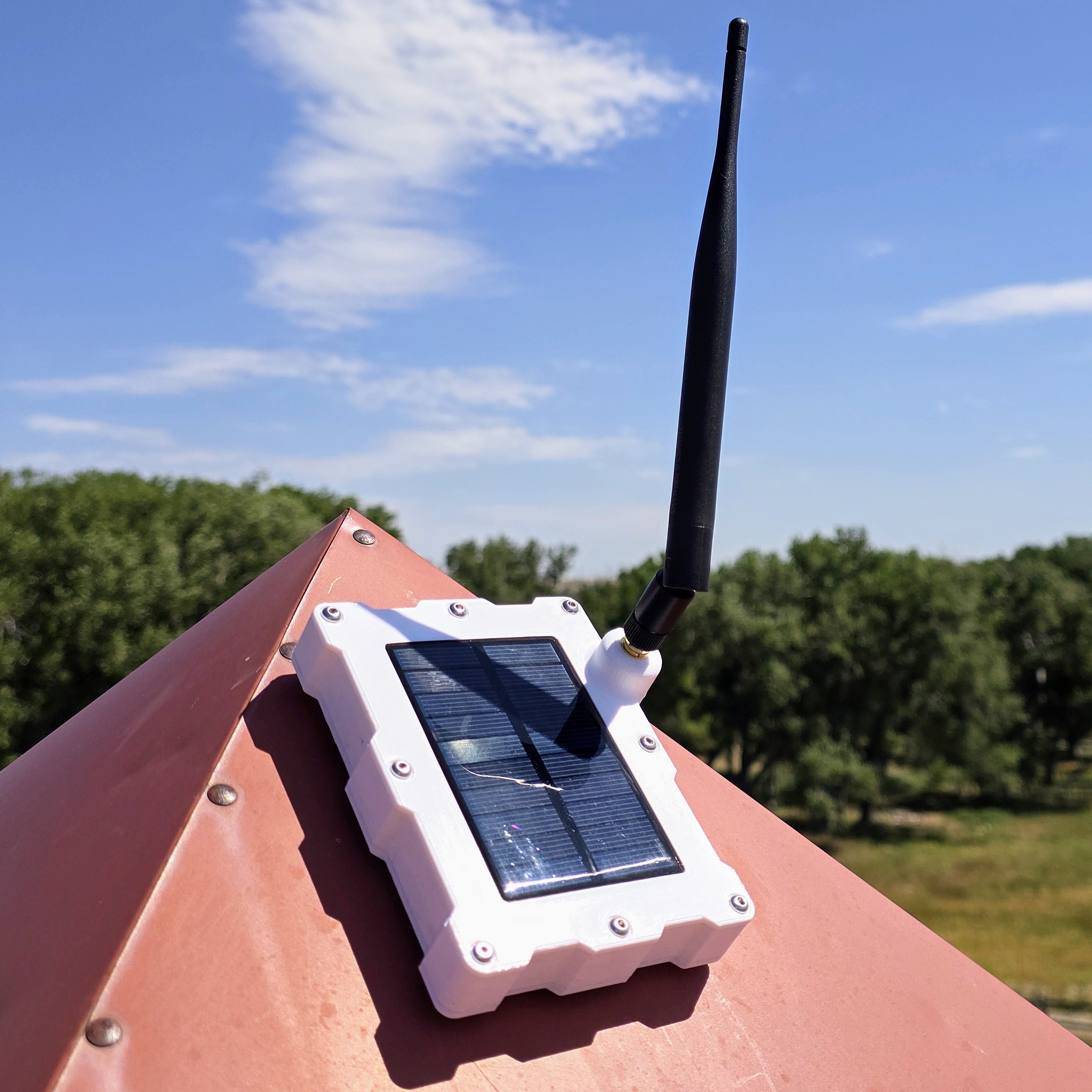

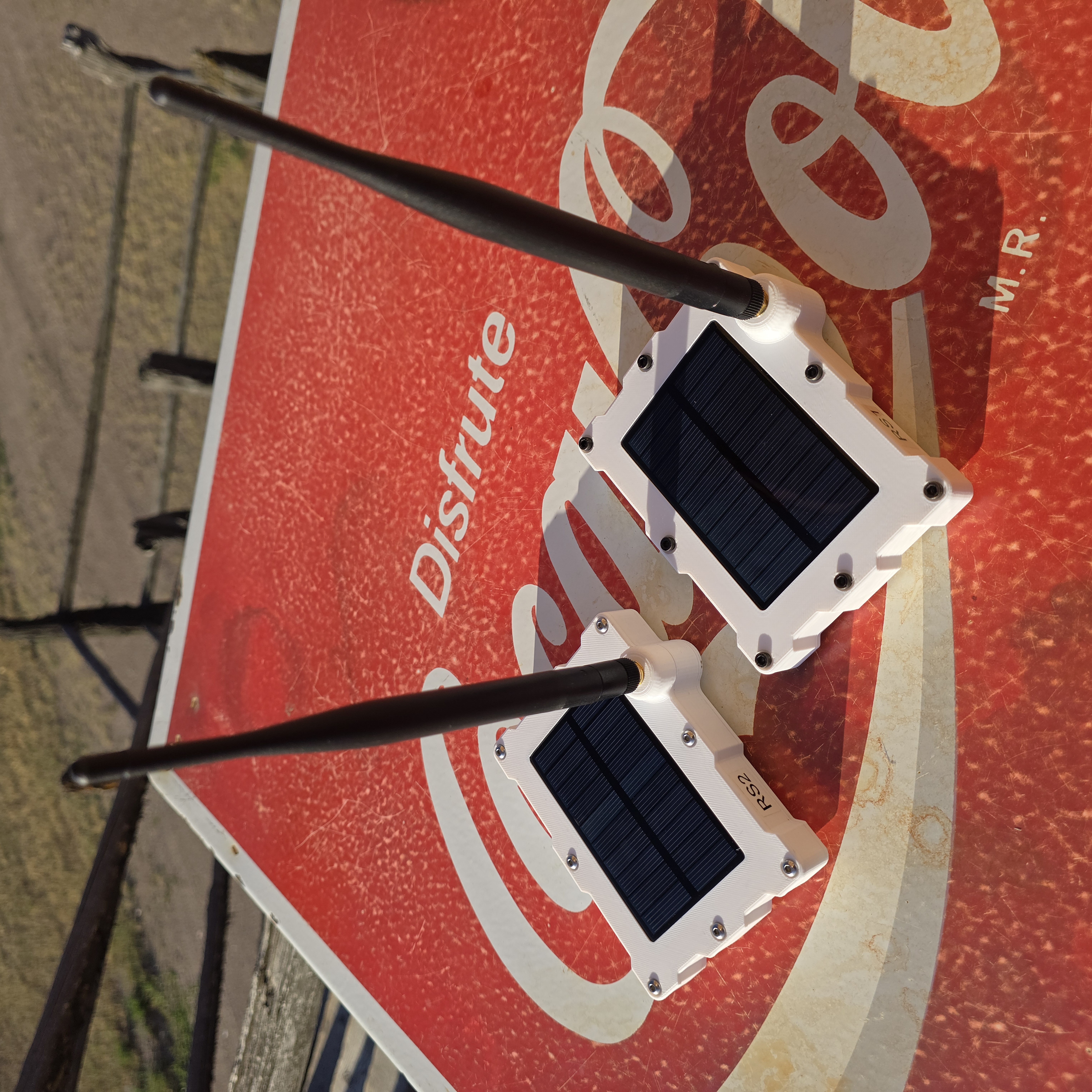

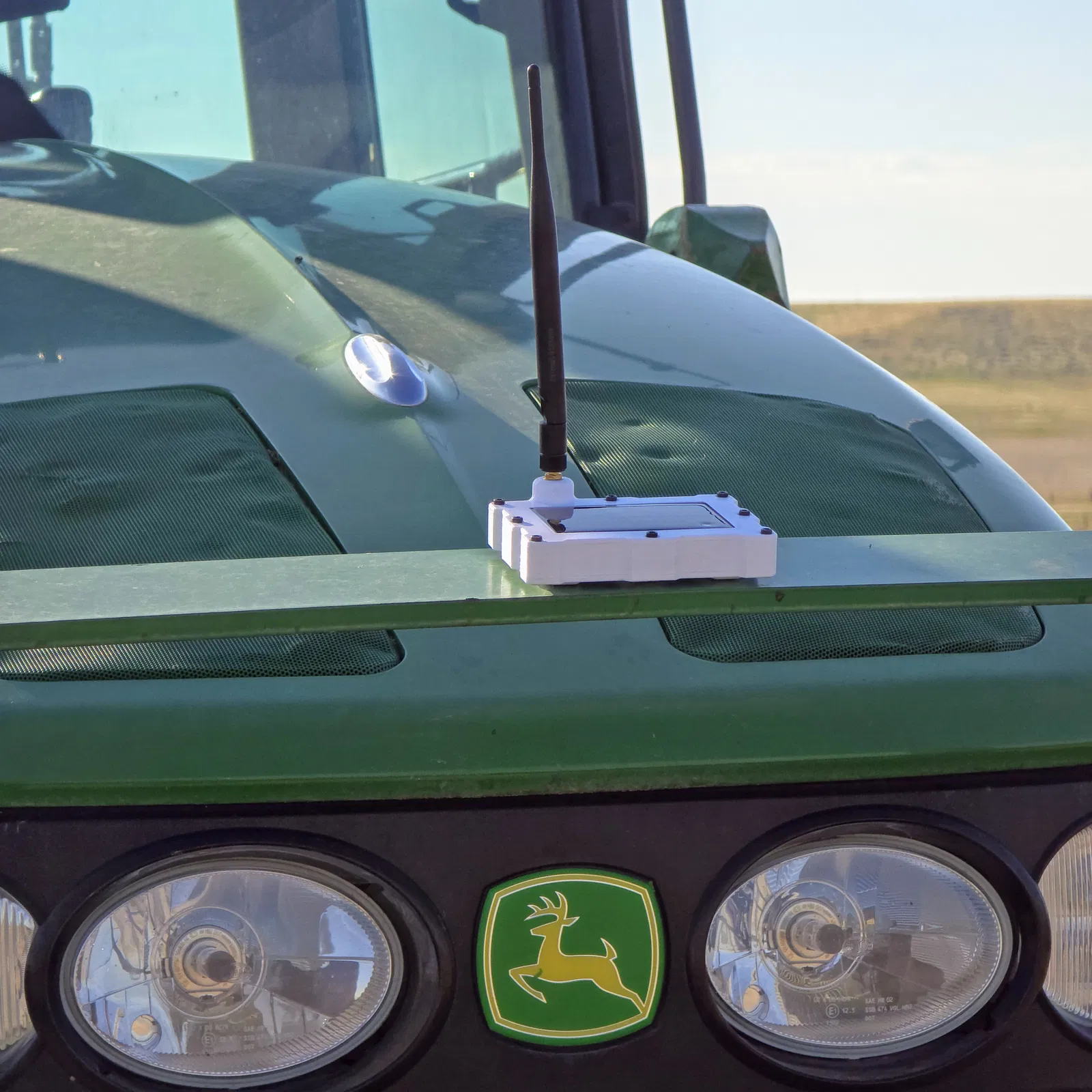

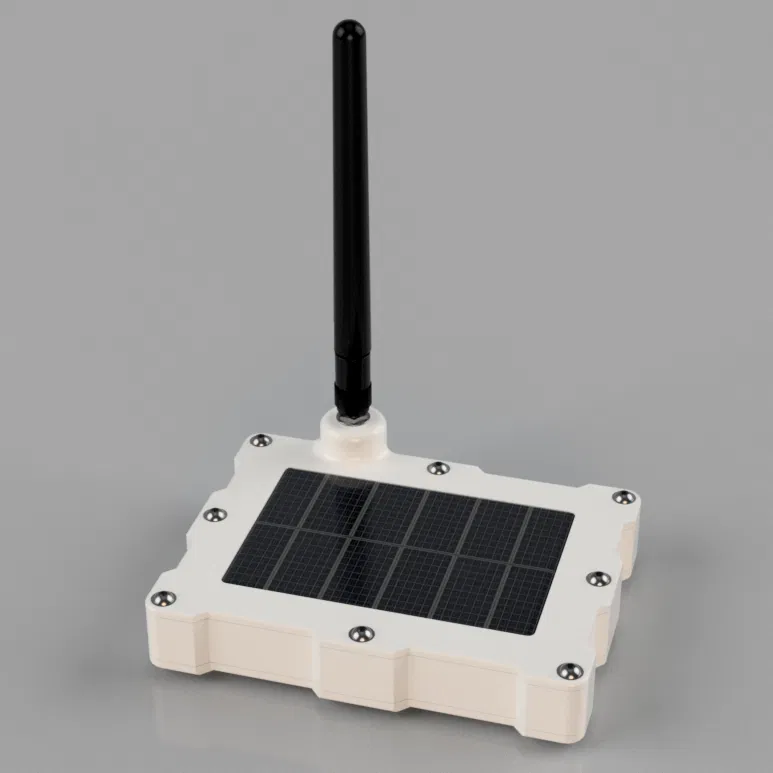

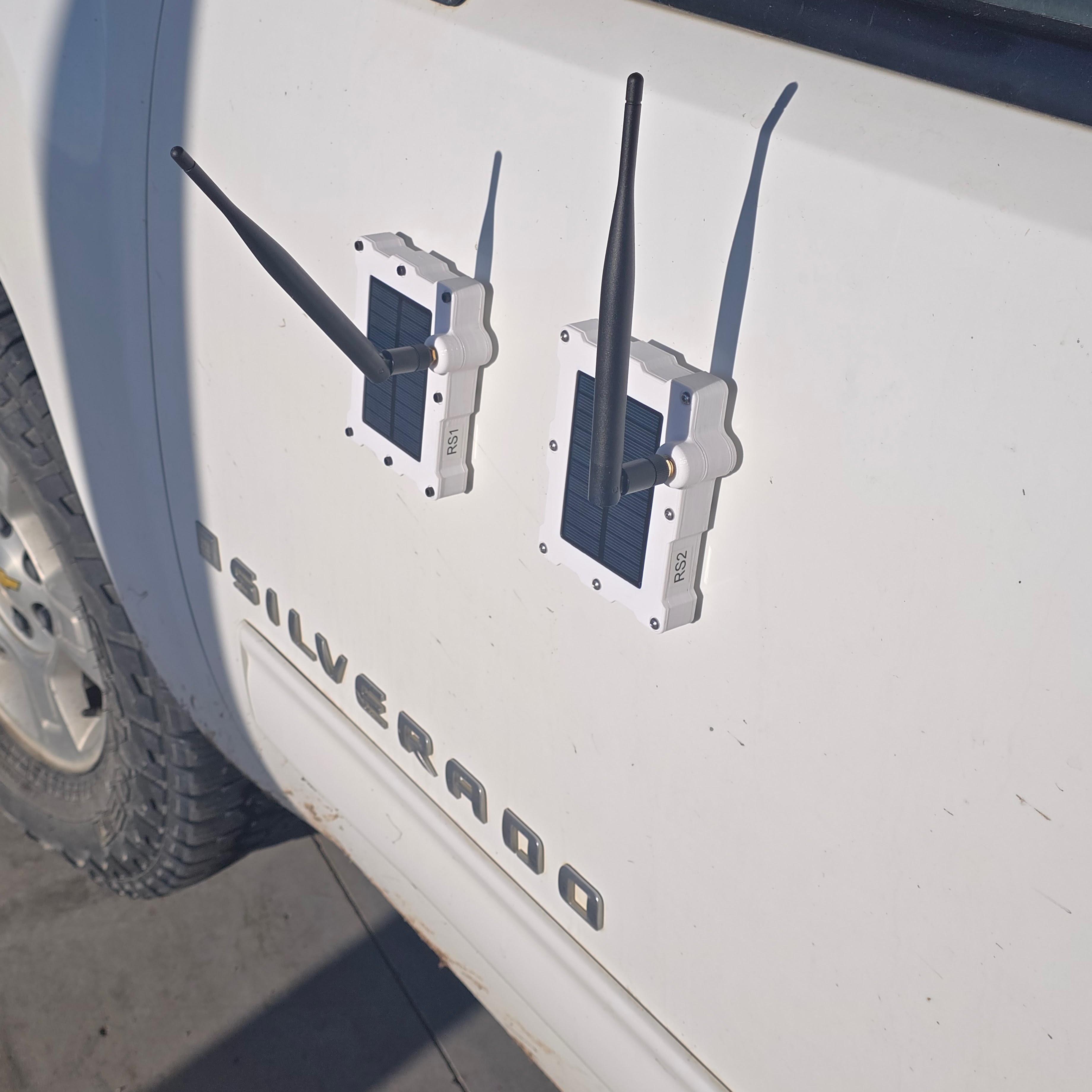

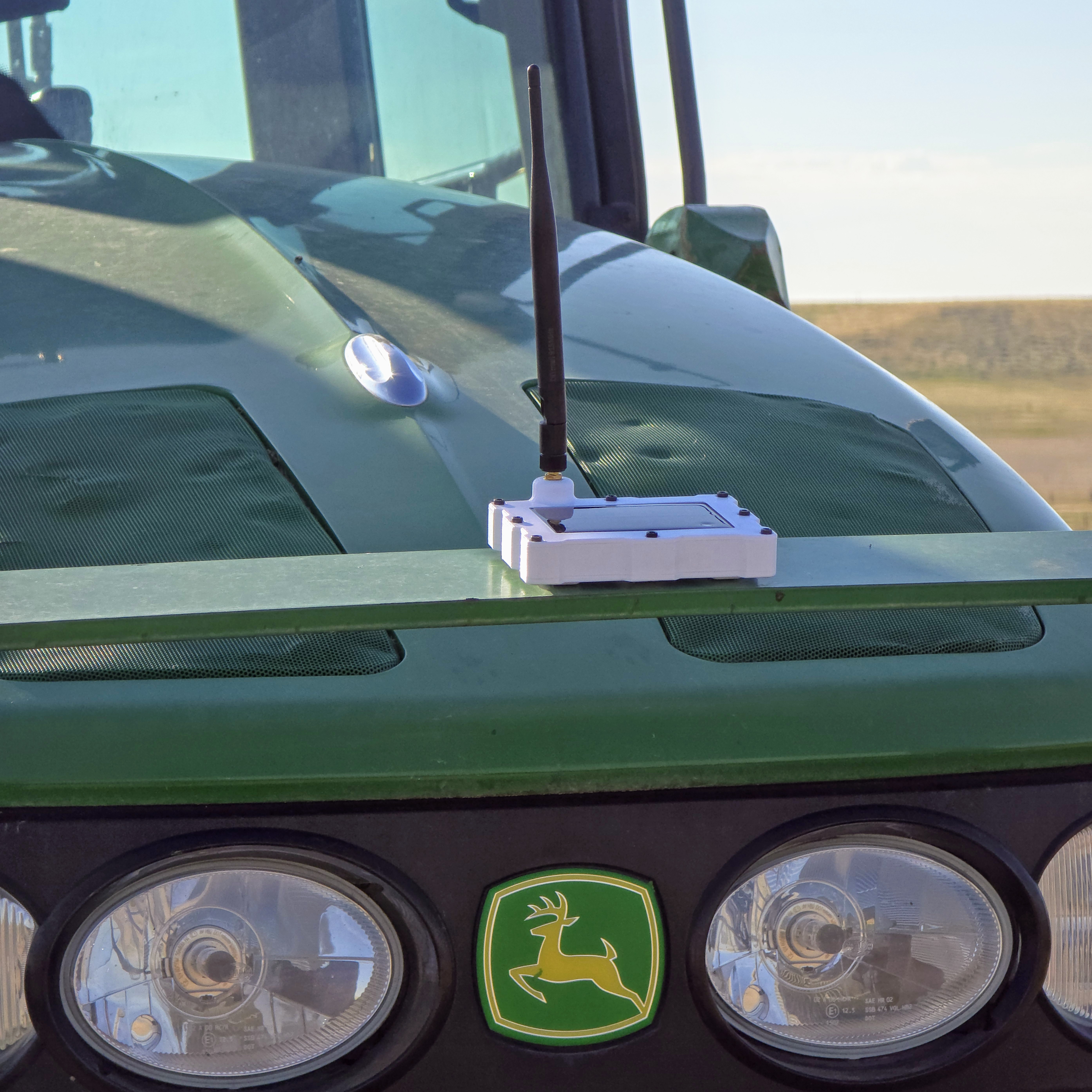

Cái mục tiêu của tui là tạo ra một cái hộp đựng năng lượng mặt trời bền bỉ, có ăng-ten SMA để xài với Meshtastic. Nó xài 3 cục nam châm neodymium mạnh để gắn chắc chắn lên mấy thứ có thể hút nam châm được, như xe địa hình, nóc xe, với nhiều thứ khác nữa. Tui cũng cố gắng làm cho nó có khả năng chống nước bằng cách dùng gioăng TPU, mà tui không dám chắc là nó chống nước 100% đâu, nên xài trong thời tiết xấu thì rủi ro tự chịu nha. Tuy nhiên, tui đã xài thử dưới trời mưa khoảng 3 inch theo cả chiều dọc lẫn chiều ngang mà không bị vô nước. Có thể sẽ có mấy cái khe hở nhỏ ở chỗ mấy cái gioăng bị ép, cái này bình thường thôi à, tui cố gắng làm nhỏ nhất có thể mà vẫn đảm bảo gioăng được ép chặt.

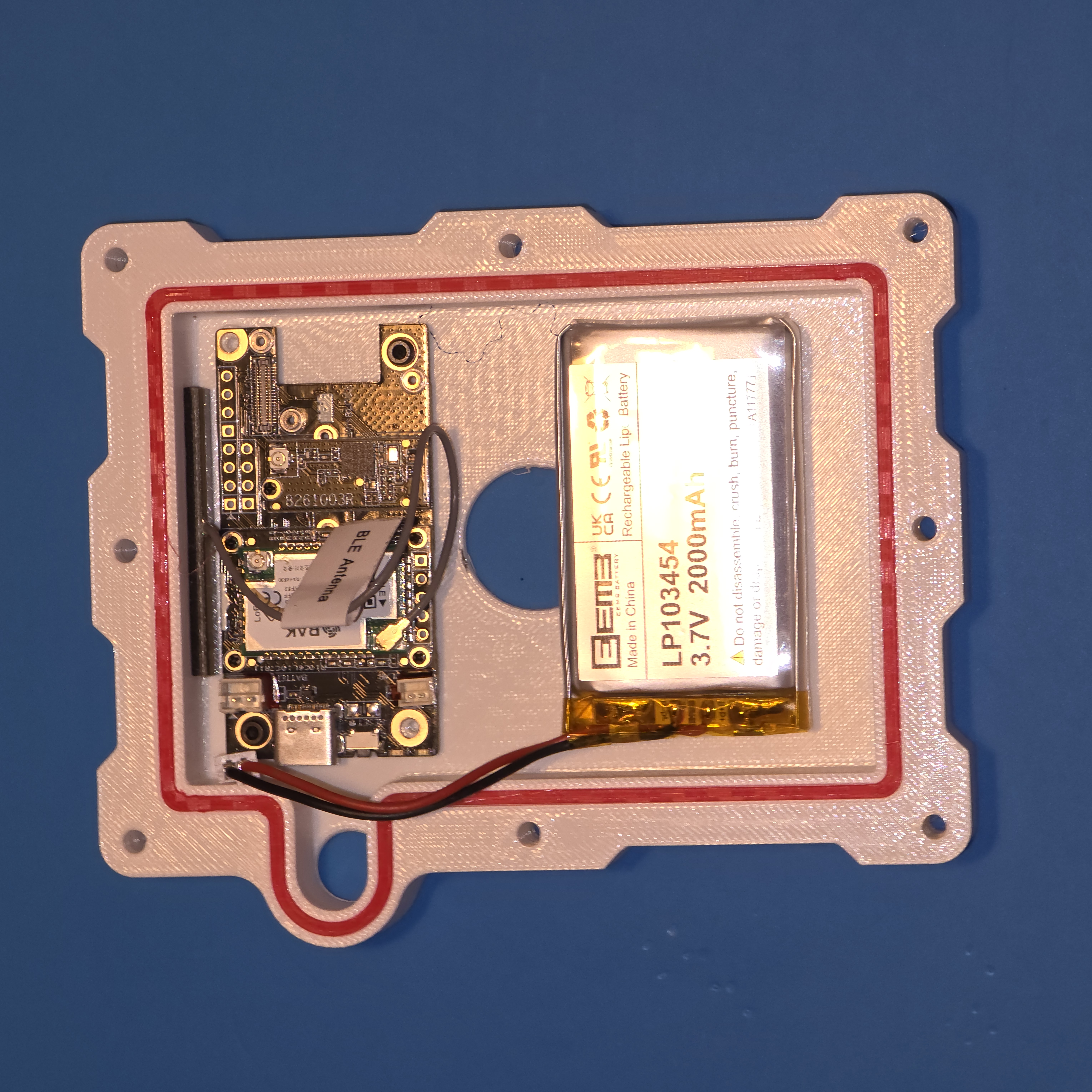

Mẫu này xài tấm pin mặt trời 5v 0.8w, công suất không cao lắm nhưng đủ để chạy RAK4631 theo tui test rồi. Kích thước tấm pin có thể khác nhau tùy hãng nên tui có làm mấy phiên bản khác nhau cho phù hợp. Cái bản tui chụp hình là xài tấm pin 60x90 đó. Khoang pin thì khoảng 60x40x12, nên chắc là chứa được mấy cục pin nhỏ hơn kích thước đó.

Tui nghĩ lắp ráp cái này cũng đơn giản thôi, mà nếu có gặp khó khăn gì thì cứ hỏi nha, tui sẵn sàng giúp đỡ. Tui có để sẵn file STEP chung với file STL và 3MF để anh em dễ dàng chỉnh sửa theo ý mình. Chúc anh em xài vui vẻ!

Dụng cụ cần thiết:

• Máy in (hiển nhiên rồi)
• Tua vít lục giác
• Cờ lê
• Máy hàn và thiếc hàn
• Kìm bấm cos cho ZHR2 (nếu tự làm dây nối pin mặt trời)

Danh sách linh kiện:

• Các bộ phận in 3D (mỗi loại 1 cái)

• 8 con ốc M3x20

• 8 con đai ốc M3

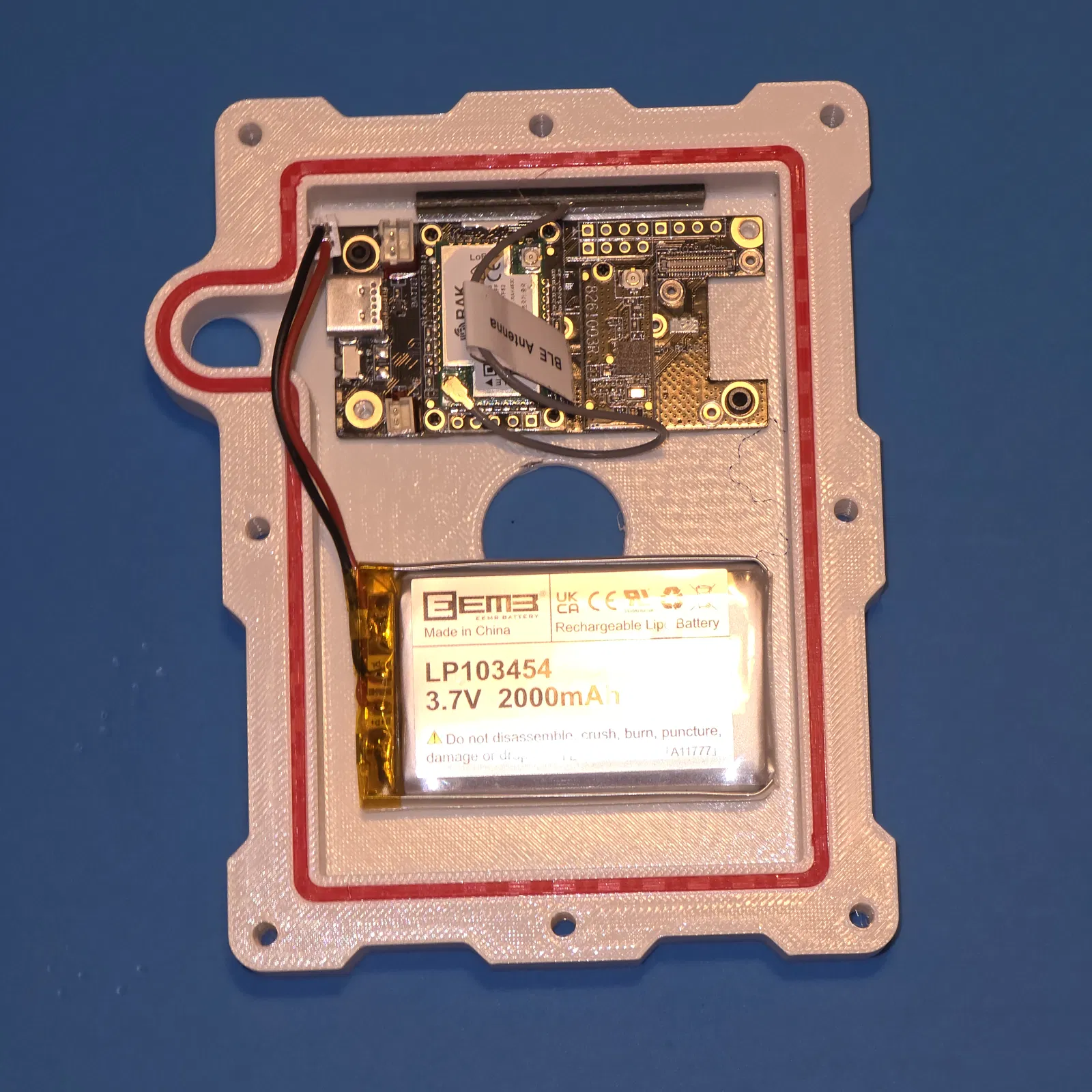

• 1x Pin LiPo 3.7v* (Max 60x40x12mm cho bản pin 60mm) - tui chọn nè

• 1x Tấm pin mặt trời 5v 0.8W (Kích thước có thể từ 60x90 đến 80x90)

• 1x RAKWireless RAK19007+RAK4631

• 1x Dây nối pin mặt trời RAKWireless hoặc dây ZHR2 2 lõi*

• 3x Nam châm Neodymium có keo dán (60x10x3mm)

• 1x Cáp IPEX cái ra SMA (10cm)

• 1x Ăng-ten LoRa SMA tùy chọn

• Nhớ kiểm tra đúng cực của pin và pin mặt trời nha, không là hư board hoặc pin đó!

Tham khảo thêm datasheet RAK19007 nếu cần, có nhiều thông tin hữu ích lắm!
