HomeRacker - Core: Hệ thống giá đỡ đa năng

HomeRacker - Core

https://homeracker.org/

🚨Mô tả này gần như là bản sao 1:1 từ bản gốc trên Makerworld. Hầu hết các liên kết của mẫu và bộ sưu tập sẽ dẫn đến đó.

A fully modular universal rack building system for virtually any “racking needs” (Server Rack, bookshelf, shoe rack, you name it).

Với mẫu lõi này, bạn có thể tạo ra các giá đỡ cơ bản để xây dựng tiếp. Nó được thiết kế chú trọng tính mô-đun, vì vậy bạn không bao giờ thực sự phải quyết định khi nào nên mua giá đỡ 10"/19" lớn hơn tiếp theo hoặc thay đổi tiêu chuẩn. HomeRacker phát triển cùng với nhu cầu của bạn. Bạn có thể bắt đầu với một Pi-Rack nhỏ và có thể kết thúc với giá đỡ 10" (hoặc thậm chí 19")... hoặc nhiều giá đỡ, hoặc nhiều giá đỡ được lắp ráp trực tiếp với nhau. Thực sự không có giới hạn về quy mô bạn muốn xây dựng.

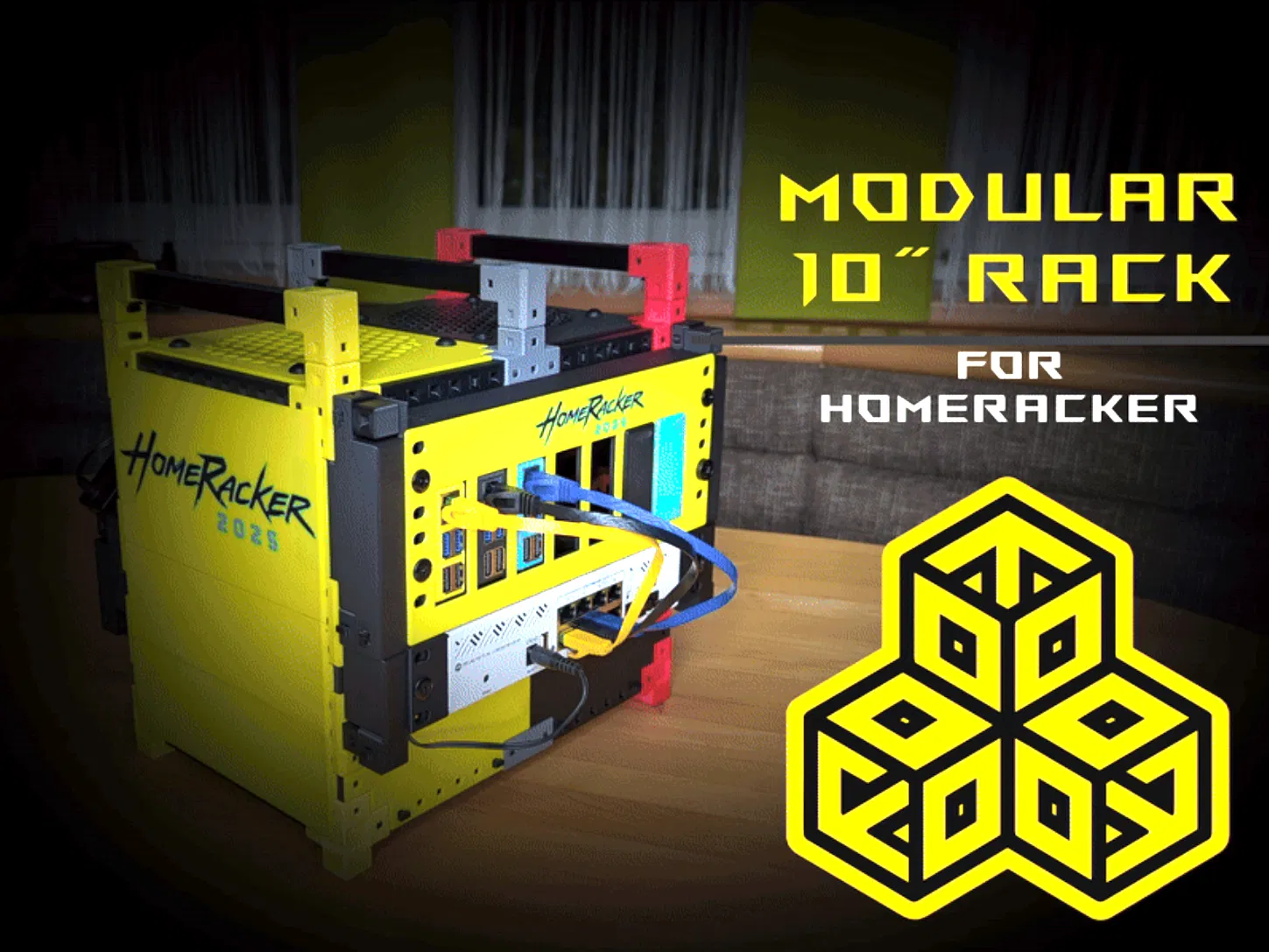

Ví dụ, bạn có thể xây dựng một giá đỡ 10" theo chủ đề Cyberpunk với tối ưu hóa luồng không khí cho RaspPis của bạn như thế này:

Cái này có thể được tìm thấy TẠI ĐÂY. Nó chứa tất cả các bộ phận từ các dự án bên dưới (HomeRacker Core, PiMount, 10" Mount, Airflow Kit) và là một minh chứng hoàn hảo về cách HomeRacker có thể được sử dụng.

Trong hộp có gì??

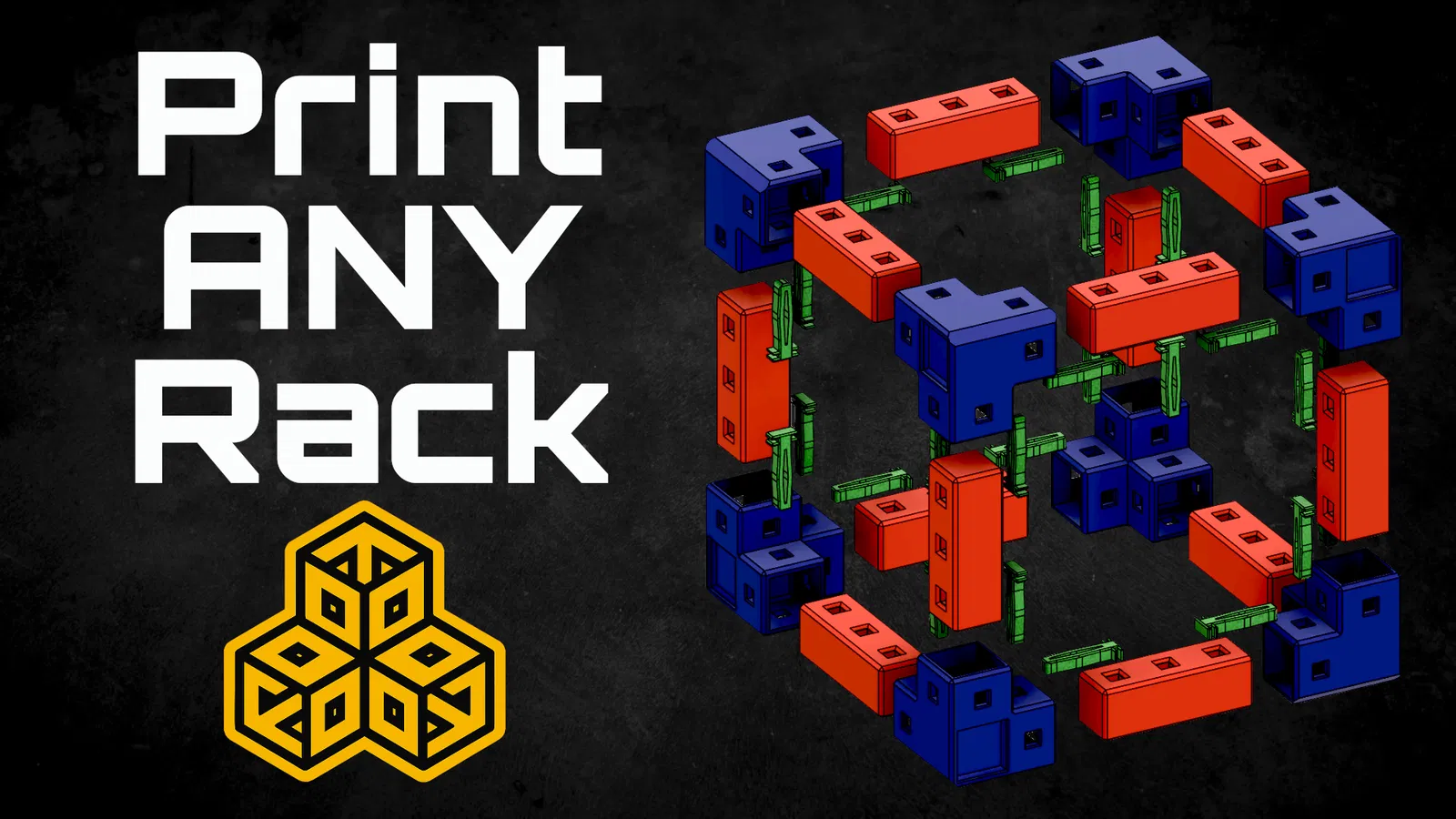

Mẫu này chứa các bộ phận lõi của HomeRacker, bao gồm:

• các thanh đỡ với nhiều kích cỡ khác nhau
  • một phần của hồ sơ in (x2 - x17)
  • thư mục: Supports (x2 - x25)
• các bộ nối với mọi cách kết hợp có thể
  • một phần của hồ sơ in
  • thư mục:
    • Connectors - Standard
    • Connectors - Feet
    • Connectors - Pull-Through
• Chốt khóa (Lock-Pins)
  • một phần của hồ sơ in
  • tệp: Core_Lock Pin_vx
• Thanh đỡ chéo (Diagonal Supports) để làm bộ ổn định cho các công trình lớn
  • KHÔNG phải là một phần của hồ sơ in
  • thư mục: Supports - Diagonal

Khi nhập các tệp step riêng biệt vào slicer của bạn

Hãy đảm bảo TỰ ĐỘNG XOAY mỗi bộ phận.

Không bộ phận nào cần hỗ trợ in khi chúng được tự động xoay (trừ một vài bộ phận chéo).

Việc in các thanh đỡ ở chế độ tự động xoay (lỗ chốt khóa thẳng đứng) là cực kỳ quan trọng để đảm bảo cơ chế chốt khóa hoạt động đúng.

Tuyên bố miễn trừ trách nhiệm nhỏ

Các bộ phận này chỉ cho phép bạn xây dựng các giá đỡ cơ bản mà không có bất kỳ bộ phận gắn kết nào. Tôi làm việc trong thời gian rảnh để mang đến các bộ điều hợp và giá đỡ mới cho hệ thống lõi, nhưng tôi sẽ không thể bao quát hết mọi thứ. Và đó là lúc bạn tham gia: HomeRacker dựa trên một tiêu chuẩn mở (Xem Thông số kỹ thuật), mà bất kỳ ai cũng có thể sử dụng miễn phí (ngay cả cho mục đích thương mại) để xây dựng các sáng tạo của riêng mình. Vì vậy, hãy sáng tạo và chia sẻ các mẫu của bạn với tôi (tại Github). Tôi rất muốn thêm chúng vào danh sách tại đây:

Thanh đỡ chéo

Phần bổ sung mới nhất cho mẫu lõi là Thanh đỡ chéo, chúng hoạt động như bộ ổn định để hỗ trợ các công trình chịu tải hoặc lớn. Chúng có 5 kiểu kết hợp để bao phủ nhiều hướng có thể (xem ảnh chụp màn hình) và cũng có gần như mọi kích thước có thể in được.

Tôi đã tải lên các tệp BambuStudio (3mf) bổ sung với tất cả các kích thước có thể in được.

Vui lòng tìm chúng trong thư mục có thể tải xuống có tên Supports Diagonal

hoặc dưới dạng tệp f3d tham số trong Original Fusion 360 Files

Bộ sưu tập HomeRacker Chính thức

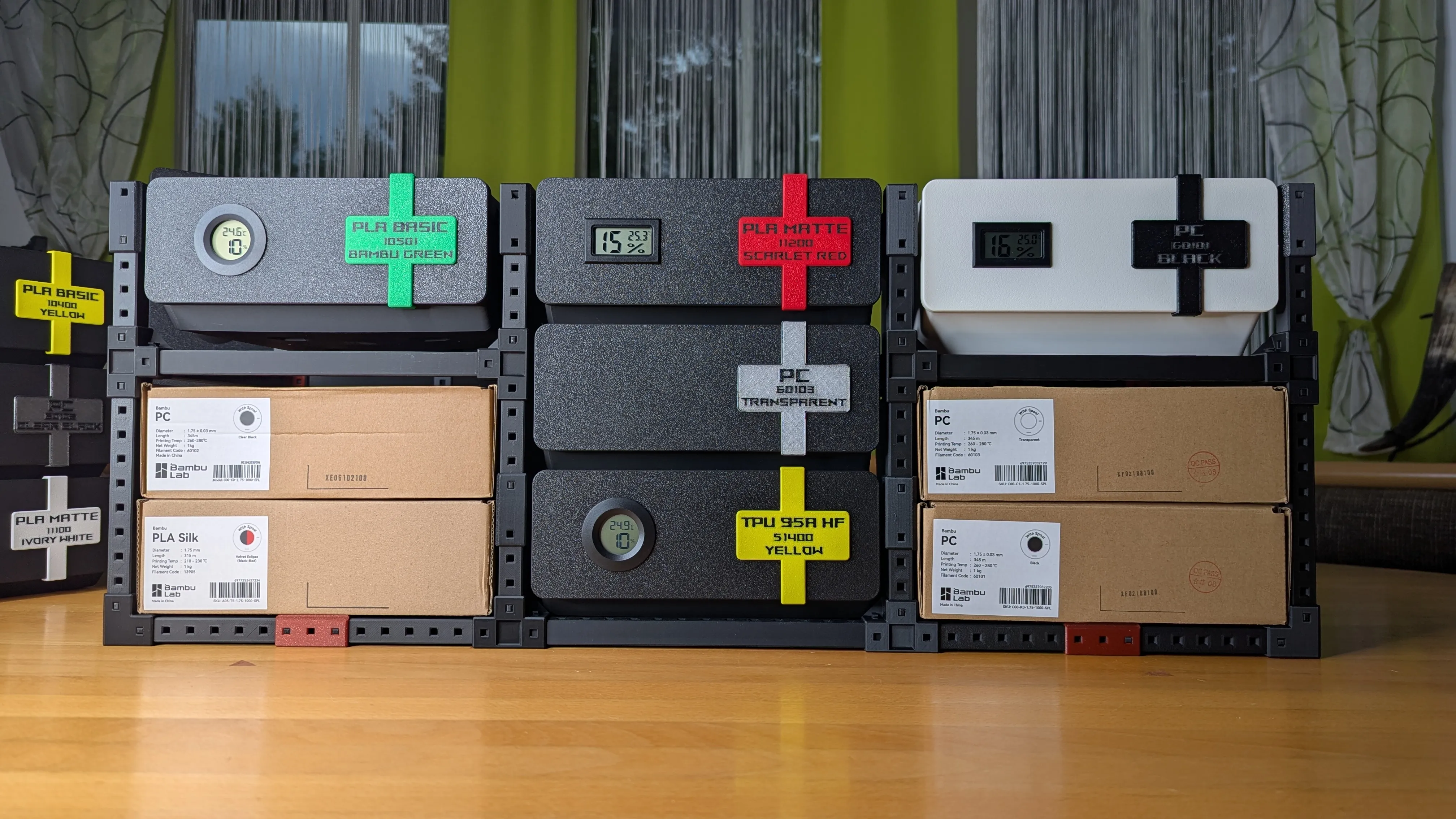

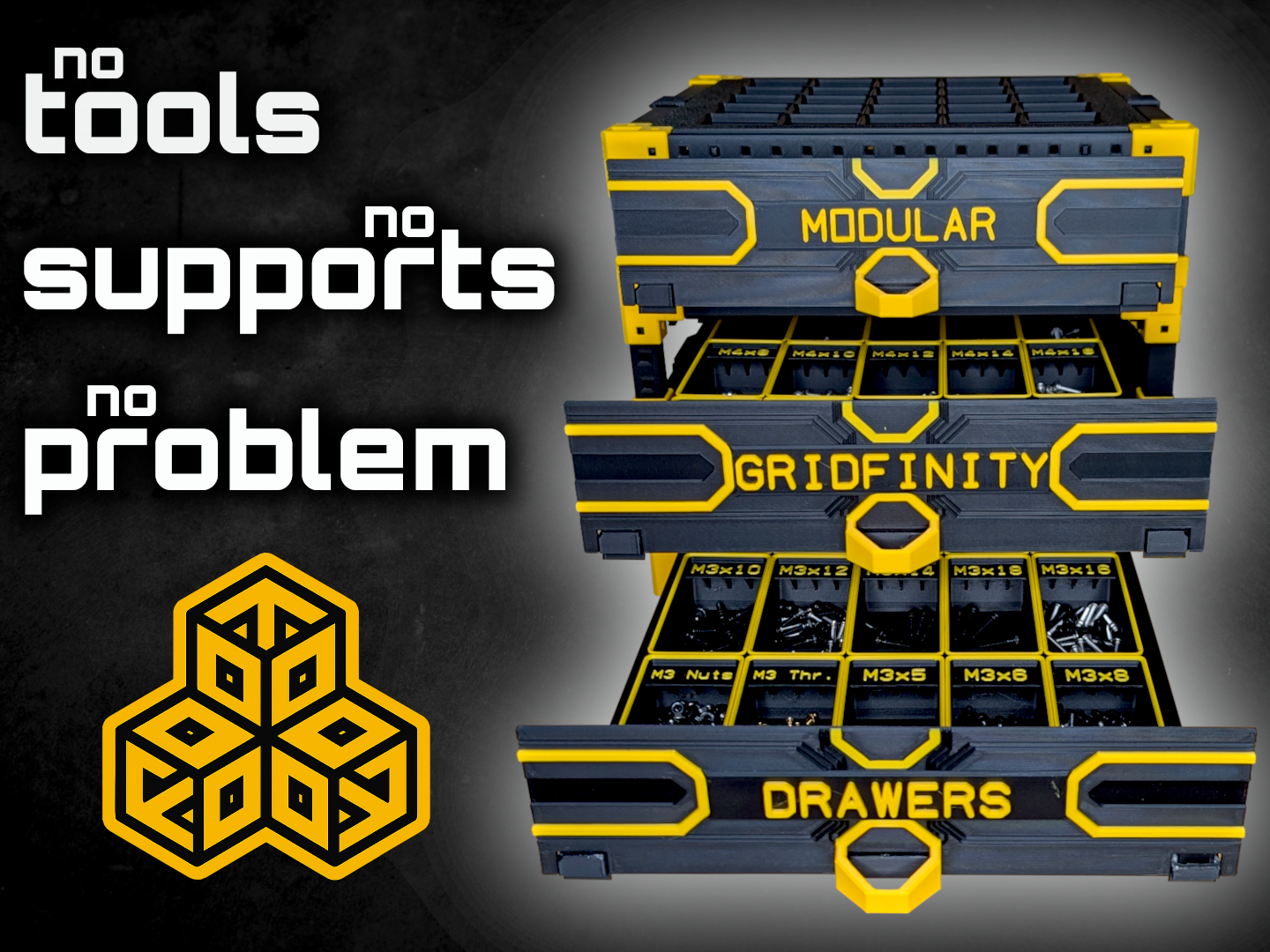

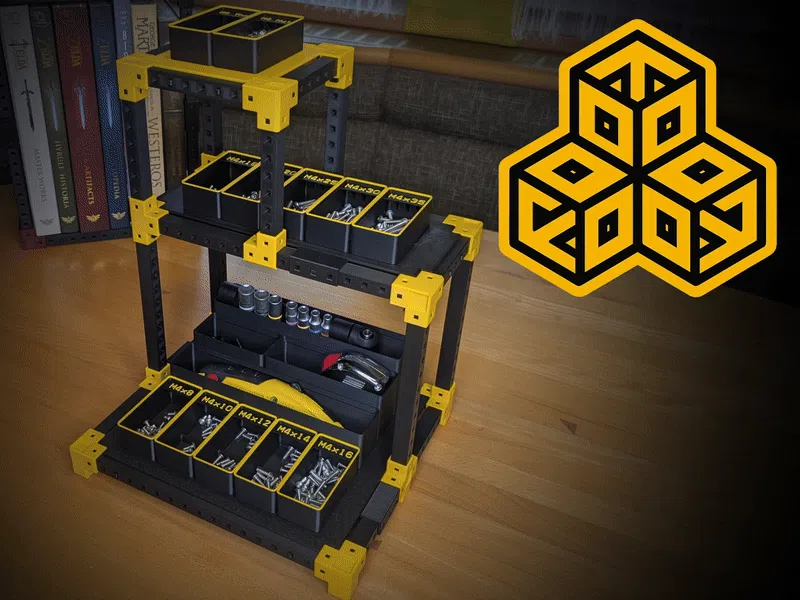

Đây là một số dự án nổi bật tôi đã tạo bằng cách sử dụng HomeRacker-Core làm cơ sở:

⚙ Thông số kỹ thuật

Mẫu này dựa trên đặc tả HomeRacker mã nguồn mở, bạn có thể tìm thấy tại đây:

https://homeracker.org/

Tôi thực sự không thích trình soạn thảo WYSIWYG này, đây là lý do tại sao tôi tạo trang trên, được lấy từ Github. Vì vậy, trang web sẽ luôn là nguồn thông tin chính xác. Nếu bạn muốn nêu bất kỳ vấn đề nào, vui lòng cân nhắc mở một vấn đề trên Github.

🏘 Do Cộng đồng phát triển

Nhiều bạn đã chia sẻ những ý tưởng tuyệt vời với tôi — cảm ơn! Thật không may, thời gian của tôi rất hạn chế. Đó là lý do tại sao tôi tạo ra đặc tả mở (xem Thông số kỹ thuật), để bất kỳ ai cũng có thể tạo các tiện ích mở rộng và mẫu cho HomeRacker mà không bị hạn chế giấy phép. Nếu bạn có một ý tưởng và khả năng thiết kế mô hình CAD, xin cứ tự nhiên — tôi rất vui lòng liên kết các sáng tạo của bạn vào danh mục! Nếu bạn không quen với thiết kế CAD, đừng ngần ngại gửi ý tưởng của bạn cho tôi với càng nhiều chi tiết càng tốt.

Xem Danh mục Cộng đồng

Gửi ý tưởng hoặc bình chọn cho chúng tại đây trên GitHub!

Tham gia Máy chủ Discord KellerLab

🚀💰 Mẫu lõi: Sử dụng Miễn phí và Tự do Thương mại

Mẫu lõi là, và sẽ luôn là, miễn phí để bạn sử dụng! ✅

Nó được chia sẻ theo giấy phép CC-BY-SA, cho phép sử dụng thương mại. Điều này có nghĩa là bạn có thể tạo các tiện ích mở rộng và các phiên bản phái sinh phức tạp, và thậm chí tính phí cho chúng! 🤑

Tôi khuyến khích sự tự do này để khuyến khích việc tạo ra các tiện ích mở rộng chất lượng cao cho cộng đồng! 💡 Tôi cũng sử dụng cách tiếp cận thương mại này cho các tiện ích mở rộng của riêng mình (bằng cách làm cho chúng trở nên độc quyền).

Điều duy nhất bạn phải làm là cung cấp sự ghi nhận phù hợp cho tôi (CC-BY-SA) bằng cách liên kết đến hồ sơ MakerWorld của tôi: https://makerworld.com/en/@kellerlab 🙏

⚠ Ranh giới Quan trọng đối với các Tiện ích mở rộng của Tôi

Chính sách này chỉ áp dụng cho Mẫu lõi. Bạn có thể thương mại hóa các tiện ích mở rộng bạn tạo, nhưng tất cả Kellerlab Extensions và các phiên bản phái sinh khác mà tôi phát hành là tài sản trí tuệ của tôi và không bao gồm trong sự tự do thương mại này.

☕ Hỗ trợ

Nếu bạn đánh giá cao mẫu này và muốn mua cho tôi một ly cà phê, bạn có thể làm điều đó tại đây: https://ko-fi.com/kellervater Hoặc đơn giản là quét Mã QR này:

📜 Nhật ký thay đổi

[2025-10-24]

• 🌍 Xuất bản lần đầu trên Printables
