Giới Thiệu

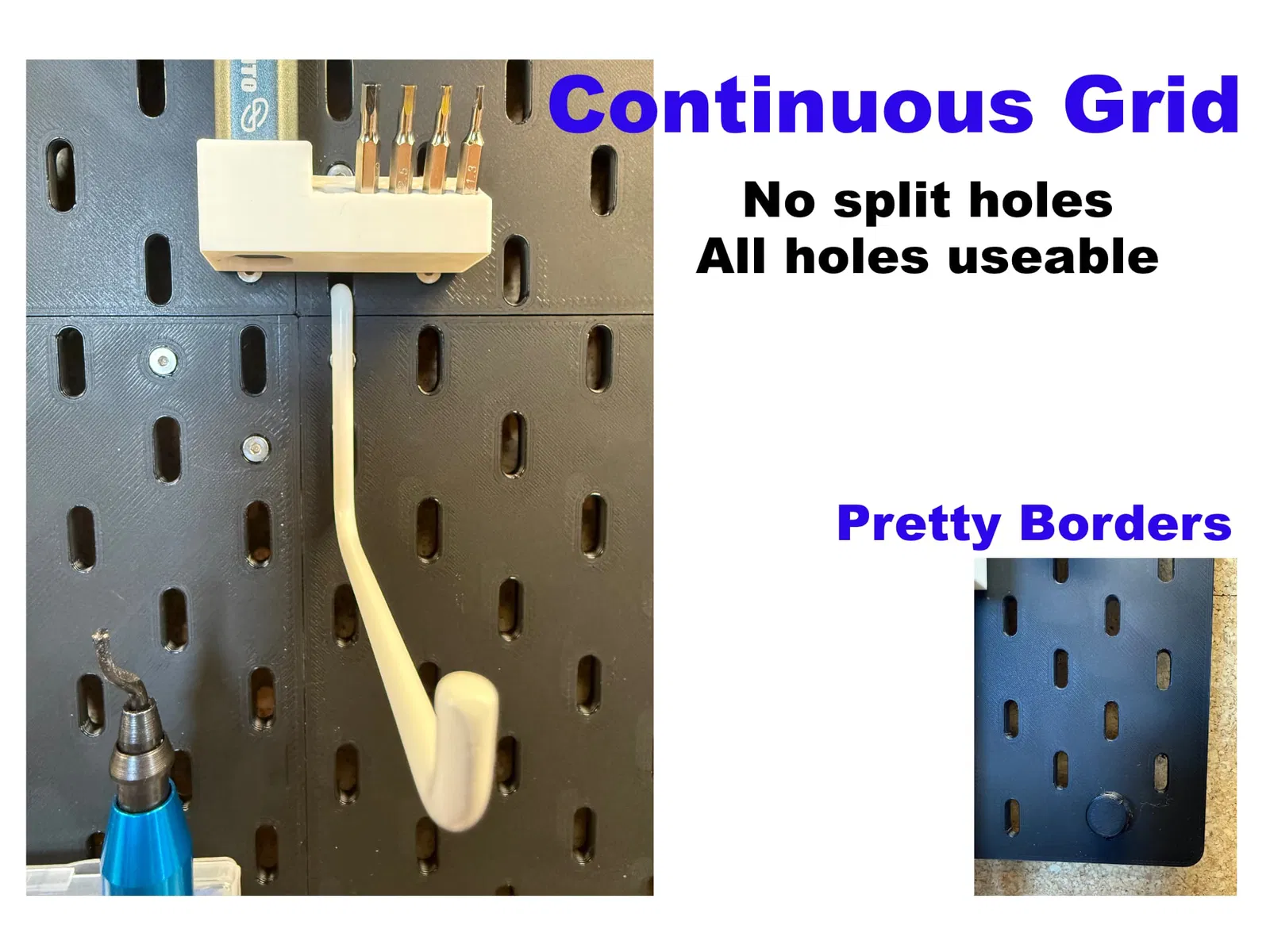

Mấy cái mẫu Skadis module khác mà tui tìm được á, thì hoặc là bị thiếu lỗ, hoặc là bị chia đôi lỗ ở giữa chỗ nối. Tui hem thích kiểu đó nên tui tự làm cái của riêng mình từ đầu luôn. Nói trước là cái này tui ghi hơi nhiều á, hem phải vì in hay lắp ráp khó đâu, mà là vì nó siêu linh hoạt luôn đó nha.

• Không cần support
• Lắp ráp dễ dàng
• Khả năng vô tận
• Bộ đầy đủ cho:
  • Mini (cho mấy máy in bed nhỏ như Prusa mini)
  • Standard (cho máy in bed tiêu chuẩn như Prusa MK4)
  • XL (cho máy in bed lớn như Prusa XL)

LƯU Ý: Hướng dẫn in ở dưới nha

Hệ thống Skadis module này xài mấy cái gạch nối và khay nối nhãn hiệu đơn giản để tạo thành một tấm Skadis lớn vô tận (hoặc nhỏ cũng được luôn). Có hai bộ khay nha:

Bộ 1

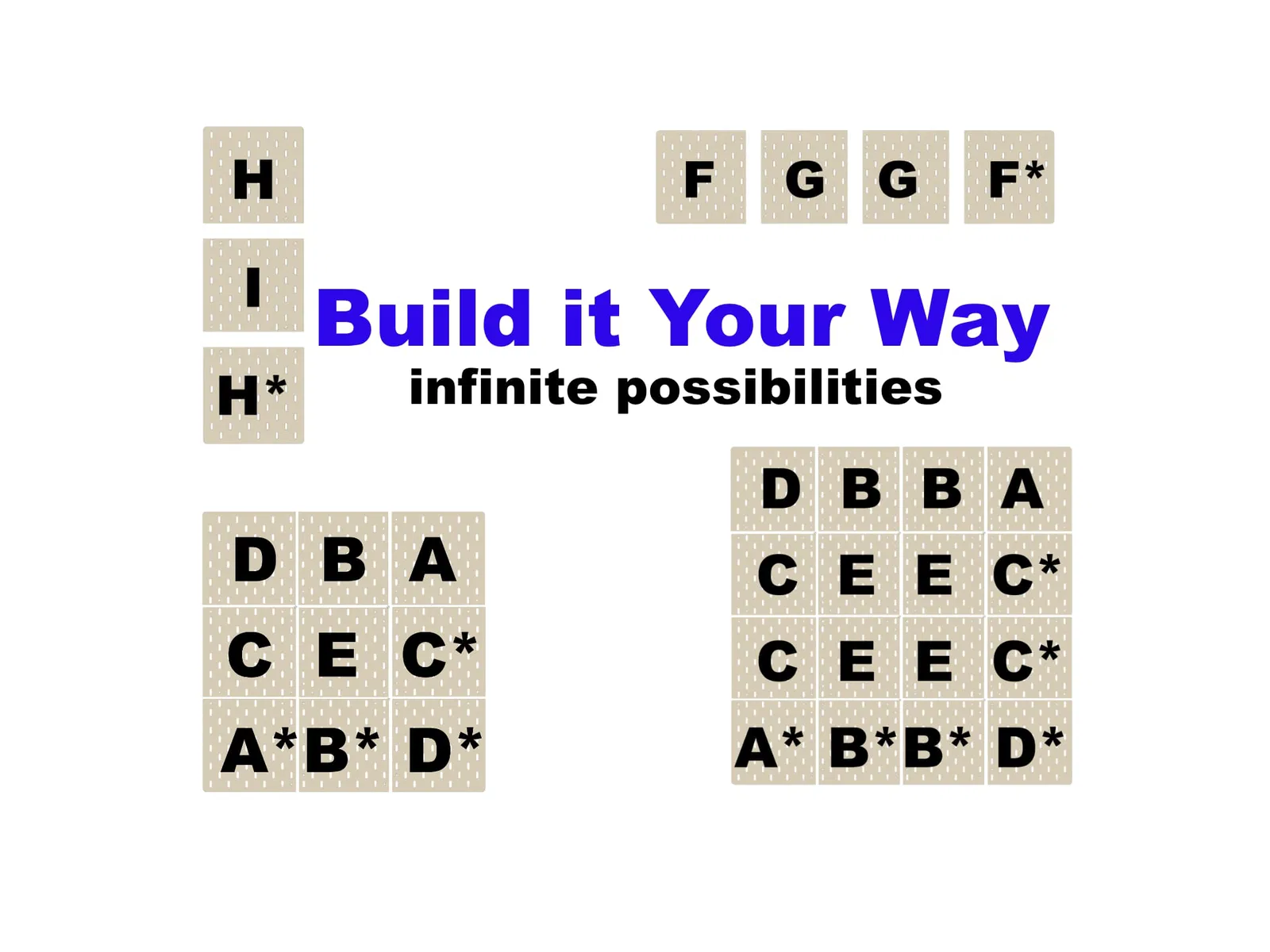

Bộ đầu tiên có 5 khay chính (A-E), và 4 trong số đó có thể xoay được (đánh dấu sao *) để tạo thành một lưới hoàn chỉnh với viền xung quanh.

Cấu hình nhỏ nhất cho bộ này chỉ cần 4 góc thôi (2x A + 2x D) tạo thành lưới 2x2. Bạn có thể bắt đầu với cái này rồi mở rộng sau.

Để tăng kích thước tổng thể thì chỉ cần thêm mấy khay cạnh [B, C] và khay giữa [E] thôi.

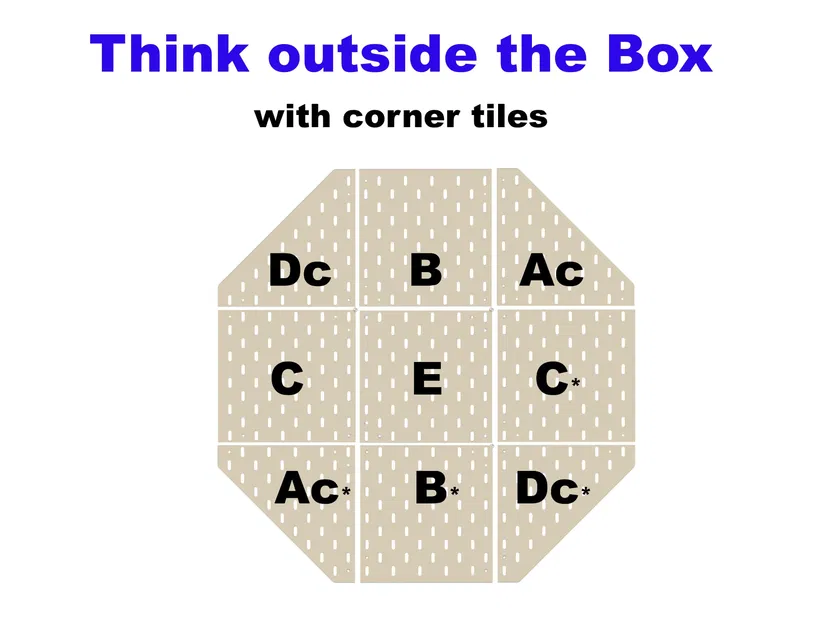

Thoả sức sáng tạo với mấy khay góc (Ac / Dc) nha

Bộ 2

Tạo một cột dài bao nhiêu cũng được,

hoặc một hàng ngang; tất cả đều có viền bo tròn đẹp mắt.

THƯỞNG: Có tặng kèm một khay đơn bo viền đầy đủ nếu bạn chỉ cần một khay nhỏ.

In ấn

• Tui đã in mẫu này bằng cả lớp cắt 0.20 với đầu phun 0.4, lẫn lớp cắt 0.40 với đầu phun 0.6, đều không có vấn đề gì.
• Không cần support cho bất kỳ bộ phận nào ở hướng thiết kế:
  • Nằm nghiêng trên mặt phẳng đối với các khay nối
  • Mặt trước úp xuống (nhãn và lỗ khay nối hướng lên) đối với các khay
• Tui thấy in infill hình tam giác là ổn với mẫu này, nhưng bạn cứ thử nghiệm thoải mái nha
• Để tiết kiệm vật liệu và thời gian, tui in phần đáy (phần nhìn thấy) 3 lớp và phần trên (phần áp vào tường) chỉ 2 lớp thôi

Số lượng khay nối bạn cần sẽ tùy thuộc vào cấu hình lưới của bạn. Hãy in và sắp xếp các khay của bạn trước, sau đó bạn có thể đếm xem mình cần bao nhiêu khay nối loại nào.

Lắp ráp

Có hai loại khay nối để ghép các khay lại với nhau. Chúng được thiết kế để in mà không cần support (nằm nghiêng trên một mặt).

Các khay được thiết kế cho ốc đầu bằng M3x12, và chúng sẽ siết trực tiếp vào khay nối. Để tăng độ chắc chắn, bạn có thể dùng đai ốc M3 ở mặt sau của khay nối.

LƯU Ý: Bất kỳ ốc M3 nào có chiều dài từ 8mm đến 24mm đều dùng được.

Khay nối sẽ khít chặt vào các khay (đôi khi cần gõ nhẹ cho đến khi bằng phẳng) nên chúng sẽ giữ khay chắc chắn trong khi lắp ốc.

MẸO: Làm từng phần nhỏ một vì di chuyển các khay lớn (chưa vặn ốc) có thể hơi khó.

TÍNH NĂNG: Các khay nối còn có tác dụng làm bộ đệm 20mm cách tường (như Skadis tiêu chuẩn); và chúng có lỗ để cố định khay vào tường ở những chỗ bạn có thể bị rung lắc (chủ yếu áp dụng cho lưới lớn). Thêm vào đó, các khay nối được thiết kế để không cản trở việc sử dụng các lỗ gần đó.

Thời gian xây dựng

Rồi, bạn đã xác định được mình cần khay nào và đã in chúng ra. Bạn sẽ cần ít nhất vài khay nối mỗi loại để bắt đầu; khi bạn bắt đầu lắp ráp, bạn sẽ hình dung rõ hơn mình cần bao nhiêu khay nối mỗi loại cho bản dựng cụ thể của mình.

Góc trong sẽ cần hai khay nối 3 chân (hiển thị có và không có đai ốc):

Cạnh ngoài sẽ cần một khay nối 2 chân đơn:

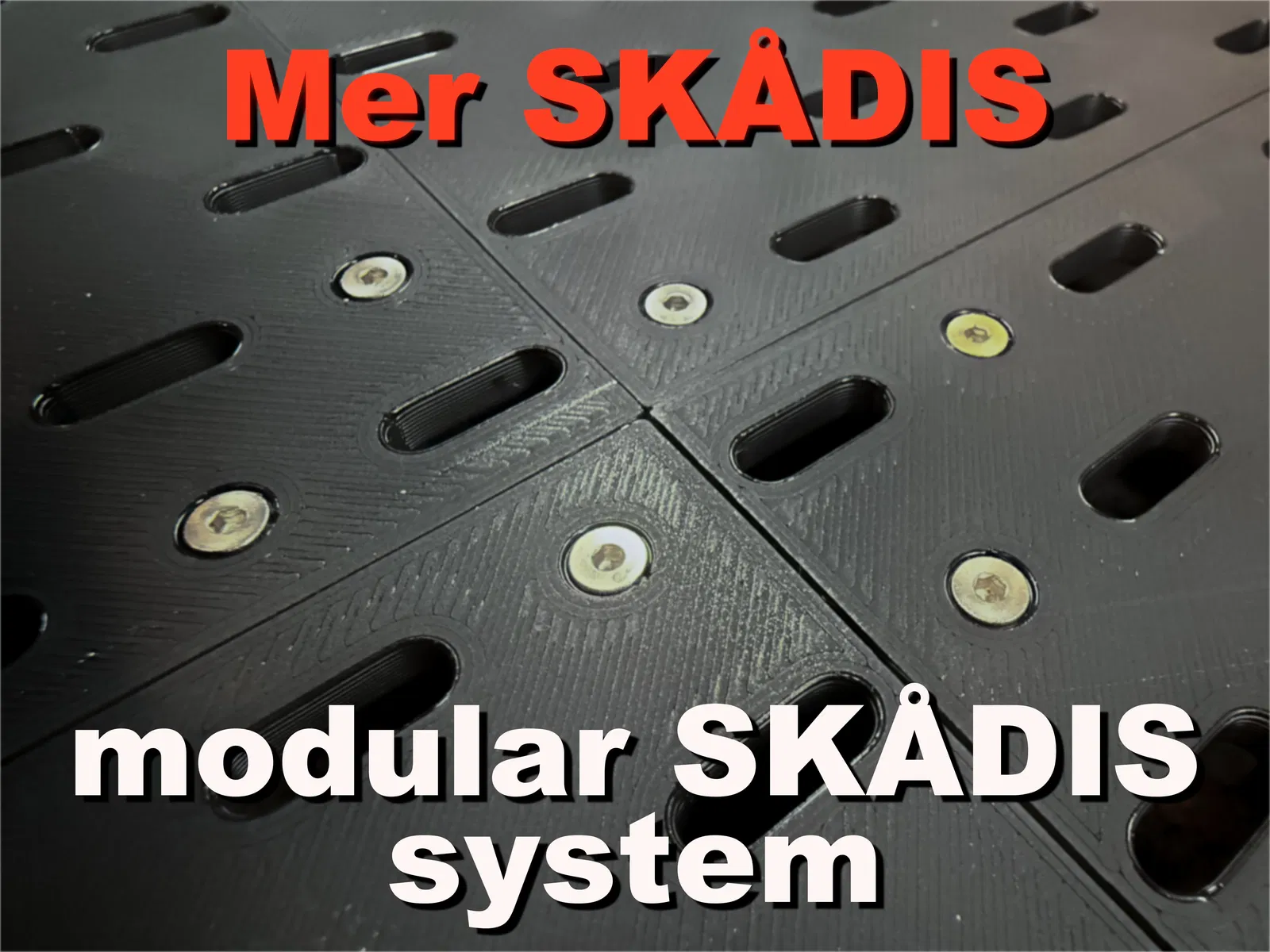

Ốc siết phẳng:

Lắp ráp hoàn chỉnh (mặt sau):

Gắn lên tường

Để gắn bảng hoàn chỉnh lên tường, tui đã dùng giá đỡ Skadis phổ biến này ở cả 4 góc: Thiết kế bởi: @JonasTae_166951 Cảm ơn vì thiết kế tuyệt vời!

Để hỗ trợ thêm ở giữa một lưới lớn, bạn có thể thêm ốc qua một số khay nối bên trong từ bộ này. Cách dễ nhất tui tìm được là tháo ốc một khay, nới lỏng khay liền kề, và luồn ốc vào khay nối. Sau đó bạn có thể chỉnh lại mọi thứ và vặn khay lại.

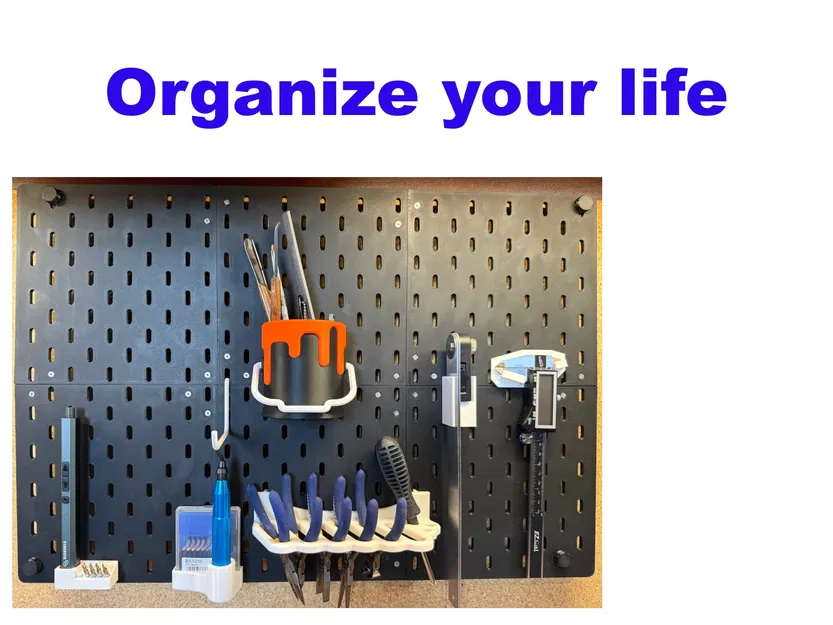

Vật liệu cho bảng 3x2 này (~ 62cm x 41cm / 24" x 16" với khay kích thước tiêu chuẩn)

• 2x khay A, 2x khay D, 2x khay B từ Bộ 1 tiêu chuẩn
• 4x khay nối đôi, 6x khay nối đơn
• 24 ốc M3 (và đai ốc tùy chọn)
• Treo bằng 4x giá đỡ Skadis của @JonasTae_166951

Công cụ thiết kế

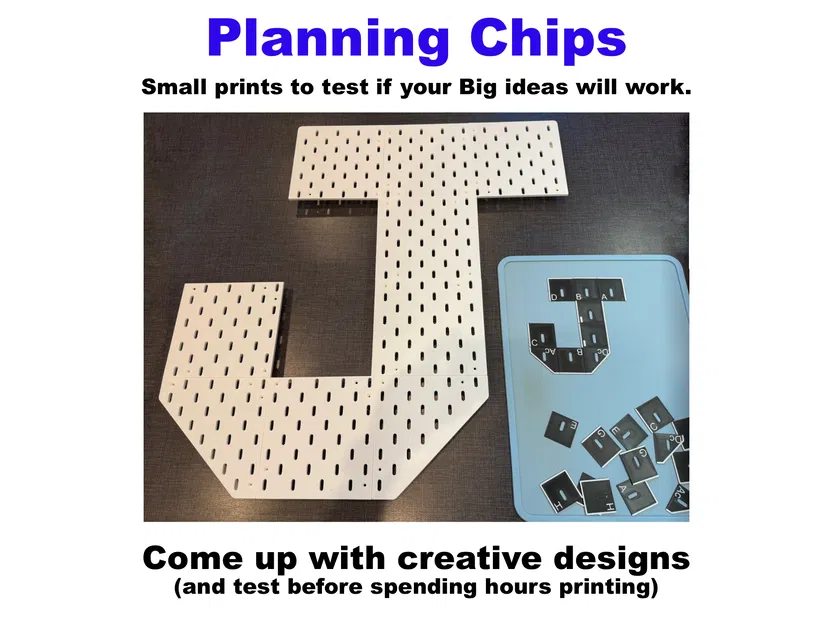

Để tăng thêm phần thú vị, và giúp dễ dàng lên kế hoạch cho các hình dạng bảng mới và sáng tạo, tui đã tạo ra “Planning Chips” (trong phần công cụ). Đây là những con chip nhỏ/mỏng (40x40x2mm) là bản sao thu nhỏ hoàn hảo của các khay kích thước đầy đủ tương ứng. In vài bộ chip này ra và bạn sẽ có một đống khay thu nhỏ để sắp xếp (nhớ trò chơi Tangram không?). Và nghĩ ra những hình dạng mới độc đáo cho bảng của bạn.

In chip: Tệp .3mf cho chip bao gồm thay đổi màu dựa trên lớp cắt 0.20 cho những ai không có MMU. Hoặc bạn có thể in tất cả chỉ một màu.

Có 3 quy tắc đơn giản để sử dụng chip (xem hình bên dưới). Hy vọng cách sử dụng chúng sẽ tự giải thích được.

Mễn là bạn tuân theo quy tắc, giữ đúng căn chỉnh, giữ tất cả các lỗ theo hướng dọc, và không đặt hai chip đối diện nhau qua đường biên, thì các khay kích thước đầy đủ sẽ ghép lại thành một bảng liên tục.

Và quan trọng nhất, hãy vui vẻ!

Ghi chú từ người thiết kế:

Tui chưa bao giờ viết hướng dẫn như vầy trước đây, nên nếu có gì chưa rõ, hoặc có thể làm tốt hơn, xin hãy cho tui biết và tui sẽ cập nhật tài liệu và/hoặc các mẫu thiết kế cho phù hợp.

Ngoài ra, nếu bạn có bất kỳ câu hỏi, vấn đề hoặc đề xuất nào, vui lòng nhắn tin cho tui tại đây trên Printables nhé.
