Phụ kiện gắn cửa Prusa Core One
Cái tay nắm cửa Prusa Core One của tui nó bị rớt, nên tui thiết kế phụ kiện in 3D để gắn lại bằng ốc M3 thay vì keo. Có phiên bản ngắn, dài và có rãnh cầm, phù hợp in bằng PETG hoặc ASA với chèn nhiệt. Lắp ráp đơn giản, không cần support.
Mô tả
Giới thiệu
Gần đây tui có đặt cái bộ kit Prusa Core One. Lắp ráp thì vui, máy chạy ngon. Tối qua cái tay nắm cửa của tui nó rớt ra luôn – chắc là do tui lau chùi không kỹ.
Tuy nhiên, trên tay nắm kim loại màu cam cũng như trên tấm cửa acrylic đều có mấy cái lỗ sẵn hết trơn á. Mấy cái lỗ này cho phép gắn tay nắm bằng 2 con ốc M3.

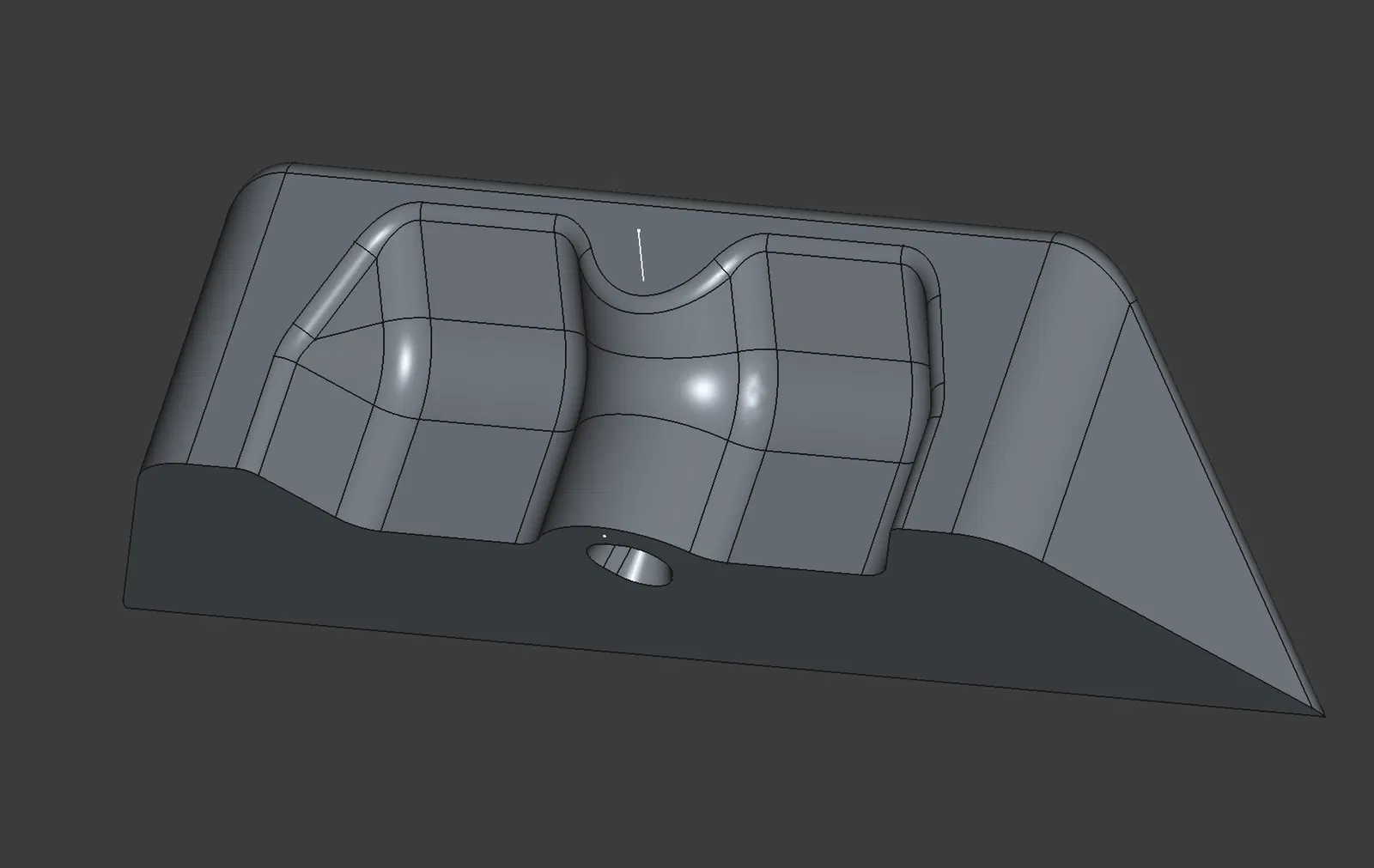

Thêm cái đai ốc vô thì nhìn không đẹp lắm, nên tui quyết định thiết kế cái bộ phận nhỏ nhỏ này. Nó có kích thước và góc độ chuẩn để nhét vô phía sau tay nắm. Bạn có thể dùng ốc torx M3x8 hoặc M3x10 từ mấy con ốc dư á.
Dùng đi nha, nếu bạn cũng thích xài 2 con ốc thay vì băng keo hai mặt như tui :)
Tính năng
- Không cần chèn đồng – lỗ khoan có hình tam giác, chỉ cần vặn ốc vô thôi. Nó sẽ vừa khít! Bạn cũng không cần tháo ra tháo vô thường xuyên đâu.
- Bo góc bo cạnh cho dễ cầm nắm và thiết kế đẹp mắt
- Bề mặt đỡ đủ lớn để phân bổ lực đều lên tấm cửa acrylic
- Có phiên bản ngắn hơn! in chưa tới 20 phút với <6g nhựa!
Lắp ráp
- Gỡ nhẹ tay nắm kim loại đã dán keo ra, nếu nó chưa tự rớt.
- Cạo sạch keo còn dính lại (kiên nhẫn dùng móng tay nha, tui không biết vụ dùng cồn IPA gì đó nữa).
- Đặt tấm cửa acrylic vào rãnh của tay nắm.
- Dùng ốc M3 cố định tay nắm ở lỗ dưới để khỏi bị tuột.
- Đặt cái nêm (wedge) vô rãnh của tay nắm ở lỗ trên.

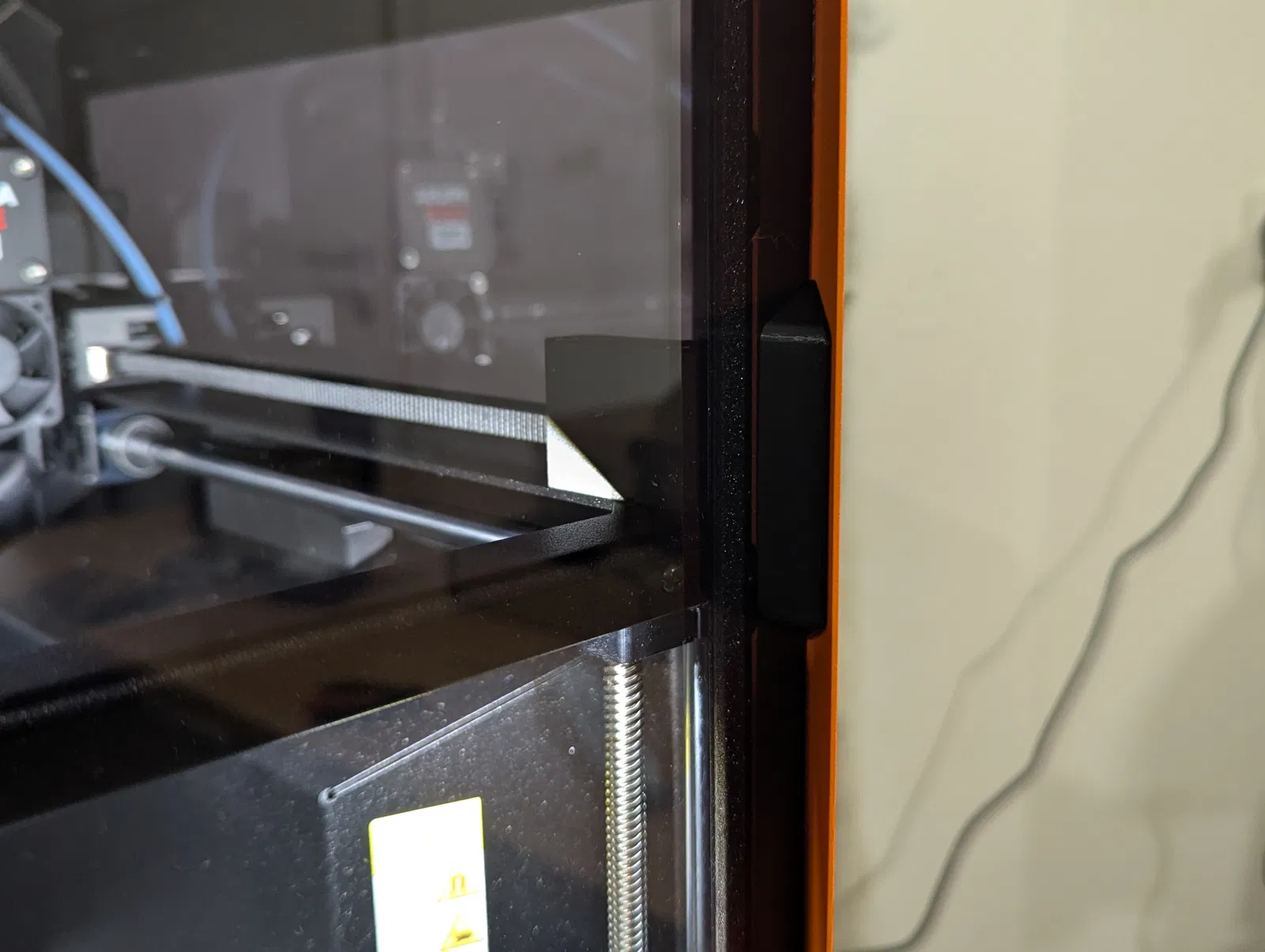

- Vặn ốc M3 từ phía sau đâm thẳng vô phần nhựa in ra; đầu ốc sẽ tì vào phần kim loại của tay nắm.
- Gỡ ốc cố định ở lỗ dưới ra, đặt cái nêm thứ hai vô, rồi làm y như trên cẩn thận.
Cài đặt In
- Nhựa PETG là hợp lý nhất
- Không cần support
- Độ dày ruột (infill) có thể từ 15% đến 20%
- Sử dụng ít nhất 3 lớp vỏ ngoài (Perimeters)
File Prusa Slicer có sẵn!
Chỉnh sửa & Cập nhật
- 2025-09-29 mô tả được cập nhật, thêm phiên bản ngắn
- 2025-10-12 phiên bản dài giờ có thêm rãnh cầm
- 2025-10-26 thêm phiên bản dài, ngắn và có rãnh cầm được chuẩn bị cho chèn nhiệt M3!
Phiên bản Chèn Nhiệt
Như thỉnh thoảng mọi người yêu cầu, tui có thêm mấy cái mẫu được chuẩn bị cho chèn nhiệt M3. Cái này hay lắm nếu bạn muốn in bằng nhựa ASA hay vật liệu bền khác mà ốc có thể siết quá chặt. Tuyên bố miễn trừ trách nhiệm: Tui không có chèn nhiệt để thử nghiệm, nên không xác minh được mấy phiên bản này. Lỗ chèn nhiệt là D4x6,7mm
