Vỏ RAKwireless Ngoài Trời Dành Cho WisBlock

Cái hộp này là một vỏ ngoài trời khác dành cho WisBlock.

Vỏ này không sử dụng gioăng cao su, nó được lấy cảm hứng từ dòng vỏ Takachi OB. Nó "chống mưa" nếu lắp đúng hướng. Điều này có nghĩa là không có xếp hạng IPxx, bạn không thể nhấn chìm vỏ này xuống nước, nhưng nó đã được chứng minh là chống chịu được mưa lớn, ngay cả khi gió thổi gần như ngang với thành vỏ.

Nó được cải tiến dựa trên kinh nghiệm của tôi với các phiên bản tiền nhiệm RAK WisBlock Outdoor concept WisMesh Repeater và RAK WisBlock Outdoor concept wide.

Vì sử dụng ngoài trời, bạn nên in bằng PETG, ABS, ASA hoặc các vật liệu khác có thể chịu được nhiệt độ cao và tiếp xúc với tia UV.

Để lắp ráp, vui lòng kiểm tra hướng dẫn lắp ráp được cung cấp, vì một số bộ phận có thể khó hiểu, đặc biệt là cách kết nối ăng-ten và tấm pin mặt trời.

Chất liệu

• Sợi ABS (hoặc sợi khác có thể chịu được nhiệt độ cao và tiếp xúc với tia UV

• 3 vít tự khai thác, ∅ 2mm, dài 5-6mm để lắp ráp vỏ

• 4 vít tự khai thác, ∅ 2mm, dài 5-6mm để gắn tấm pin mặt trời

• Cáp kết nối tấm pin mặt trời RAKwireless SKU 910116

• ~30-40 cm dây để nối dài cáp tấm pin mặt trời

• ống co nhiệt để bảo vệ cáp

• tấm pin mặt trời

• Đầu nối M8 (tùy chọn)

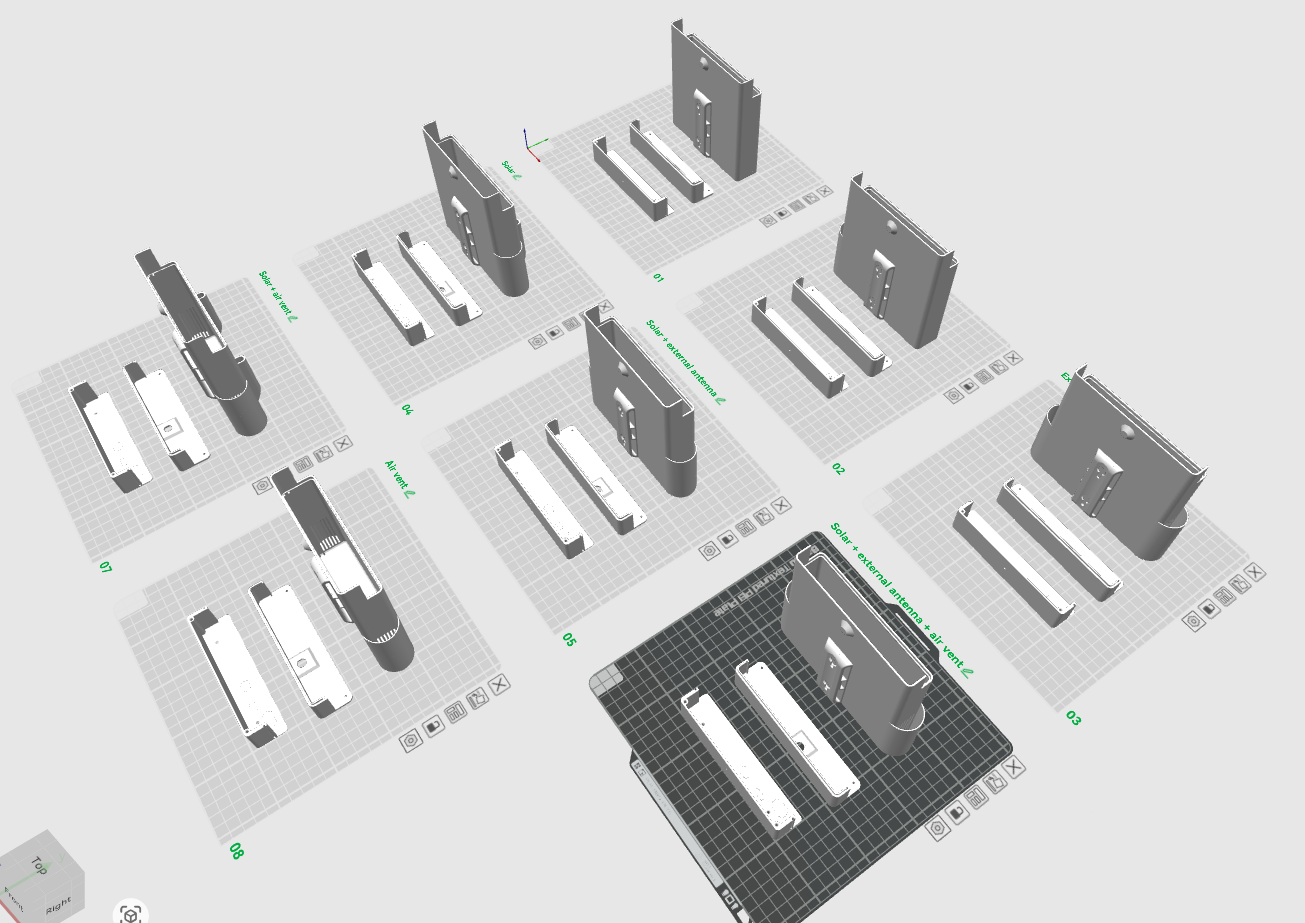

Vỏ này có 8 biến thể (sắp xếp theo tấm in trong cấu hình in), cố gắng cung cấp các giải pháp tốt nhất cho các trường hợp sử dụng khác nhau.

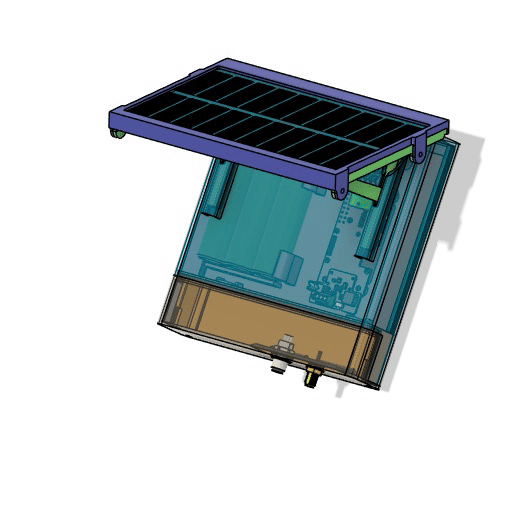

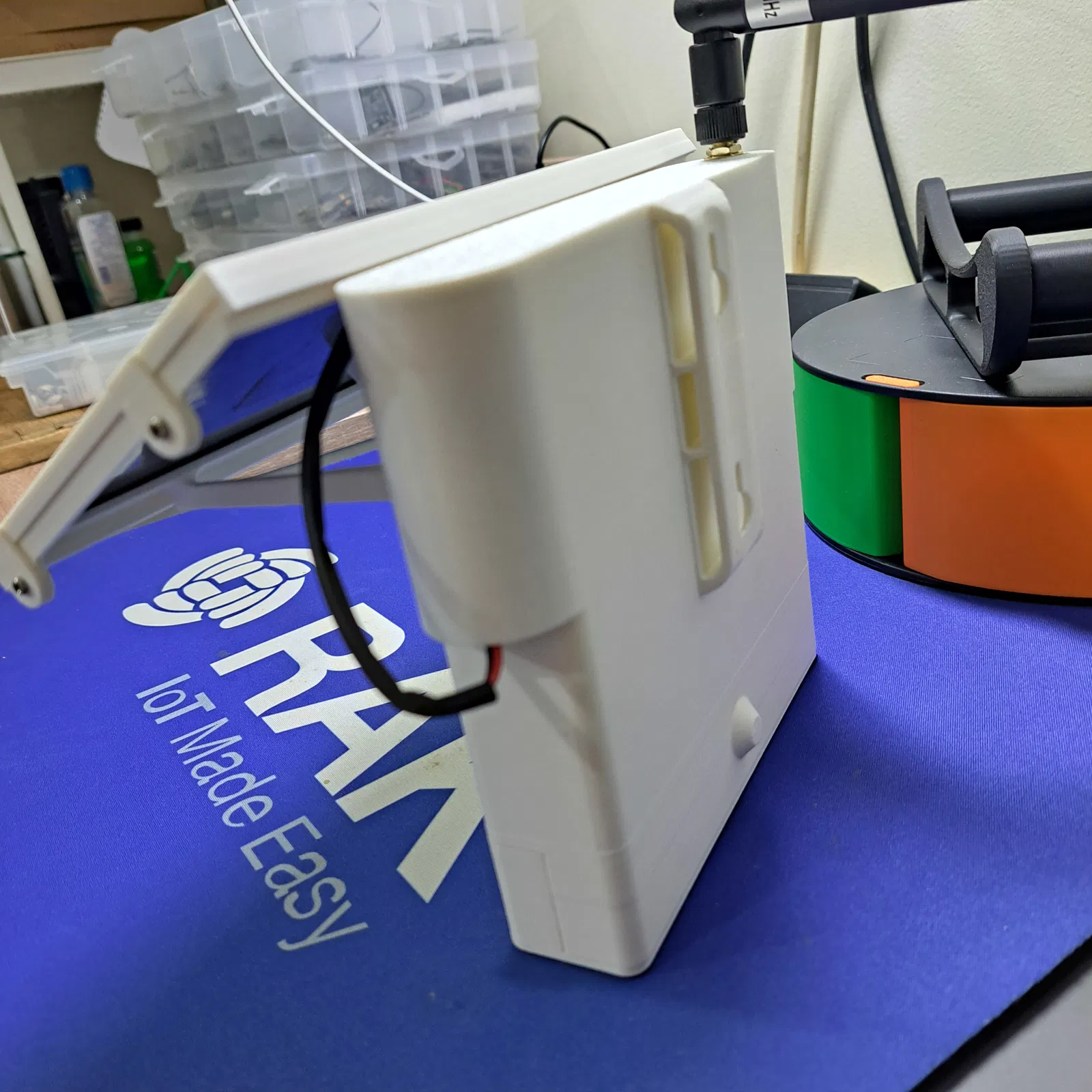

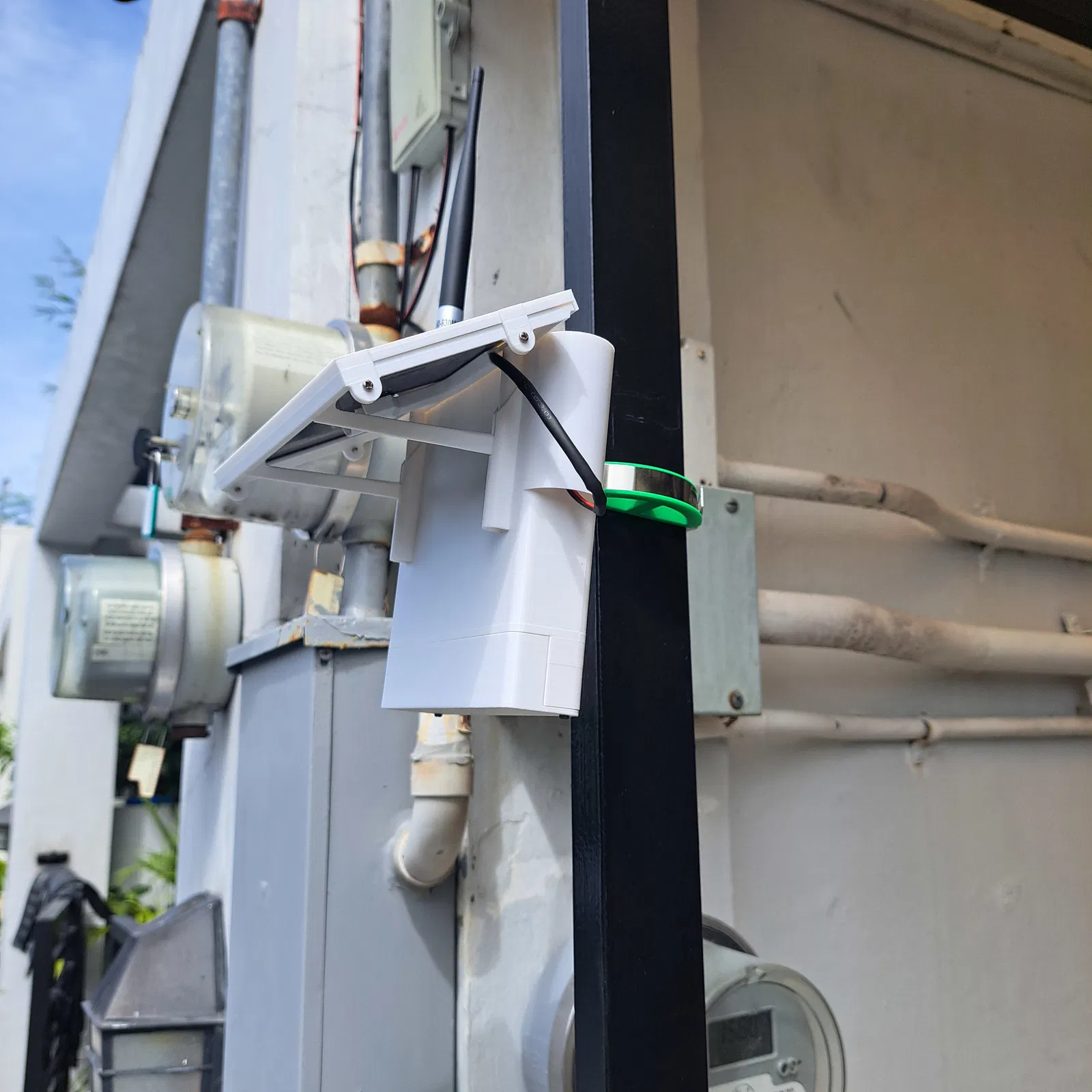

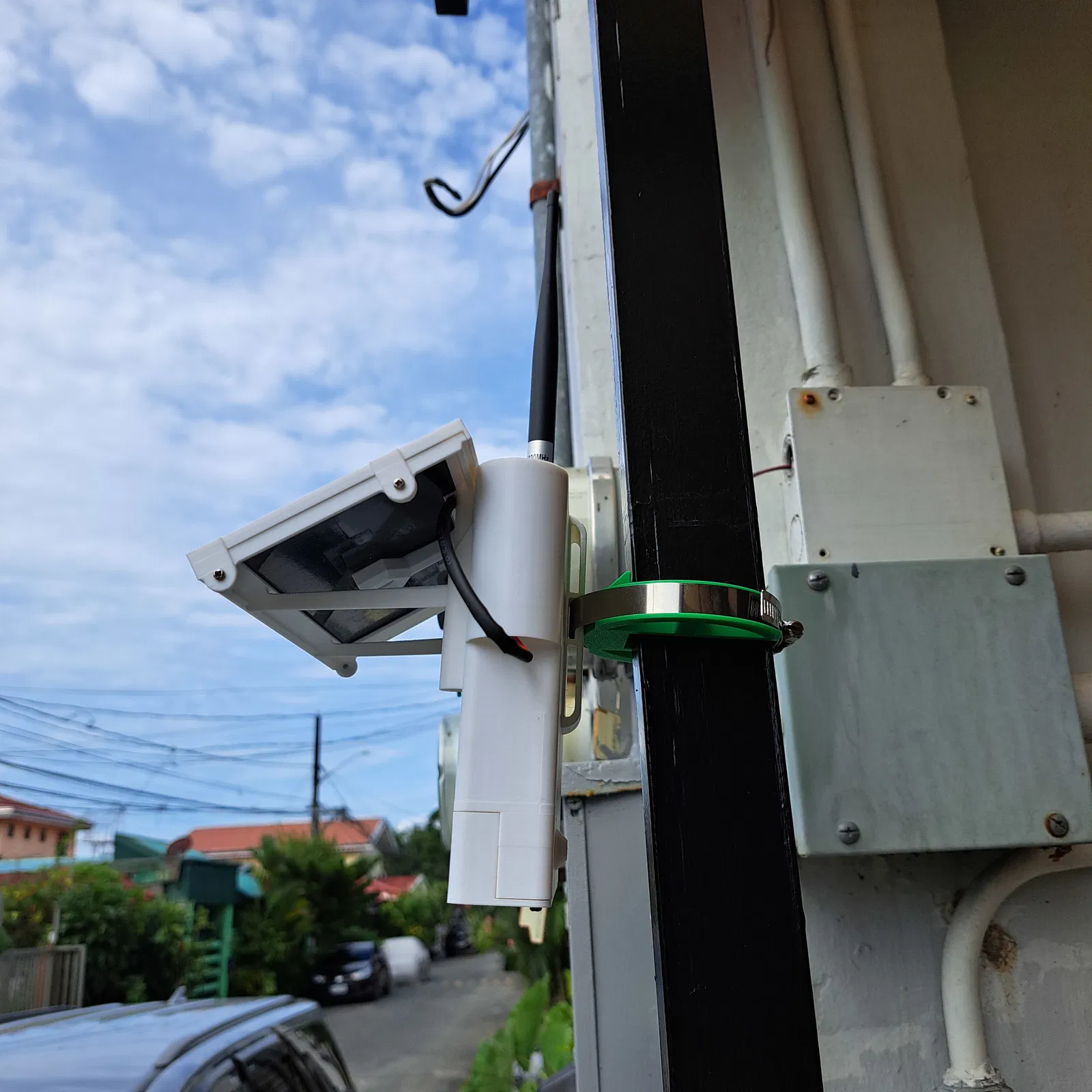

Nó cung cấp tùy chọn sử dụng tấm pin mặt trời và ăng-ten ngoài (lần này được gắn ở đỉnh vỏ).

Các biến thể có sẵn

• Vỏ cơ bản, không có ăng-ten ngoài hoặc tùy chọn tấm pin mặt trời

• Vỏ có giá đỡ ăng-ten ngoài

• Vỏ có giá đỡ ăng-ten ngoài và lỗ thông hơi để cung cấp luồng không khí cho cảm biến

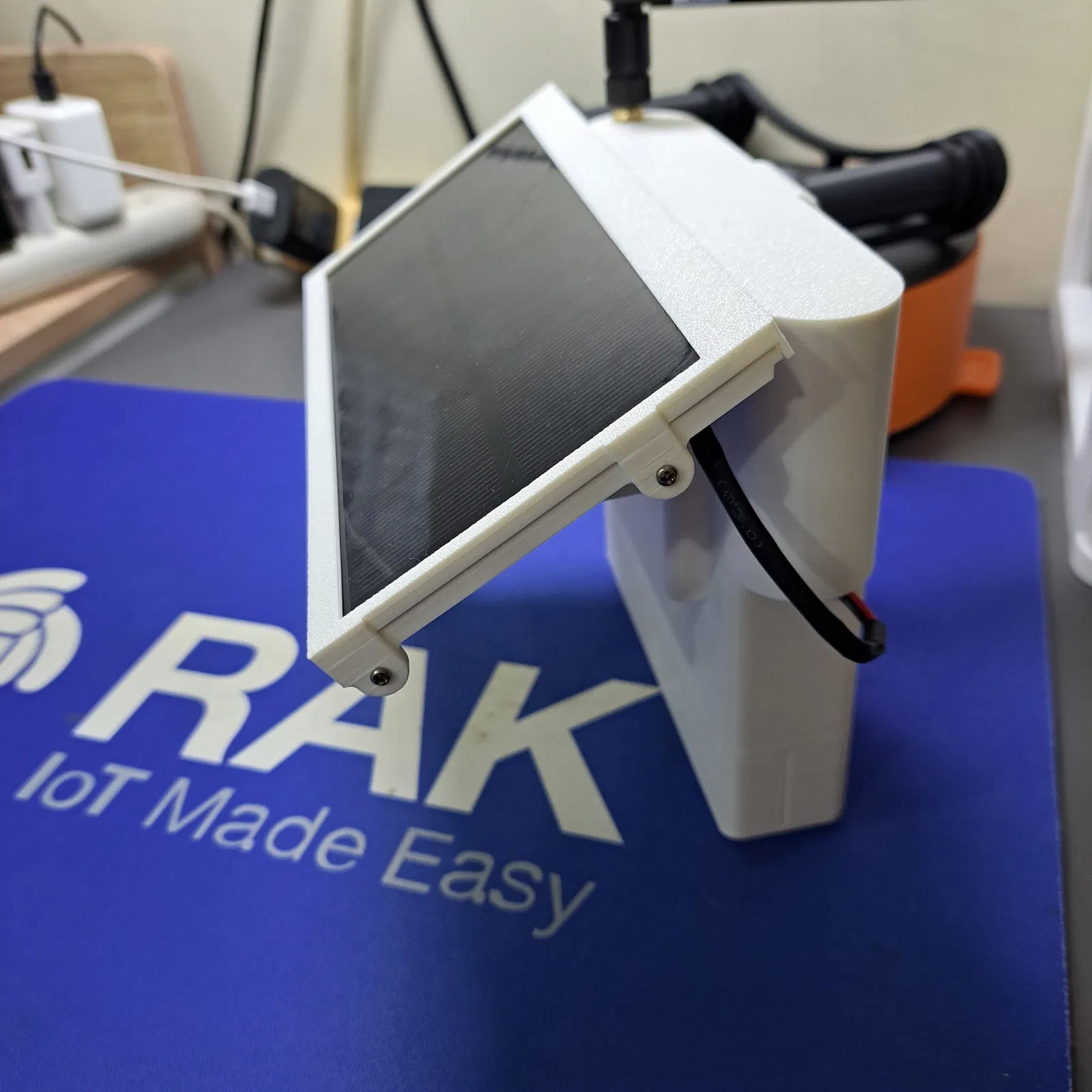

• Vỏ có tùy chọn gắn tấm pin mặt trời

• Vỏ có giá đỡ ăng-ten ngoài và tùy chọn gắn tấm pin mặt trời

• Vỏ có giá đỡ ăng-ten ngoài, tùy chọn gắn tấm pin mặt trời và lỗ thông hơi để cung cấp luồng không khí cho cảm biến

• Vỏ có tùy chọn gắn tấm pin mặt trời và lỗ thông hơi để cung cấp luồng không khí cho cảm biến

• Vỏ có lỗ thông hơi để cung cấp luồng không khí cho cảm biến

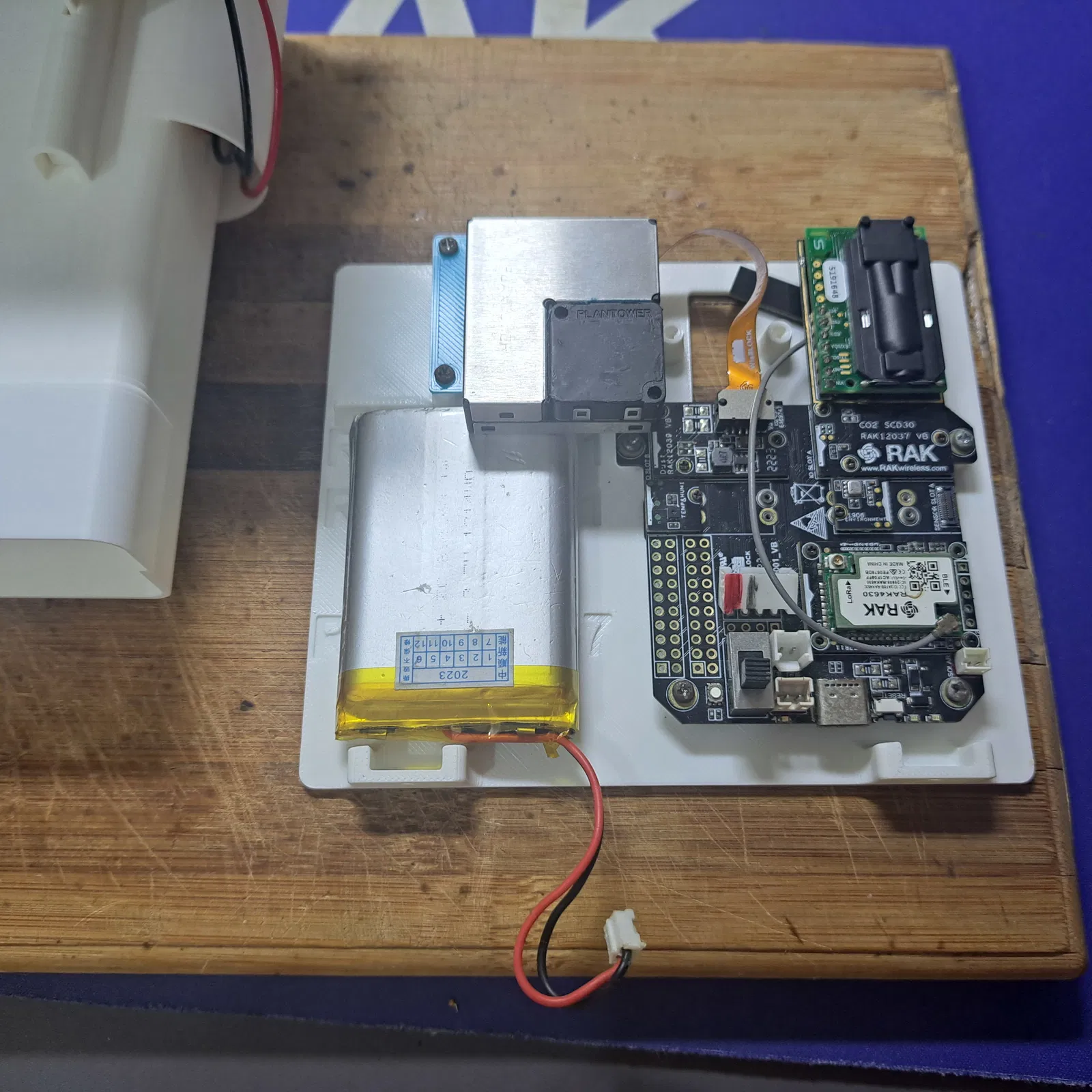

Ngoài ra, có một bộ sưu tập 5 tấm gắn được cung cấp cho các Bo mạch Cơ sở WisBlock khác nhau

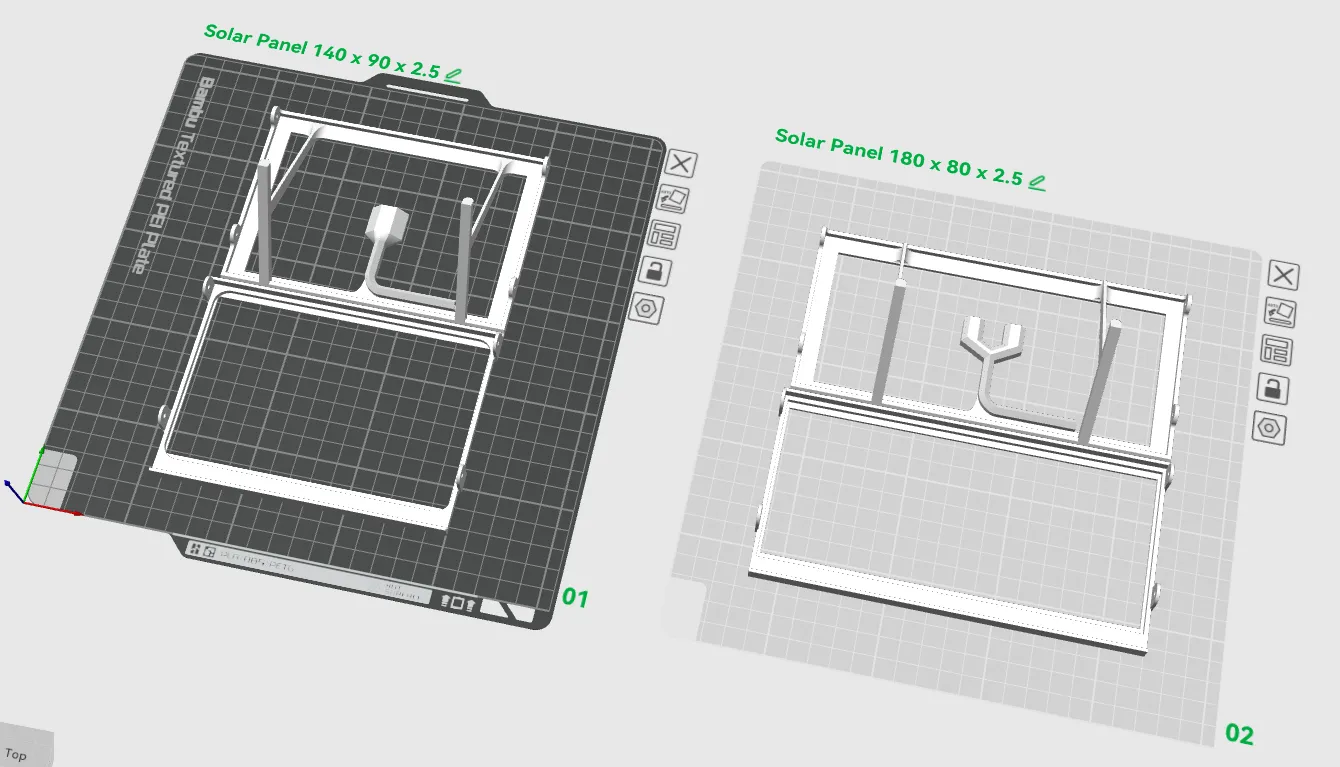

Đối với việc lắp tấm pin mặt trời, có hai cấu hình in có sẵn cho các tấm pin mặt trời có kích thước 140 x 90 x 2.5 mm và 180 x 80 x 2.5 mm. Theo yêu cầu, có thể thêm các tùy chọn tấm pin mặt trời khác.

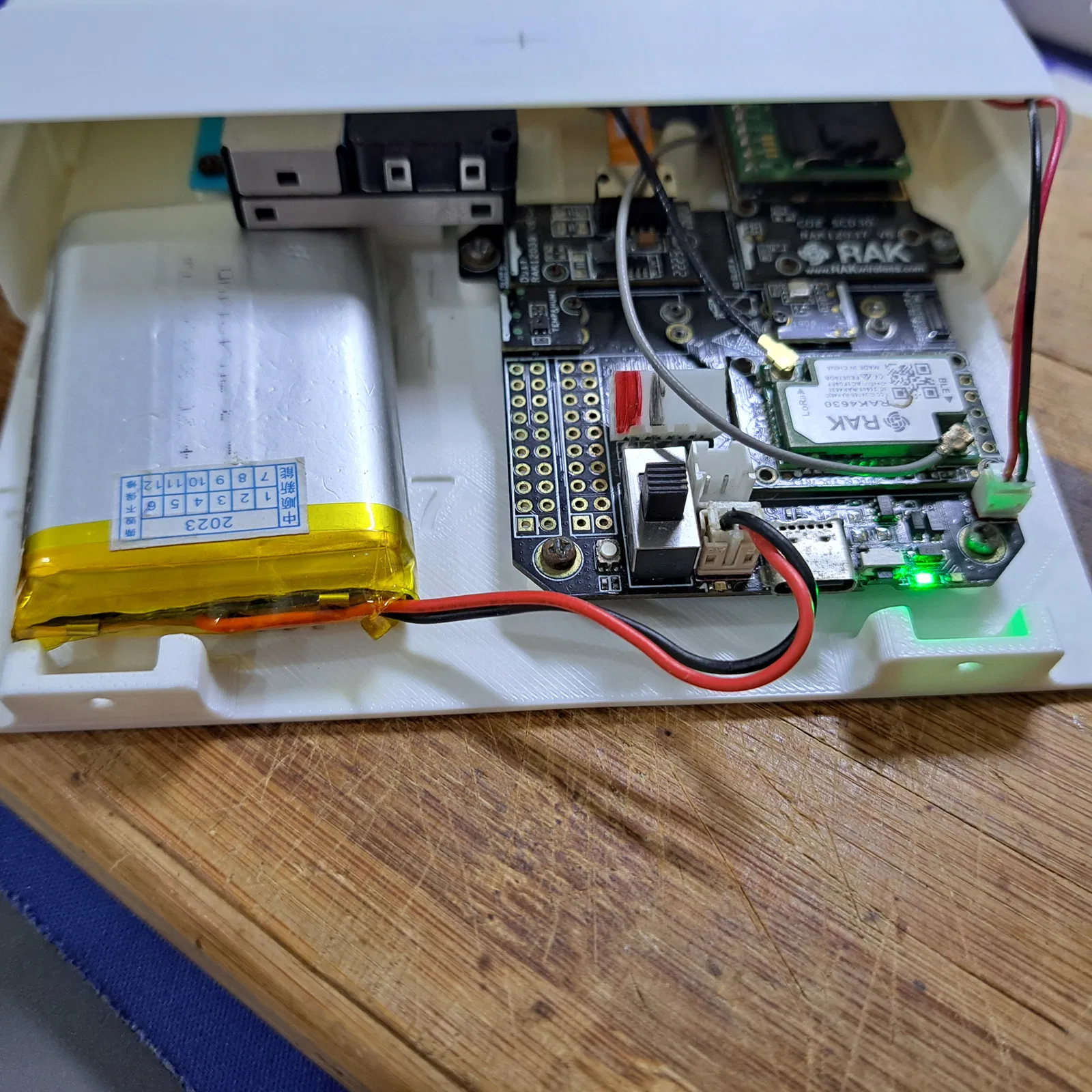

Bo mạch Cơ sở WisBlock và các mô-đun được hỗ trợ

• Bo mạch Cơ sở WisBlock

  • RAK19003

  • RAK19009

  • RAK19007

  • RAK19010

  • RAK19001

• Mô-đun Lõi WisBlock

  • RAK4631 nRF52840 (firmware Arduino hoặc RUI3)

  • RAK3312 ESP32-S3 (firmware Arduino)

  • RAK3372 STM32WLE5 (firmware RUI3)

  • RAK11720 Ambiq Apollo 3 Blue (firmware RUI3)

  • RAK11162 STM32WLE5 + ESP32-C2 (firmware RUI3)

• Mô-đun Cảm biến và IO WisBlock

  • hầu hết các mô-đun, tùy thuộc vào kích thước

  • không hỗ trợ các mô-đun PoE và Ethernet

Firmware dựa trên Arduino có thể được sử dụng với các thiết bị WisBlock được chế tạo cho các vỏ này

• RAK3312-Sensor-For-LoRaWAN

• WisBlock-Sensor-For-LoRaWAN

• RAK4631-Kit-4-RAK1906

• RAK4631-Kit-1-RAK1901-RAK1902-RAK1903

• RUI3-Env-IAQ

• RAK12022-PT100-Sensor

• RUI3-RS485-Soil-Sensor

• RUI3-RS485-Wind-Sensor

• LoRa-P2P-Gateway

• RUI3-Best-Practice (bộ sưu tập các ứng dụng dựa trên WisBlock sử dụng API RAKwireless RUI3)

• Meshtastic
