Hộp Đấu Nối WAGO 221 Thiết Kế Lục Giác

Thiết Kế

Thiết kế hình lục giác này nhằm mục đích hỗ trợ quản lý dây cáp và tính thẩm mỹ. Nó nhỏ gọn với đủ không gian bên trong để làm việc dễ dàng với dây cáp.

Tương Thích

• Tương thích với WAGO 221-413, WAGO 221-412. Hỗ trợ cho WAGO 221-613 sẽ sớm ra mắt, (hiện tại tui không có đầu nối nào để thử vừa).

• Dây cáp có đường kính lên tới 8.5mm. Các Nắp giữ dây nhỏ hơn được cung cấp để lấp đầy khoảng trống và giữ chặt dây cáp.

Phần Cứng

• WAGO 221

• Vít M3 cho Nắp hộp

• Vít lên tới M4 để gắn tường

• Dây rút (Tire Up)

Lắp Ráp

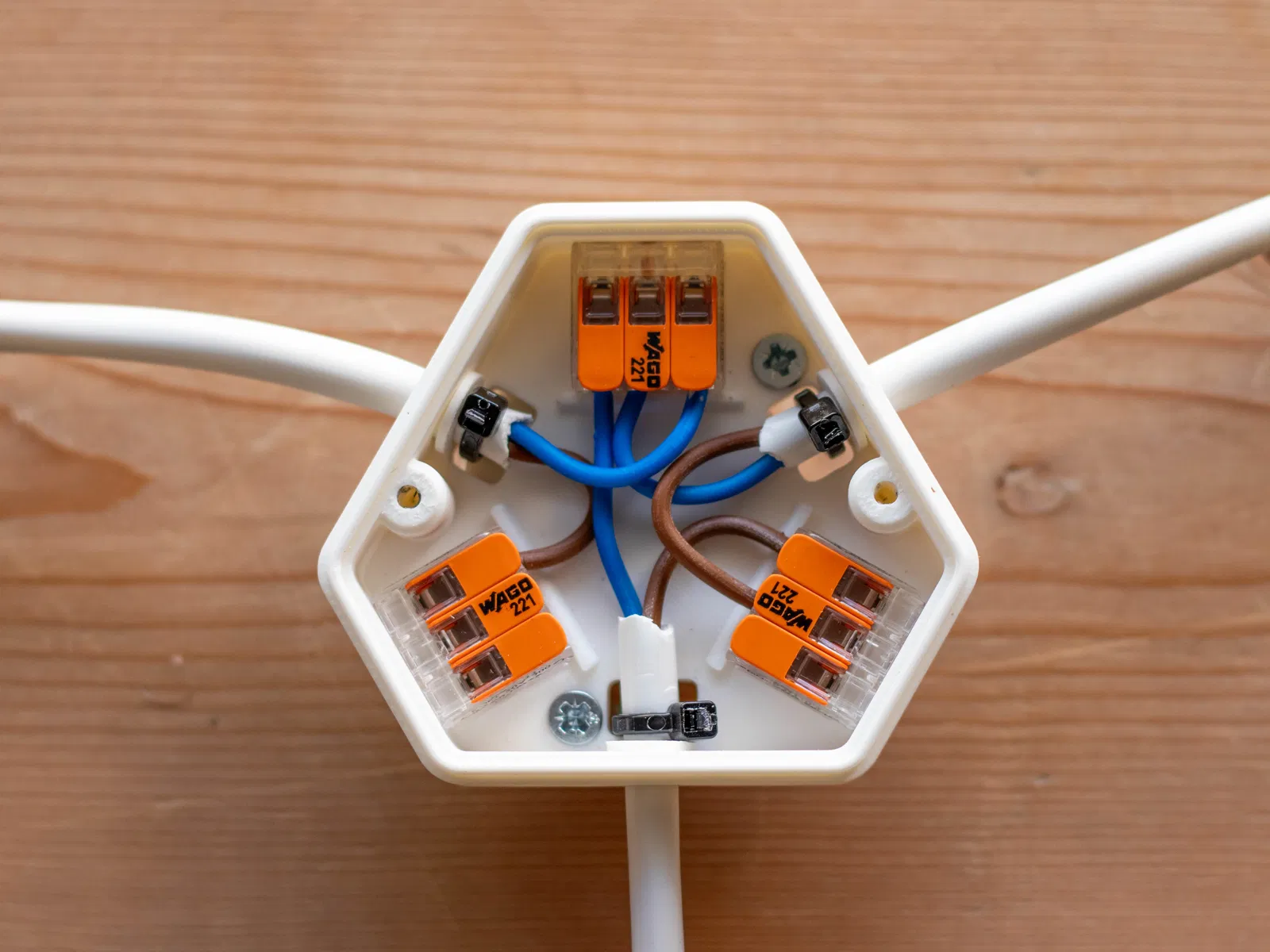

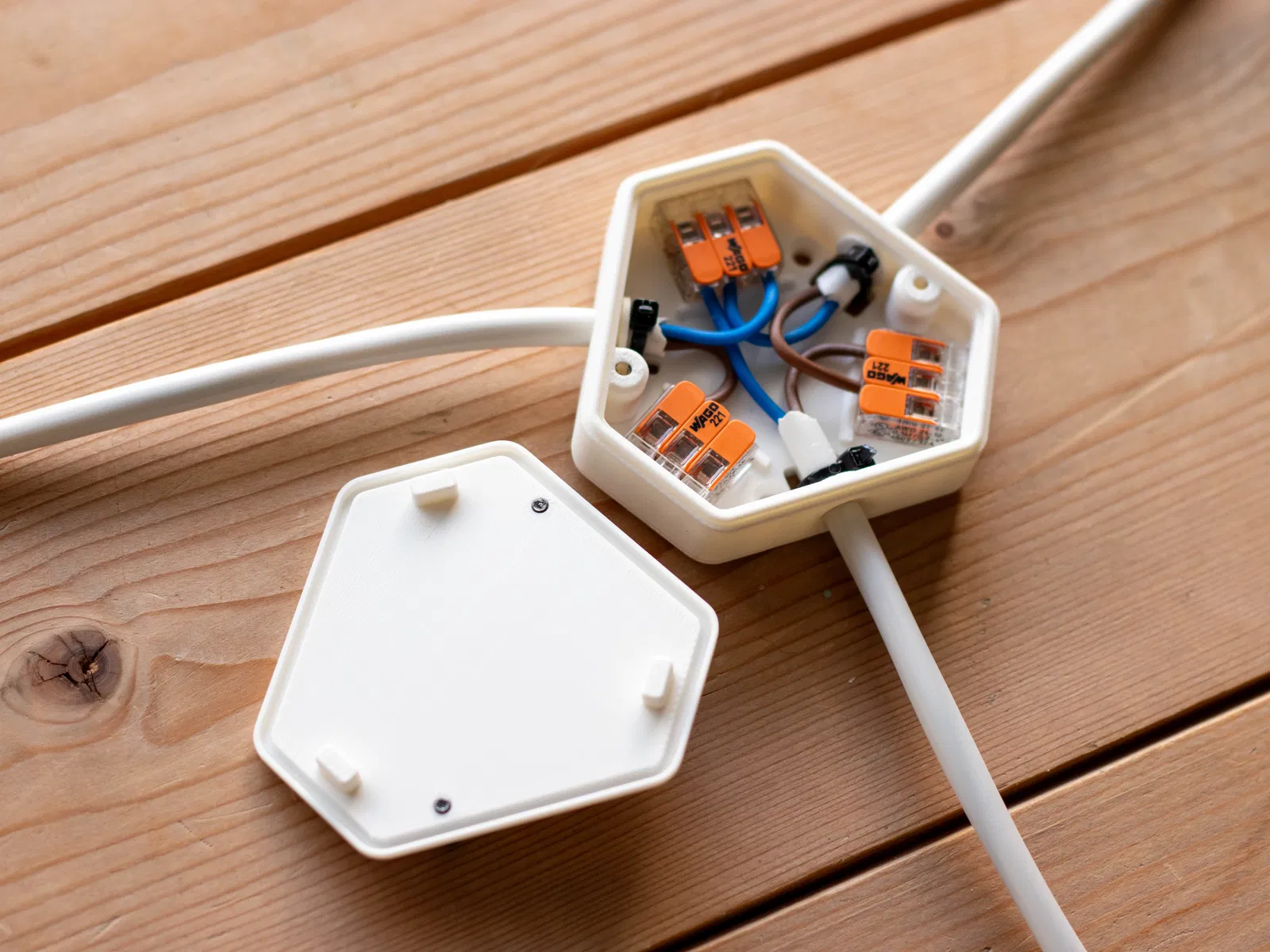

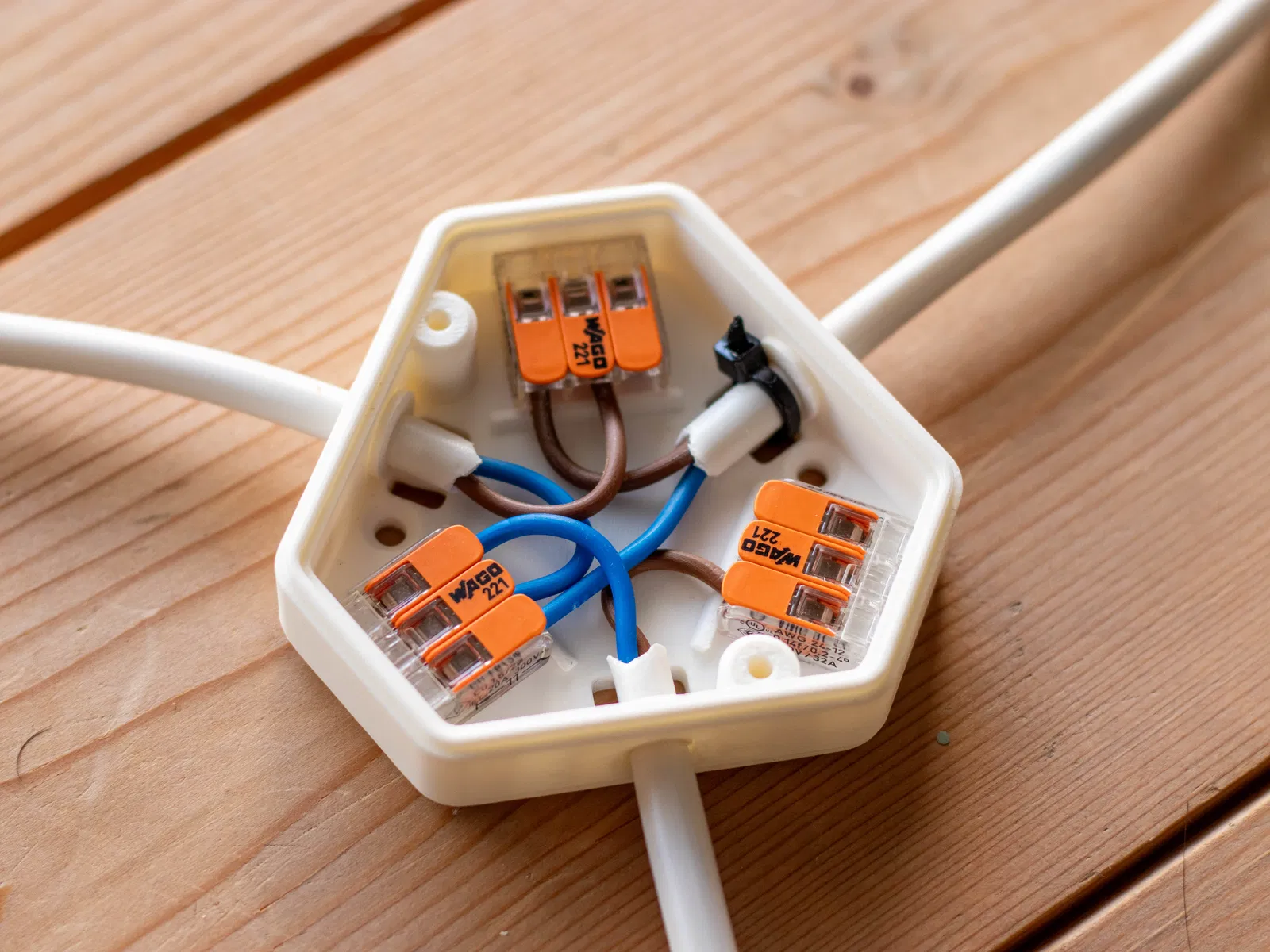

Việc lắp ráp rất đơn giản và dễ dàng. Xem hình ảnh để tham khảo.

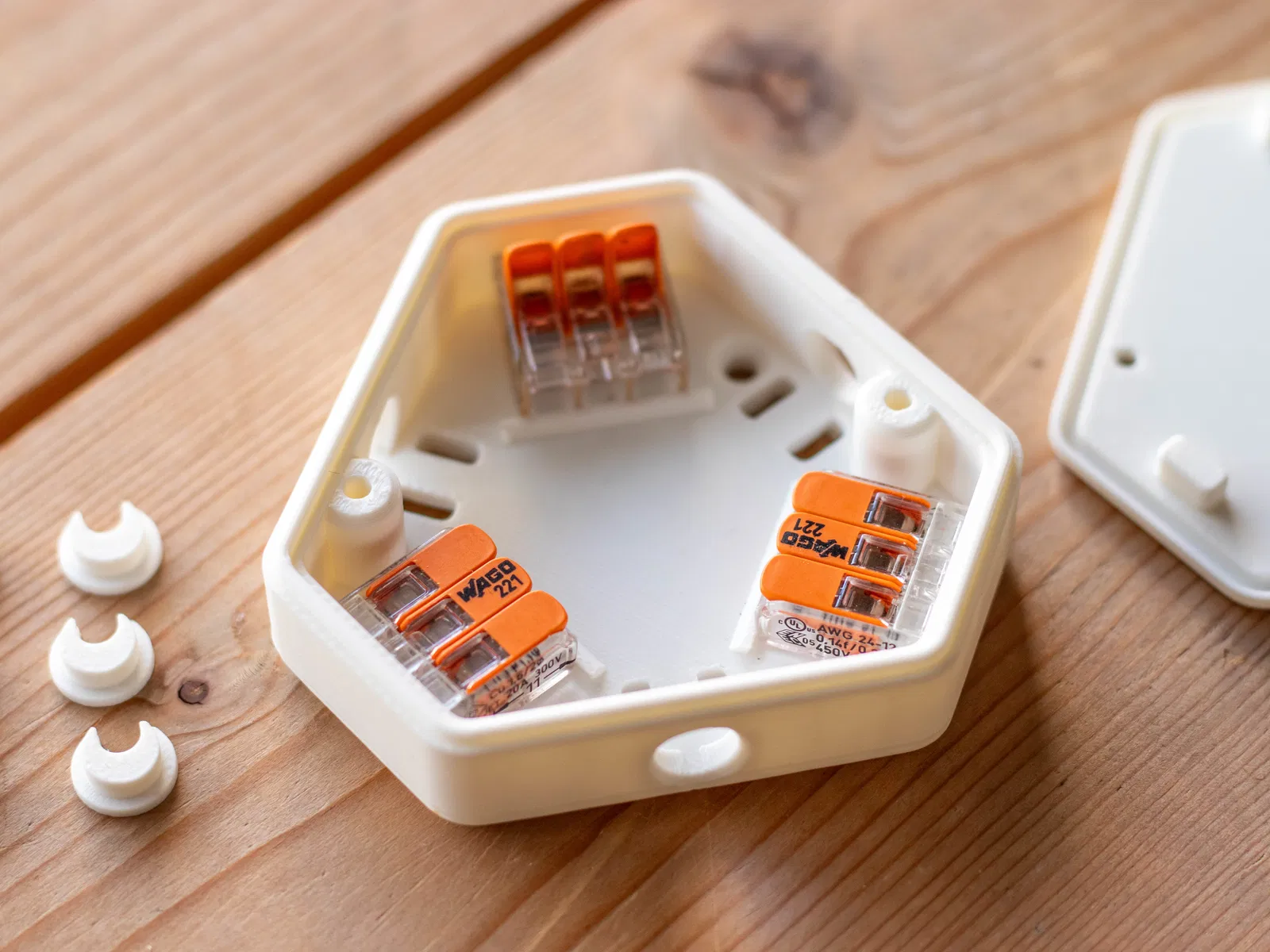

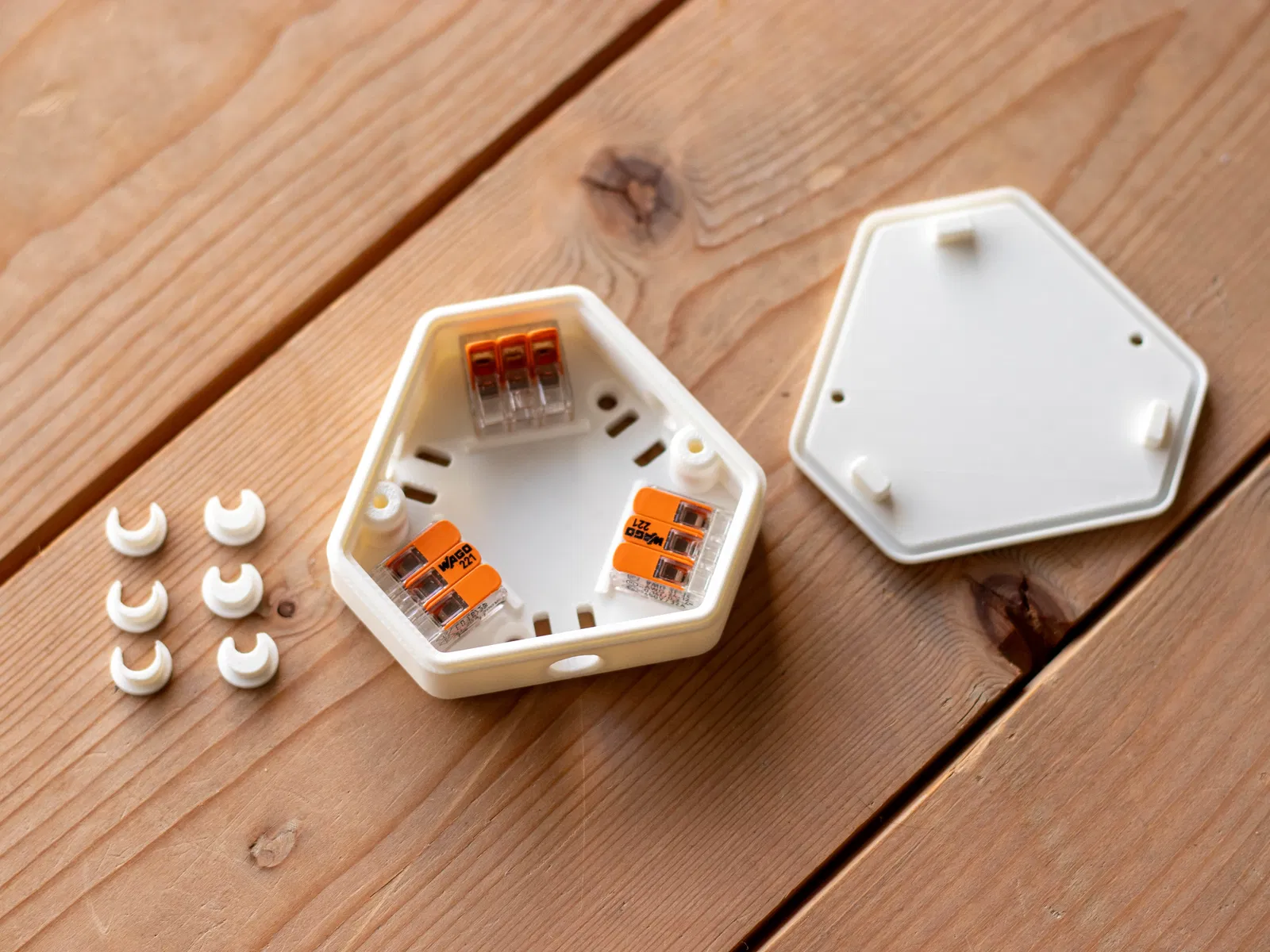

1. Kẹp các Đầu nối WAGO bắt đầu từ phía trước và ấn chúng vào thành phía sau.

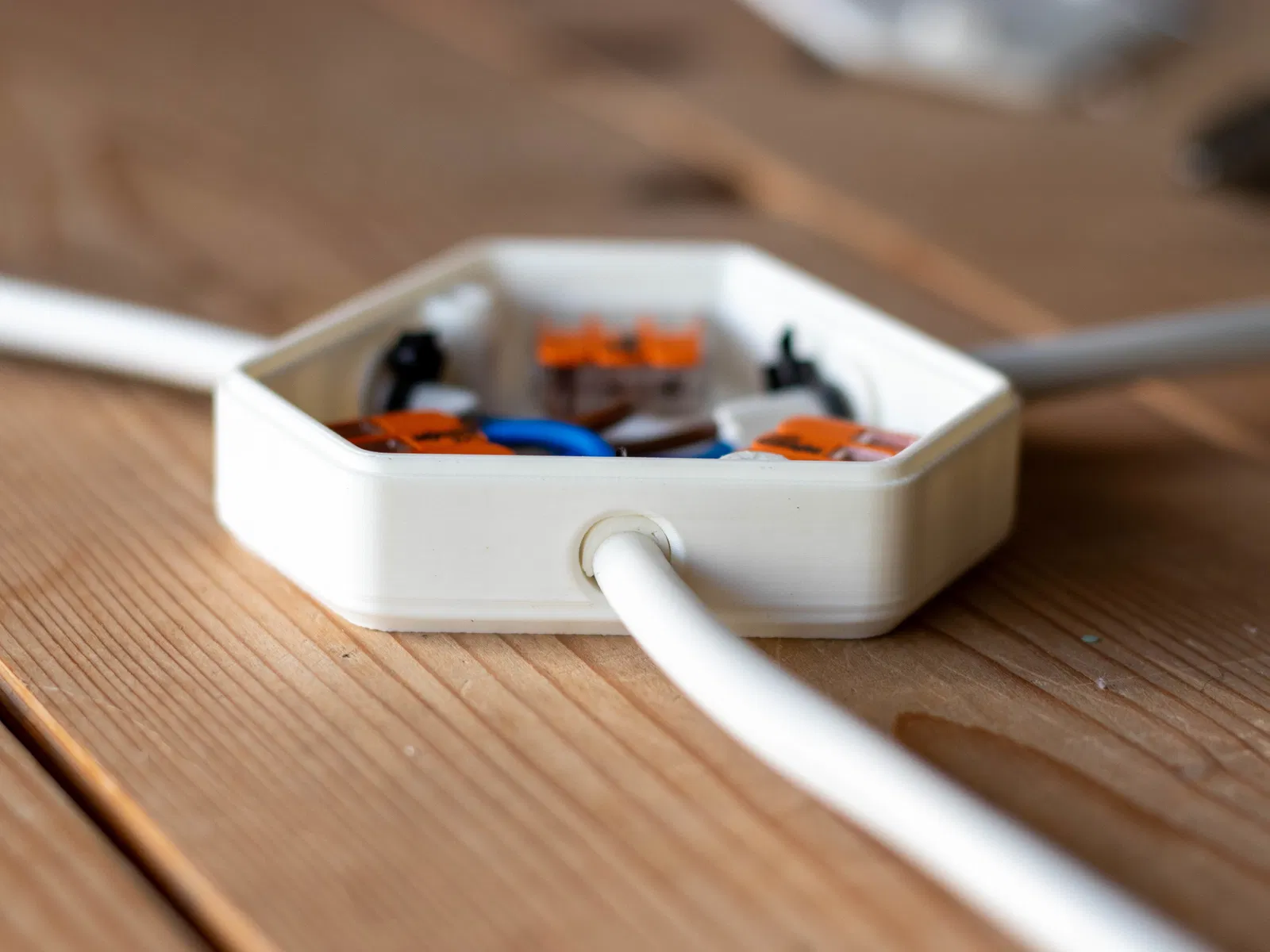

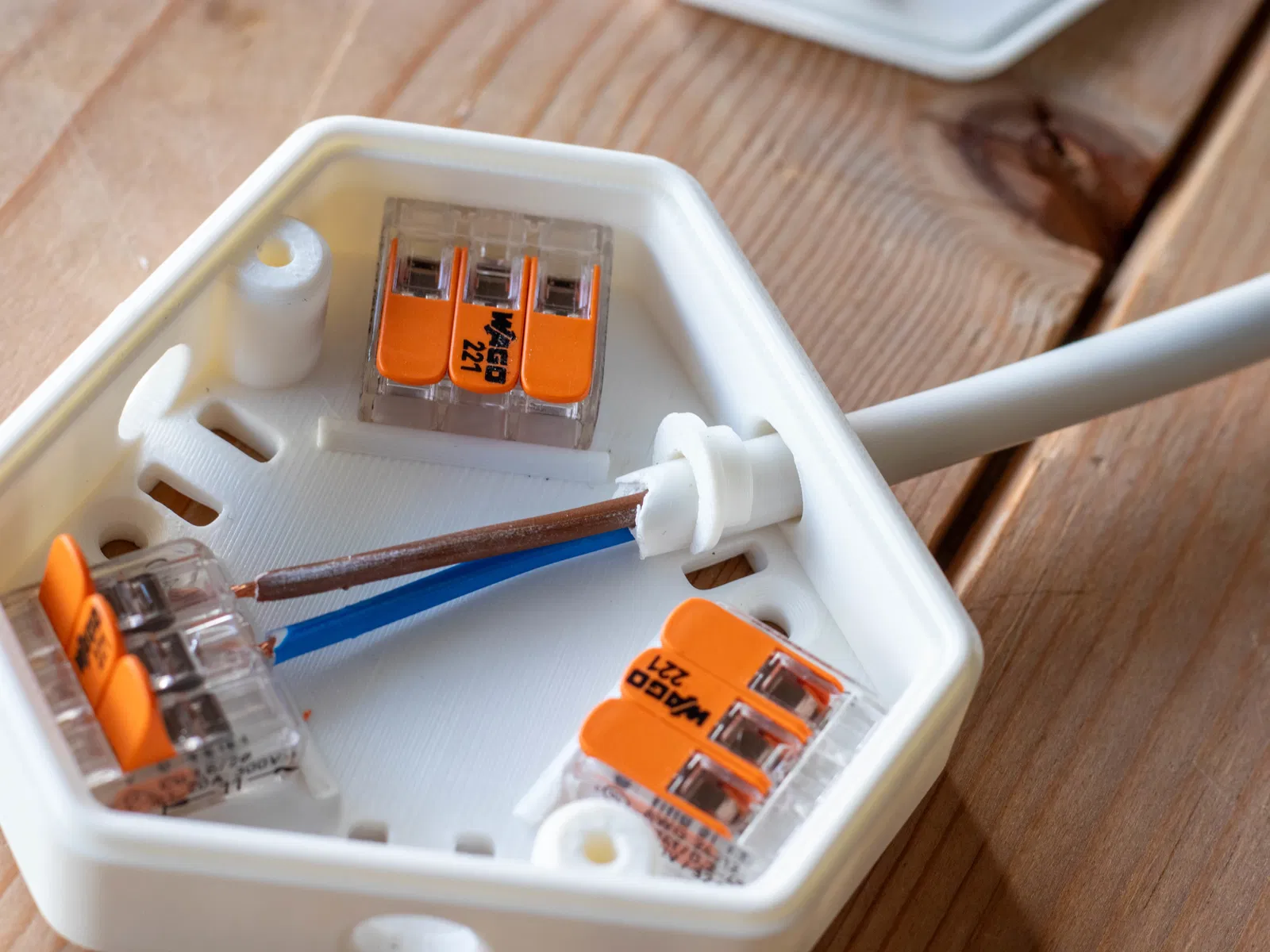

2. Luồn dây cáp qua các lỗ bên hông.

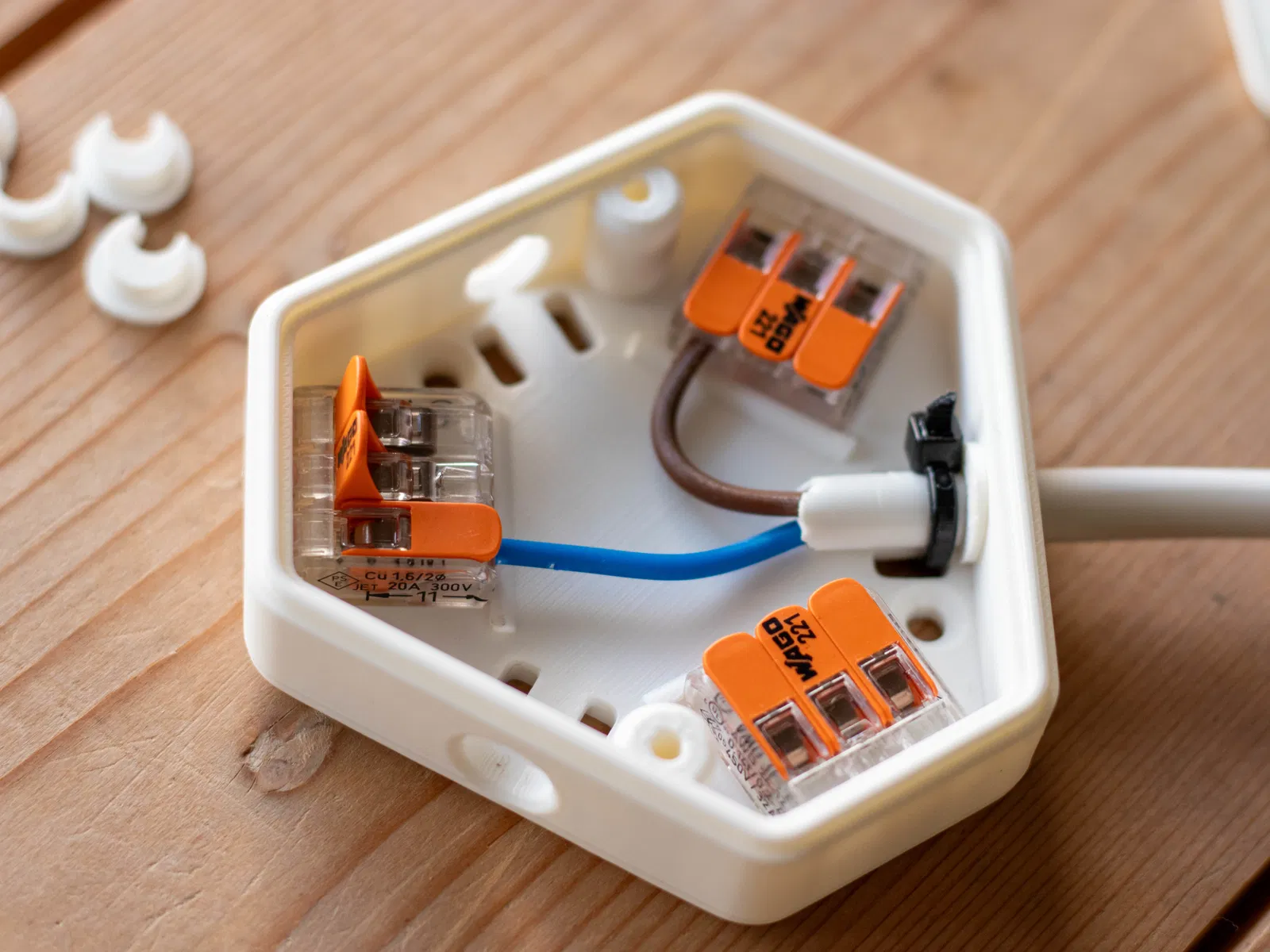

3. Kẹp các Nắp giữ dây cáp vào dây và đẩy chúng vào lỗ dây.

4. Cố định dây cáp và các Nắp giữ dây bằng dây rút qua các lỗ phía dưới.

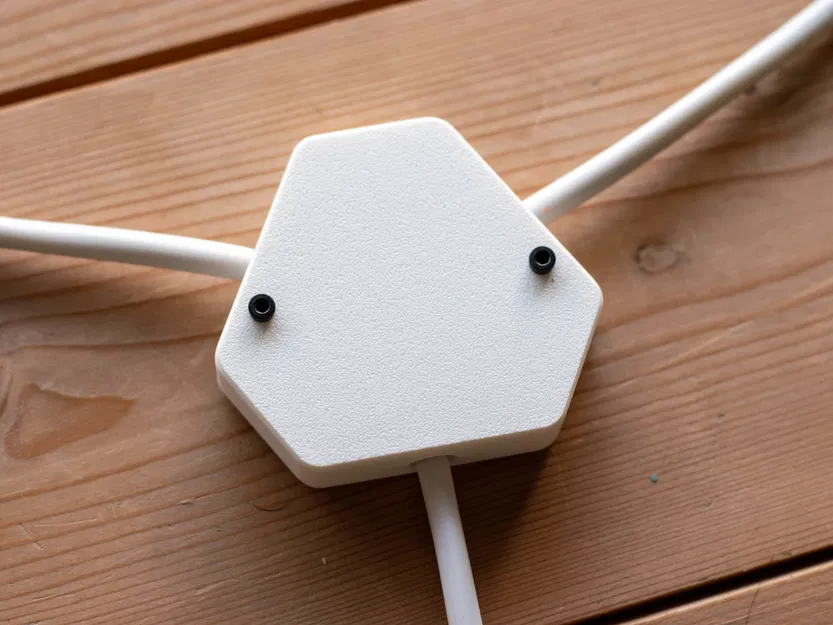

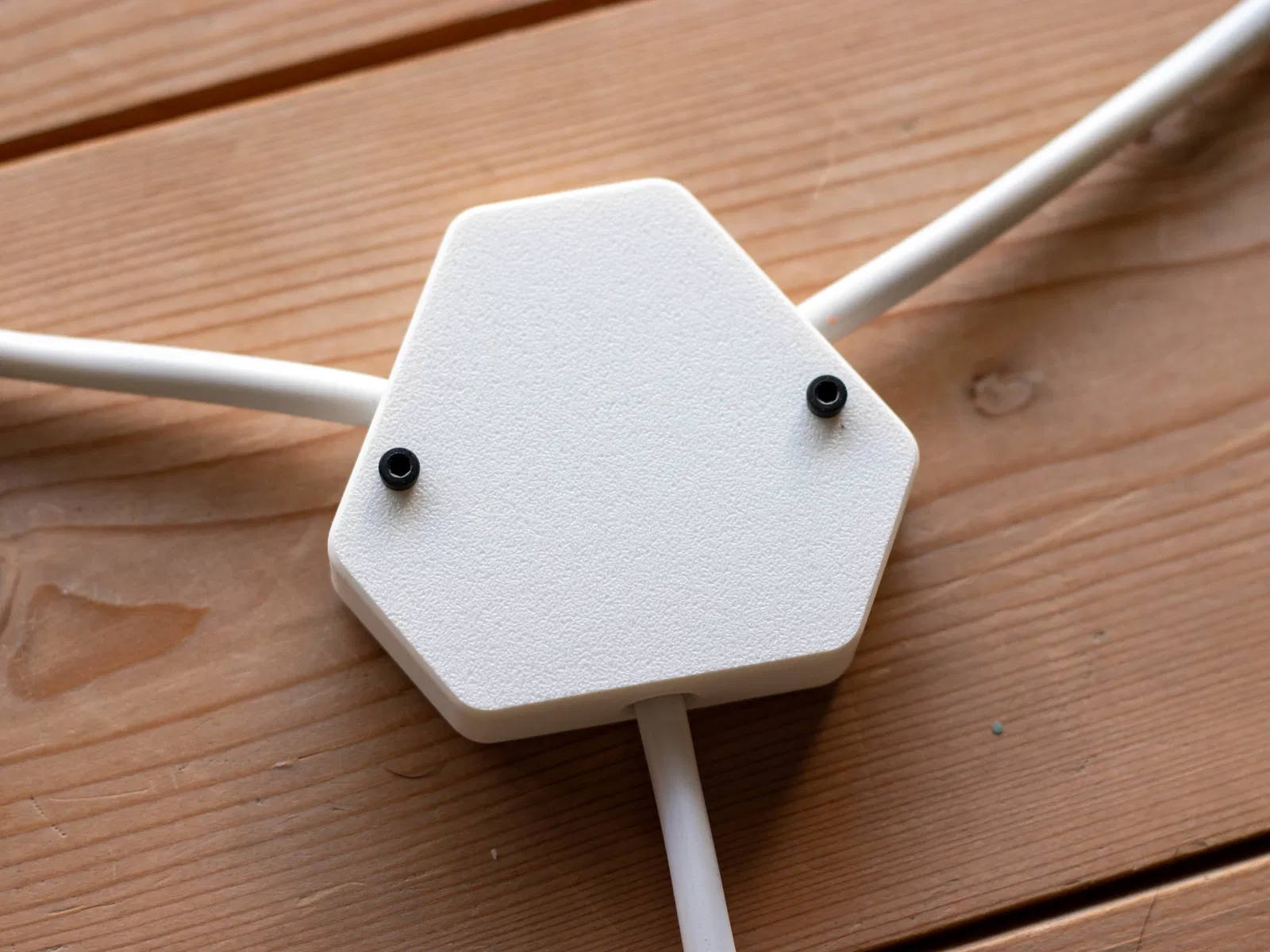

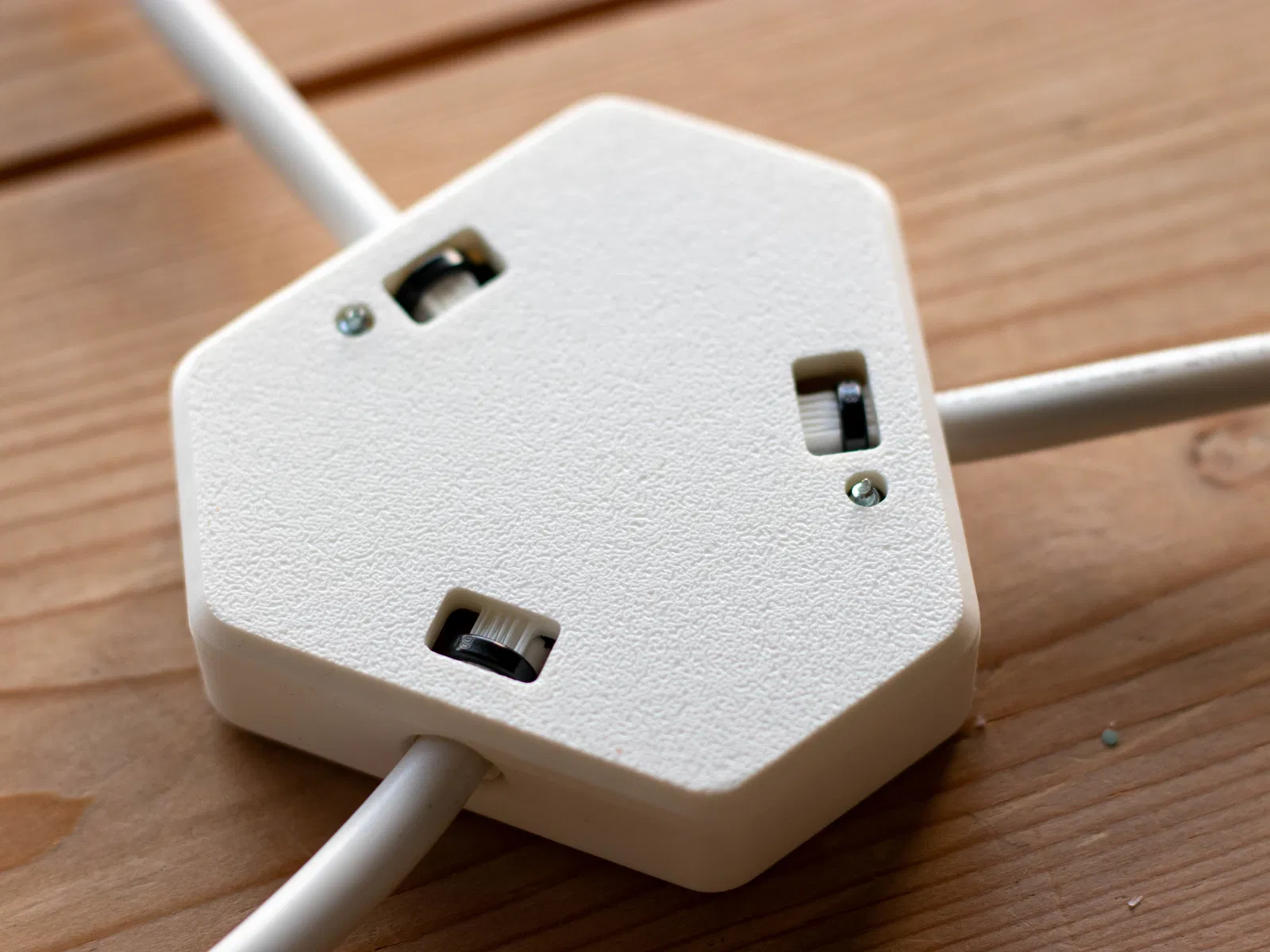

5. Đóng Nắp và cố định bằng vít M3.

Liên kết WAGO Creators: https://wago-creators.com/design/646

⚠ MIỄN TRỪ TRÁCH NHIỆM ⚠
Hộp đấu nối này không được Chứng nhận. Tùy thuộc vào quốc gia bạn sống, hộp đấu nối này có thể không đáp ứng các yêu cầu pháp lý để được phép sử dụng.
