Hộp/Case đựng PRUSA Accelerometer (tùy chọn NFC)

Do PRUSA Accelerometer không nhất thiết phải gắn vô máy in hoài và việc chỉnh lại Input Shaper cũng chỉ cần thiết khi bạn có thay đổi gì đó trên máy in thôi, nên tui đã tìm cách cất cái accelerometer này cho nó an toàn.

Để làm được chuyện này, tui đã lấy cái Rugged Box xịn xò của Whity làm mẫu, rồi tui thấy có cái đế cho accelerometer (có nắp cho MK4/S, MK3.9/S) của NusseIt, tui lấy ý tưởng (và hầu hết là kích thước) từ đó.

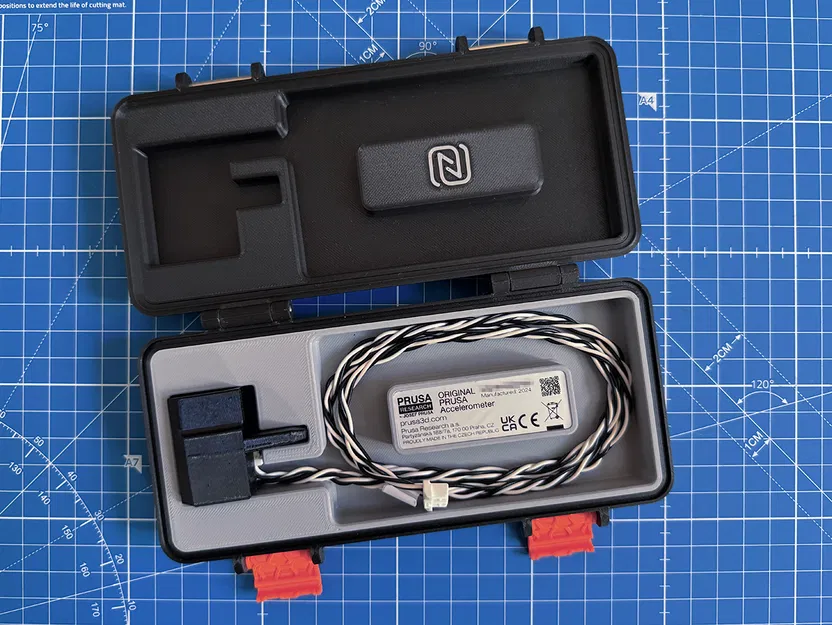

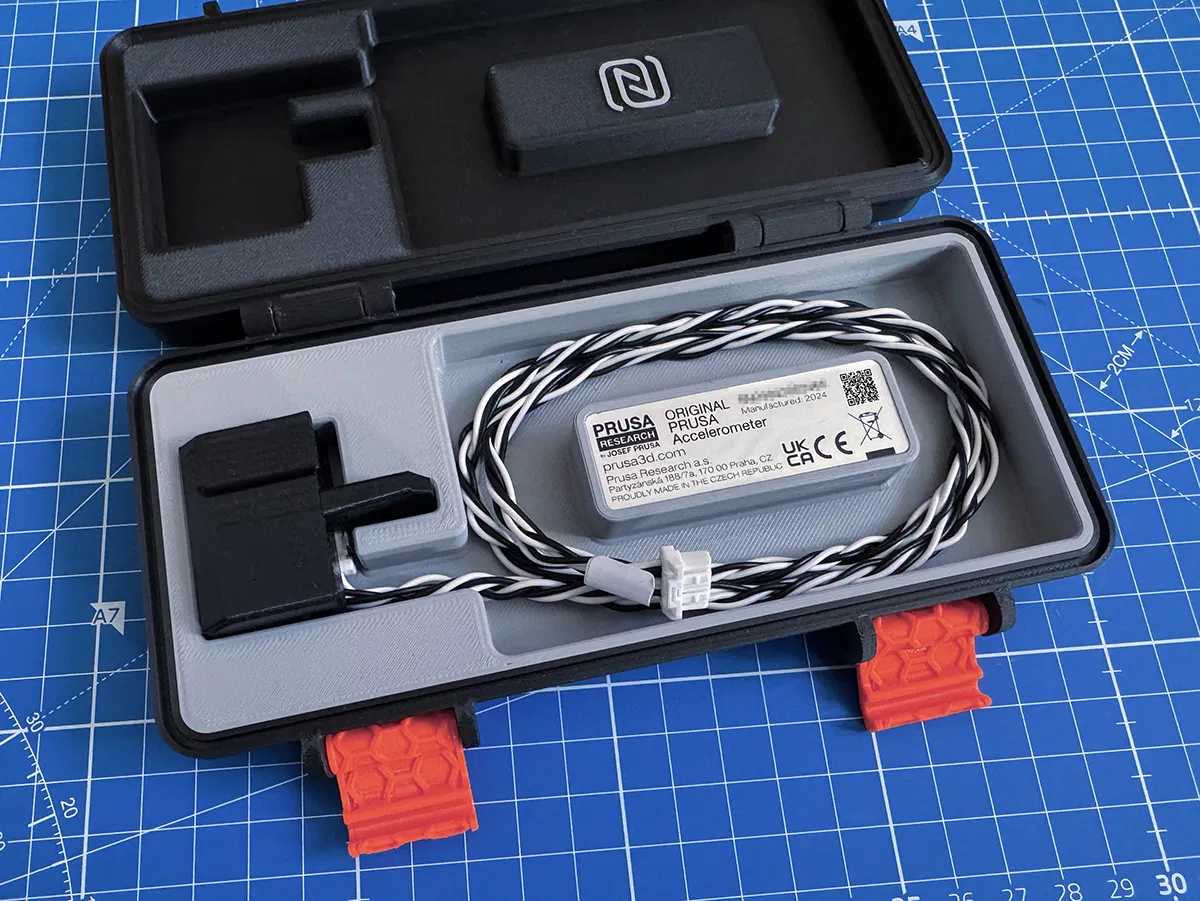

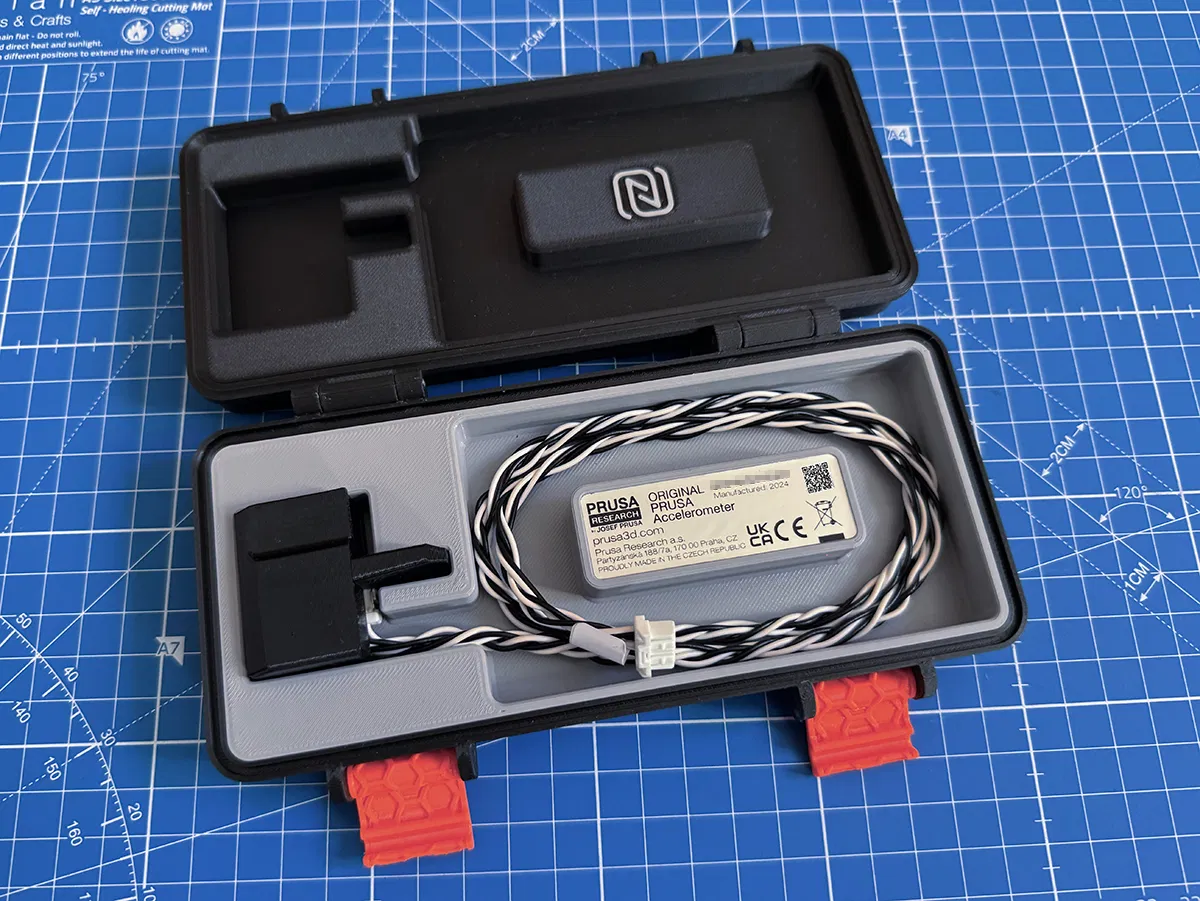

Cái đế này thì vừa khít với cái vỏ accelerometer cho MK4/S, MK3.9/S luôn. Lúc đóng lại thì cái vỏ nằm im trong hộp (chừa khoảng 1 millimet dung sai về chiều cao).

NFC hả? Có chứ, tùy chọn nha.

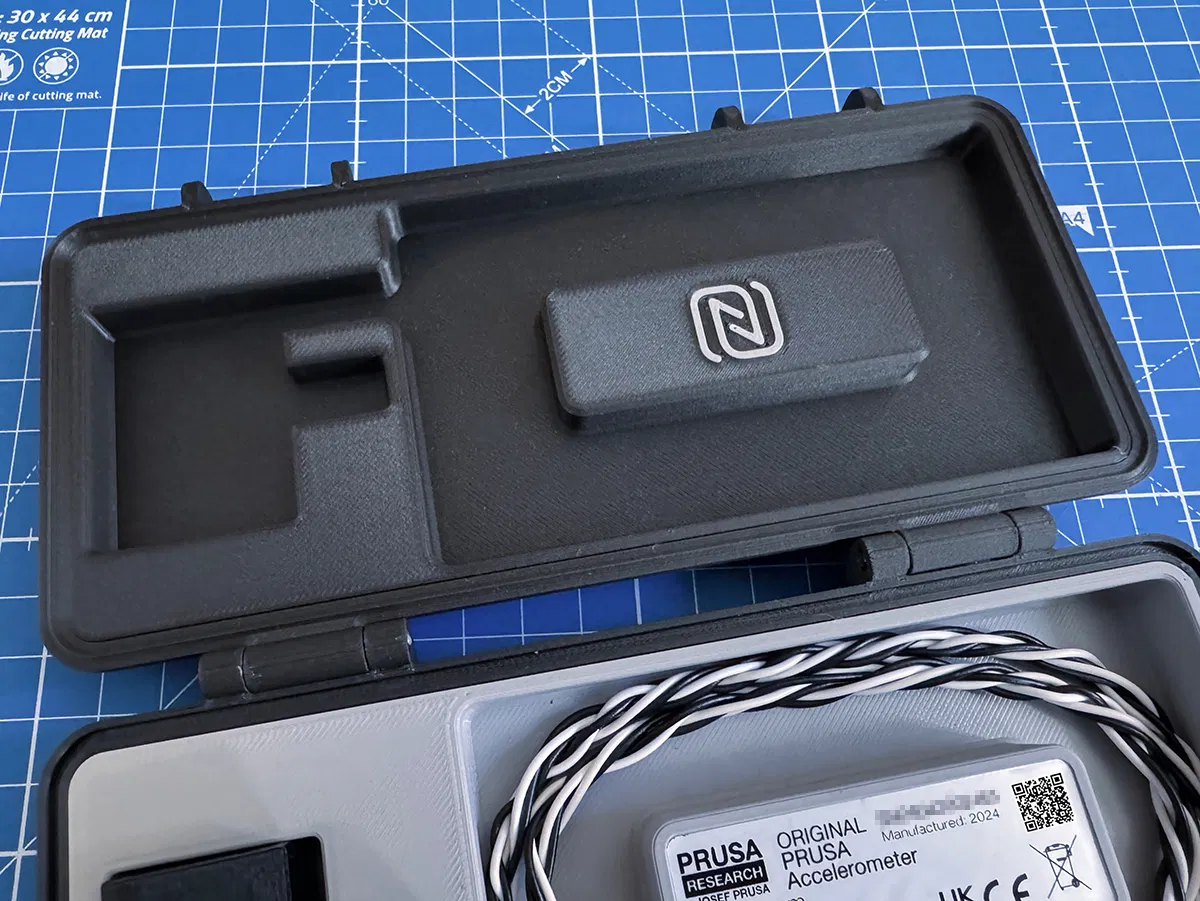

Phần đế ở nắp hộp có gắn một cái NFC tag nhỏ (12x19 millimeters) để lưu link tới hướng dẫn sử dụng Accelerometer. Ủa làm chi vậy? Thích thì làm thôi. Nếu bạn cũng muốn làm, cứ tạm dừng in, dán cái NFC tag vô chỗ lõm rồi in tiếp là được.

Các kiểu nắp hộp:

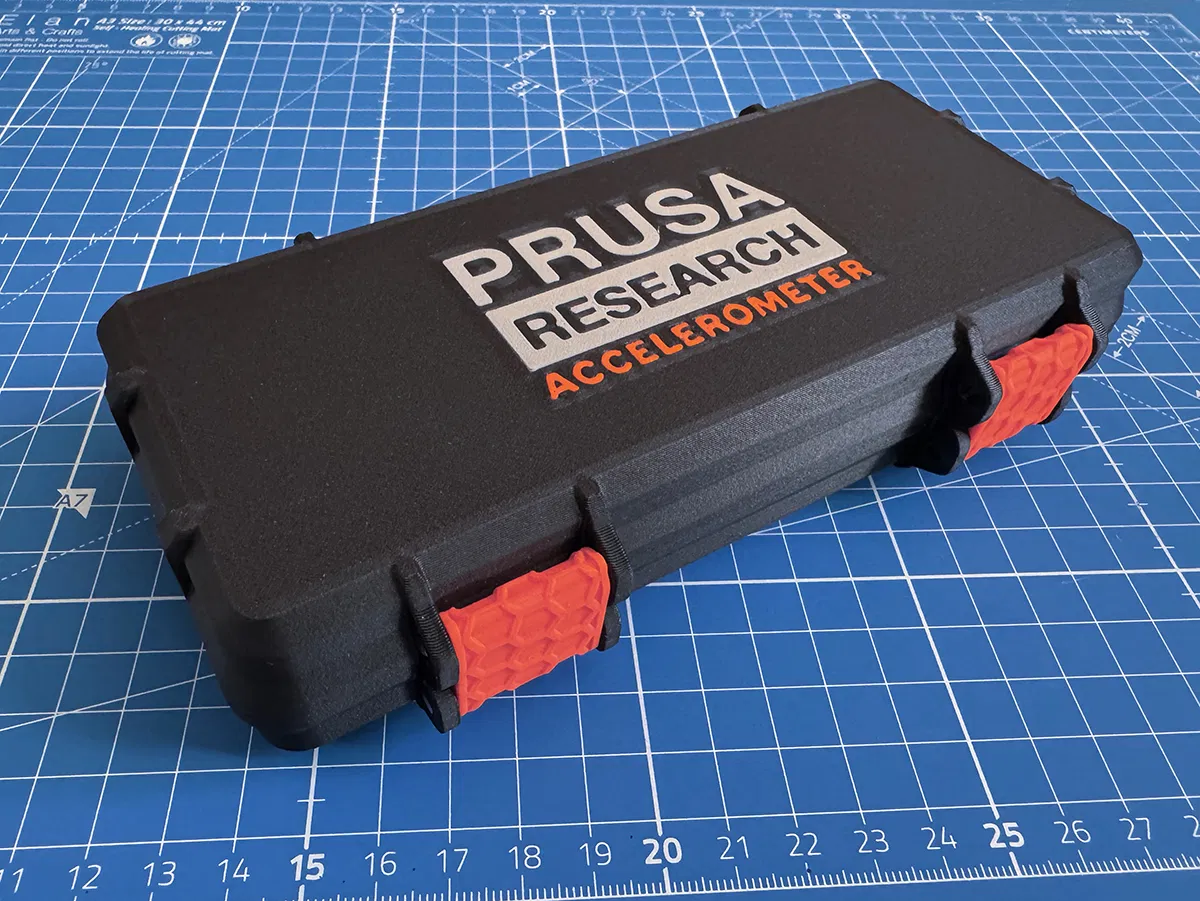

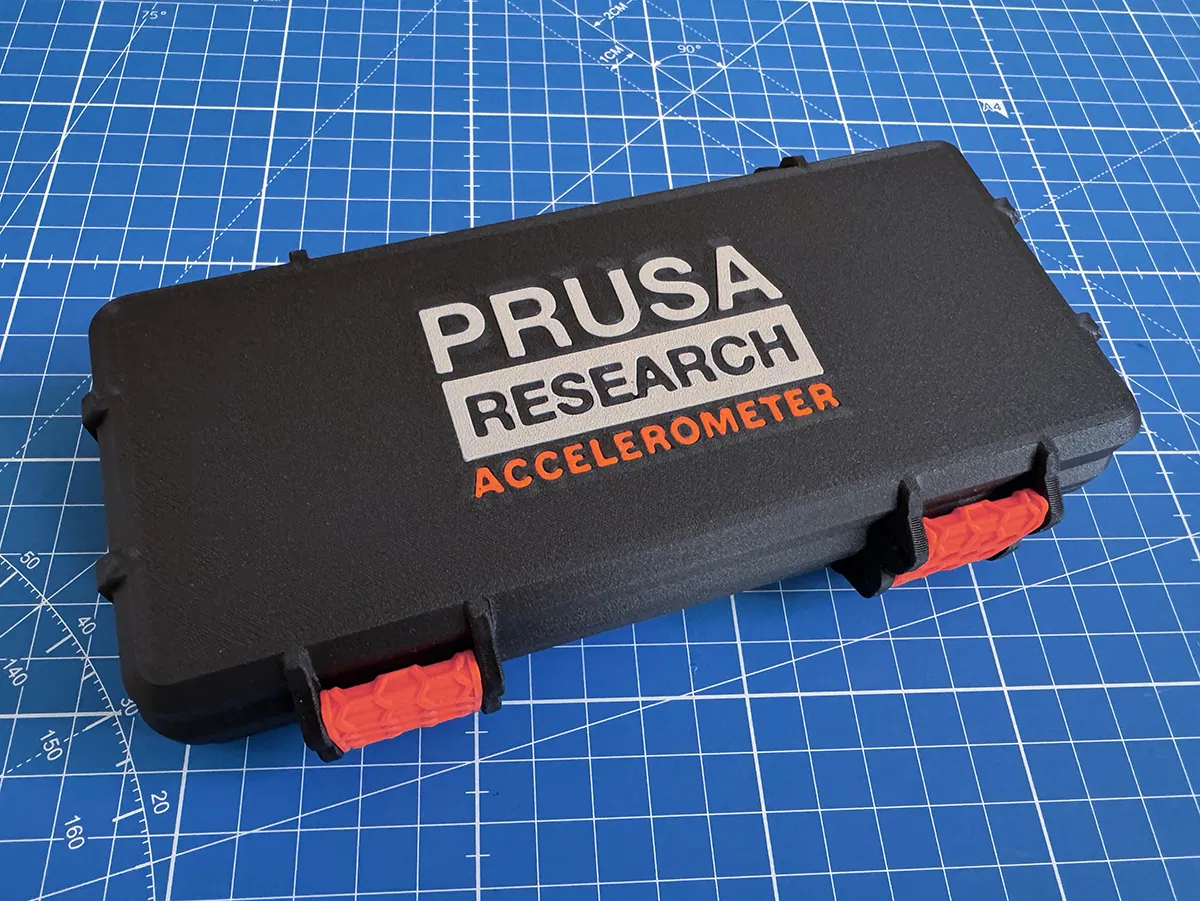

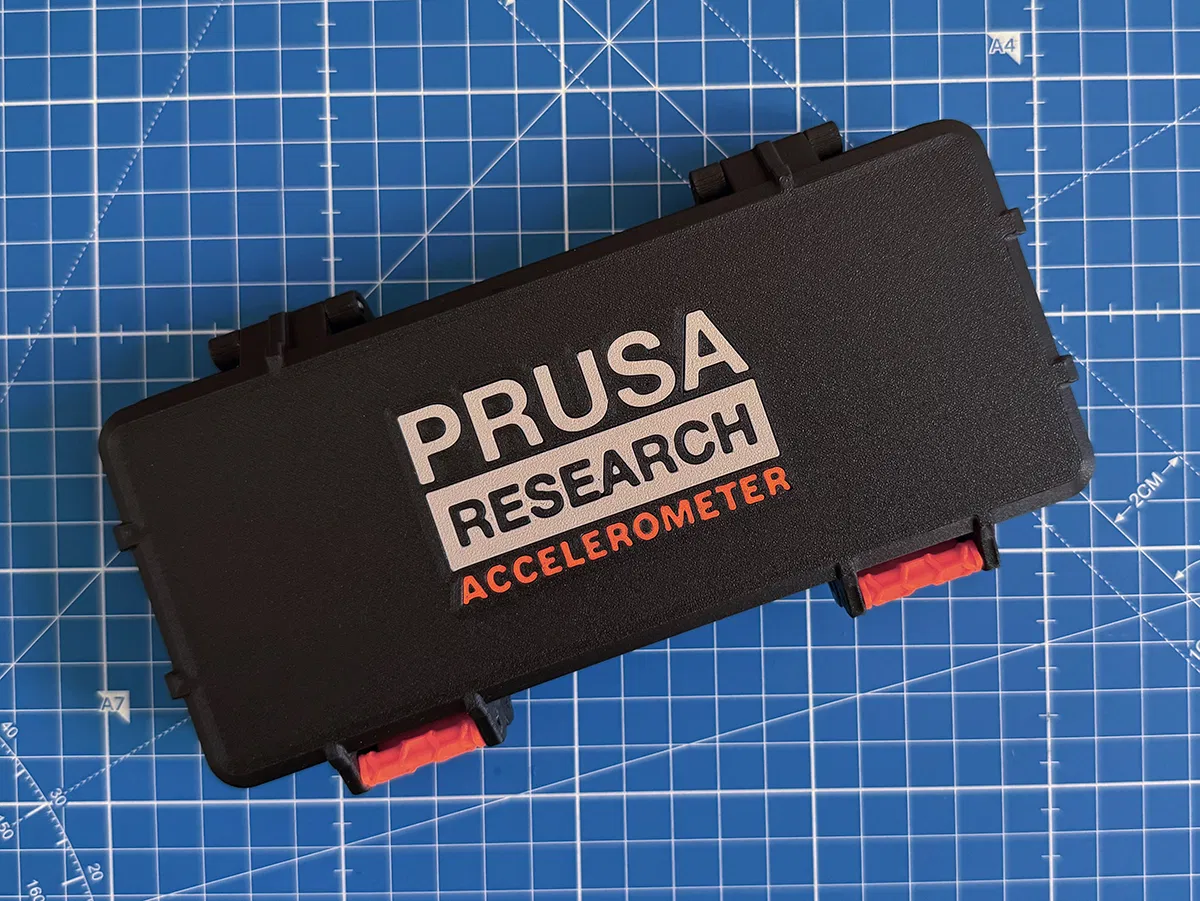

Nắp hộp có 2½ kiểu logo khác nhau: Không có logo, có logo đa sắc (in được cho cả máy in đa vật liệu và đơn vật liệu, xem mẹo in bên dưới) và kiểu logo "lớp". Cái cuối này in bình thường thôi, nhưng cái chênh lệch 0.2 mm vẫn tạo ra cái logo nổi bật trên nắp.

Các kiểu đế:

Cả hai loại đế đều có nhiều phiên bản: Đế dưới có hoặc không có chỗ dán số seri. Đế cho nắp hộp có hoặc không có NFC tag, và cái sau thì cũng có hoặc không có logo NFC. Các đế này có dung sai 0.08mm nên gắn rất khít. Nếu nó quá chặt, bạn cứ dùng bù trừ XY nha.

Các kiểu khóa:

Khóa có thể gắn ở trên hoặc dưới, giữ cho hộp đóng chắc chắn. Cái "lẫy" thì nhỏ thôi, nhưng đủ để mở khóa dễ dàng mà không làm tróc móng tay. ;-) Các phiên bản: Không có họa tiết hoặc có họa tiết lục giác (sâu 0.4mm và 0.6mm).

Bạn cần gì:

Cần 6 con ốc M3 cho cái hộp, hoặc có thể dùng thanh tròn nhỏ thay thế. Chiều dài là 30 millimeters. Tui đã khoan lại lỗ với mũi khoan 3 mm - làm vậy cũng chắc chắn và đảm bảo không bị gãy khi vặn ốc.

Cài đặt in:

Không có gì đặc biệt cho hộp, nắp, bản lề và khóa. In dễ dàng và chạy được với mọi loại đầu phun và mọi độ cao lớp, nhưng tui đề xuất độ cao lớp là 0.2 mm. Không nhất thiết phải có support, nhưng tui có dùng cho chữ PRUSA to và khung RESEARCH.

Phần ruột cho máy in đa vật liệu (chữ, khung và logo NFC) thì không có dung sai. Ở đây bạn nên dùng bù trừ XY của PrusaSlicer. Tùy vào độ chỉnh máy in của bạn mà sẽ từ -0.05 đến -0.2mm (tui thì -0.075mm).

• Ruột cho nắp hộp: STL được lật để nắp và logo có cùng bề mặt lớp đầu tiên. ;-) Chiều cao chữ được giảm 0.2mm để tạo cầu nối (lõm nắp 1.2mm, chữ 1.0mm). Mẹo: In thử vài bản XY cùng lúc và dùng modifier.
• Logo NFC: Chiều cao bằng với chỗ lõm, vì chiều cao Z thực tế gần như bằng nhau. STL không lật, để khớp với bề mặt trên.

Chắc chắn rồi: In hộp nhiều màu mà không có MMU thì hơi phiền chút, nhưng thà vậy còn hơn in một màu. :-)
