Bộ Gắn Động Cơ Z CORE One với Ren Cấy Nhiệt

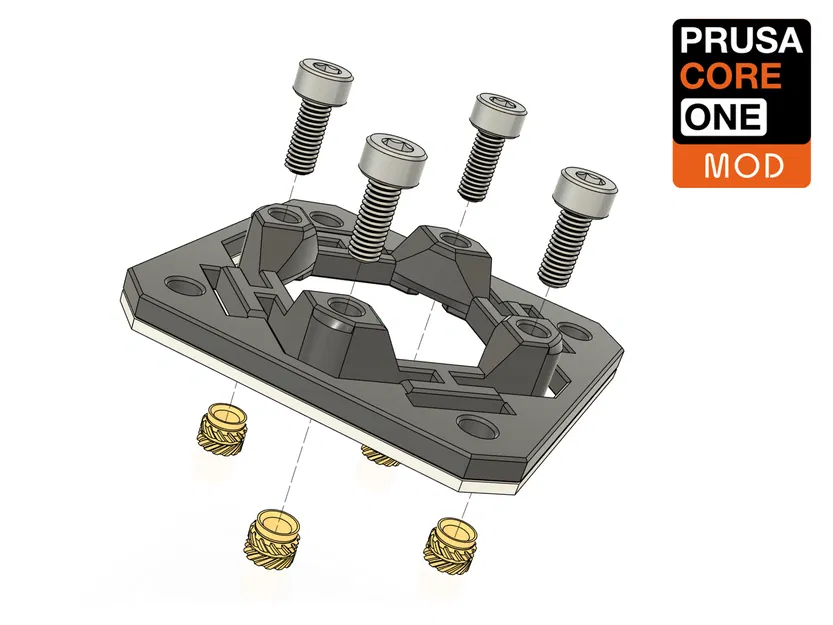

Đây là bản remix của bộ phận gắn động cơ Z cho Prusa CORE One 🥰. Điểm cải tiến chính là việc bổ sung các ren cấy nhiệt (heat set threaded inserts) thay thế cho thiết kế ban đầu, vốn yêu cầu các bu lông M3 phải ăn ren trực tiếp vào nhựa in.

Các Tính Năng Chính:

• Ren Cấy Nhiệt (Heat Set Inserts): Loại bỏ nguy cơ làm hỏng ren khi lắp vào tấm đế.
• Lắp Đặt Đáng Tin Cậy: Quá trình lắp ban đầu không có rủi ro.
• Dễ Bảo Trì: Lắp lại dễ dàng và an toàn trong quá trình bảo trì máy in.
• Độ Bền Tăng Cường: Ren cấy nhiệt cung cấp kết nối chắc chắn và đáng tin cậy hơn so với ren nhựa.
• Thay Thế Trực Tiếp: Tương thích với quy trình lắp ráp CORE One hiện có.

Lắp Ráp

👉 Vị Trí Ren Cấy Nhiệt:

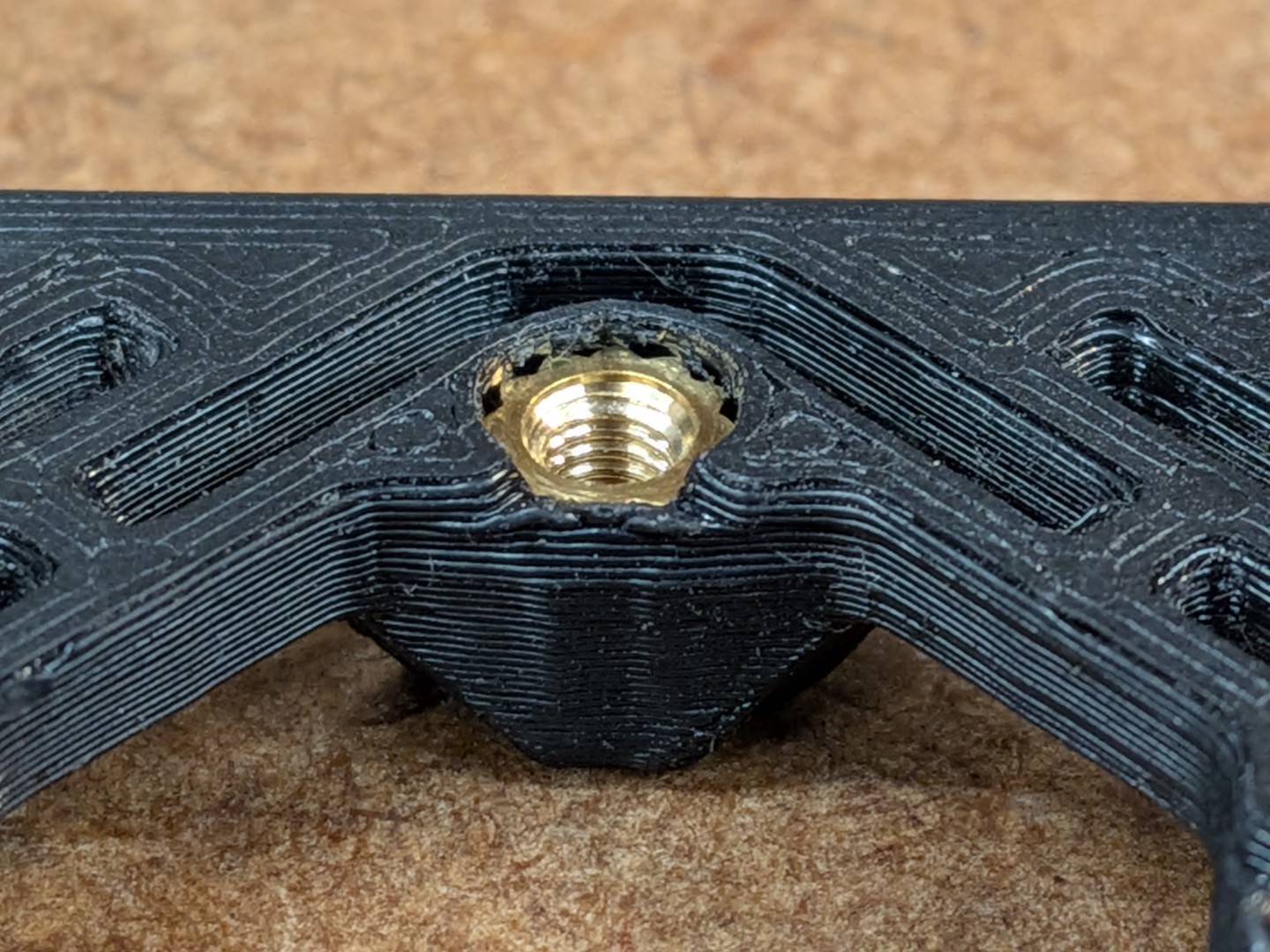

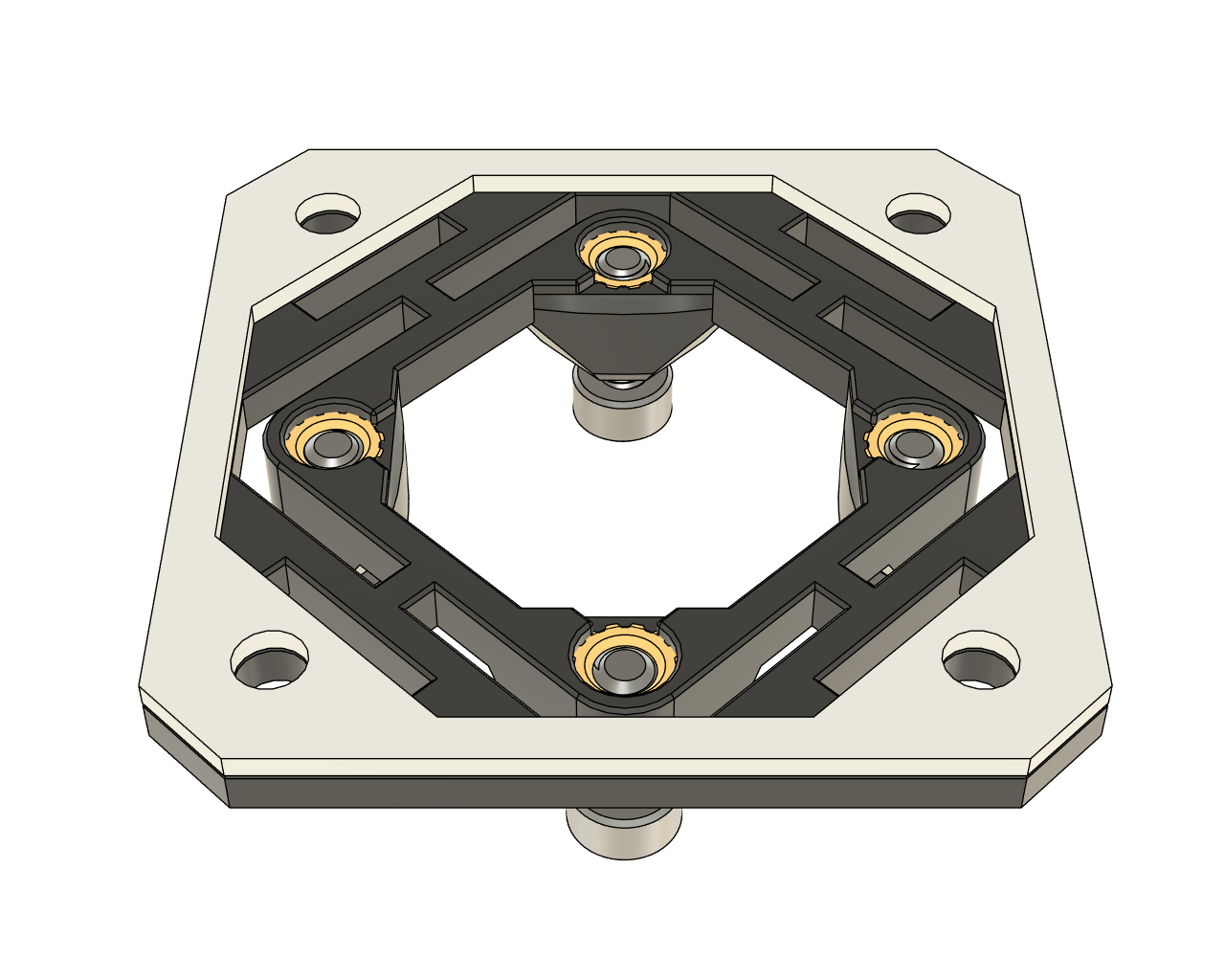

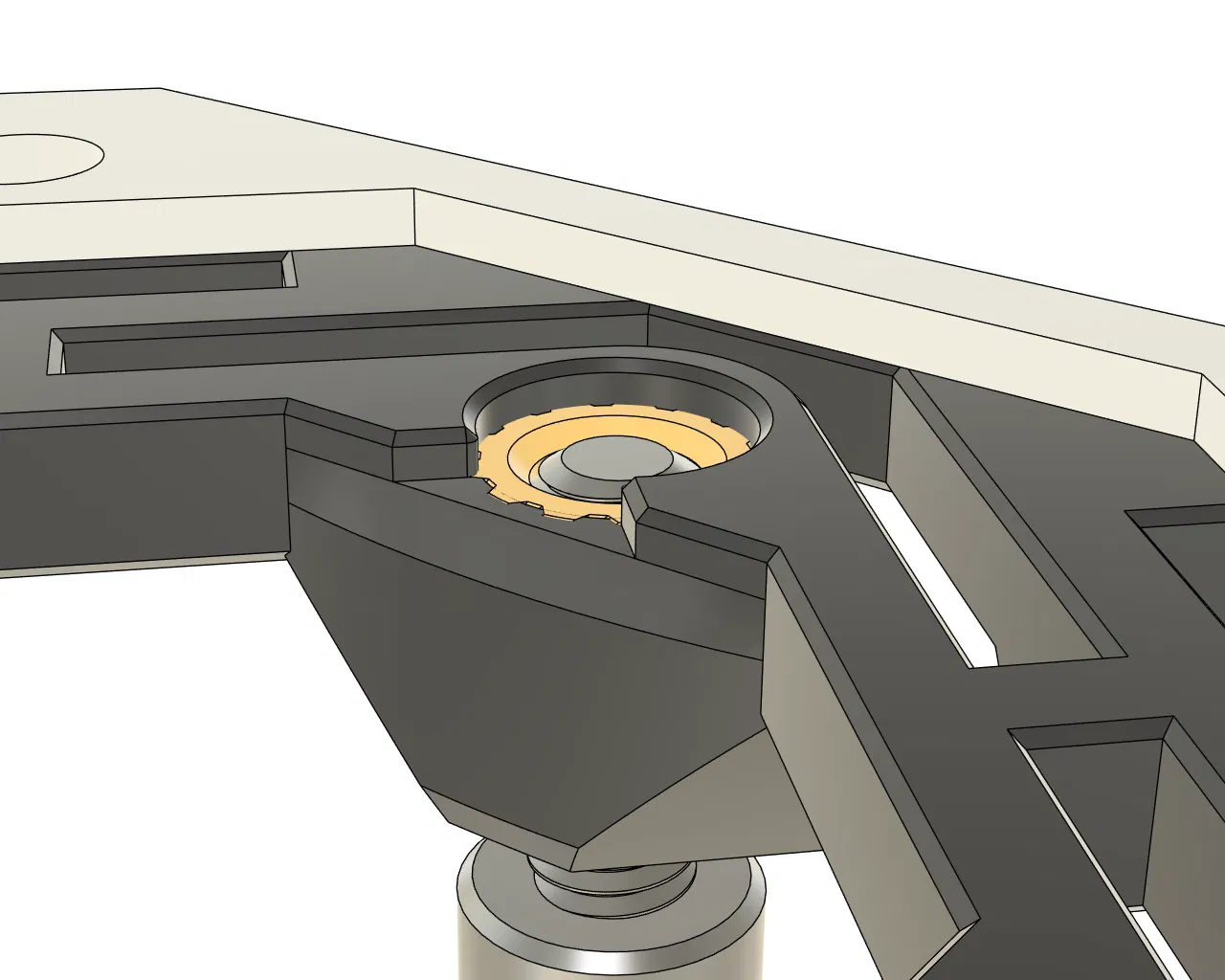

Ren cấy nhiệt nằm sâu 0.8 mm so với bề mặt đế. Điều này đảm bảo khoảng cách an toàn với các động cơ stepper mọi lúc.

Do đó, hãy đảm bảo nó được đặt hoàn toàn chắc chắn trước khi tiếp tục.

Sau Gia Công

• Loại bỏ tất cả vật liệu hỗ trợ và kiểm tra chất lượng bản in.
• Chà nhẹ bề mặt trên bằng giấy nhám trên một mặt phẳng để đảm bảo bộ phận gắn nằm phẳng hoàn hảo trên tấm đế khi lắp ráp cuối cùng.

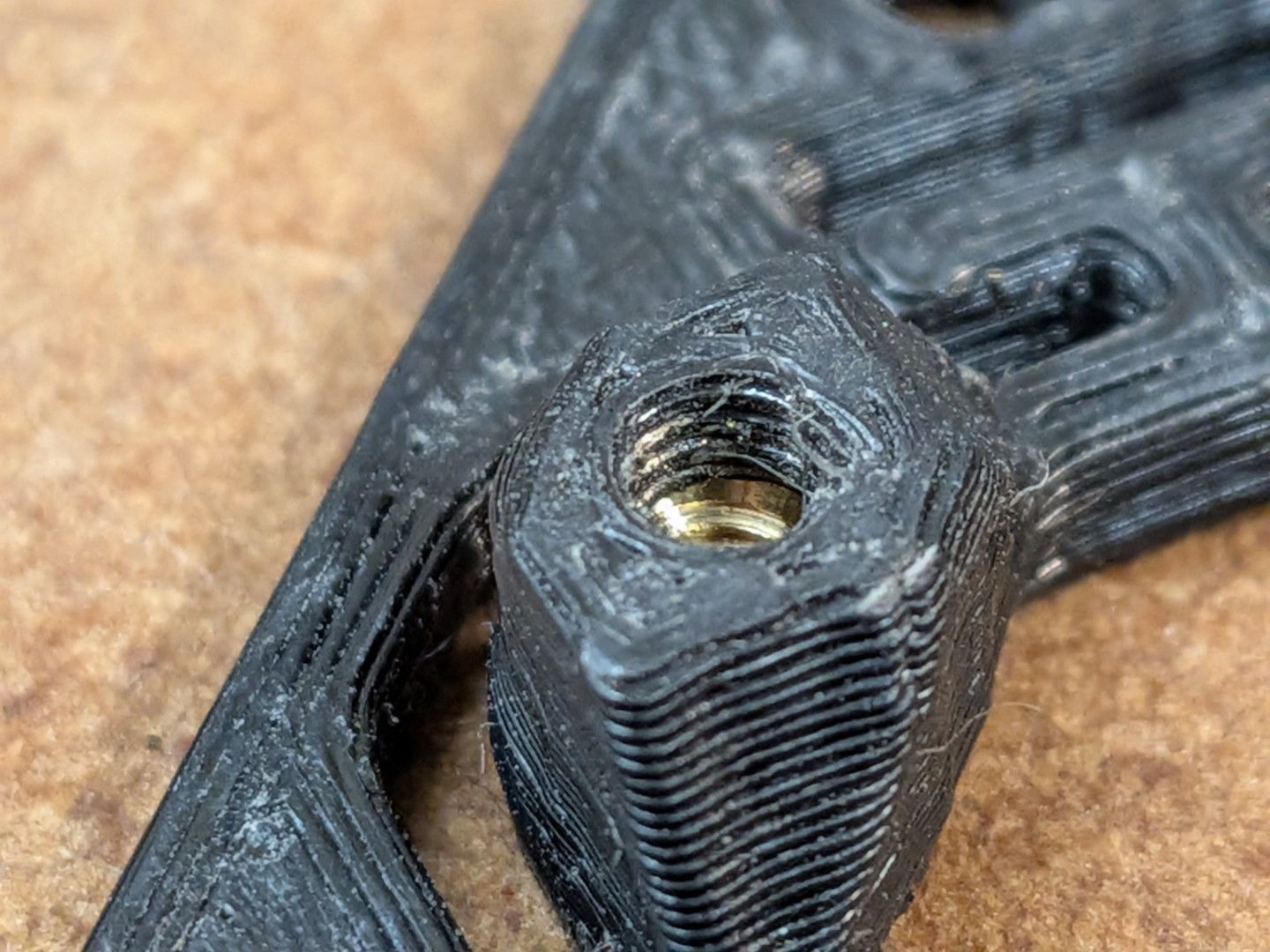

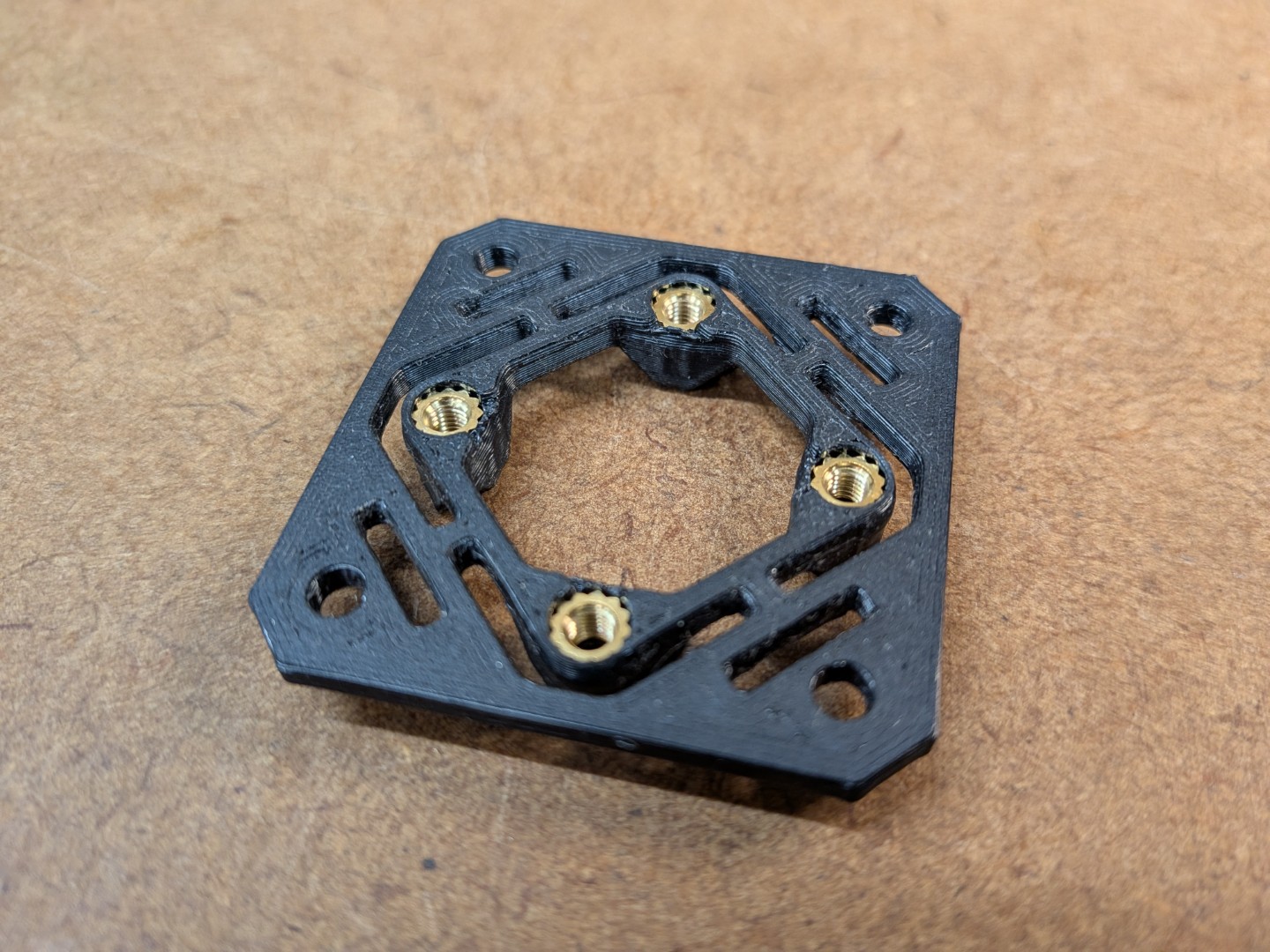

• Lắp ren cấy nhiệt, đảm bảo chúng được đặt hoàn toàn chắc chắn (tham khảo hình ảnh đính kèm).

Chuẩn Bị Tạo Ren:

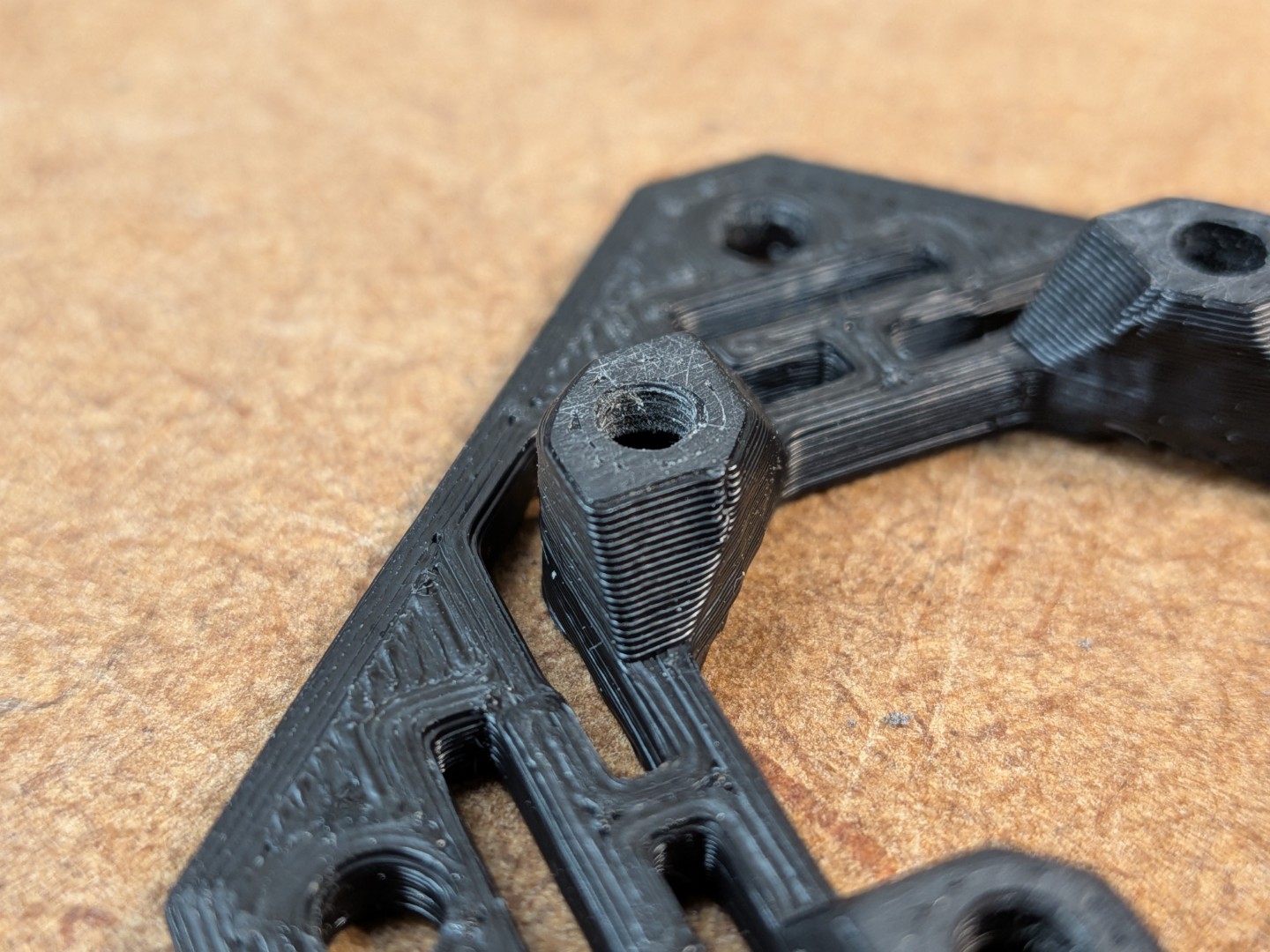

Lỗ vít M3 cố ý được làm hơi nhỏ hơn một chút để tạo ra một ren chắc chắn, ngăn ngừa tình trạng lỏng lẻo theo thời gian. Để đạt được độ vừa vặn hoàn hảo:

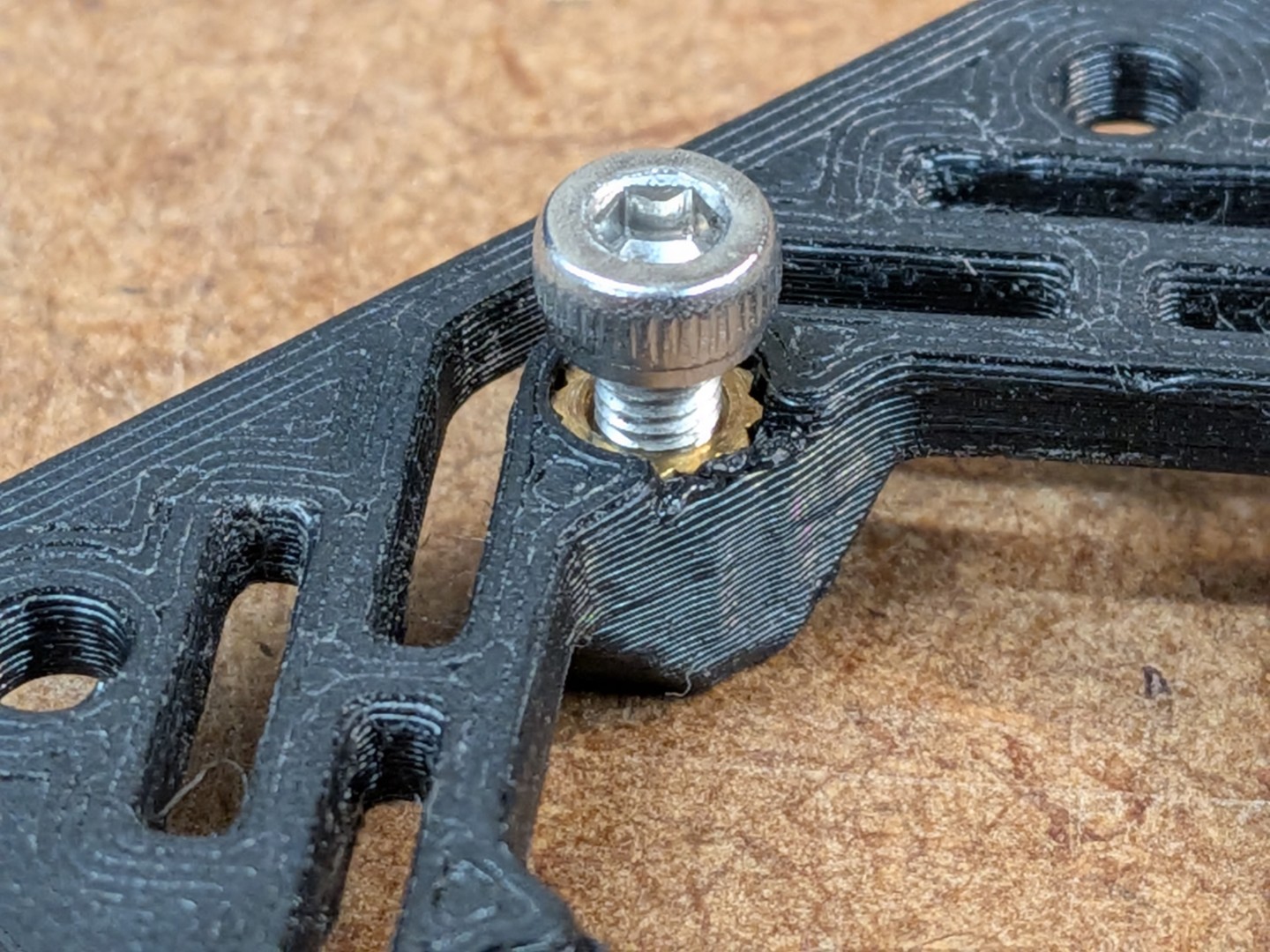

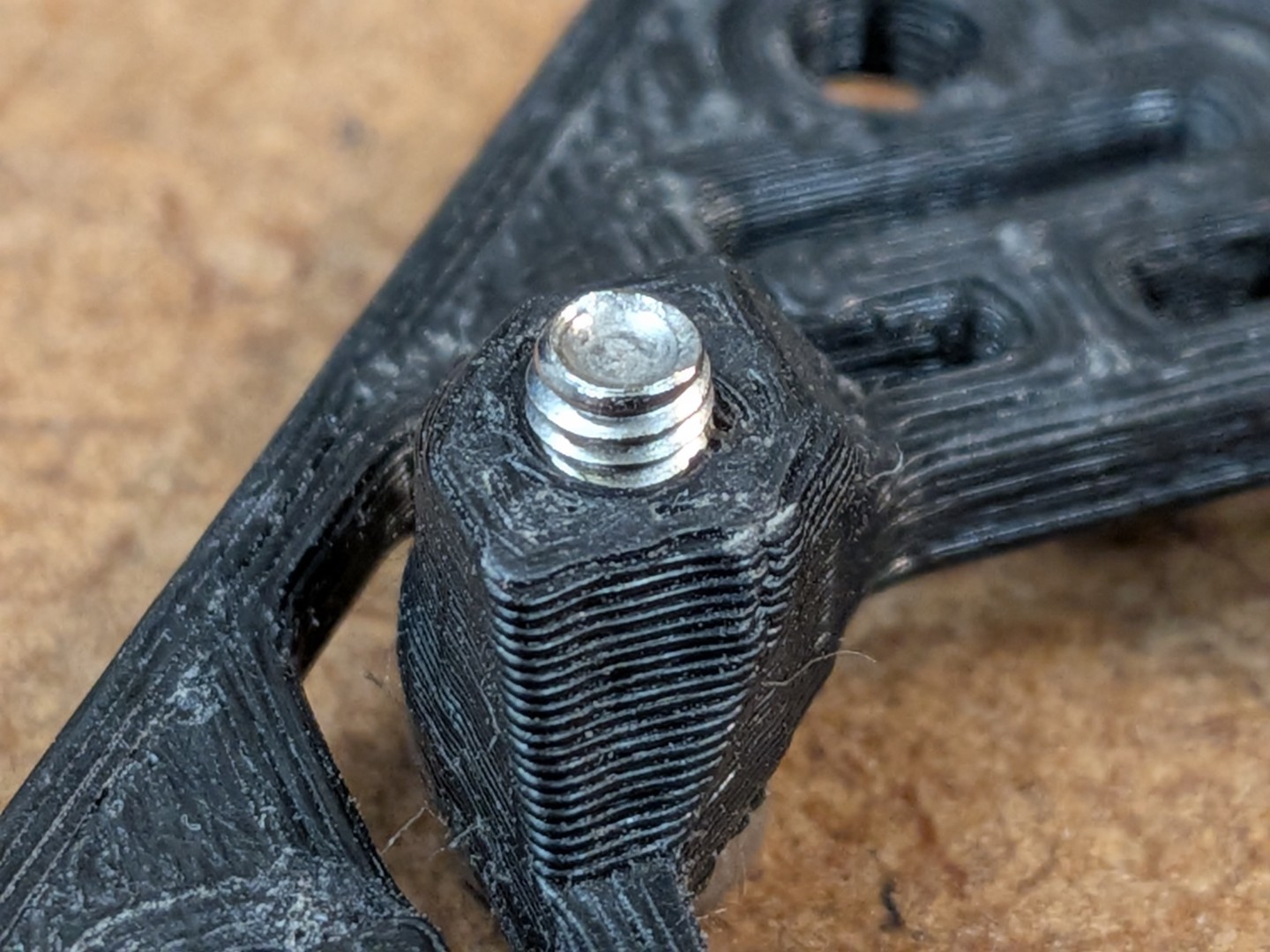

1. Luồn một con vít M3 x 8mm từ phía dưới, vặn hết cỡ.
2. Điều này tạo ra một ren được căn chỉnh hoàn hảo trong nhựa, khớp với ren cấy nhiệt.

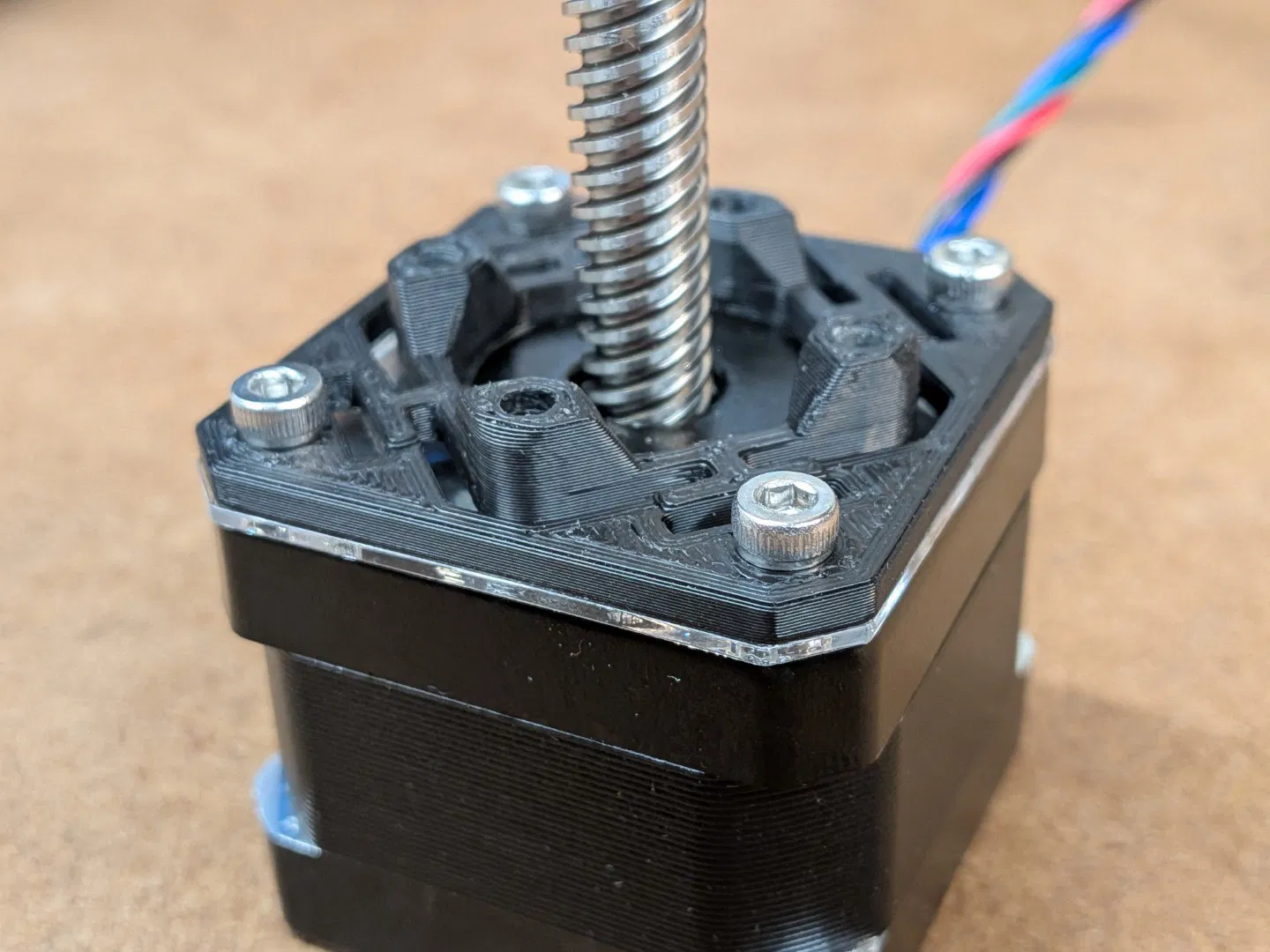

3. Tháo vít ra và lắp động cơ vào bộ phận gắn.

Lắp Ráp Cuối Cùng:

1. Khi lắp bộ phận vào tấm đế, đảm bảo vít M3 thẳng hàng với ren đã tạo trong nhựa.
2. Để tăng cường độ chắc chắn, hãy cân nhắc sử dụng chất khóa ren màu xanh (Loctite) nếu muốn.

Lưu ý: Thiết kế lỗ nhỏ hơn cung cấp khả năng khóa ren cơ học, nhưng độ vừa vặn tất nhiên sẽ phụ thuộc vào cài đặt máy in/sợi nhựa của bạn. Để tăng cường độ chắc chắn, hãy cân nhắc sử dụng chất khóa ren màu xanh (Loctite).

Cài Đặt In

• Sợi nhựa (Filament): PC (… và một mẫu thử 25g Prusament PC Blend là tất cả những gì bạn cần cho 3 bộ phận gắn)
• Chiều cao lớp (Layer Height): 0.2
• Chiều rộng đùn (Extrusion Width): 0.4
• Lớp Vỏ (Perimeters): 4
• Lớp Đáy / Đỉnh (Top / Bottom Layers): 5
• Ruột (Infill): 60 %
• Hỗ trợ (Support): Khuyến nghị (xem hướng dẫn bên dưới)

Ghi Chú In:

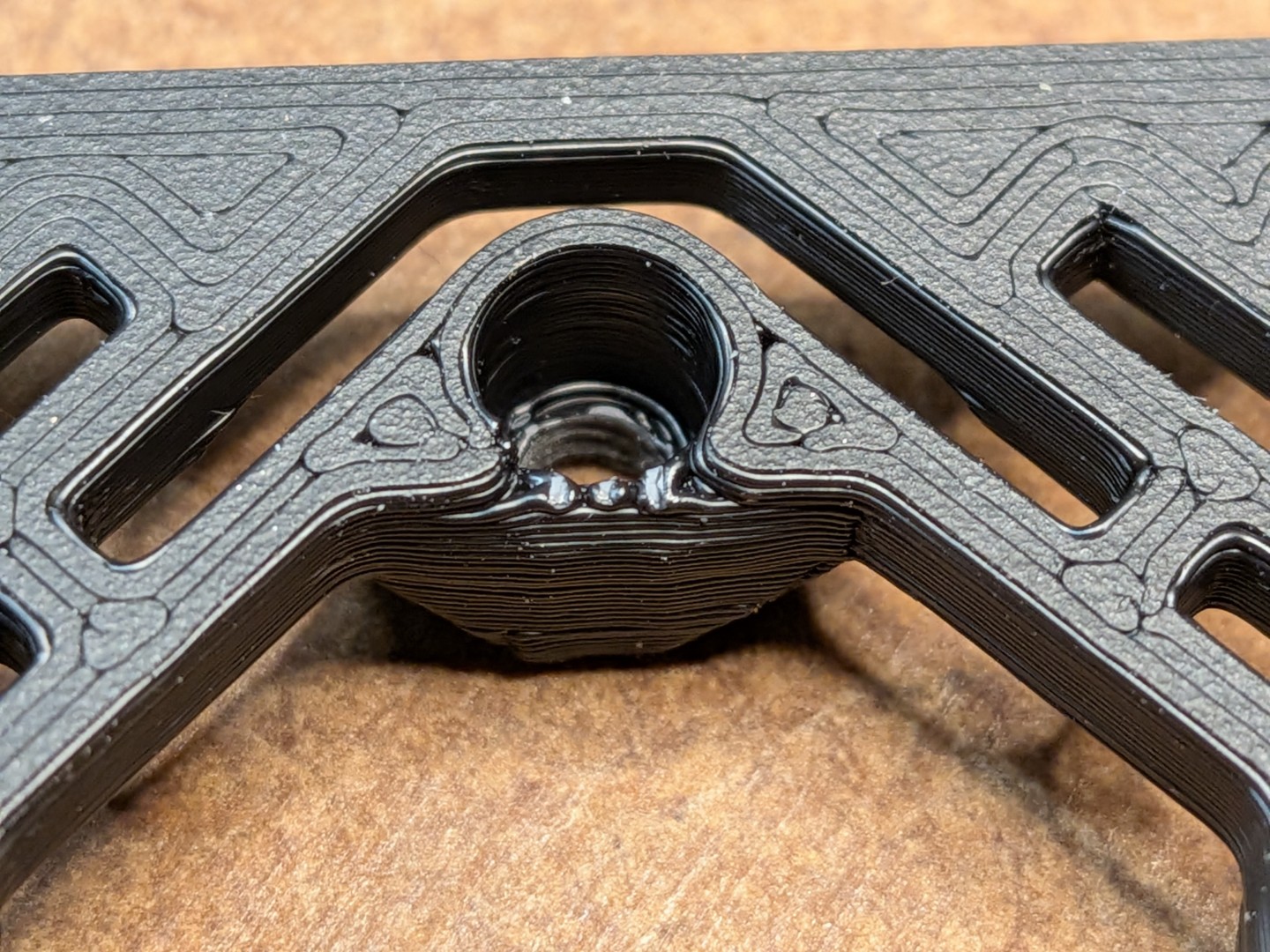

Để loại bỏ mọi rủi ro về lỗi ở các khu vực ren cấy nhiệt, bạn nên sử dụng vật liệu hỗ trợ cho các khu vực bị nhô ra (được đánh dấu màu đỏ).

CAD

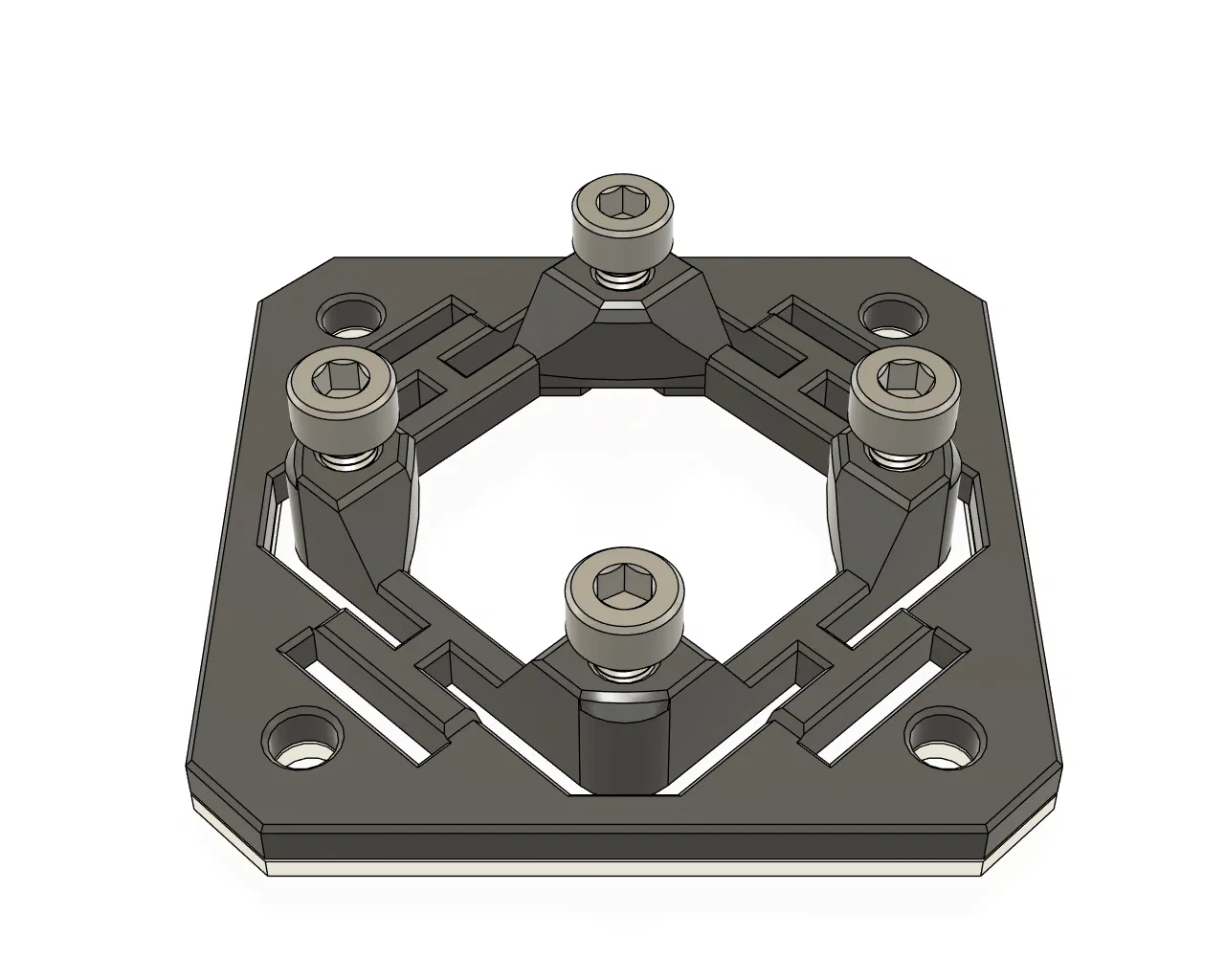

Model này đã được thiết kế ngược hoàn toàn từ thiết kế gốc của Prusa, cho phép tùy chỉnh và sửa đổi hoàn toàn. Dữ liệu CAD đầy đủ được cung cấp trong phần tải xuống, bao gồm cả định dạng .STEP và định dạng gốc của Fusion.

BOM

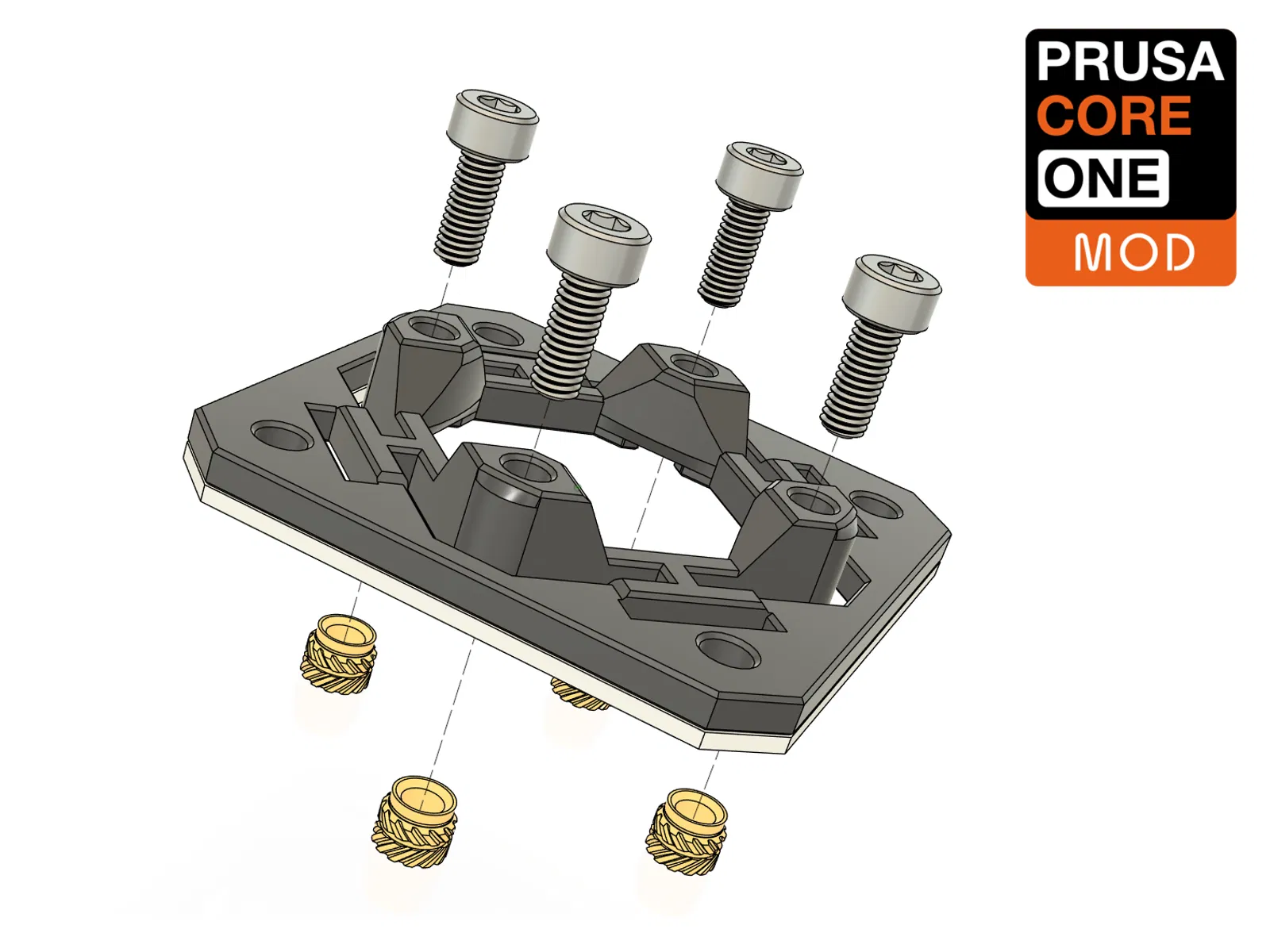

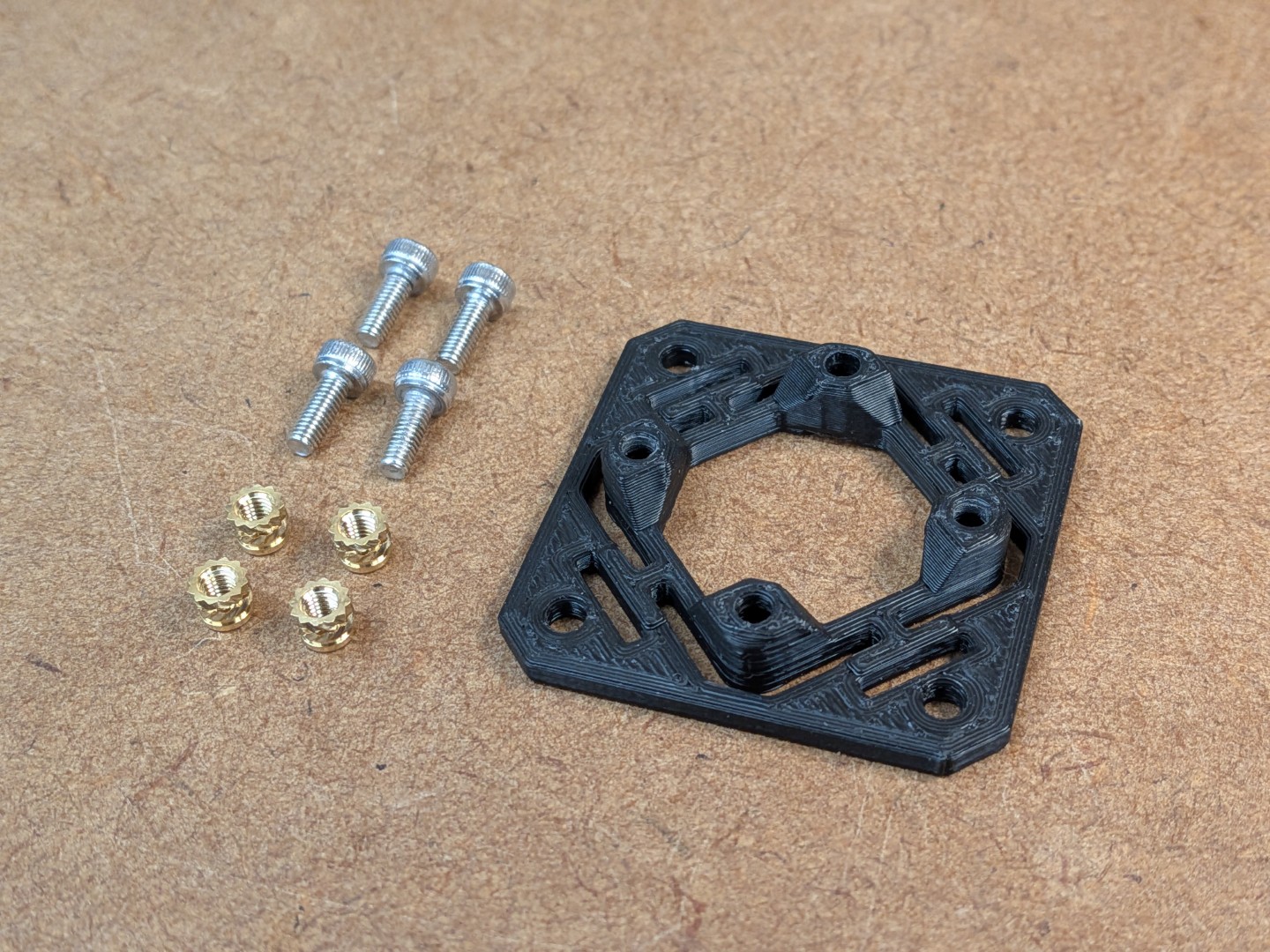

• 12 x Ren Cấy Nhiệt M3x5x4 (Tiêu chuẩn Voron)
