SimRacing Hub - GT Style

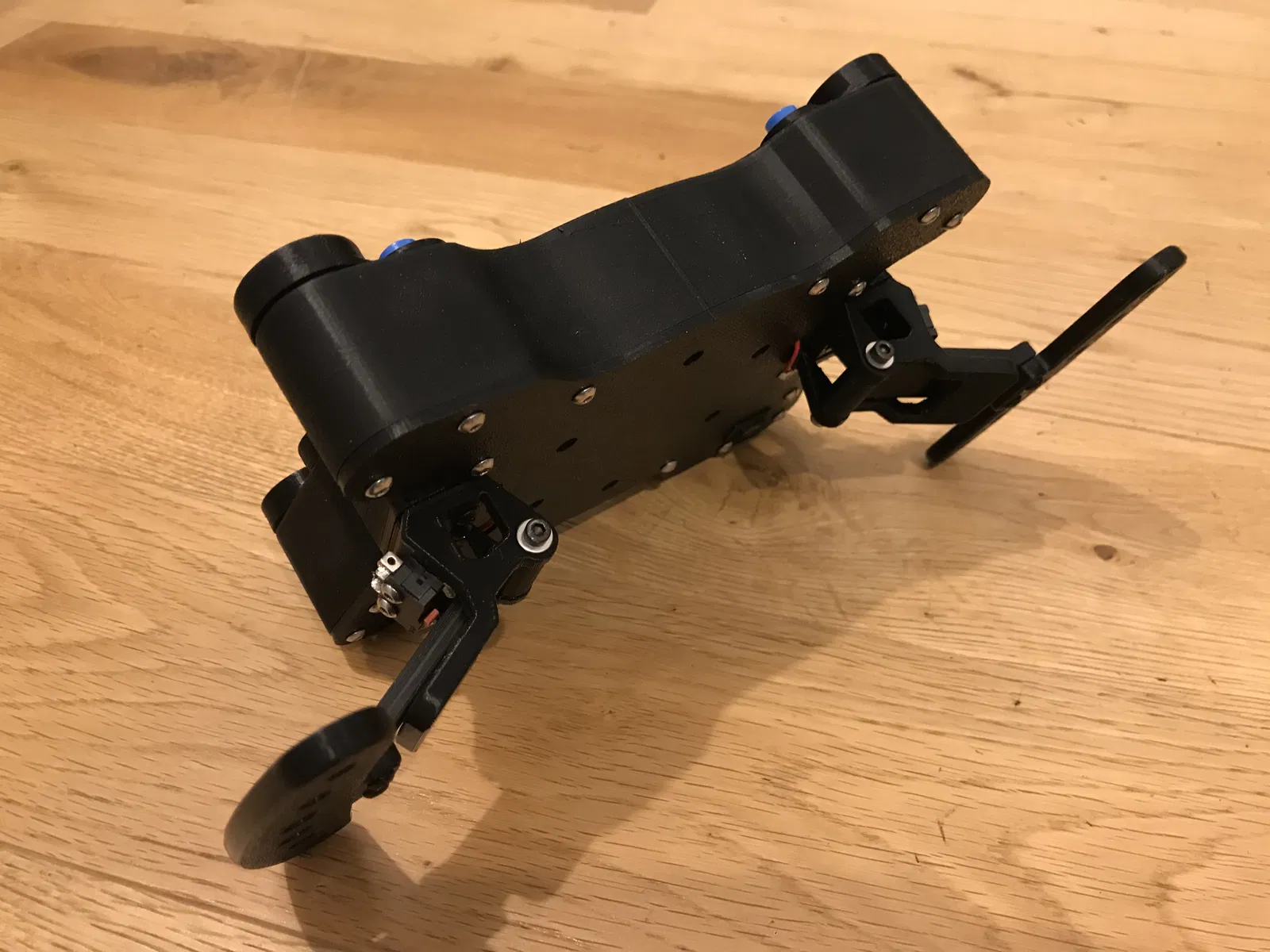

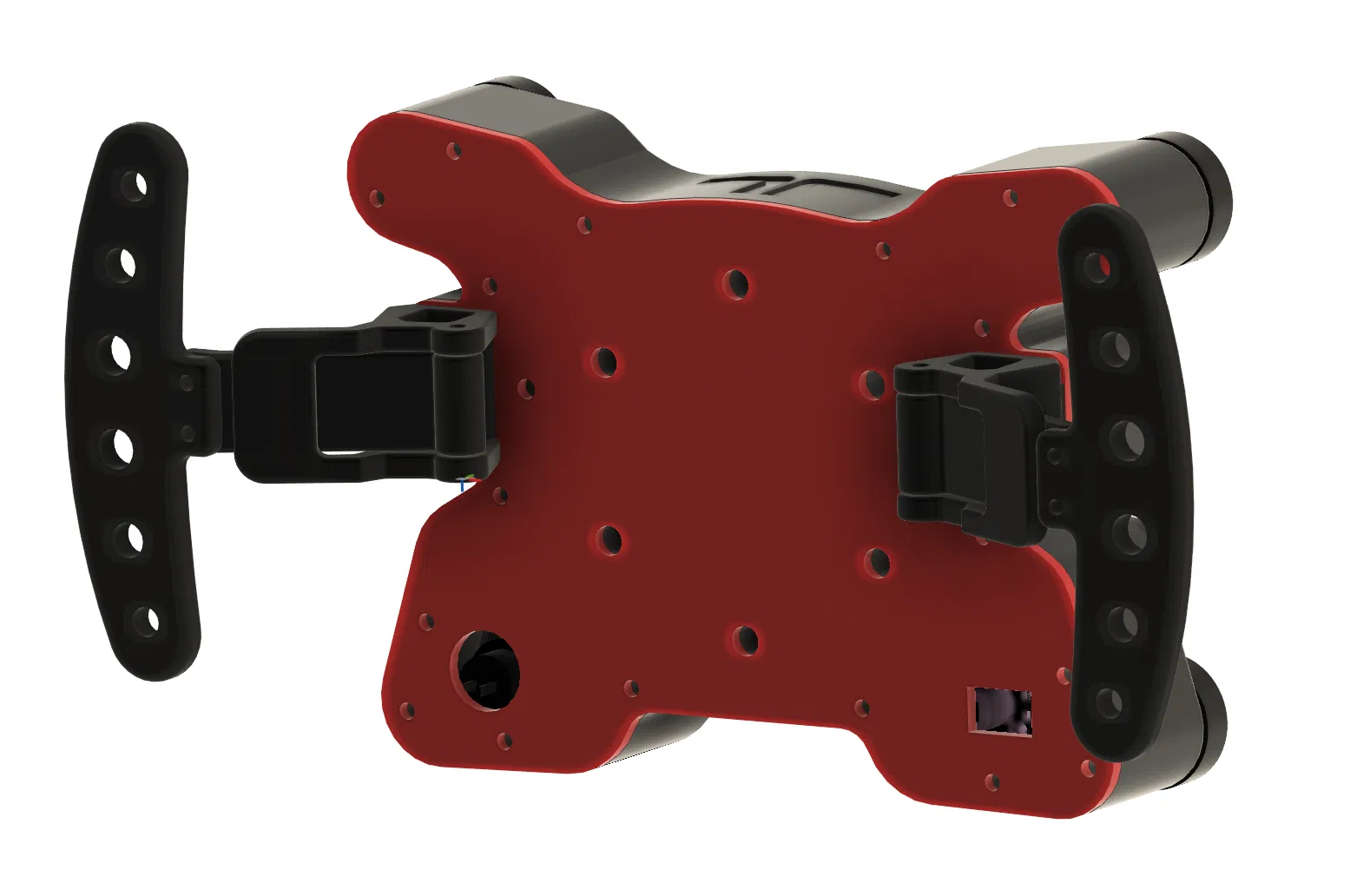

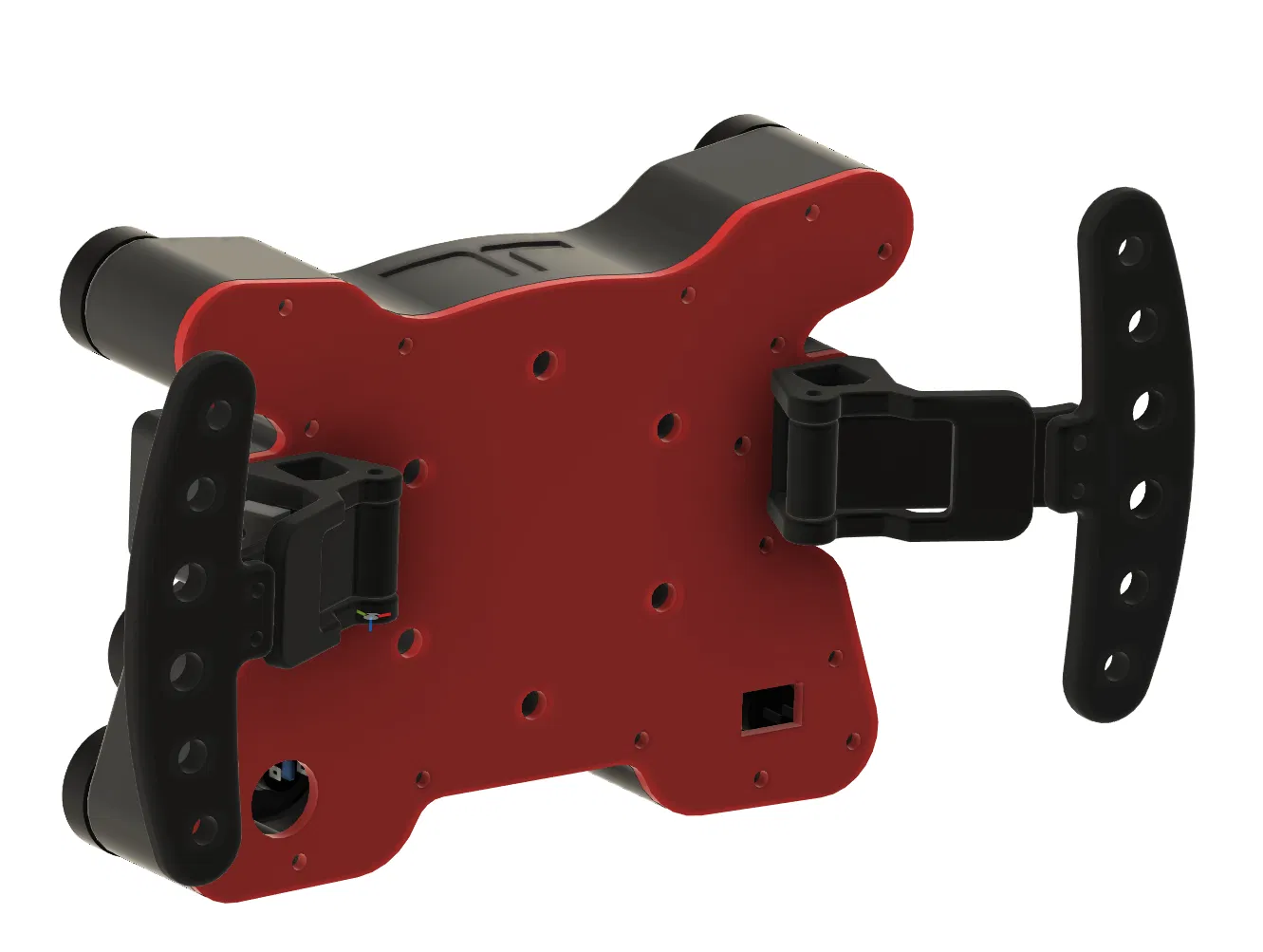

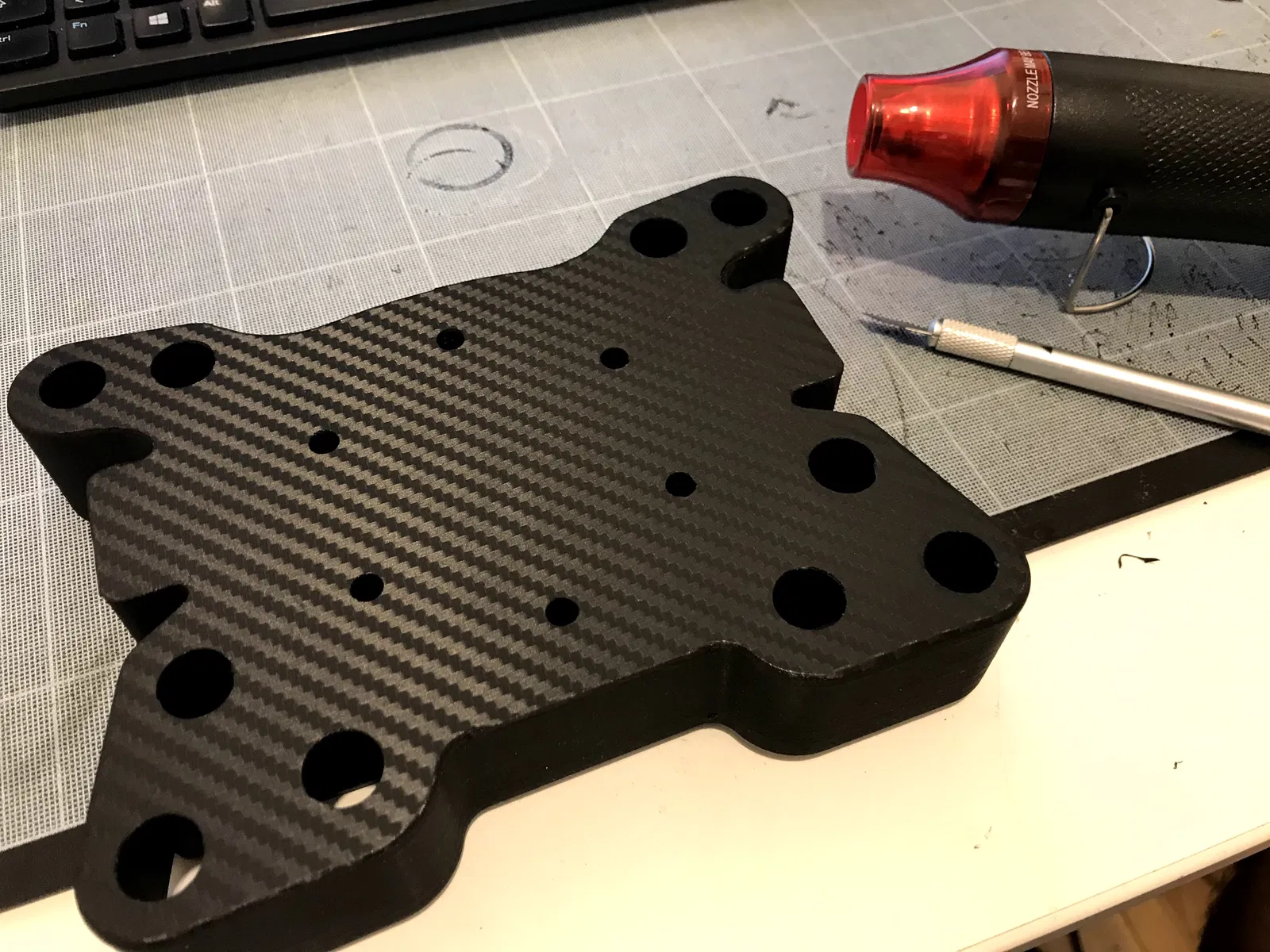

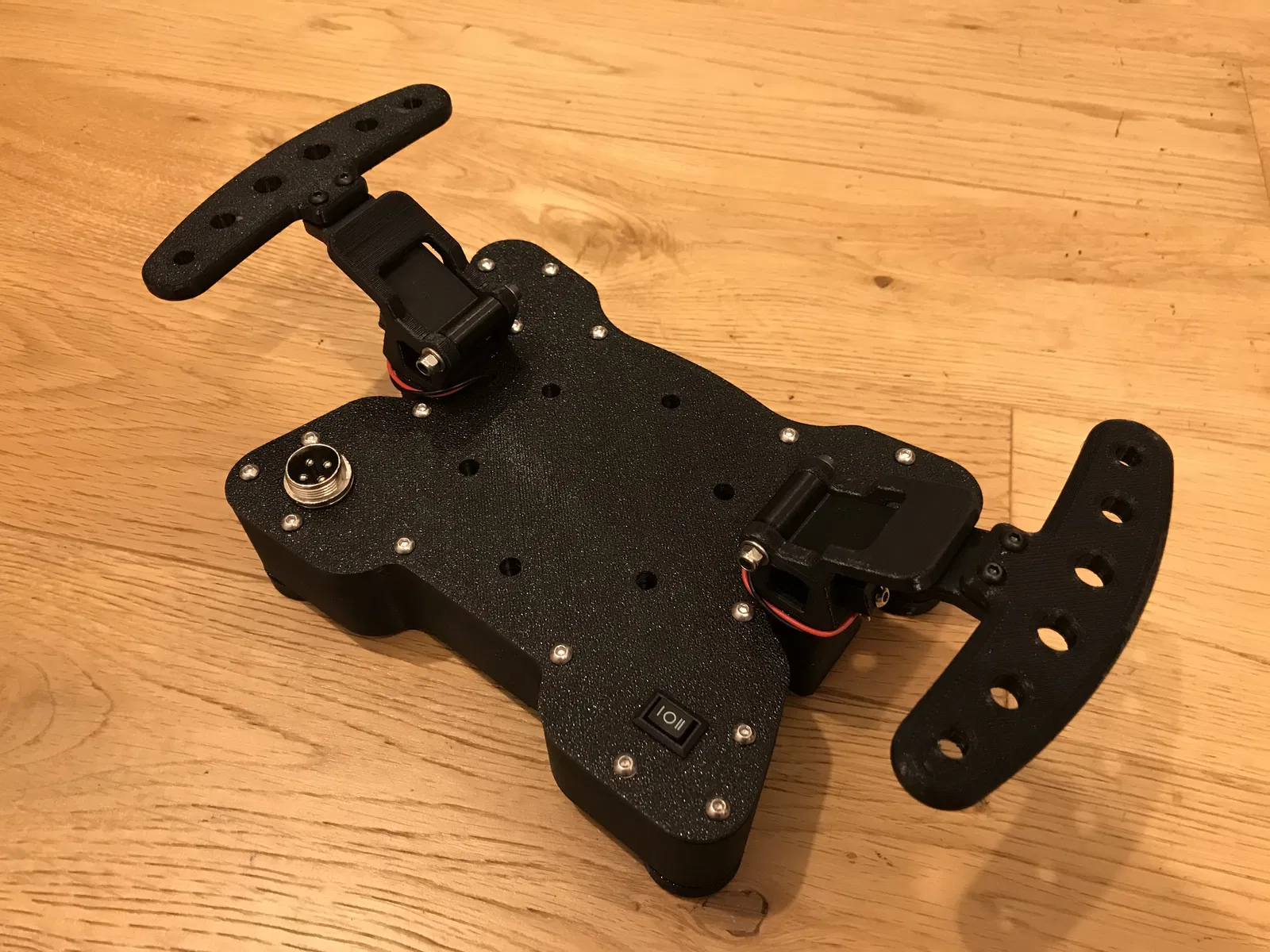

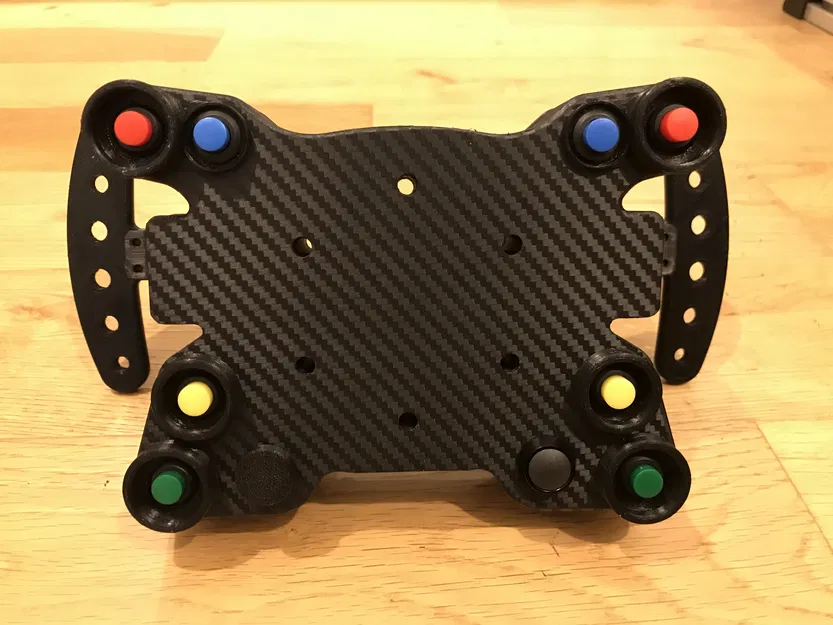

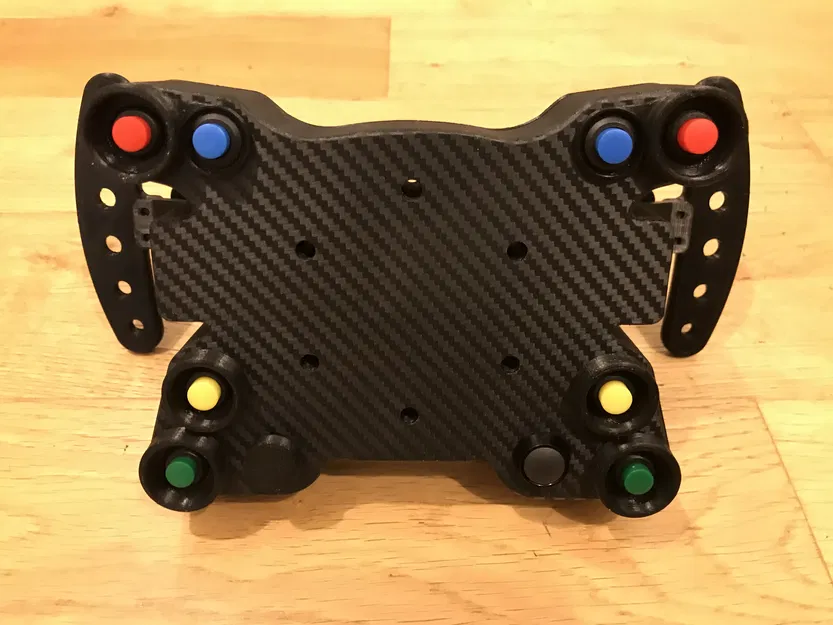

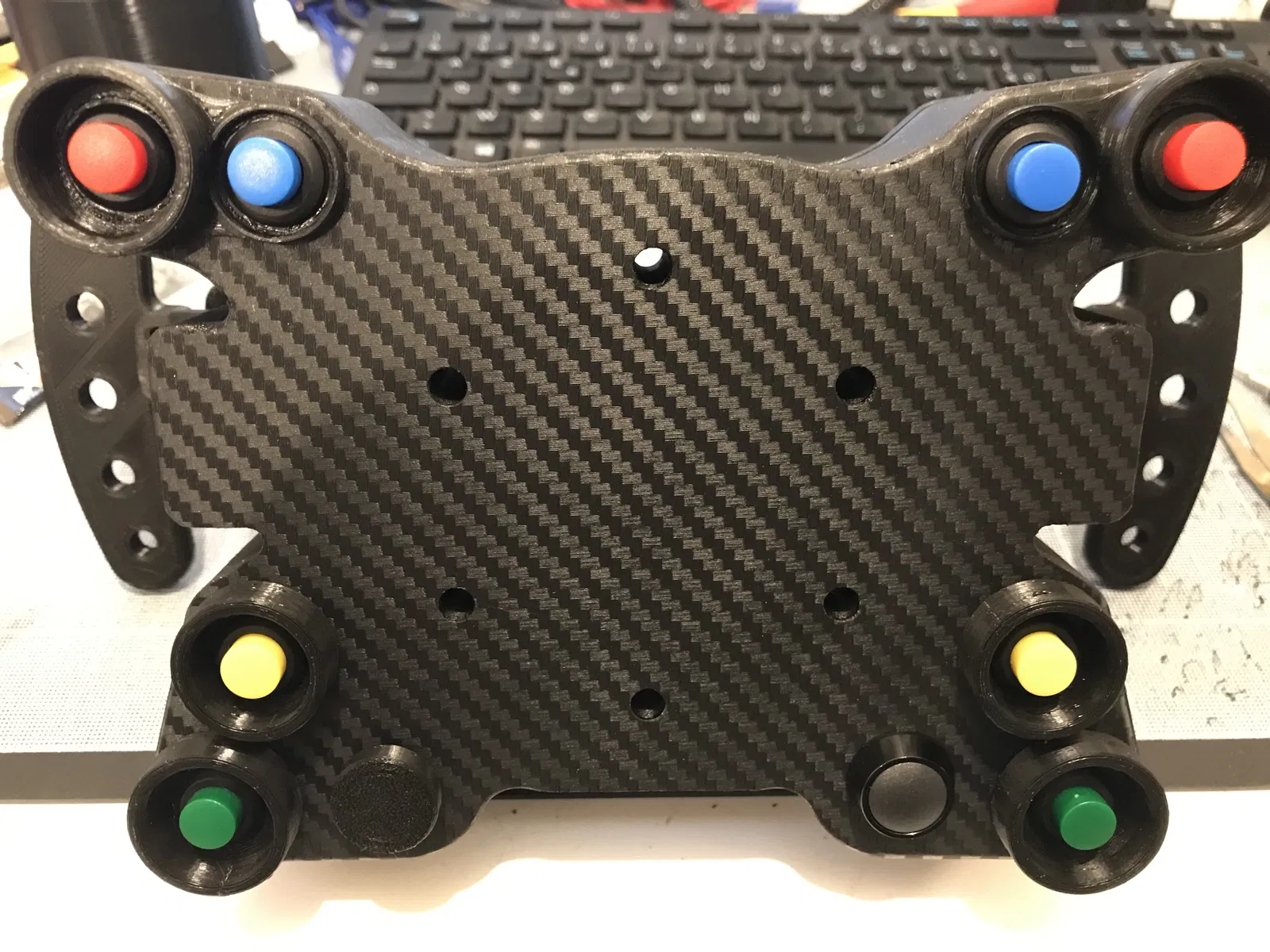

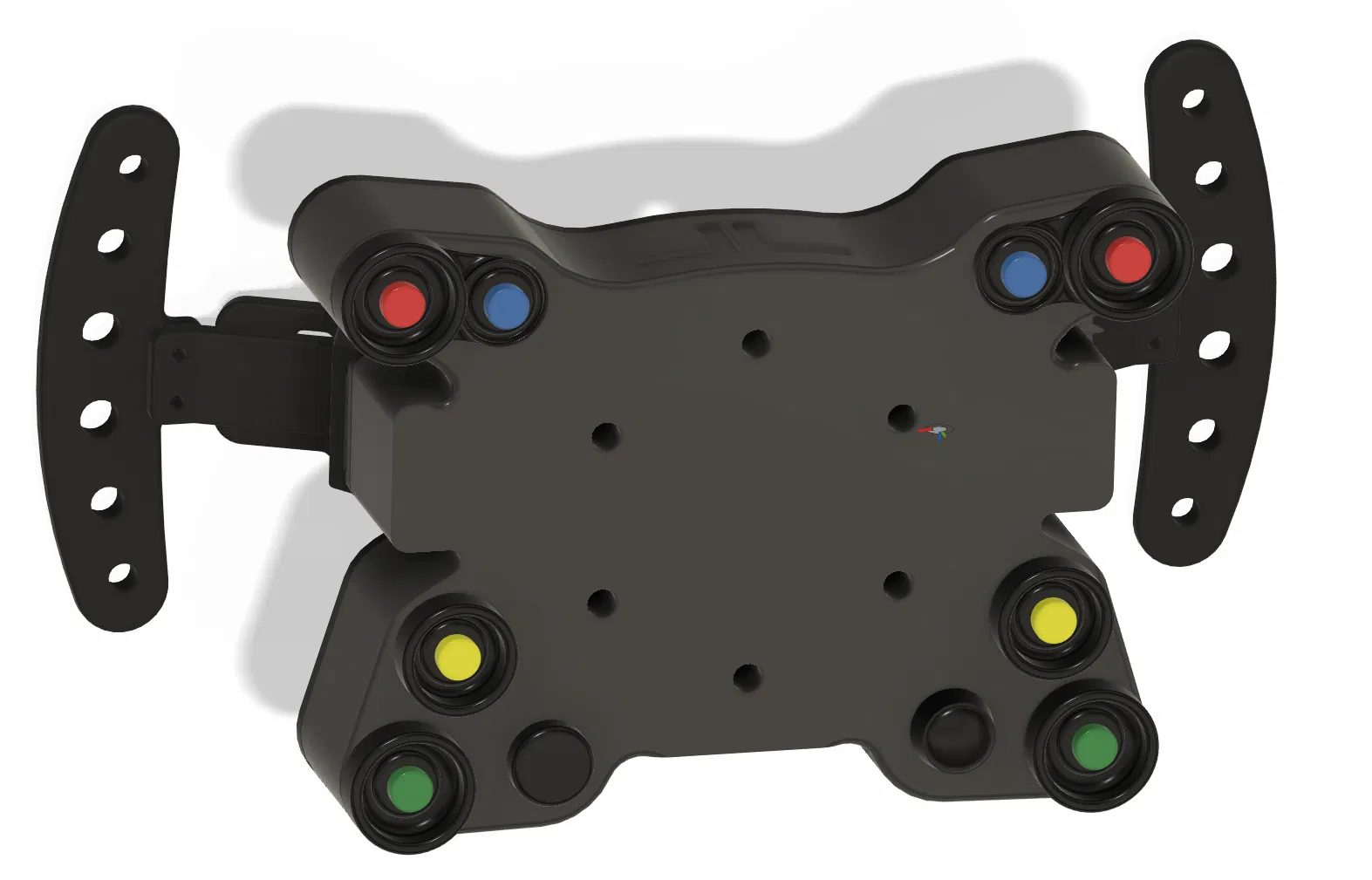

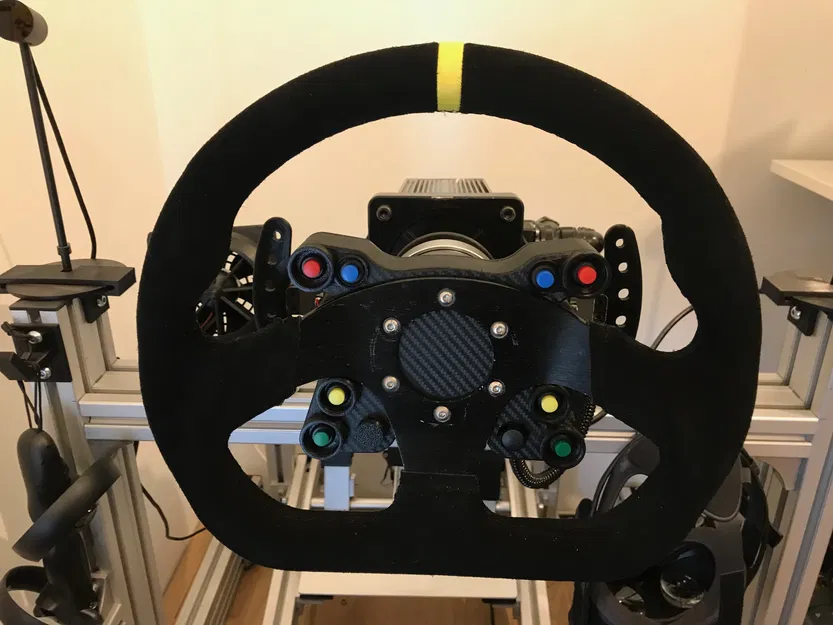

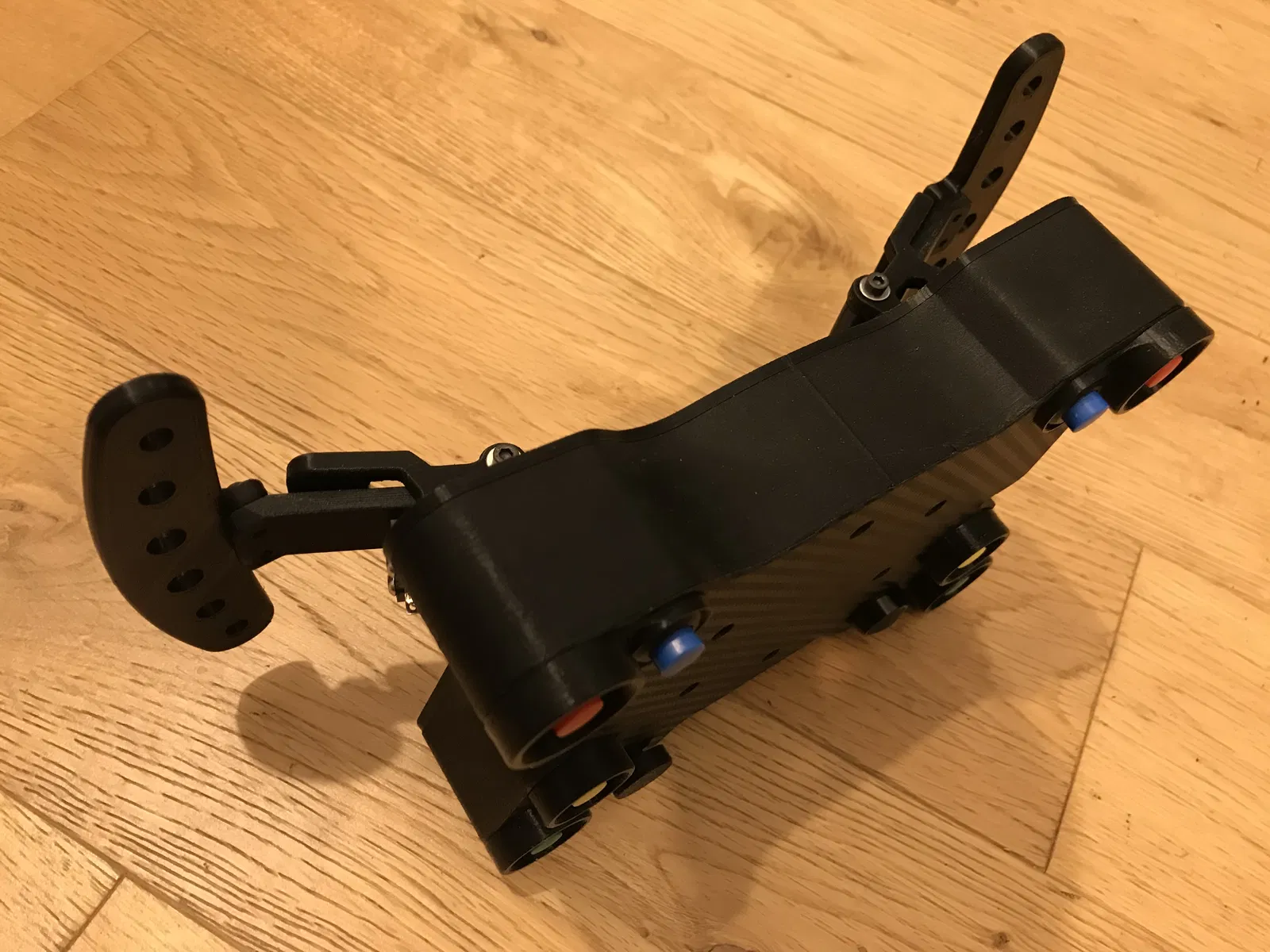

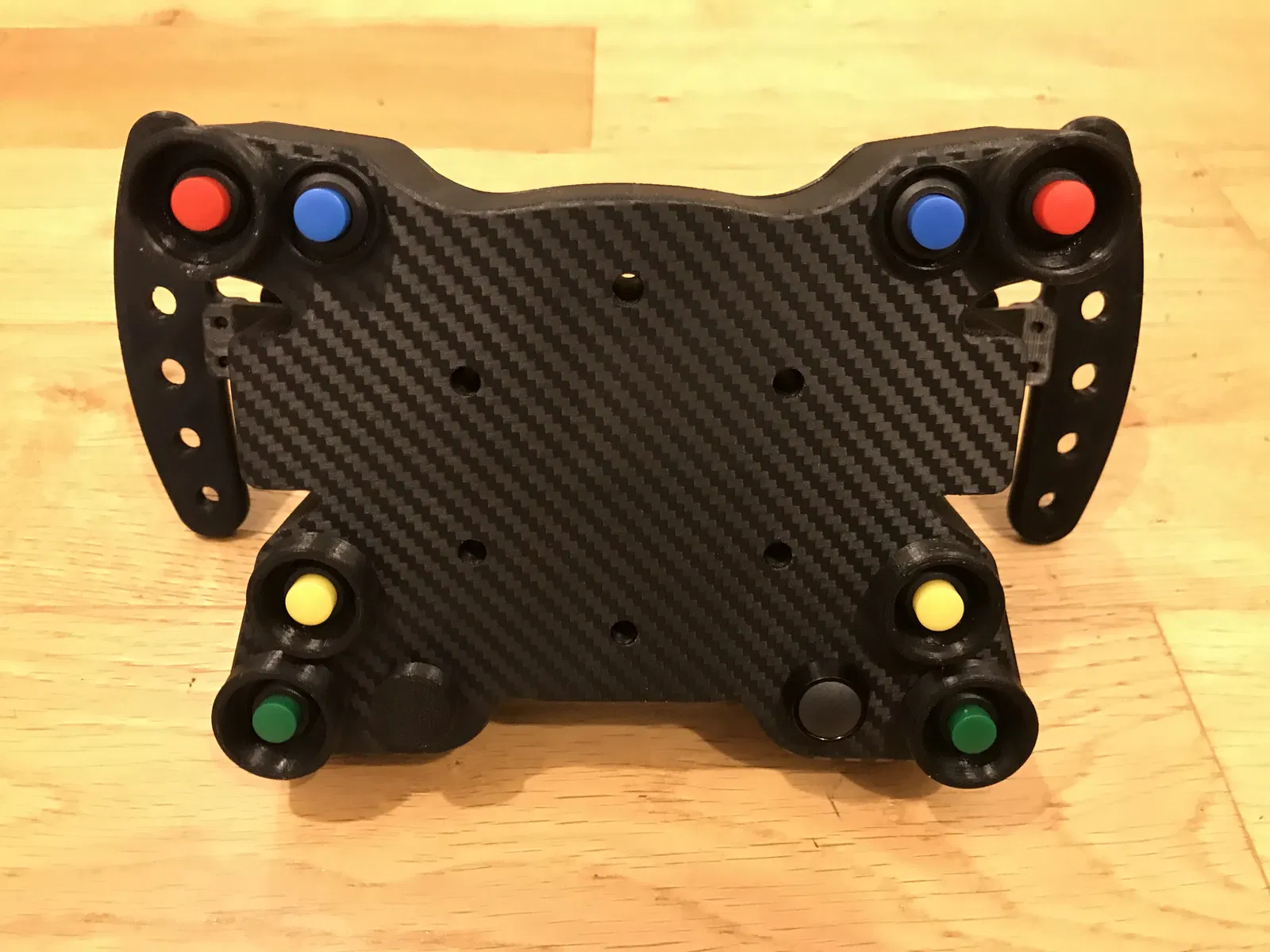

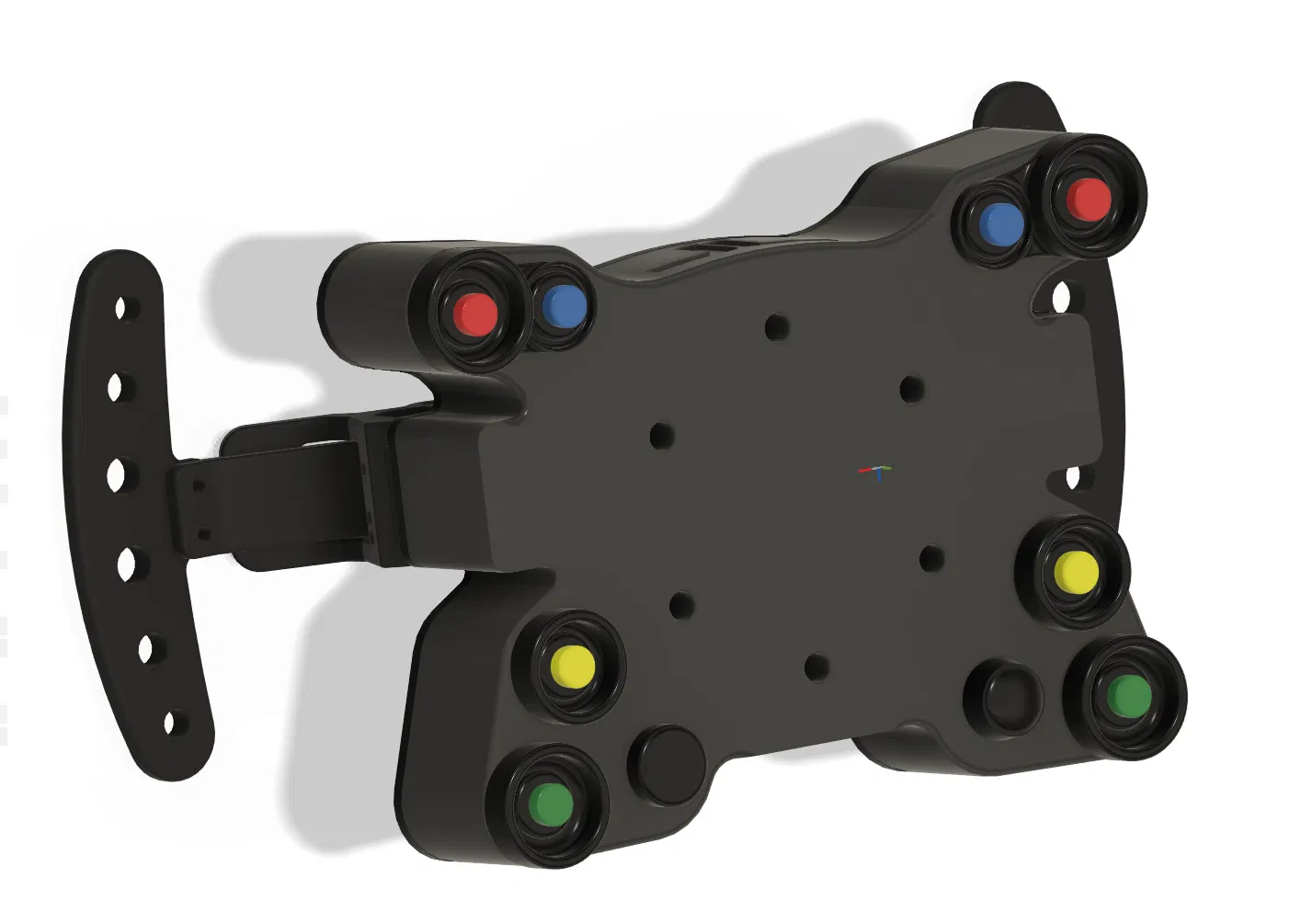

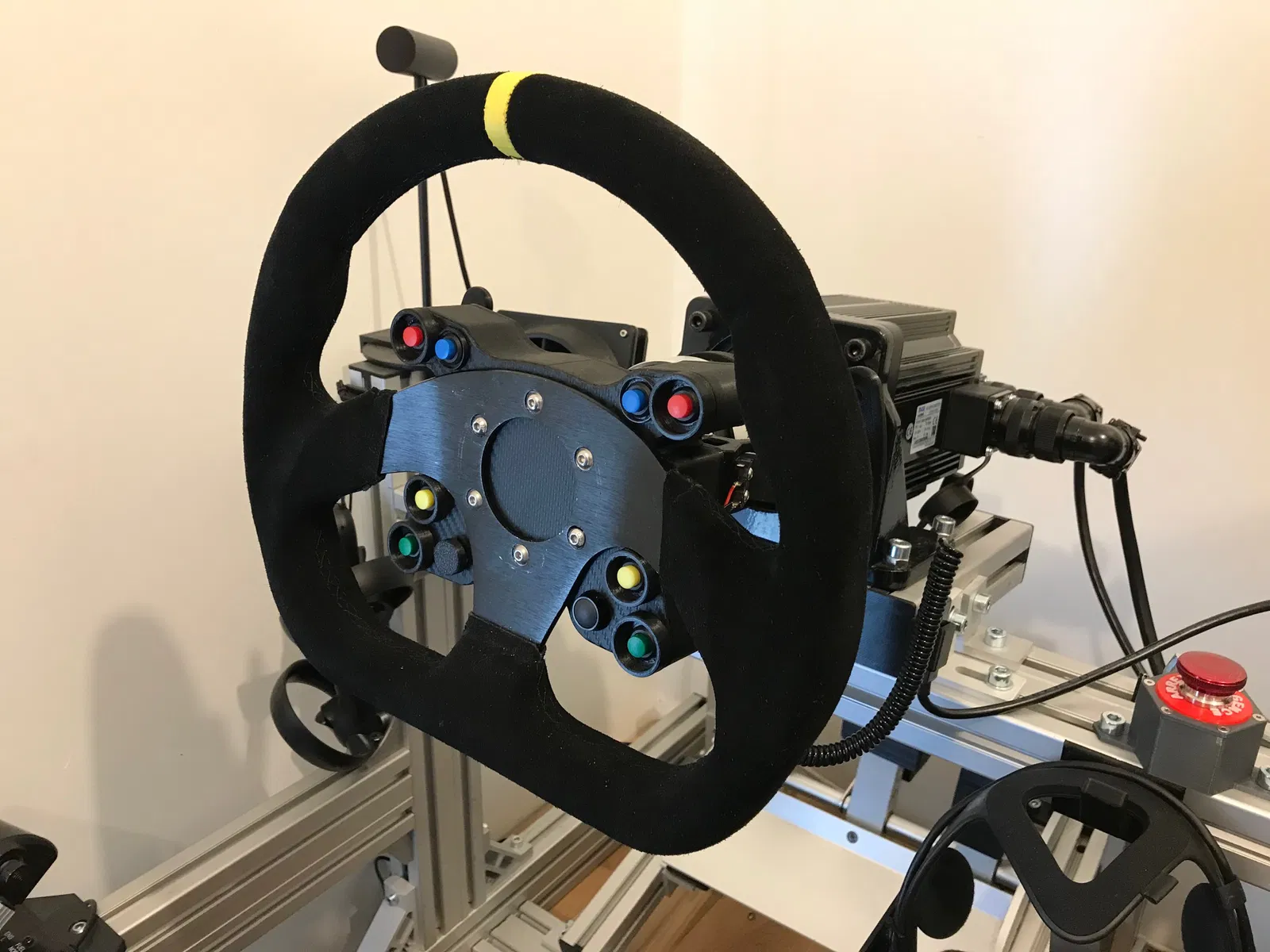

Đây là bộ Hub Simracing, tương thích với vô lăng phong cách GT 330mm OMP. Sản phẩm có 9 nút bấm, 1 cần số gạt (hat switch) và 2 cần gạt (shifter). Cần có vô lăng 330mm, ren cấy M3, ốc M3, vòng đệm M3, đai ốc M3, ốc M5, nút nhấn 12mm, micro switch, nam châm Neodymium 8x3mm, Arduino Pro mini ATM32U4, đầu nối GX16 4 Pin.
Mô tả
Bạn sẽ cần:
-
Một chiếc vô lăng 330mm - https://www.aliexpress.com/item/4000417198540.html?spm=a2g0s.9042311.0.0.27424c4dU2Z6Ag
-

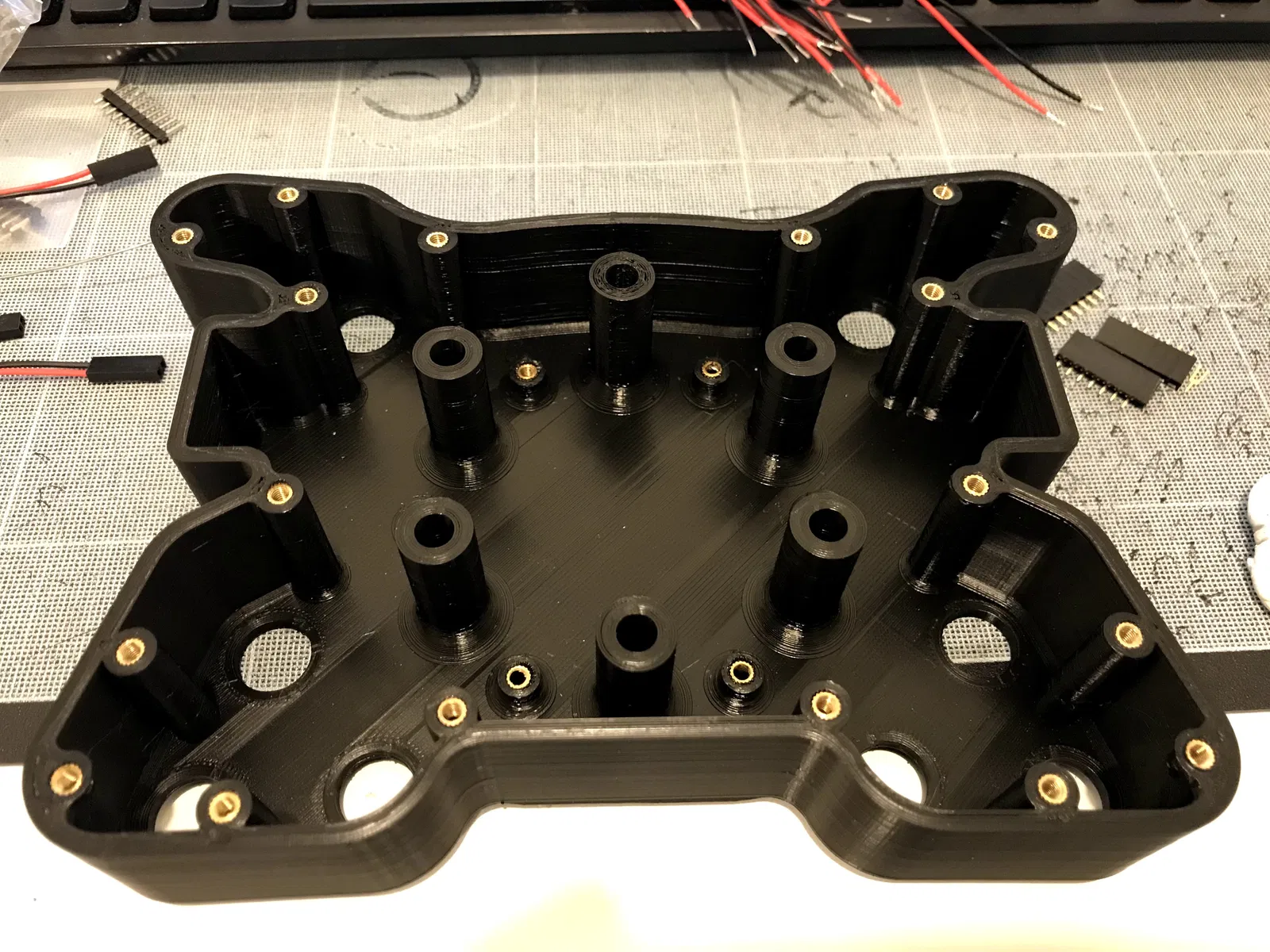

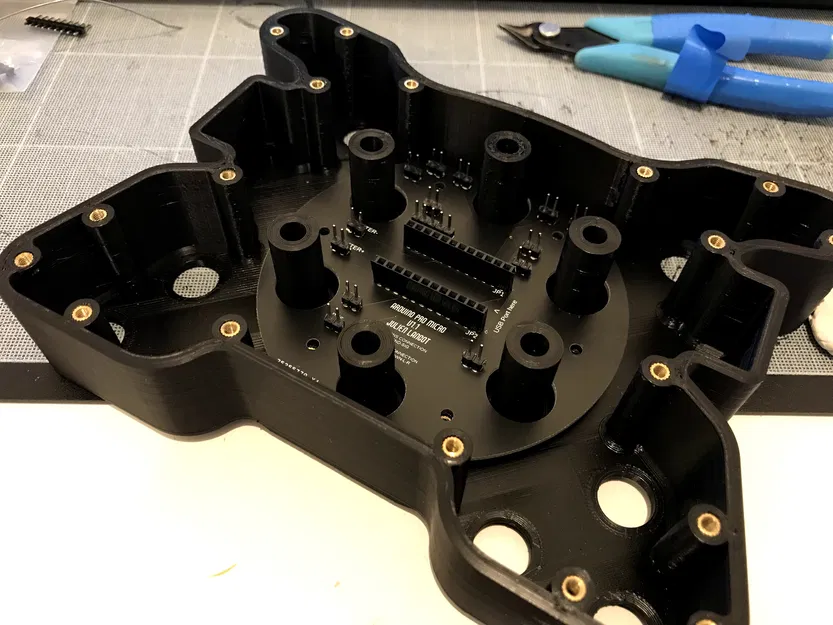

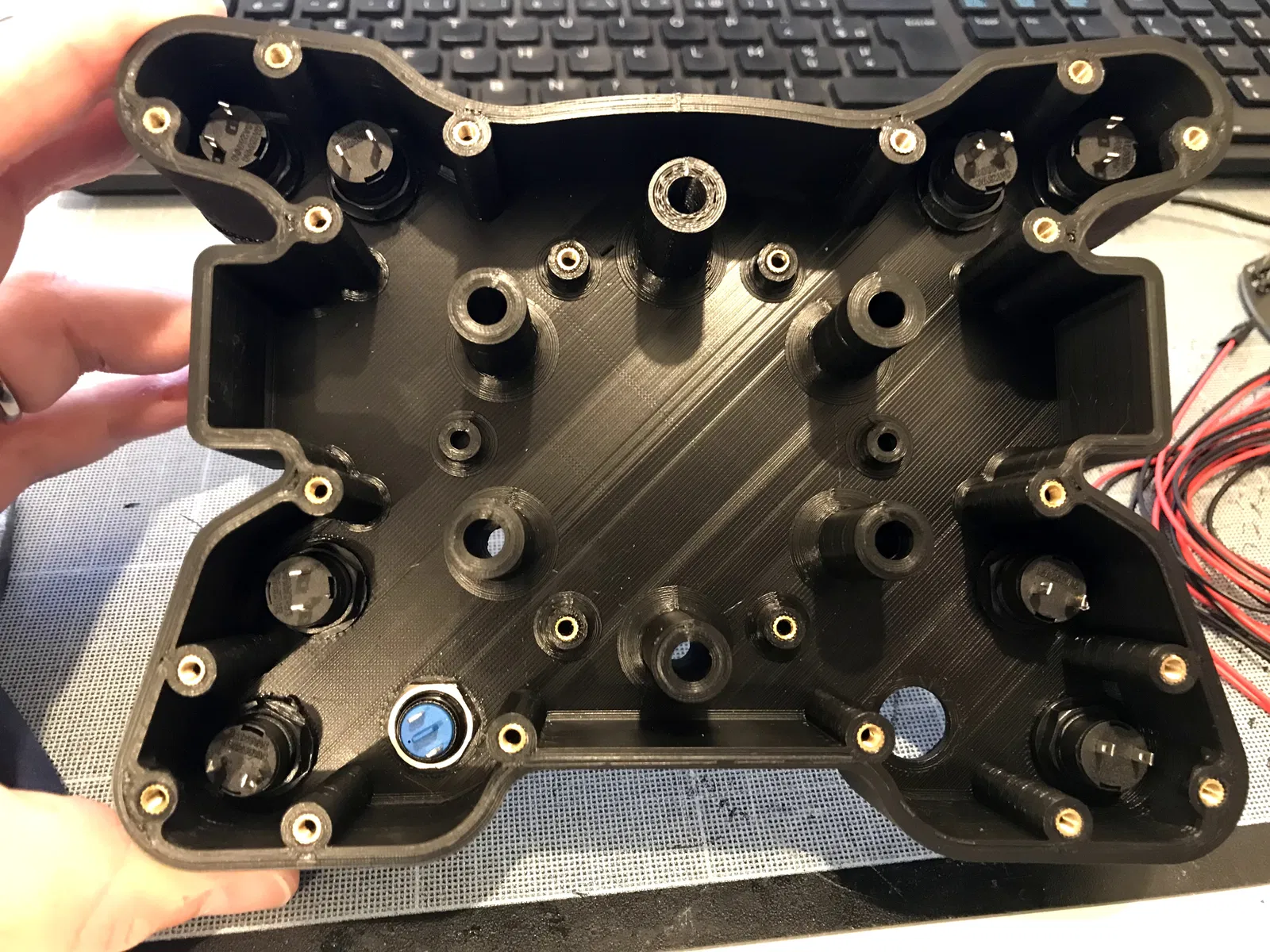

4.2x5mm ren cấy M3 - https://www.aliexpress.com/item/4000513304304.html?spm=a2g0s.9042311.0.0.27424c4dhffj8O Ốc M3 (10-12-16 -35mm) Vòng đệm M3 Đai ốc M3, loại nylon khóa càng tốt
-

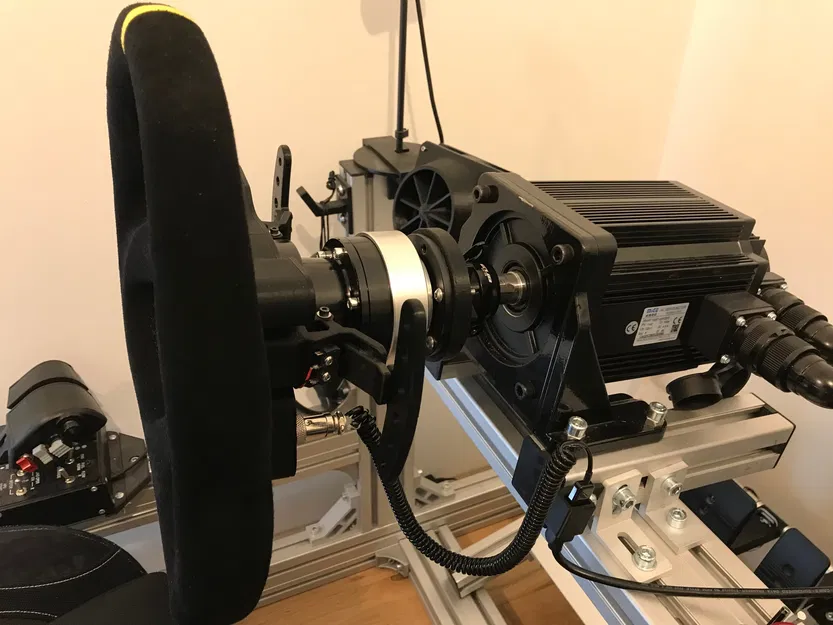

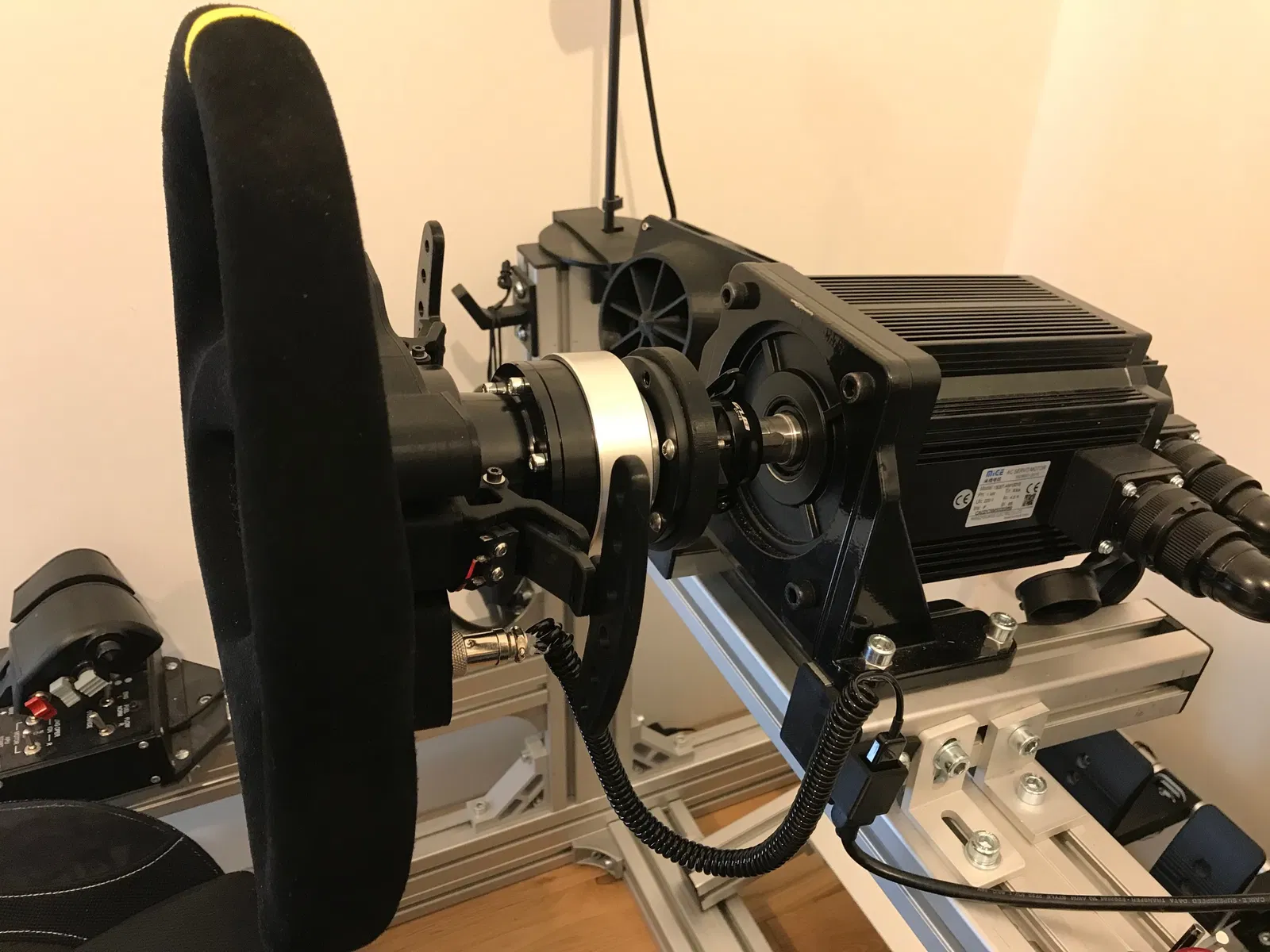

Ốc M5 để gắn vô lăng/hub vào đế FFB của bạn. Chiều dài ốc tùy thuộc vào thiết lập của bạn, vỏ hộp dày 35mm.
-

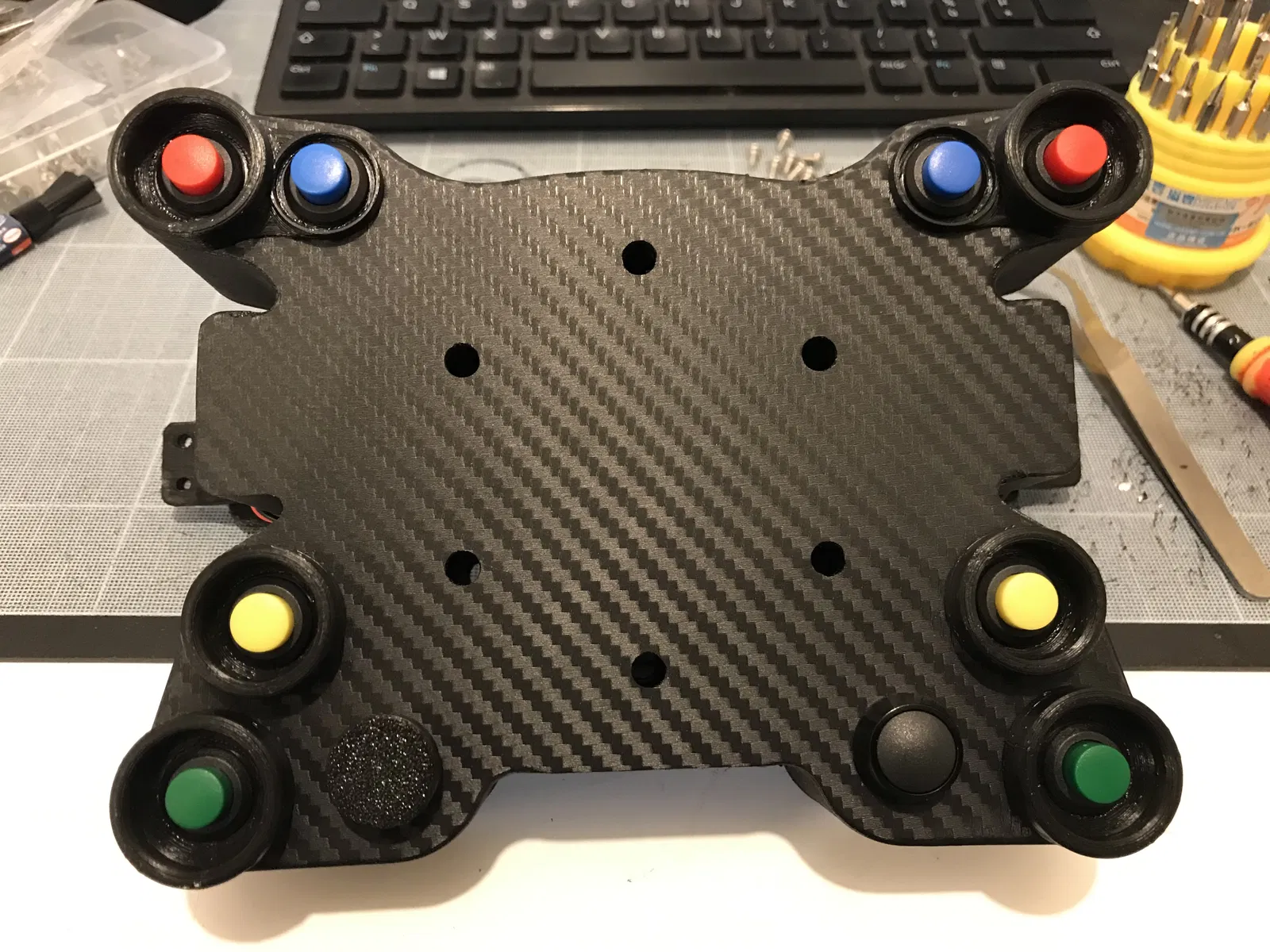

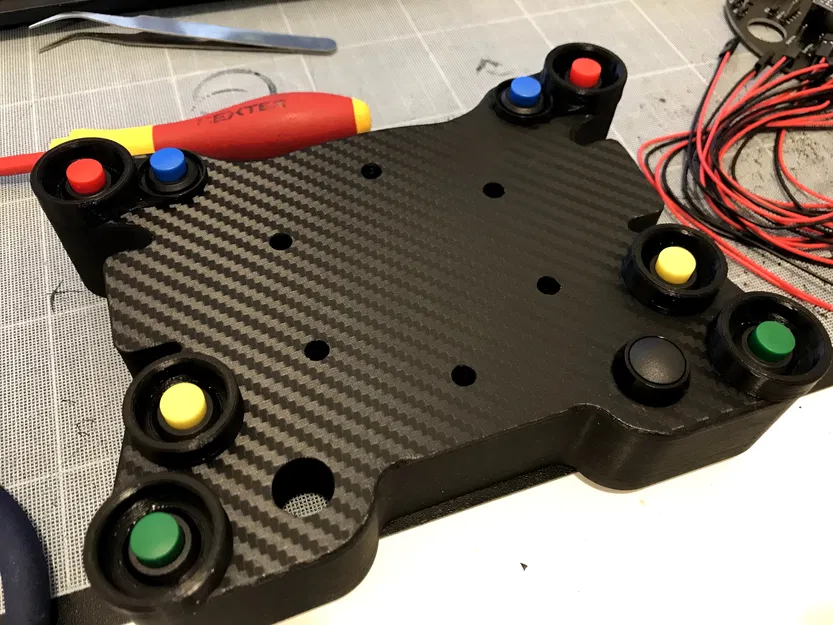

Nút nhấn 12mm - https://www.aliexpress.com/item/32896221862.html?spm=a2g0s.9042311.0.0.27426c37R7cspc hoặc https://www.aliexpress.com/item/32965803216.html?spm=a2g0s.9042311.0.0.27424c4dXE91Nf
-

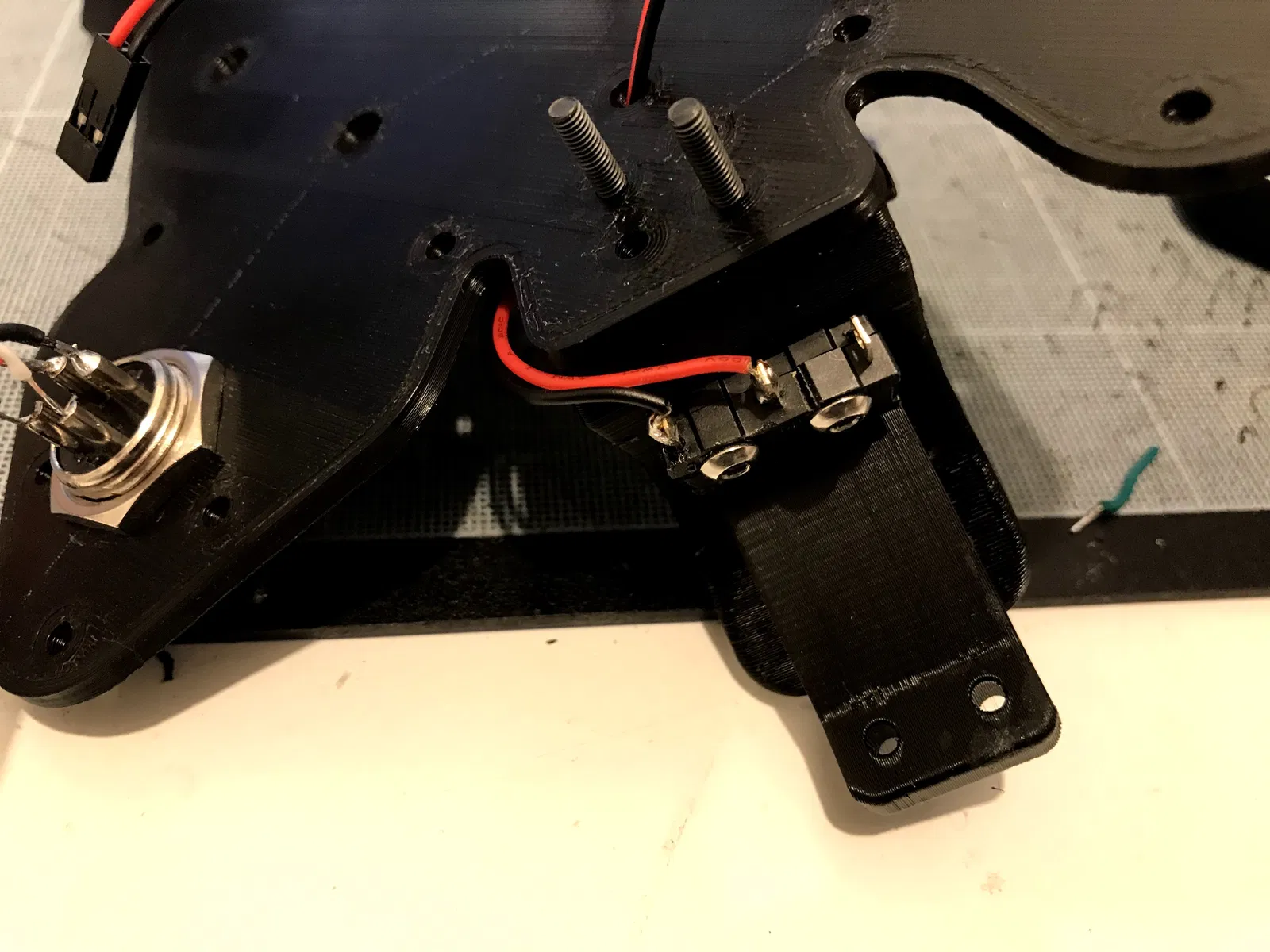

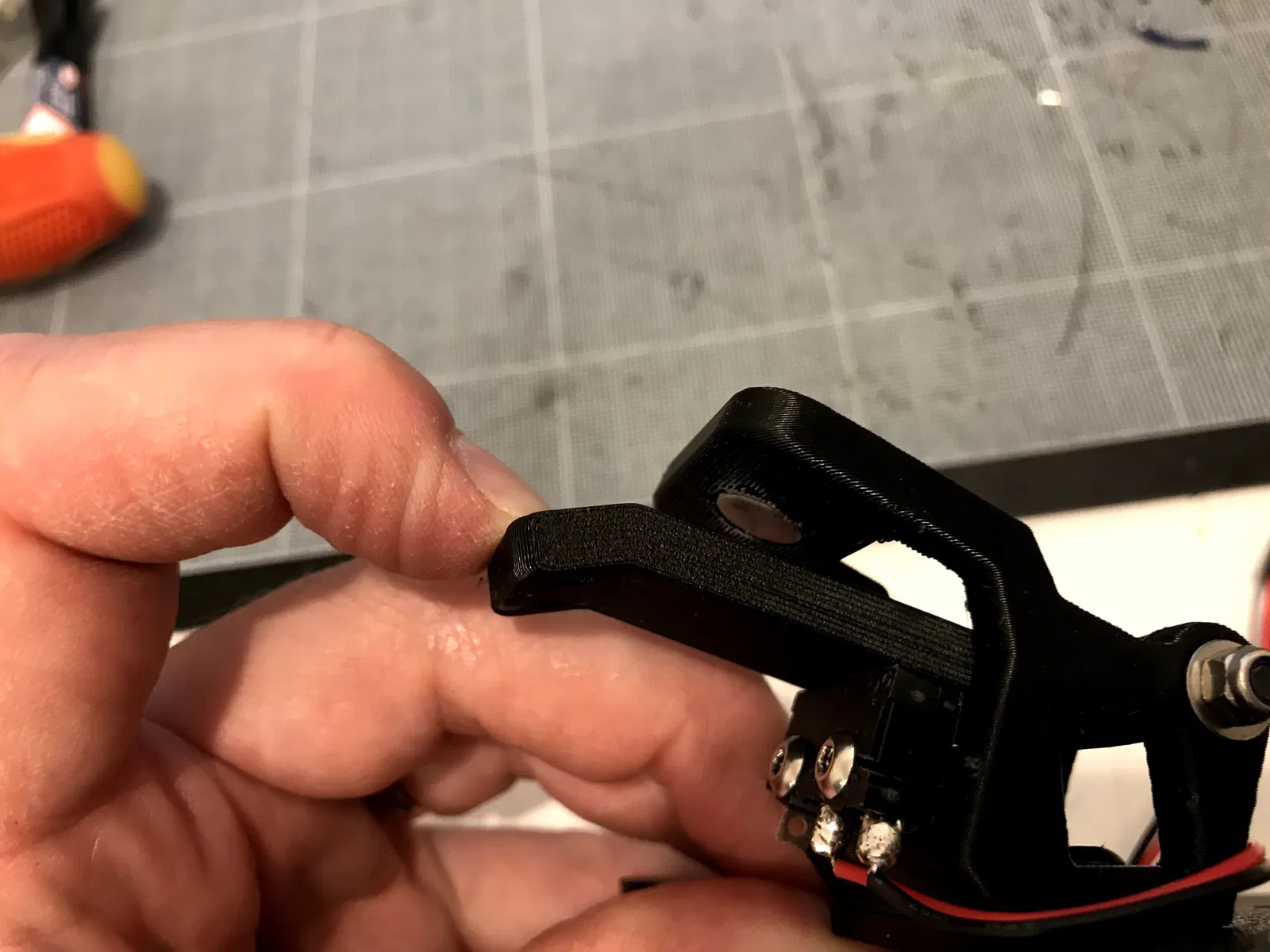

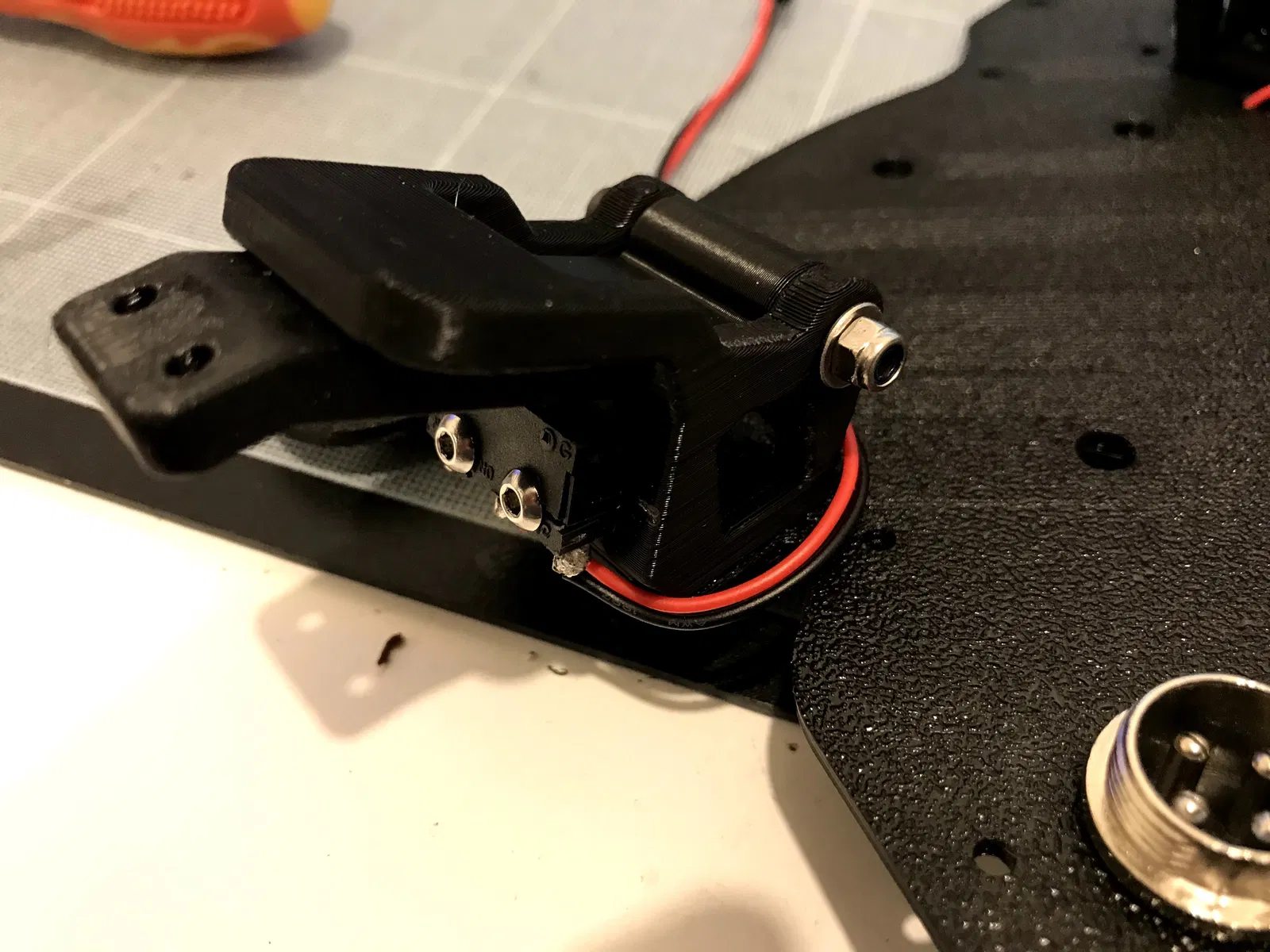

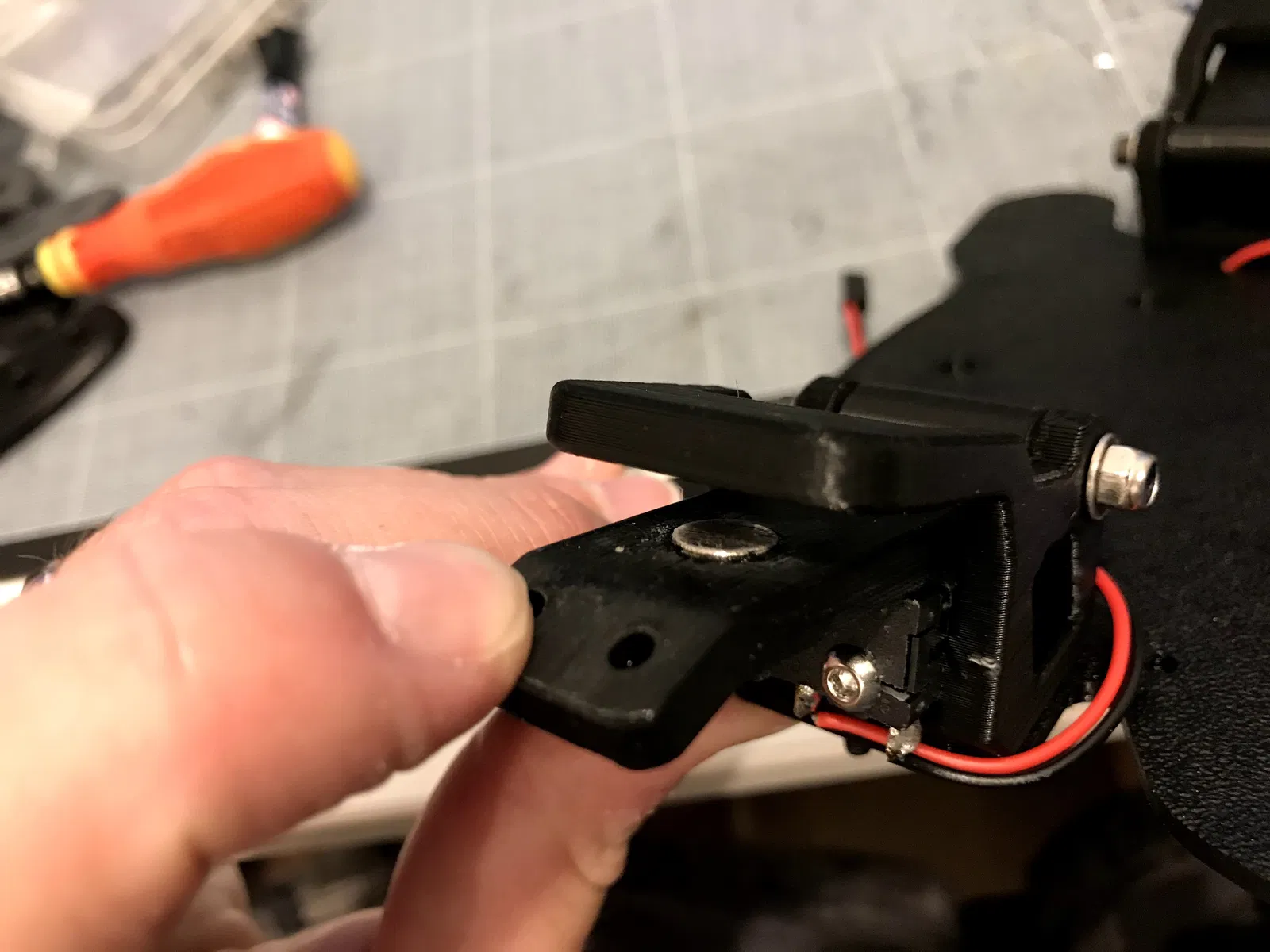

2 Micro switch cho cần số - https://www.aliexpress.com/item/1926553469.html?spm=a2g0s.9042311.0.0.27424c4dWO4Gcz
-
1 Arduino Pro mini ATM32U4 5V - https://www.aliexpress.com/item/32978678381.html?spm=a2g0s.9042311.0.0.27426c37z5evzG
-

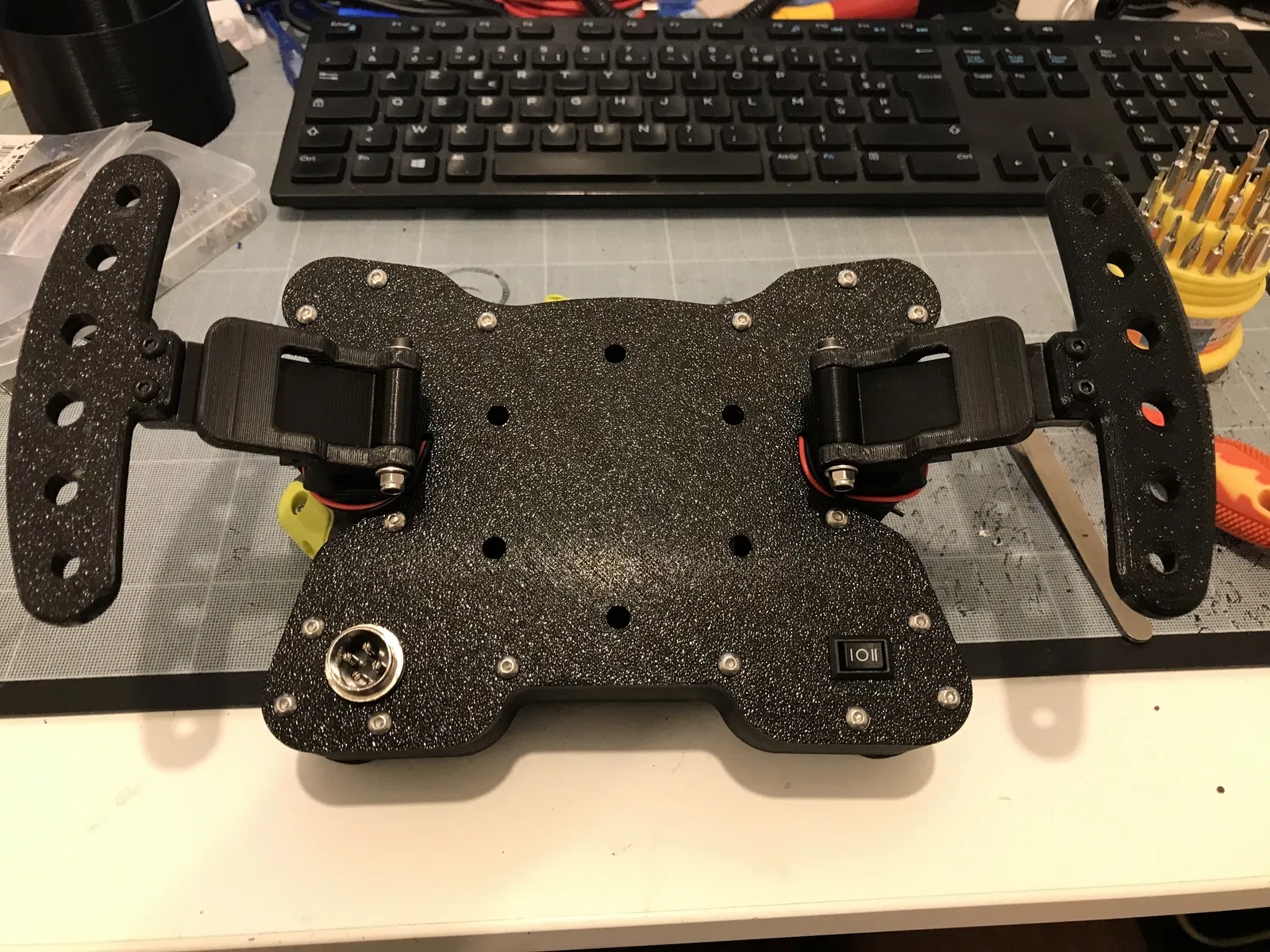

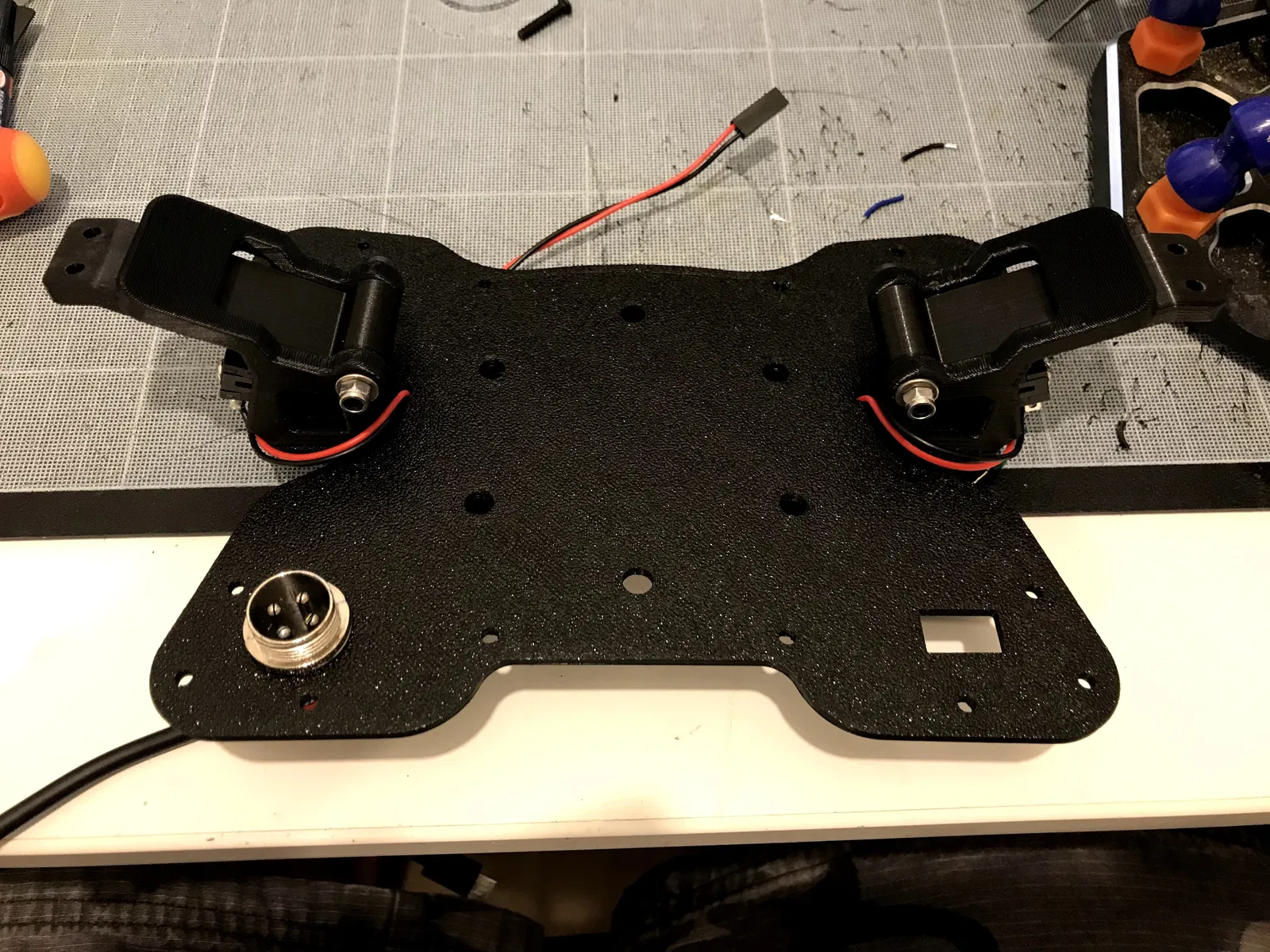

1 đầu nối GX16 4 Pin đực-cái - https://www.aliexpress.com/item/32822907753.html?spm=a2g0s.9042311.0.0.27424c4dWO4Gcz
-
Đối với cần số gạt (hat switch), tui đang dùng file này, nó hoạt động rất tốt: https://www.thingiverse.com/thing:3452944, bạn dùng chung với file “tige.stl” và “washer.stl”. bạn sẽ cần 6x6x5 tact switches - https://www.aliexpress.com/item/32876497528.html?spm=a2g0o.productlist.0.0.23cd7310Vh8oAD&algo_pvid=a1d6d1cc-fc32-4273-9565-8c419cc4cd77&algo_exp_id=a1d6d1cc-fc32-4273-9565-8c419cc4cd77-10&pdp_ext_f=%7B%22sku_id%22%3A%2266461505169%22%7D
-

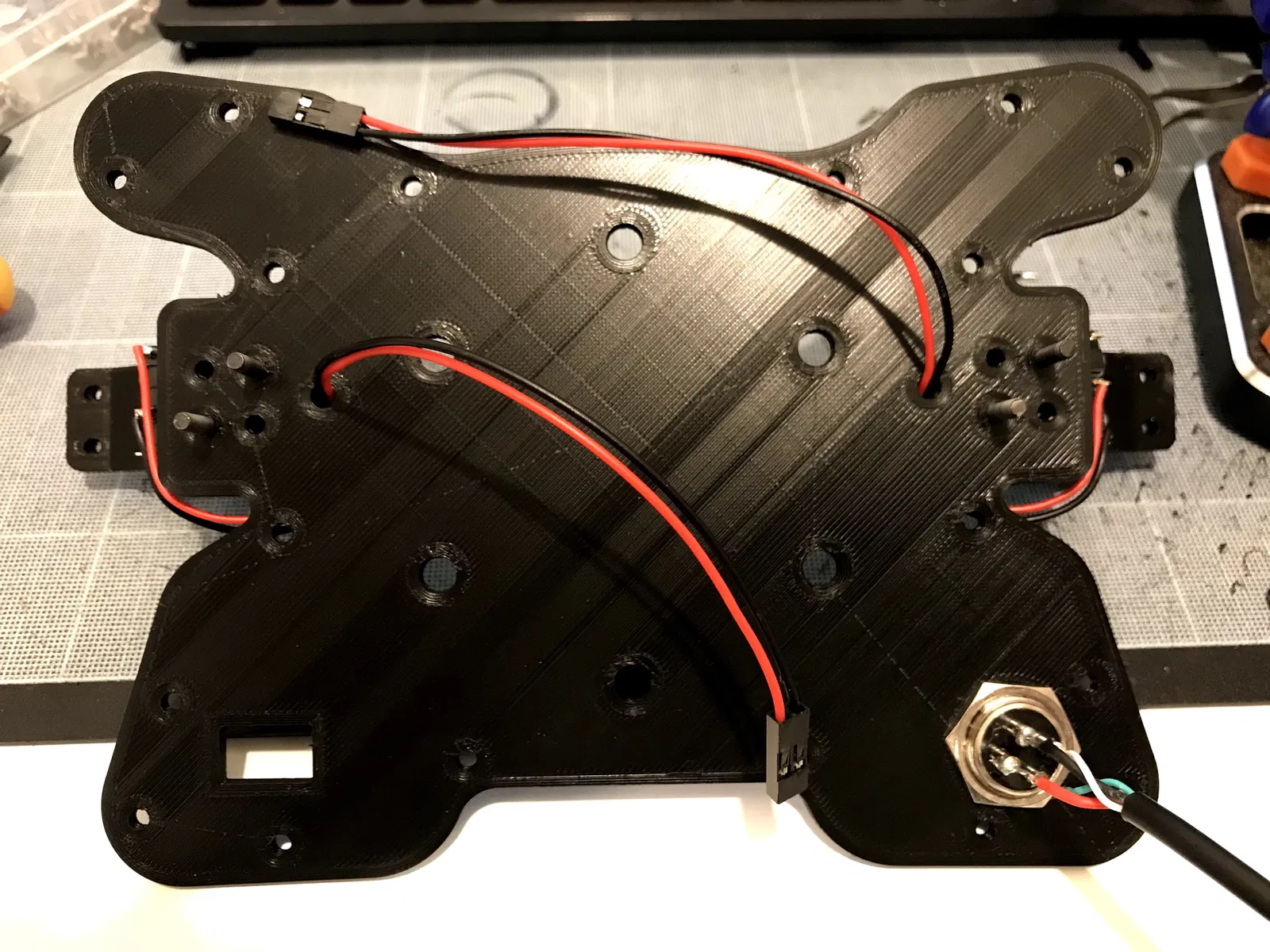

Cáp USB Male ra Micro USB - https://www.aliexpress.com/item/4001119441368.html?spm=a2g0s.9042311.0.0.27424c4dWO4Gcz - Bạn sẽ phải hàn đầu Micro USB vào cổng GX16 - Tôi đang dùng thứ tự này (Hãy cẩn thận dùng đúng thứ tự ở phía bên kia của đầu nối GX) 1 > Đỏ 2 > Đen 3 > Trắng 4 > Xanh lá
Dành cho Arduino, chỉ cần mở file Formula_GT.ino trong IDE yêu thích của bạn (ArduinoIDE cũng được, cuối cùng hãy thêm thư viện Joystick và tải code lên Pro Micro của bạn). Bạn có thể tùy chỉnh tên bo mạch (xem cách làm trong file boards.txt, file board.txt là ví dụ của tôi).
Tùy chọn:

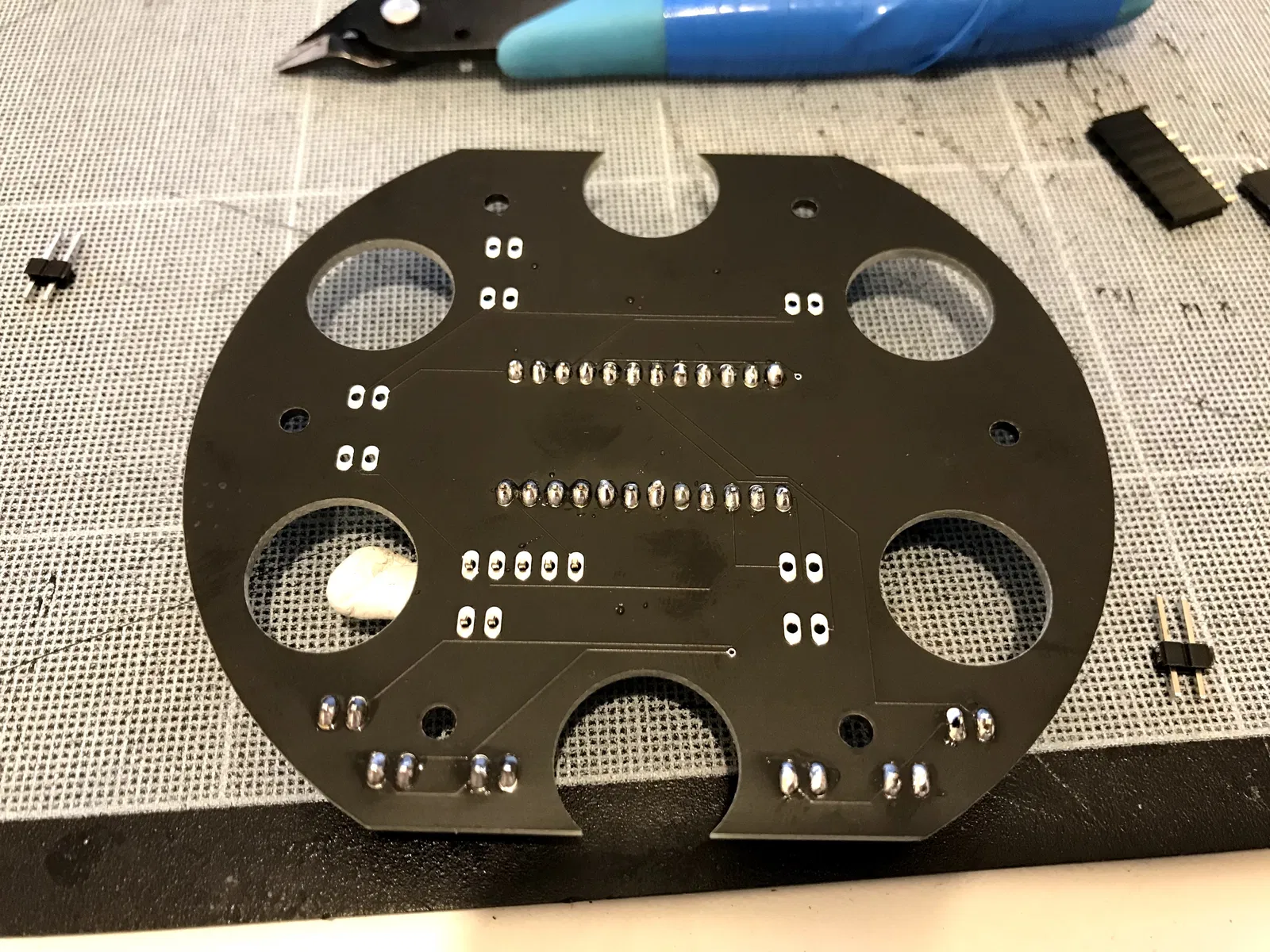

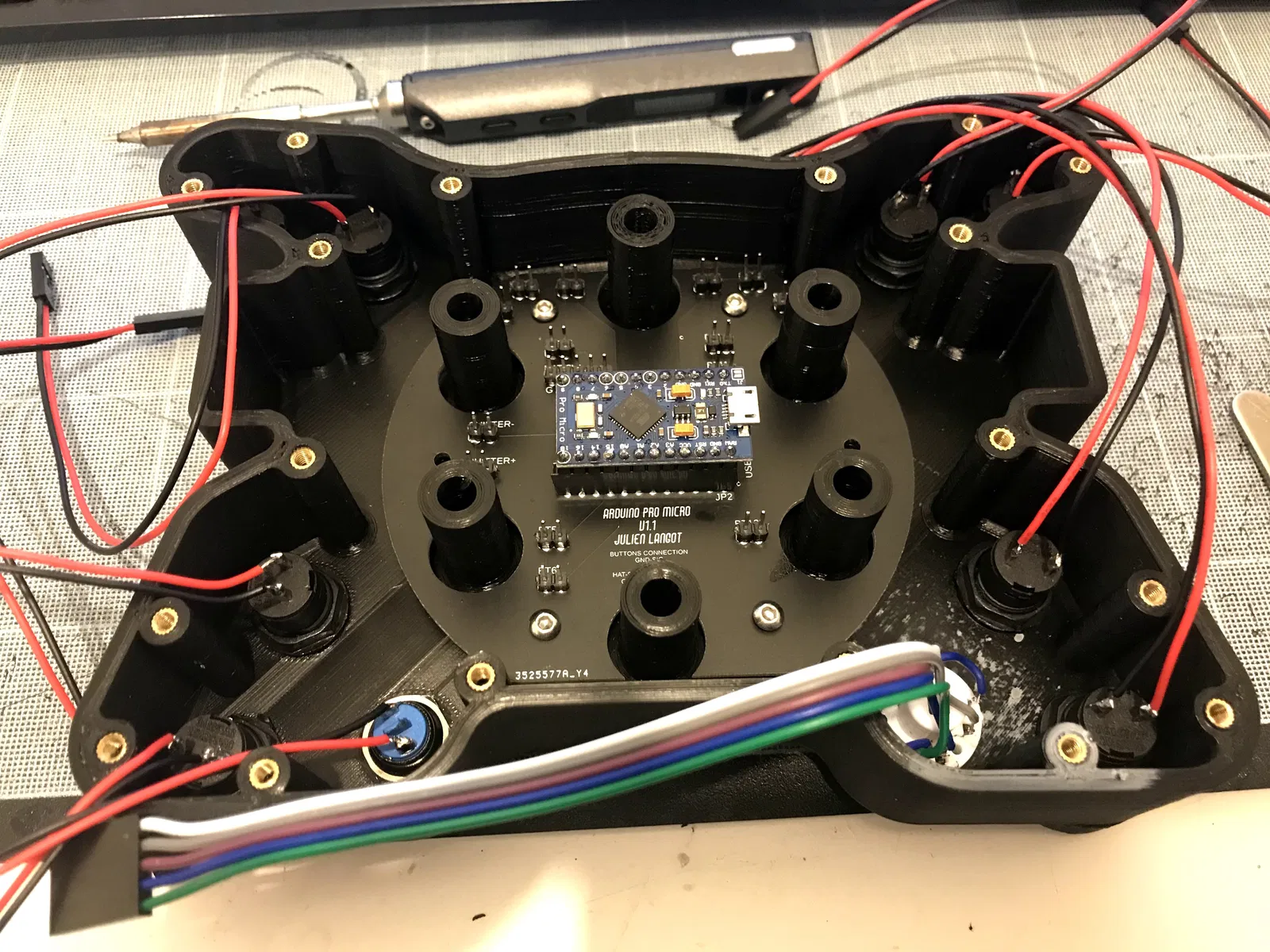

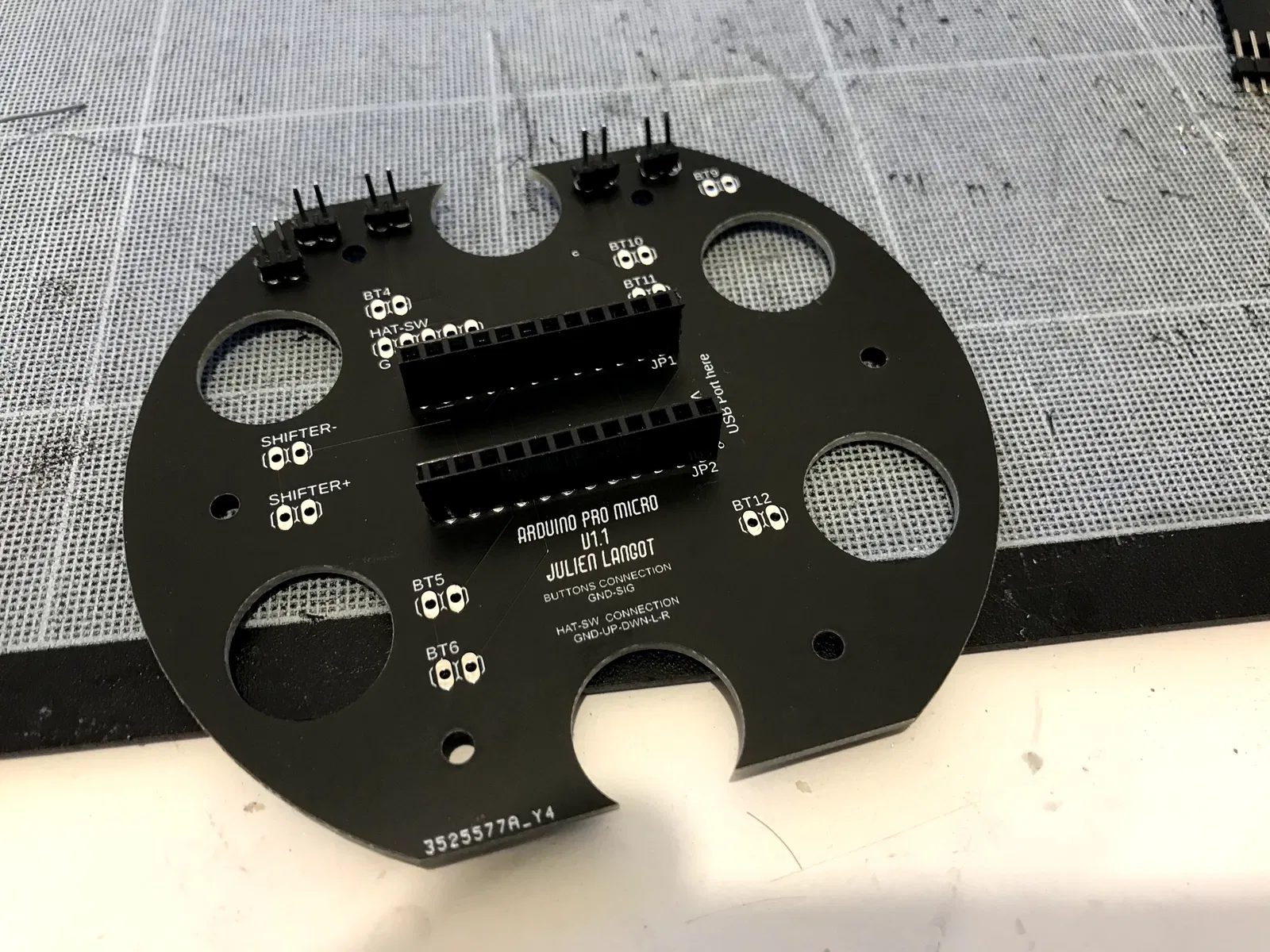

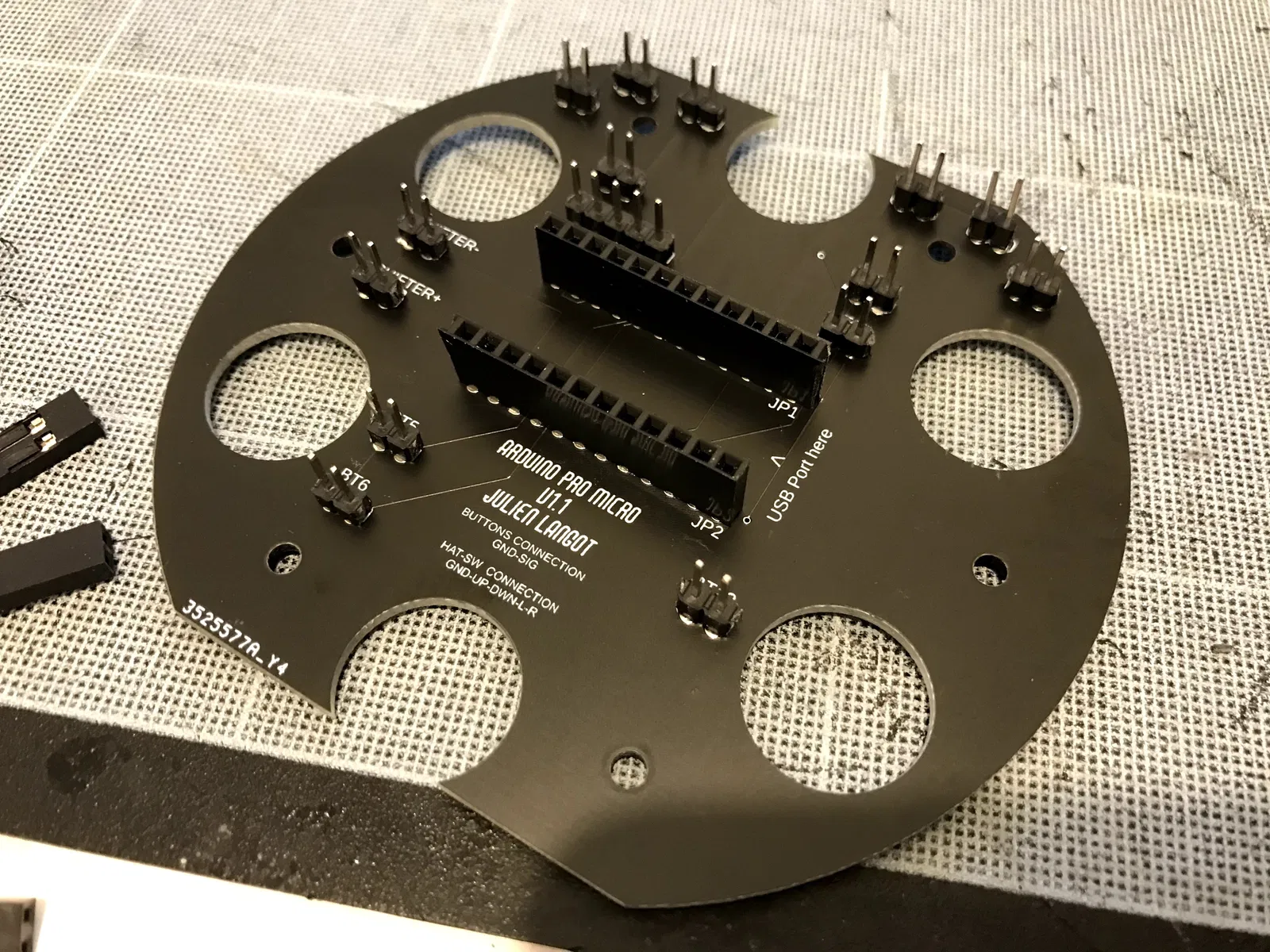

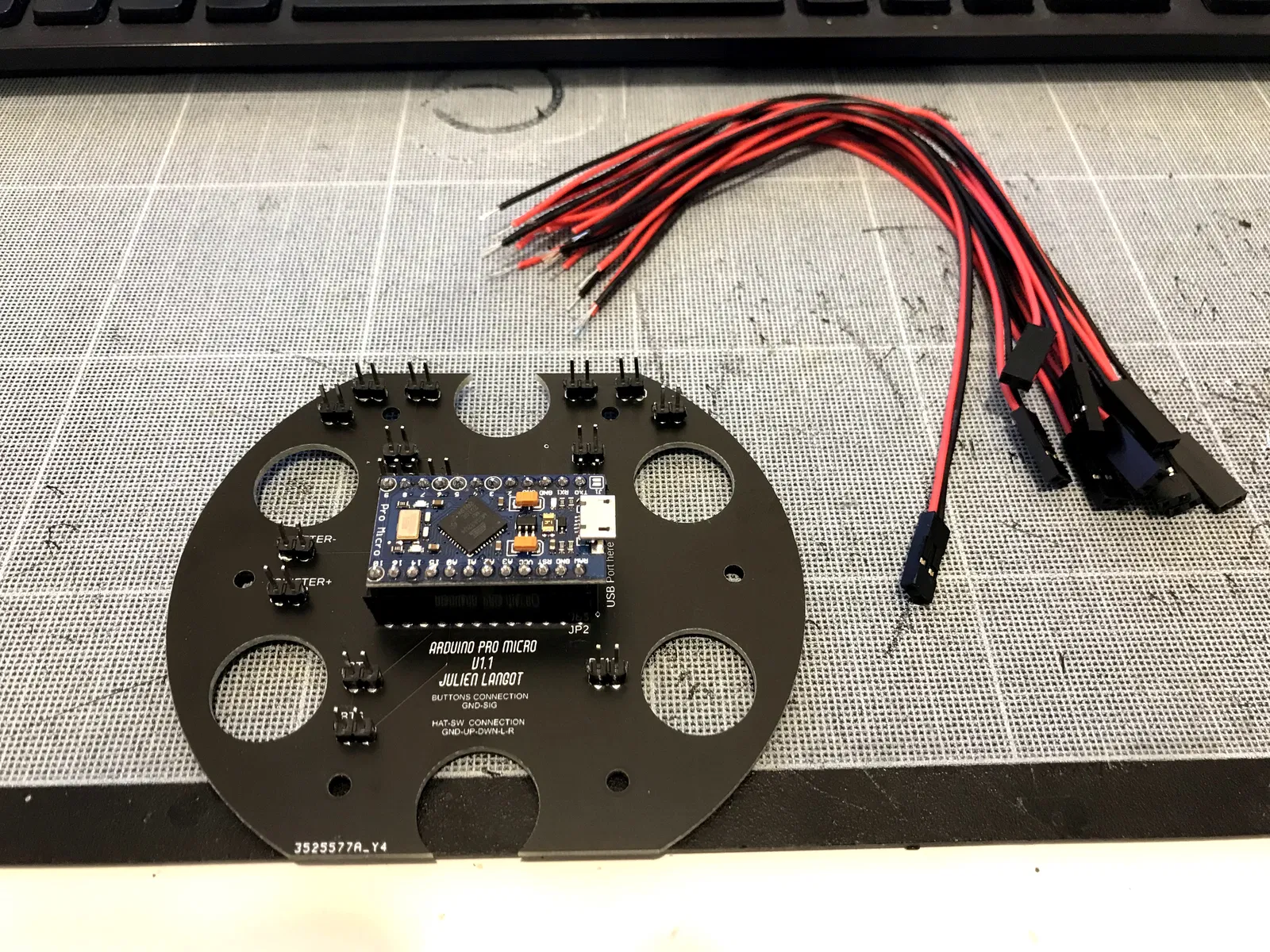

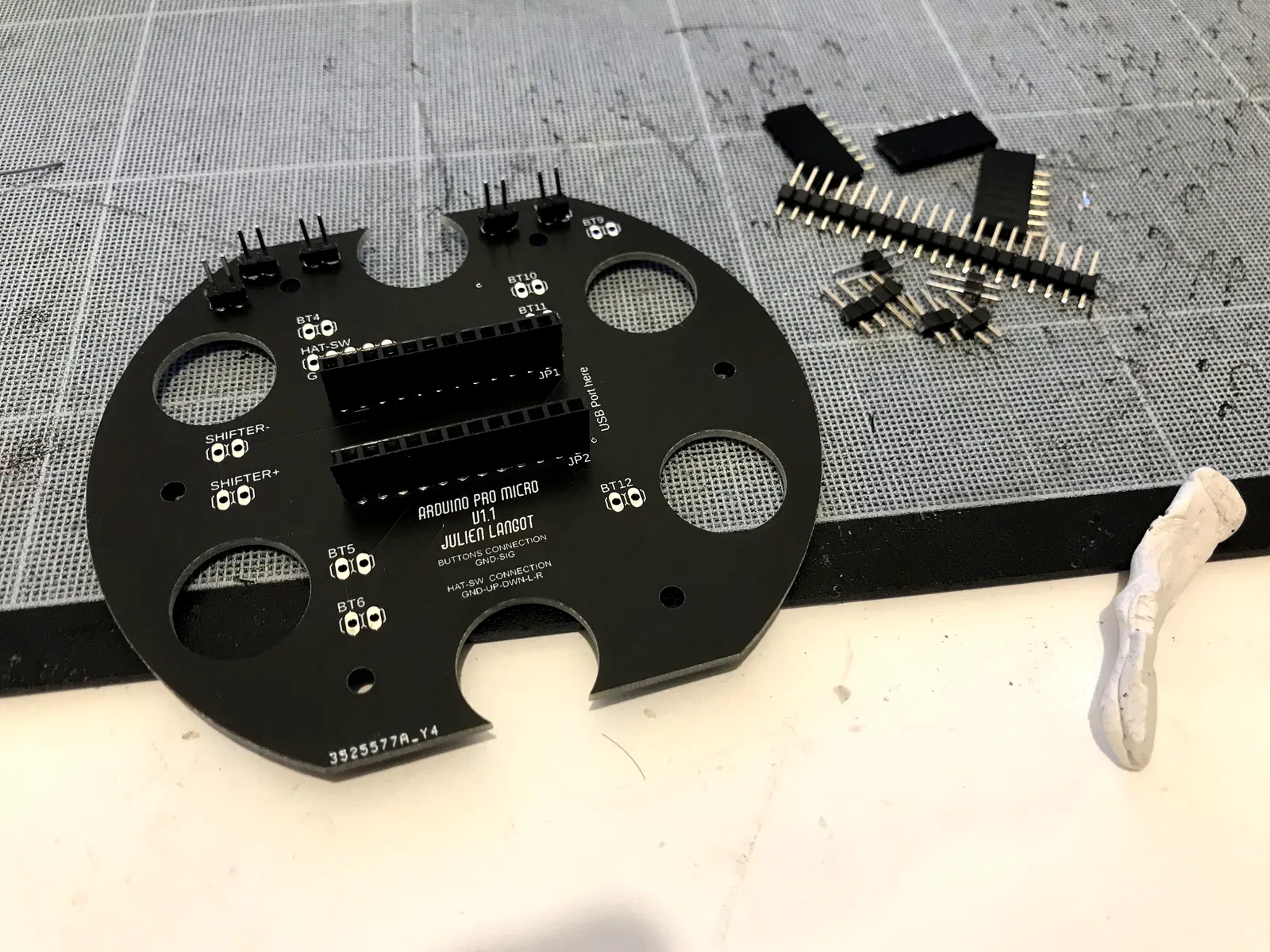

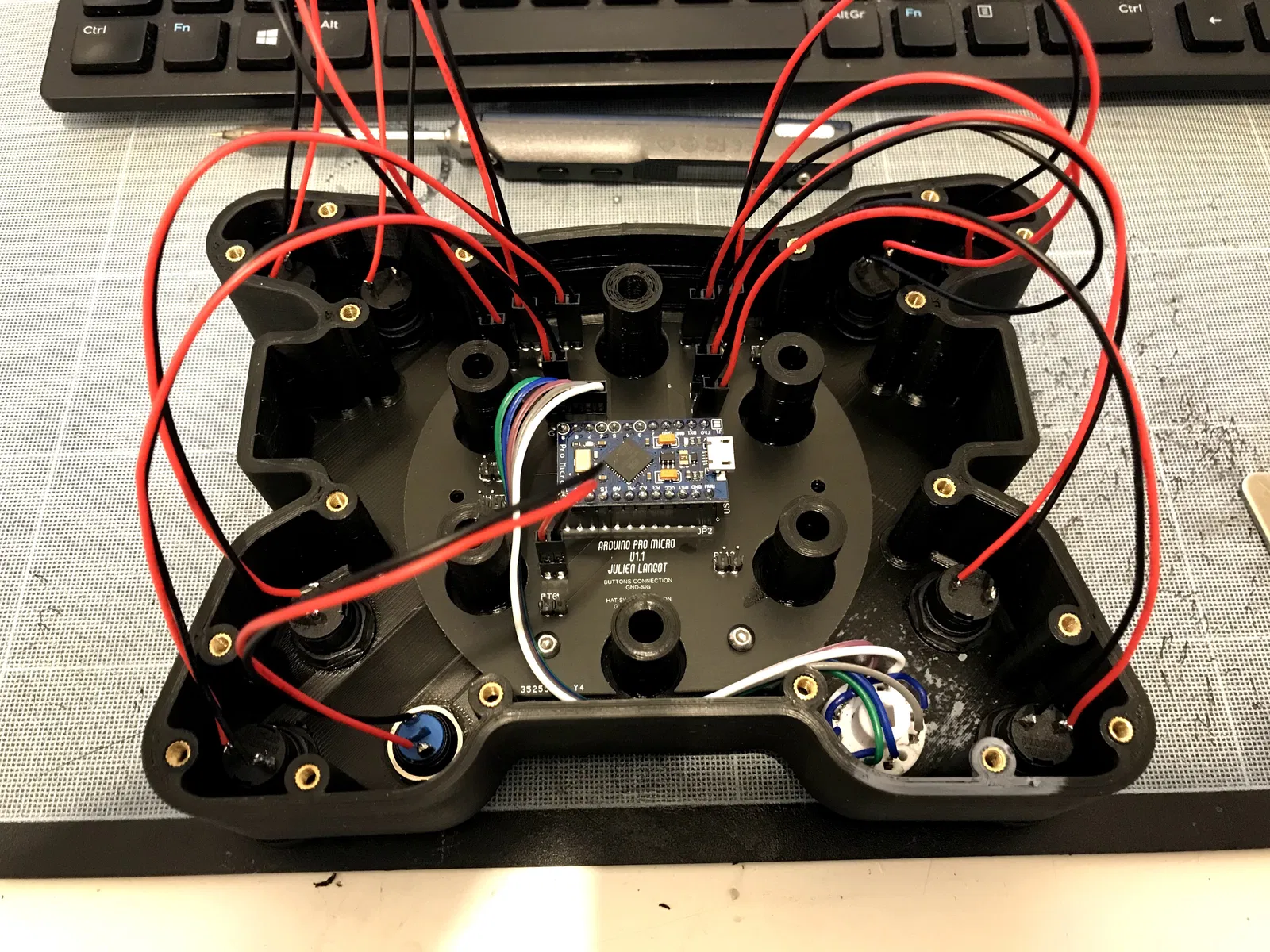

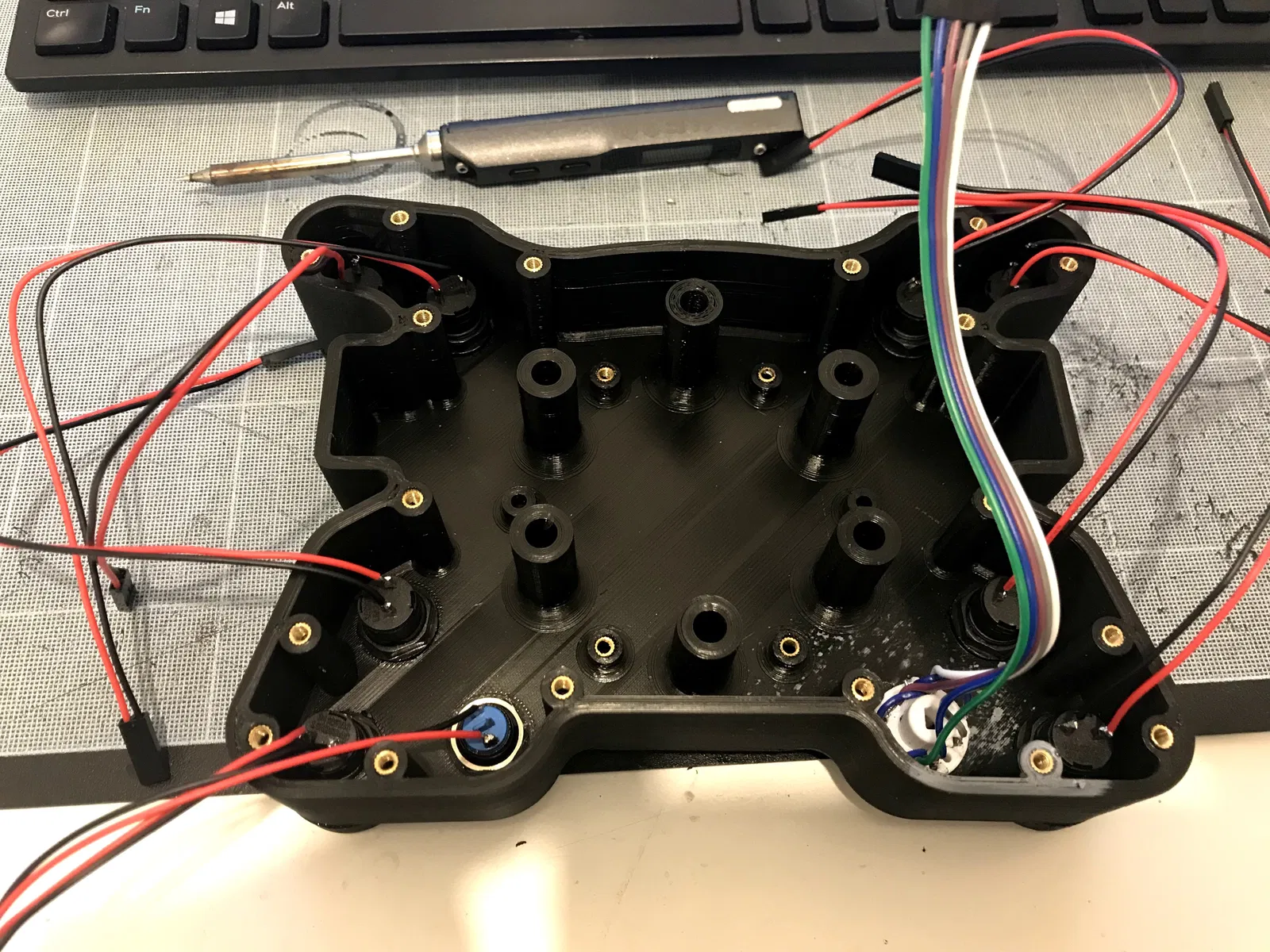

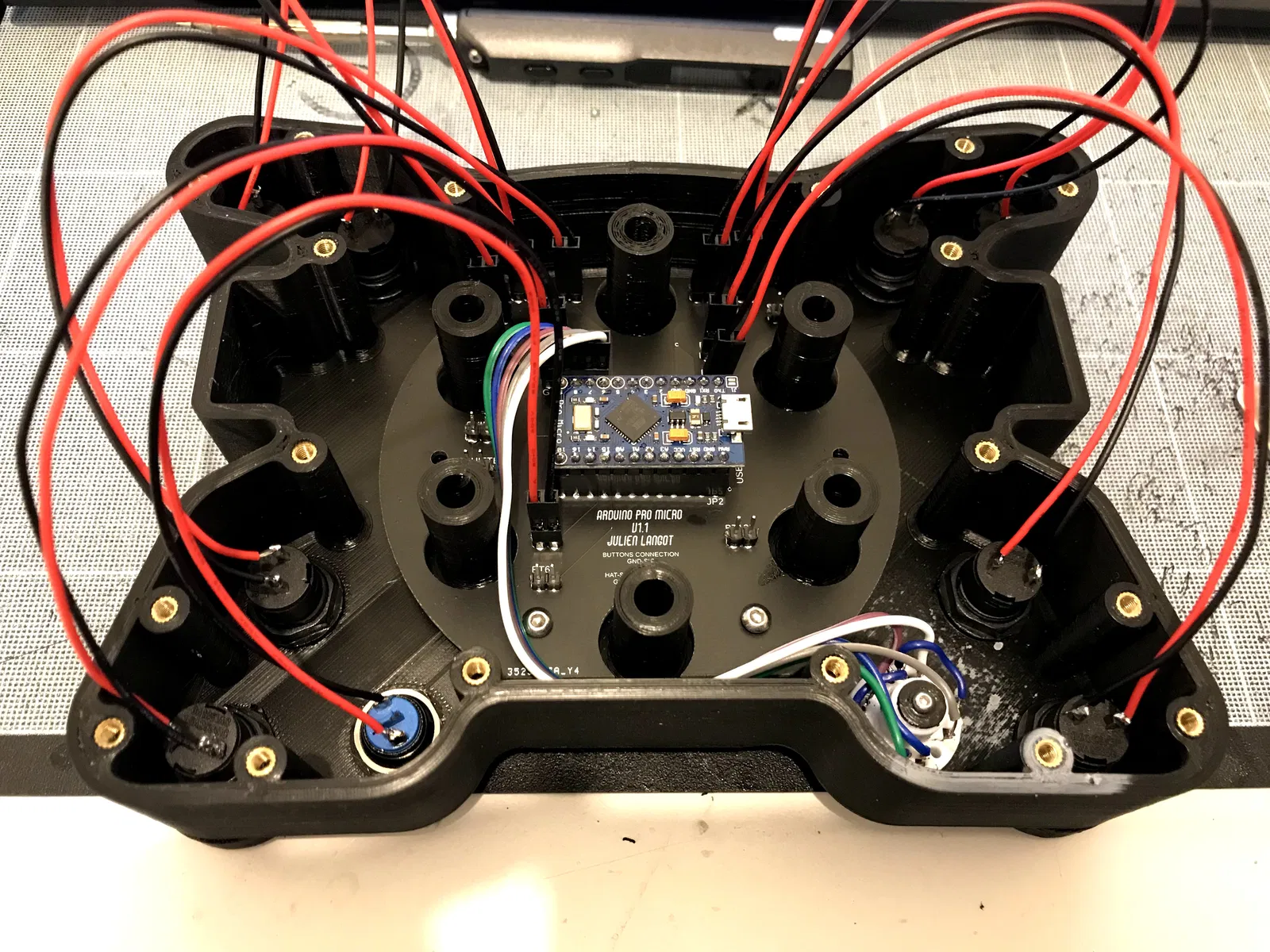

Tôi đã làm một PCB tùy chỉnh, nên bạn có thể gửi file gerber cho nhà cung cấp pcb của mình (tôi đã dùng jlcpcb.com) và đặt làm một cái. Sau đó, bạn cần hàn tất cả các chân vào PCB (xem ảnh) và dây dupont hai đầu vào các nút/công tắc.
Bạn có thể tải file gerber tại đây: https://drive.google.com/file/d/19pEmVKapCboTJWVD-D5RFSGa5o8hH_UQ/view?usp=sharing
Bạn sẽ cần:
-
40 Pin 1x40 Single Row Male And Female 2.54 Breakable Pin - https://www.aliexpress.com/item/32993182990.html?spm=a2g0o.productlist.0.0.1e525e1e3FzFCP&algo_pvid=dfd6228a-4eb3-4700-87db-5f6feb7b8b92&algo_exp_id=dfd6228a-4eb3-4700-87db-5f6feb7b8b92-0&pdp_ext_f=%7B%22sku_id%22%3A%2266952136433%22%7D
-
2.54mm Single Row Female cho kết nối arduino pro với PCB - https://www.aliexpress.com/item/4000783921467.html?spm=a2g0s.9042311.0.0.27426c37z5evzG
-
Dây Dupont cái-cái 2P và 5P (https://www.aliexpress.com/item/32496338704.html?spm=a2g0s.9042311.0.0.27426c37R7cspc)
