Đầu in Microlight cho máy Rat Rig V-Core 3/3.1

Microlight 3.2

Đầu in siêu nhẹ và cứng cáp cho máy V-Core 3.

Giờ đây, tấm trên cùng và tấm phía trước được in chung thành một bộ phận. Có một vài thay đổi nhỏ khác về chi tiết.

Tấm trên/trước tích hợp mang lại nhiều lợi ích cho thiết kế, bao gồm việc làm cho thiết kế vốn đã cực kỳ cứng cáp nay còn cứng cáp hơn, và giảm số lượng bộ phận in xuống chỉ còn bốn, bao gồm cả ống dẫn khí làm mát và ngàm tích hợp.

Xin lưu ý, có rất nhiều bản chỉnh sửa (remixes) của Microlight trên mạng, điều mà tôi hoàn toàn khuyến khích, và đó cũng là lý do tôi công bố các tệp STEP trên Printables. Tuy nhiên, vào khoảng tháng 12 năm ngoái, tôi đã sửa một lỗi nhỏ trong các khe rãnh dây đai và khuyến khích bất kỳ ai đang sử dụng Microlight hoặc các phiên bản phái sinh hãy cập nhật phiên bản mới nhất này.

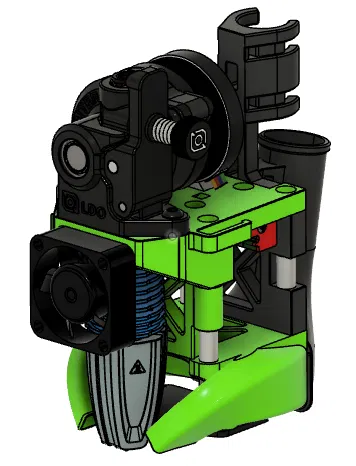

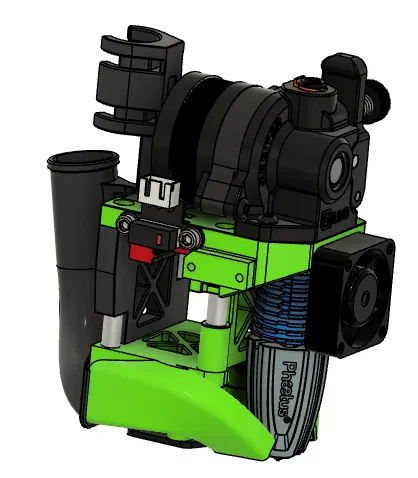

Đầu in Microlight 3.2 là đầu in đơn giản và nhẹ nhất cho máy Rat Rig V-Core 3.

Nó tương thích với tất cả các loại hot end Rapido, bao gồm cả Rapido Ace và tất cả các mẫu máy V-Core 3 và 3.1 hybrid.

Giờ đây, tôi cũng đã bổ sung phiên bản DAFT (Dual Anchor Front-Top) Mount của tấm trên cùng-tấm mặt cho những ai đang sử dụng tản nhiệt DAFT Mount. Tôi đặc biệt khuyên dùng DAFT Mount cho tất cả các đầu in. Đối với DAFT Mount, vui lòng truy cập liên kết này.

Các tính năng chính

• Rất nhẹ.
• Cực kỳ cứng cáp.
• Rất đơn giản.
• Dễ dàng và nhanh chóng hơn nhiều trong việc sửa chữa và bảo trì.
• Số lượng bộ phận và ốc vít rất ít.
• Thiết kế cho khả năng làm mát CPAP vượt trội.
• Thiết kế để sử dụng với cảm biến BeaconH, loại profile thấp.
• Tấm trên cùng bao gồm một bộ phận đỡ/giá đỡ cho phần sau của bộ truyền động Orbiter để ổn định hơn.
• Tấm trên cùng bao gồm một khe tùy chọn cho dây rút 2.5 mm để cố định bộ truyền động Orbiter vào giá đỡ. Tôi thấy việc sử dụng nó mang lại sự cải thiện nhỏ về kết quả input shaper được đề xuất.
• Thiết kế đã được hoàn thiện.

Những gì không thay đổi giữa phiên bản 3.1 và 3.2? Với việc ra mắt Microlight 3.2, phiên bản 3.1 trước đó đã bị loại bỏ. Bộ phận duy nhất tương thích giữa 3.1 và 3.2 là ống CPAP. Tất cả các bộ phận in khác phải được thay thế khi nâng cấp lên 3.2.

 Hướng dẫn quan trọng:

1. Khuyến nghị in tấm trên cùng bằng vật liệu chịu nhiệt cao như PET-CF, hoặc ABS, PPA-CF hoặc ePAHT-CF. Nếu bạn sử dụng ePAHT-CF hoặc PPA-CF, hãy xử lý nhiệt tất cả các bộ phận ePAHT-CF ở 150°C trong 2 giờ trong lò nướng gia đình sau khi in, điều này làm cho các bộ phận CỨNG HƠN NHIỀU và cũng đảm bảo chúng không bị biến dạng do áp suất/nhiệt độ theo thời gian. Chưa có loại nylon PAHT-CF nào khác mà tôi đã thử nghiệm được khuyến nghị cho bất kỳ bộ phận nào của Microlight. Tôi đã in mọi thứ cho máy của mình bằng ePAHT-CF ngoại trừ ống dẫn khí và tấm phía trước, mà tôi đã in bằng ABS.
2. Microlight phải được sử dụng với bộ căng dây đai gắn trên khung. Khi bạn tháo dây đai để bảo trì, hãy để các đầu nối (ferrules) trong vòng lặp dây đai và tháo chúng ra khỏi xe đẩy chỉ bằng cách tháo các vít dọc. Nếu bạn chưa nâng cấp lên bộ căng dây đai gắn phía trước, bạn có thể mua loại CNC trên Aliexpress hoặc sử dụng loại tuyệt vời từ thiết kế OneBox của tôi.
3. Khi mua ống CPAP, vui lòng chọn loại tiêu chuẩn lớn hơn 19mm thay vì loại nhỏ hơn 15mm. Ống 19mm cho lưu lượng KHÔNG KHÍ LỚN HƠN NHIỀU.
4. Tất cả các bộ phận trừ ống dẫn khí tích hợp dưới cùng và ống CPAP, đều in được mà không cần support. Tôi sử dụng tree supports khi in cả hai bộ phận này, và nó hoạt động rất tốt. Ống CPAP in dễ dàng hơn bạn mong đợi, theo chiều dọc theo hướng nó được lắp vào Microlight với brim và tree supports.
5. Tất cả các đầu nối dây đai (belt ferrules) đều phải dài chính xác 9.5 mm.
6. Đảm bảo mặt bích của ống CPAP khớp chặt vào cửa nạp của ống dẫn khí làm mát bộ phận.
7. Sử dụng 1 x dây rút để cố định ống CPAP vào giá đỡ dây rút ở mặt sau.
8. Dây của tản nhiệt và quạt làm mát bộ phận đi qua khe quản lý cáp bên phải, khe bên phải là khe trống cho bất kỳ nâng cấp nào trong tương lai.
9. Để lắp quạt CPAP của bạn, bạn có thể muốn sử dụng thiết kế SwitchBlade của tôi.
10. Bất kỳ bộ phận nào có lỗ 4 mm đều được gắn ốc ren.
11. Sau khi in, dùng mũi khoan 2.5mm để khoan các lỗ gắn hot end ở tấm trên cùng.
12. Sau khi in, dùng mũi khoan 4 mm để khoan hai lỗ ở trên cùng của tấm phía trước, lỗ trung tâm trong ống CPAP và 4 lỗ ở trên cùng của ống dẫn khí. Đây là những lỗ để gắn ốc ren đồng.
13. Có bốn con ốc không chịu tải trong Microlight, vặn trực tiếp vào nhựa. 2 ở hai bên tấm trên cùng nơi gắn công tắc X. 2 ở hai bên tấm phía trước và 2 cái mà bo mạch ADXL tùy chọn gắn vào. 2 cái ở dưới cùng của ống dẫn khí để gắn Beacon. Những lỗ này có thể được taro bằng taro 3 mm x 0.7 hoặc tự ren bằng ốc vít. Tất cả chúng được mô hình hóa với đường kính 2.25mm, là kích thước tốt cho taro 3 mm trong nhựa. Nếu bạn định tự ren bằng ốc vít, hãy khoan các lỗ này thành 2.5mm trước.
14. Dùng mũi khoan 3 mm để khoan tất cả các lỗ còn lại trong tấm trên cùng, tấm phía trước, ống dẫn khí và tấm phía sau.

Quỹ cà phê
Nếu bạn quyết định đóng góp vào quỹ cà phê của tôi (giúp tôi thức khuya làm thêm những thứ này) tôi sẽ rất cảm kích. Hoàn toàn không có nghĩa vụ nào đối với bạn. Tài khoản PayPal của tôi là [email protected]

Xin hãy nhớ đăng phản hồi vì nó luôn có giá trị đối với tôi cho các phiên bản trong tương lai.
Xin chân thành cảm ơn,
Liam Venter,
MFBS Design

BOM

1 x quạt làm mát bộ phận 3010. Có áp suất cao hơn quạt 4010.

4 x ốc vít kẹp tấm trên cùng xuống tấm dưới cùng cỡ 3 mm x 46 mm

1 x ốc vít 3mm x 6 mm để gắn ống CPAP

2 x ốc vít 3 mm x 16mm để gắn bộ truyền động Orbiter

2 x ốc vít 3mm x 8mm để gắn công tắc X

4 x ốc vít 3mm x 6mm để gắn xe đẩy MGN (Nếu chúng chạm đáy, hãy mài ngắn còn 5 mm)

2 x ốc vít 3mm x 16 mm để gắn quạt tản nhiệt 3010.

1 x Cảm biến Beacon Rev H, profile thấp.

Ghi nhận công lao: Tất cả các yếu tố thiết kế chính, bao gồm việc tích hợp chức năng của các bộ phận truyền thống thành các bộ phận đơn lẻ đa chức năng là công trình gốc. Mọi thành phần đều là kết quả của thiết kế và công việc CAD gốc.

Cập nhật:
17/01/25 Tấm trên cùng và tấm phía trước giờ được in thành một bộ phận. 18/01/25 Đã sửa lỗi kích thước lỗ gắn ốc ren trong tấm trên cùng. 18/01/25 Thay đổi hình dạng lỗ ống PTFE trong tấm mặt.

29/1/25
Đã tải lên bộ phận đỡ động cơ Orbiter bị thiếu mà tôi quên tải lên trước đó.

21/5/25
Bổ sung phiên bản DAFT Mount của Tấm trên cùng-tấm mặt cho những ai đang sử dụng tản nhiệt DAFT Mount.

31/5/25
Đã làm cho các lỗ xung quanh đầu ốc vít trên tấm trên cùng nhỏ hơn một chút.

15/8/25
Đã làm cho bộ phận cố định dây đai chắc chắn hơn.
