Thêm một chiếc đồng hồ kỹ thuật số LED với đèn LED WS2812B...

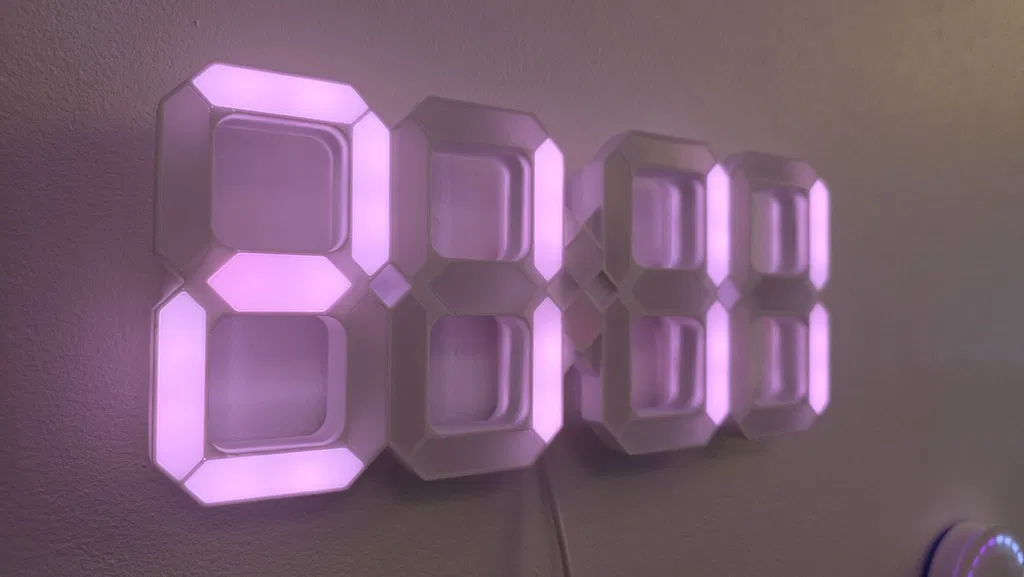

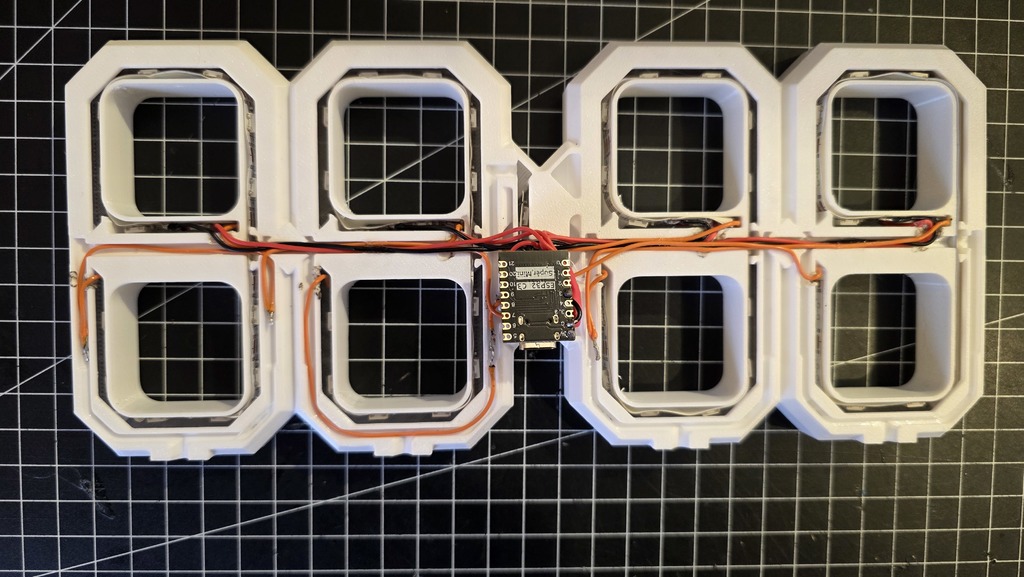

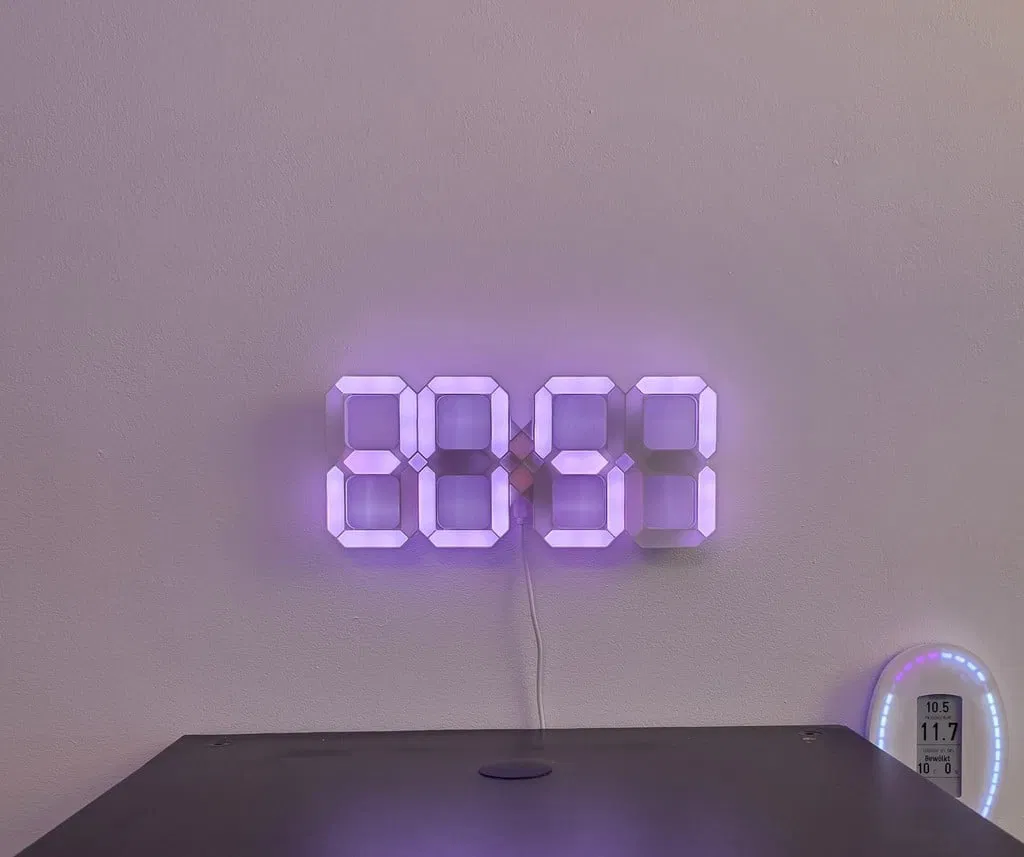

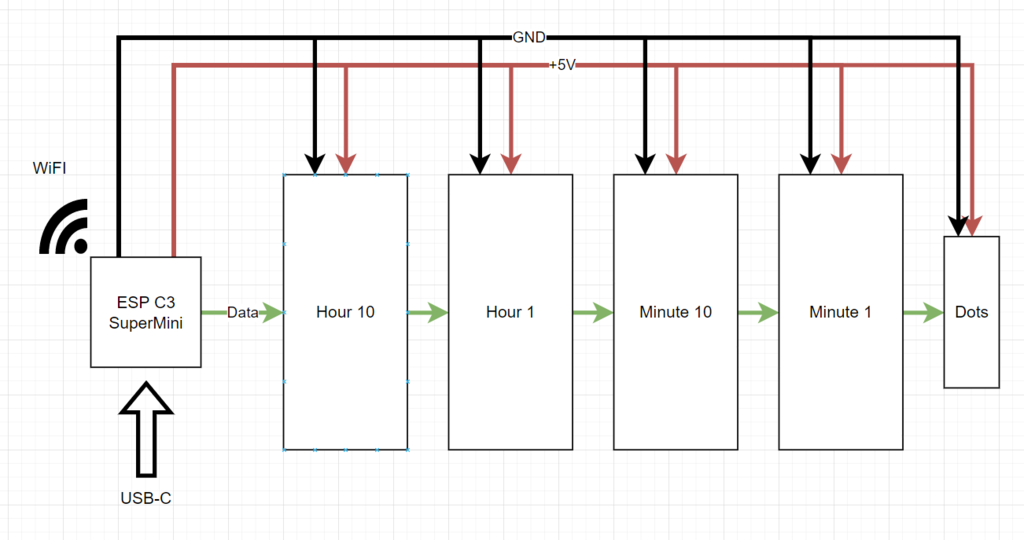

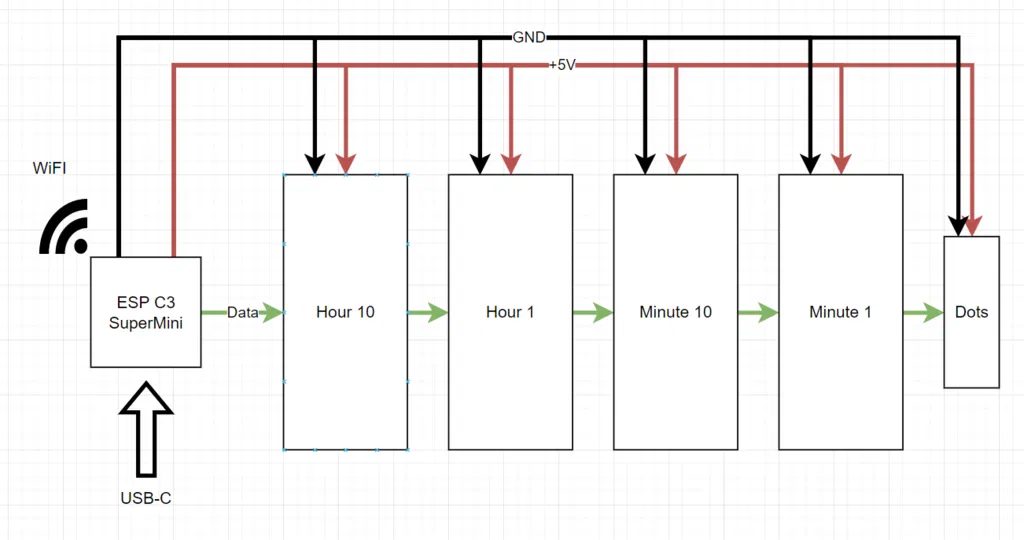

Tao cần một cái đồng hồ đơn giản để ở một phòng, nên tao tự thiết kế một cái. Màn hình 24 giờ sẽ được trang bị dải đèn LED WS2812B với 60 bóng đèn/mét. Mỗi chữ số sẽ cần 15 bóng đèn LED, hai bóng cho mỗi đoạn và một bóng đèn LED được giấu giữa hai đoạn. Tao đã làm dây nối kiểu lười biếng, chỉ cần nối tất cả các cực +5V và GND lại với nhau và với ESP C3 SuperMini. Dữ liệu đến từ Chân 3 và được nối giờ_10 -> giờ_1 -> phút_10 -> phút_1 -> 2x dấu chấm ở giữa. Tổng cộng 62 bóng đèn LED.

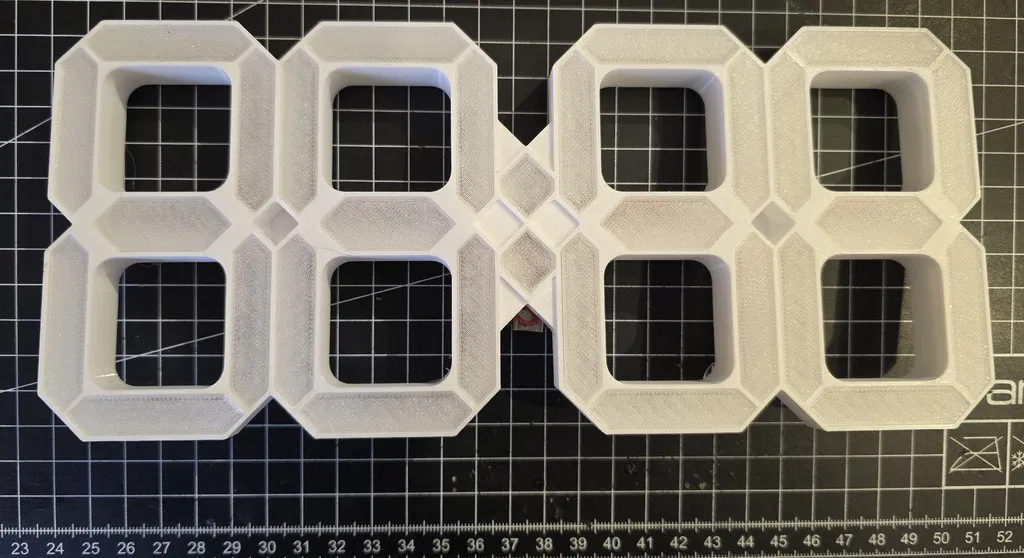

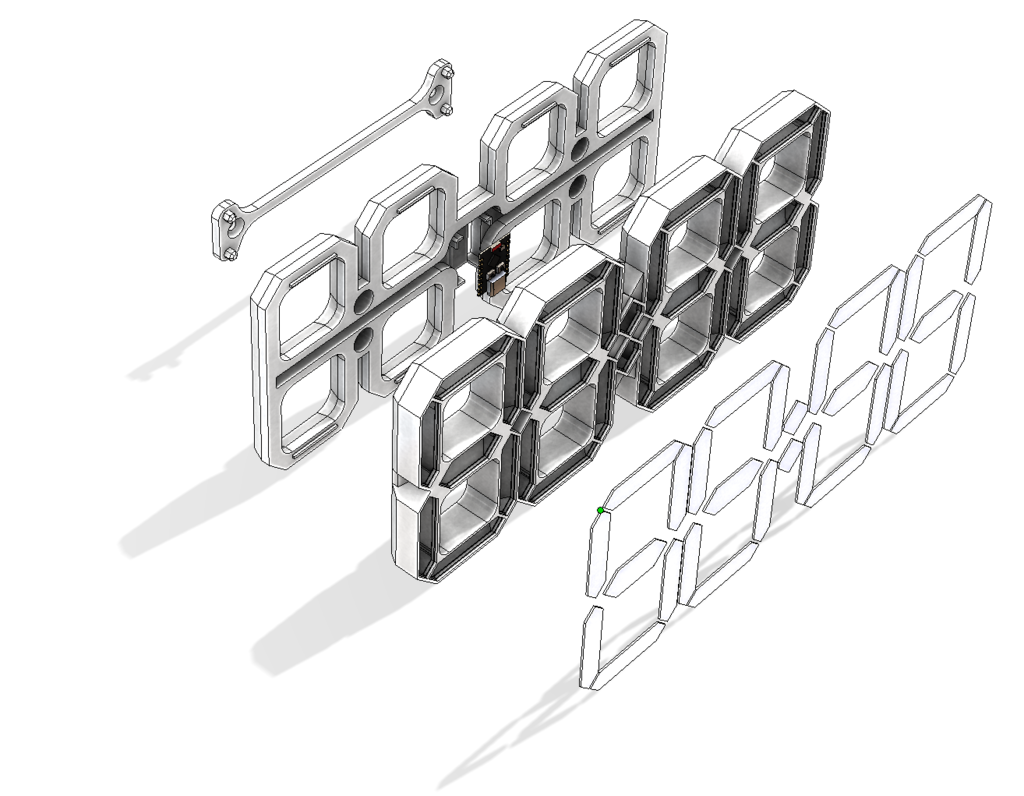

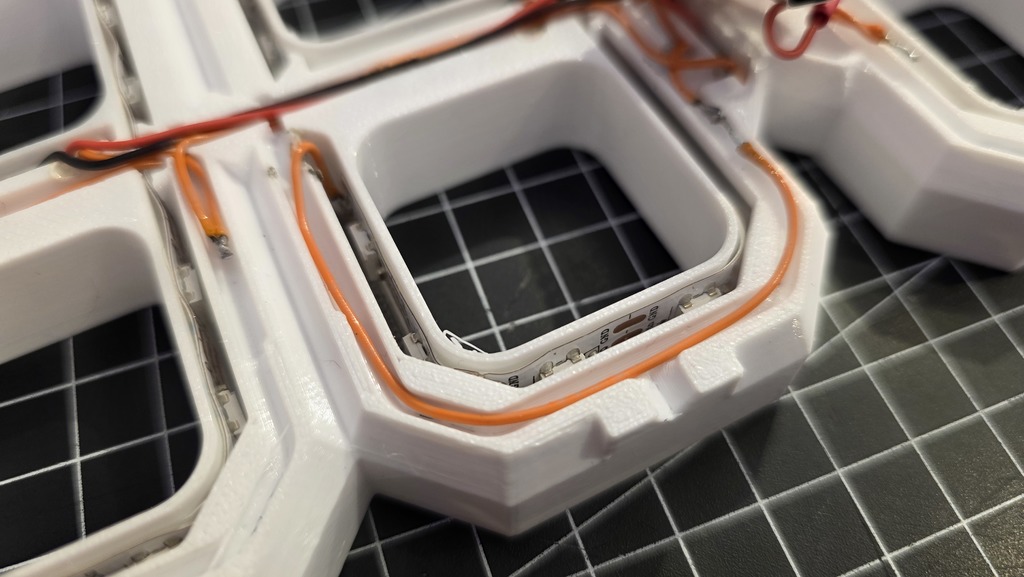

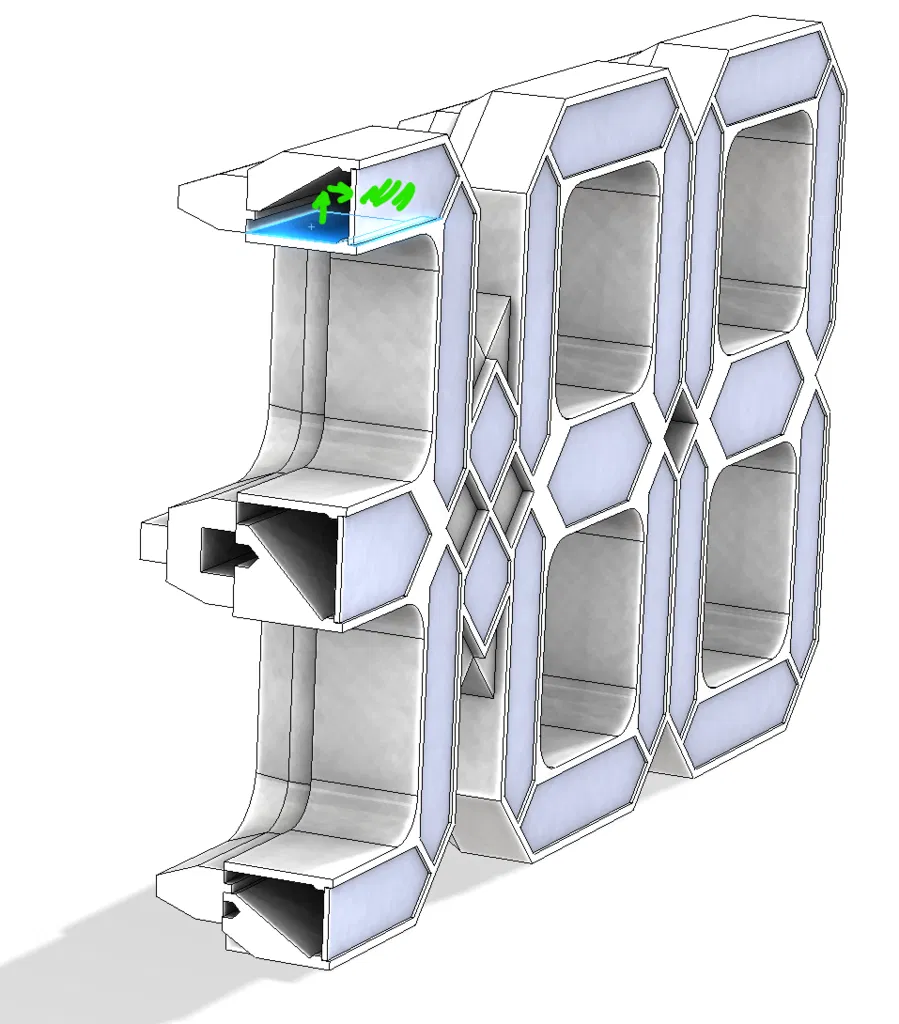

Dải đèn LED được gắn vào tường bên trong, tường bên ngoài là bộ phản xạ được vát cạnh. Mặt sau được đóng lại bằng một tấm đáy, có các rãnh và chỉ cần dán lại với nhau.

Ở mặt trước, các nắp riêng lẻ cho mỗi đoạn có thể được in bằng các vật liệu và độ dày khác nhau. Tao đã bao gồm một bản in thử nghiệm với độ dày 0,4, 0,6, 0,8 và 1,0mm để kiểm tra nhanh.

Tao đã bao gồm bản phác thảo Arduino của tao cho ESP32 C3. Chương trình thu thập thời gian từ máy chủ thời gian và kiểm tra lại mỗi giờ. Từ 20:00 đến 22:00, màu sắc được chuyển sang màu đỏ và làm mờ để giảm ánh sáng vào ban đêm. Lúc 08:00, nó sẽ chuyển lại sang màu trắng. Màu sắc và độ sáng có thể được điều chỉnh trong các biến ở trên. Cứ tự nhiên sử dụng hoặc điều chỉnh nó cho phù hợp với nhu cầu của bạn.

Cập nhật: Tao đã không có công tắc tự động cho giờ mùa đông / mùa hè trong chương trình Arduino. Bản phác thảo mới đã sửa điều này, ít nhất là đối với Đức. Điều chỉnh biến POXIX nếu bạn cần múi giờ khác.

Có lẽ tốt hơn là nên in vỏ bằng vật liệu tối và sơn lại màu trắng để giảm thiểu ánh sáng xuyên thấu. Nhưng tao đã tiết kiệm và chỉ cần in nó màu trắng. Cái này có lẽ có thể được in bằng bất cứ thứ gì, tao đã sử dụng PETG vì tao có một ít.

Tao đã bao gồm các tệp SolidWorks và các tệp Step để dễ dàng thay đổi. Chúc vui vẻ! Sebastian
