Cổng Xả 100mm/4" Cho Máy Cắt Laser xTool M1 (Tháo Lắp Nhanh)

Tao không hài lòng lắm với hiệu suất của hệ thống xả trên con xTool M1 của tao, tại vì cả căn hộ của tao ám mùi như cháy rừng sau khi cắt hoặc khắc gỗ. Giải pháp là thêm một cái quạt nối ống và nó yêu cầu một ống dẫn 100 mm (4").

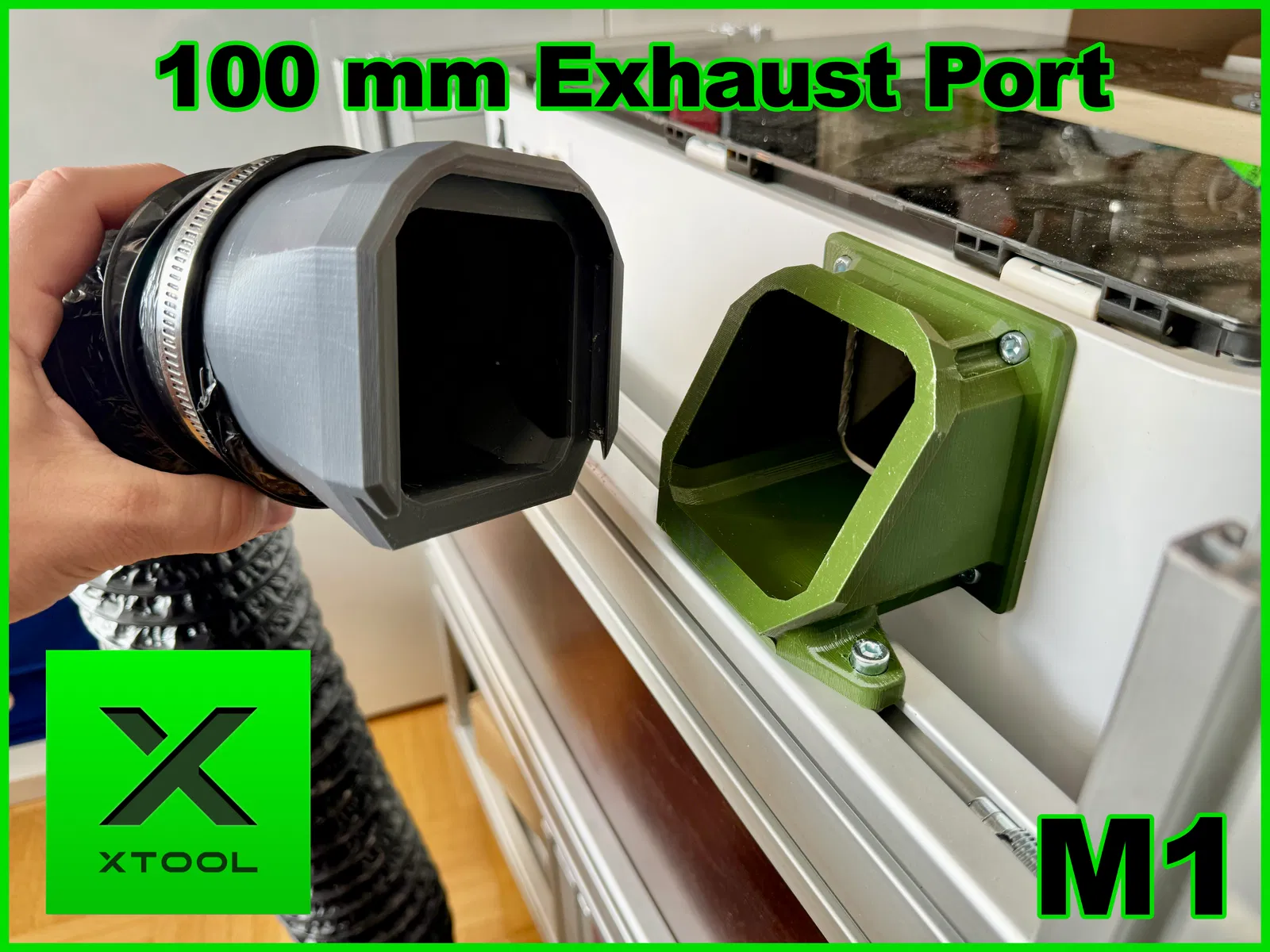

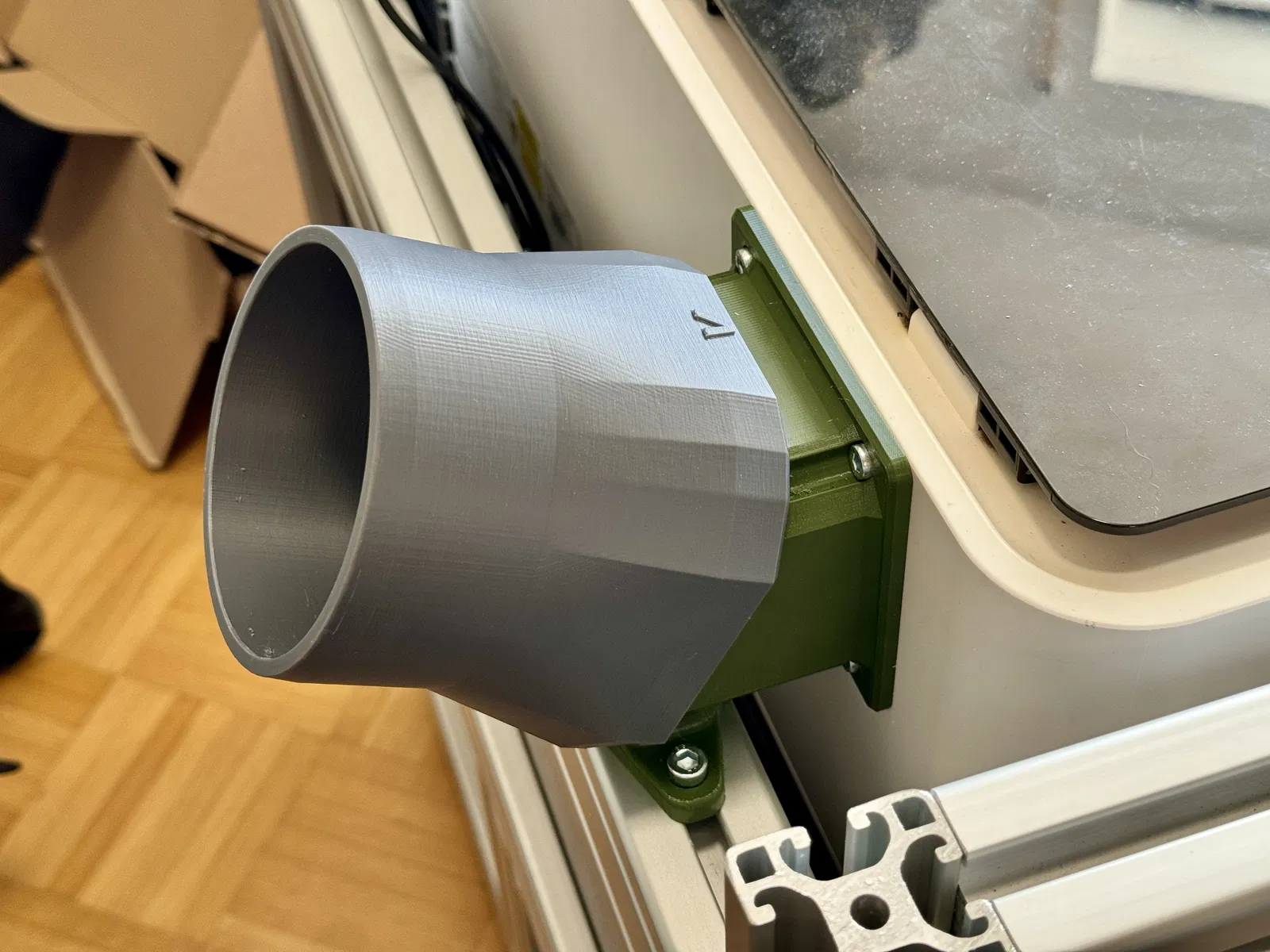

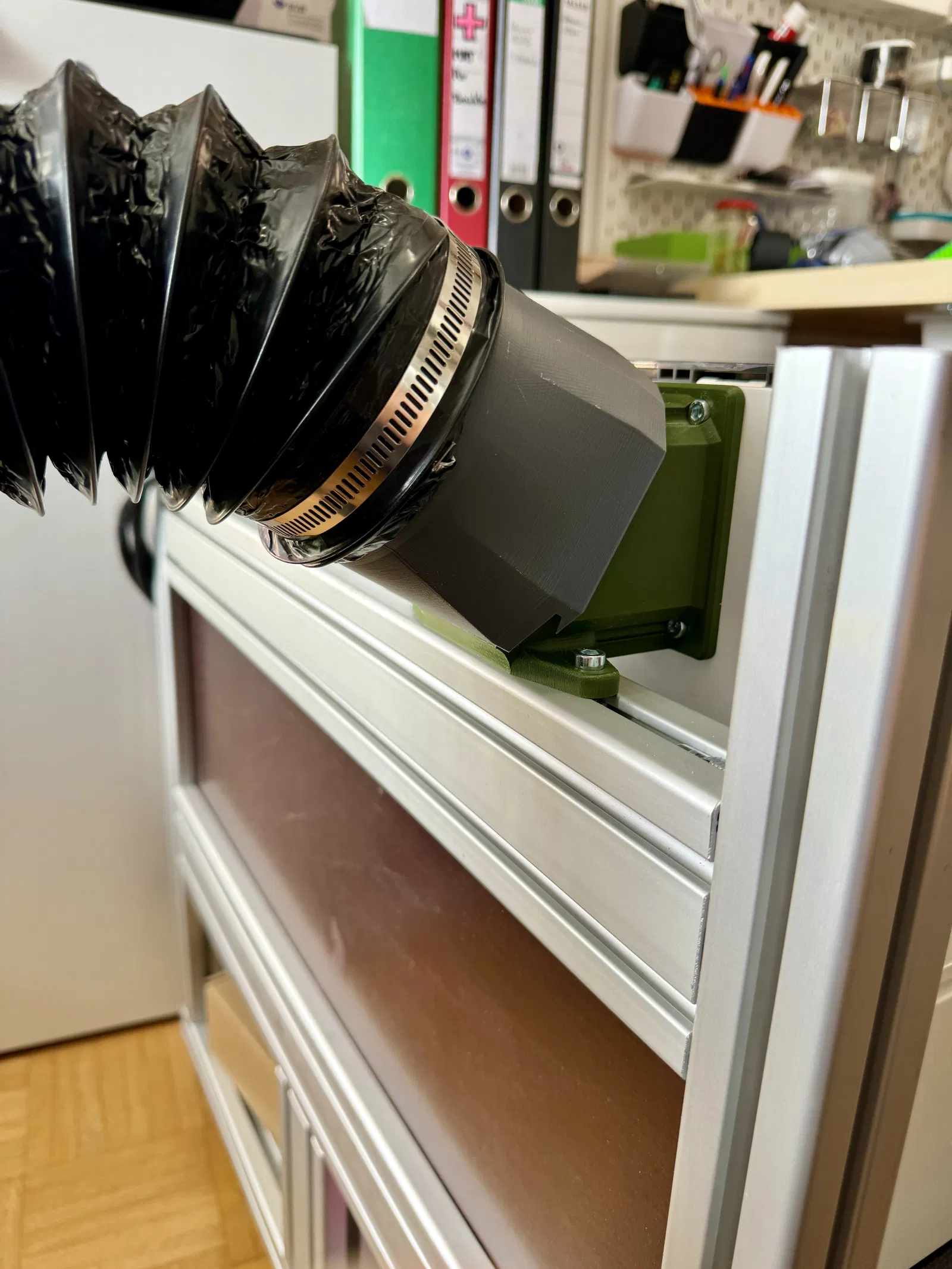

Thay vì chỉ in một cái adapter, tao đã thiết kế lại hoàn toàn cái đầu nối cho máy cắt laser để tối ưu luồng khí và loại bỏ khói nhanh nhất có thể. Tao cũng thiết kế bộ phận tương ứng cho ống dẫn, được gắn bằng kẹp ống và trượt lên phần vát của đầu nối. Nhờ thiết kế hình đuôi én và góc hơi hướng lên trên, mày có thể tạo ra một mối hàn kín rất tốt mà không cần nam châm, và có thể tháo lắp hệ thống RẤT nhanh chóng.

Lưu ý: Mày sẽ cần bốn con ốc M5x10 mm (đầu trụ) để gắn cổng xả vào máy cắt laser. Bản mẫu của tao đã dùng ốc vặn ban đầu nhưng chúng khó vặn và nhanh bị lỏng, nên tao đã đổi sang loại ốc xịn hơn ;)

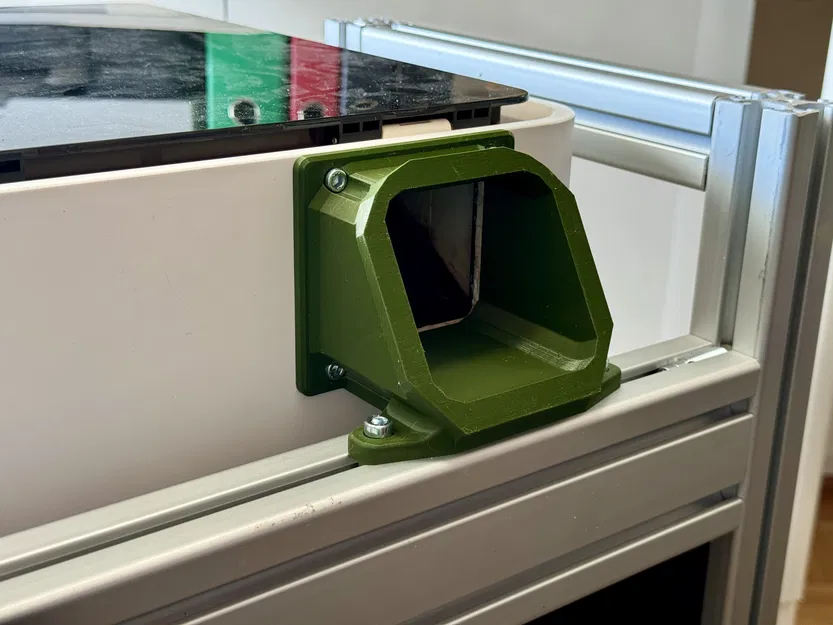

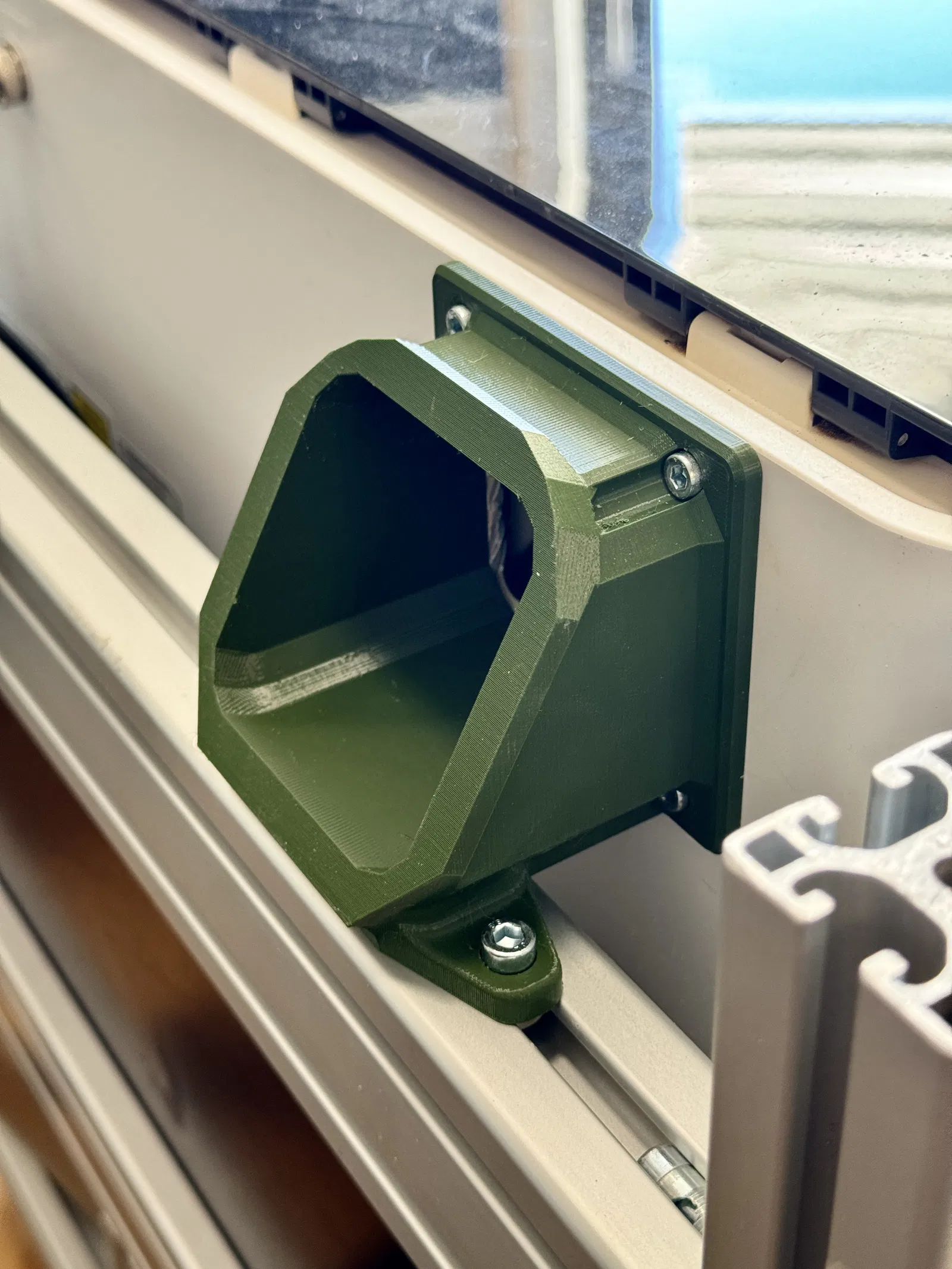

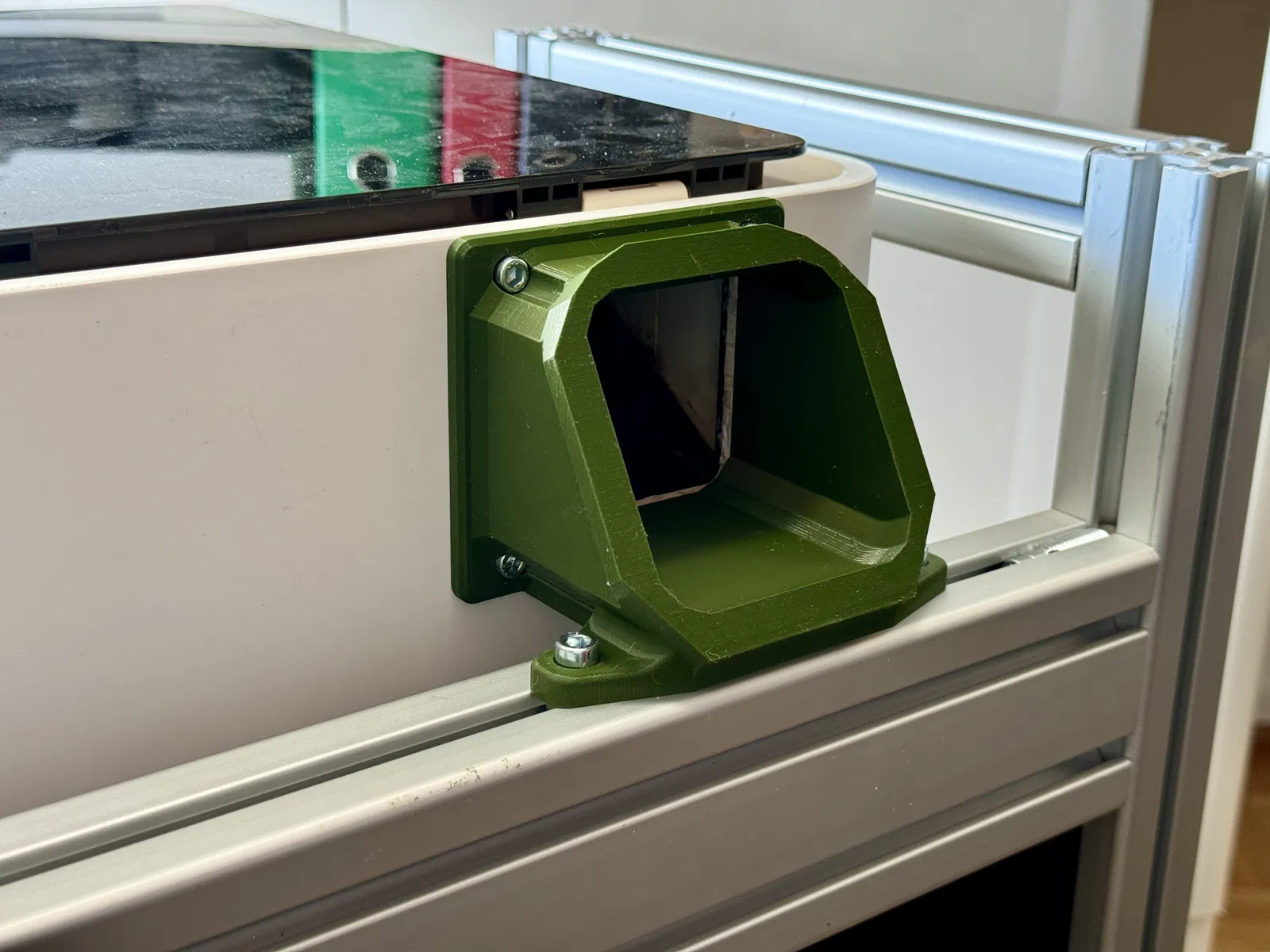

M1 của tao đặt trên một cái xe đẩy làm từ thanh nhôm định hình 40 mm, đó là lý do tại sao tao bao gồm một cái mặt bích gắn trong thiết kế để gắn đầu nối vào kim loại luôn. Tao đoán là mày sẽ không có cấu hình giống hệt như vậy, nên tao đã thiết kế phiên bản thứ hai với đáy phẳng.

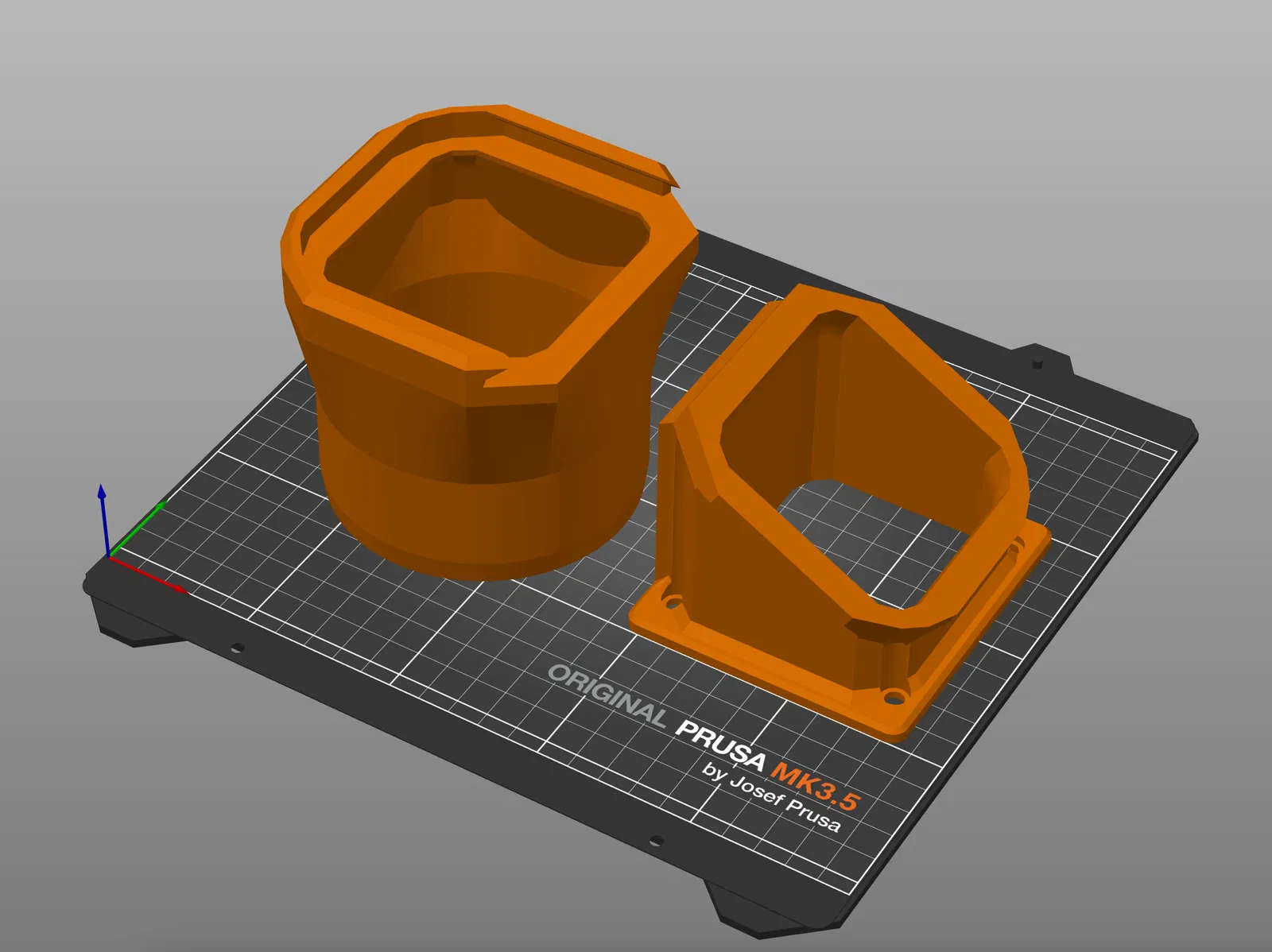

In ấn: Đặt các bộ phận lên bàn in như hình cuối cùng (Mày không cần in chúng cùng lúc). Đối với bộ phận laser, hãy chọn độ cao lớp in nhỏ để có bề mặt nhẵn trên phần vát. Bộ phận ống dẫn nên được đặt trên đầu tròn để cũng có bề mặt trên nhẵn, vì hai bộ phận khớp với nhau này sẽ tạo thành "mối hàn" khi kết nối. PLA dùng được miễn là mày in với đủ số lớp thành (Tao chọn 5 vì kẹp ống tạo ra lực khá mạnh lên bộ phận). Hãy thêm brim và supports nếu cần với máy in của mày.

Hãy đăng một bài MAKE nếu mày in cái này và cho tao biết nếu mô hình cần điều chỉnh gì nhé. Chúc mày in vui vẻ!
