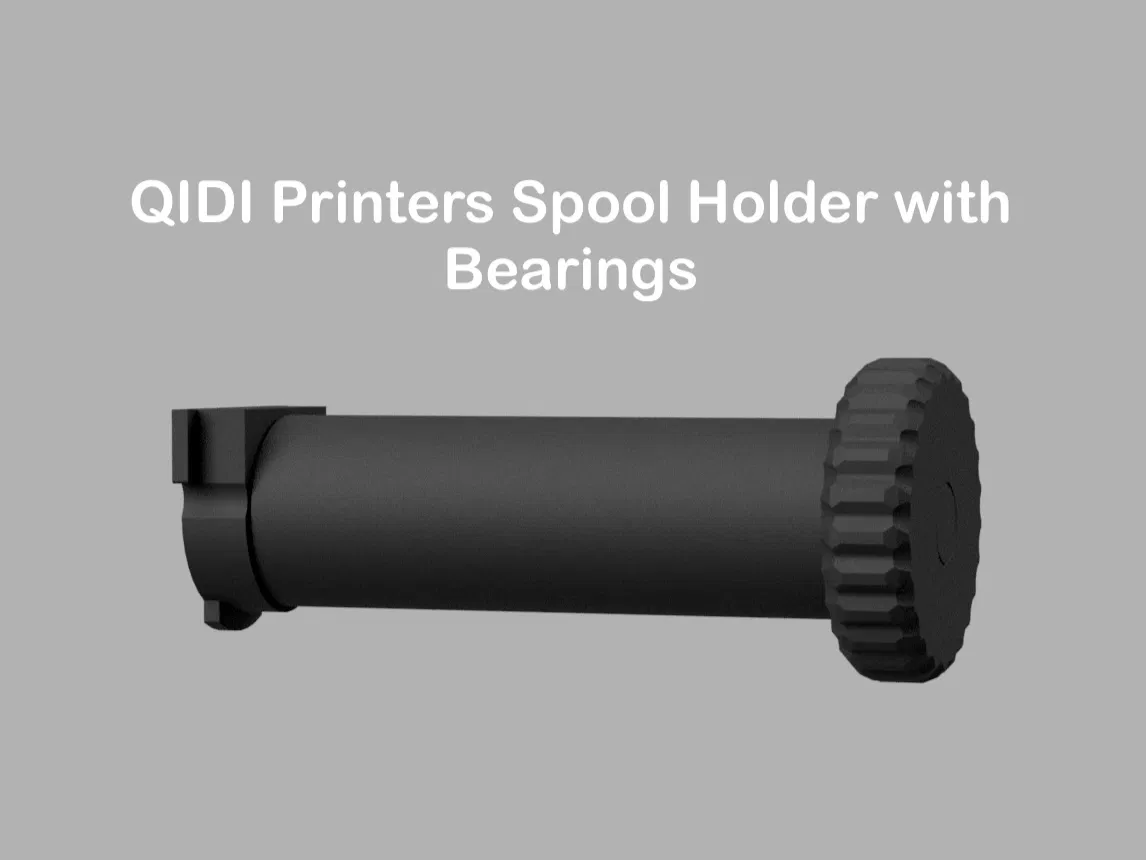

Giá Đỡ Cuộn Dây QIDI Có Bi (Q1 Pro, Plus4, X-Max3, X-Plus3, Q2)

Tôi thiết kế cái giá đỡ cuộn dây này cho máy in QIDI vì cái giá zin á, xài mấy cuộn dây bằng giấy là nó ma sát nhiều lắm. Nó dễ bị báo sai dây bị rối với lại kêu è è khó chịu nữa.

Tôi cũng coi mấy cái mẫu khác rồi, mà thấy đa số đều không thực tế hoặc không chắc chắn, nên tôi tự làm lại từ đầu luôn.

✅ Tương thích

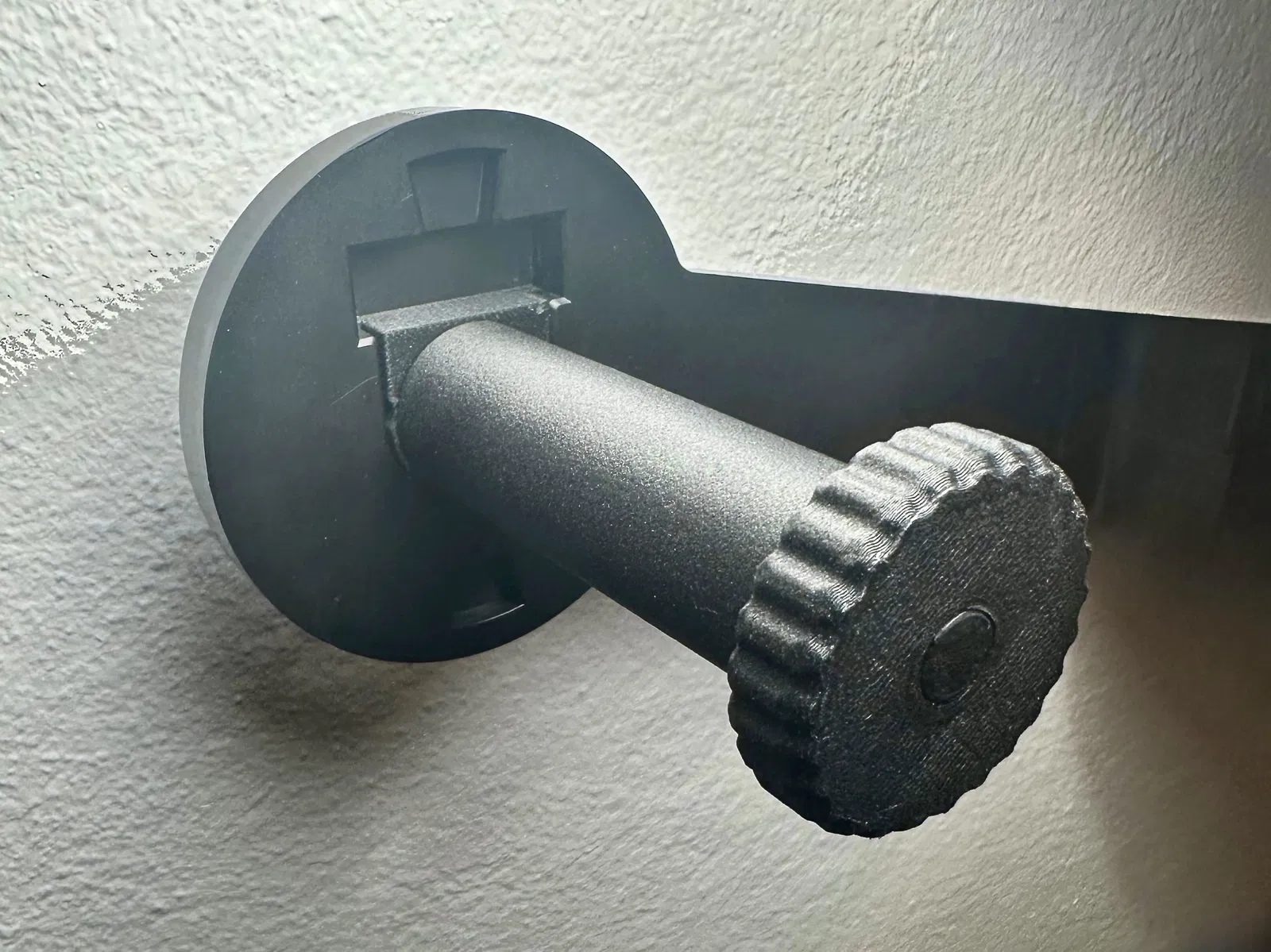

• Lắp vừa hết cho mấy máy QIDI có cái đế giữ cuộn dây kiểu này nha (Q1 Pro, Plus4, X-Max3, X-Plus3, Q2)

• Dùng được với đế zin và mấy cái thanh đỡ cuộn dây dạng nâng cấp đã in (mấy cái này có liệt kê trong wiki QIDI á)

🛠 Phụ kiện cần có

• Chỉ cần 2 viên bi 6802 (kích thước 24x15x5 mm) là đủ nha

• Mấy cái còn lại là in 3D hết nha

🎨 Chất liệu khuyên dùng

Tôi khuyên nên dùng sợi nhựa cứng cáp (tránh xài PLA nha). Cá nhân tôi thì xài PET-CF, thấy nó vừa bền vừa đẹp.

⚙️ Độ chính xác & Phần test

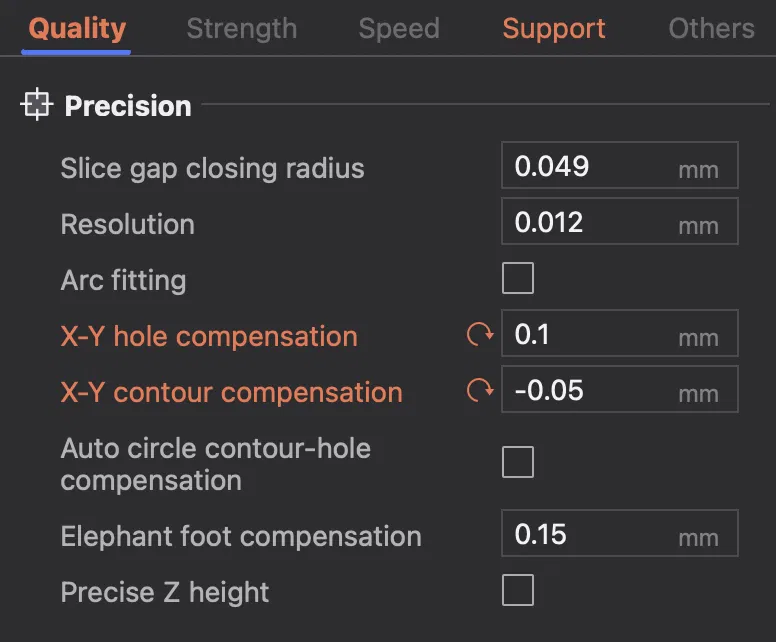

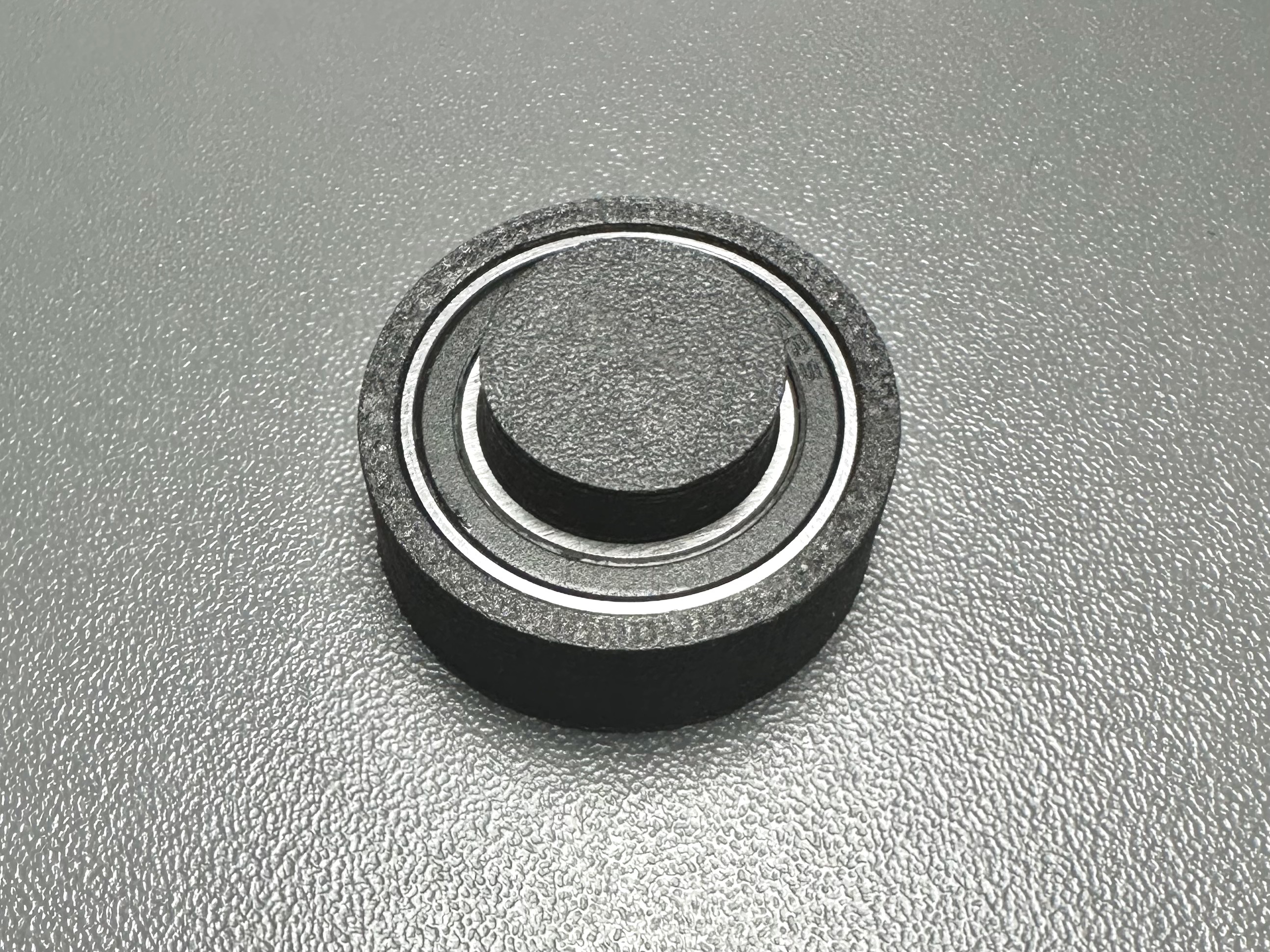

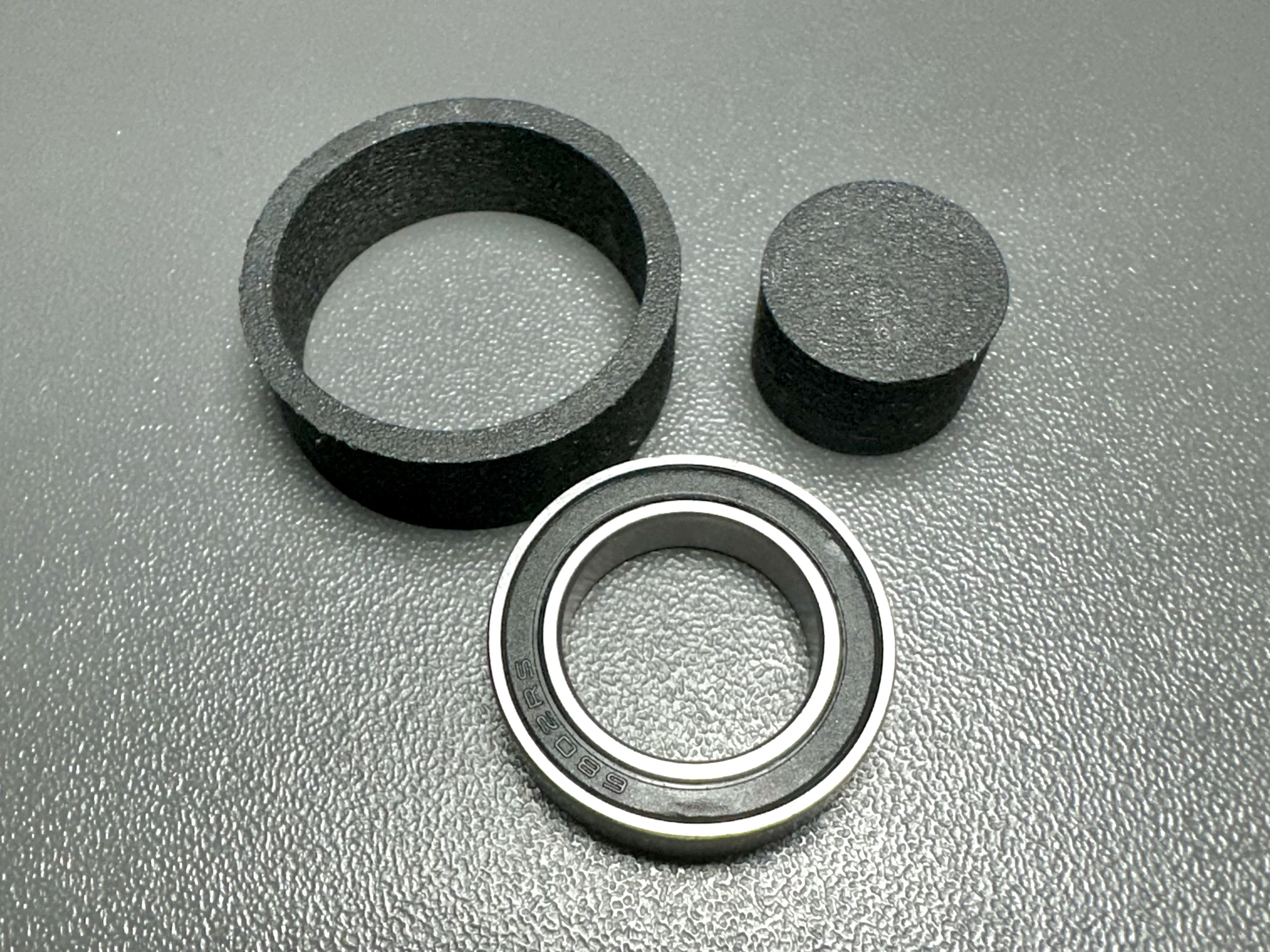

Phần gắn bi được thiết kế để ép chặt vào, không có bị lỏng. Tuy nhiên, tùy loại nhựa in mà độ chính xác có thể xê xích chút đỉnh, do lúc in nó có bị co lại hoặc nở ra. Để khỏi tốn dây, tôi có để kèm cái file test gồm 2 chi tiết nhỏ (đường kính trong và ngoài). Bạn in thử cái này để kiểm tra độ khít trước khi in mẫu chính. (Mấy tấm hình cuối là tôi chỉnh cho vừa với PET-CF đó.)

Lắp ráp

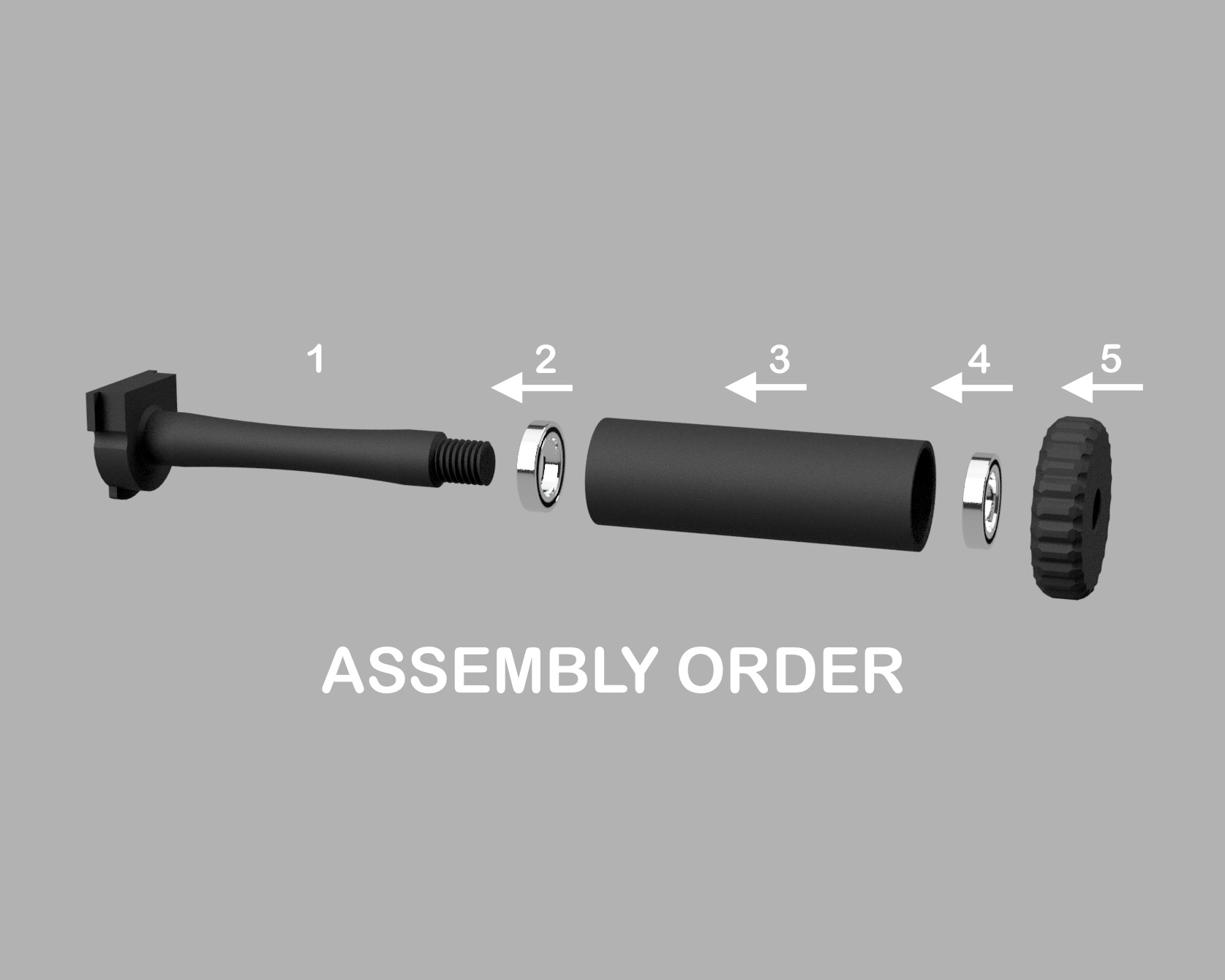

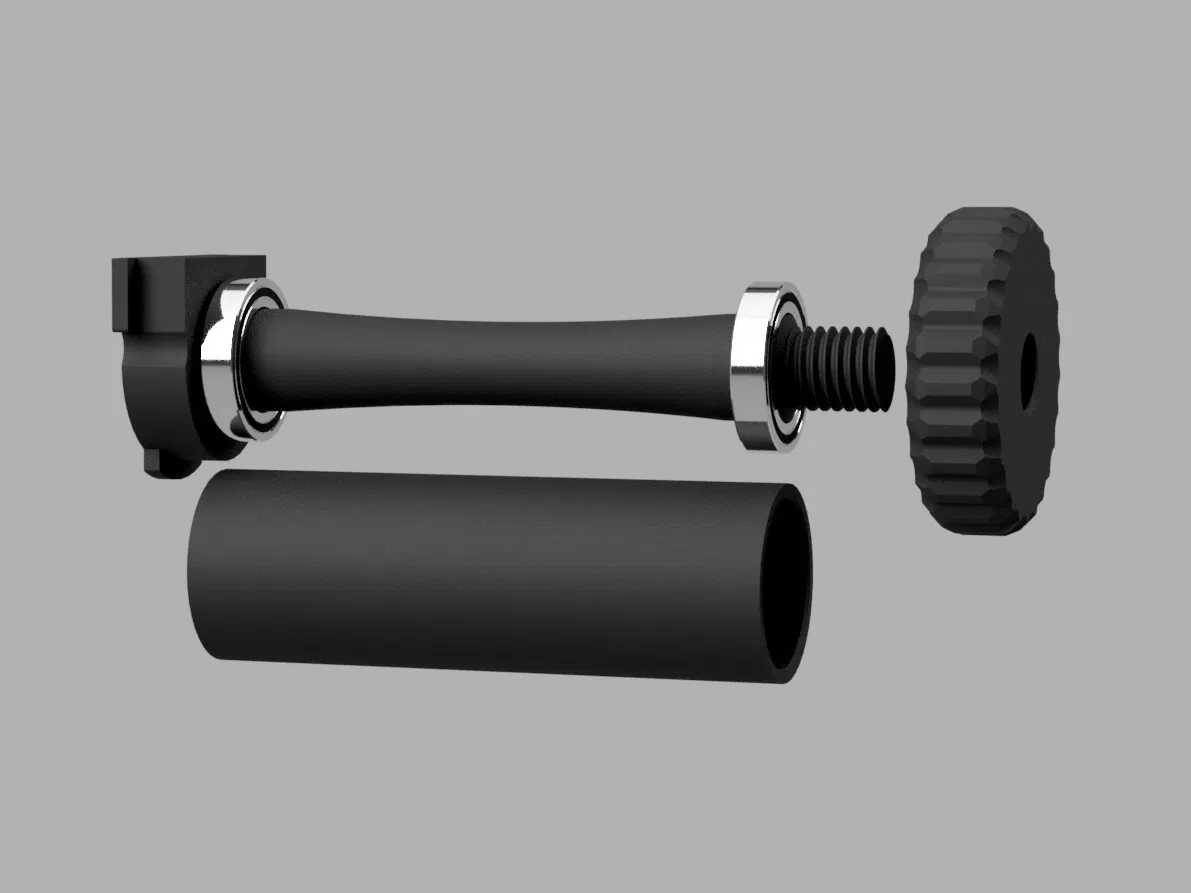

• Cứ làm theo thứ tự mấy tấm hình nha

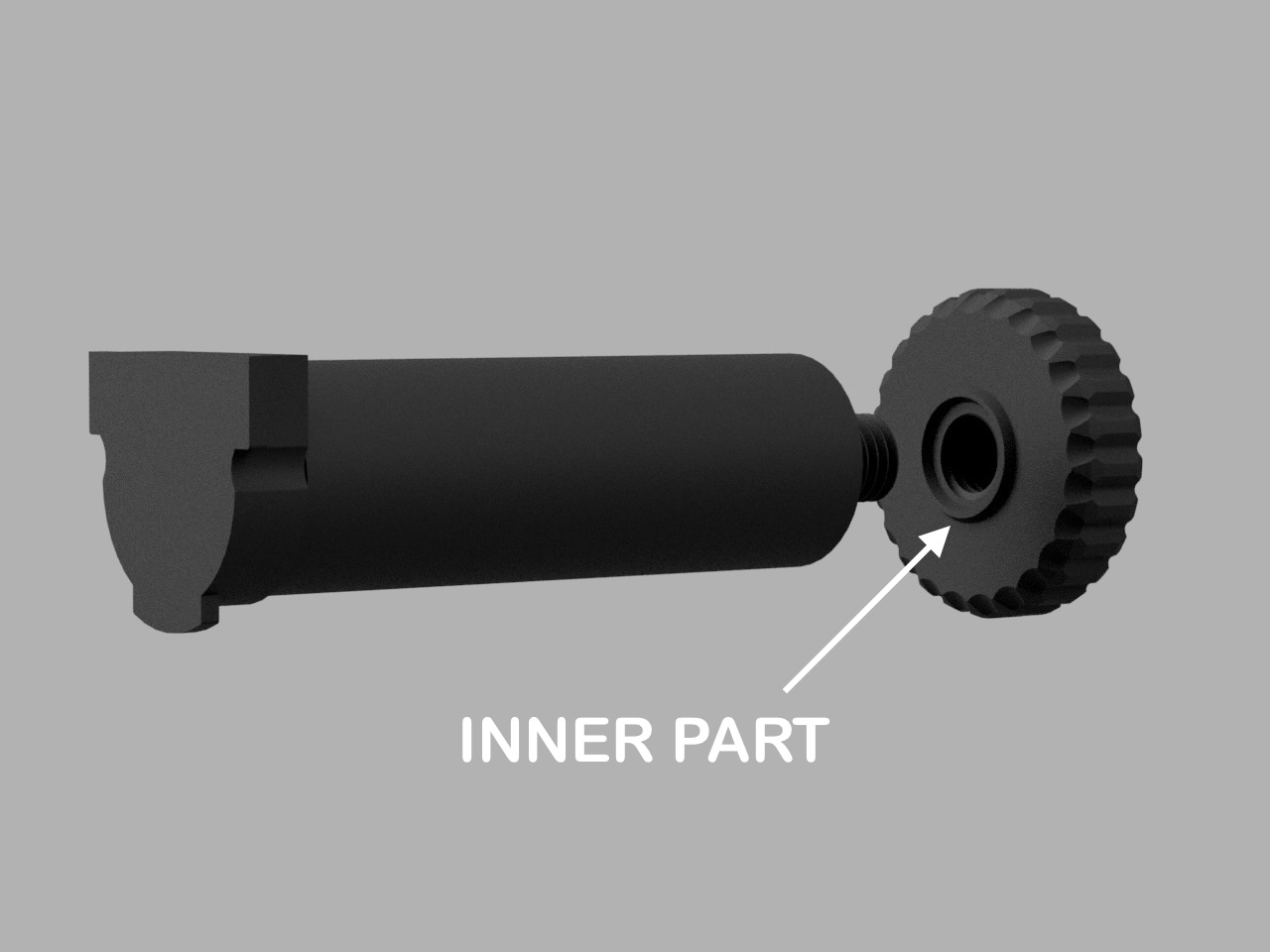

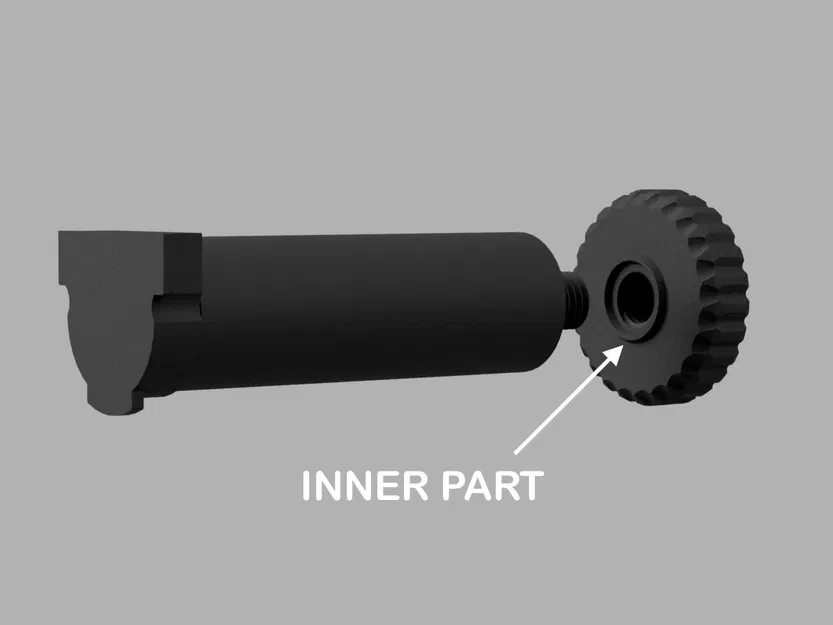

• Vặn ốc đừng siết cứng quá: chỉ cần vặn vừa đủ để ép nhẹ mấy viên bi thôi, nhớ là để mặt có đánh dấu quay vô trong nha

Cài đặt in ấn

Tôi có tải lên file .3mf với hướng in đúng rồi đó. Bạn bật hỗ trợ in (supports) thêm cho chắc ăn là được.
