Vỏ Case Compact cho Heltec v4 GPS Meshtastic Node

Mô tả

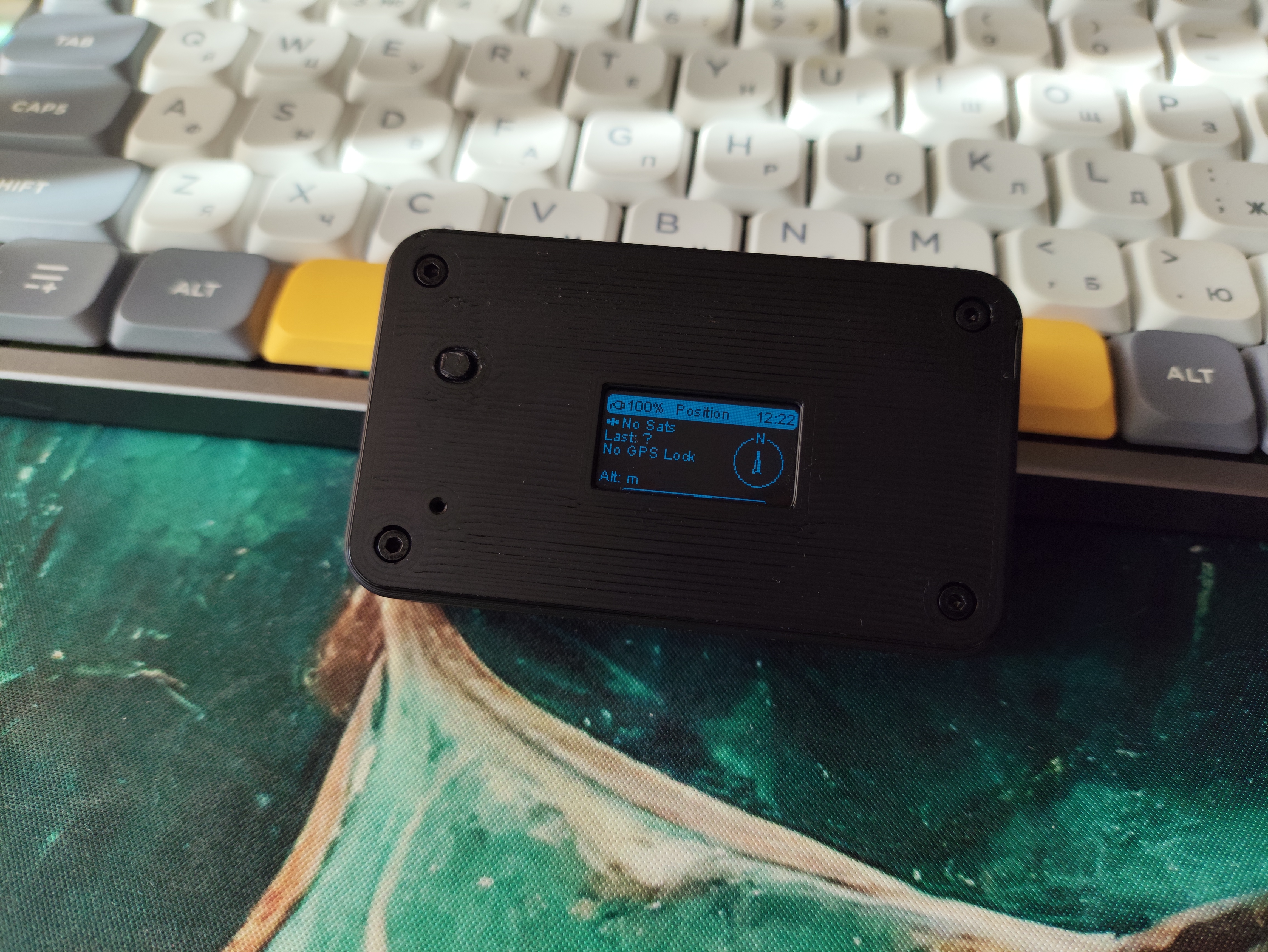

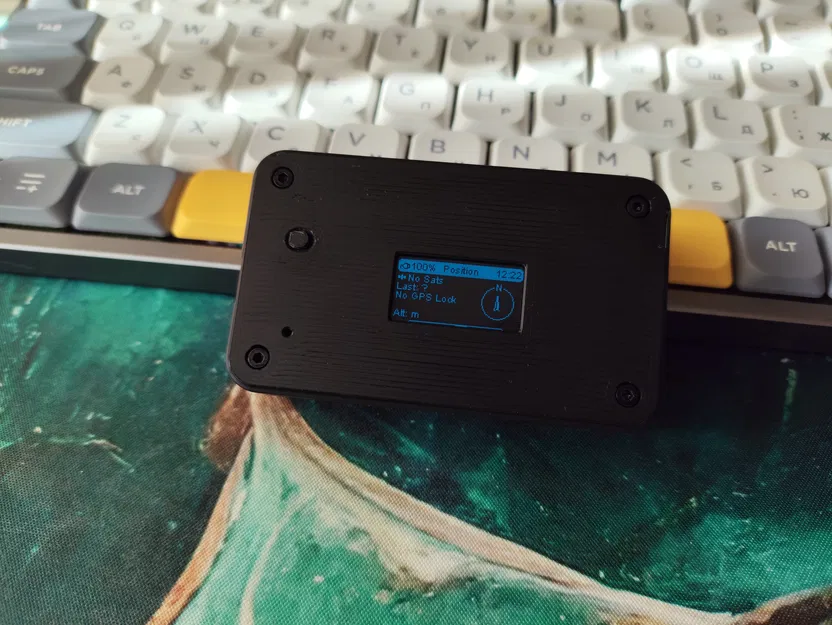

Cái vỏ in 3D nhỏ gọn dành cho máy khách Heltec V4 Meshtastic có GPS. Kích thước ngoài là 74x44x21.7mm.

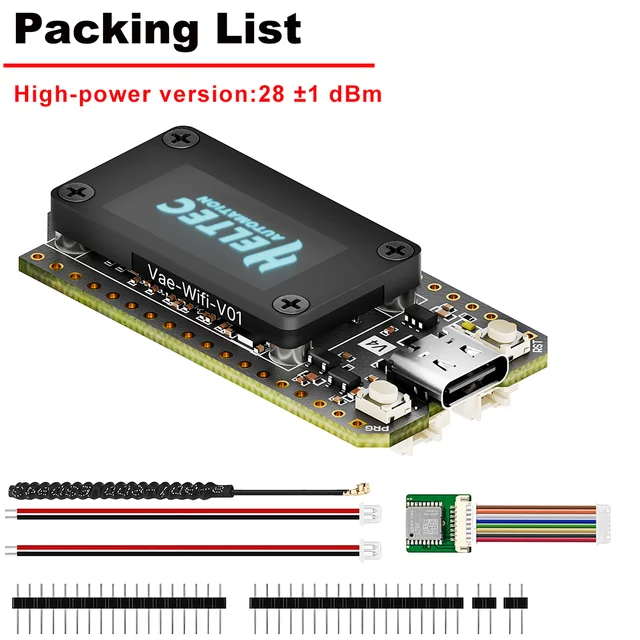

Cái vỏ này được thiết kế để dùng với bộ Heltec V4 GPS mặc định sau:

Linh kiện cần thiết (Required BOM)

1. Pin Li-Po 803048 (cân nhắc mua loại có sẵn jack cắm JST-SH-1.25);
2. 4x ốc ren nhiệt M2;
3. 4x vít đầu lục giác M2x16;
4. Băng keo hai mặt loại mỏng;
5. Băng keo Kapton nếu bạn dùng pin không có sẵn jack cắm.

In ấn

Cái vỏ này có thể in bằng nhiều loại vật liệu vì tải trọng cơ học dự kiến không cao.

Tui đã dùng PLA cơ bản với các thông số khá thô cho bản nháp - lớp dày 0.24mm, 2 lớp biên, 10% độ đặc ruột, và thấy rằng nó đủ dùng cho một bộ phận chức năng. Nhưng nếu muốn đẹp hơn, bạn có thể dùng lớp dày 0.16mm, 3-4 lớp biên, 30% độ đặc ruột, đường nối zíc-zắc.

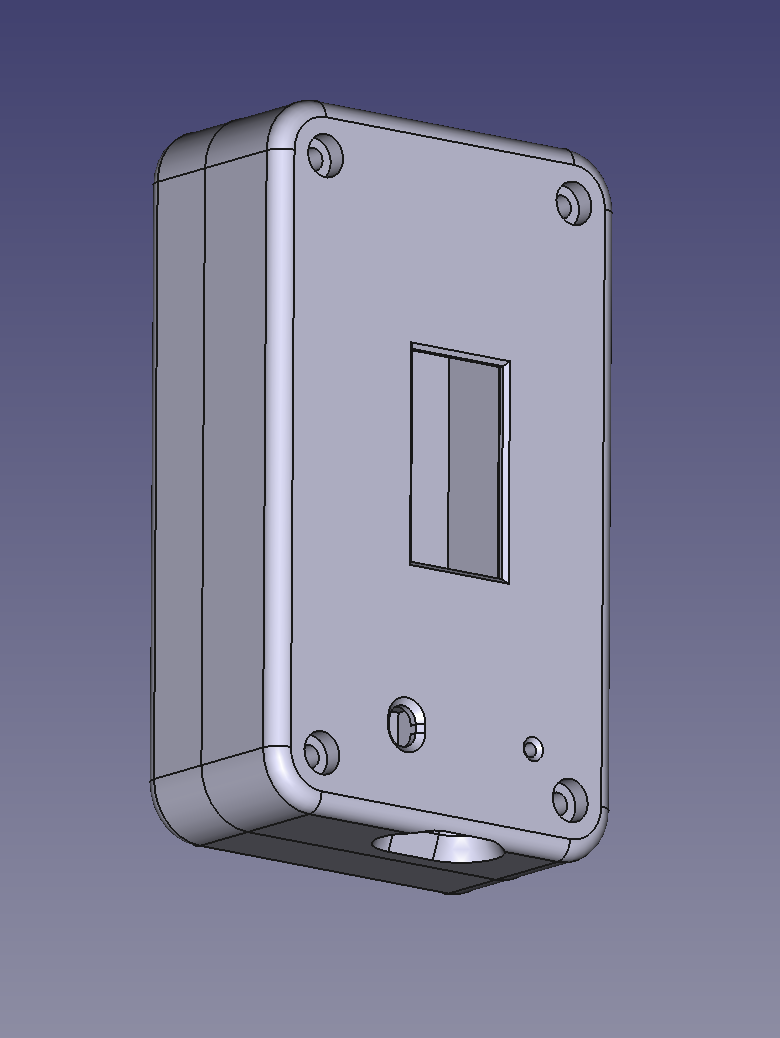

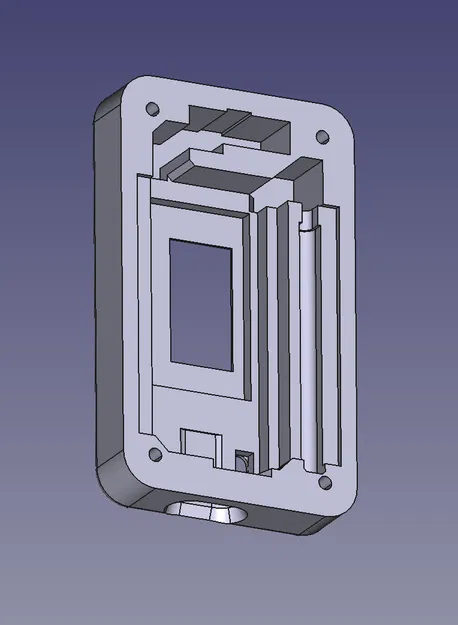

Mô hình nên được đặt theo hướng của hình sau:

Cân nhắc đặt nút ở mặt đáy nếu lớp bề mặt phía trước bị dẹp, nhưng bề mặt sẽ đẹp hơn nếu bạn in trên bề mặt trên. Bạn cũng có thể cần điều chỉnh nhẹ tỷ lệ của nút trên mặt phẳng XY tùy thuộc vào dung sai máy in của bạn.

Lắp ráp

Chuẩn bị pin

TUYÊN BỐ MIỄN TRỪ TRÁCH NHIỆM Bước này rất nguy hiểm, hãy cân nhắc mua pin có sẵn jack cắm để tránh hoàn toàn. Nếu bạn không quen với việc hàn các bộ phận nhỏ & làm việc với pin LiPo, bạn sẽ đốt cháy nơi làm việc của mình và ngọn lửa đó không thể dập tắt dễ dàng bằng bất kỳ phương tiện thông thường nào. Hãy nhớ rằng bạn đang tự chịu rủi ro.

Chuẩn bị một vật chứa phù hợp để chịu được pin LiPo đang cháy nếu bạn làm hỏng nó. Chuẩn bị sẵn bình chữa cháy hoặc các phương tiện khác để dập lửa từ những thứ khác có thể bị pin làm cháy. Không làm chập các đầu nối pin, không làm thủng, đâm hoặc làm rơi pin bất cứ lúc nào. Không sử dụng nhíp dẫn điện hoặc các công cụ khác có thể làm chập pin.

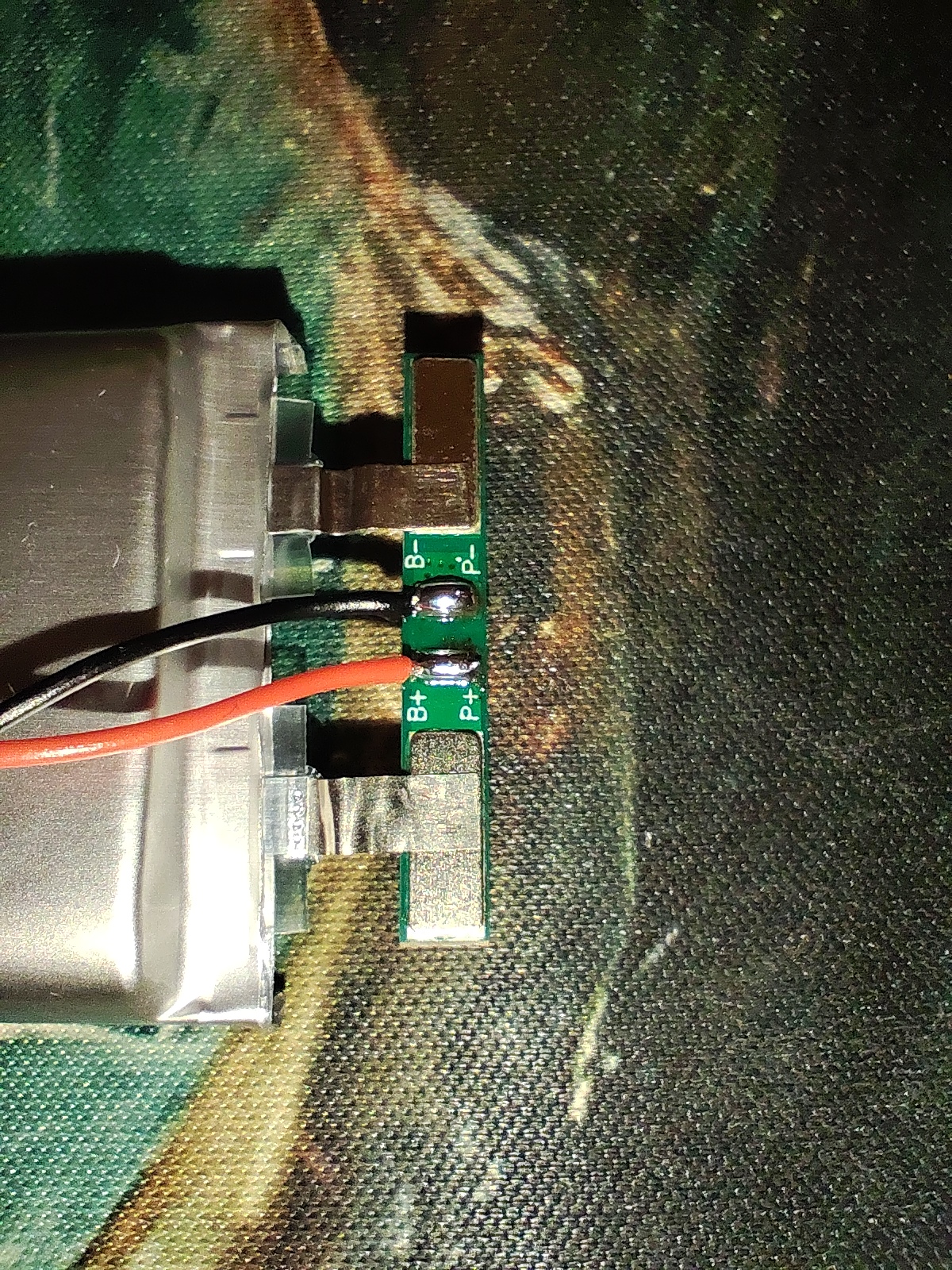

1. Bóc lớp băng keo kapton nhà sản xuất khỏi pin & làm thẳng các dây nối pin với mạch BMS. Cẩn thận hàn các dây ban đầu ra khỏi PCB, từng cái một mà không làm chập bất kỳ đầu nối nào. Bạn sẽ có được bộ pin trông như thế này:
2. Cắt một trong những dây JST-SH-1.25 do Heltec cung cấp theo chiều dài yêu cầu. Bạn cần khoảng 95mm cho dây dương & 100mm cho dây âm:
3. Hàn dây vào các đầu ra của BMC (có thể hữu ích để kiểm tra lại cực tính):

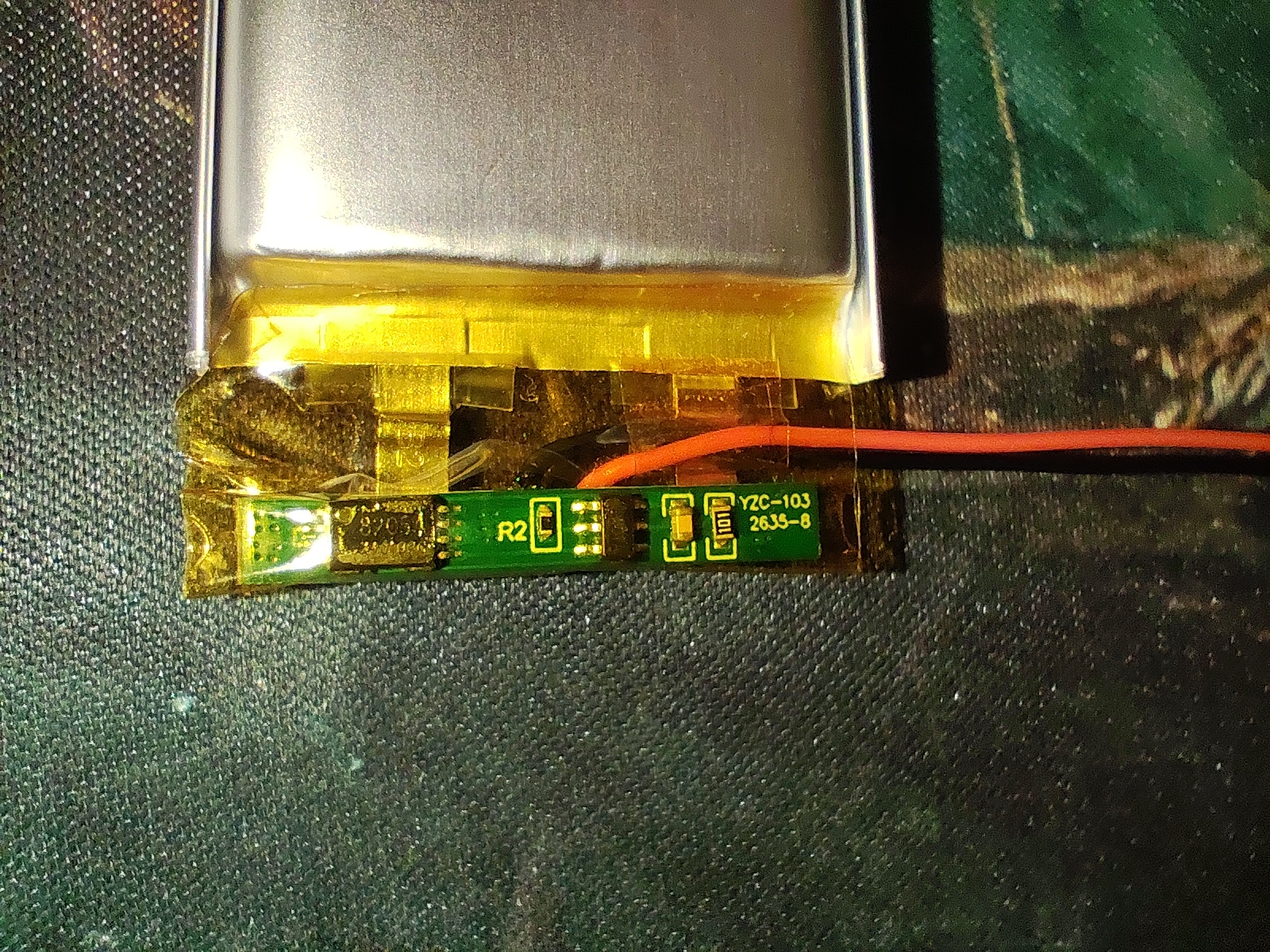

4. Luồn dây bên dưới PCB. Uốn dây về phía cực dương. Cách ly chúng khỏi đầu nối bằng một miếng băng keo kapton nhỏ:
5. Cách ly PCB & các đầu nối bằng một dải băng keo Kapton rộng từ một bên của vỏ pin sang bên kia:

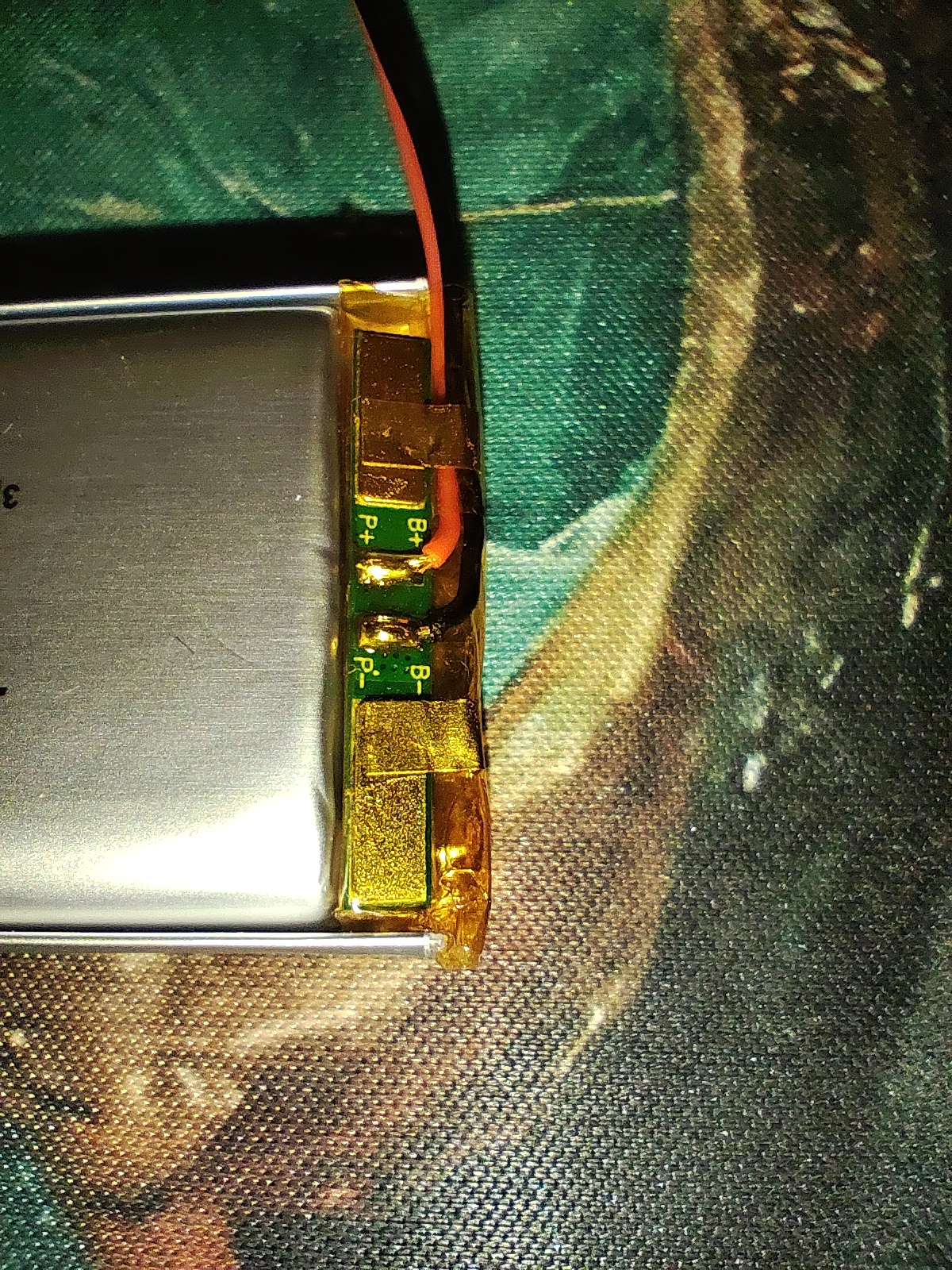

6. Uốn các dây nối pin cùng với PCB về vị trí ban đầu:
7. Tăng cường cách điện bằng một cuộn băng keo kapton mỏng quấn ngang lớp kapton trước đó & sau đó dọc theo các cạnh của pin:

Đến đây là phần pin đã hoàn thành.

Lắp ráp vỏ máy

1. Lắp 4x ốc ren nhiệt M2 vào bộ phận CaseBottom;
2. Đặt UsrButton vào khe CaseTop tương ứng. Nút bấm nên di chuyển tự do, nếu không - hãy thử điều chỉnh dung sai hoặc cắt bỏ một số lỗi bề mặt;

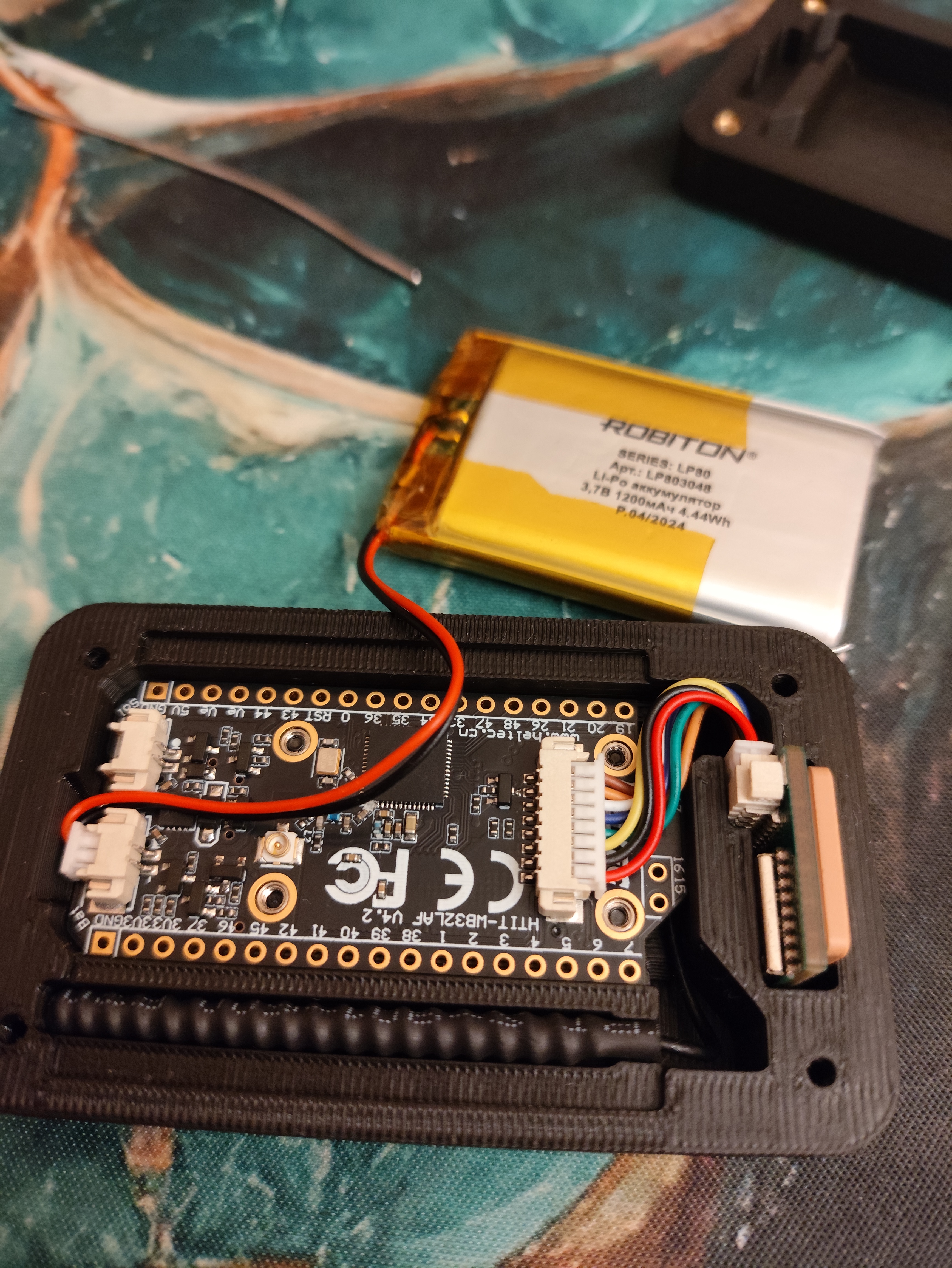

3. Lắp tất cả các bộ phận Heltec & pin như trong hình sau:
4. Đặt dây điện theo đường dẫn hiển thị trong hình sau: Điều này là cần thiết để có thể lắp bộ phận BatteryPlate;
5. Đặt bộ phận BatteryPlate vào rãnh tương ứng, nó không được làm kẹt dây pin:
6. Thêm một miếng băng keo hai mặt mỏng lên pin:
7. Đặt pin với mặt keo hướng lên trên vào túi pin của bộ phận CaseBottom, sau đó bóc lớp bảo vệ khỏi băng keo hai mặt:
8. Giữ BatteryPlate bằng một vật mỏng (ví dụ: thước kẻ mỏng, nhíp gốm), đặt CaseTop cùng với BatteryPlate lên trên CaseBottom, sau đó trượt mô-đun GPS vào túi tương ứng trong CaseBottom để sử dụng nó làm dẫn hướng. Đặt CaseTop & CaseBottom càng gần nhau càng tốt, và thả tay ra khỏi BatteryPlate. Đặt CaseTop & CaseBottom lại với nhau bằng tay:

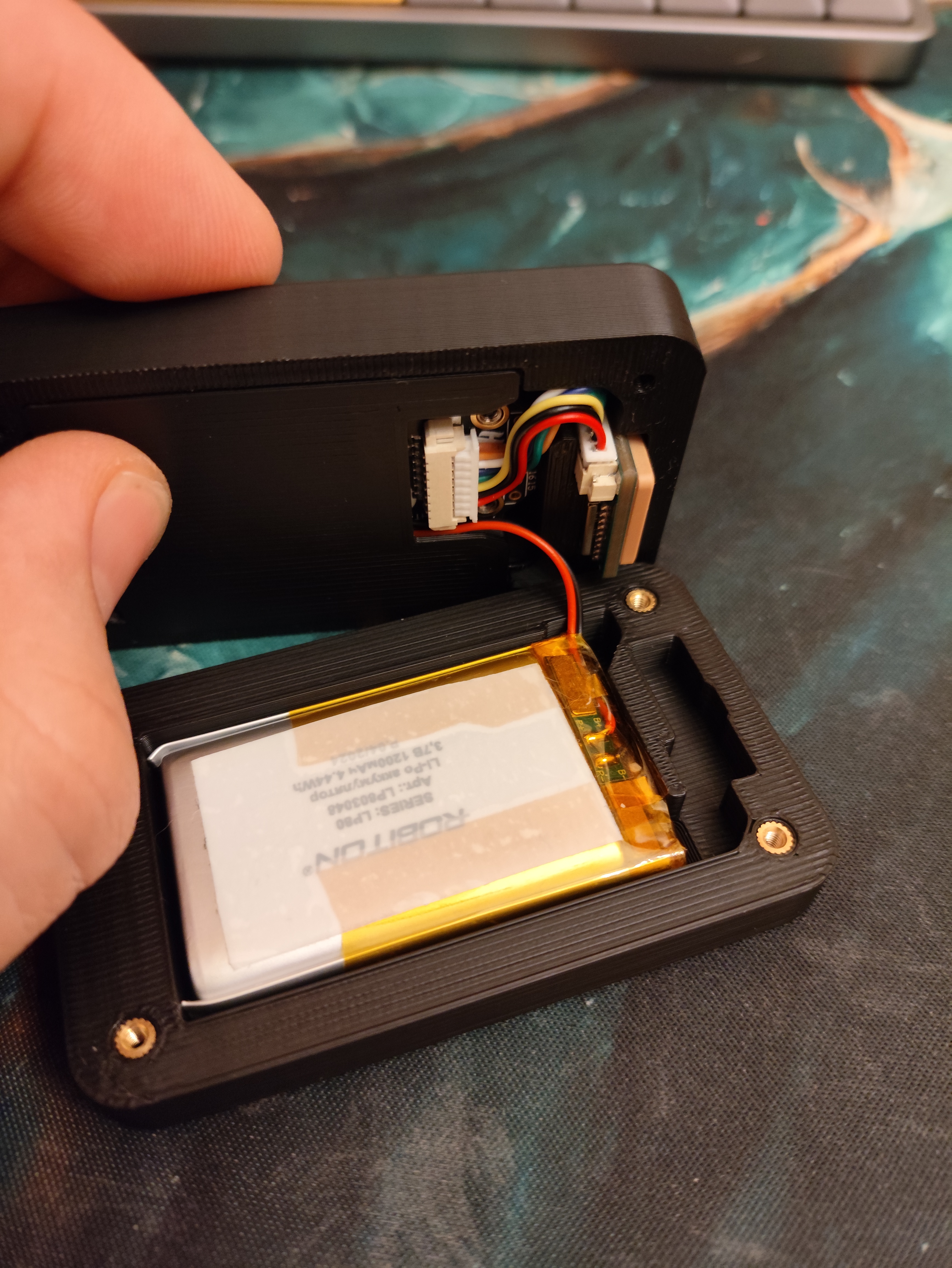

9. Mở lại các bộ phận và kiểm tra xem vị trí pin đã phù hợp để lắp ráp dễ dàng chưa. Nếu ổn - nhẹ nhàng ấn pin & BatteryPlate để chúng dính hoàn toàn, nếu không - tháo BatteryPlate ra khỏi pin & lặp lại bước trước:
10. Lắp CaseTop với BatteryPlate & pin:
11. Đặt CaseBottom lên bộ phận lắp ráp trước đó, và cố định mọi thứ bằng 4x vít M2:

Đến đây phần lắp ráp đã hoàn thành, bạn có thể tiến hành nạp firmware Meshtastic cho Heltec V4 theo tài liệu chính thức.

Câu hỏi thường gặp (FAQ)

Cách nhấn nút RST hoặc xem trạng thái đèn LED

Có một lỗ trên mặt trước cho phép bạn truy cập nút RST bằng kẹp giấy. Đèn LED có thể nhìn thấy qua cùng một lỗ.

Cách tắt máy khi không có công tắc nguồn & không có cách ngắt kết nối pin

Điều này được thực hiện trong firmware Meshtastic trên màn hình Hệ thống:

Ngoài ra, bạn cũng có thể bật & tắt GPS theo cách tương tự trên màn hình Vị trí.
