🧩 Lưới/Vải Linh Hoạt Hình Lục Giác Kiểu NASA

Được tạo bởi KNINcustom · Giải thích từng bước trên kênh YouTube của mình 🎥

👉 https://www.youtube.com/@KNIN_Custom

🔍 Mô tả

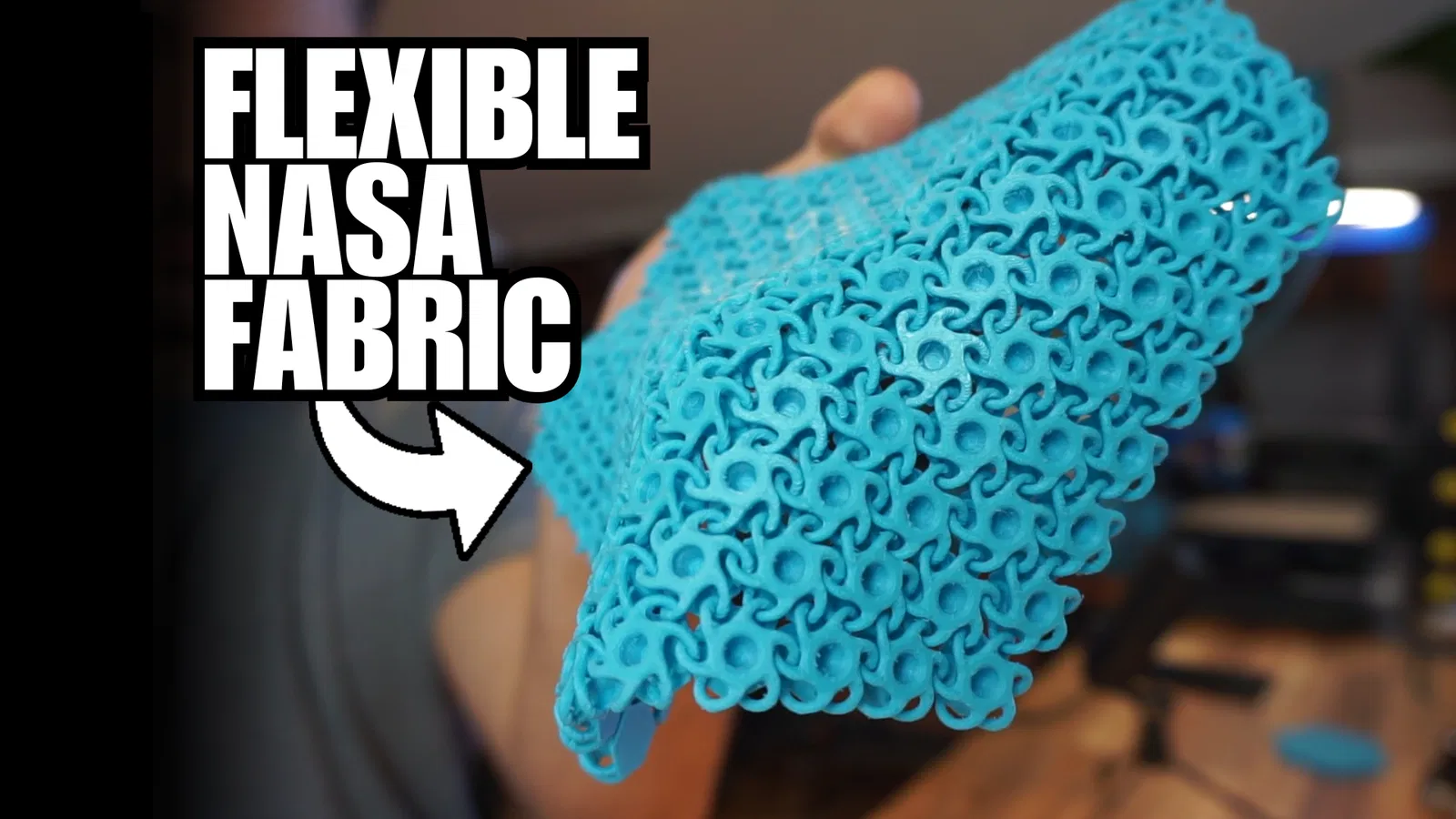

Đây là một lưới linh hoạt hình lục giác kiểu NASA, được thiết kế từ đầu trong Fusion 360.

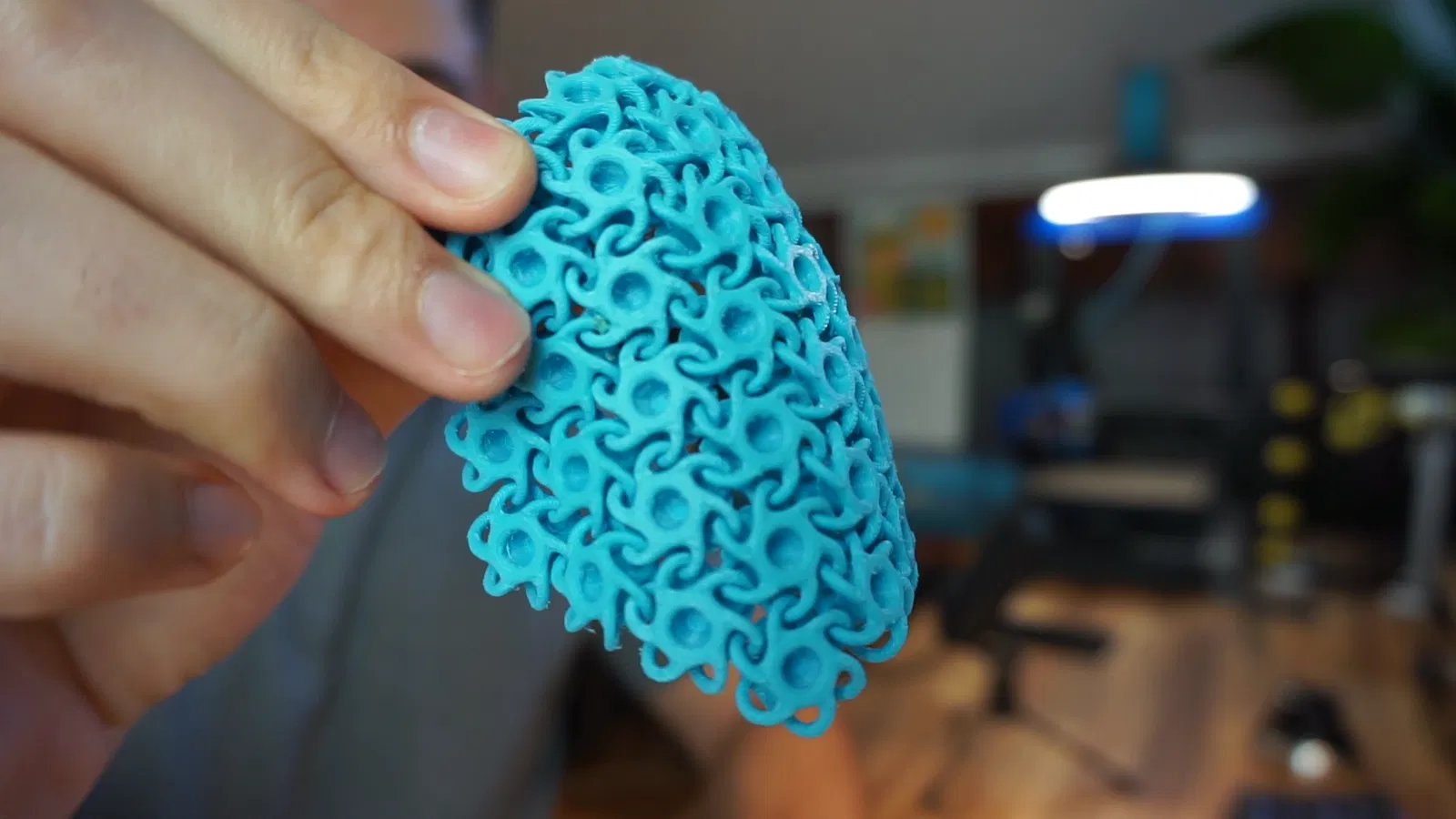

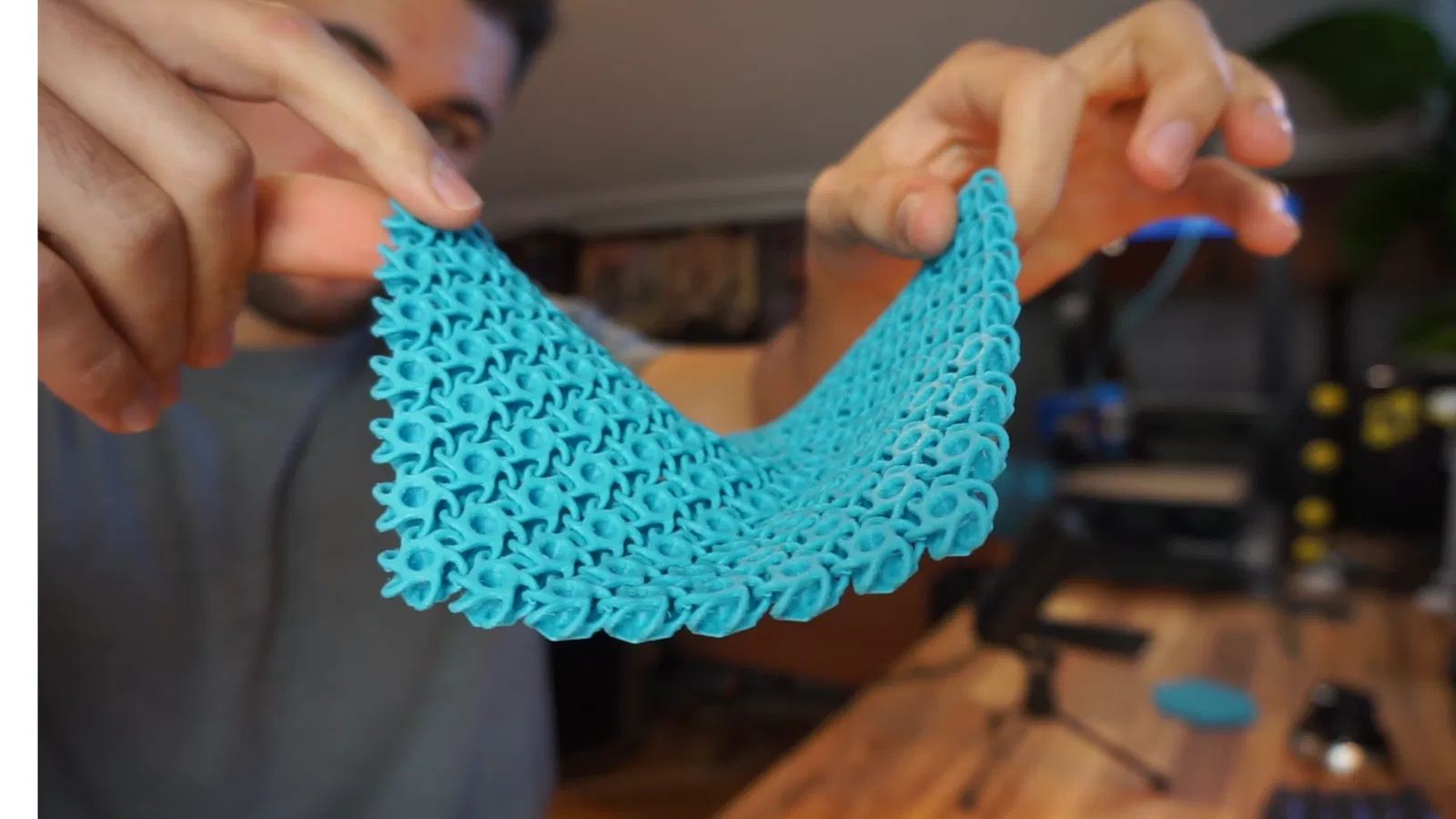

Họa tiết lục giác của nó cung cấp tính linh hoạt đẳng hướng — nó uốn cong mượt mà theo nhiều hướng — đồng thời giảm thiểu ma sát và kẹt giữa các mắt xích.
Bạn có thể xem toàn bộ quá trình thiết kế và giải thích chi tiết trong hướng dẫn trên YouTube của mình 👇

🎥 Video đầy đủ:

🧱 Các tệp đi kèm

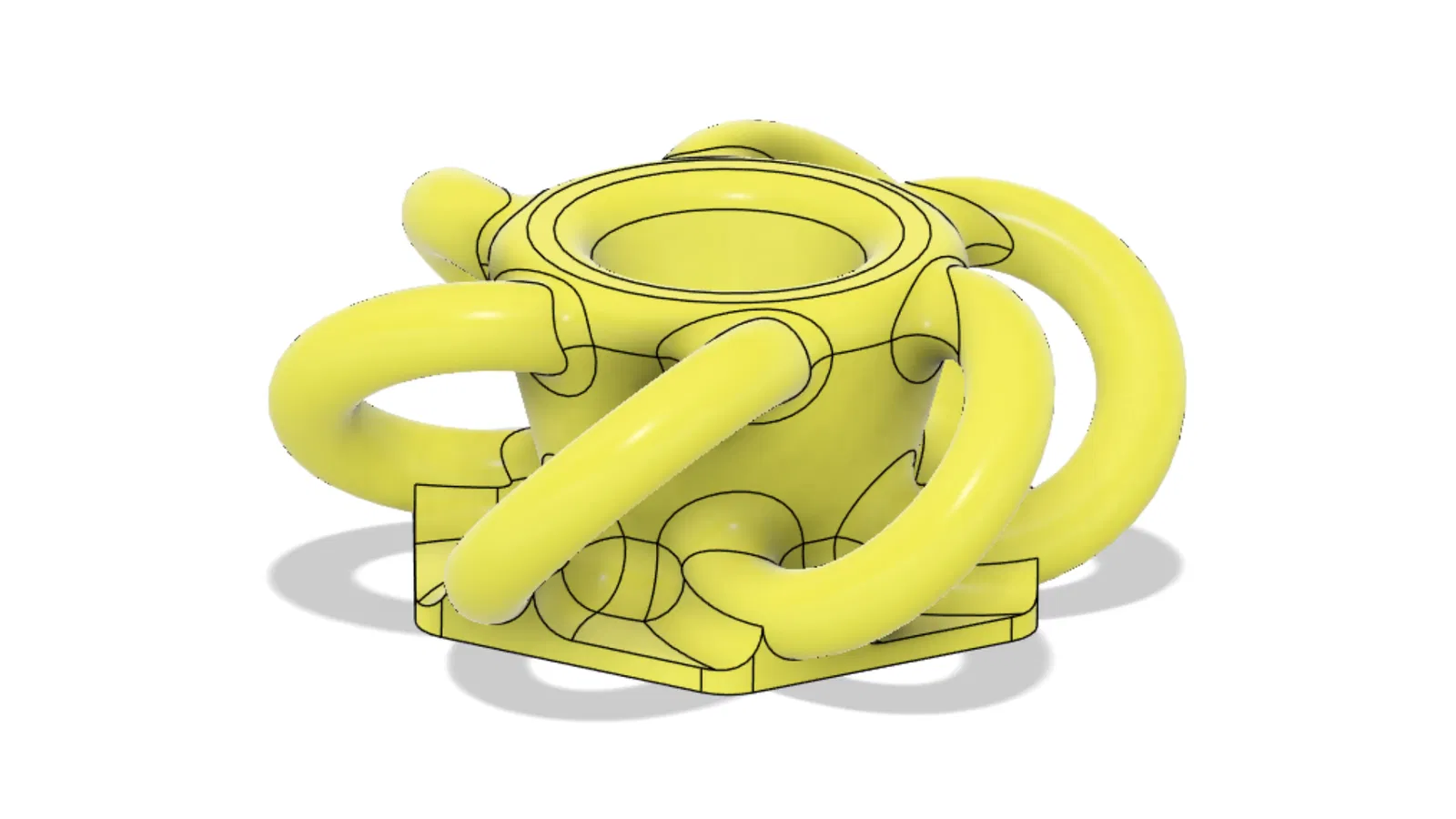

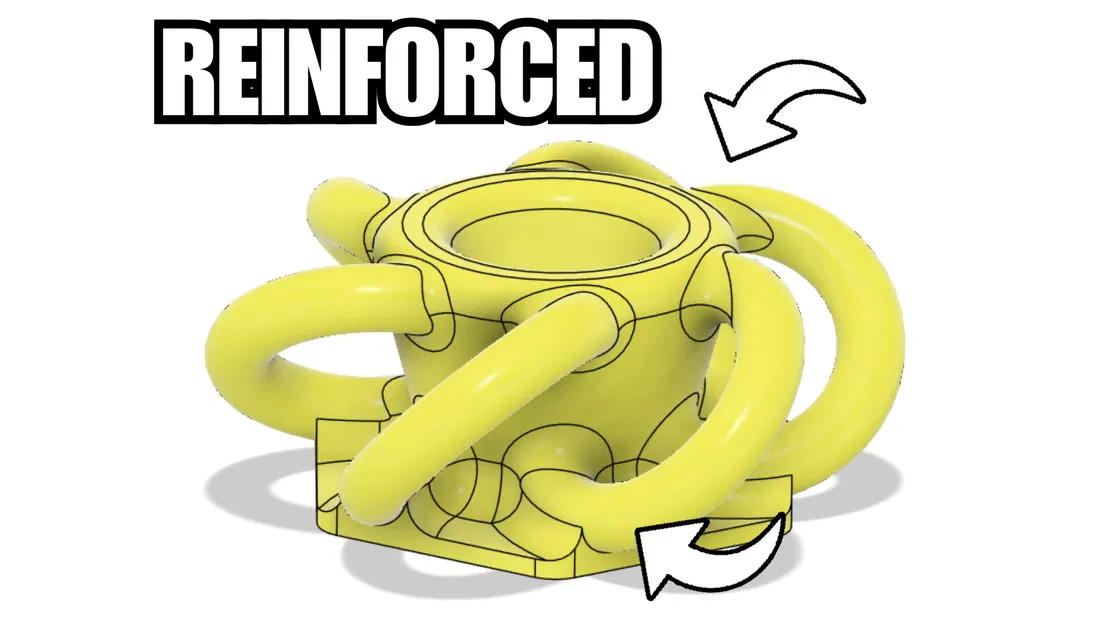

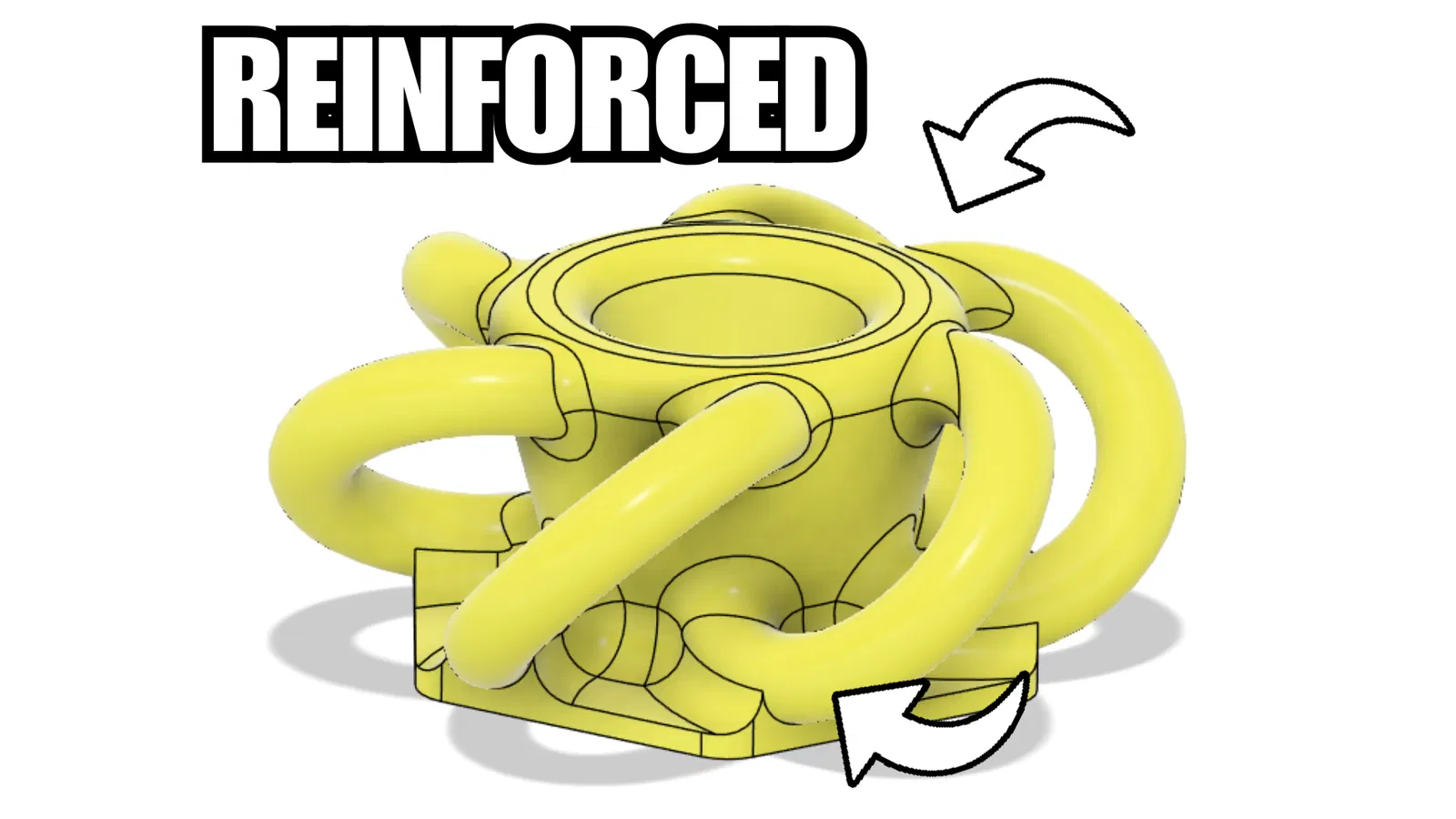

TỆP STEP MẮT XÍCH ĐƠN (.step) → Một mắt xích đơn để nghiên cứu hoặc chỉnh sửa.

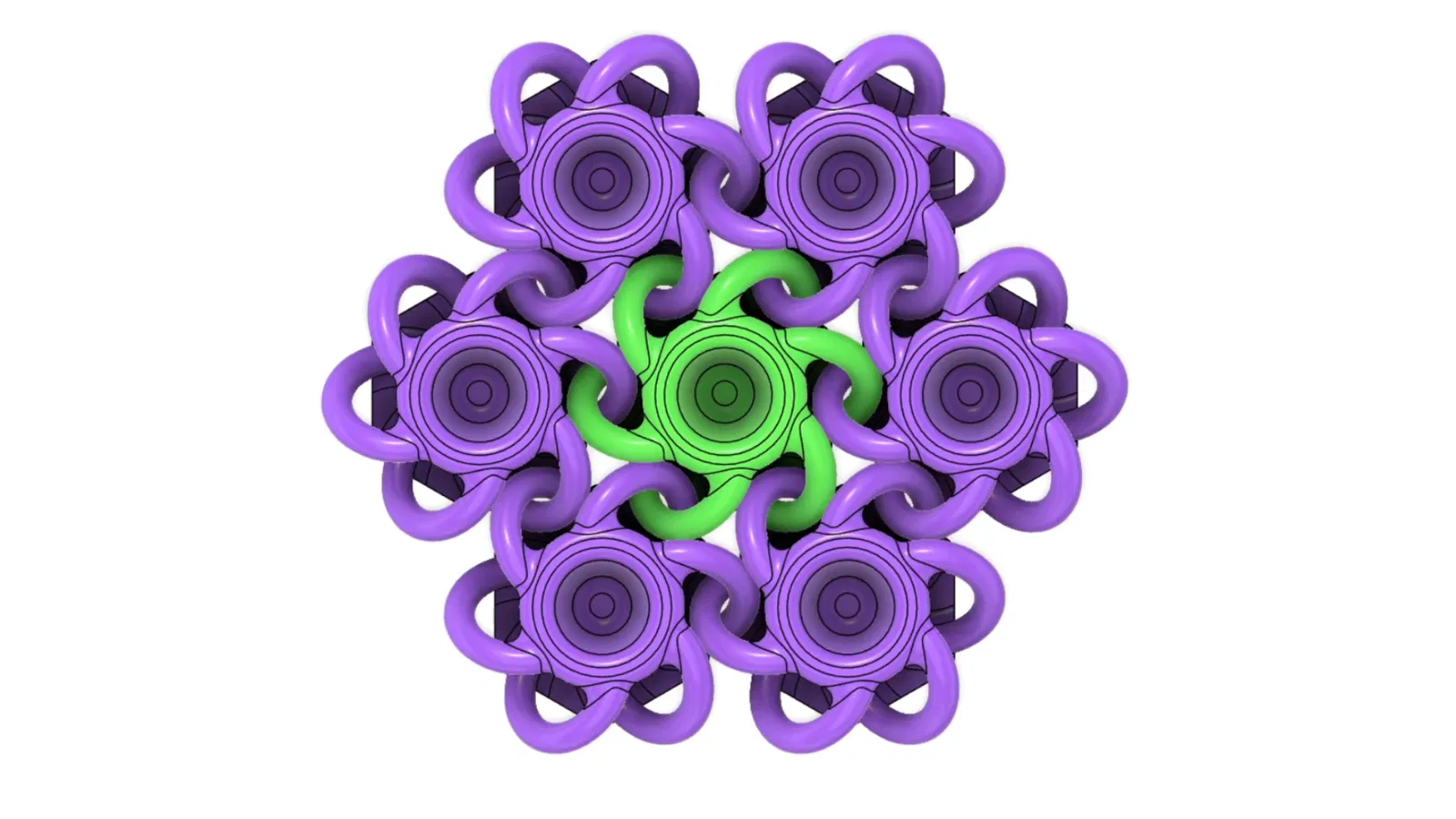

TỆP STEP MẮT XÍCH LỤC GIÁC ĐẦY ĐỦ (.step) → Mắt xích trung tâm cộng thêm sáu mắt xích xung quanh, hoàn hảo để chỉnh sửa trong Fusion 360.

MẪU LỤC GIÁC NHỎ ĐỂ THỬ NGHIỆM (.stl) → Một mẫu nhỏ gồm 7 mắt xích để kiểm tra máy in hoặc kiểm tra độ linh hoạt.

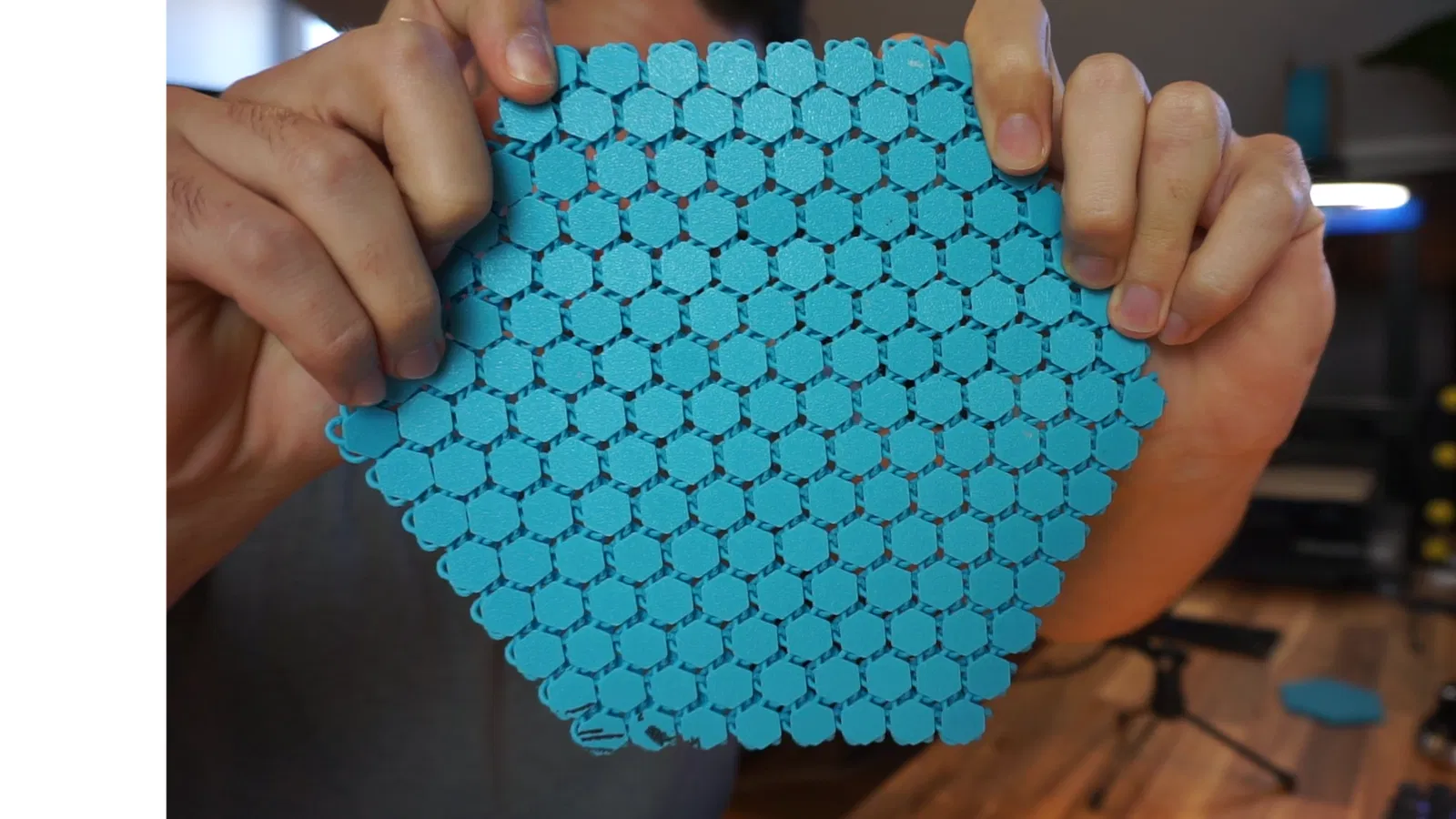

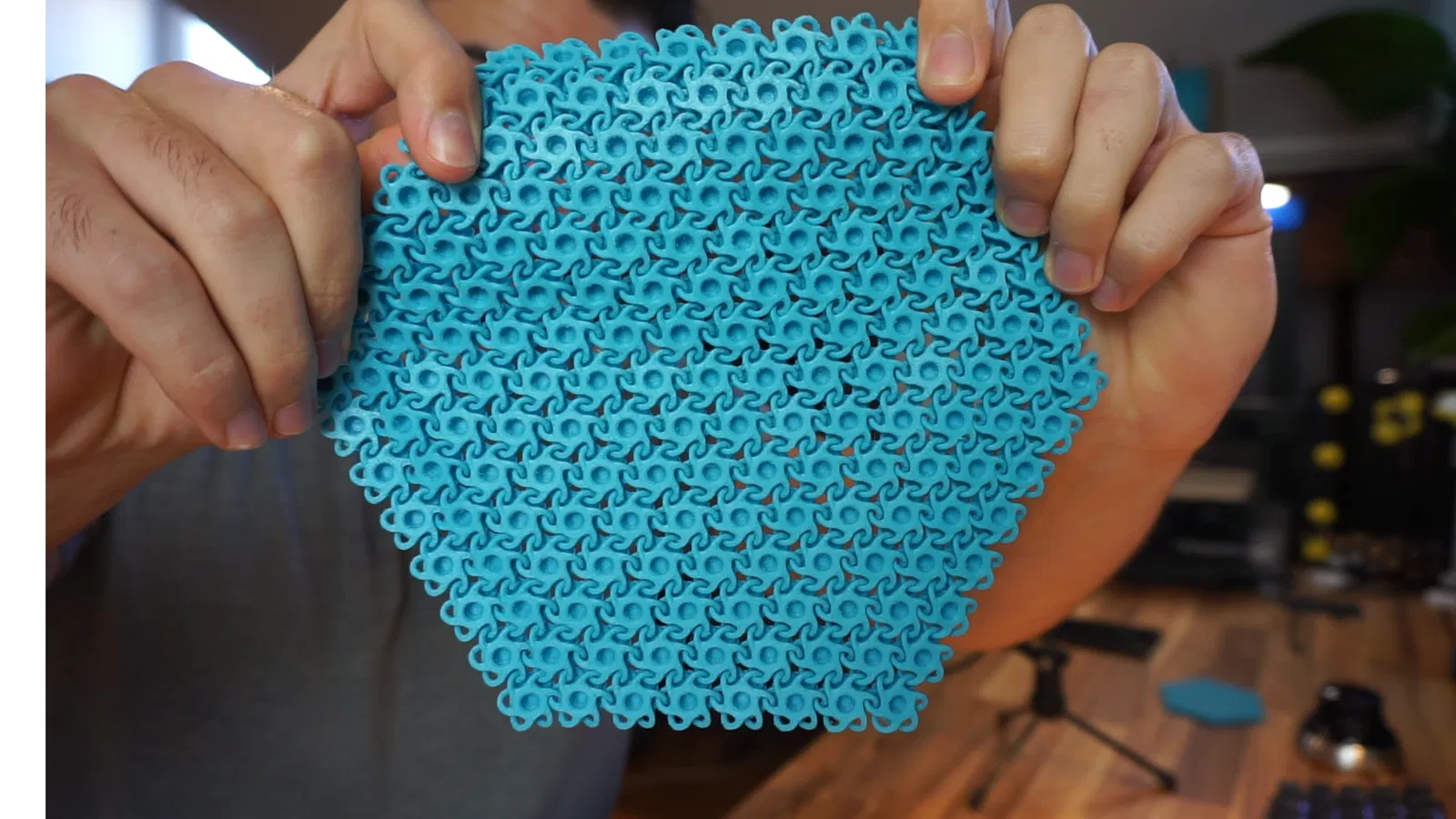

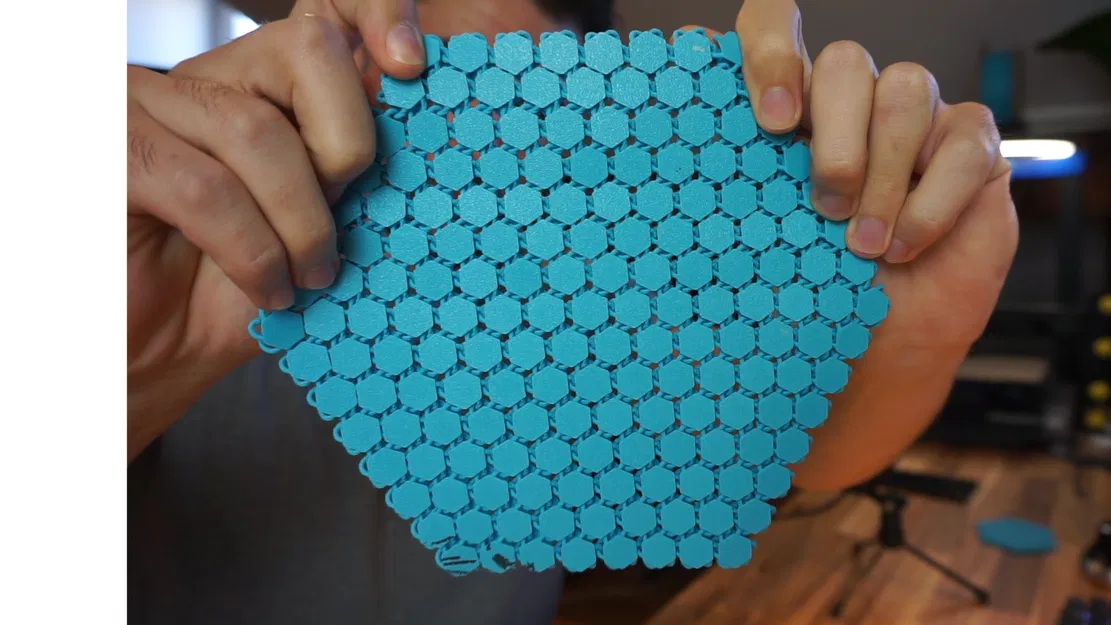

TỆP STL MẪU LỤC GIÁC (.stl) → Mô hình kích thước tiêu chuẩn cầm vừa tay.

TỆP STL MẪU LỤC GIÁC LỚN (.stl) → Phiên bản lớn (khoảng bằng lòng bàn tay, ~15–18 cm), tuyệt vời cho các buổi trình diễn hoặc in trang trí.

⚙ Mẹo in

Chất liệu: PLA hoặc PETG

Chiều cao lớp: 0.2 mm (hoặc nhỏ hơn để khớp nối mượt mà hơn, sử dụng lớp thích ứng).

Ruột (Infill): Do kích thước nhỏ nên không quan trọng, sử dụng ít nhất 3 lớp vỏ.

Tốc độ: Tốc độ in tiêu chuẩn cho máy của bạn.

Giá đỡ (Supports): Không cần thiết.

💡 Lưu ý

Tệp SMALL TEST rất phù hợp để điều chỉnh cài đặt slicer trước khi in toàn bộ lưới.

Trong video YouTube, mình chỉ cách tránh sự hợp nhất giữa các mắt xích và cách thiết kế hoạt động so với lưới vuông.

Cả hai tệp .step đều có thể được chỉnh sửa để tạo các mẫu lưới hoặc tỷ lệ tùy chỉnh của riêng bạn.
