Hộp đựng và đầu nối chống nước WAGO

Tính Năng Nổi Bật:

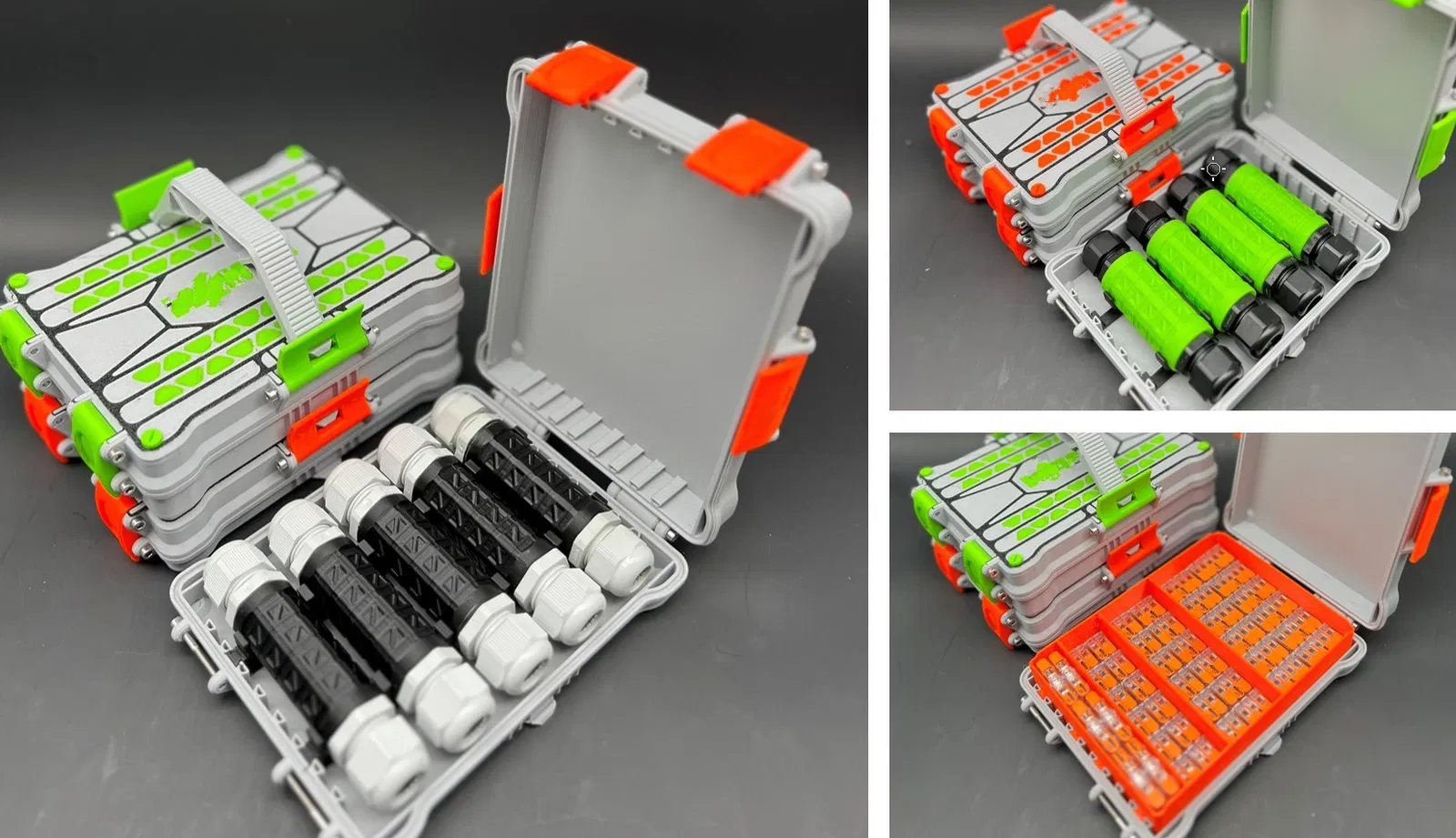

Thiết Kế Chống Chịu Thực Tế: Hoàn hảo cho việc sử dụng cố định hoặc di chuyển, những chiếc hộp chắc chắn này được chế tạo để chống chịu sự khắc nghiệt của cả không gian làm việc và khi mang đi thực địa.

Xếp Chồng Tiết Kiệm Không Gian: Cách tiếp cận xếp chồng sáng tạo cho phép bạn tối đa hóa không gian bàn làm việc và mang theo nhiều hộp được kẹp chặt với nhau một cách an toàn, hợp lý hóa quy trình làm việc của bạn.

Tùy Chỉnh Bên Trong: Mỗi hộp đi kèm với các khe cắm có thể điều chỉnh, cho phép bạn tự do tạo các giá đỡ tùy chỉnh và sắp xếp các công cụ cũng như vật liệu của bạn theo đúng cách bạn cần.

Hợp lý hóa việc tổ chức của bạn, cho dù tại nơi làm việc hay tại địa điểm. Chọn Solid Slim và Smart cho một giải pháp lưu trữ thích ứng với nhu cầu của bạn và giữ cho bạn sẵn sàng cho mọi nhiệm vụ.

THÔNG TIN QUAN TRỌNG!

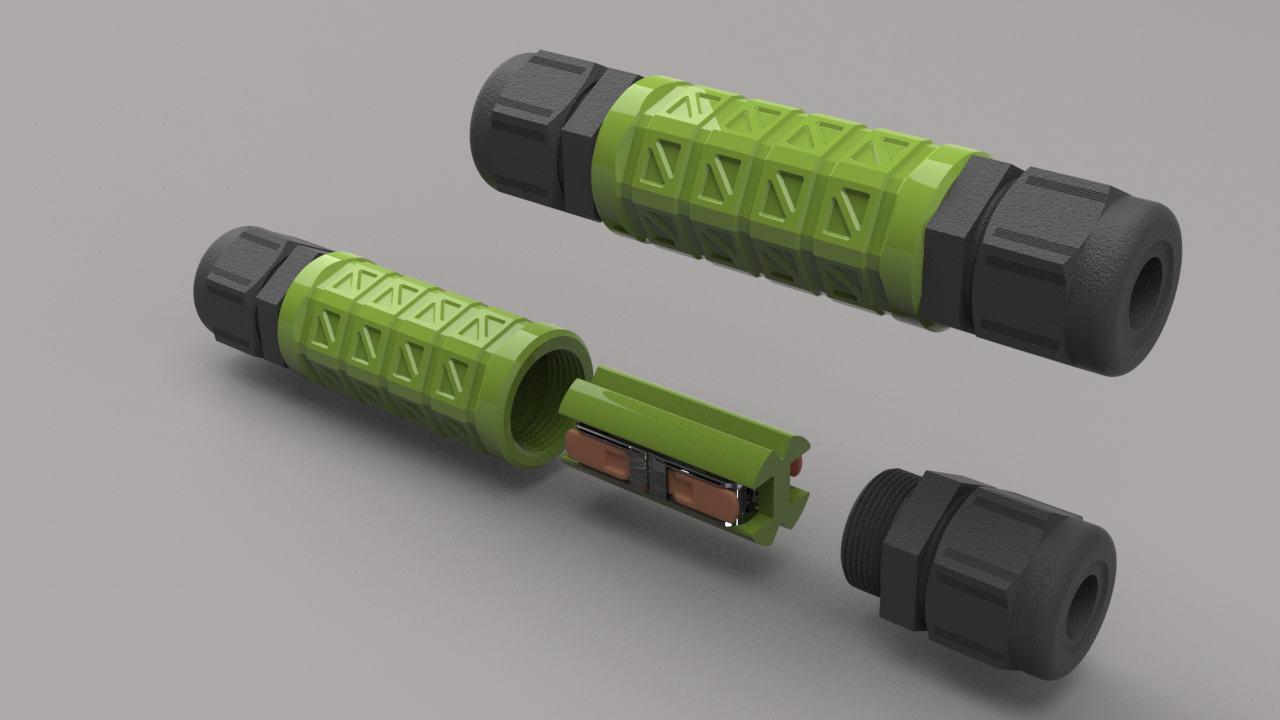

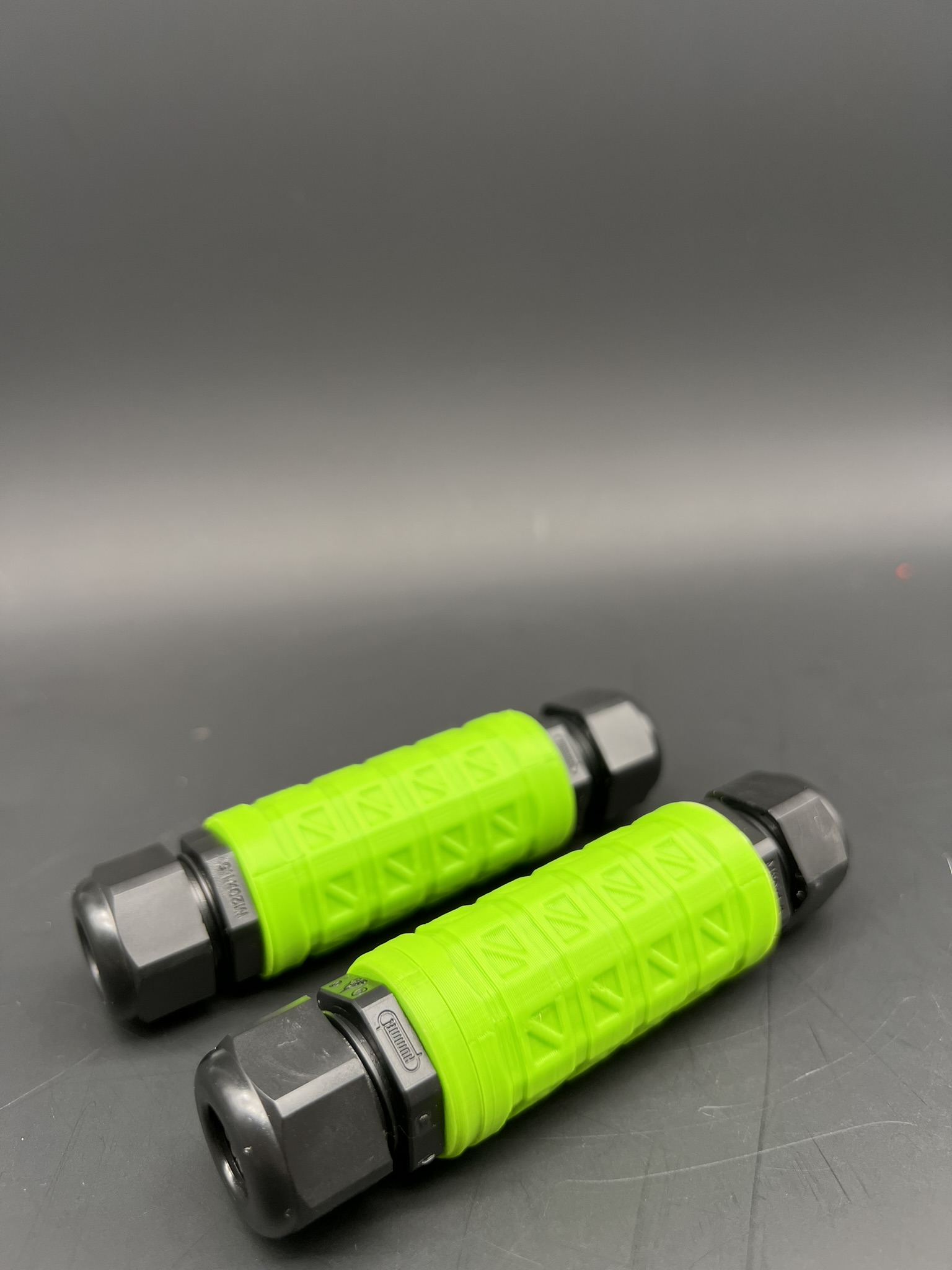

• Để đạt được cấp độ chống nước ip68, hãy sử dụng các đầu nối ip68. Đầu nối đặc biệt này sử dụng đầu nối M20 được trang bị gioăng.

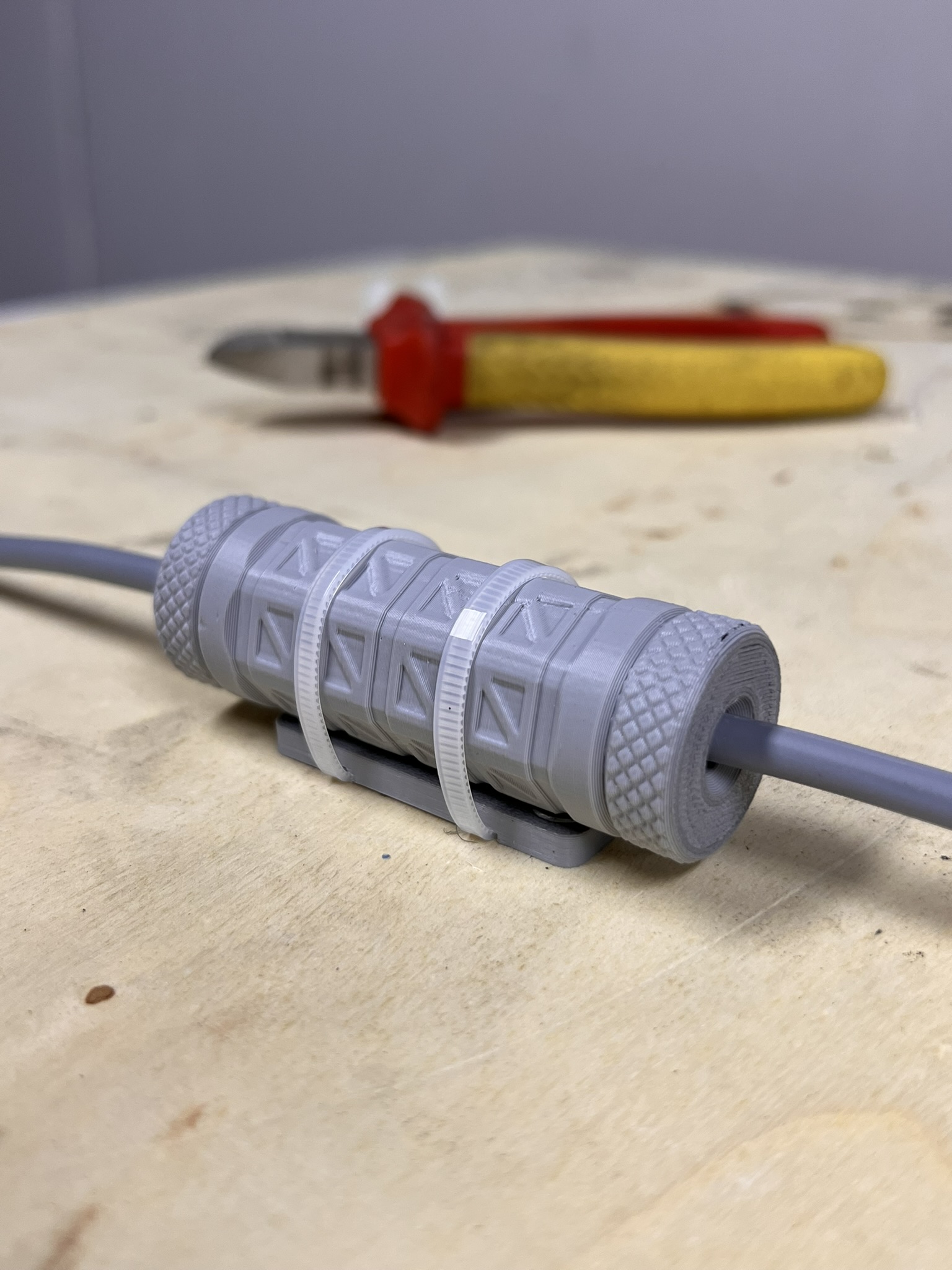

• Nếu bạn không cần kết nối chống nước, bạn có thể sử dụng đầu nối in 3D
• Có nhiều kích cỡ đầu nối hơn nếu có nhiều người yêu cầu!

Phiên bản đầu nối

Phiên bản đầu nối in 3D

In:

Hộp đơn bao gồm:

Tên

Số Lượng.

Nắp trên

1

Đáy hộp

1

Khóa

2

Khóa xếp chồng

2

Chốt

4

Giá đỡ bên trong

1

Tay cầm

1

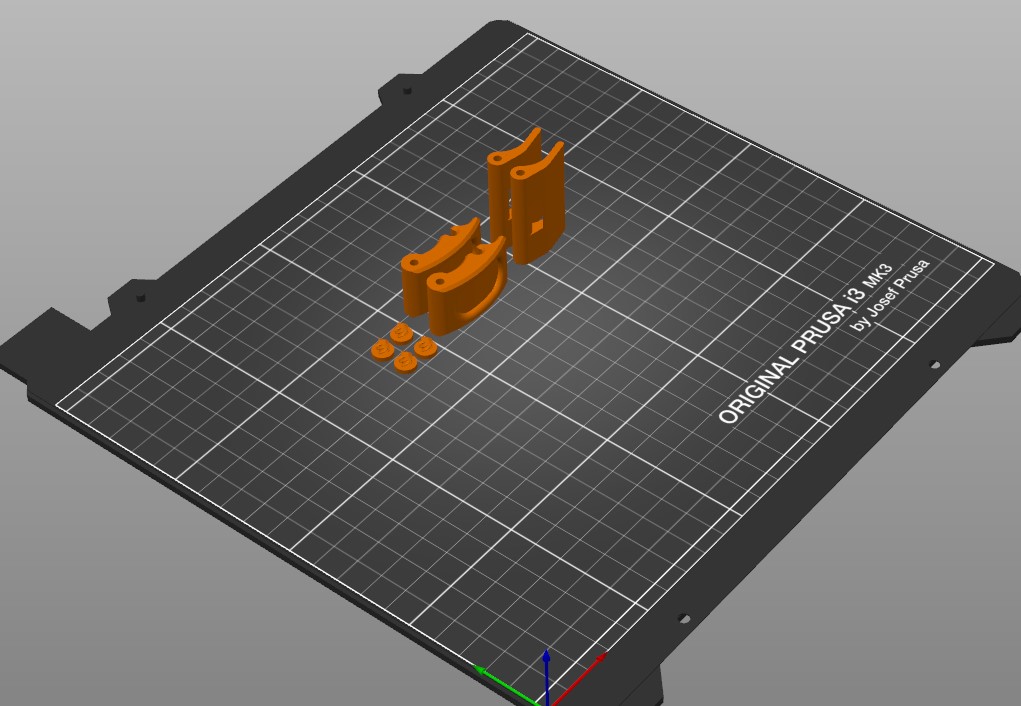

ĐỊNH HƯỚNG IN:

Tôi khuyên bạn nên sử dụng độ phân giải 0.2mm để đạt được kết quả hài lòng nhất và các khớp nối khít.

NẮP TRÊN:

ĐÁY HỘP

KHÓA VÀ CHỐT:

GIÁ ĐỠ BÊN TRONG:

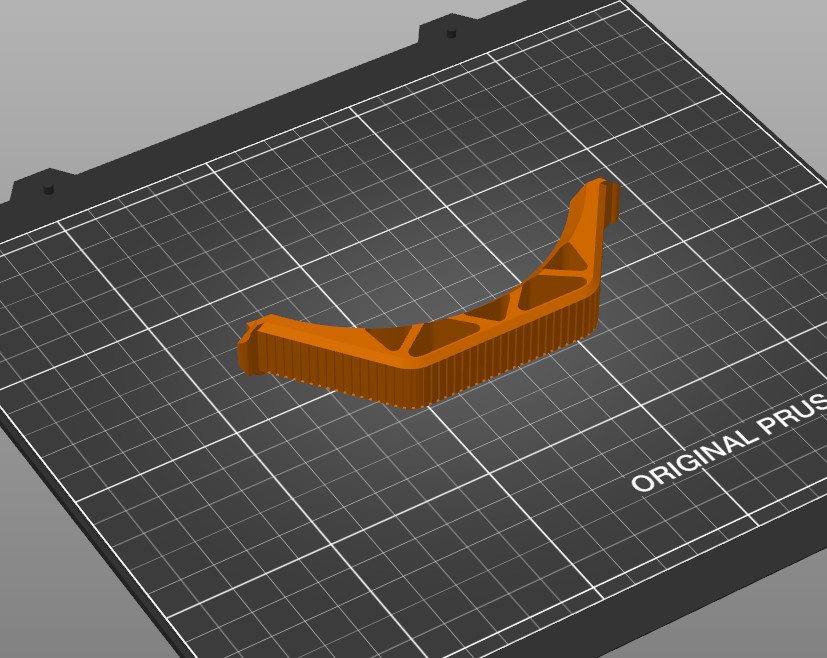

TAY CẦM:

LẮP RÁP:

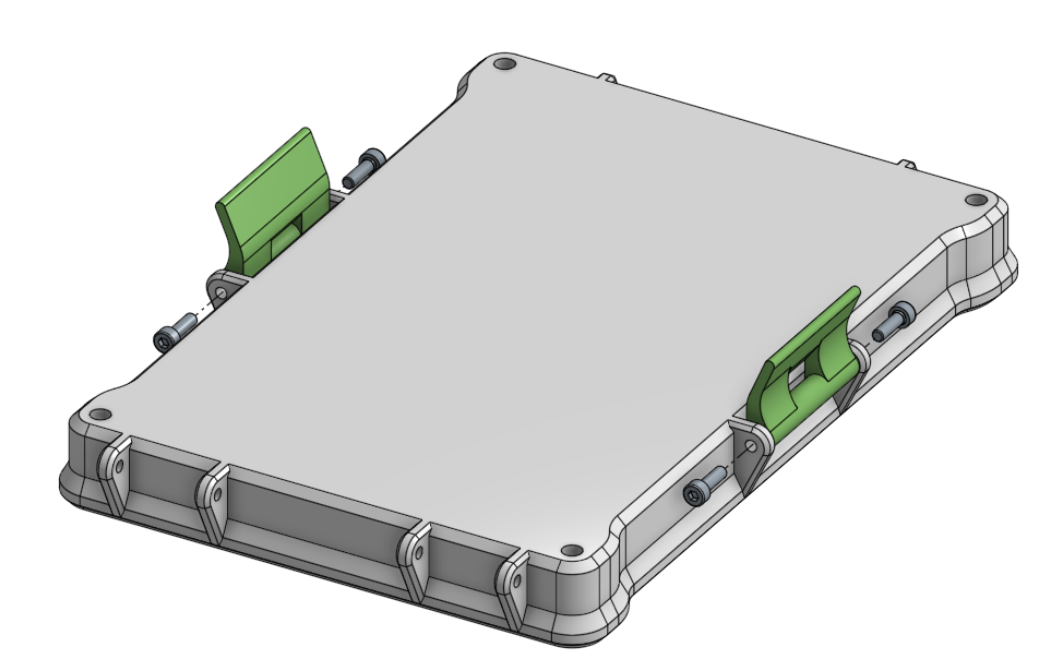

1. Vặn KHÓA XẾP CHỒNG vào Nắp trên.

Nên sử dụng bu lông M3x10 để gắn khóa xếp chồng vào bản lề. Sau khi siết chặt, khóa phải di chuyển tự do.

2. Vặn KHÓA vào NẮP TRÊN

Nên sử dụng bu lông M3x30 để gắn khóa xếp chồng vào bản lề. Sau khi siết chặt, khóa phải di chuyển tự do.

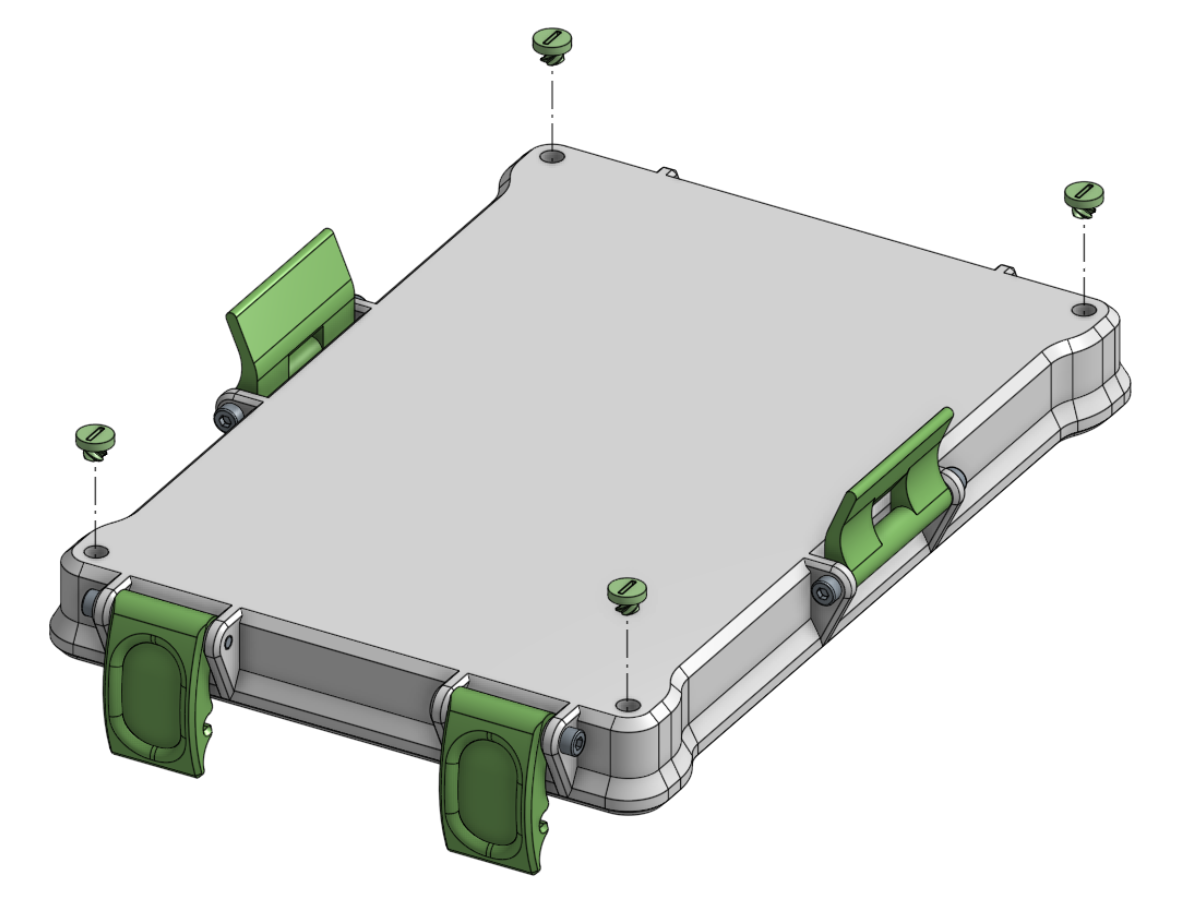

3. Vặn CHỐT vào NẮP TRÊN Mỗi CHỐT đều có ren và nên được vặn dễ dàng vào lỗ ở mỗi góc của NẮP TRÊN. CHỐT được trang bị một rãnh nhỏ cho phép bạn sử dụng tua vít đầu phẳng để thực hiện thao tác này.

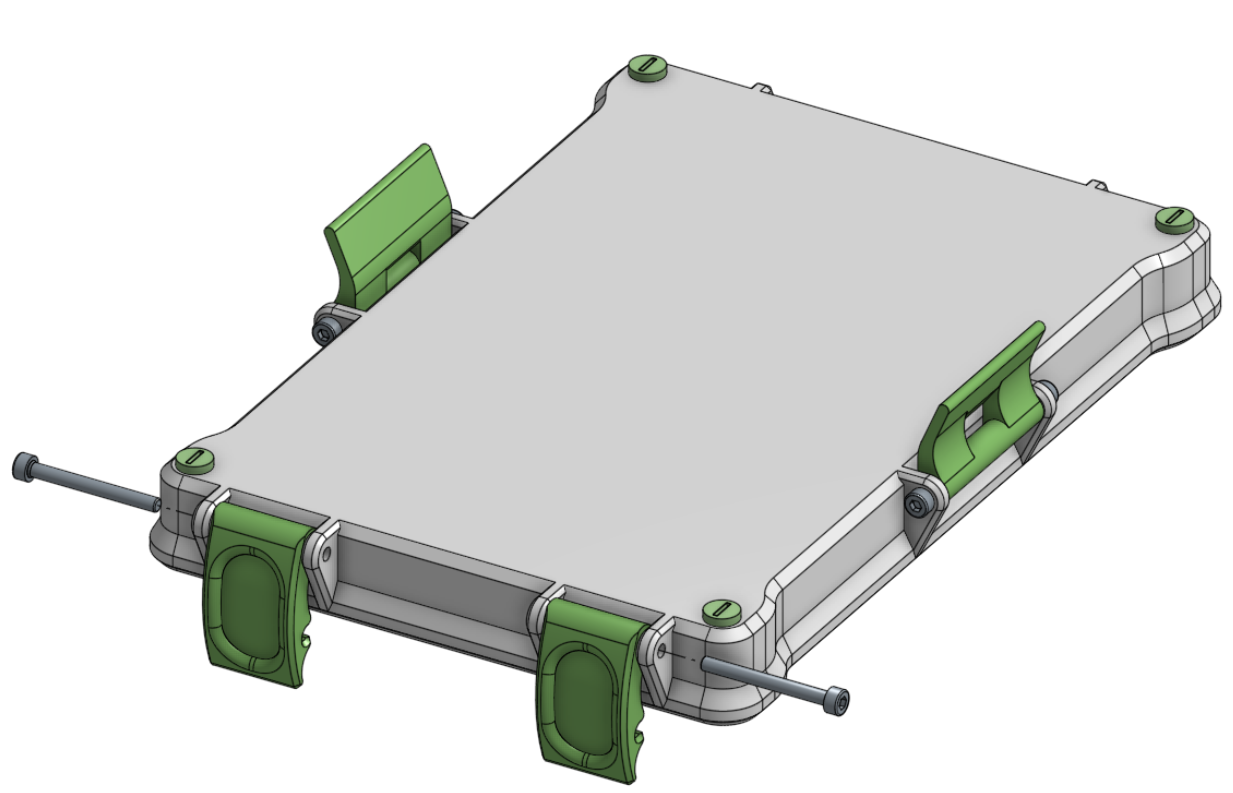

4. Nối NẮP TRÊN và ĐÁY HỘP

Nên sử dụng bu lông M3x30 để gắn khóa xếp chồng vào bản lề. Sau khi siết chặt, bản lề phải di chuyển tự do.

5. Lắp giá đỡ vào ĐÁY HỘP

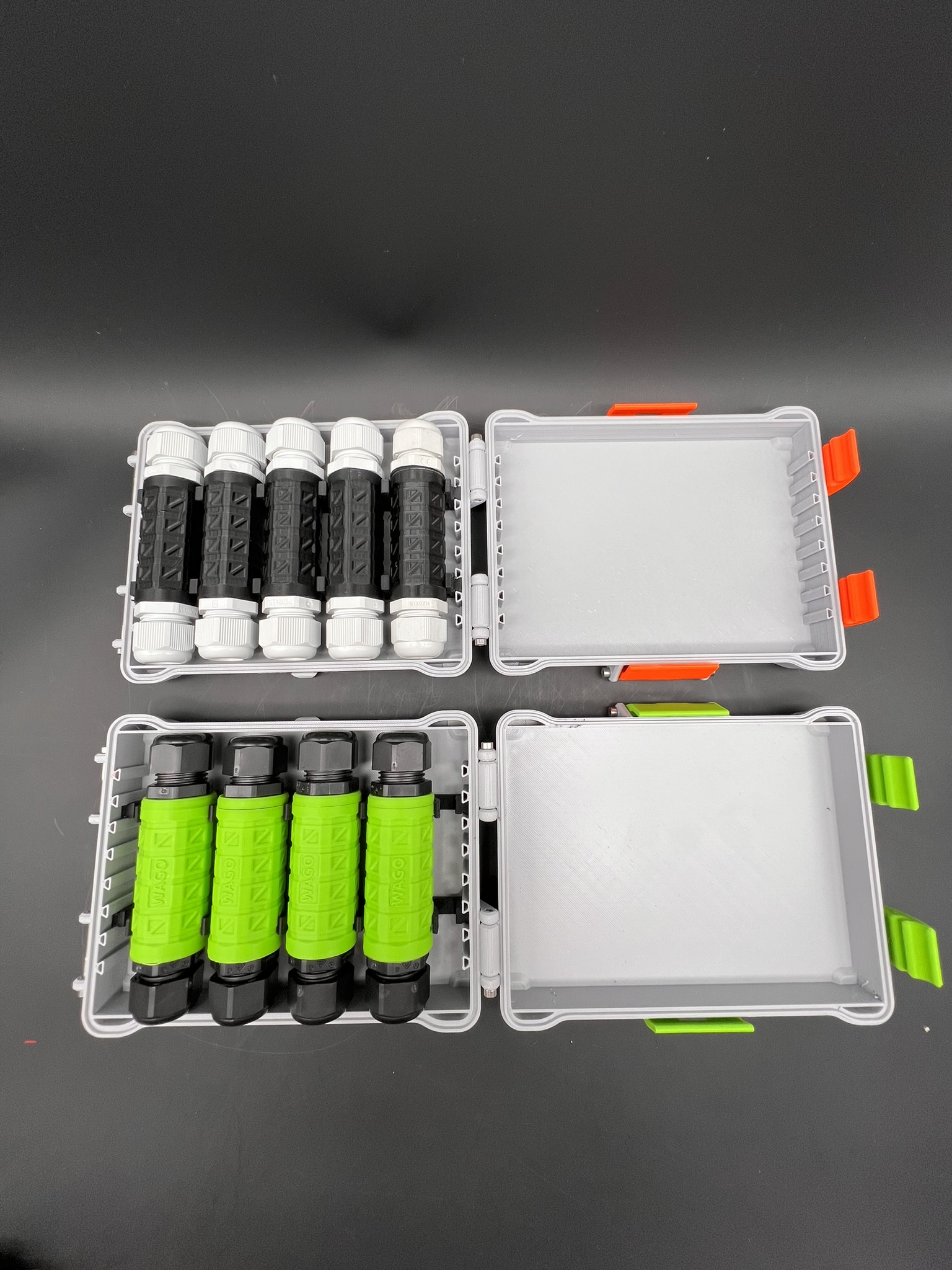

Đáy hộp được trang bị nhiều khe để chứa các loại giá đỡ khác nhau. Trong trường hợp này là để giữ giá đỡ cho đầu nối WAGO. Chỉ cần trượt giá đỡ vào các khe

XẾP CHỒNG:

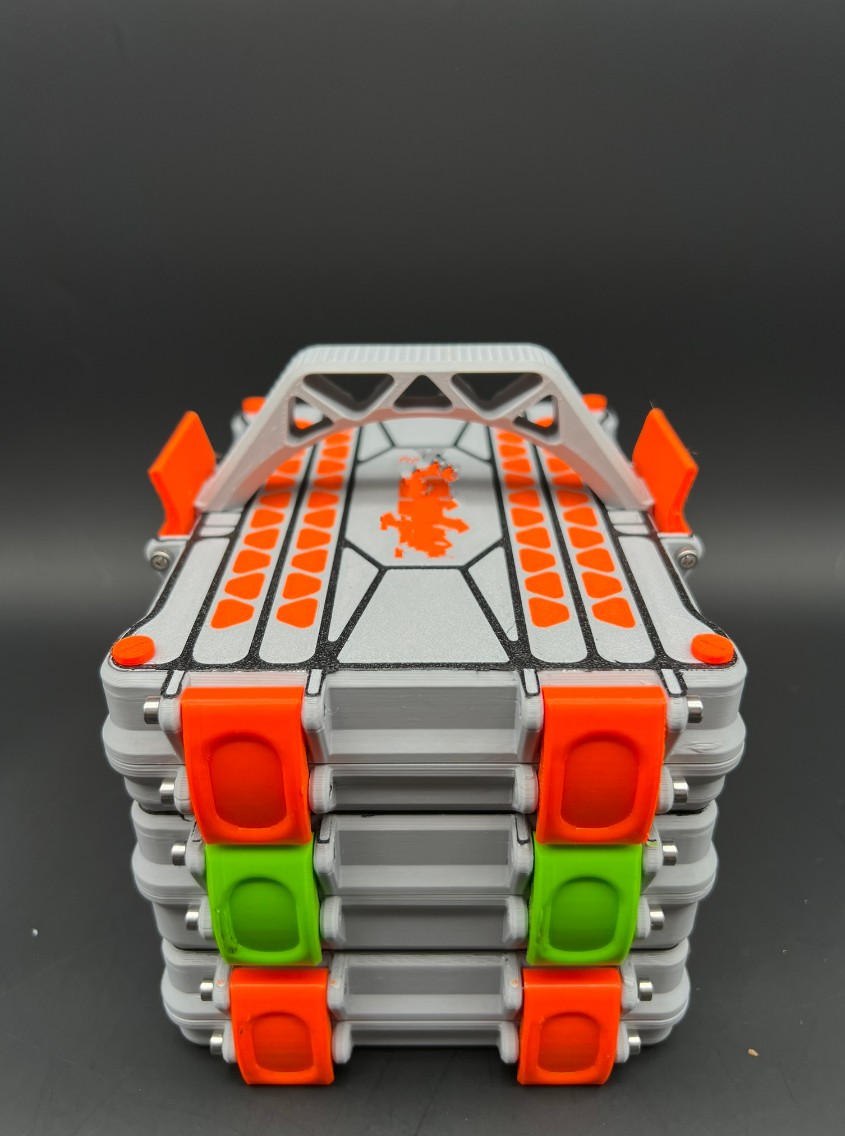

Có thể dễ dàng xếp nhiều hộp lên nhau. Các CHỐT dùng để giữ các hộp ổn định trên nhau và KHÓA XẾP CHỒNG giữ các hộp chắc chắn với nhau. Để xếp các hộp lên nhau, chỉ cần xoay KHÓA XẾP CHỒNG và móc nó vào điểm khóa của hộp phía trên.

TAY CẦM:

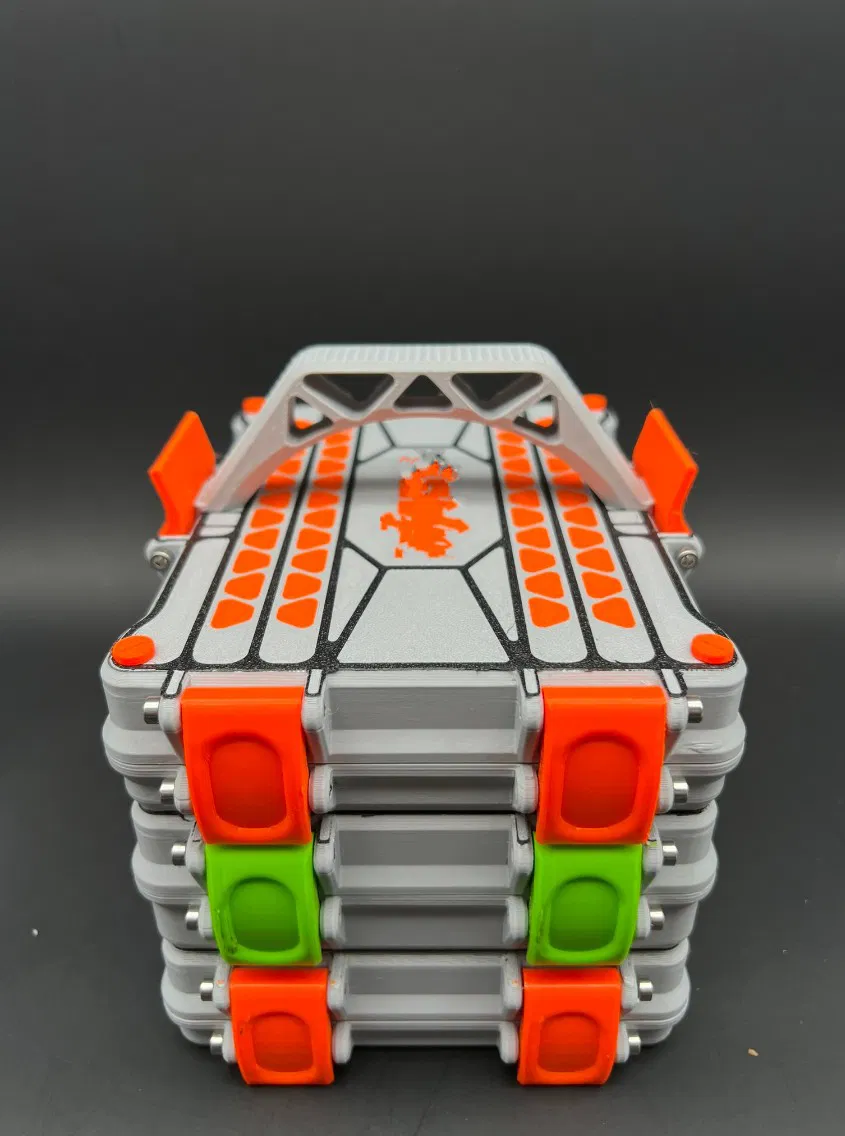

Bạn có thể gắn tay cầm vào hộp trên cùng bằng kỹ thuật tương tự như trước đây để xếp các hộp lên nhau.

MÀU SẮC:

Trí tưởng tượng là vô hạn. Lấy cảm hứng từ dòng màu xanh lá cây và cam nguyên bản của WAGO, bạn có thể đạt được màu sắc gần giống nhất có thể với sản phẩm.

Cảm ơn bạn đã ủng hộ và chúc bạn in ấn vui vẻ ;)
