Bộ mod tuần hoàn khí Elegoo Centauri Carbon

Về bộ mod tuần hoàn khí

Giữ cho khí được luân chuyển bên trong khoang máy. Giảm đáng kể tiếng ồn. Chất lượng in tốt hơn*

Đầu tiên, tôi muốn cảm ơn Synthetic Electron 3D vì ý tưởng ban đầu và Robert Samples vì mô hình CAD mà tôi đã sử dụng để đo quạt và bắt đầu.

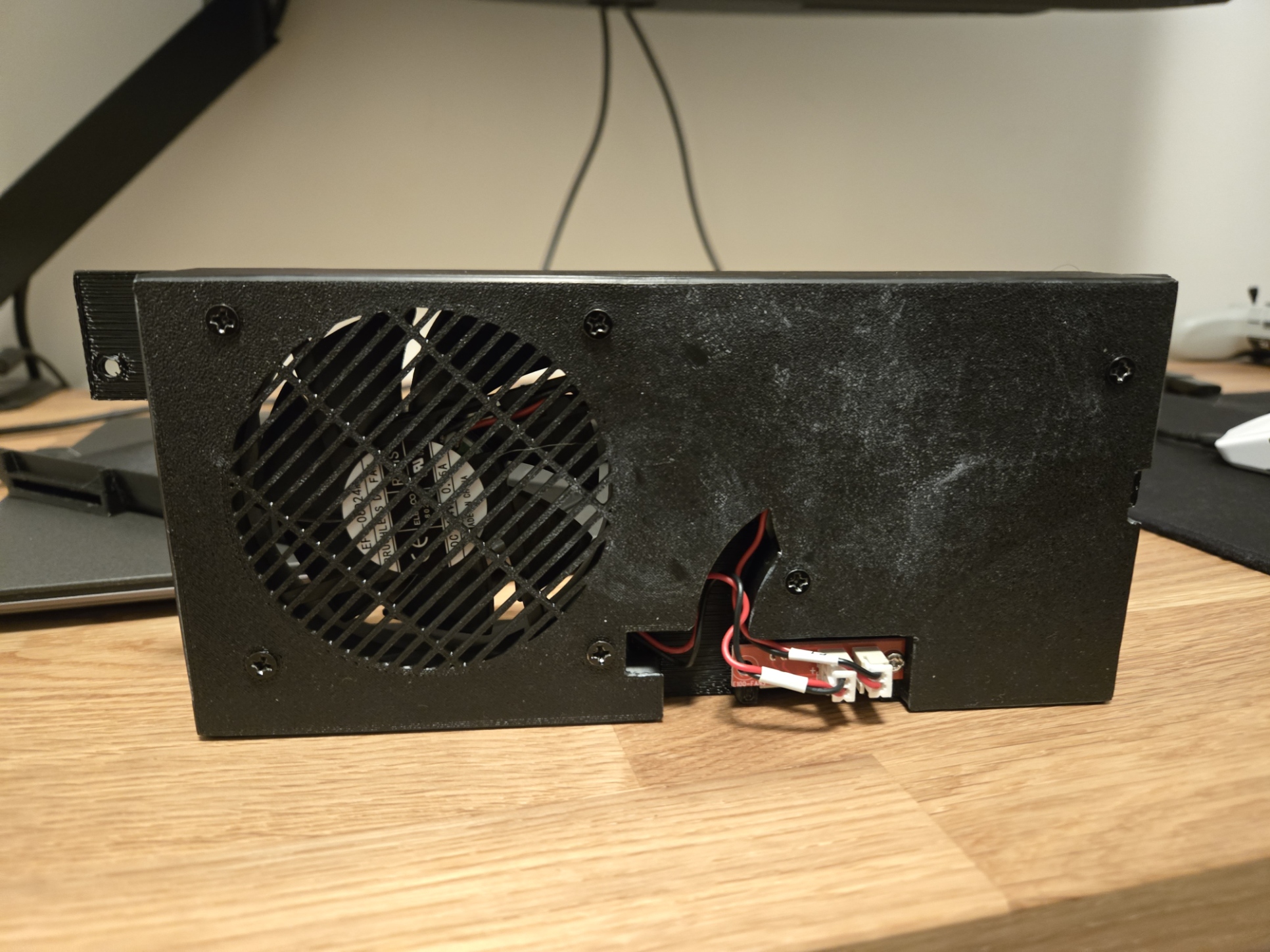

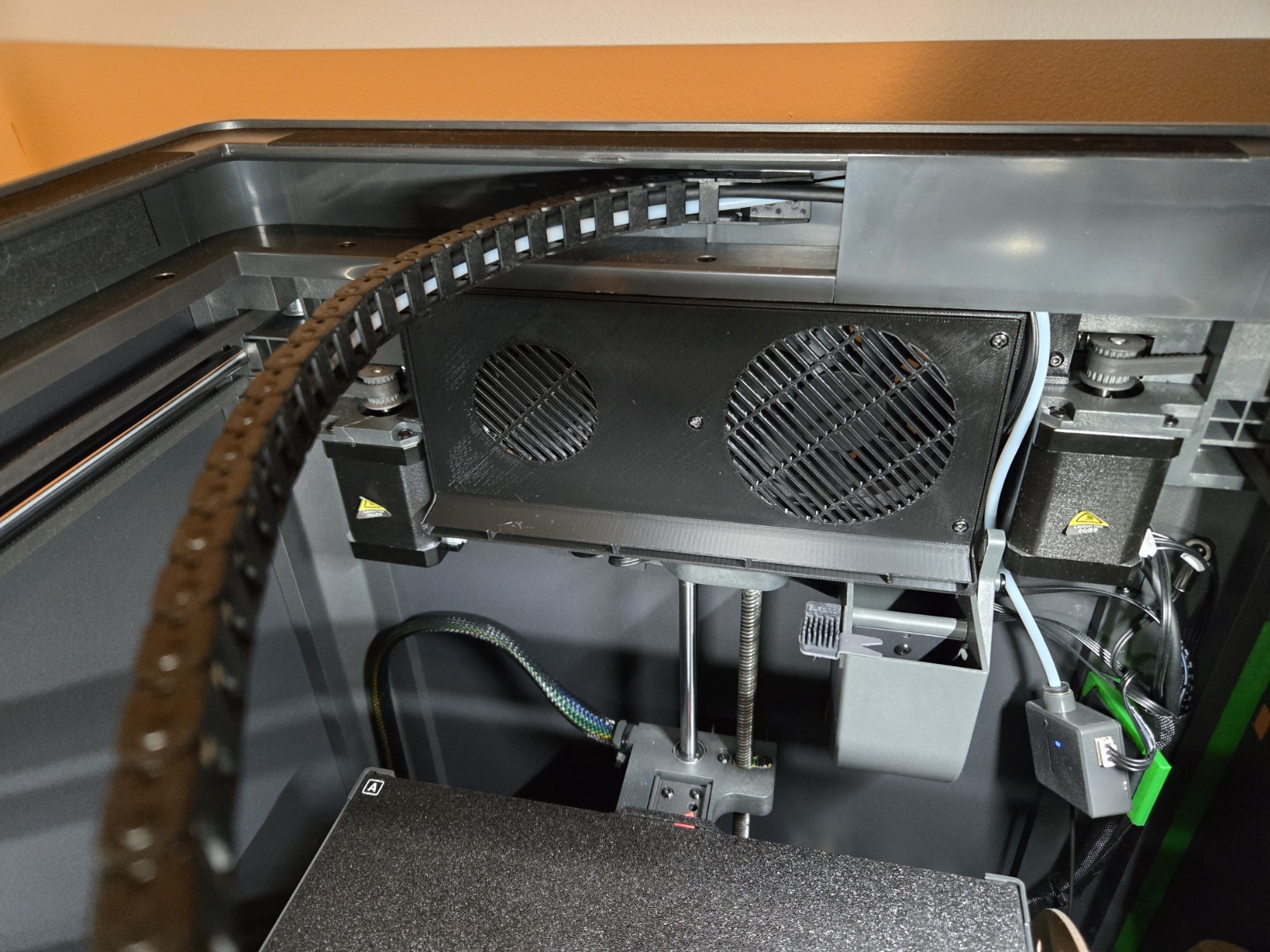

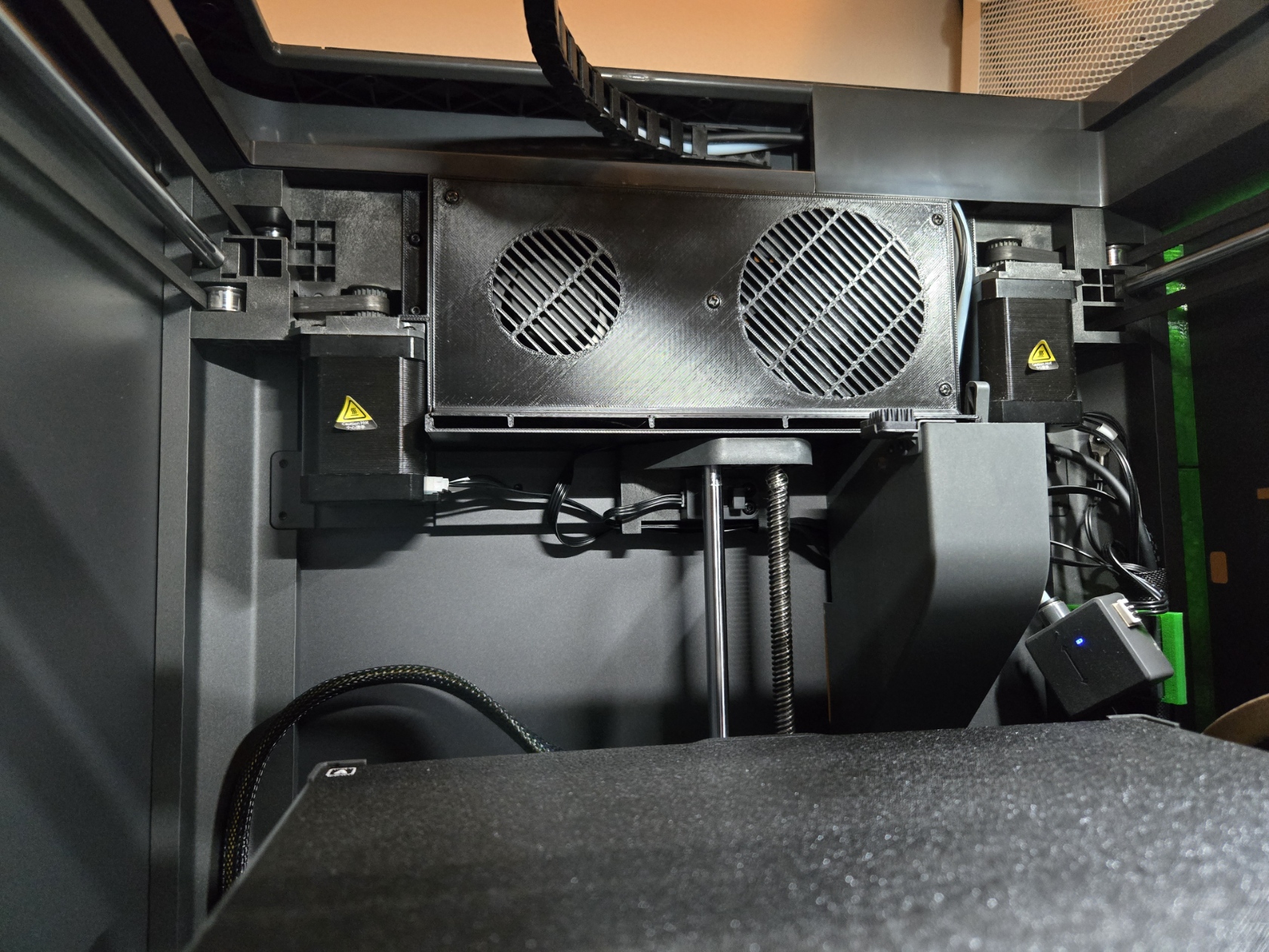

Đây là bộ mod tuần hoàn khí phụ trợ cho máy in Elegoo Centauri Carbon. Chức năng của nó là xoay quạt 180 độ để luân chuyển khí bên trong khoang máy thay vì hút không khí lạnh từ bên ngoài vào máy. Mục tiêu chính của tôi là giữ nguyên vẻ ngoài của vỏ quạt và tái sử dụng các ốc vít nguyên bản để lắp ráp.

Vậy lợi ích của việc luân chuyển khí là gì? Về cơ bản, khoang máy giữ nhiệt tốt hơn và giảm cong vênh đối với các loại sợi kỹ thuật khi bản in không bị thổi bởi không khí phòng "lạnh". Do đó, việc xoay quạt và đóng lỗ hút khí cũng giúp giảm tiếng ồn đáng kể. Hầu hết không có lợi hoặc không có hại cho việc in PLA, nhưng bạn vẫn có được sự giảm tiếng ồn mà hầu hết mọi người tìm kiếm.

Bạn có thể sử dụng bộ lọc nguyên bản với bộ mod này và điều đó được khuyến nghị.

File Fusion360 có sẵn trong phần tải xuống!

Hướng dẫn

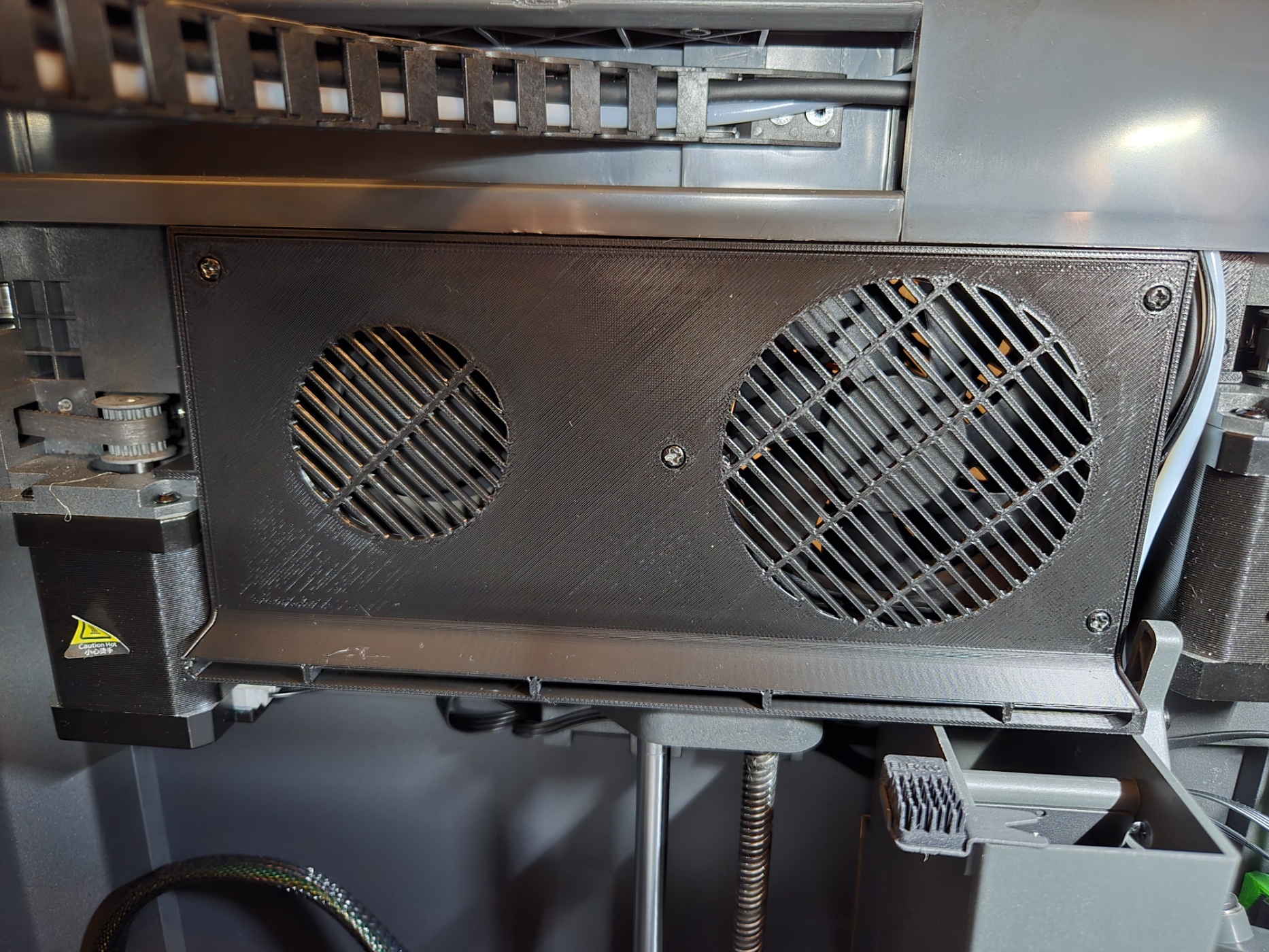

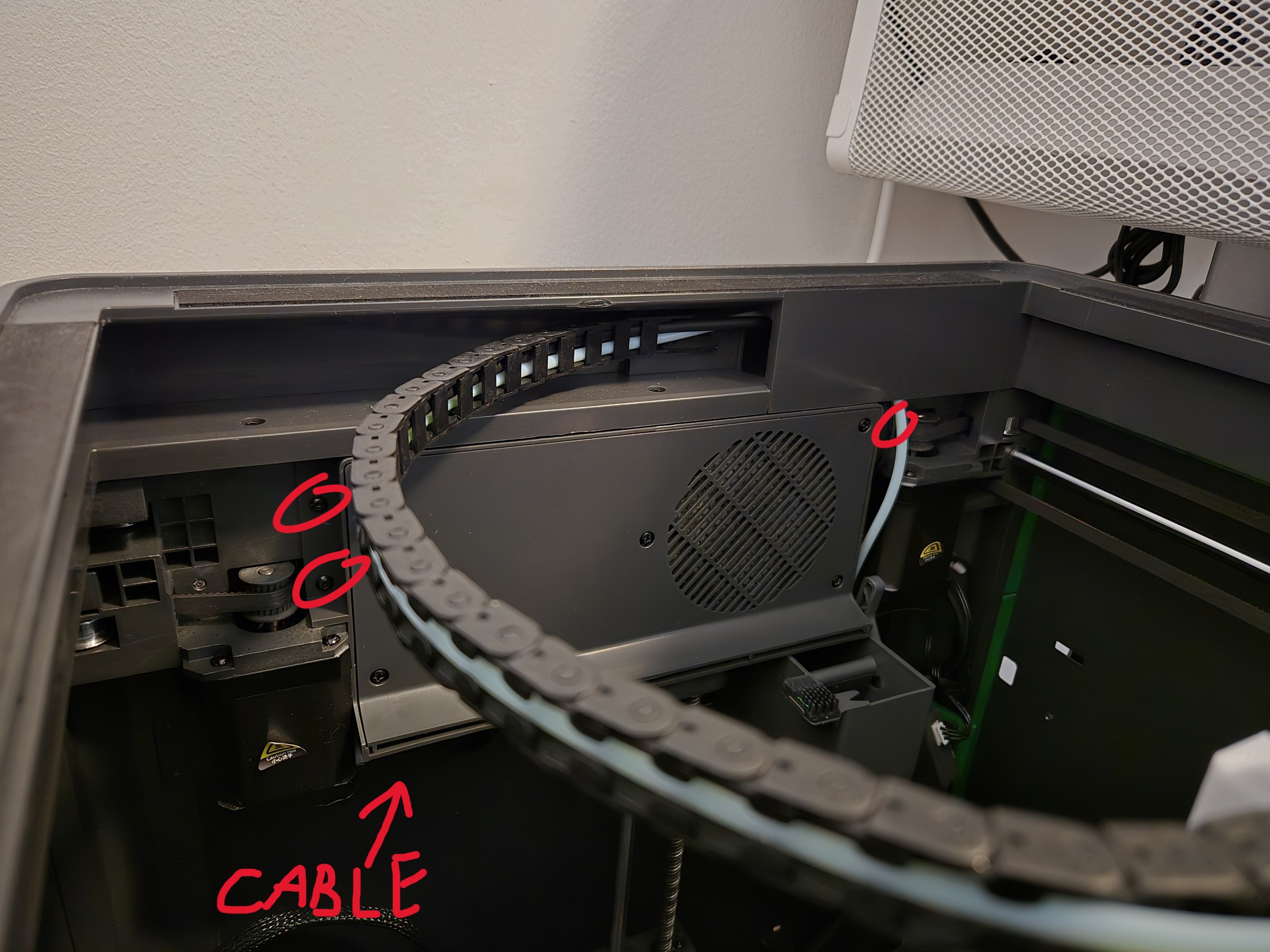

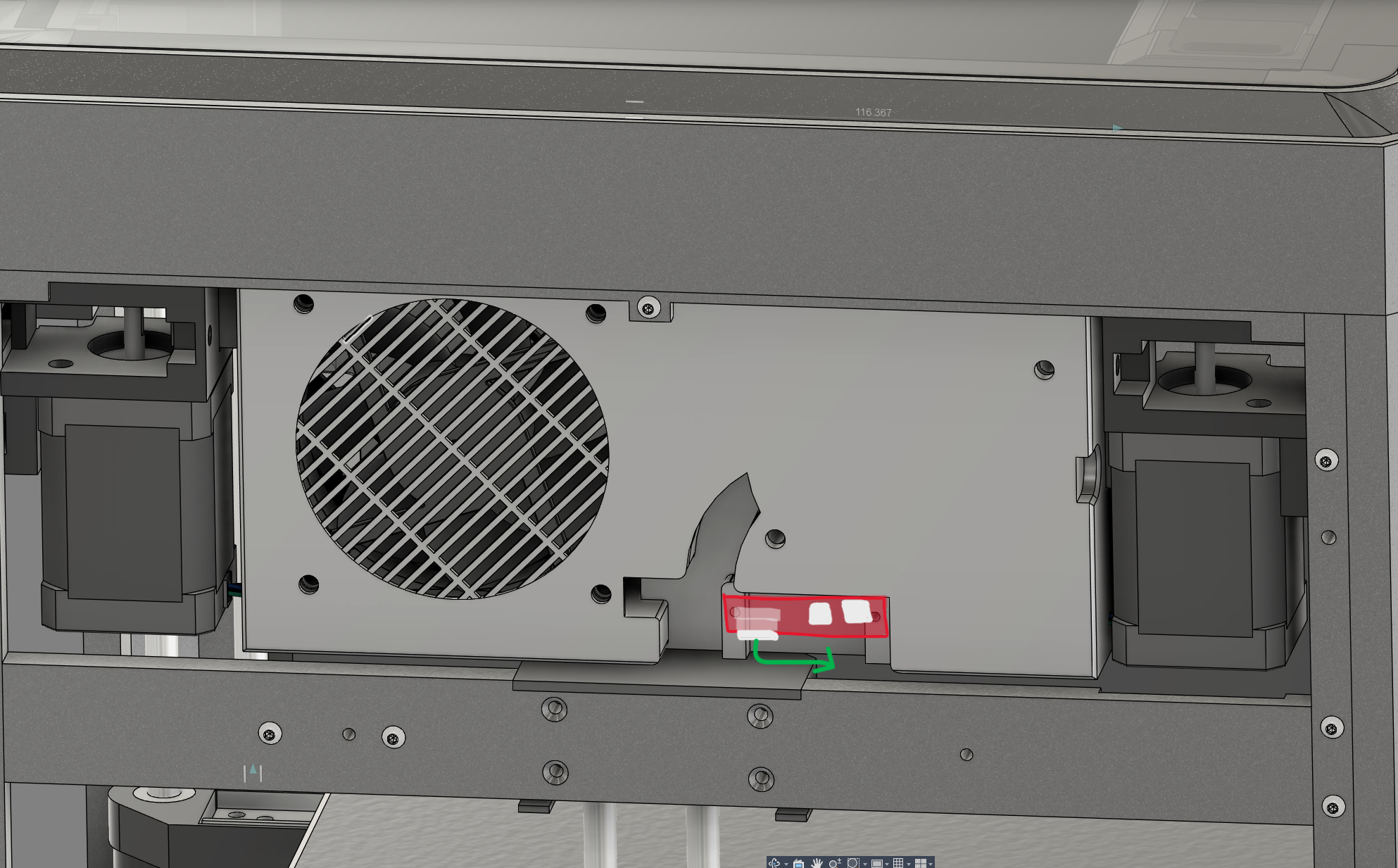

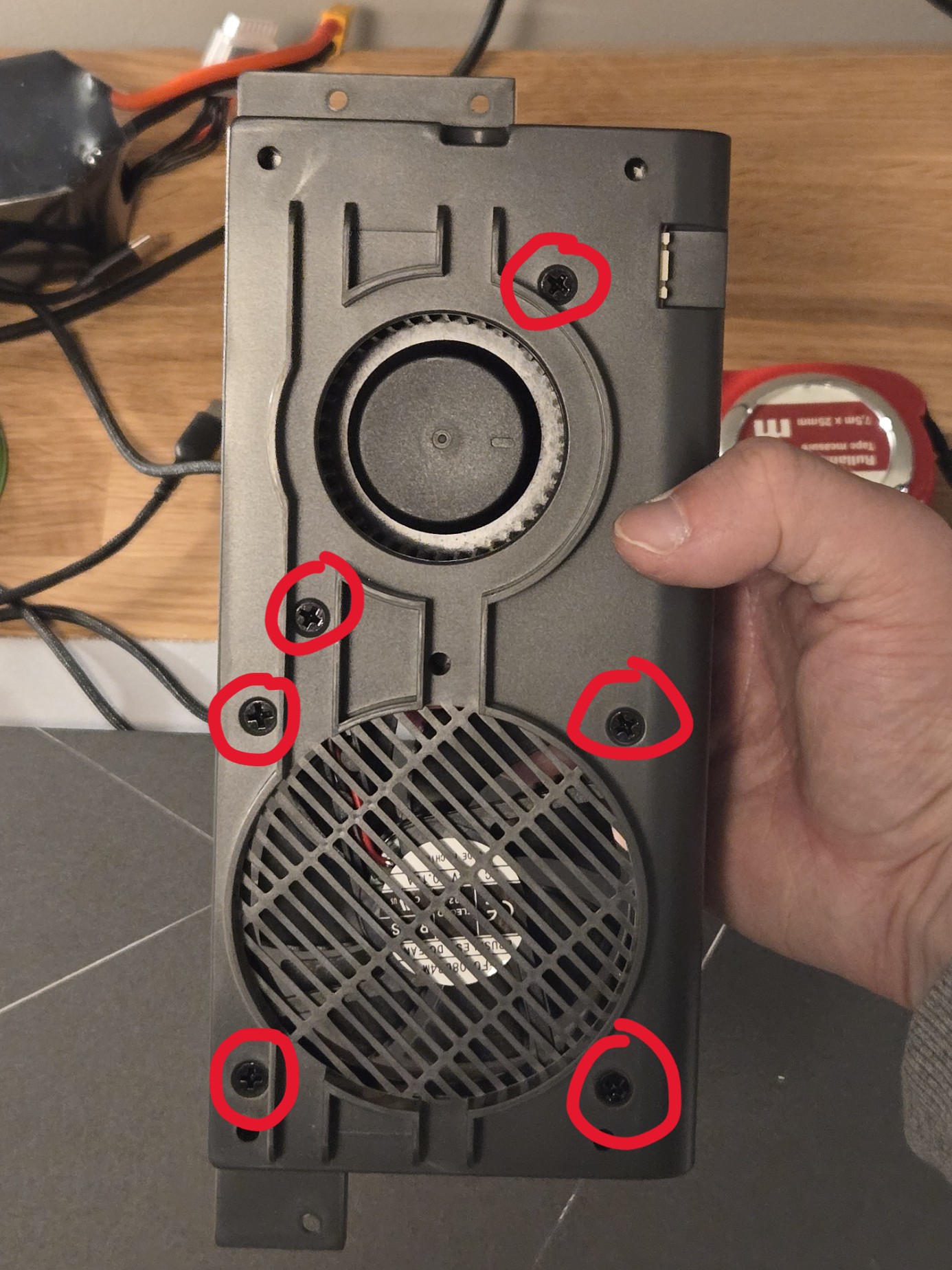

• Tháo ba ốc lục giác và cẩn thận tháo vỏ máy. Rút cáp sau khi bạn đã tháo vỏ máy vì việc rút cáp sẽ dễ dàng hơn khi bạn có thể xoay vỏ máy sang một bên. Bạn có thể thấy đầu nối cáp trong hình thứ 4 để có ý tưởng về những gì mong đợi.

• Tháo ốc vít che:

• Giữ lại bộ lọc để sử dụng sau vì nó được thiết kế để dùng trong bộ mod.

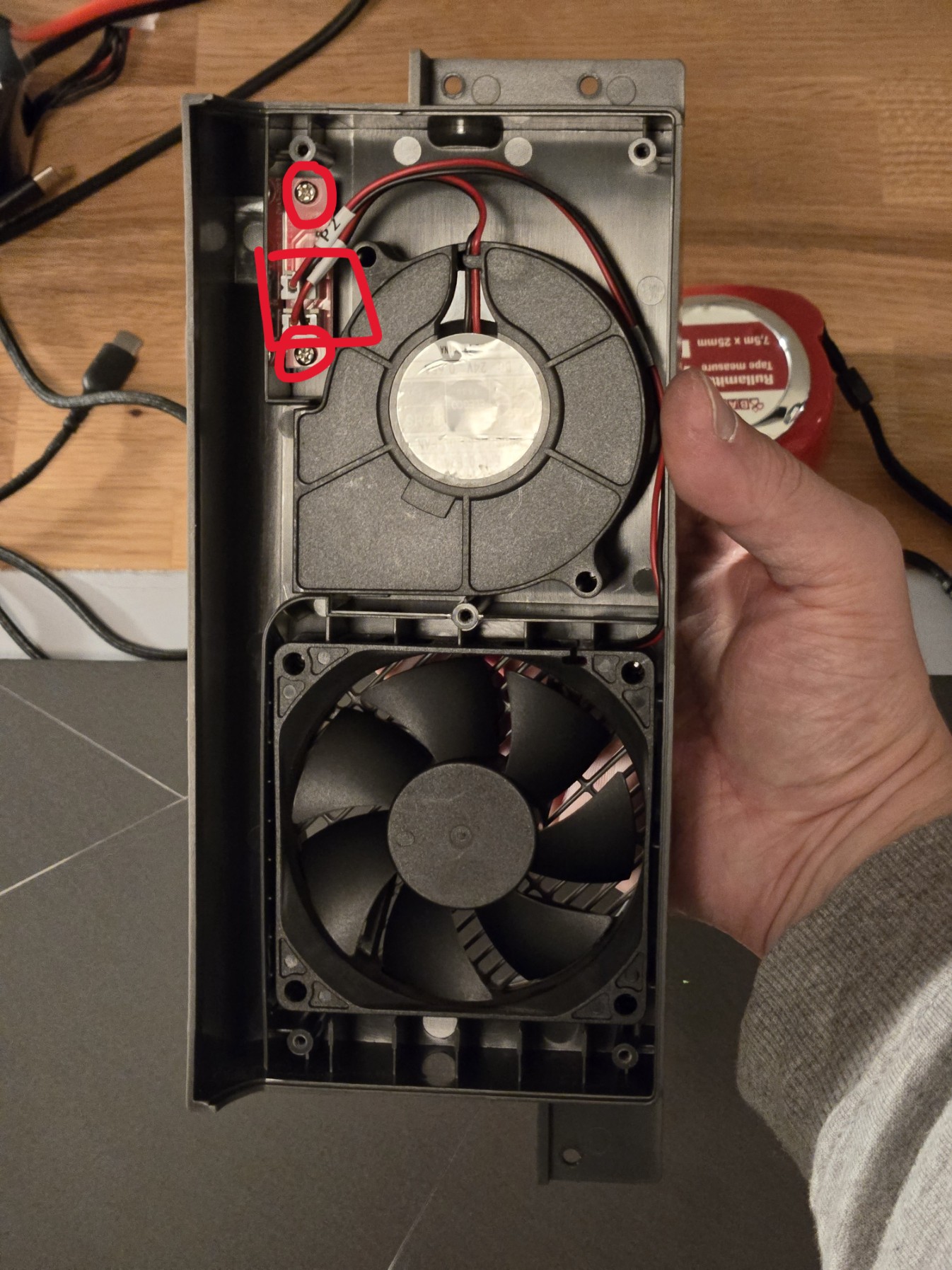

• Rút phích cắm quạt khỏi pcb và tháo pcb:

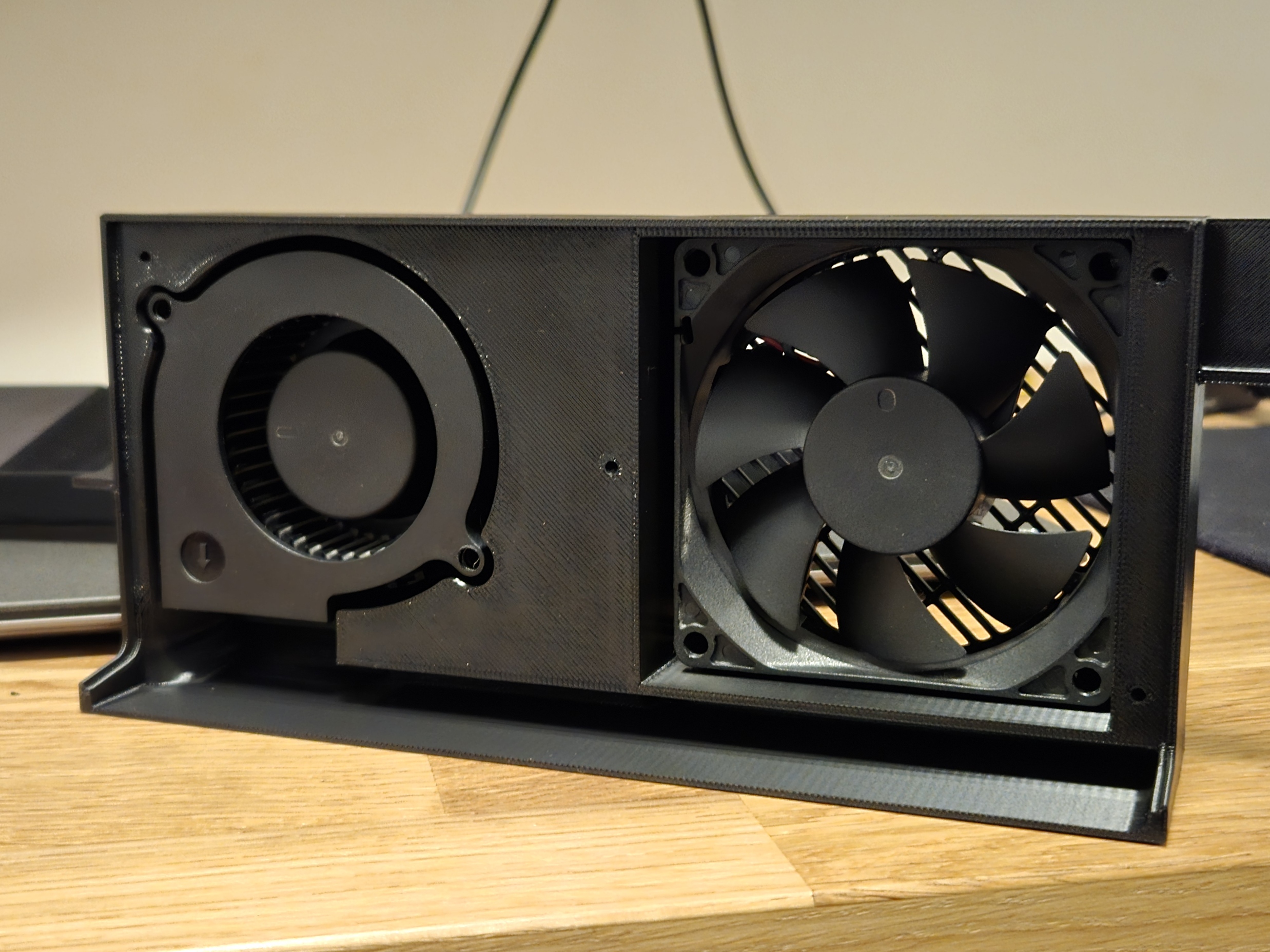

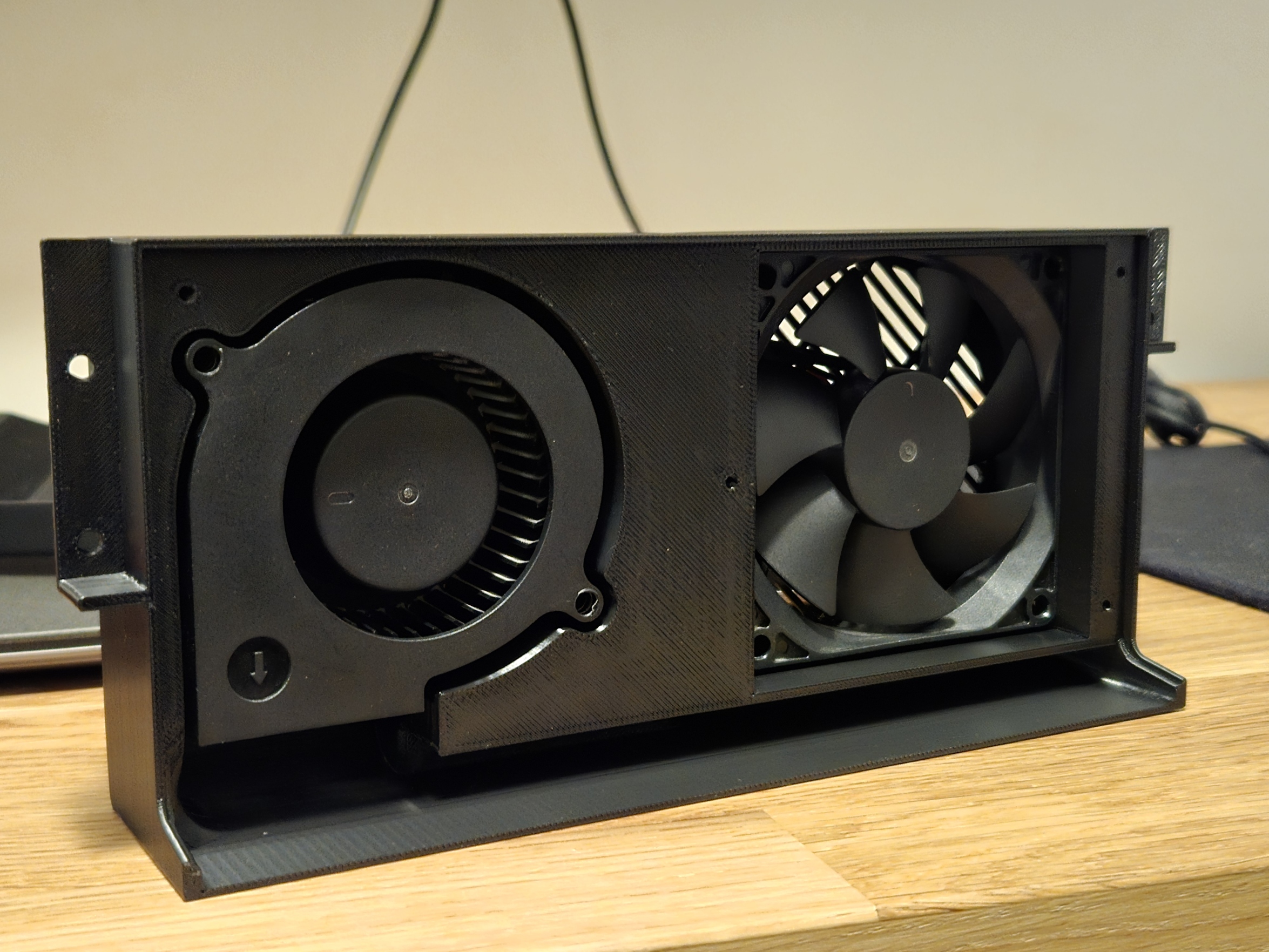

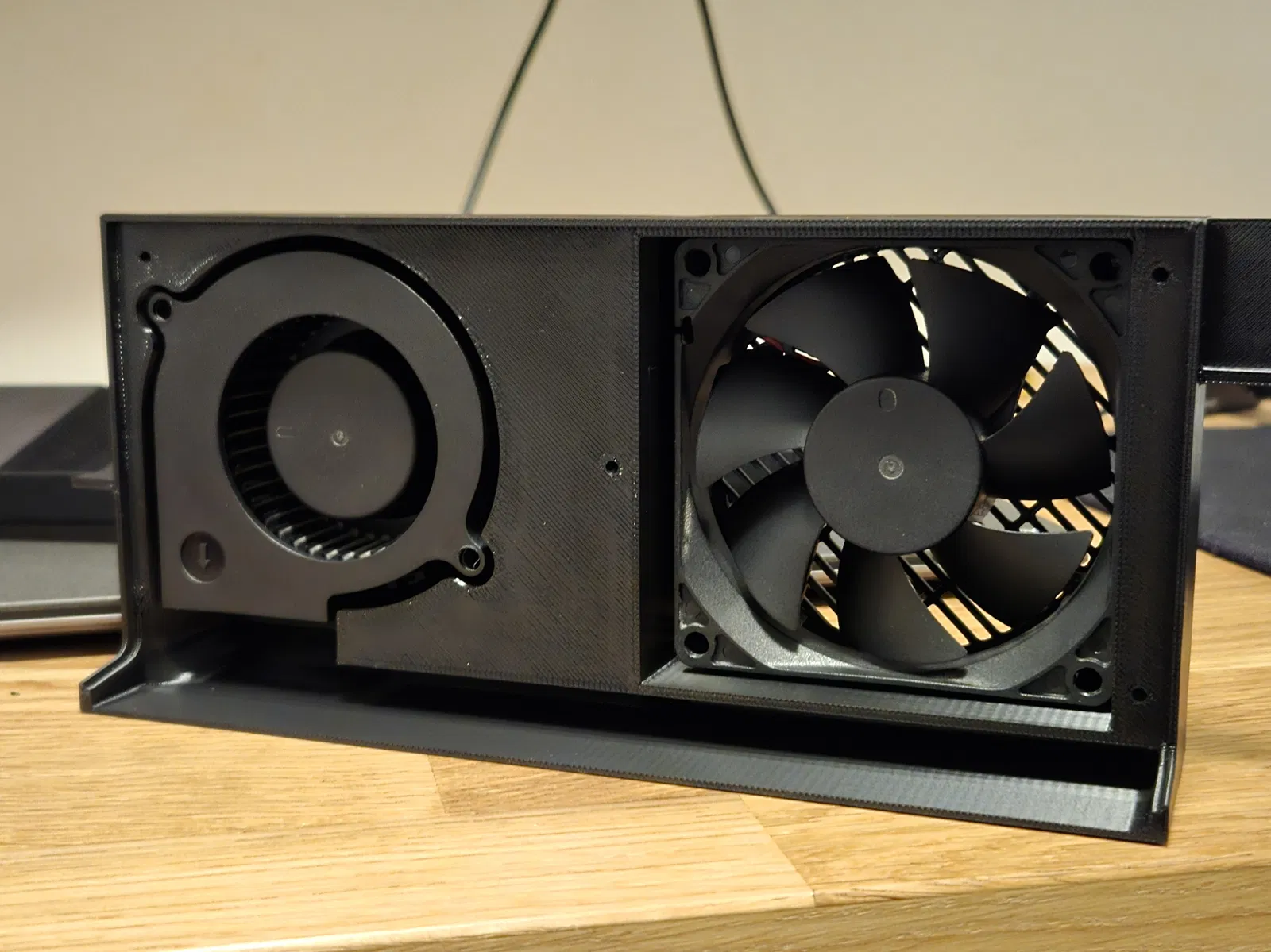

• Tháo ốc vít quạt và lấy quạt ra:

• Lắp pcb phía sau vỏ máy nơi có hai lỗ ốc (có thể bị che bởi các bộ phận hỗ trợ sau khi in). Các ốc nguyên bản tự ren nên có thể hơi khó để bắt đầu vào các lỗ nhỏ. Luồn dây vào các rãnh.

• Làm ngược lại các bước này để hoàn tất việc lắp đặt.

Những điều đáng lưu ý

• Khi lắp vỏ máy trở lại máy in, hãy cẩn thận với phích cắm kết nối quạt vì tôi nhận thấy nó khá nhạy cảm về vị trí và ngay cả việc kéo nhẹ cáp cũng có thể khiến quạt không quay.
• Một mẹo nhỏ là bật nguồn và từ giao diện người dùng của máy in, đặt quạt quay trong khi bạn đặt vỏ máy trở lại vị trí của nó, xem liệu quạt có dừng quay hay không. Nhẹ nhàng cắm đầu nối vào nếu bất kỳ quạt nào không quay.
• Tránh kẹp cáp vào bộ phận hỗ trợ giường và vỏ quạt: Nếu bạn không thể định tuyến cáp mà không bị kẹp giữa bộ phận hỗ trợ, hãy mở bảng điều khiển phía sau để dễ dàng tiếp cận và nhìn trực tiếp để hoàn thành bước này.
• Bộ lọc nguyên bản có độ khít vừa vặn nhưng không nên cản trở cánh quạt. Nếu bạn không muốn sử dụng bộ lọc than hoạt tính nguyên bản, vui lòng sử dụng các bộ mod cung cấp khả năng lọc khói. Ngoài ra, hãy cân nhắc tìm hiểu các bộ mod lọc hepa.

Các bộ phận đã in

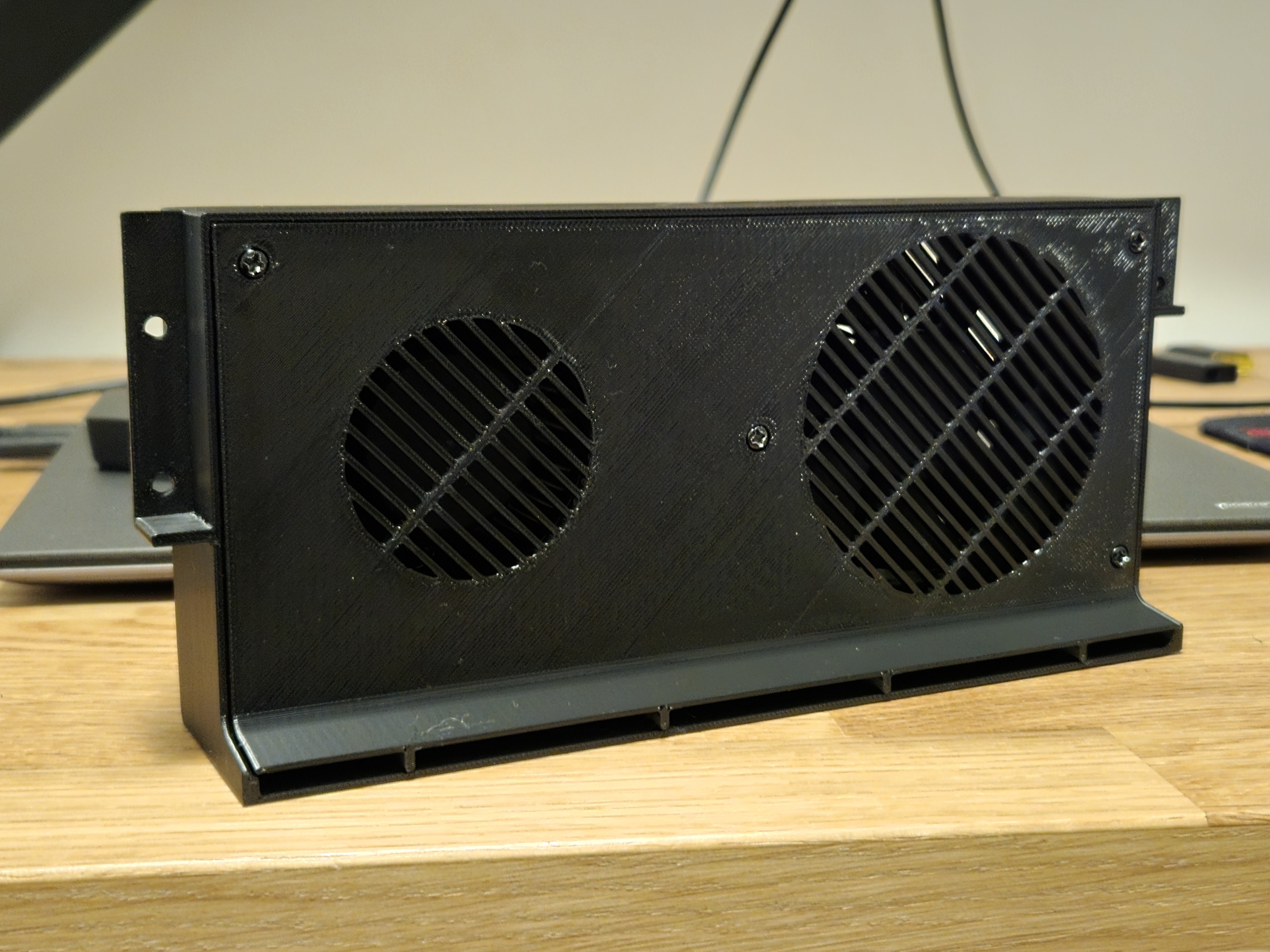

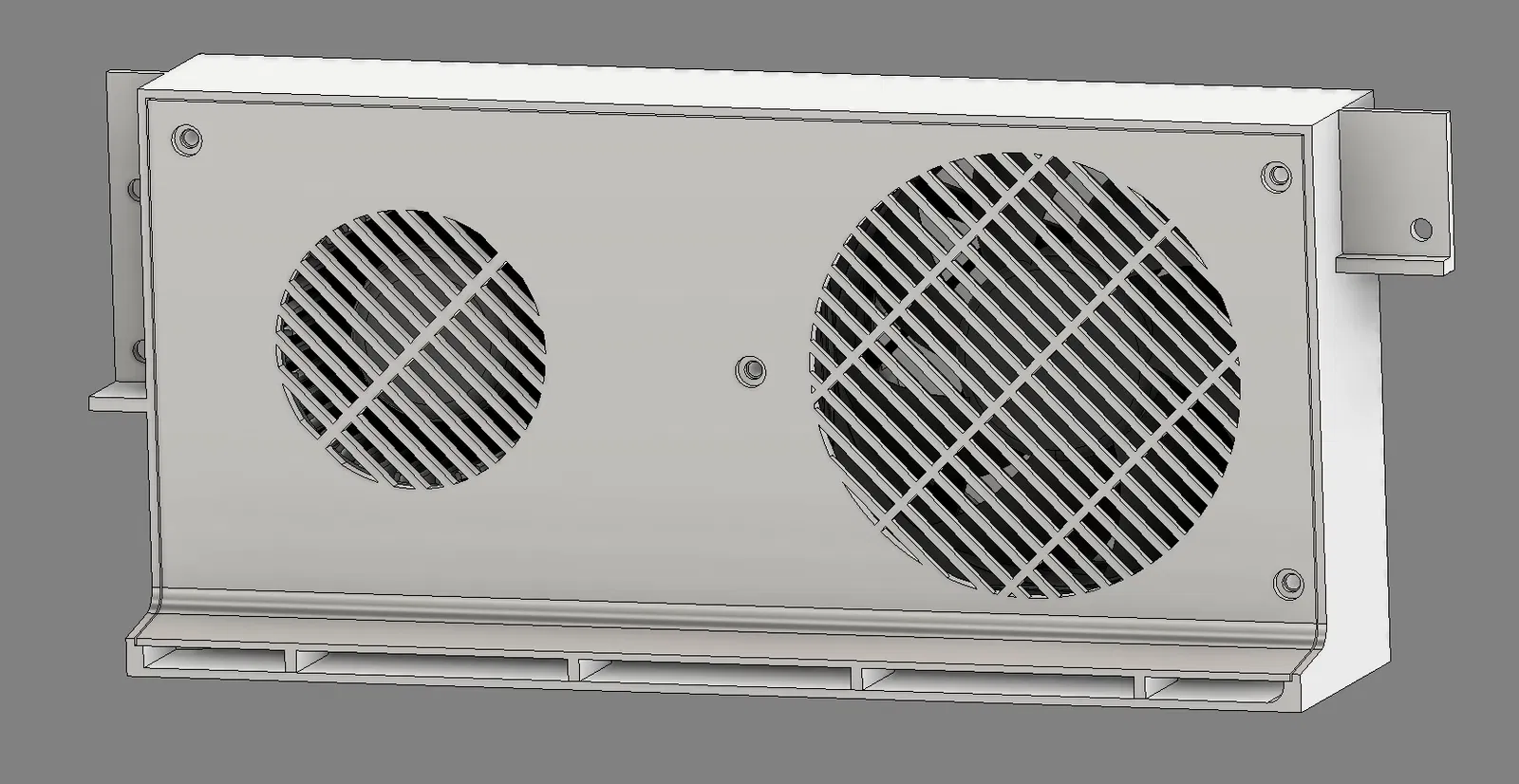

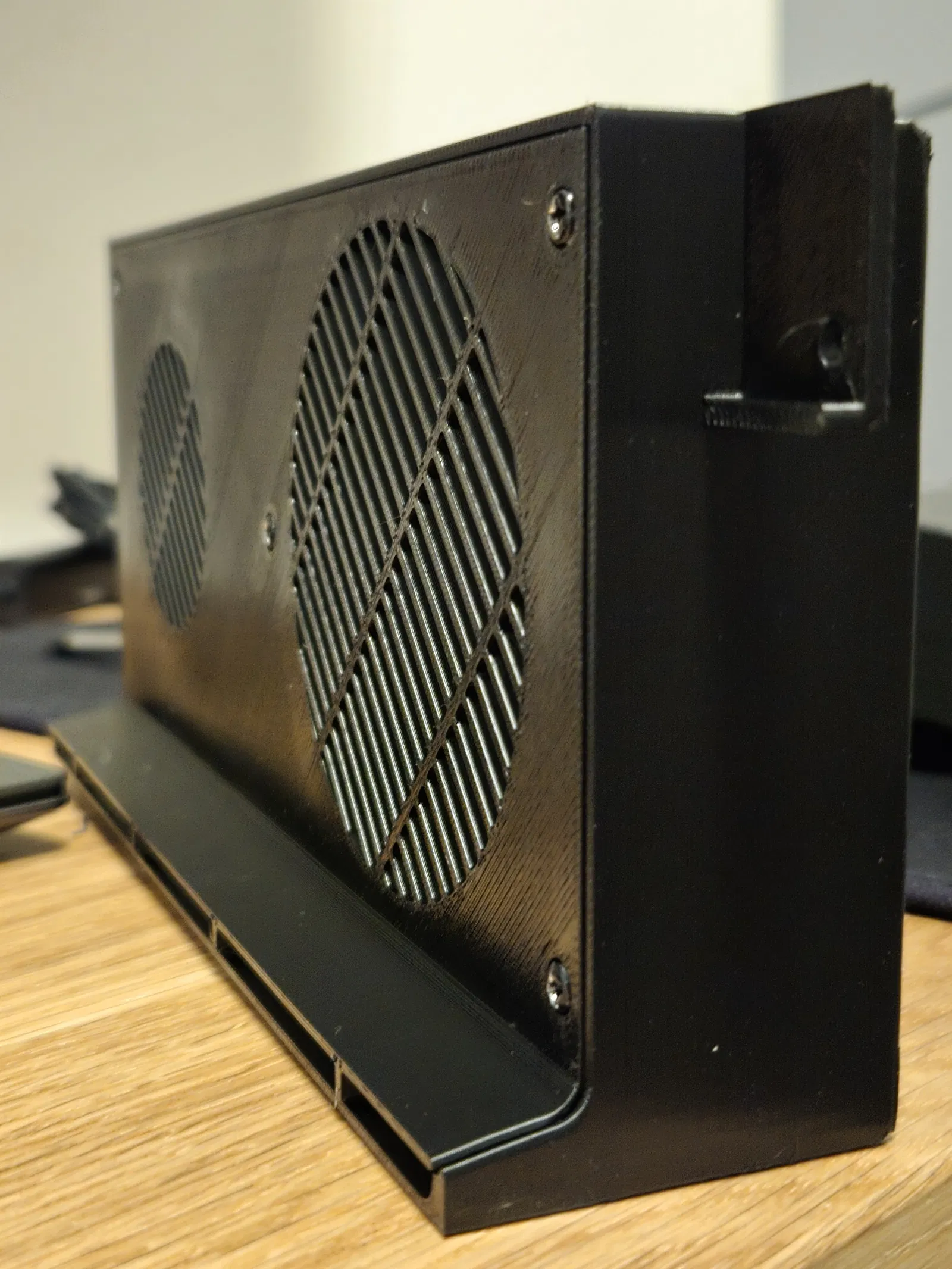

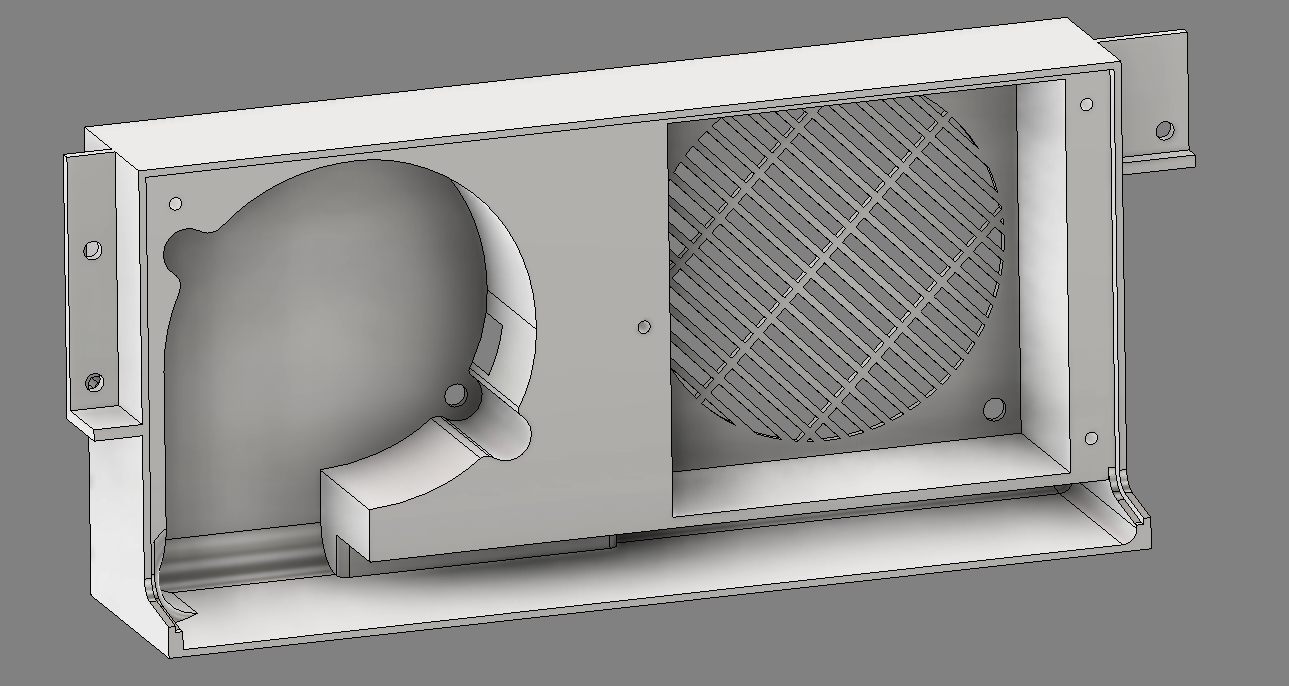

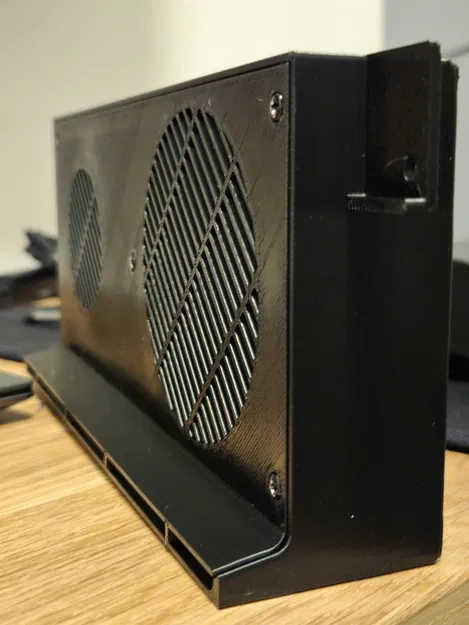

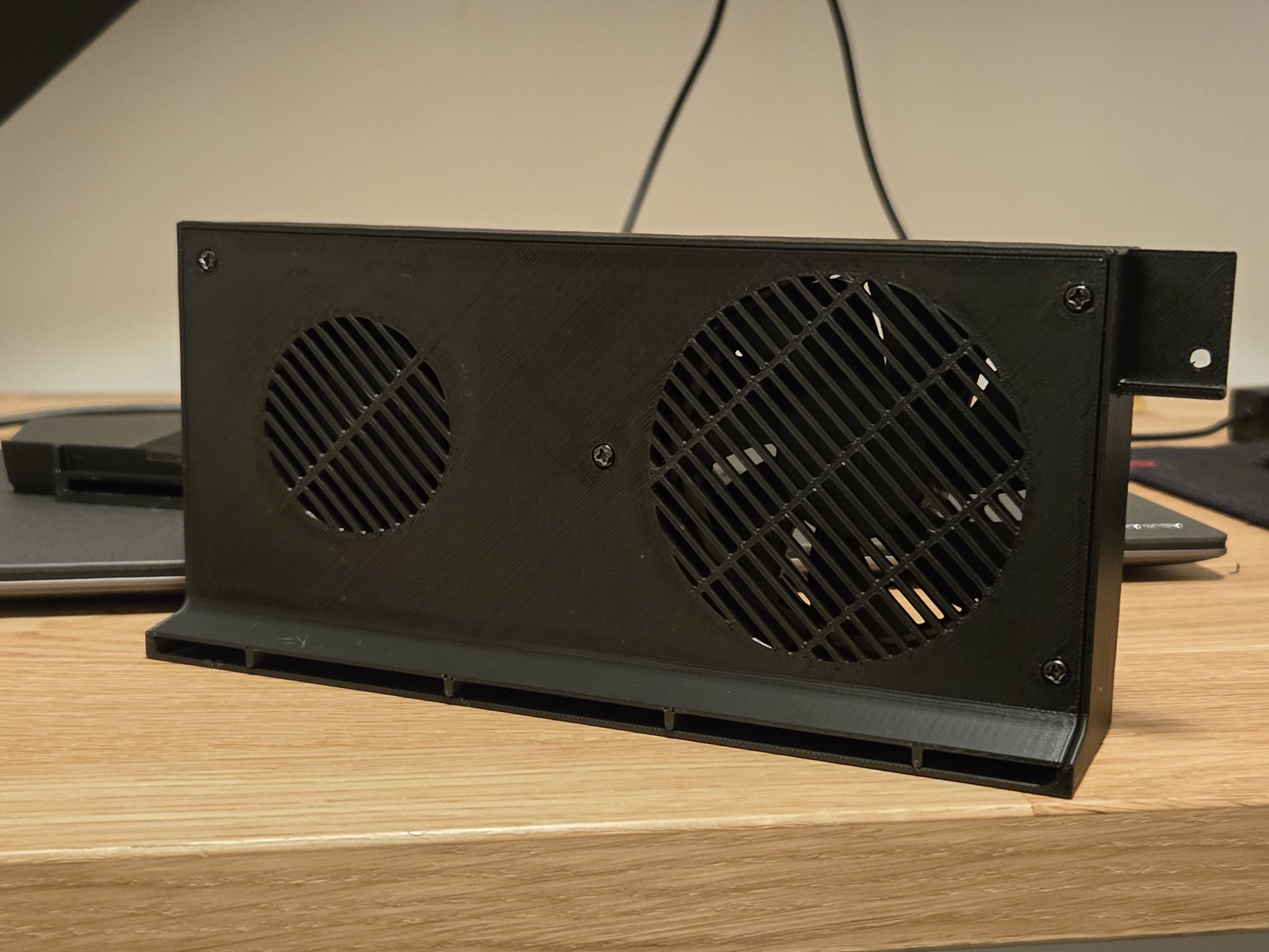

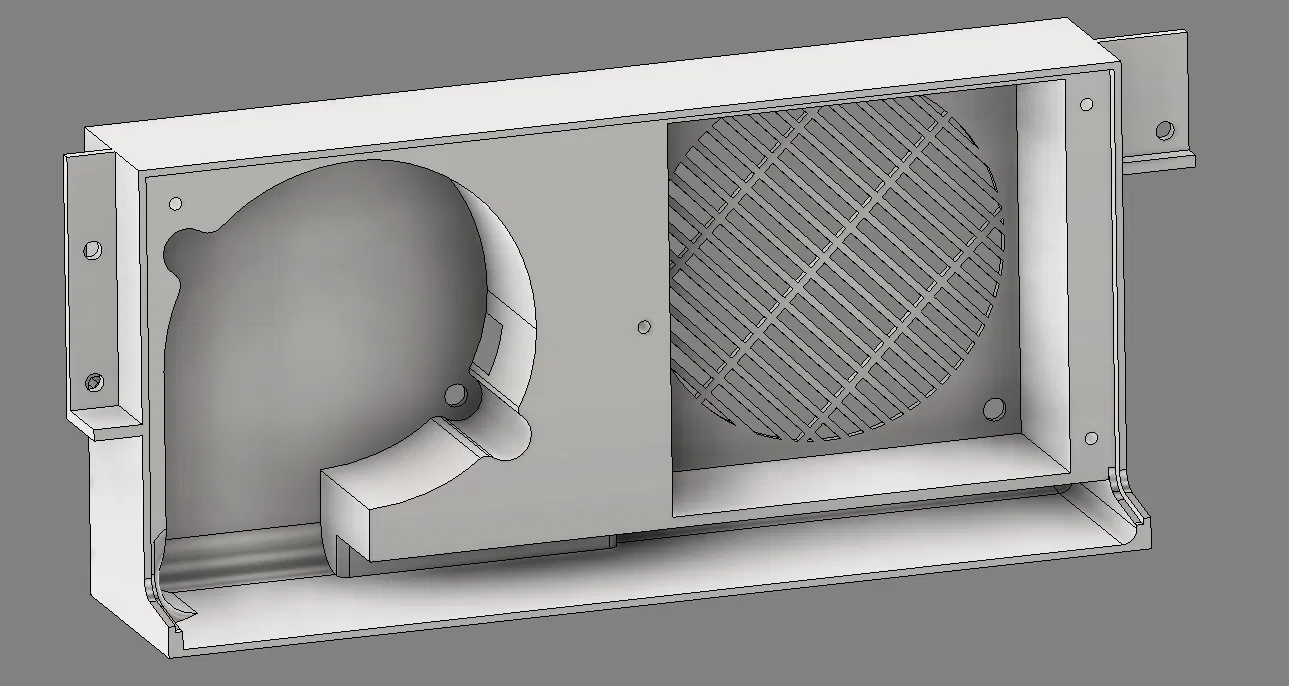

• Vỏ

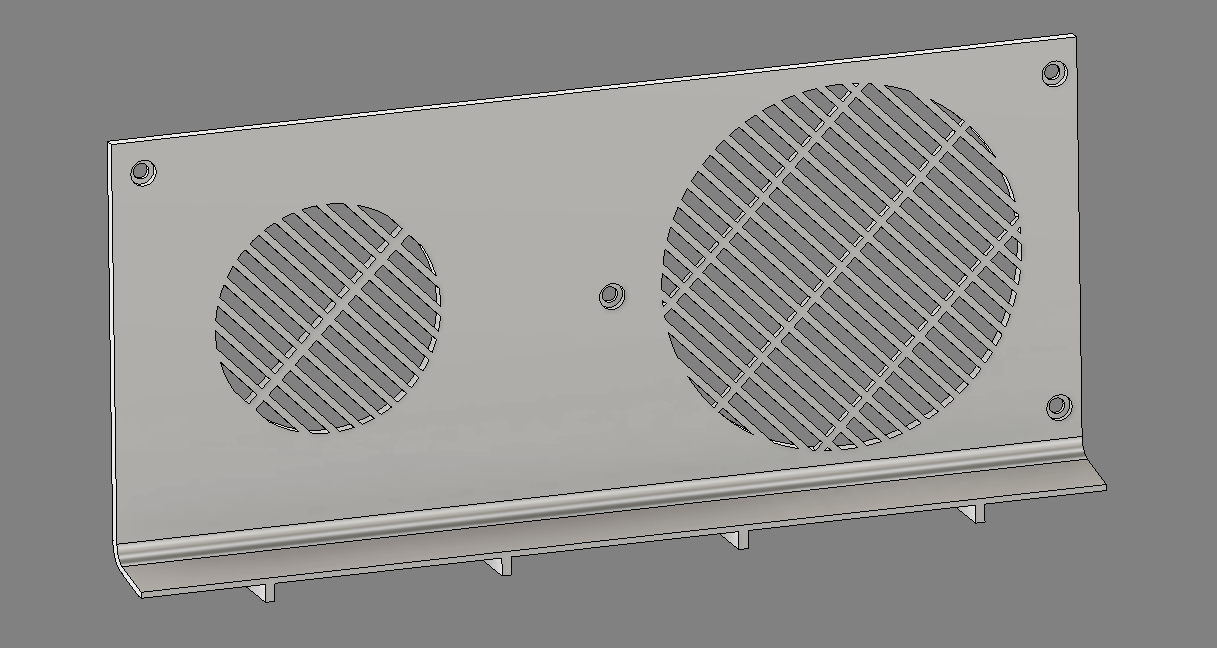

• Nắp

• Ống dẫn quạt vỏ máy (tùy chọn).

Hướng in và in

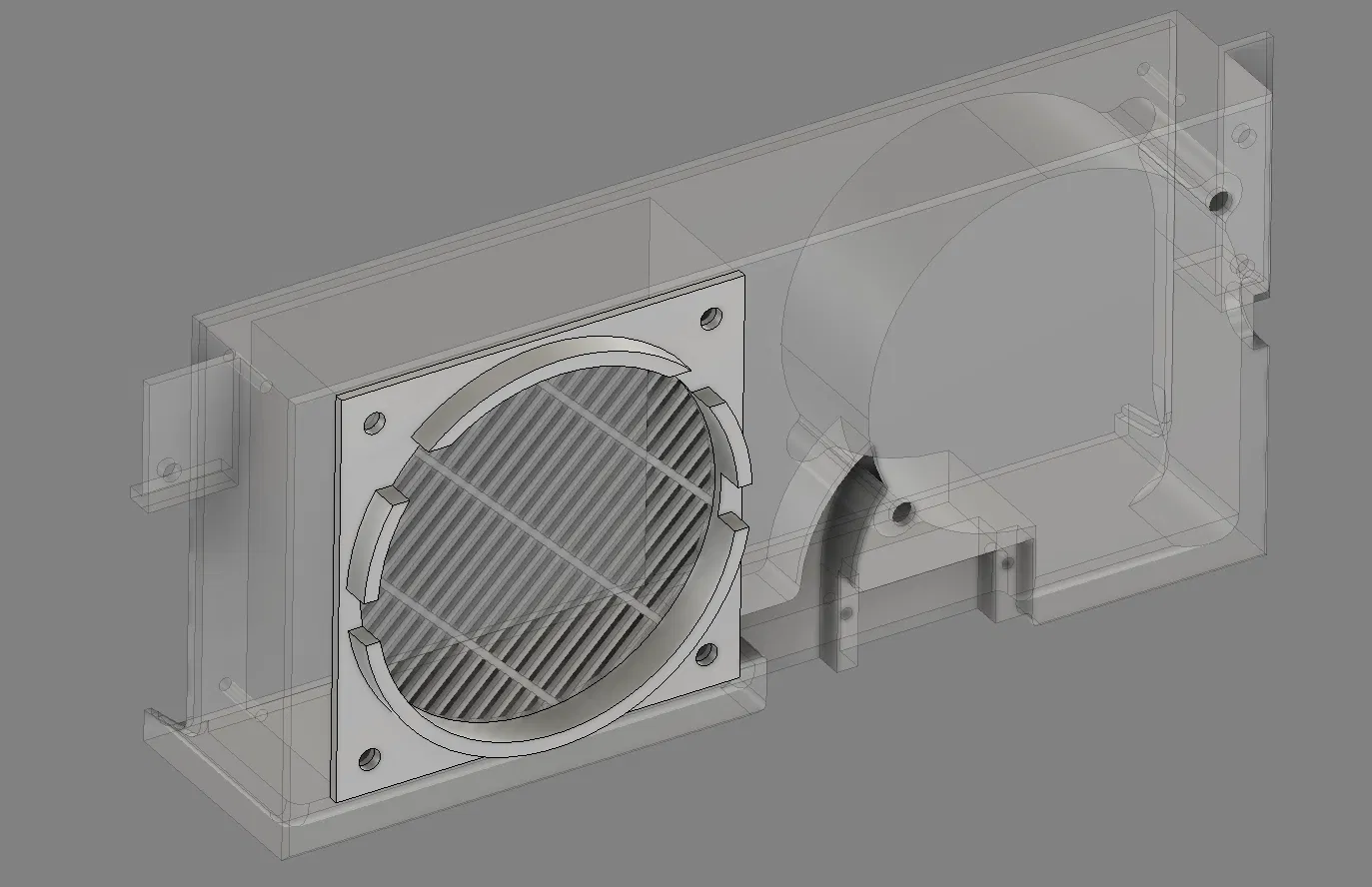

Đây là cách các bộ phận được thiết kế để in nhằm giảm thiểu các phần nhô.

Nếu bạn tải xuống tệp .stl, bạn cần tách các bộ phận bằng cách nhấp chuột phải và chọn "Split" → "To objects". Tôi khuyên bạn nên in ít nhất 3 lớp tường vì các lỗ ốc tự ren và cần một số vật liệu để bám vào.

Nhật ký thay đổi

-V2.2

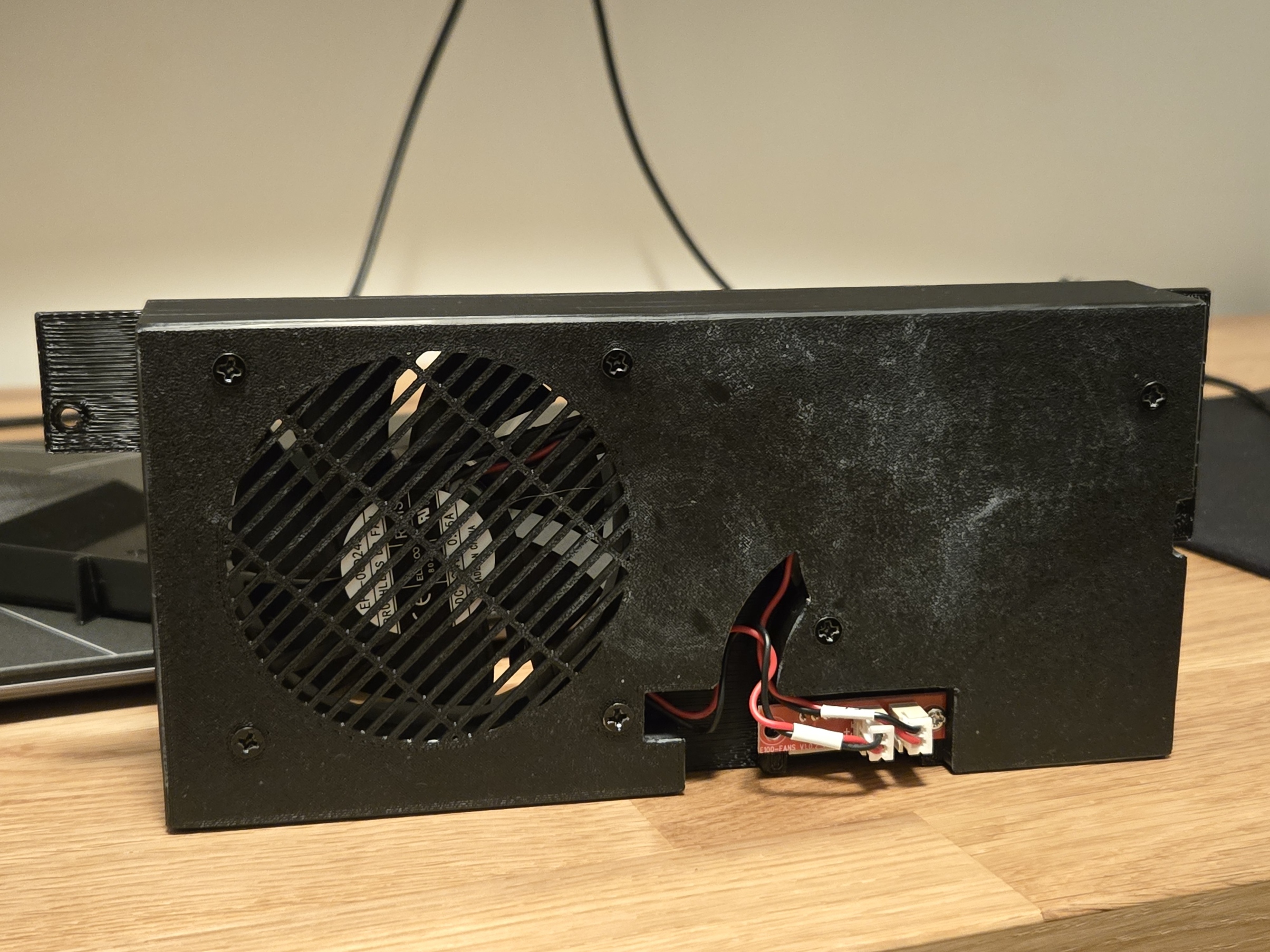

• Đã thêm các hướng dẫn luồng khí để dẫn nhiều khí hơn đến đầu kia của vỏ máy. (trái 2.1 phải 2.2) Chỉnh sửa: từ thử nghiệm, nó vẫn chưa cân bằng. Tôi sẽ tiếp tục làm việc về việc dẫn khí.
• Tăng không gian cho bộ phận gắn pcb để các ốc vít thẳng hàng tốt hơn. Chỉnh sửa: Đã thử nghiệm độ vừa vặn. Có thể xác nhận hoạt động bây giờ.

-V2.1

• Đã sửa lỗi nhỏ với lưới quạt trên nắp không phẳng với bề mặt. Điều này ngăn chặn việc tạo ra các bộ phận hỗ trợ không cần thiết. →
• Một vấn đề nhỏ sẽ được sửa trong bản sửa đổi tiếp theo là bảng pcb chỉ được gắn bằng một ốc vít vì tôi đã không để đủ không gian ở hai bên của bảng.

-V2

• Thay đổi thành các lỗ thông hơi thẳng để loại bỏ tiếp xúc với đầu in. Cũng làm cho việc in nắp dễ dàng hơn nhiều. →

• Tăng độ dày của nắp để ốc vít chìm sâu hơn. Điều này ngăn cản việc sử dụng bộ lọc nguyên bản, thật không may. Sử dụng các bộ mod lọc từ tính gắn ở mặt sau máy in. Chỉnh sửa: Điều này không ngăn cản việc sử dụng. Ước tính độ vừa vặn không chính xác và nó thực sự vừa vặn. Mặc dù hơi chật nhưng trong thử nghiệm của tôi, nó không cản trở cánh quạt khi lắp nắp.

• Cải thiện luồng khí bằng cách sử dụng các hướng dẫn. Điều này vẫn đang được cải thiện với các bản sửa đổi sắp tới. Ngoài ra, việc loại bỏ lỗ thông hơi cải thiện luồng khí rất nhiều.

• Đã loại bỏ miếng đệm vì việc làm dày nắp tạo ra sự tiếp xúc với quạt.

-V1 (phát hành)

Nhược điểm (đã giải quyết trong V2) là thiết kế hiện tại không có luồng khí đều trên toàn bộ mâm in. Điều này sẽ được cải thiện trong các phiên bản sau bằng cách sử dụng các hướng dẫn luồng khí.

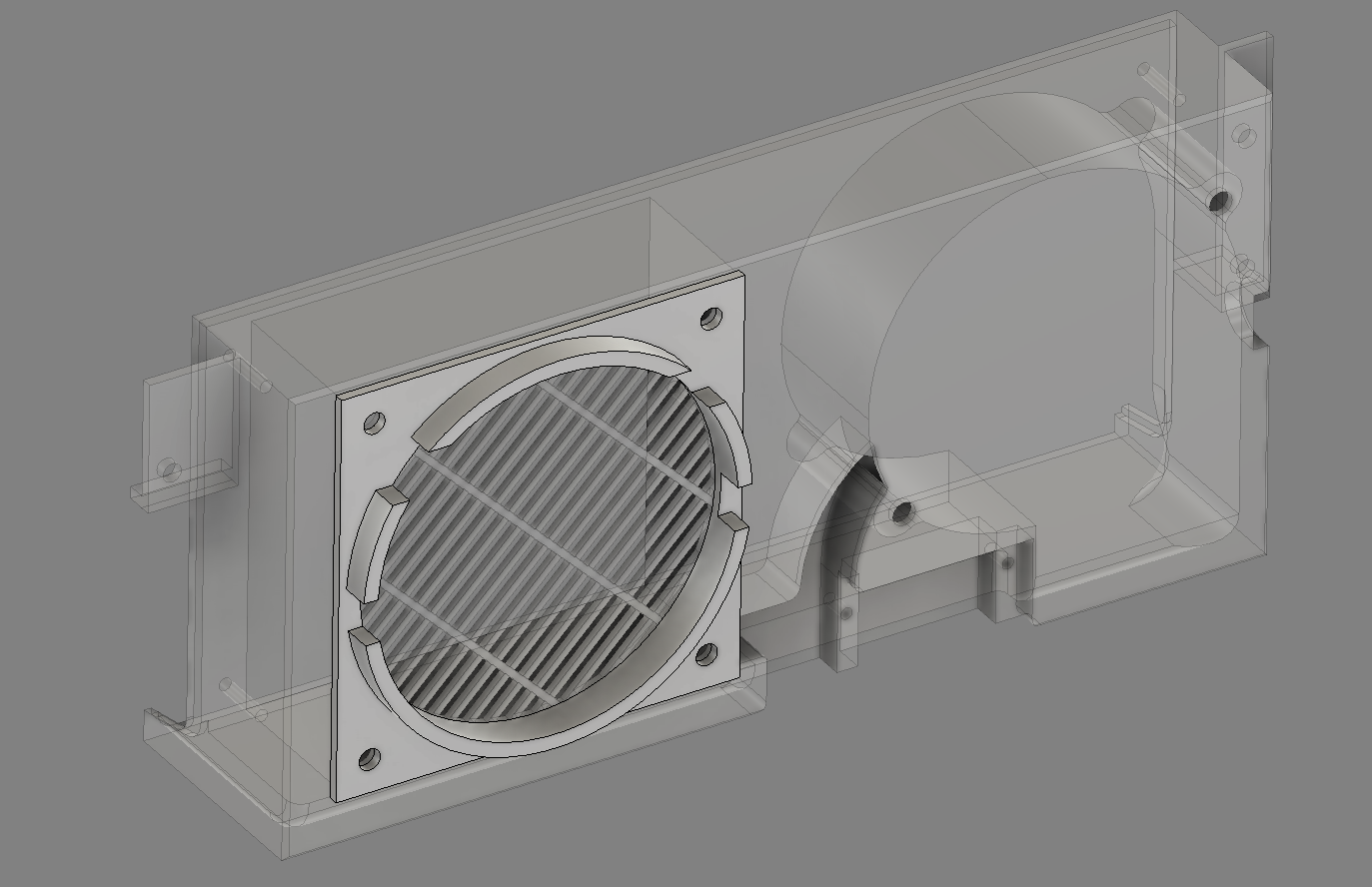

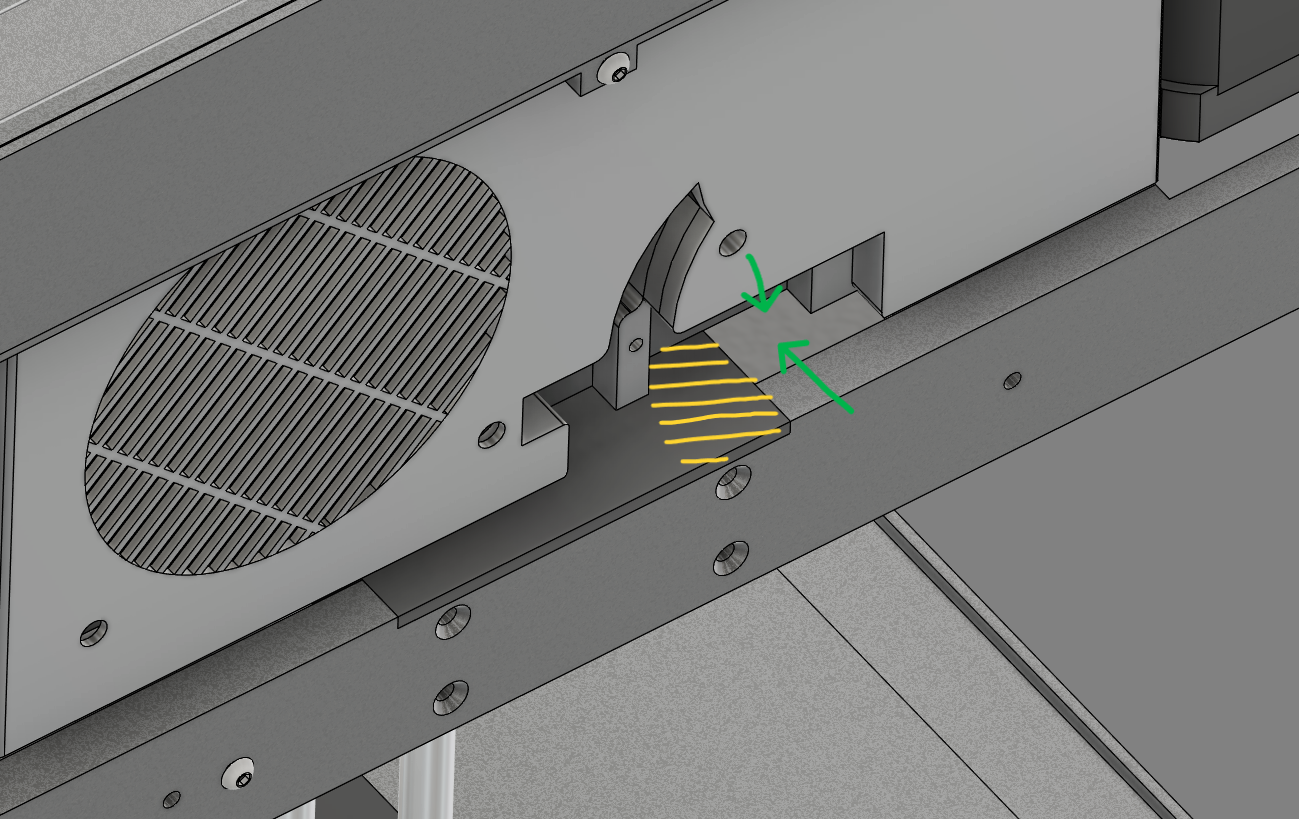

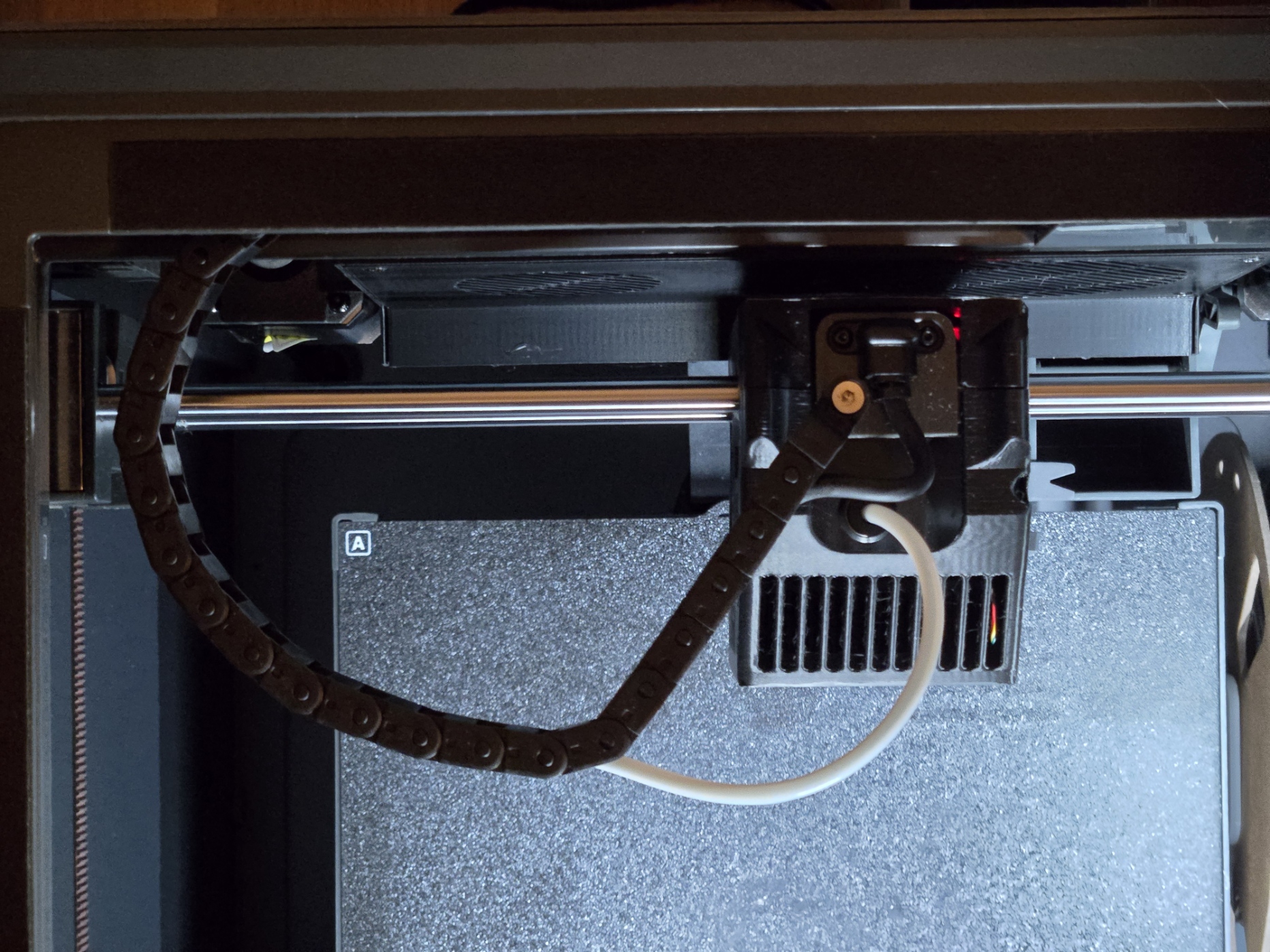

Các vấn đề thiết kế (đã giải quyết trong V2) mà tôi đã cố gắng giải quyết là lỗ hút khí nhô ra vài milimet so với mặt phẳng của bảng điều khiển ban đầu, gây ra va chạm giữa đầu in và bảng điều khiển vào đầu bản in (được đánh dấu X trong hình dưới đây).

Điều này không ảnh hưởng đến việc in vì trước đây đầu in sẽ va vào động cơ bước khi định vị đầu in vào đầu bản in. Ngoài ra, các ốc vít nguyên bản hơi cồng kềnh và nhô ra khỏi bảng điều khiển, gây ra một số va chạm nhẹ với đầu in (được khoanh tròn trong hình trên). Tôi đã xác minh rằng phần nhô ra của các lỗ thông hơi hút khí không ảnh hưởng đến thể tích in. Cuối cùng, lỗ thông hơi hút khí trên nắp hơi khó làm sạch các bộ phận hỗ trợ và tôi nhận thức được điều đó.
