Giá đỡ động cơ X và Y dòng Overkill cho Tronxy X5SA Pro

Giá đỡ động cơ X và Y dòng Overkill cho Tronxy X5SA Pro

Giá đỡ bằng acrylic nguyên bản của Tronxy khá yếu và ọp ẹp, dễ bị cong vênh dưới lực căng của dây đai. Ngoài ra, chúng còn ép puli động cơ Y phải đặt ở vị trí cao bất thường, tạo ra hiệu ứng đòn bẩy làm cong trục động cơ và cả giá đỡ nếu chúng ta siết chặt dây đai quá mức.

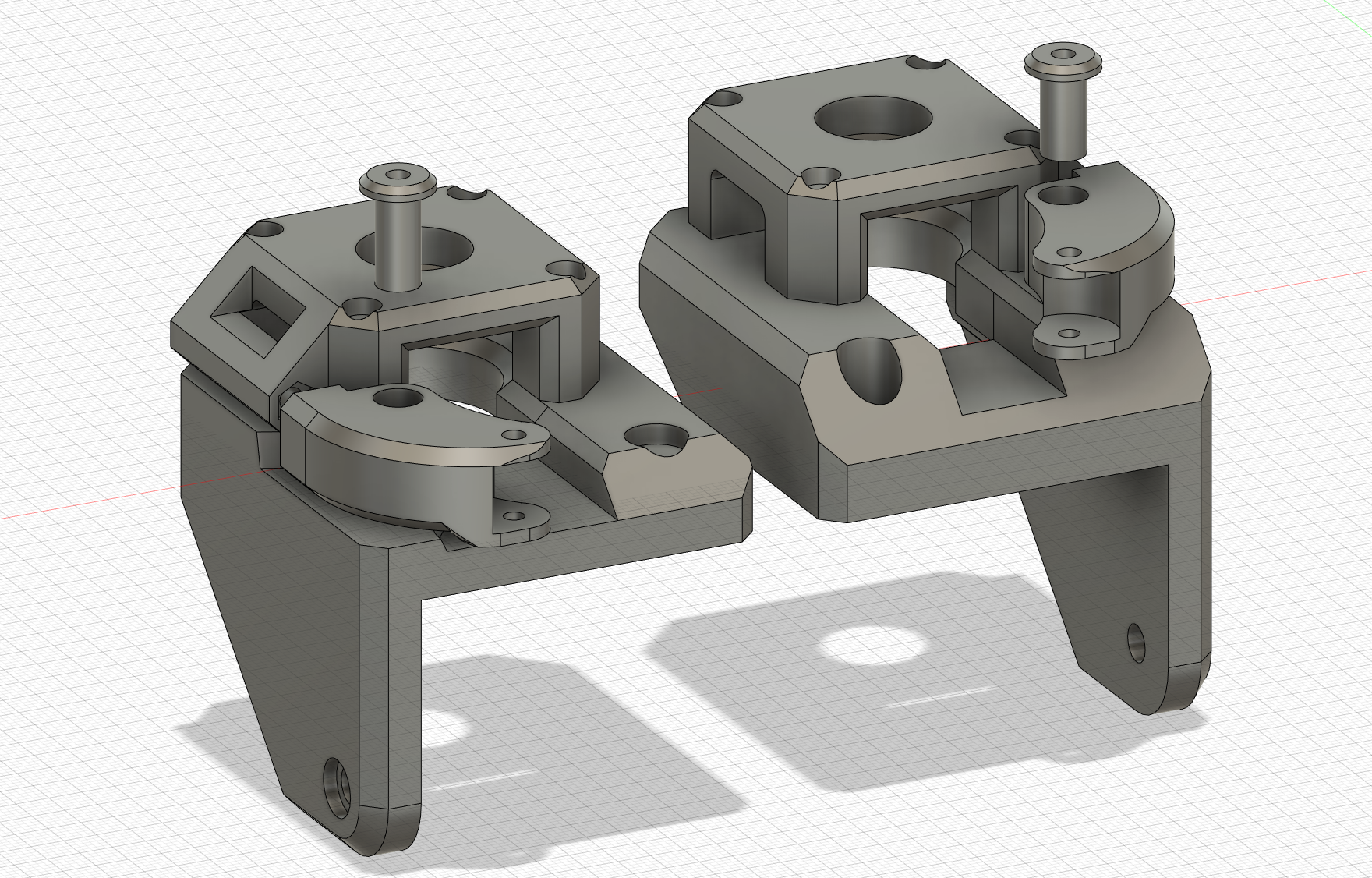

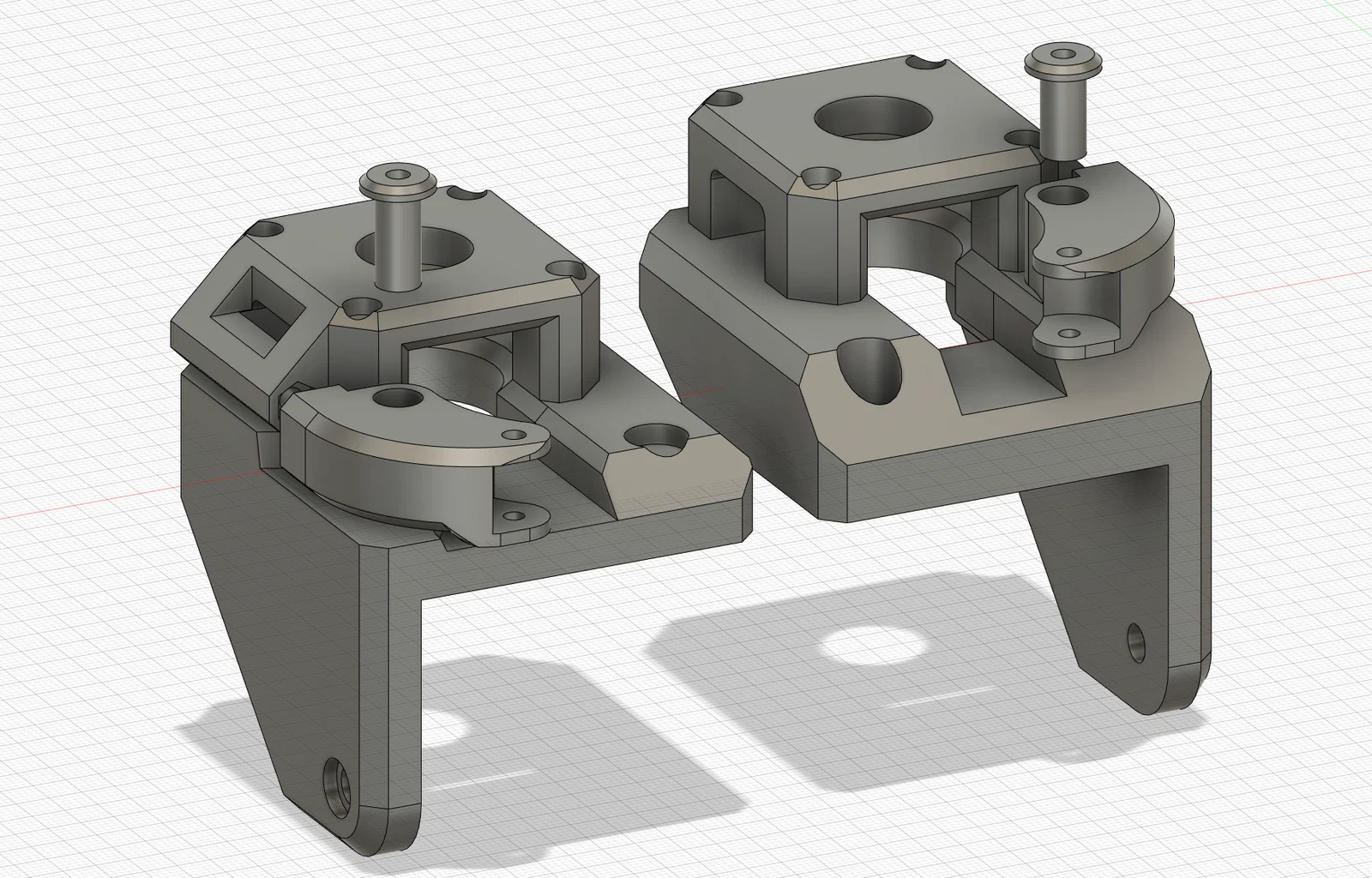

Để giải quyết vấn đề này, tôi đã tạo ra các giá đỡ động cơ X và Y dày, chắc chắn, với các vòng bi bổ sung giữ các đầu trục ở đúng vị trí và hỗ trợ thêm cho chúng. Động cơ Y cũng được đặt cao hơn để puli có thể lắp gần nó.

Các giá đỡ bao gồm bộ căng dây đai mềm tùy chọn. Chuyển động của chúng rất hẹp, vì chúng không được thiết kế để tạo lực căng chính cho dây đai, chỉ để tinh chỉnh nó. Thiết kế của giá đỡ cũng tính đến sự hiện diện của các tấm gia cố góc sau của khung. Vì vậy, nếu bạn có chúng, bạn không cần lo lắng về việc thiếu không gian. Nếu không, bạn nên mua và lắp đặt chúng.

Lưu ý: Các giá đỡ này không tự điều chỉnh để điều chỉnh độ căng của dây đai. Bạn sẽ cần điều chỉnh nó bằng cách siết chặt đúng độ dài của dây đai trên bộ phận trượt X, sau đó cuối cùng sử dụng bộ căng được cung cấp để tinh chỉnh nó.

Để thực hiện sửa đổi này, bạn sẽ cần:

Giá đỡ:

2 x vòng bi 625ZZ

3 x vít M5 15mm

3 x vít M5 10mm

6 x chèn V-Slot M5

8 x vít M3 30mm

Bộ căng tùy chọn:

2 x vít M3 40mm

2 x vít M3 30mm

2 x vít M3 20mm

2x đai ốc M3

2x đai ốc vuông M3

2 x puli trơn GT2 6mm 16T

2 x vòng đệm M3

2 x vòng đệm rộng M3

Lắp đặt:

Việc lắp đặt khá đơn giản. Đầu tiên, tháo các giá đỡ cũ và tháo các động cơ ra khỏi chúng. Rút các chèn M3 và đặt các chèn M5 mới, bốn cái ở trên cùng và thêm 2 cái ở hai bên của các thanh sau máy. Chèn 2 đai ốc vuông M3 vào các lỗ được chỉ định cho chúng ở dưới cùng của giá đỡ, sau đó vặn chúng vào máy in bằng vít M5.

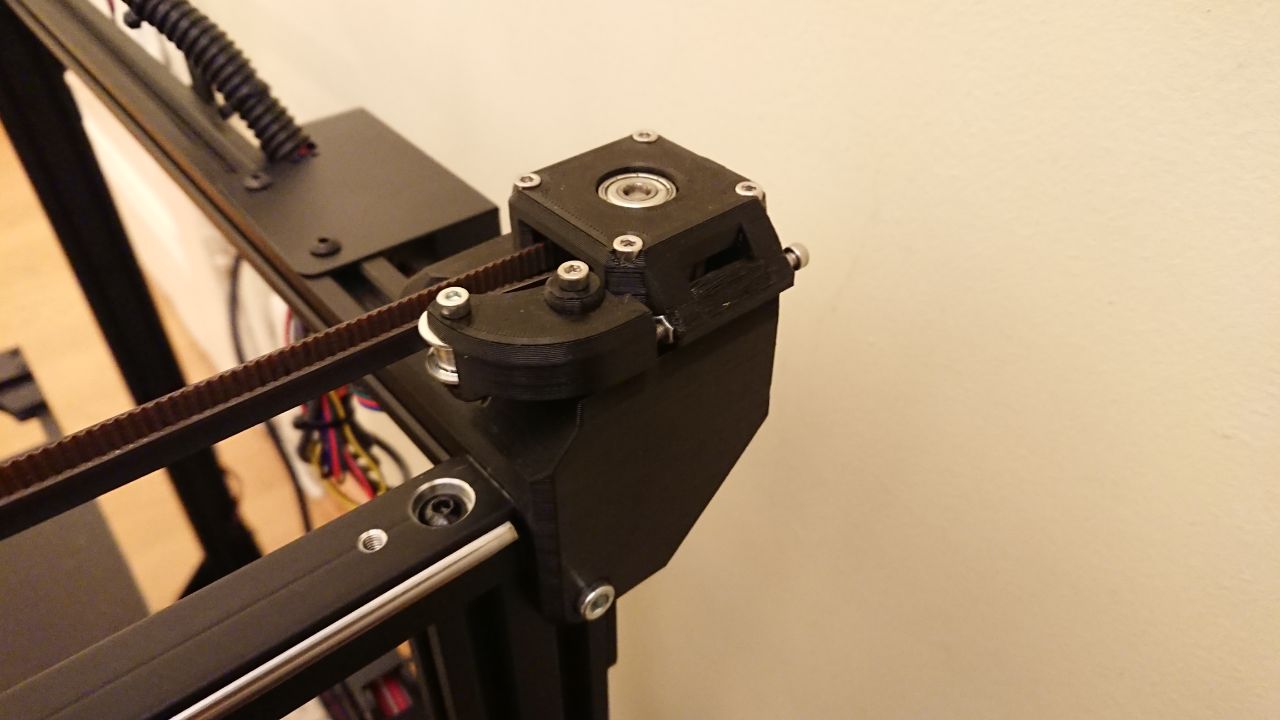

Đặt các vòng bi 625 vào các lỗ được chỉ định cho mỗi bộ phận Giá đỡ trên cùng. Bây giờ đặt động cơ từ bên dưới và vặn nó vào giá đỡ bằng 4 vít 30mm. Bạn có thể cần nới lỏng puli khỏi trục động cơ trước để điều chỉnh tốt hơn. Sau đó, bạn có thể siết chặt lại từ mặt trước của giá đỡ. Sau khi vặn động cơ, bạn có thể đóng dây đai quanh puli và gắn lại nếu cần.

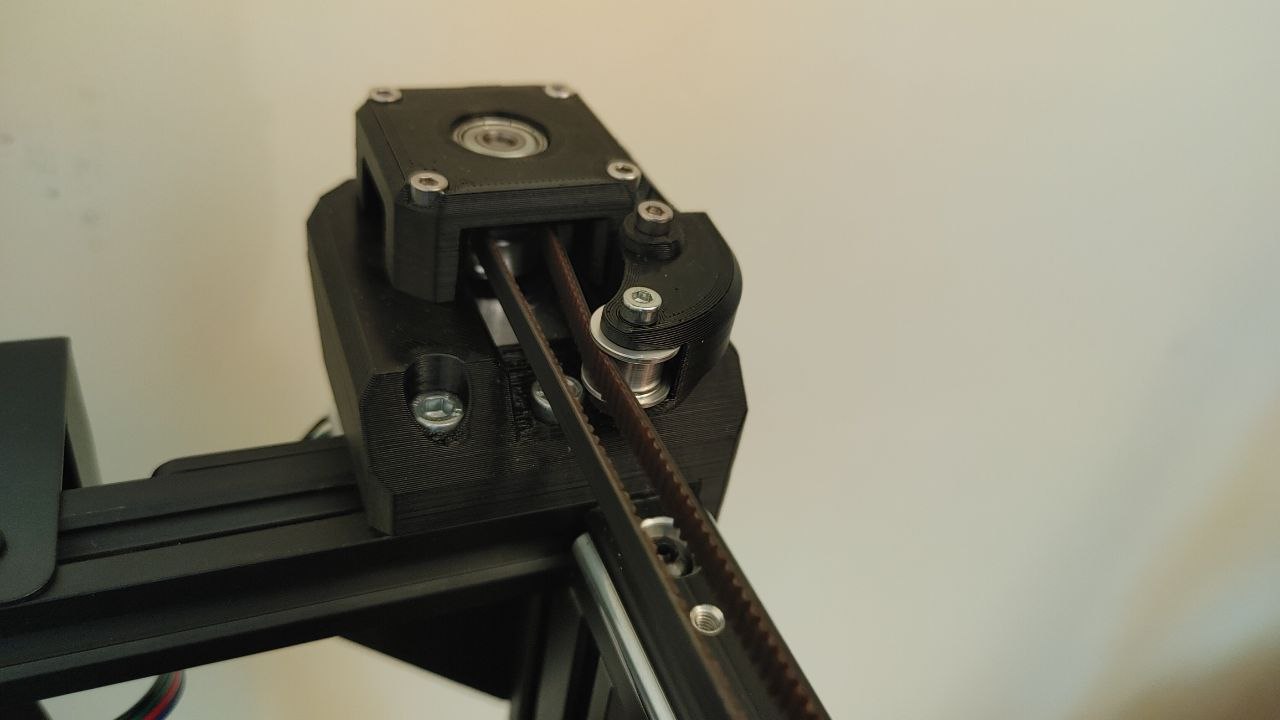

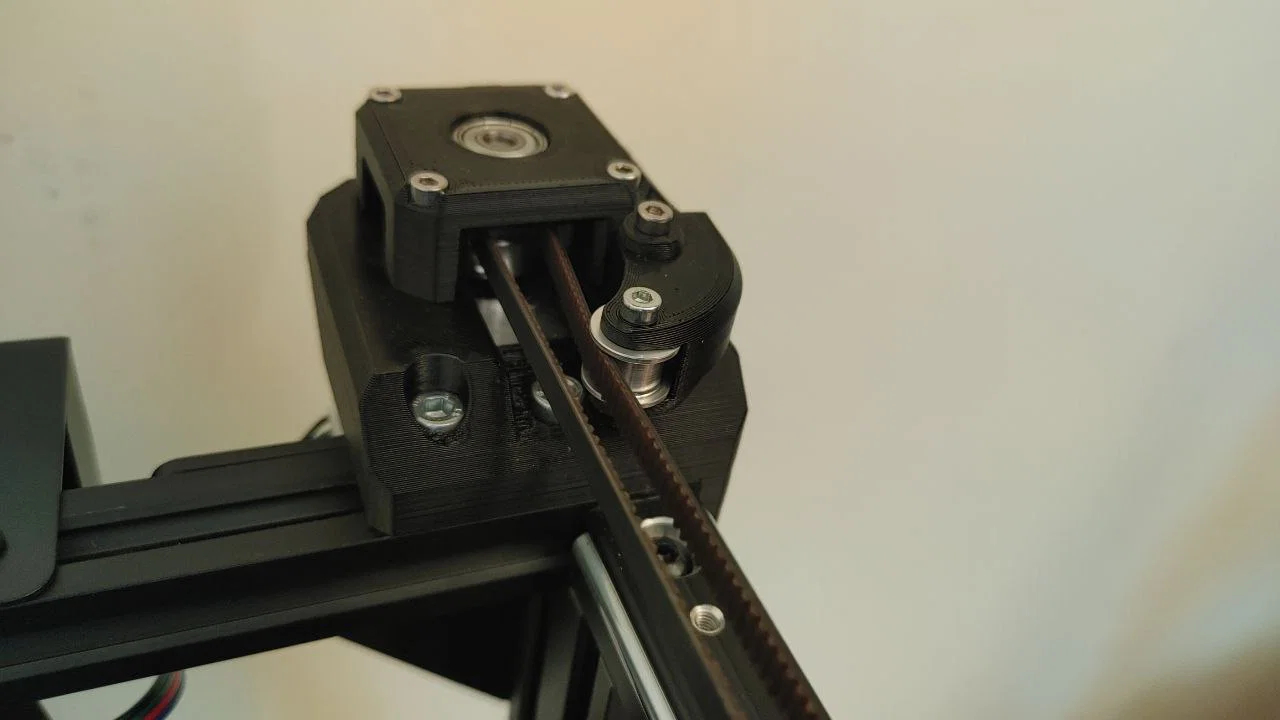

Nếu bạn muốn lắp bộ căng, trước tiên hãy lắp các puli trơn vào các giá đỡ của chúng. Chúng có phần nhô ra ở một bên để giữ puli, và từ phía bên kia bạn cần trượt vòng đệm M3 vào. Sau đó, sử dụng vít 15mm để cố định chúng. Bây giờ đặt ống lót in 3D vào giá đỡ, và lắp bộ phận đó vào giá đỡ, tách nó ra bằng vòng đệm M3 rộng, sử dụng vít 30mm.

Cuối cùng, đặt các đai ốc M3 vào các chỗ lõm trên đỉnh của cả hai giá đỡ, sau đó vặn các vít dài 40mm xuyên qua chúng. Chúng sẽ được sử dụng để điều chỉnh độ căng tinh cho dây đai.

In 3D:

Các bộ phận được thiết kế để giảm thiểu lượng vật liệu hỗ trợ cần thiết, mặc dù có một số bộ phận yêu cầu chúng. Đó là giá đỡ động cơ bên trái (X) và các cánh tay căng. Phần còn lại của các bộ phận có thể được in với các cầu nối thông thường, mặc dù nếu bạn muốn các cầu nối đẹp hơn, bạn cũng có thể sử dụng vật liệu hỗ trợ ở đó. Các lỗ cho vít M5 được thiết kế có lớp chắn 0.2mm có chủ đích để hỗ trợ việc in, vì vậy bạn không cần phải lo lắng về chúng. Ngay sau khi in, hãy sử dụng vật sắc nhọn để đục qua lớp hỗ trợ này.

Trong PrusaSlicer, sử dụng Painting Supports để vẽ chúng lên phần nhô ra của giá đỡ X và bộ giữ bộ căng. Tùy chọn cũng có thể vẽ bên dưới cầu nối giữa của giá đỡ Y và cả hai bộ phận phía trên.

Cài đặt máy in:

Lớp 0.20, 4 hoặc nhiều hơn lớp ngoại vi, 20% lưới điền.

Chất liệu: Khuyến nghị ABS hoặc PET. PLA có thể bắt đầu bị biến dạng do nhiệt từ động cơ (mặc dù chưa được thử nghiệm).
