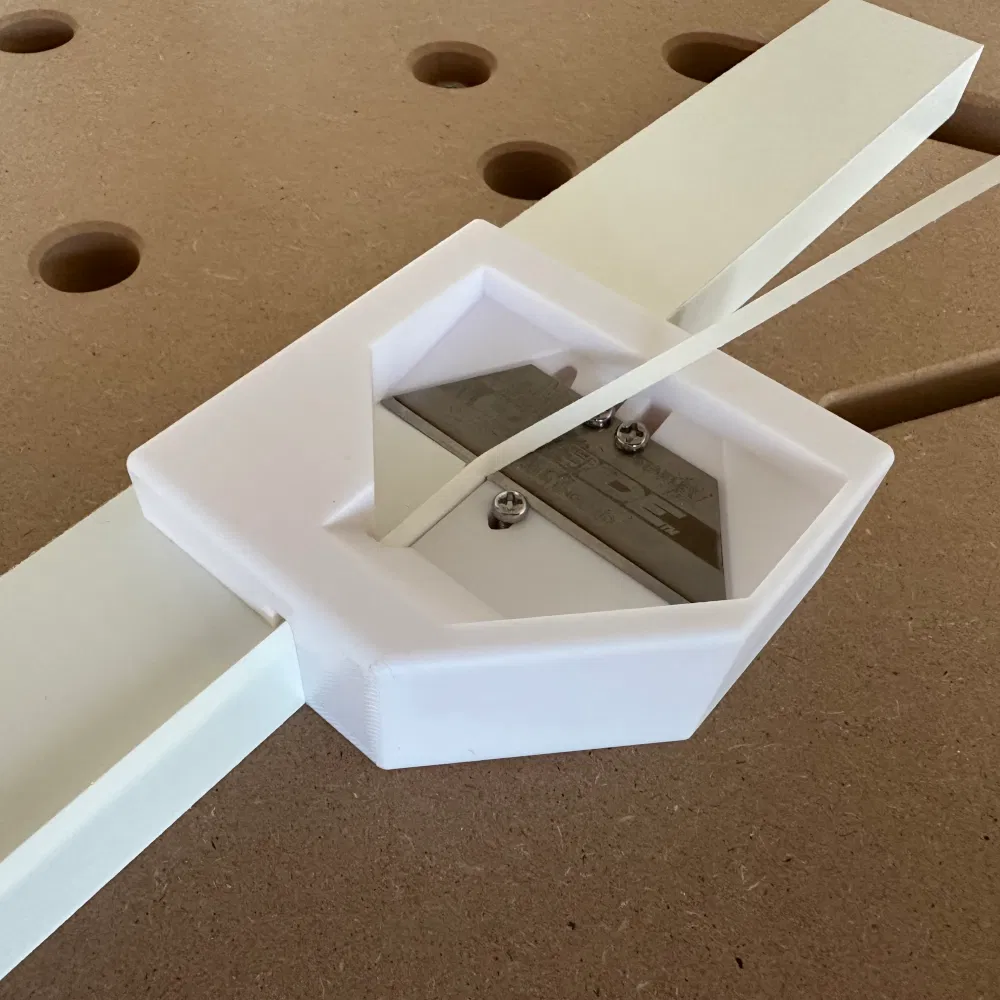

Dụng Cụ Cắt Cạnh Băng Gỗ

Tôi thích ý tưởng của JMAW về chiếc . Tiếc là nó không hoạt động tốt lắm với tôi. Tôi muốn một mẫu mà lưỡi dao có thể được cố định trực tiếp vào mẫu bằng một vài con ốc và đai ốc, thay vì dùng kẹp. Bởi vì không gian giữa kẹp và thân có thể tích tụ nhiều bụi bẩn. Hơn nữa, việc cố định lưỡi dao bằng ốc ở cả hai mặt đảm bảo rằng nó không thể di chuyển. Tôi cũng muốn một mẫu nhỏ hơn, tốn ít nhựa in hơn. Vì vậy, đây là mẫu cắt cạnh băng gỗ của riêng tôi :-)

Bạn cần:

• 2x ốc M3x20
• 1x ốc M3x16
• 3x đai ốc M3
• Lưỡi dao tiện ích Stanley Carbide (hình thang). Các lưỡi dao khác (dài 62 mm, rộng 19 mm) có thể hoạt động, nhưng chúng cũng có thể có kích thước hoặc lỗ khoan khác nhau, điều này sẽ gây ra vấn đề.

Hướng dẫn:

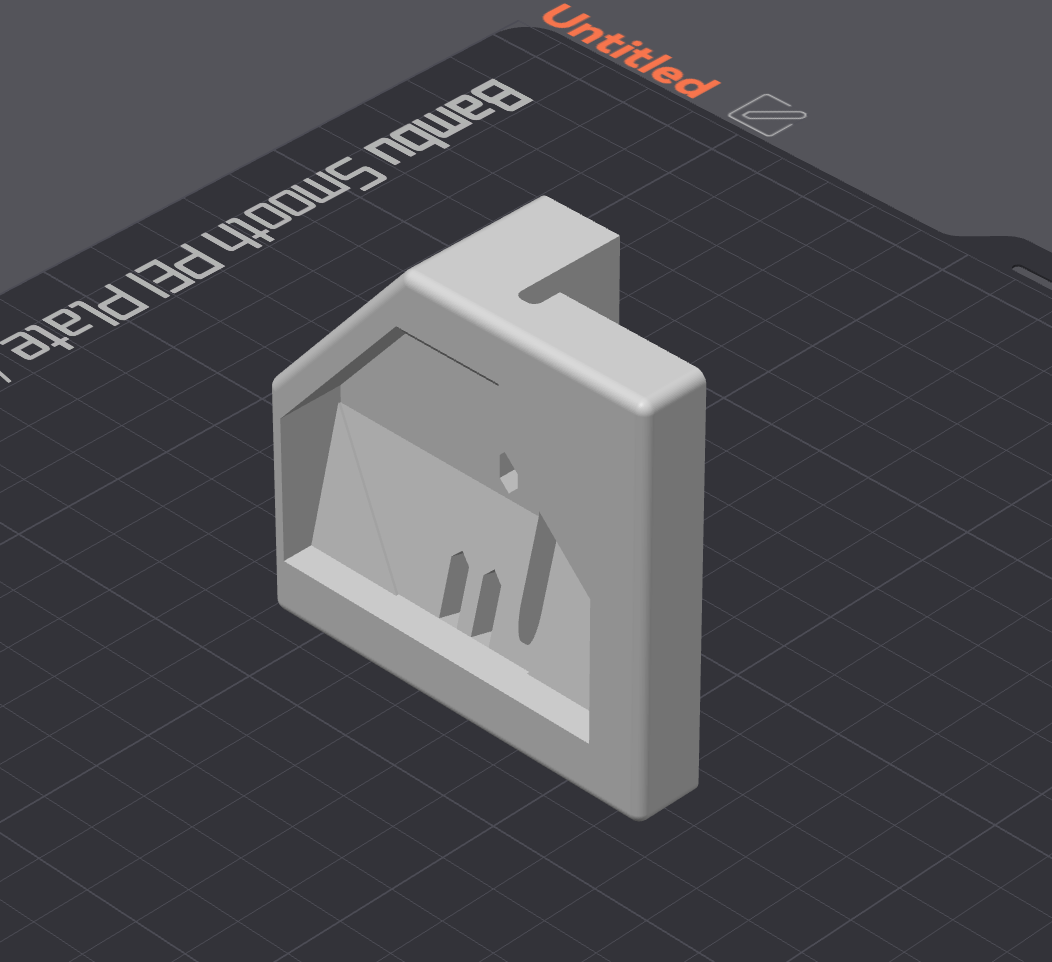

1. In mẫu. Nếu bạn in như trong hình dưới đây thì không cần hỗ trợ. Tôi đã sử dụng chiều cao lớp là 0.08mm, nhưng 0.2mm cũng nên hoạt động. Thứ tự in tường nên là “trong/ngoài/trong” để có độ chính xác về kích thước. Tôi đã sử dụng 3 lớp tường/chu vi và 15% độ đặc ruột Gyroid.

2. Luồn các con ốc M3 qua các lỗ như trong hình và gắn chúng vào các đai ốc M3 mà bạn thêm vào từ phía sau. Giữ mọi thứ lỏng cho đến khi bạn đặt lưỡi dao vào bước tiếp theo.

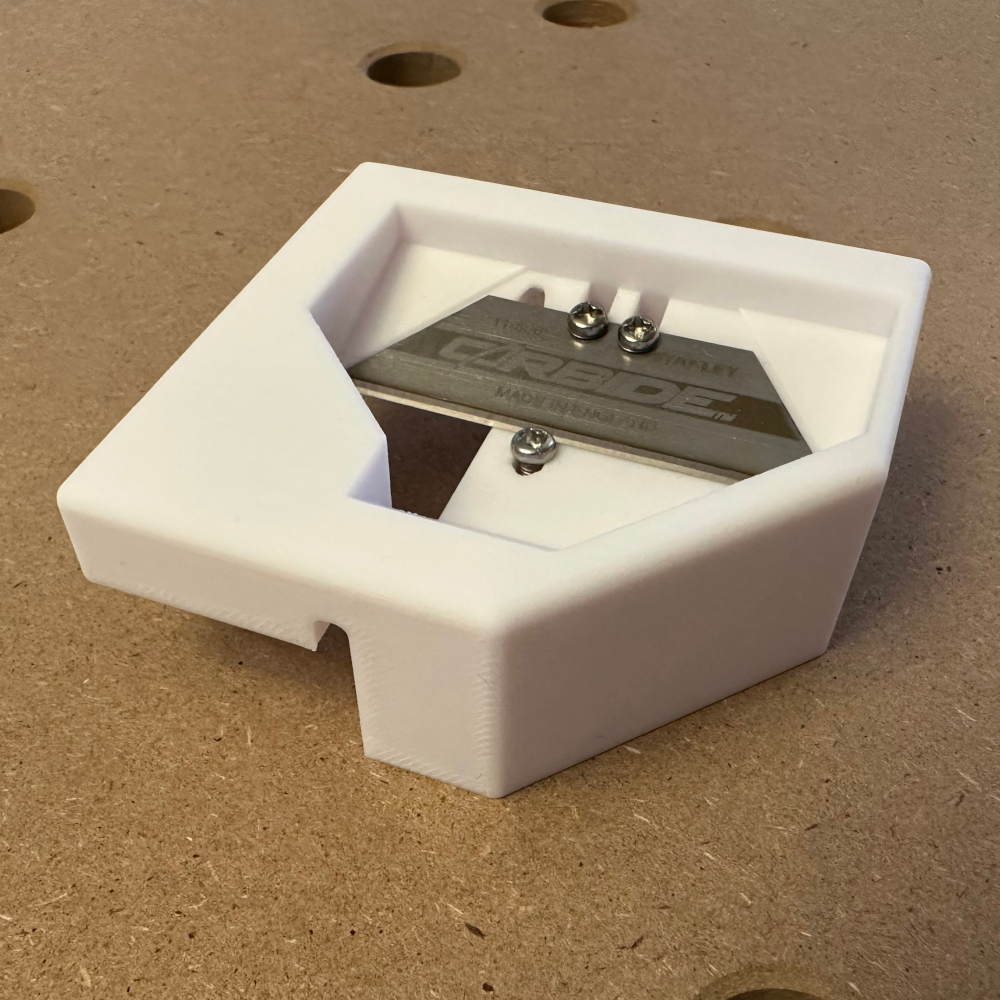

3. Đặt lưỡi dao lên phần dốc lớn. Sau đó trượt nó xuống cho đến khi nó chạm vào phần dưới của mẫu, phần này sẽ ở cùng mặt phẳng với chi tiết gia công của bạn sau này. Nhìn từ phía dưới để đảm bảo lưỡi dao thực sự chạm vào mẫu, như trong hình sau:

   Lưu ý rằng lưỡi dao không nhất thiết phải chạm vào toàn bộ phần dốc. Sẽ ổn nếu có một khoảng trống giữa phần dốc và lưỡi dao. Lưỡi dao sẽ được giữ cố định bởi ba con ốc. Ít nhất là ở giữa nơi việc cắt sẽ diễn ra.
4. Siết chặt các con ốc. Chúng nên ép lưỡi dao xuống và ngăn nó di chuyển tới lui.
