Vỏ Cảm Biến Độ Ẩm (DHT22, Wemos D1 mini) Có Khay Pin 1

9 hình

DIY

Vỏ Cảm Biến Độ Ẩm (DHT22, Wemos D1 mini) Có Khay Pin

Tác giả cwohltat_445770

Lượt tải
147
Lượt thích
83
Lượt coi
1.572

File 9 9,8 MB

  • sensor_case_top_1766341814.stlSTL · 53,4 KB
  • shell_modifier_1766341815.stlSTL · 202,2 KB
  • sensor_case_bottom_1766341817.stlSTL · 600,2 KB
  • sensor_case_bottom_modifier_1766341818.stepSTEP · 67,6 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#172444
Danh mục
DIY
Ngày đăng

Mô tả

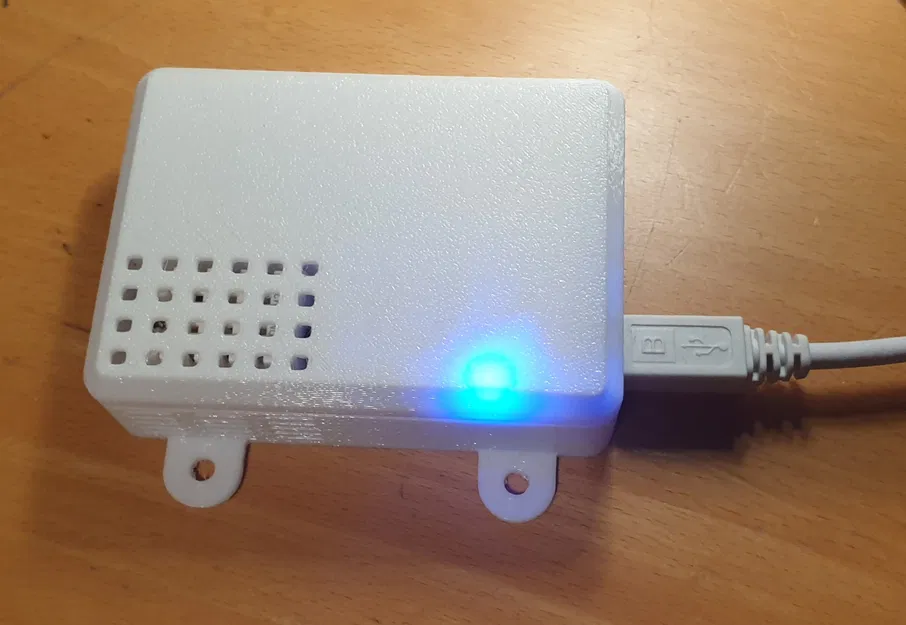

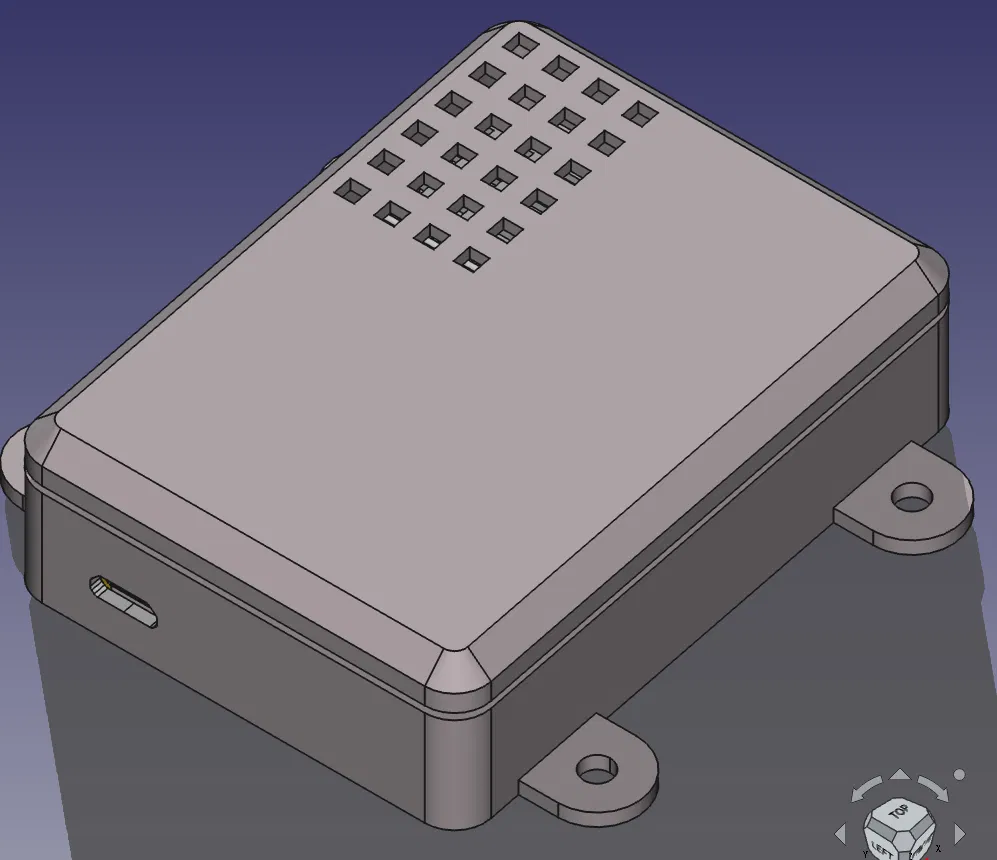

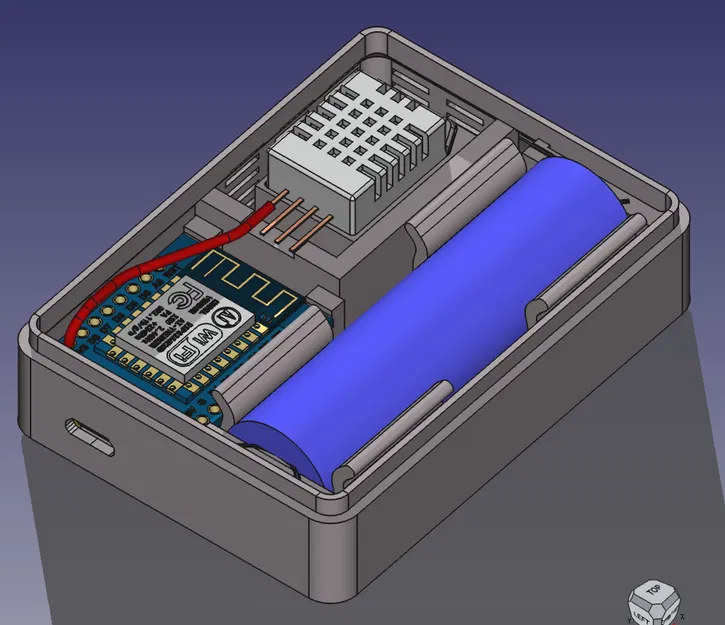

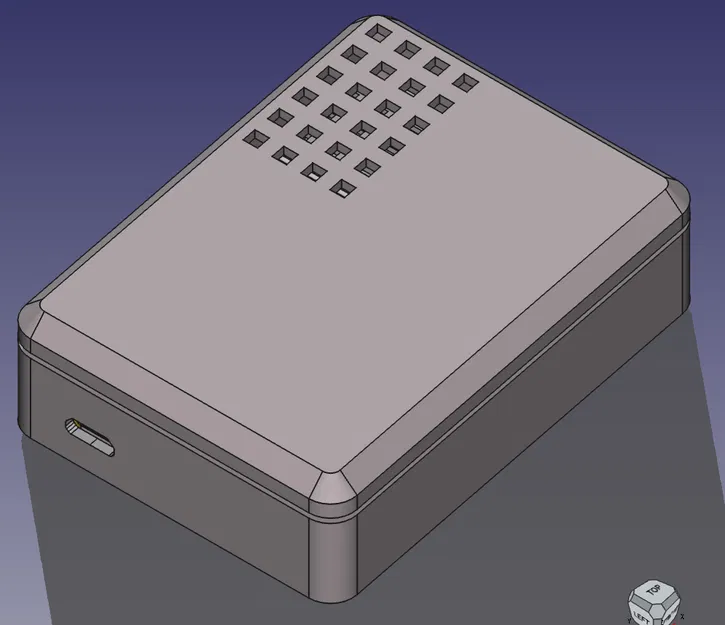

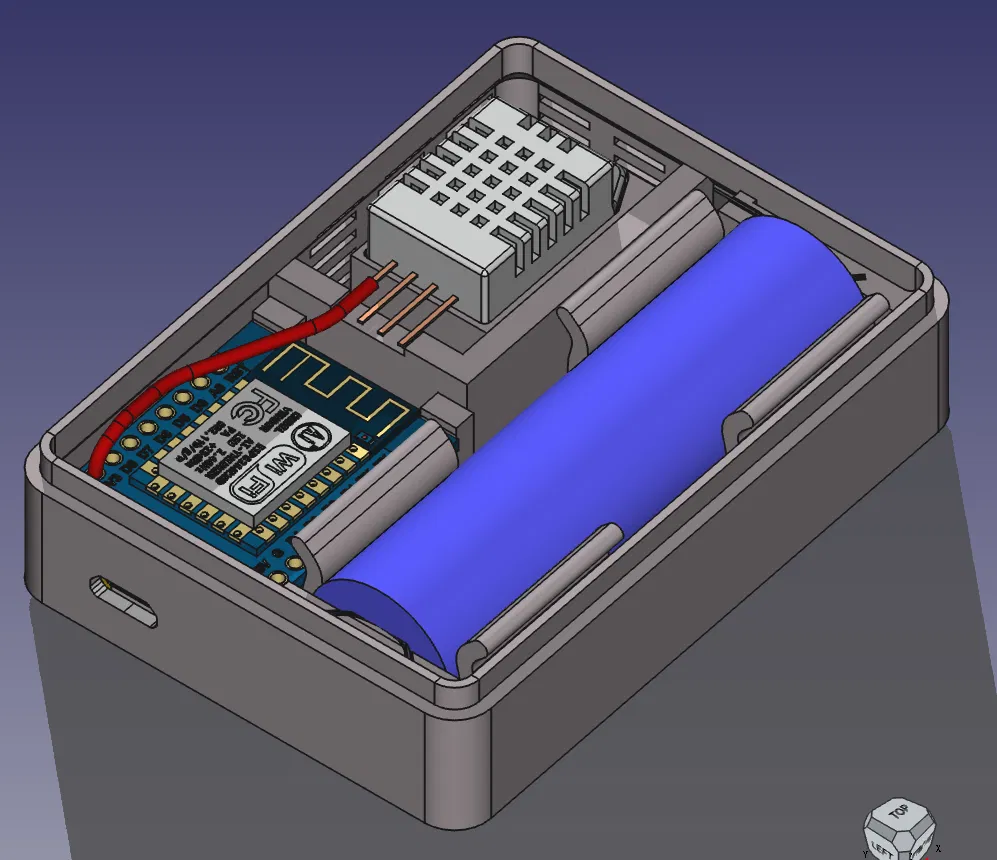

Cái vỏ cho hệ thống cảm biến độ ẩm gồm cảm biến DHT22, bo mạch Wemos D1 Mini, khay pin 18650 và module sạc pin.

Đặc điểm:

  • Cảm biến được cách ly nhiệt với các linh kiện điện tử khác
  • Nắp đậy giữ chặt bằng khớp ép

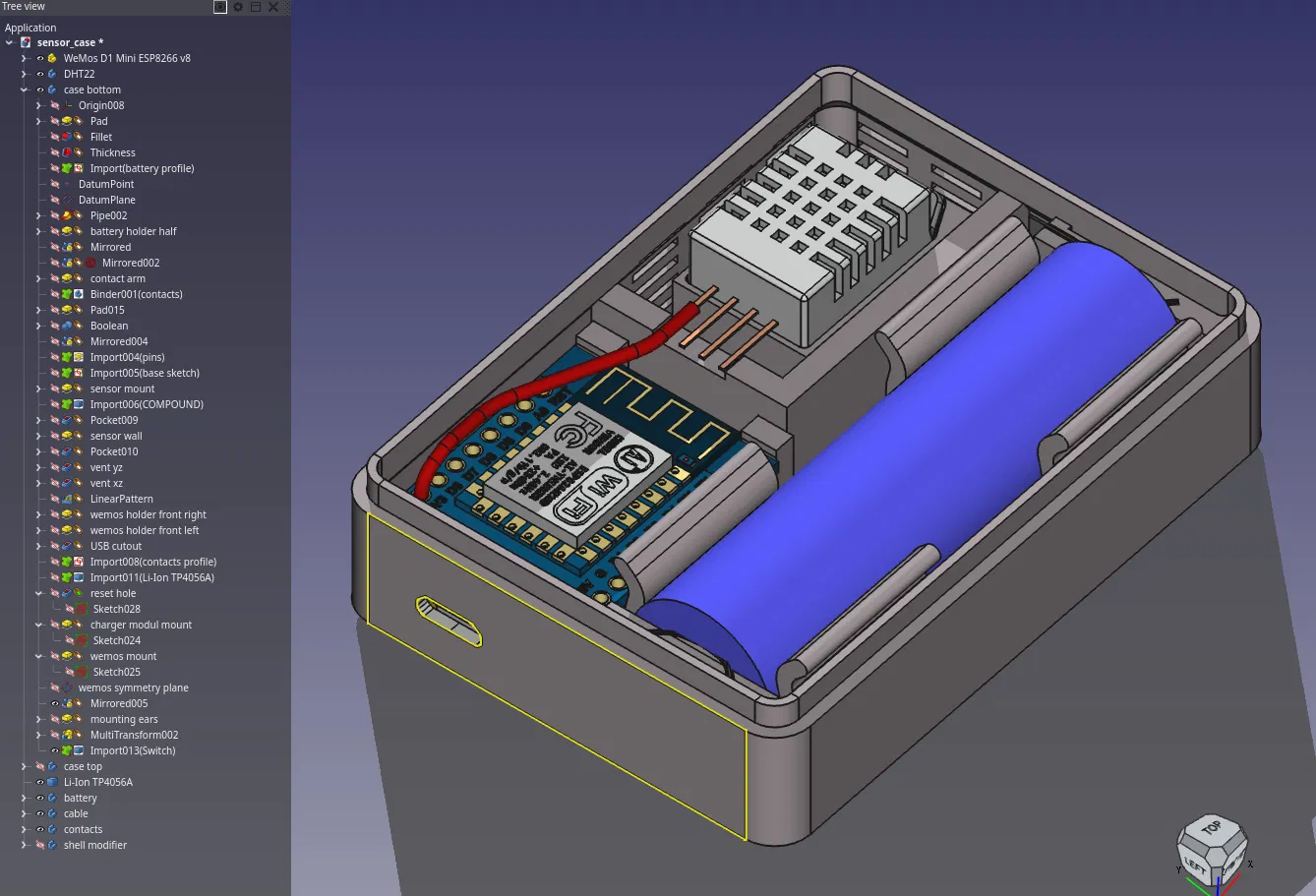

  • Thiết kế tham số, có file nguồn đi kèm (có thể thay đổi kích thước bằng nhánh Realthunder của FreeCAD)

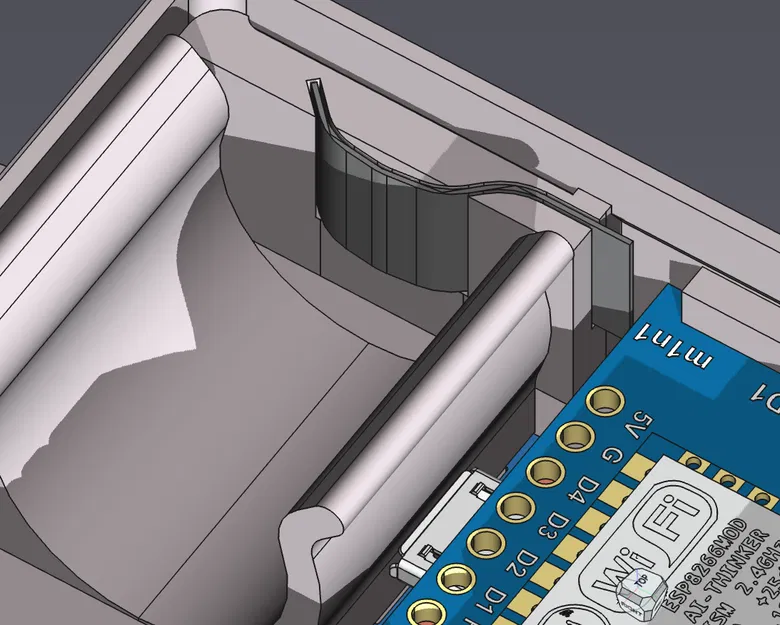

  • Các điểm tiếp xúc pin làm bằng dải niken (rộng 8mm)
  • Tai gắn

Lắp ráp

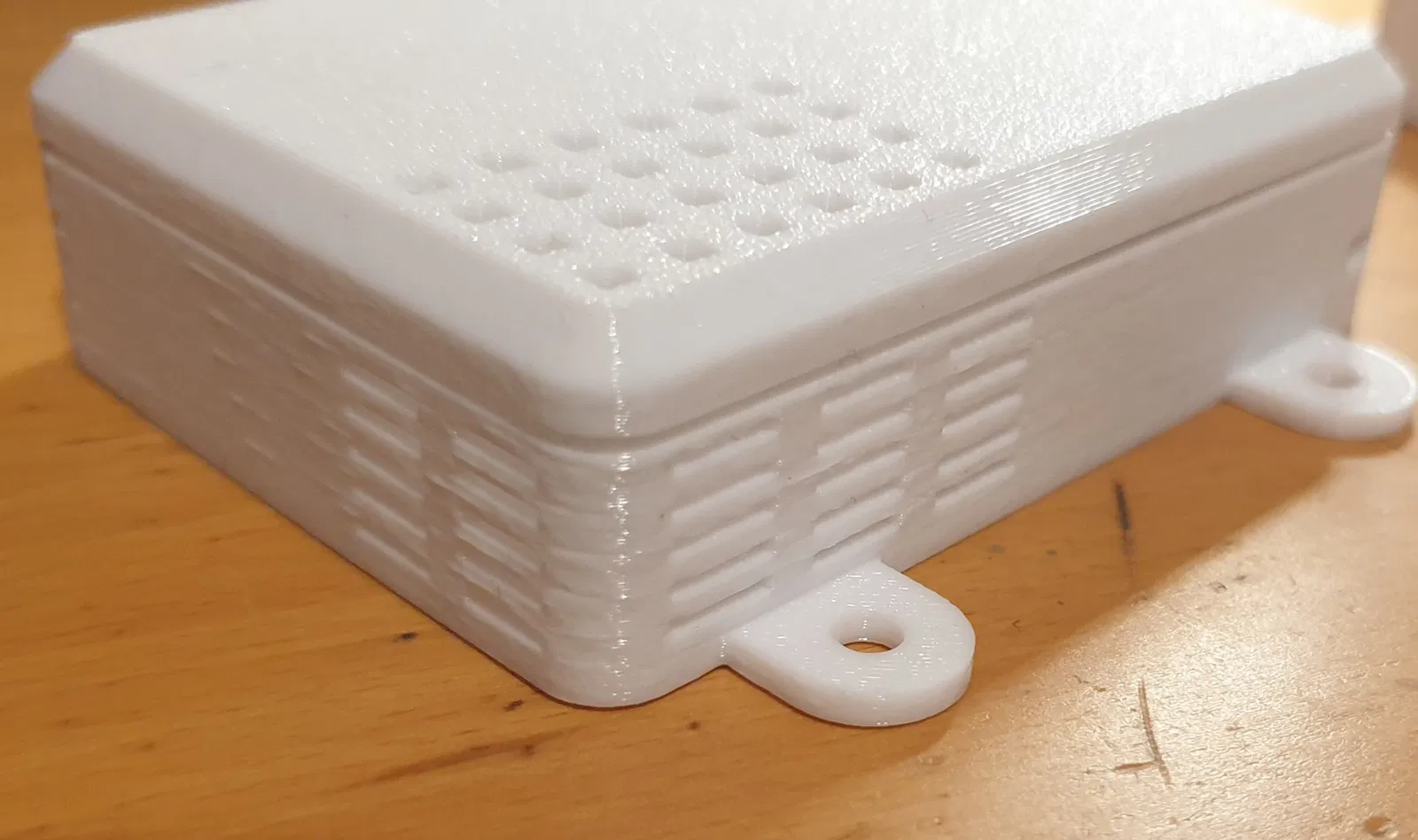

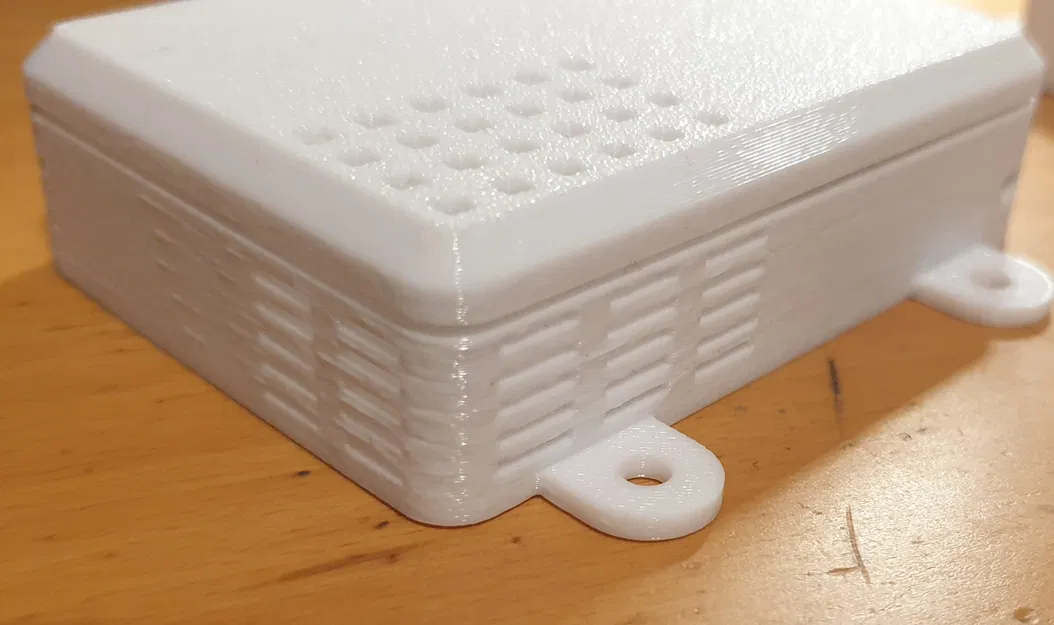

Tôi đã in nó với một lớp fuzzy skin nhỏ (0.04mm). Modifier dùng cho việc đó, chỉ có bề mặt ngoài mới được gán fuzzy skin.

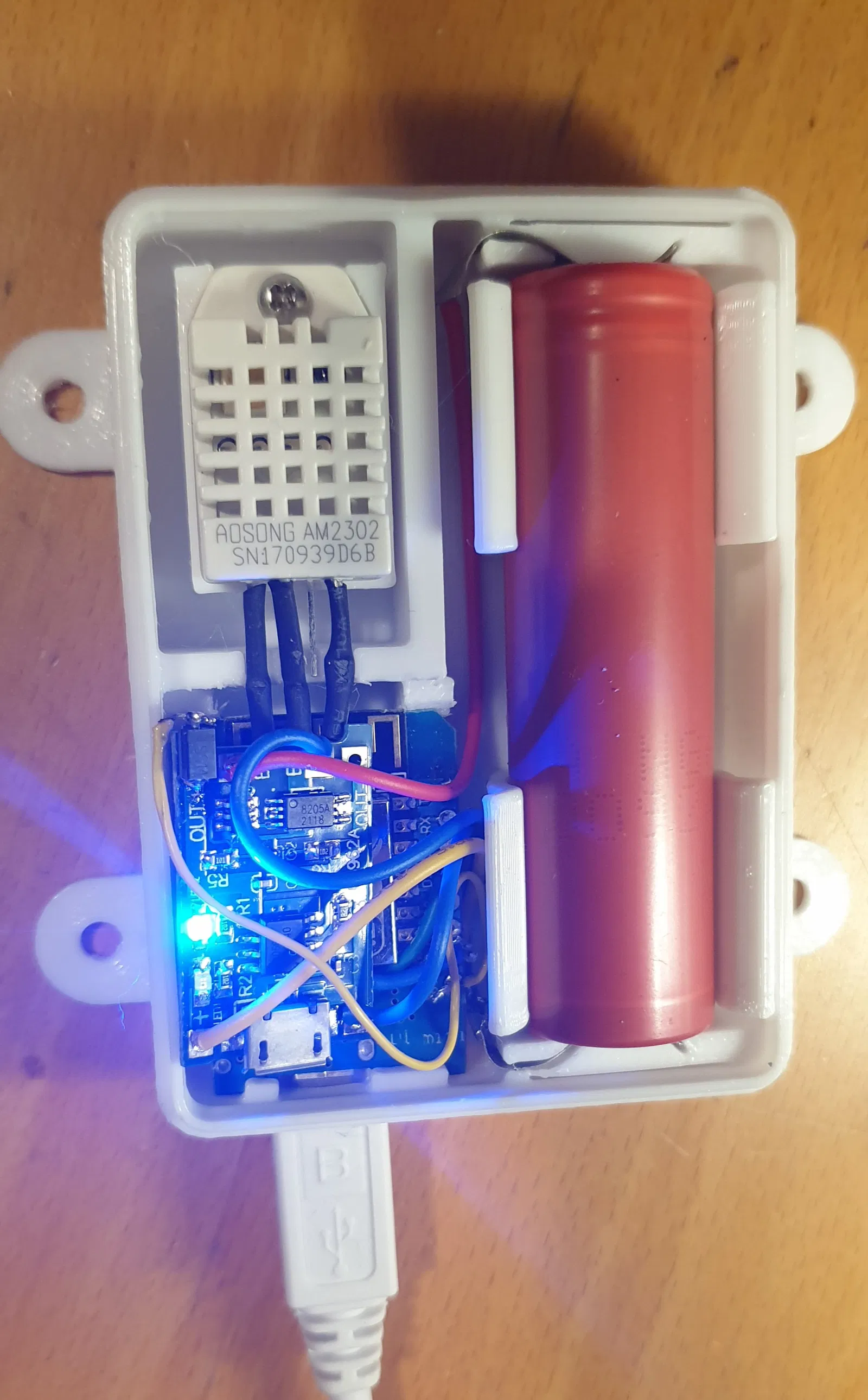

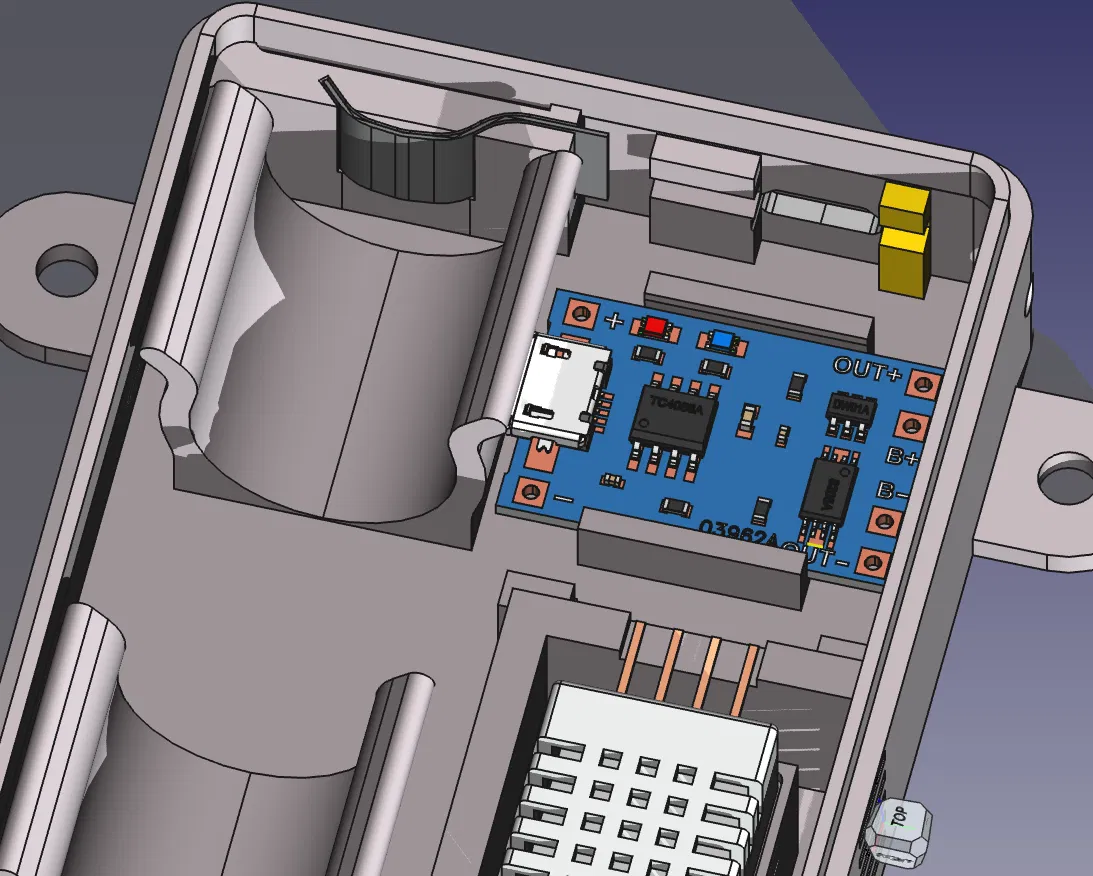

Bo mạch được giữ bằng ma sát. Cuối cùng tôi đặt bo mạch sạc lên trên để có thể nhìn thấy đèn LED.


File STEP của module sạc:
https://grabcad.com/library/tc4056a-charger-module-5v-1a-usb-micro-1

File STEP của Wemos D1 Mini:
https://www.thingiverse.com/thing:4965441

Coi thêm Ẩn bớt

Thông số in

Định dạng
fcstdstepstl
Số file mô hình
9
Tổng dung lượng
9,8 MB
File lớn nhất
7,5 MB
