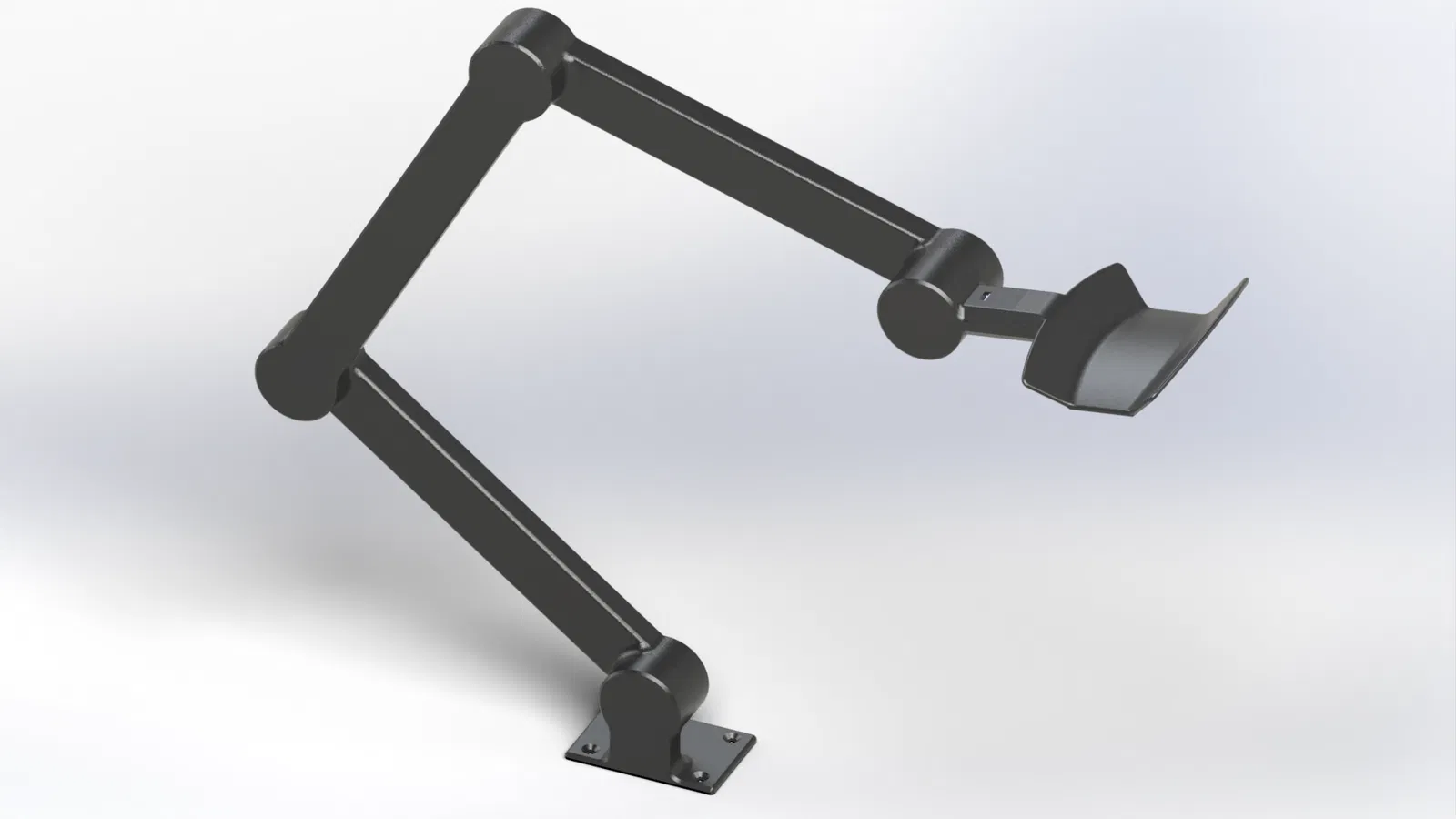

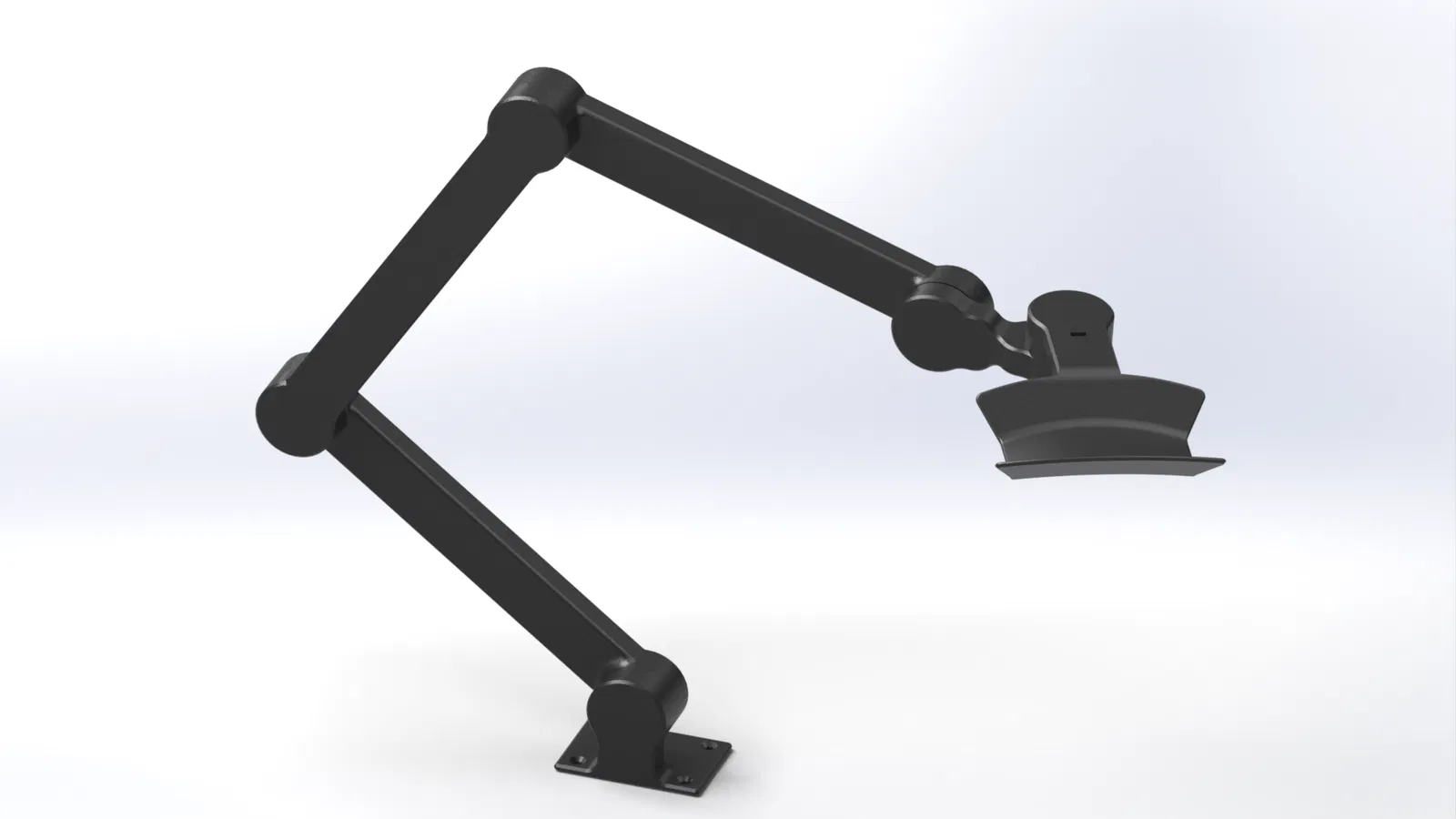

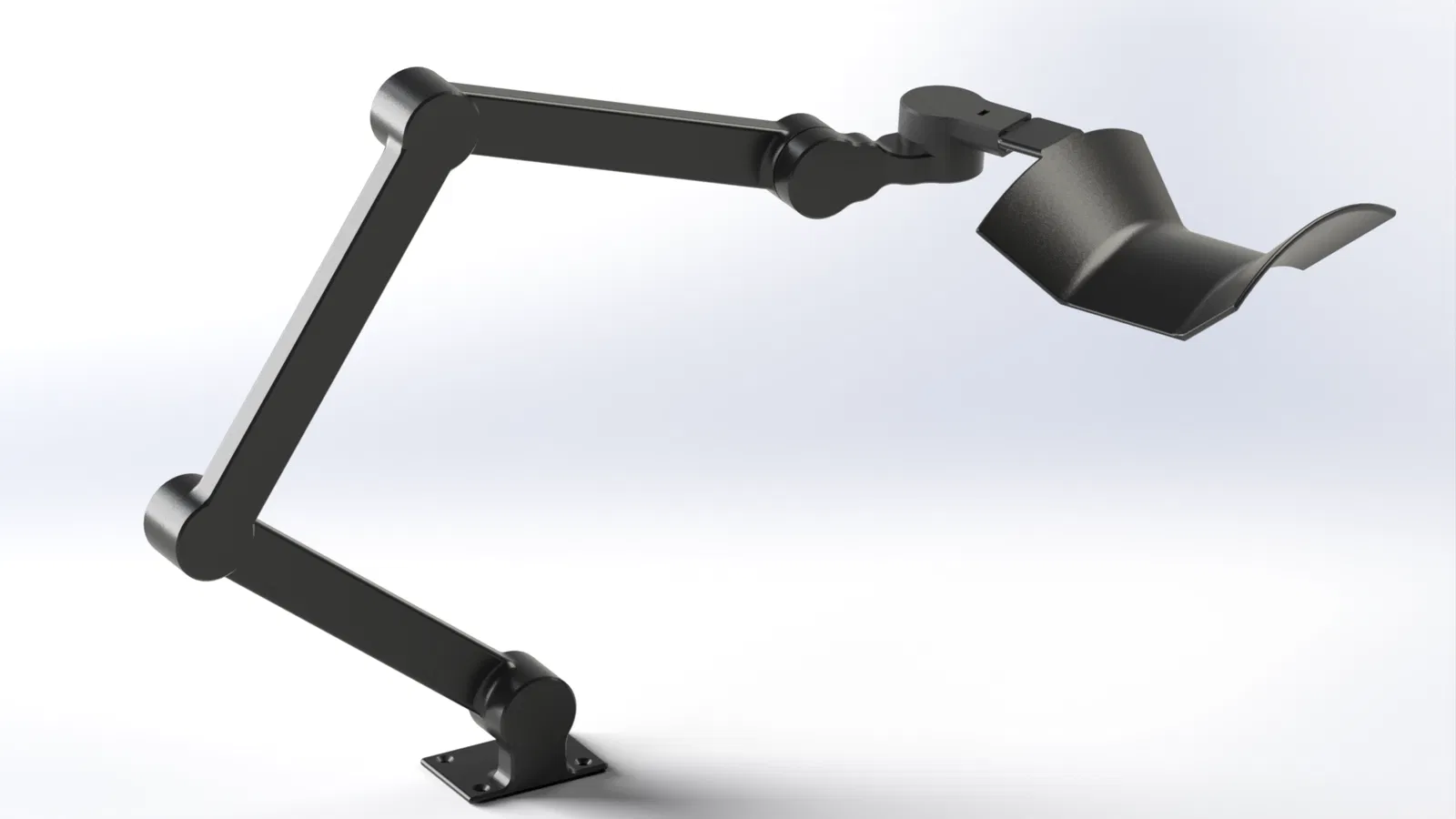

Cánh Tay Khớp Nối Mô-đun Khóa Nam Châm

Phần cứng duy nhất bạn cần là 10x3 nam châm, còn lại mọi thứ đều được in 3D hoàn toàn và chỉ cần lắp ráp.

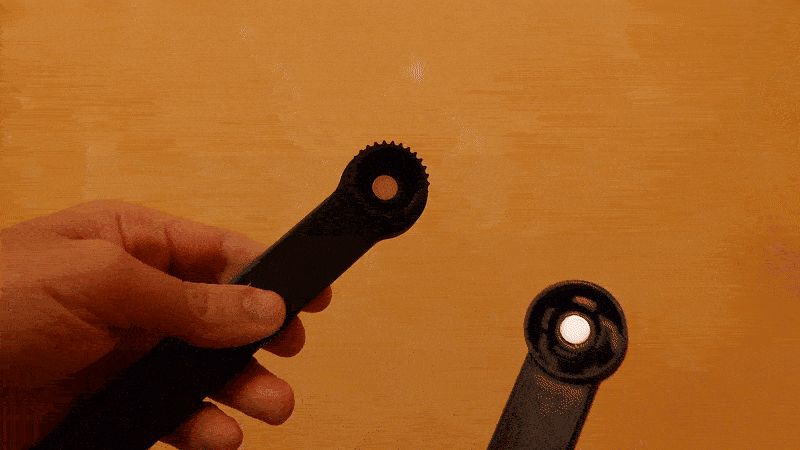

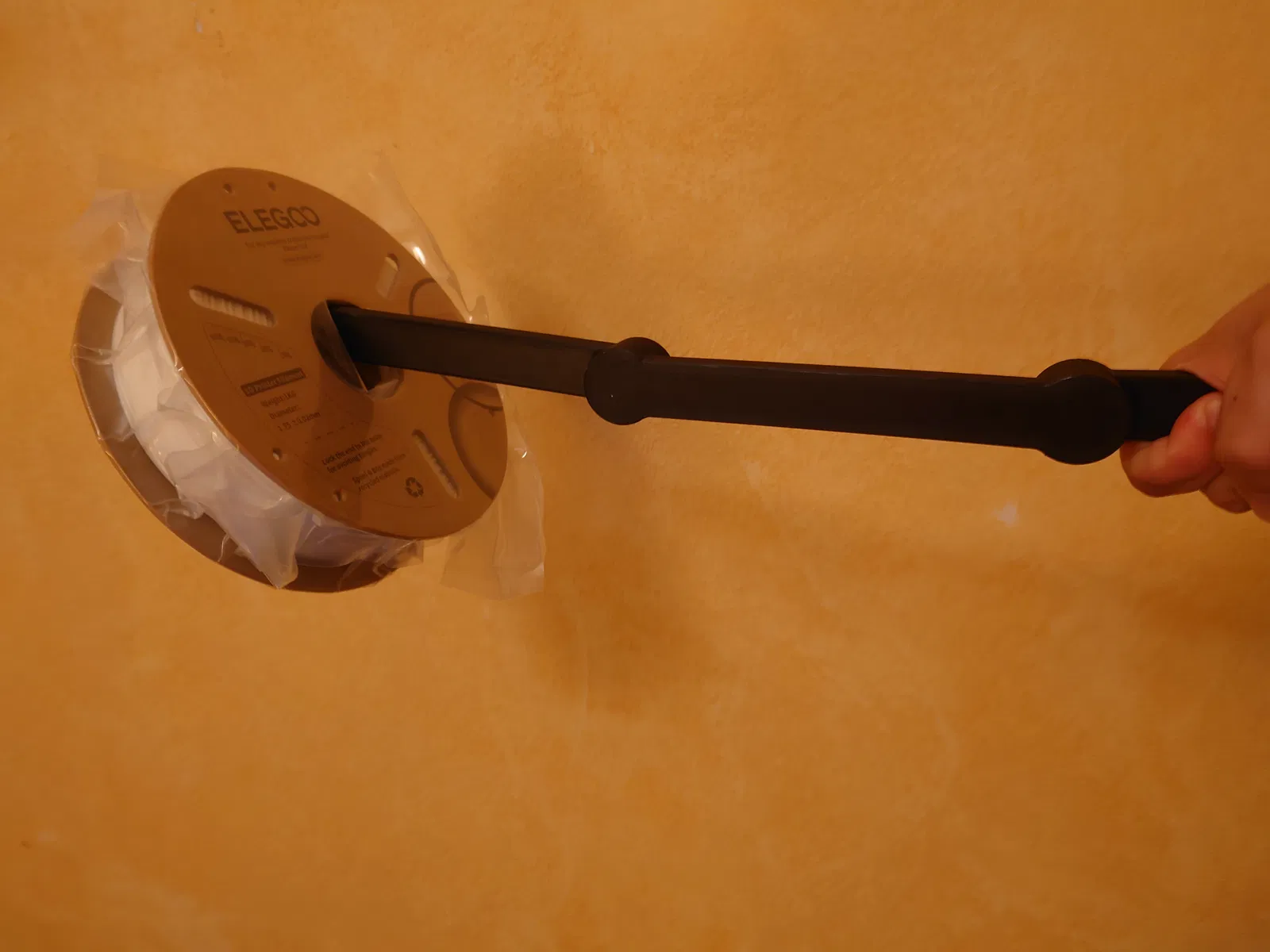

Cực kỳ dễ lắp ráp, chỉ cần in các bộ phận, dán nam châm vào khe của nó và ghép chúng lại với nhau. Khi đã khóa, nó có thể chịu được trọng lượng đáng kể theo chiều dọc, và chắc chắn đủ cho hầu hết các ứng dụng theo chiều ngang nếu bạn sử dụng bộ phận xoay 90 độ.

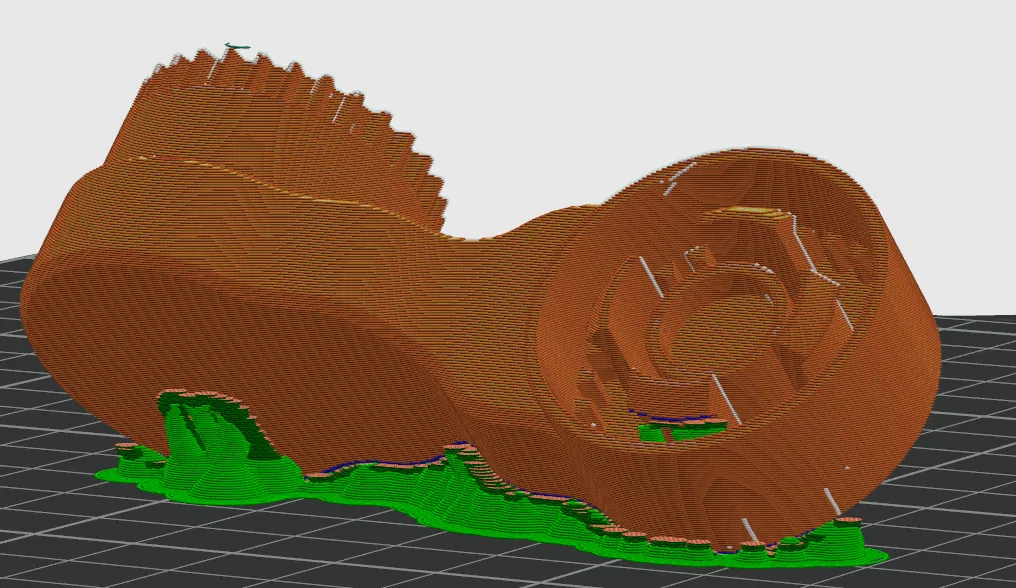

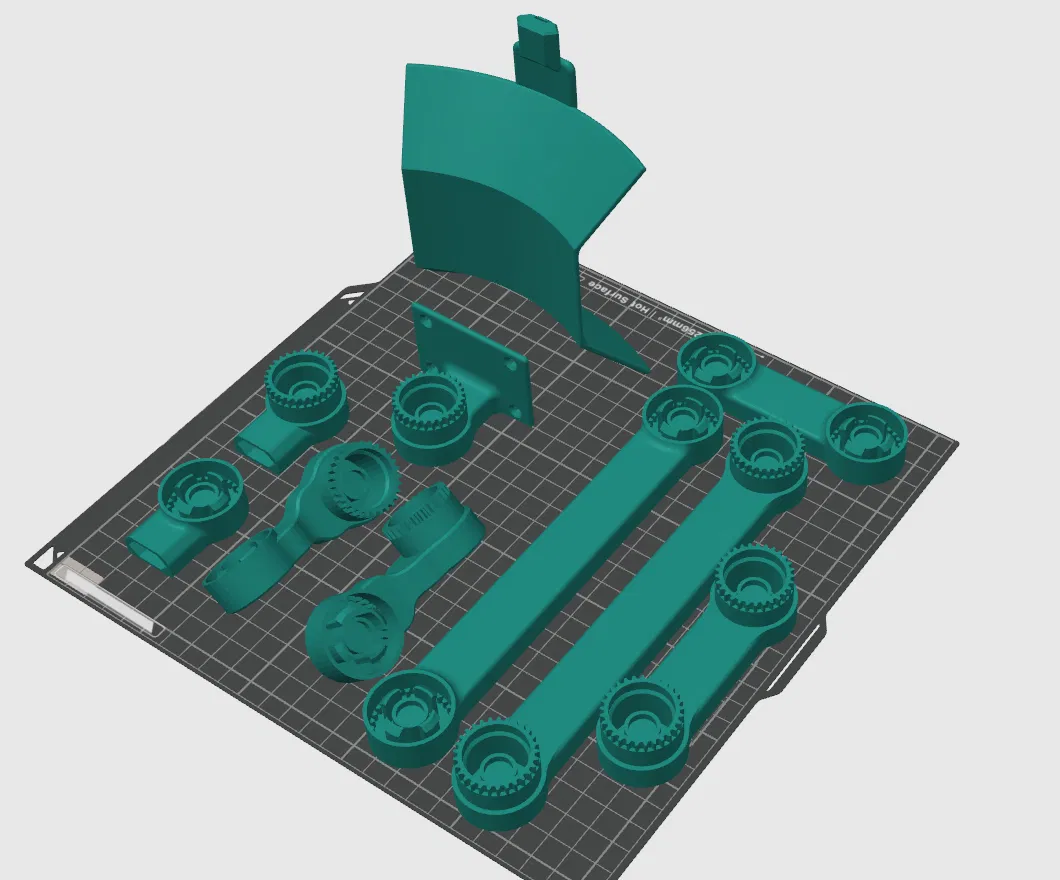

Mọi thứ đều có thể in mà không cần support, ngoại trừ các bộ phận xoay 90 độ và giá đỡ tai nghe. Đối với những bộ phận này, tôi khuyên bạn nên in chúng theo cùng hướng như trong hình và vẽ một vài cm support ở phần đế để chúng không bị rơi ra trong quá trình in.

Hiện tại, nó đi kèm với một đế đơn giản cho ốc m3 và một giá đỡ tai nghe, nhưng trong các tệp bạn sẽ tìm thấy các phần trống cho cả hai bộ phận bản lề và đầu nối push-in đực, sẽ khá dễ dàng để thêm bất cứ thứ gì bạn cần vào đó.

*Đã thêm giá đỡ tai nghe nhỏ hơn, cần ít hơn một nửa lượng filament so với cái lớn hơn và dễ in hơn

**Đã thêm kẹp trong bản remix

***Thiết kế lại các đầu nối cho phụ kiện, giờ đây chúng hoạt động trên cả bốn hướng và tôi đã đảo 'mặt đực' và 'mặt cái' để dễ dàng thiết kế và in các bộ phận đính kèm mà không gặp các vấn đề và phần nhô ra khác nhau.

****Đã thêm một số tệp .step, hãy cho tôi biết nếu bạn cần tệp cụ thể nào.

*****Đã thêm bản lề có đầu nối cái cho các bộ phận xoay 90 độ dễ in.
