Hướng dẫn giảm căng cáp USB cho Elegoo Centauri Carbon

CẬP NHẬT! Elegoo đã giải quyết vấn đề.

Có một giải pháp khả thi, mà họ đã phác thảo trong một bài đăng Reddit. Bài đăng này khuyến khích bạn truy cập vào liên kết sau và yêu cầu một sợi cáp mới. Tôi đề nghị mọi người nên làm điều này càng sớm càng tốt. https://www.elegoo.com/pages/cc-support

Thông Báo Nhanh

Chúng tôi khuyến khích mọi người "remix" mẫu này với bất kỳ cải tiến nào, hoặc bổ sung, chẳng hạn như bộ nâng (riser) hoặc kẹp (clip).

Mô Tả

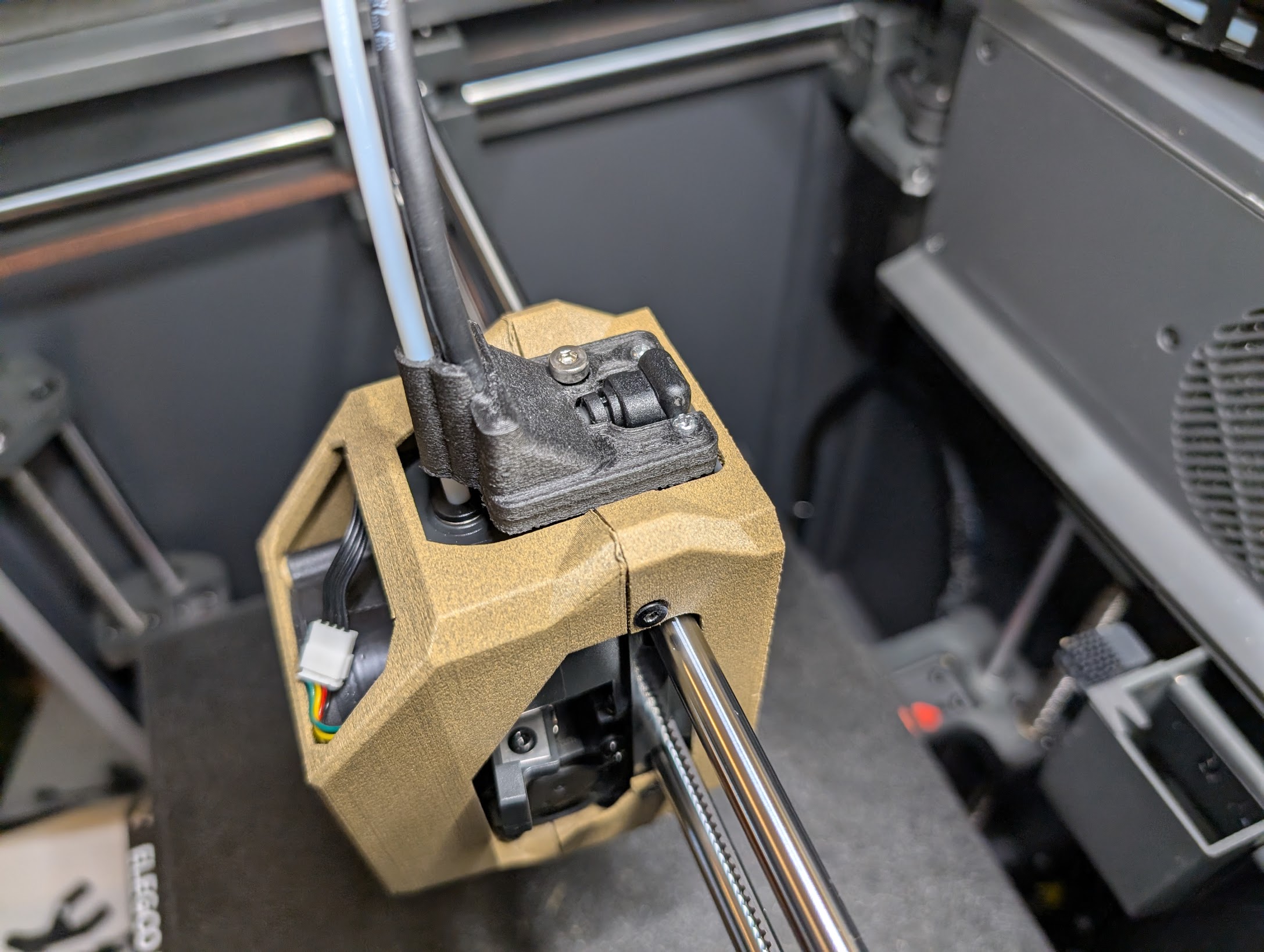

Đây là một giải pháp hoàn chỉnh, gồm nhiều bộ phận để giải quyết vấn đề căng cáp USB trên đầu in Elegoo Centauri Carbon. Nó đã được thiết kế lại để chắc chắn hơn, an toàn hơn và dễ lắp ráp hơn mà không cần dây rút.

Sau nhiều lần thử nghiệm và hợp tác với các thành viên từ Discord OpenCentauri, chúng tôi đã phát triển một hệ thống mạnh mẽ không chỉ cố định cáp mà còn cải thiện khả năng quản lý cáp tổng thể bằng cách loại bỏ hoàn toàn chuỗi cáp ban đầu.

Ghi Công và Nguồn Remix

Ý Tưởng Hướng Dẫn Giảm Căng Cáp: Hướng dẫn giảm căng cáp là sự phát triển của ý tưởng đầu tiên được chia sẻ bởi người dùng OpenCentauri admiral_heinzpartz.

Vấn Đề

Thiết lập mặc định cho Centauri Carbon có thể gây căng thẳng đáng kể cho cáp USB-C và điểm kết nối của nó trên đầu in. Theo thời gian, chuyển động của đầu in có thể dẫn đến kết nối không liên tục hoặc thậm chí làm hỏng cáp.

Giải Pháp Của Chúng Tôi

Hệ thống của chúng tôi bao gồm hai thành phần chính: bộ dẫn hướng giảm căng cáp mới và các kẹp quản lý cáp.

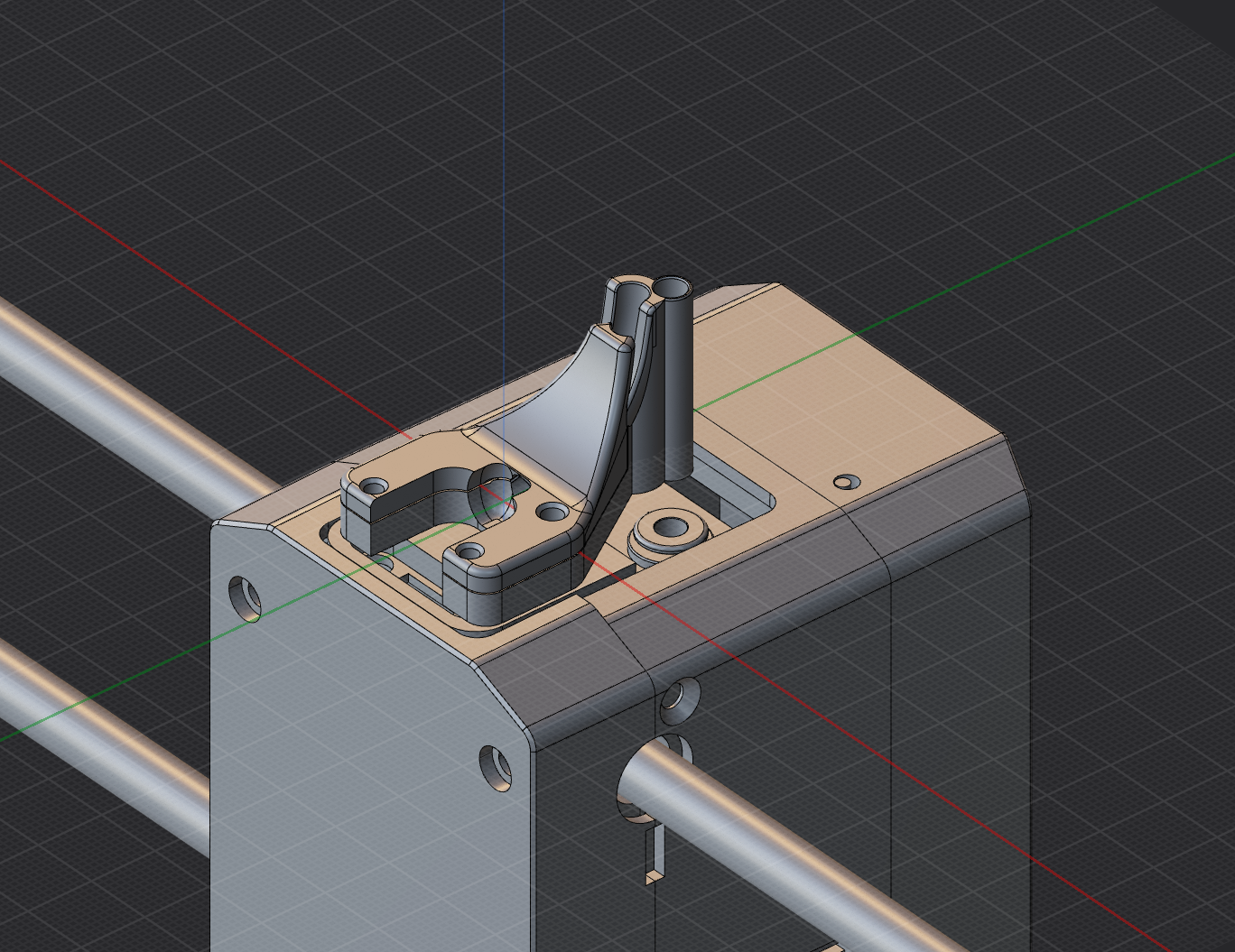

Bộ Dẫn Hướng Giảm Căng Cáp Hai Phần: Đây là cốt lõi của giải pháp. Nó in thành hai mảnh—một đế và một vỏ trên—bao bọc chặt cáp USB.

Hướng Dẫn Ống PTFE Tích Hợp: Một hướng dẫn kín cho ống PTFE được tích hợp trực tiếp vào bộ dẫn hướng giảm căng cáp, tạo thêm độ cứng đáng kể cho toàn bộ cụm.

Kẹp Cáp & Bowden: Để thay thế chuỗi cáp, chúng tôi khuyên dùng các kẹp để bó cáp USB và ống Bowden lại với nhau. Các kẹp được tìm thấy tại đây là một điểm khởi đầu tuyệt vời: (IN 10 cái). Chúng tôi sẵn sàng đón nhận các đề xuất nếu bạn tìm thấy giải pháp thay thế tốt hơn!

Phần Cứng & Lắp Ráp

• **4x ốc M2.5x12mm** (để lắp ráp bộ dẫn hướng giảm căng cáp hai phần).

Lưu ý: Hướng dẫn lắp ráp chi tiết sẽ sớm được đăng ở đây.

Quan trọng: Giải pháp này yêu cầu tháo hoàn toàn chuỗi cáp gốc.

Vật Liệu Đề Xuất

Bộ Dẫn Hướng Giảm Căng Cáp

Đối với phần này, bạn cần các vật liệu có độ bền, độ linh hoạt và khả năng chịu nhiệt tốt.

• Nylon (PA6 hoặc PA12): Được coi là lựa chọn lý tưởng vì độ bền, độ linh hoạt và khả năng chống mài mòn.
• PA (Polyamide): Lựa chọn tốt thứ hai do khả năng chịu nhiệt độ cao.
• ASA (Acrylonitrile Styrene Acrylate): Một lựa chọn thay thế tuyệt vời mang lại khả năng chịu nhiệt tốt và khả năng chống tia UV tuyệt vời.
• ABS (Acrylonitrile Butadiene Styrene): Một vật liệu phổ biến và bền bỉ, nổi tiếng về độ dai và khả năng chịu nhiệt.
• PC-CF (Polycarbonate Carbon Fiber): Vật liệu mà tác giả gốc đã sử dụng thành công, nổi tiếng với độ cứng và độ bền cao.
• PP (Polypropylene): Một lựa chọn phù hợp, nổi tiếng với khả năng chống mỏi tuyệt vời và độ bền, làm cho nó trở nên tuyệt vời cho các bộ phận cần uốn cong. Lưu ý rằng nó có thể khó in do cong vênh và các vấn đề bám dính trên bàn in.

Bộ Nâng (Riser)

Chúng tôi đề xuất bạn sử dụng một bộ nâng ở đây, càng cao càng tốt, 70-100mm để cáp có không gian di chuyển.

Devin đã tải bộ nâng của họ lên đây. Đây là bộ nâng đầu tiên được chế tạo chuyên dụng cho mod này. Xin vui lòng ghé thăm họ tại đây.

Chúng tôi khuyến khích mọi người "remix" mẫu này với bất kỳ cải tiến nào, hoặc bổ sung, chẳng hạn như bộ nâng (riser) hoặc kẹp (clip).

Hướng Dẫn Lắp Ráp

Tháo Chuỗi Cáp

1. Tắt máy in của bạn
2. Tháo các ốc vít khỏi cáp USB
3. Tháo ống PTFE
4. Tháo ốc vít chuỗi cáp khỏi đầu in.
5. Tháo hai ốc vít ở phía sau chuỗi cáp để giữ nó vào hộp.
6. Tháo rời chuỗi cáp bằng cách ấn vào các cạnh của chuỗi, sao cho bạn tháo hai mắt xích ra. Tôi thích để lại khoảng 4 mắt xích.
7. Vặn lại chuỗi cáp sao cho trông giống như thế này.

Lắp Ráp Bộ Dẫn Hướng Mới.

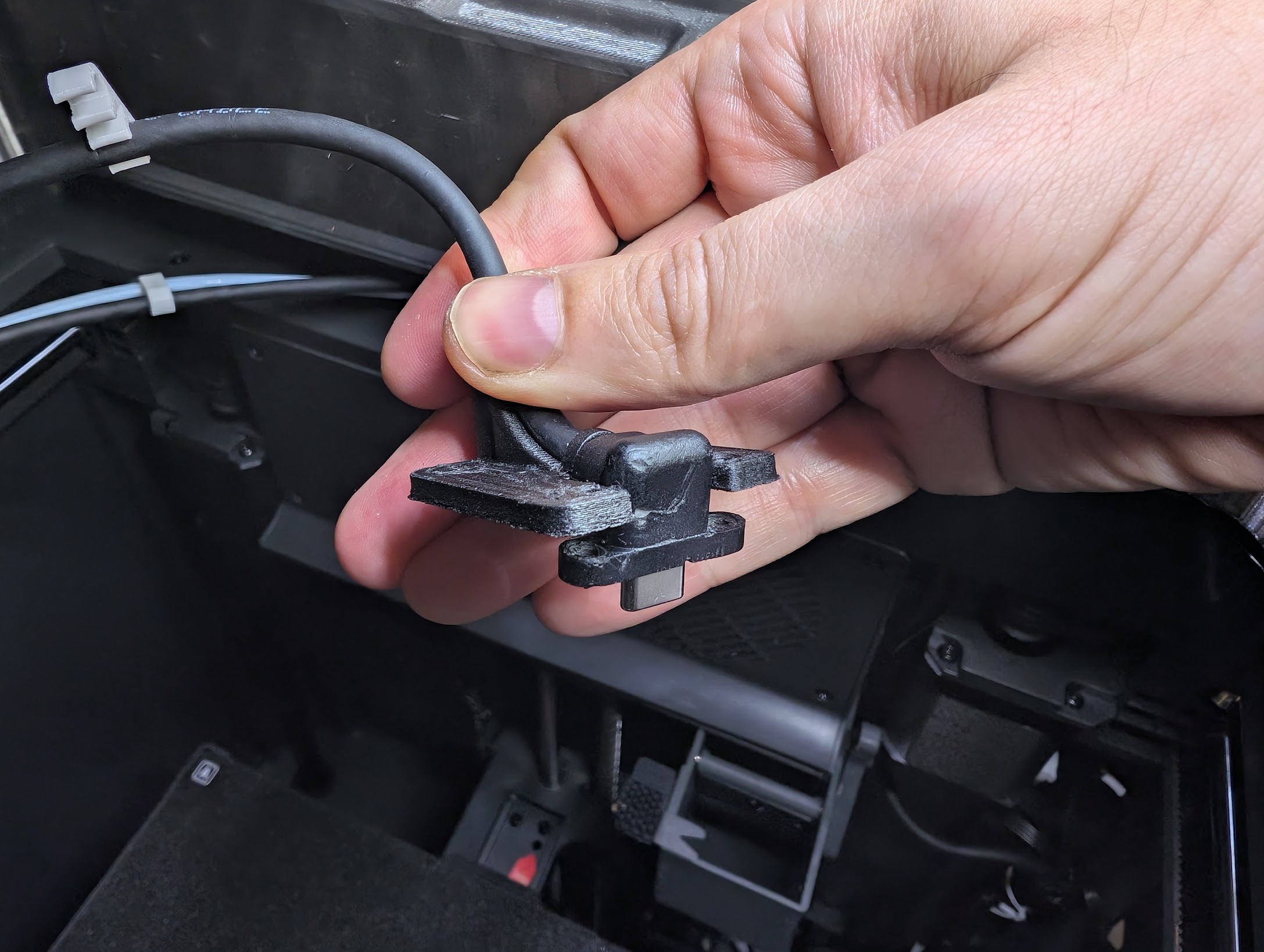

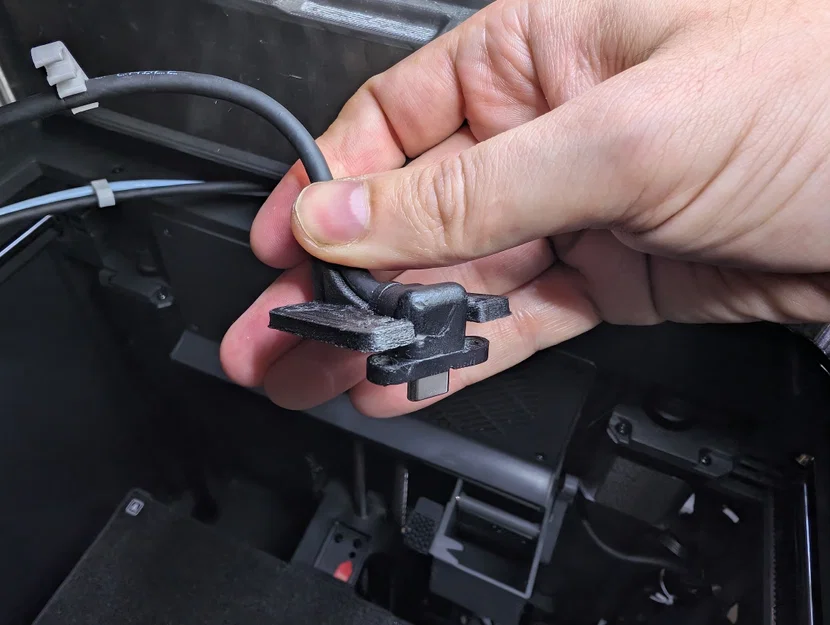

1. Đặt cáp USB vào như trong hình ảnh này.

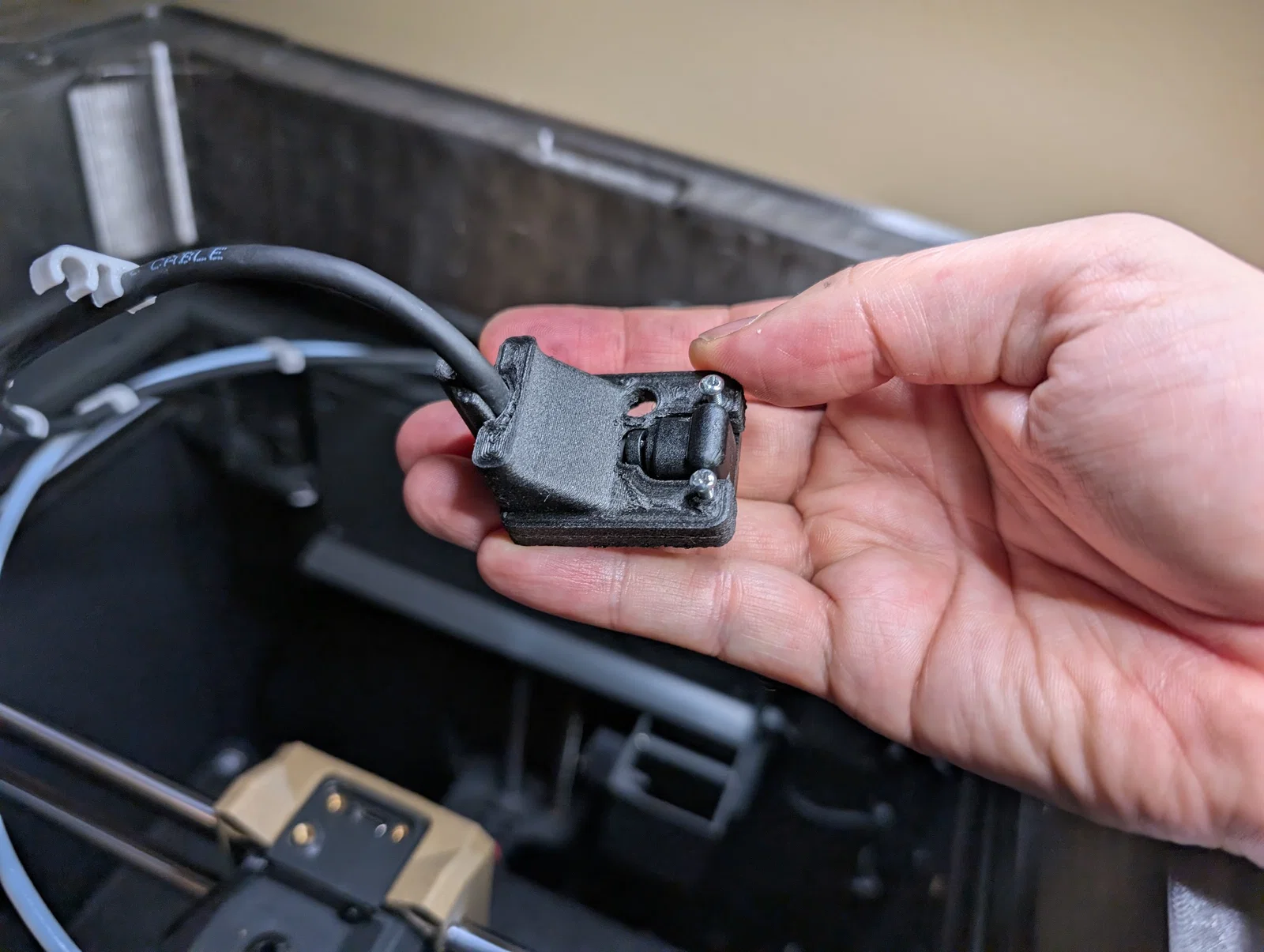

2. Đặt nửa trên của bộ dẫn hướng vào, và vặn hai ốc M2.5x12mm vào.

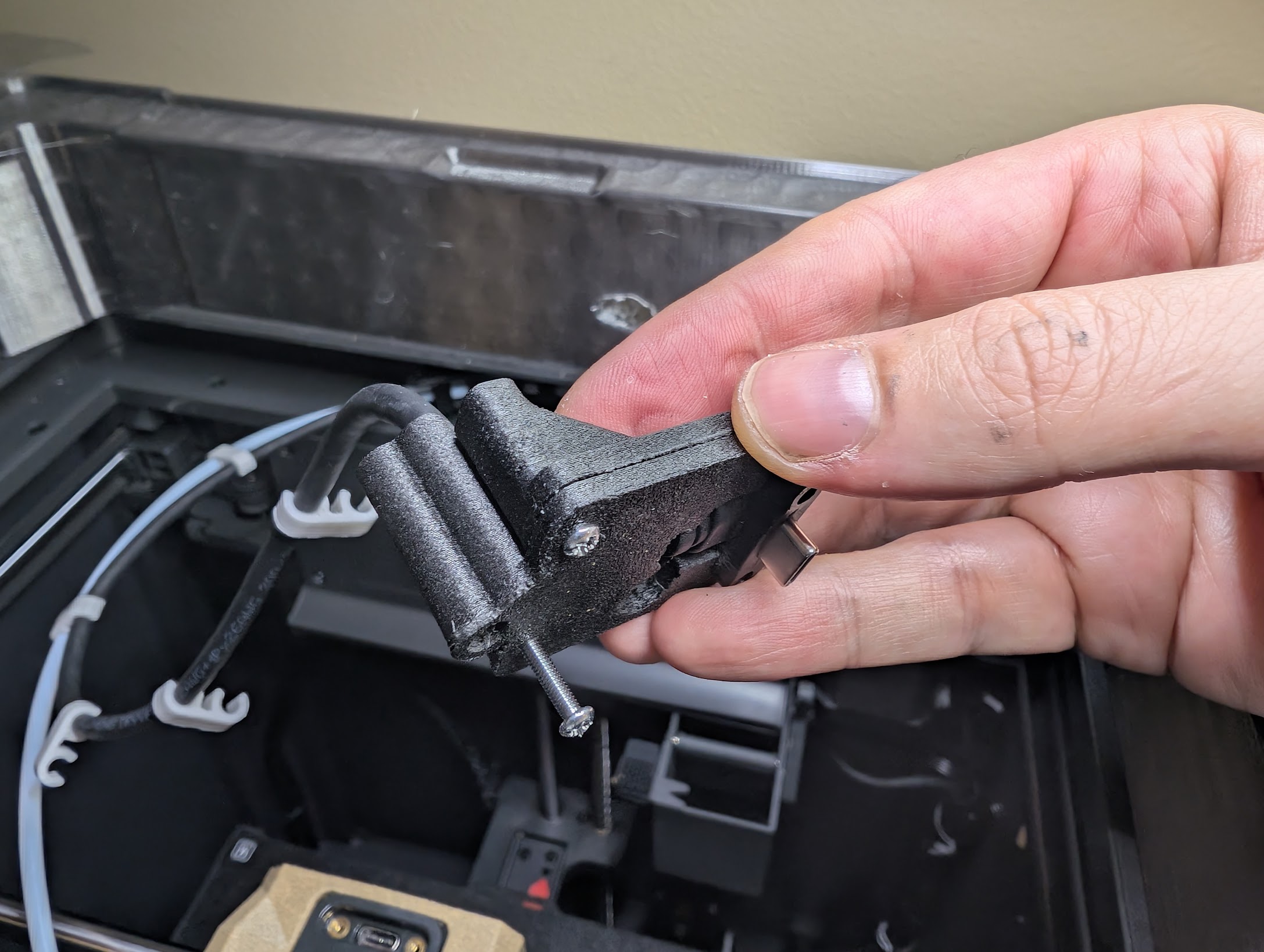

3. Lật nó lại và vặn hai ốc M2.5x12mm từ dưới lên.

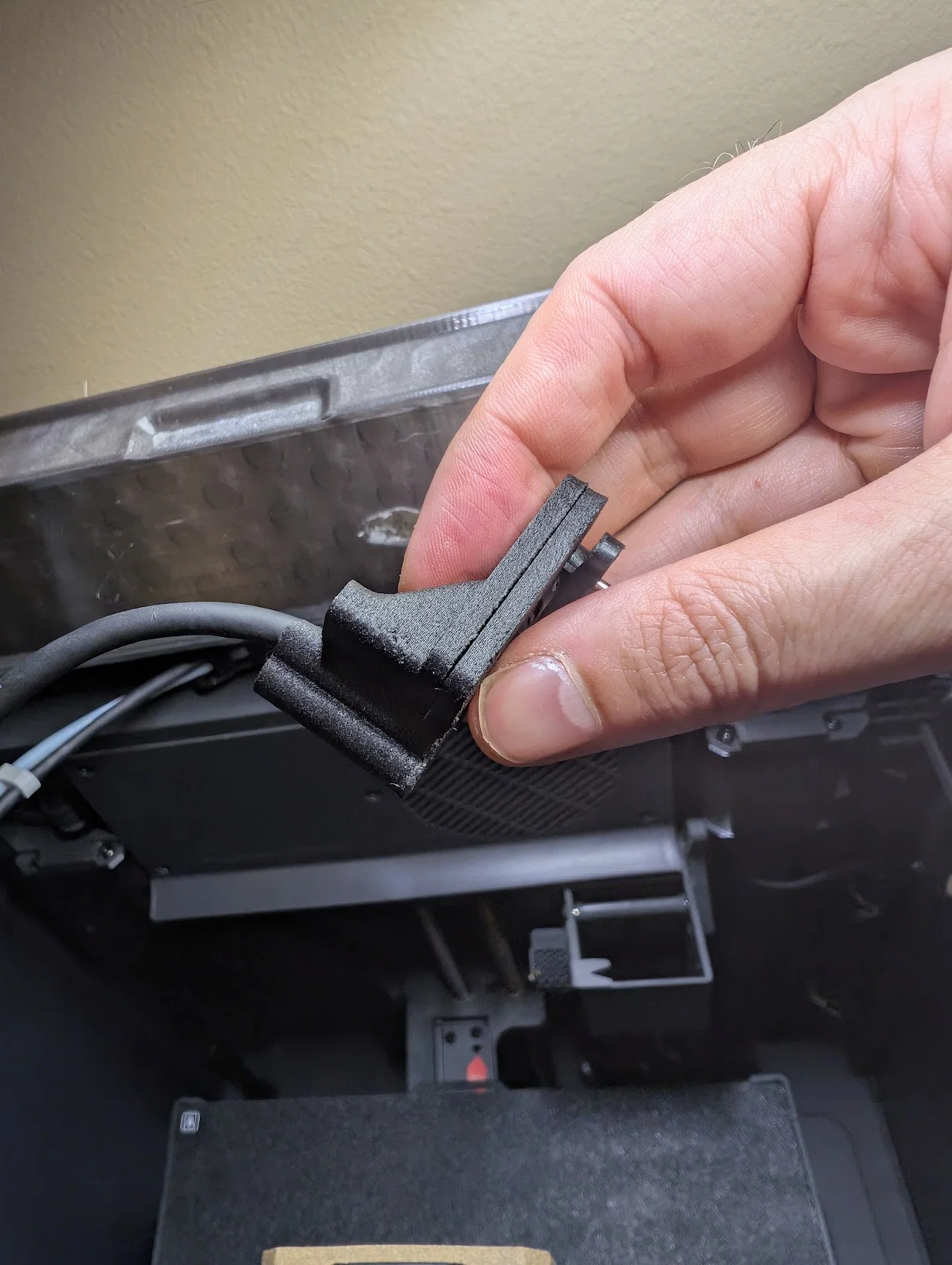

4. Vặn thêm hai ốc M2.5x12mm từ trên xuống, và vặn chúng một phần để không đi hết ra ngoài.

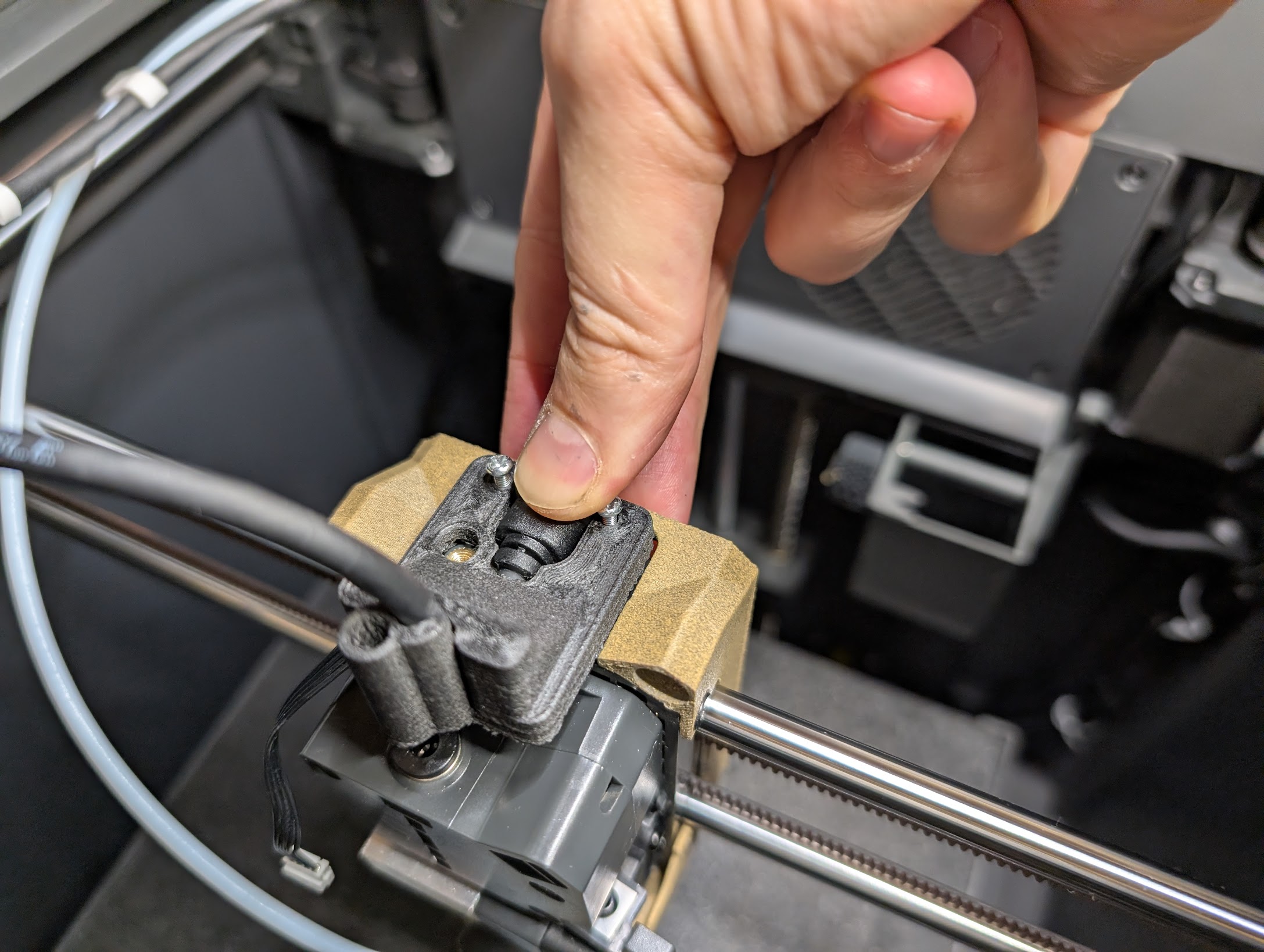

5. Nhẹ nhàng cắm lại cáp USB vào đầu in, và vặn chặt tất cả các ốc. Đảm bảo nó được cố định chắc chắn khi vặn ốc.

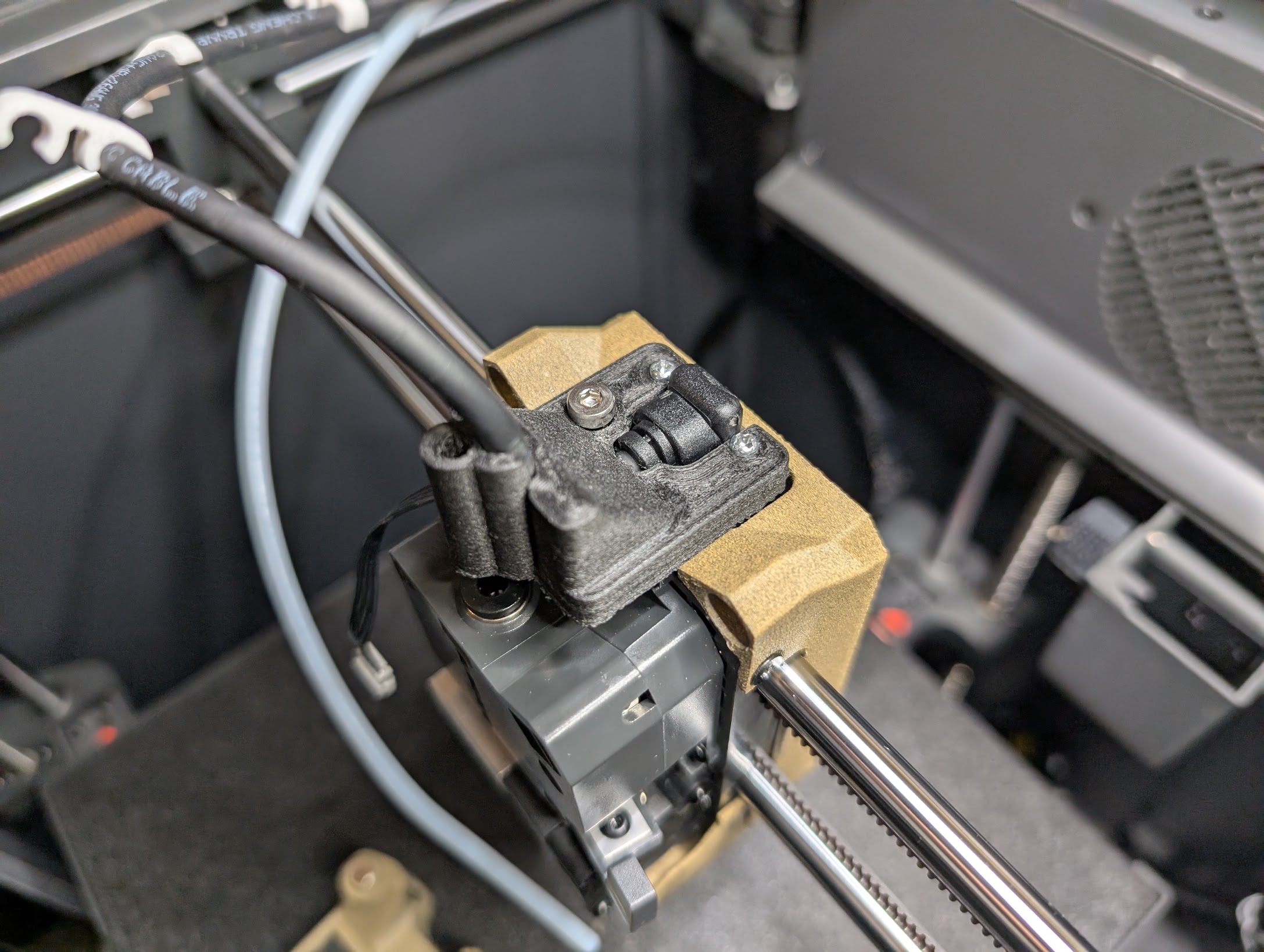

6. Vặn tất cả các ốc còn lại, bao gồm cả ốc chuỗi cáp ban đầu bạn đã tháo ra trước đó.

7. Gắn các kẹp dọc theo cáp, và luồn cáp qua bộ nâng của bạn. Đảm bảo cáp không cản trở đầu in.

8. Chạy lại hiệu chuẩn (calibration).

Cài Đặt In

Bắt đầu với cài đặt sức bền/hồ sơ (strength preset/profile) và sau đó thay đổi các mục sau.

• Mẫu ruột (infill) bên trong/trên/dưới dạng đồng tâm (concentric)
• 100% ruột thưa (sparse infill)
• Bật hỗ trợ (support)
• Cây (tự động), Cây mảnh (Tree Slim)
• Khoảng cách Z trên và dưới 0.3mm
• Khoảng cách XY Hỗ trợ/Đối tượng 0
• Không dùng Brim

Cộng Đồng & Remix

Như mọi khi, các tệp STEP được bao gồm trong mẫu này. Chúng tôi khuyến khích cộng đồng remix, điều chỉnh và cải tiến nó. Chúng tôi mong muốn được thấy những gì bạn tạo ra!

Cuối cùng, đây là một sửa đổi đối với máy in của bạn, vui lòng thực hiện điều này có rủi ro của riêng bạn.
