Cobra Dri - Dành cho SUNLU FilaDryer S1

"Độ ẩm trong sợi filament là kẻ thù. Kẻ thù thì không cần nể nang gì cả." - Cobra Dri

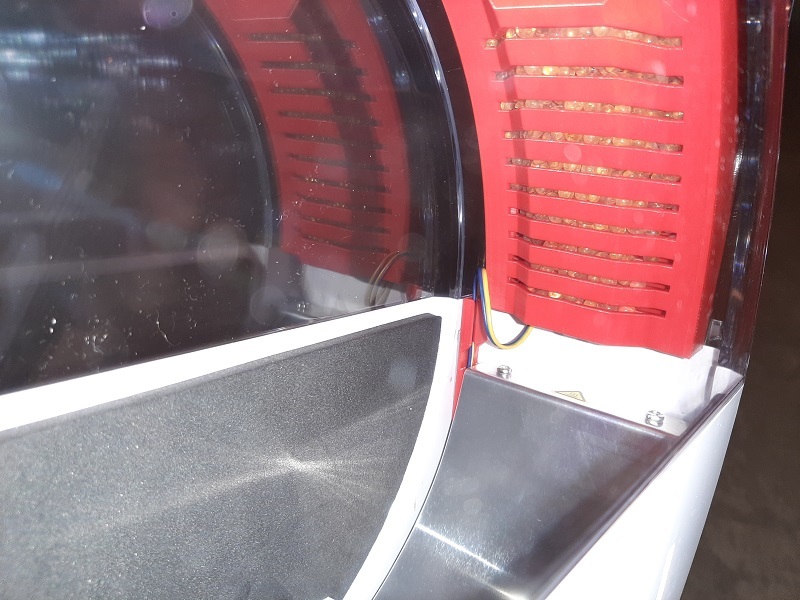

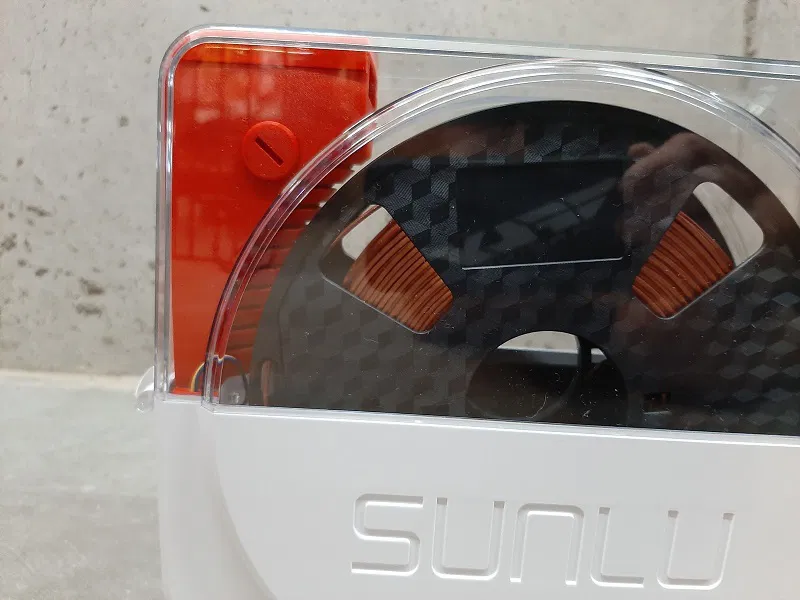

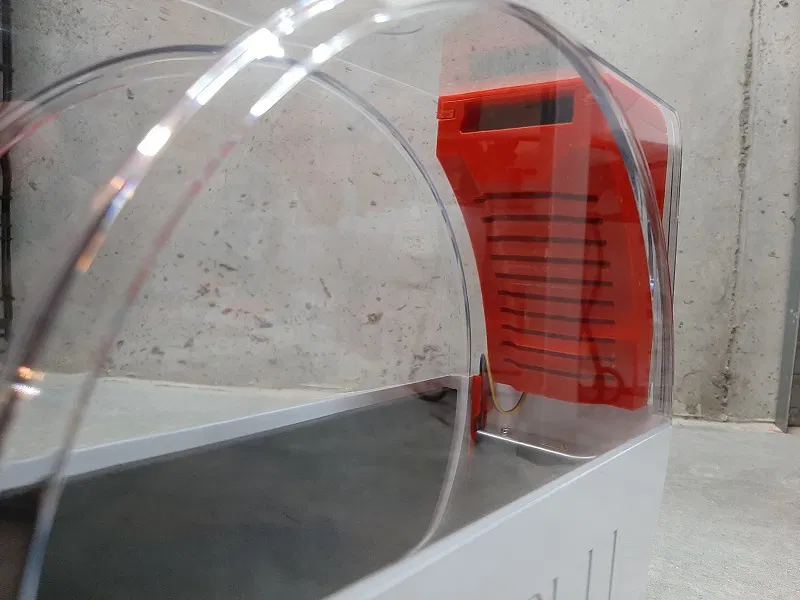

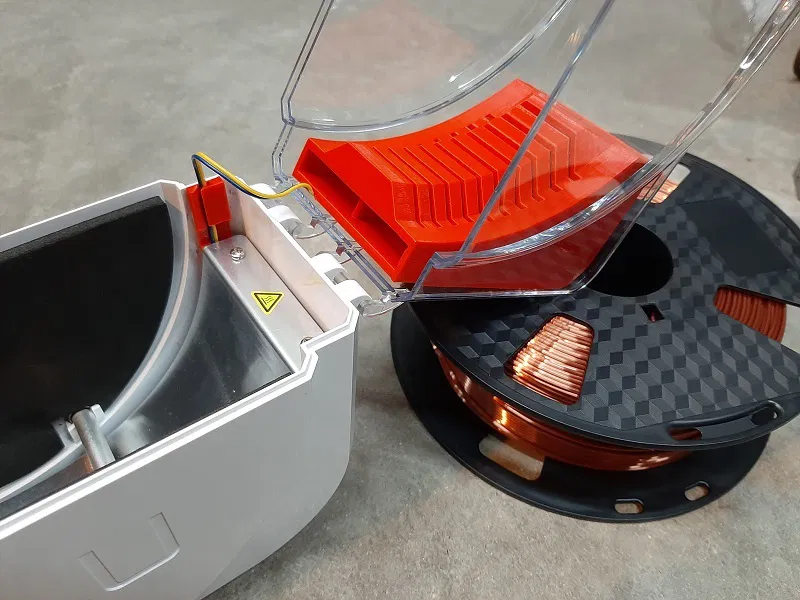

Đập tan độ ẩm khỏi sợi filament của bạn bằng cách kết hợp nhiệt từ SUNLU FilaDryer S1 và hệ thống lưu thông không khí cùng khả năng lưu trữ chất hút ẩm của Cobra Dri! Cobra Dri lắp vào FilaDryer như đôi đũa trong tay Mr. Miyagi. Banzai, Daniel-san!

Thôi, nói đủ mấy câu thoại trong phim Karate Kid rồi. Tôi thấy cái thiết kế của mình nó hơi giống con rắn hổ mang và nó giúp làm khô filament, nên là...

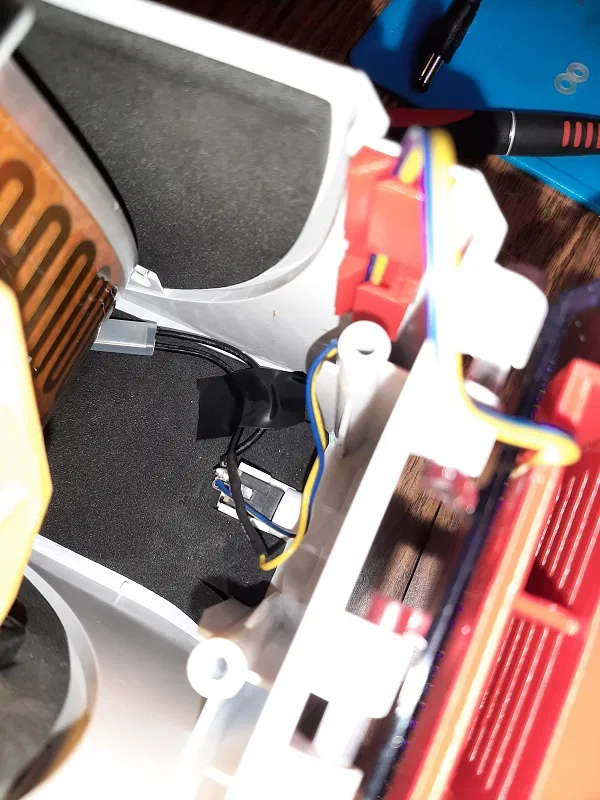

Nói chung là, thiết kế này sử dụng một chiếc quạt thổi êm ái 24V 40mm, loại quạt này khá phổ biến trên các dòng máy in Creality Ender và giá cũng khá rẻ. FilaDryer cũng chạy điện 24V nên quạt này hoạt động ngon lành mà không cần chuyển đổi điện áp gì cả. Tôi có hàn thêm một công tắc nhiệt 40°C nối giữa quạt và ổ cắm 24V bên trong FilaDryer để bạn có thể cắm điện mọi lúc, quạt sẽ chỉ quay khi FilaDryer đang chạy thôi. Nhớ giữ nguyên cái vỏ silicon chịu nhiệt cao trên công tắc nhiệt nhé, vì nó cần được cách ly khỏi cái mâm nhiệt kim loại của FilaDryer (xem hình).

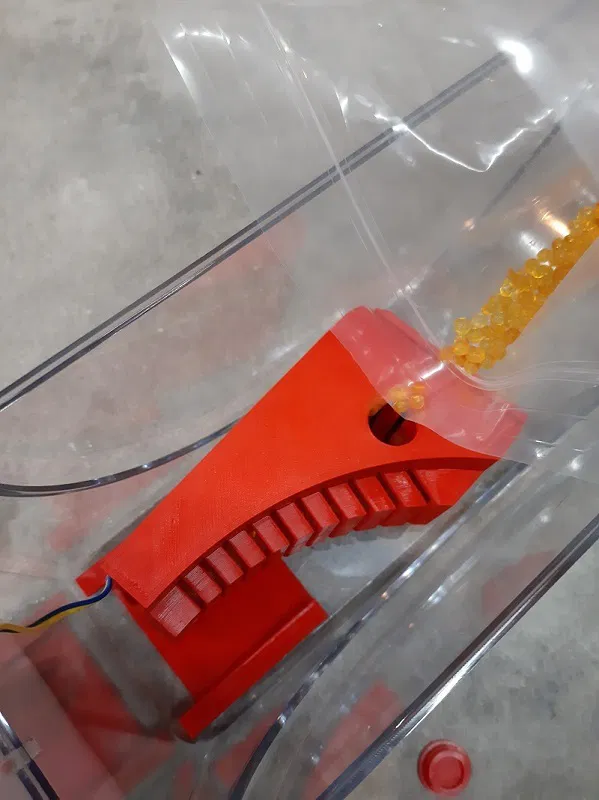

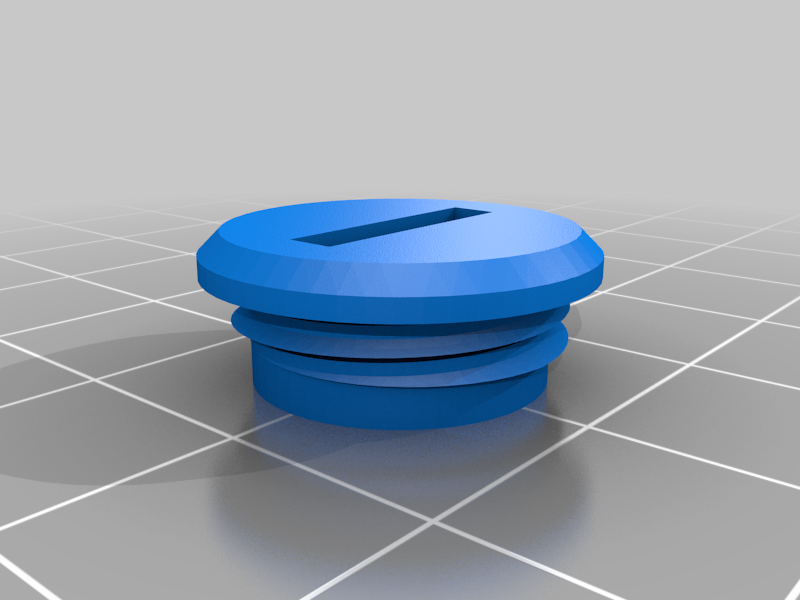

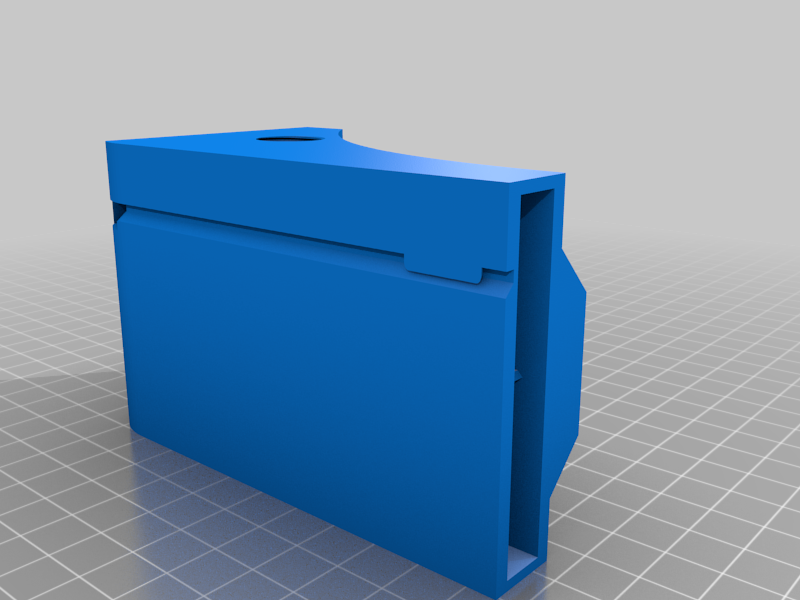

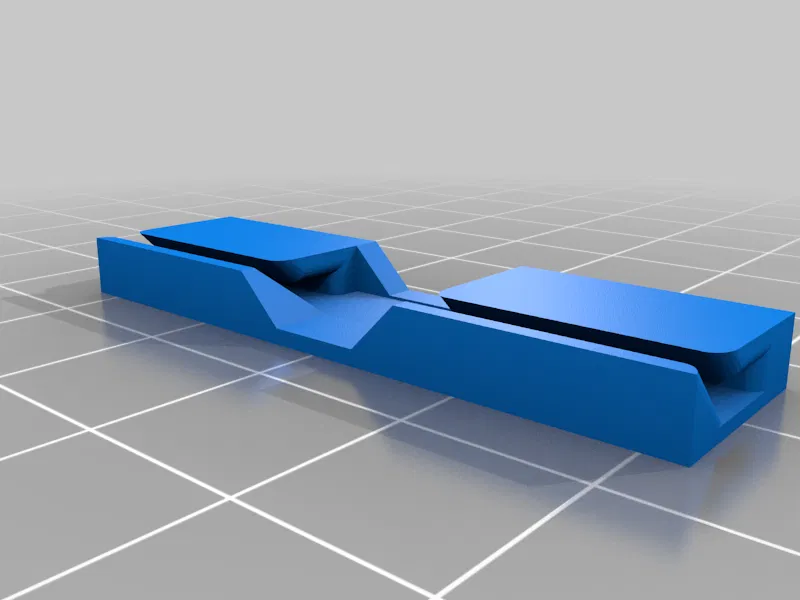

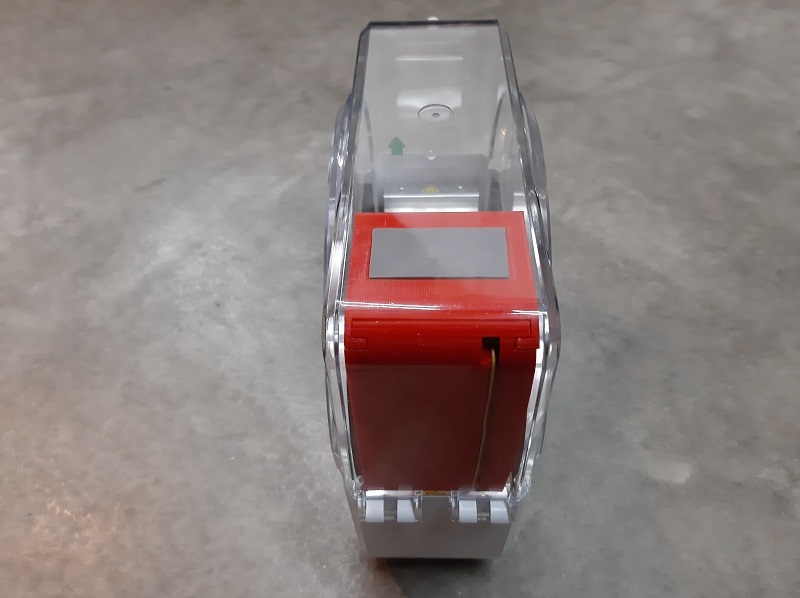

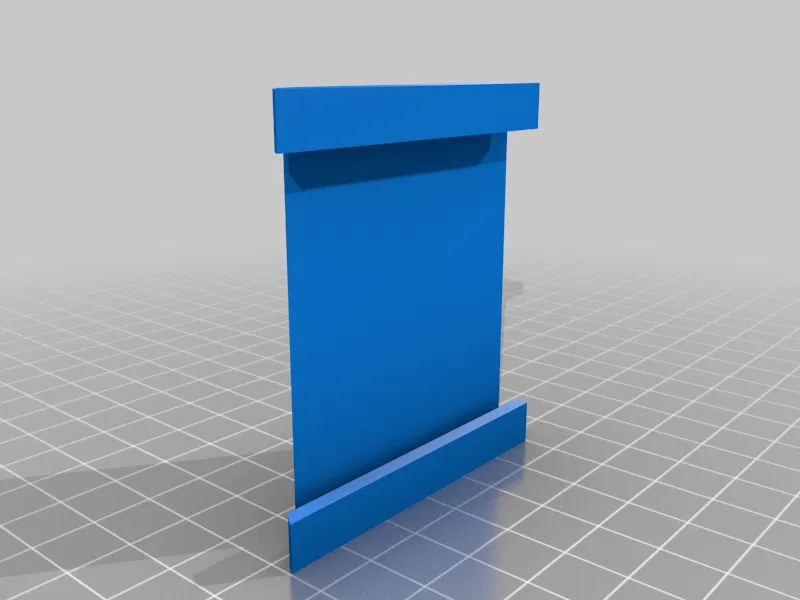

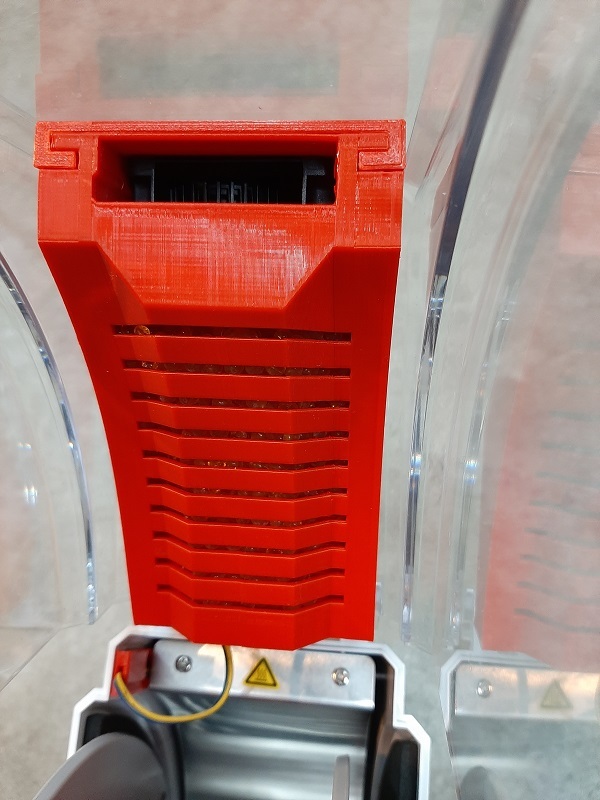

Mô hình này gồm 4 bộ phận. Cái pát trượt (CD Brkt.stl) được gắn vào nắp FilaDryer bằng băng dính hai mặt siêu dính Scotch-Mount (411H), không cần ốc vít hay khoan đục gì đâu. Cái Cobra Dri (Cobra Dri.stl) trượt ra trượt vào pát này để có thể thay/làm mới chất hút ẩm. Cái nút chặn (CD Plug.stl) vặn vào bên hông Cobra Dri để chất hút ẩm không bị đổ ra ngoài. Gắn cái kẹp (CD Clip.stl) vào cạnh bên của FilaDryer bằng băng dính hai mặt và luồn dây qua đó để tránh dây chạm vào mâm nhiệt của FilaDryer.

Nhớ đảm bảo dây đủ dài để bạn có thể trượt Cobra Dri ra vào pát nha!

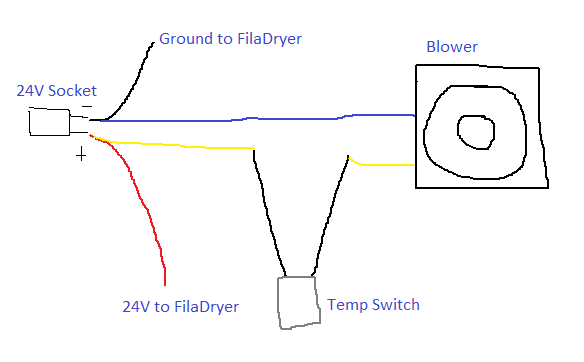

Nếu bạn đang xem xét thiết kế của tôi, chắc là bạn cũng khá rành về mỏ hàn rồi, nhưng nếu cần thì xem sơ đồ dây điện đẹp mắt ở ảnh cuối nha.

SUNLU FilaDryer S1: https://www.amazon.com/dp/B08C9RF7R7/

Lưu ý: SUNLU FilaDryer S1 PLUS bây giờ có quạt rồi nhưng thiết kế của tôi vẫn xài được nếu bạn muốn có thêm tùy chọn dùng chất hút ẩm

Quạt thổi Creality 4010: https://www.amazon.com/gp/product/B07MW1MS8S
Quạt thổi thay thế:  https://www.amazon.com/dp/B0DLKJ7WDJ (cảm ơn @MatyB_3362211)

Công tắc nhiệt 40°C: https://www.amazon.com/gp/product/B07PFV4CFG

Băng dính hai mặt Scotch-Mount (411H): https://www.amazon.com/gp/product/B0083K36KA

Cài đặt In

Thương hiệu máy in:

Creality

Máy in:

Ender 3 Pro

Rafts:

Không

Supports:

Không

Độ phân giải:

0.16mm

Infill:

20%

Filament: Duramic PETG

Đỏ

Ghi chú:

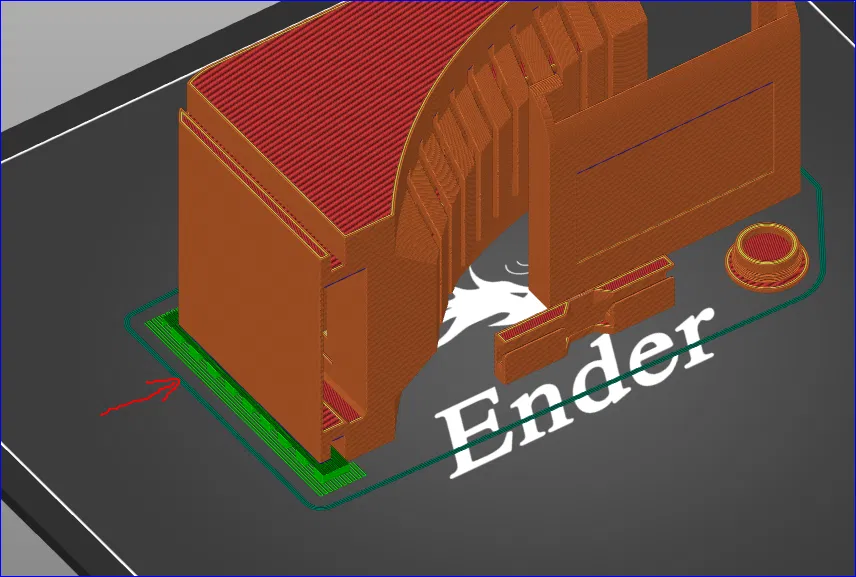

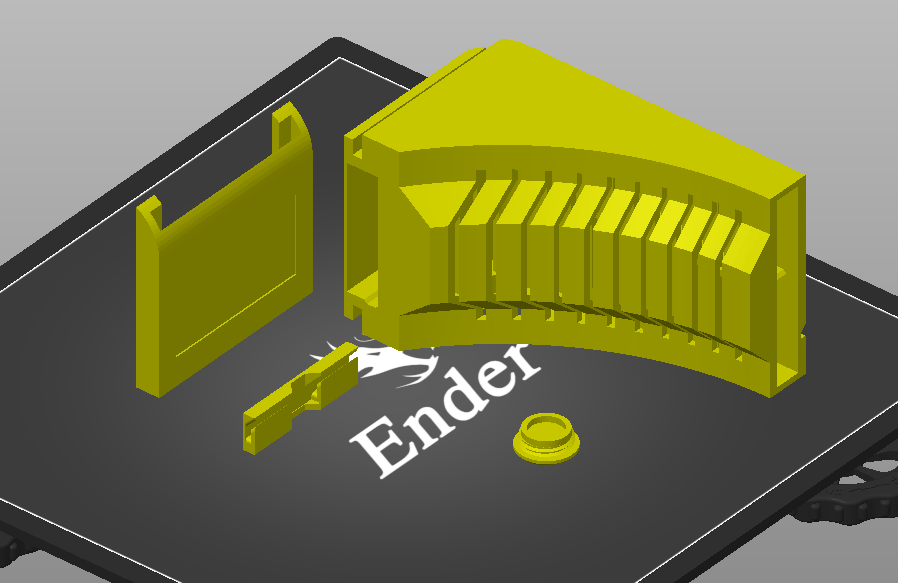

Tôi đã thiết kế hầu hết mọi thứ để có thể in mà không cần dùng supports. Đảm bảo in Cobra Dri với lỗ hướng xuống mâm in nhé! Xem ảnh chụp màn hình trong PrusaSlicer để biết cách tôi sắp xếp tất cả các bộ phận để in (ảnh #9 ở trên). Bạn chỉ cần thêm một bộ phận giữ support bên dưới phần cobra_dri trượt vào cd_brkt như trong ảnh chụp màn hình #10 ở trên thôi.

Vì một số bộ phận này có dung sai lắp ghép, bạn có thể phải điều chỉnh lưu lượng in của máy để Cobra Dri trượt ra vào với một chút lực, nhưng không quá dễ dàng nhé! Tôi đã thiết kế một độ lệch lắp ghép -0.25mm cho các bộ phận trượt vì tôi luôn có xu hướng in hơi quá tay một chút trên máy của mình.
