MeshPack Seeed L1 OLED - Vỏ in 3D tùy chỉnh

Tác giả AlleyCat

Lượt tải
126
Lượt thích
40
Lượt coi
1.086

File 6 8,8 MB

  • ACOS_MeshPack_Seeed_Wio_Tracker_L1_OLED_Front_Nuts_1766332729.stlSTL · 2,9 MB
  • ACOS_MeshPack_Seeed_Wio_Tracker_L1_OLED_Front_Inserts_1766332731.stlSTL · 2,9 MB
  • ACOS_MeshPack_80_Screw_Back_1766332732.stlSTL · 1,2 MB
  • ACOS_MeshPack_80_Back_1766332733.stlSTL · 1 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Thông báo về việc Sử dụng Thương mại và Ghi công

MeshPack © 2025 của Majestic AV, LLC. được cấp phép theo CC BY-SA 4.0.

Việc sử dụng thương mại thiết kế này, bao gồm cả việc sử dụng quảng cáo, bán và bán lại cho các doanh nghiệp khác để bán, được cho phép theo các điều kiện sau: Trước bất kỳ hoạt động khai thác thương mại nào, bạn phải liên hệ với Alley Cat hoặc MajesticAV, LLC để đảm bảo ghi công và các điều khoản cấp phép phù hợp. Theo luật định, yêu cầu này mở rộng cho bất kỳ việc chia sẻ, phân phối hoặc tạo các tác phẩm phái sinh nào, bao gồm cả các thiết kế thủ công mô phỏng thiết kế này. Việc ghi công phù hợp phải được nêu rõ ràng trong tất cả các trường hợp sử dụng. Để biết các phương thức liên hệ chính thức và thông tin thêm, hãy truy cập Majestic AV, LLC - Alley Cat. Bất kỳ nguồn nào khác đều không được phép và không nên được sử dụng cho các yêu cầu thương mại hoặc cấp phép.

Tuyên bố miễn trừ trách nhiệm: Một số liên kết trên trang này có thể là liên kết liên kết. Nếu bạn thực hiện mua hàng thông qua chúng, tôi có thể nhận được một khoản hoa hồng nhỏ — mà không tốn thêm chi phí cho bạn. Tôi chỉ giới thiệu các thiết bị mà tôi tin tưởng và tự sử dụng. Cảm ơn sự ủng hộ của bạn!

Cài đặt In đề xuất

Vật liệu: PLA+ hoặc PETG
Đầu phun: 0.4mm
Chiều rộng đùn 0.4mm
Chiều cao lớp: 0.2mm
Lớp bao ngoài: 3
Lòng trong: 10%
Lớp trên/dưới: 5
Vật liệu hỗ trợ: Không có

Tuyên bố miễn trừ trách nhiệm về in 3D

Cảm ơn bạn đã tải xuống thiết kế CAD của tôi! Tôi muốn đảm bảo với bạn rằng thiết kế này đã trải qua quá trình thử nghiệm và lặp lại kỹ lưỡng. Tuy nhiên, xin lưu ý rằng in 3D liên quan đến một loạt các biến số, bao gồm các loại sợi khác nhau, cài đặt máy in và mức độ hiệu chỉnh. Những yếu tố này có thể ảnh hưởng đáng kể đến bản in cuối cùng.

Trước khi kết luận rằng thiết kế bị lỗi, tôi khuyến khích bạn:

• Kiểm tra hiệu chỉnh máy in của bạn: Đảm bảo máy in của bạn được hiệu chỉnh đúng cách. Đặc biệt là sự co ngót của sợi.

• Điều chỉnh cài đặt in: Thử thay đổi cài đặt in để đạt được kết quả tốt hơn.

• Thay đổi kích thước mô hình: Thay đổi kích thước mô hình lên hoặc xuống một chút có thể giải quyết các vấn đề về khớp nối.

Hãy nhớ rằng, đây là các bo mạch phát triển và đôi khi có các bộ phận rất mong manh. Nếu bạn gặp bất kỳ sự cố nào hoặc cần hỗ trợ, xin vui lòng liên hệ với tôi. Tôi sẵn sàng giúp đỡ và có thể cung cấp hướng dẫn để đạt được kết quả tốt nhất. Việc tuyên bố một thiết kế tệ mà không xem xét các biến số này là làm tổn hại cộng đồng và có thể ngăn cản người khác thử một thiết kế có thể hoạt động hoàn hảo với những điều chỉnh nhỏ.

Cảm ơn sự thông cảm và hợp tác của bạn. Chúc bạn in vui vẻ!

Mô tả

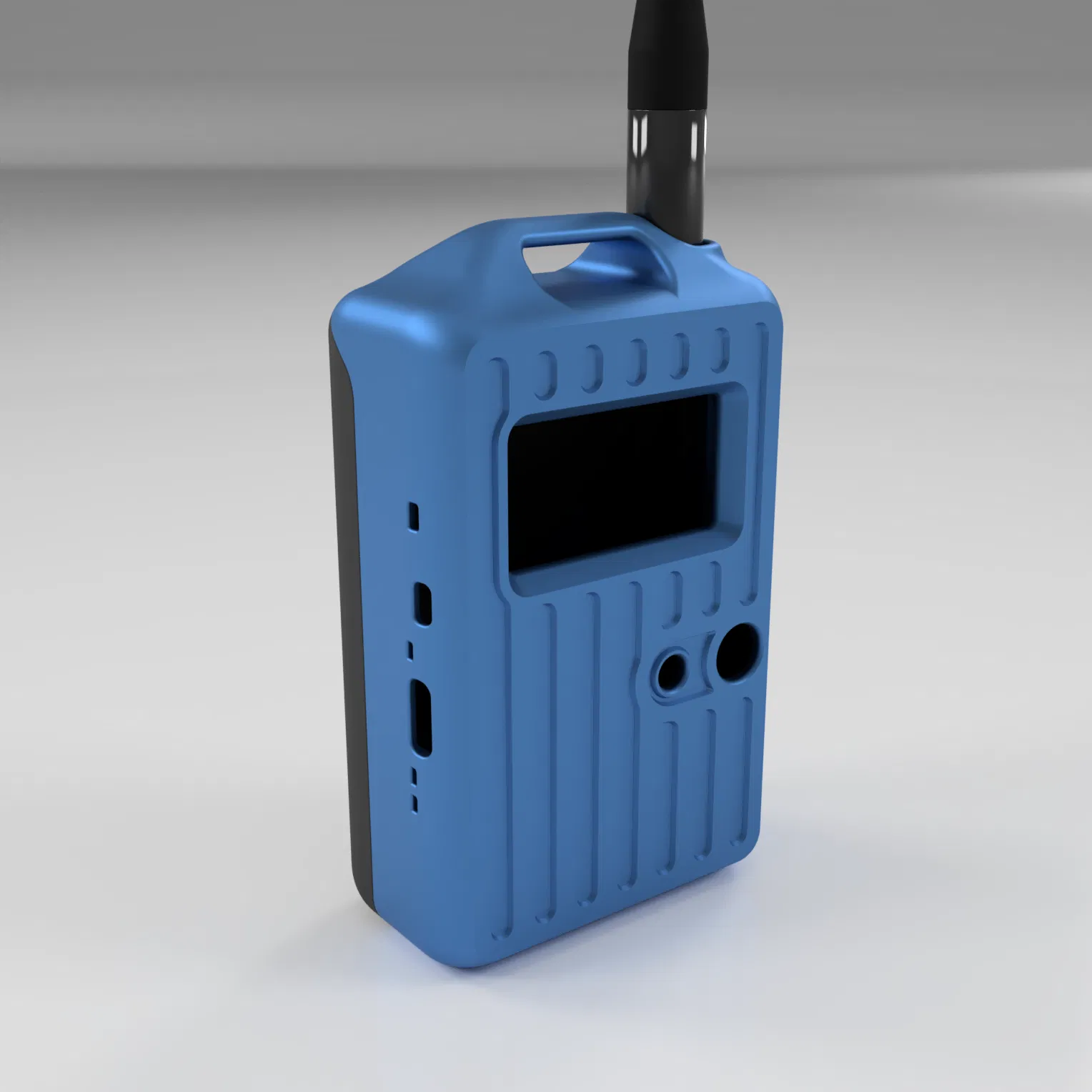

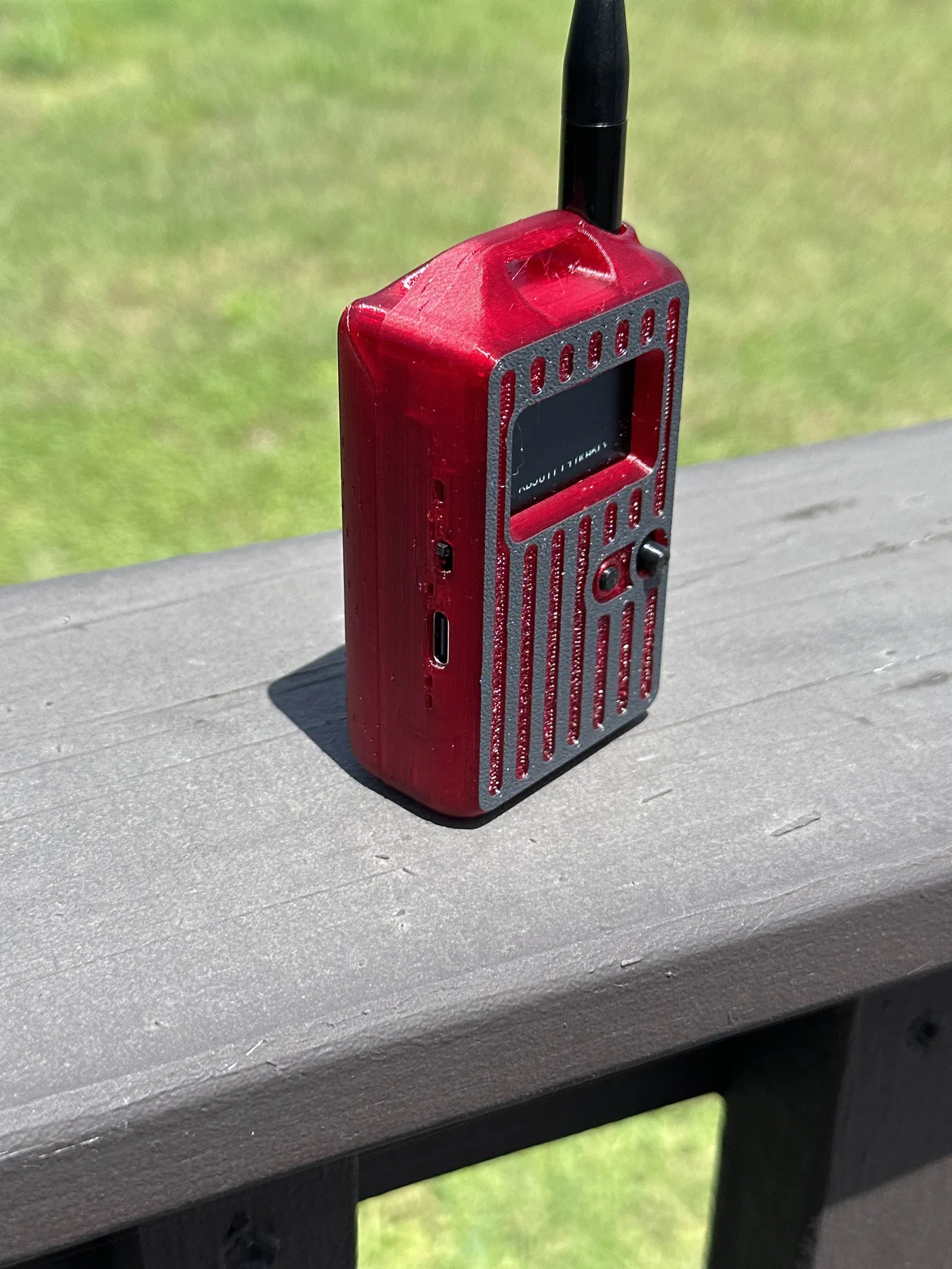

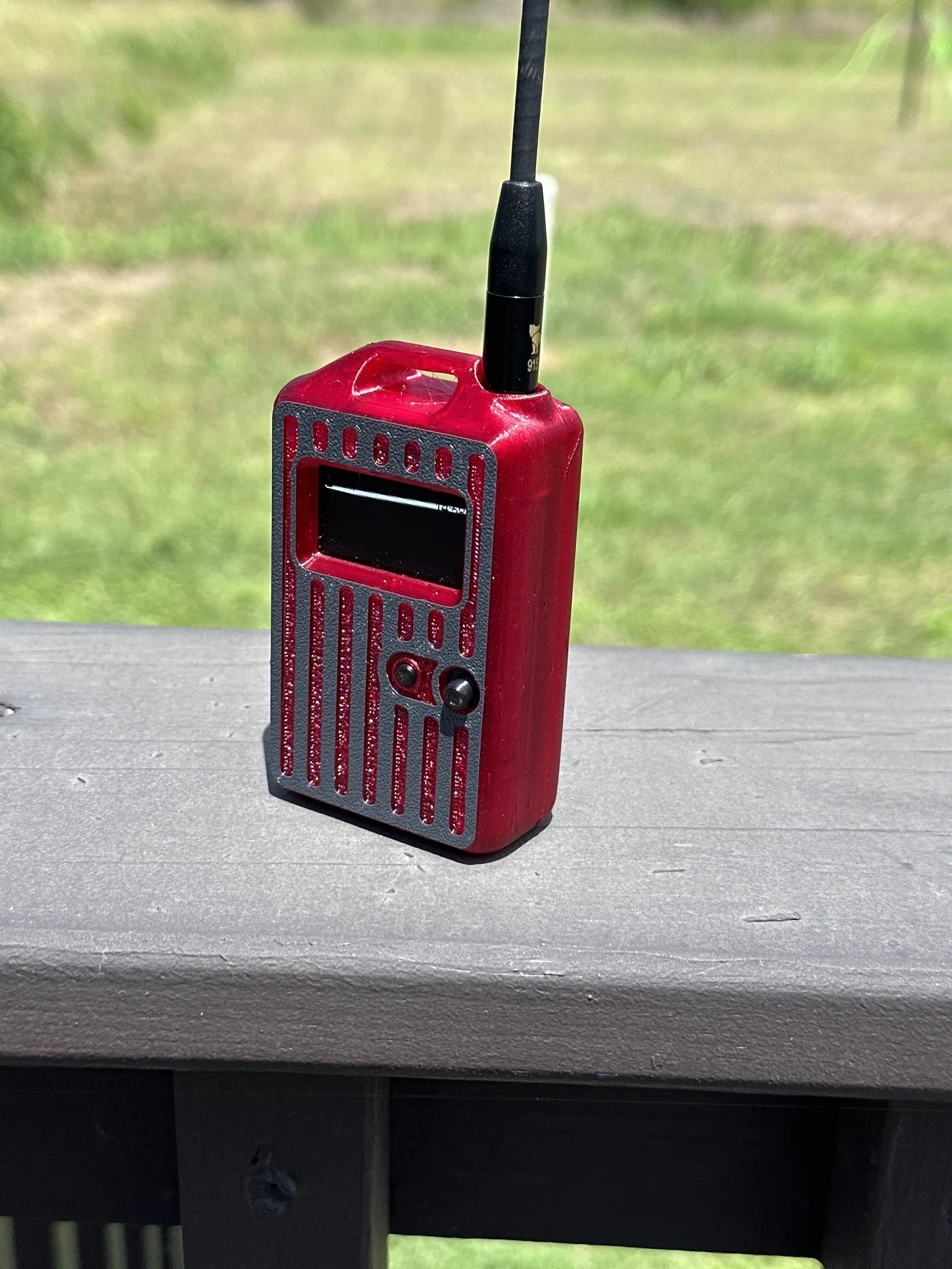

Vỏ tùy chỉnh cho Seeed Wio Tracker L1 OLED. Dung sai rất khít, vì vậy bạn nên làm sạch tất cả các cạnh thật kỹ, và đừng cố ép, nếu nó quá chặt, hãy in nó lớn hơn một chút để bạn không làm hỏng thiết bị của mình và sau đó đổ lỗi cho tôi! Yêu cầu 2 bu lông và đai ốc M2.5x12mm hoặc các bộ phận ren nhiệt. Kích thước pin tối đa tôi đã thử là pin lipo 4000mAh từ MakerNova. Để sử dụng pin mỏng hơn, bạn nên cố định nó để nó không bị lung lay.

Bộ phận cần mua

Seeed Wio Tracker L1 OLED Mã giảm giá 10% cho L1 và L1 Lite: 81I4PP5B

Mã giảm giá 8% cho L1 Pro và L1 E-ink: QV217YHX

MakerNova 4000mAh Lipo hoặc MakerHawk 4000mAh Lipo Kích thước là 124060

Bộ vít và đai ốc M2 Cần 4 vít M2x6mm để giữ bo mạch trong vỏ

Bộ vít và đai ốc M2.5 Nếu bạn sử dụng vỏ sau bằng vít

Bộ phận ren nhiệt M2.5 Nếu bạn sử dụng bộ phận ren nhiệt phía trước

Mặc dù bạn không cần tất cả các vít này cho bản dựng này, nhưng luôn tốt khi có thêm dự phòng, và tiết kiệm chi phí hơn nhiều khi mua bộ dụng cụ thay vì cố gắng lấy đúng thứ bạn cần. Nếu bạn thực sự chỉ muốn số lượng chính xác, bạn có thể mua chúng tại ACE Hardware.

MẶT TRƯỚC

Đai ốc Mặt trước: Có khe cho đai ốc M2.5 tiêu chuẩn để giữ nắp sau. Một giọt keo siêu dính sẽ giữ chúng cố định nếu chúng dễ rơi ra trước khi lắp ráp.

Bộ phận ren nhiệt Mặt trước: Sử dụng bộ phận ren nhiệt M2.5 để giữ nắp sau.

MẶT SAU

Vỏ vít: Vỏ này có lỗ cho vít M2.5x12mm để giữ nắp sau chắc chắn hơn.

Vỏ không có lỗ: Vỏ này không có lỗ, nắp sau chỉ cần kẹp vào khá chặt mà không cần trợ giúp.

CÁC BỘ PHẬN

Cần điều khiển: Đây là nắp cho cần điều khiển. Lắp trước khi cho vào vỏ. Nếu nó quá chặt để lắp vào, hãy tăng kích thước lên 1-2% cho đến khi vừa khít. Nếu nó lỏng, hãy giảm kích thước.
Tôi cũng khuyên bạn nên dùng một giọt keo siêu nhỏ để giữ cho nó không bị lung lay và lỏng ra theo thời gian.

Nút: Đây là nắp cho nút menu. Một giọt keo nhỏ cũng sẽ hữu ích để giữ nó đúng vị trí, hoặc bạn có thể giữ mặt vỏ úp xuống và lắp nút vào vỏ trước khi lắp bo mạch.

Video

Sắp có!
