QIDI Q2 Quạt làm mát cải tiến - vỏ/ống dẫn mới cho quạt 5015 (miệng thường và miệng rộng)

CẬP NHẬT 06/11/2025

• Thêm các mẫu phù hợp với quạt 5015 loại miệng rộng, giống như quạt gốc.


  Một mẫu cơ bản giống như vỏ gốc nhưng có thể tích của ống dẫn nhỏ hơn và thay đổi hình dạng đôi chút.

  Mẫu còn lại có một "cánh" để chia luồng khí, tương tự như phiên bản miệng thường. Tôi không nghĩ điều này cần thiết cho phiên bản miệng rộng nhưng tôi vẫn bao gồm cả hai.

  Hiện tại tôi chỉ có quạt gốc loại miệng rộng để tham khảo, nhưng nó cũng nên phù hợp với các quạt khác. Xin lưu ý rằng tôi làm cái này vì có người yêu cầu, tôi không có quạt miệng rộng nào tốt hơn để thử nghiệm vào thời điểm đăng bài này.

  Xin cho tôi biết nếu bạn thử nó và cho tôi biết liệu cánh quạt có ích gì không hoặc bất kỳ nhận xét nào khác :)

Dù tôi thích in chậm và đẹp, tôi cảm thấy hệ thống làm mát của Q2 hơi nhỏ... nên tôi đã cải thiện nó bằng một quạt mới và thiết kế lại bên trong vỏ quạt làm mát.

Tôi không muốn thay đổi quá nhiều nên tôi đã cố gắng cải thiện trong khi vẫn giữ thiết kế gốc và khả năng tương thích với các bộ phận khác của đầu in. Không cần nói cũng biết, bạn có thể tích hợp phiên bản vỏ quạt làm mát được cải thiện này với tất cả các thiết kế của tôi cho đầu in Q2 mà bạn có thể tìm thấy TẠI ĐÂY.

Trên trang đó, bạn cũng có thể tìm thấy tất cả các hướng dẫn cần thiết để thay thế từng bộ phận của đầu in, bao gồm cả vỏ quạt làm mát.

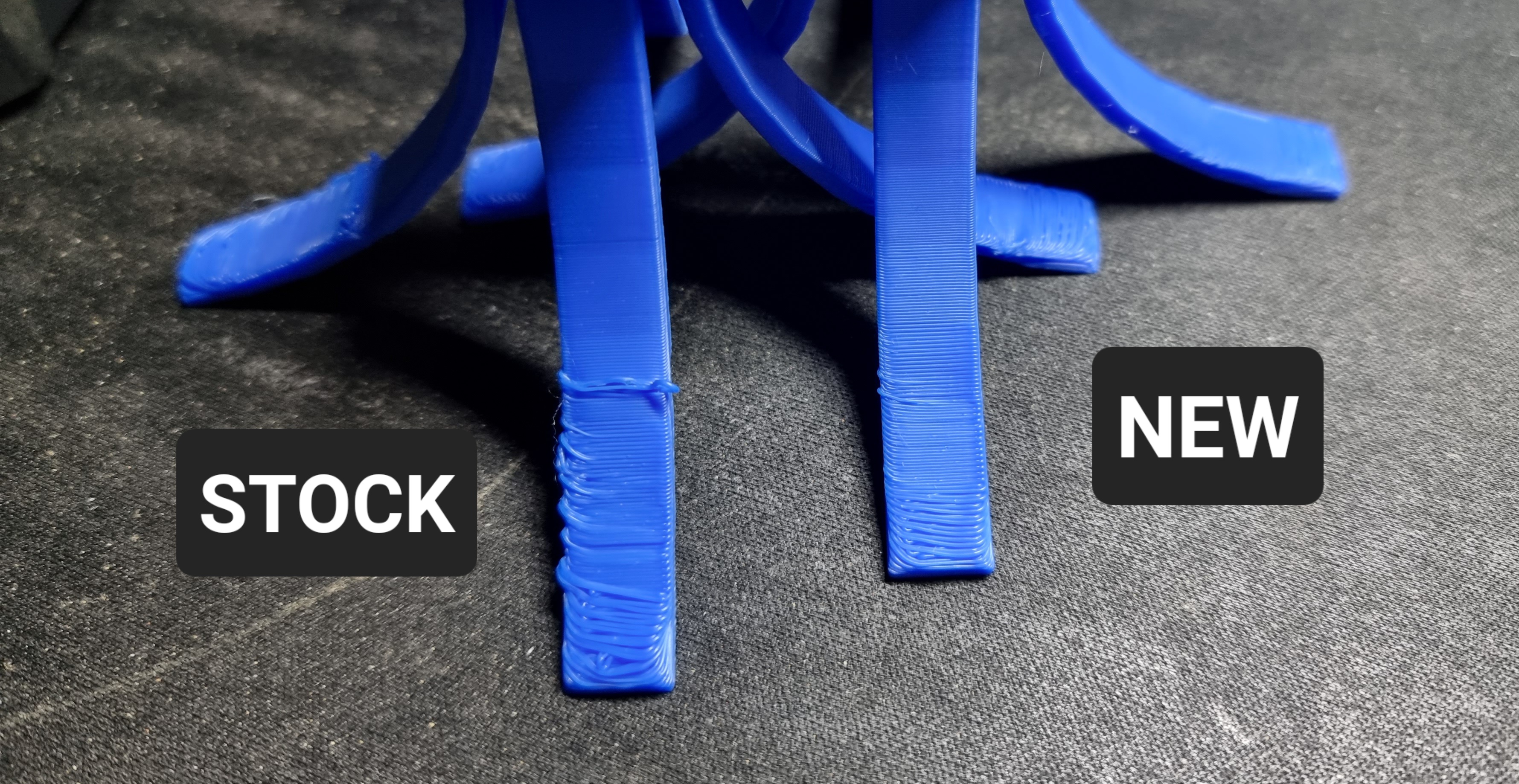

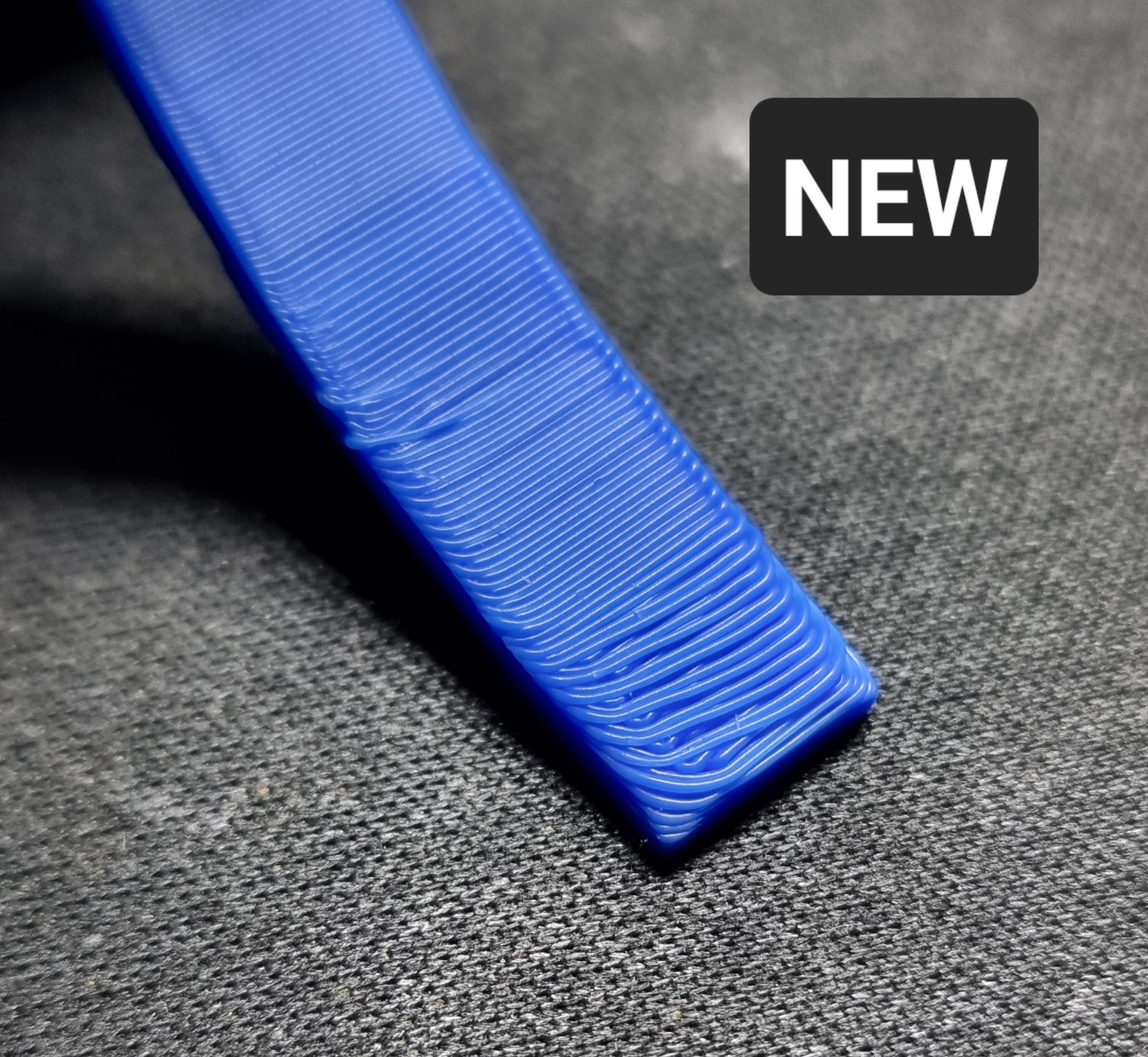

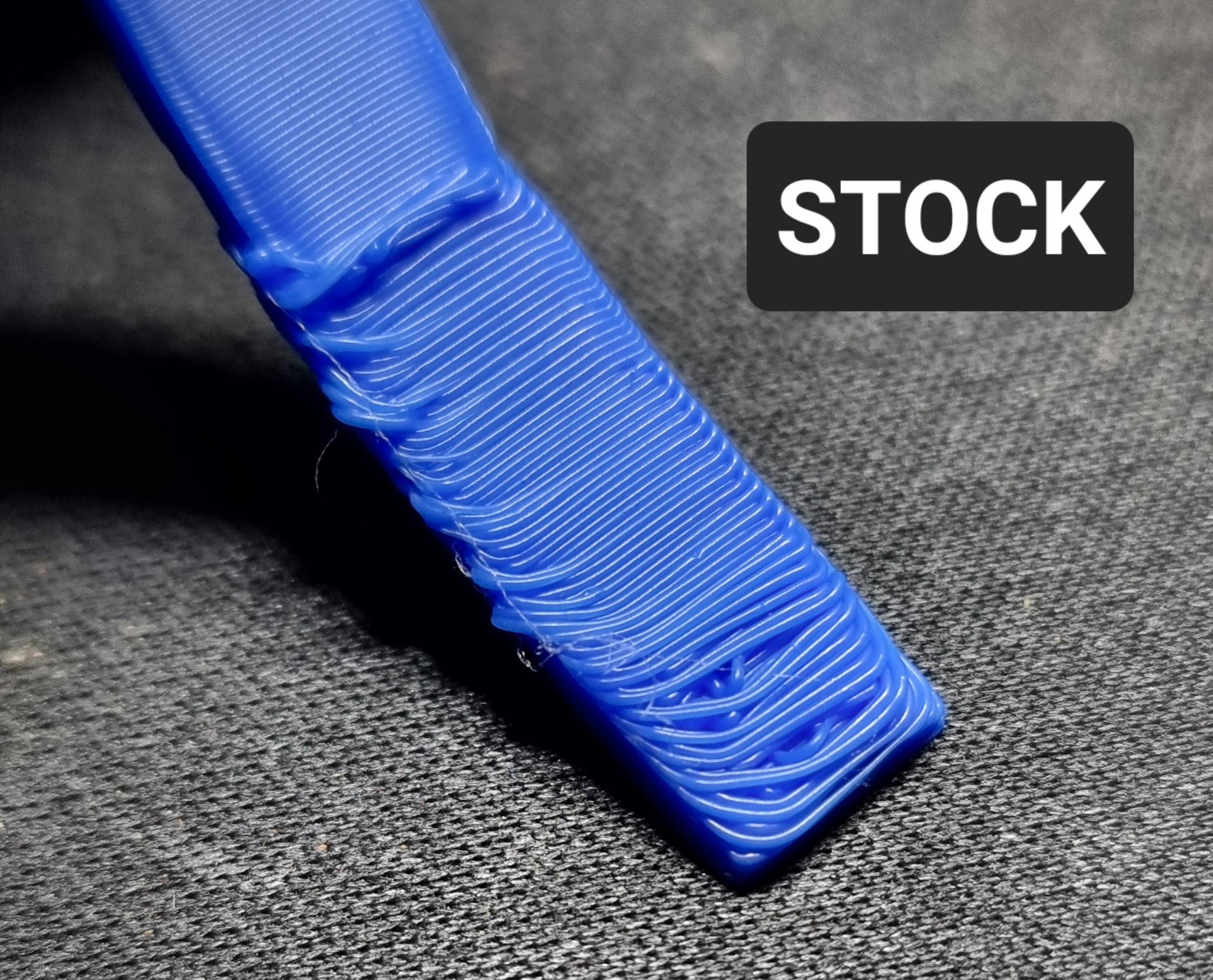

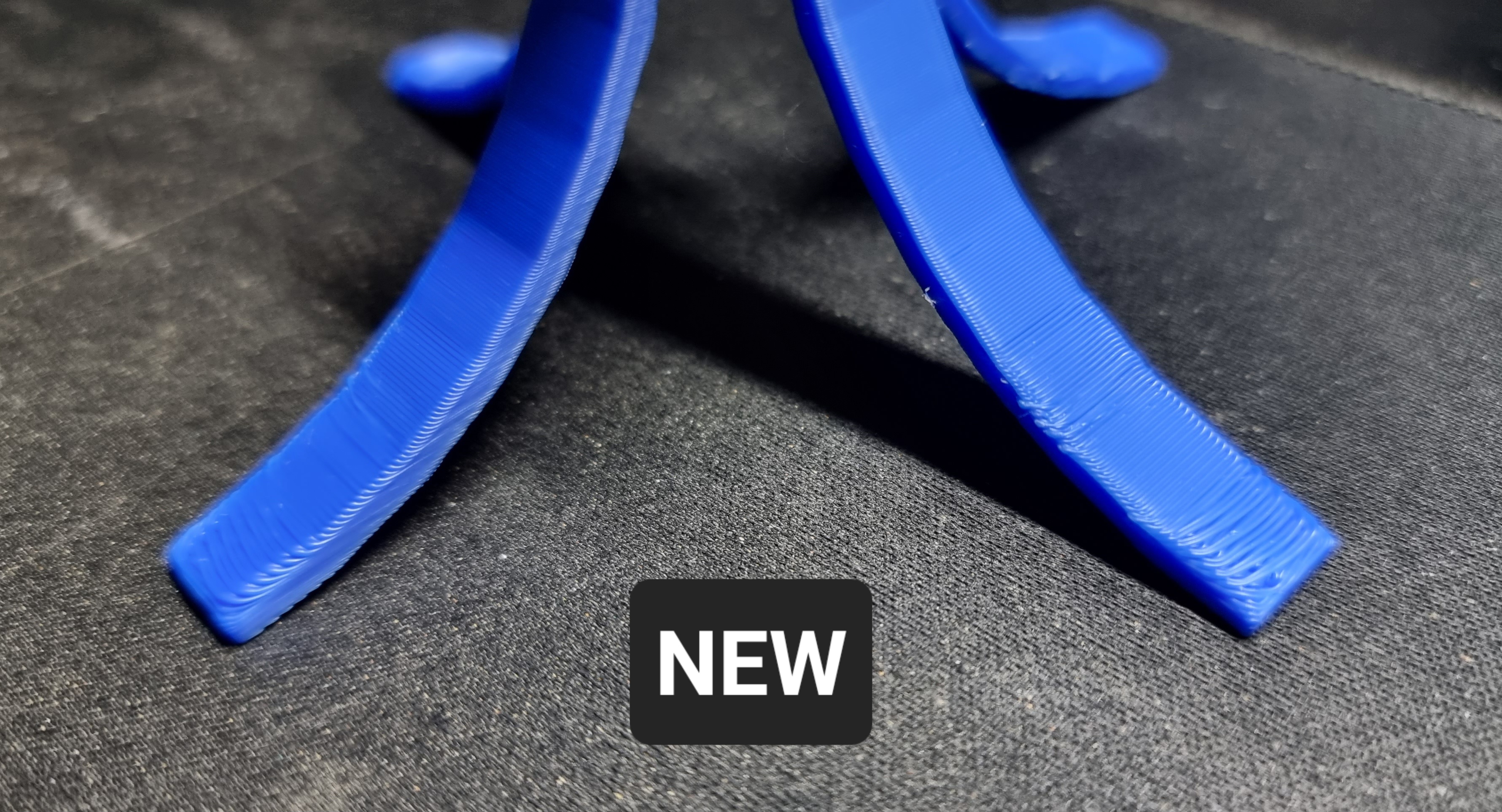

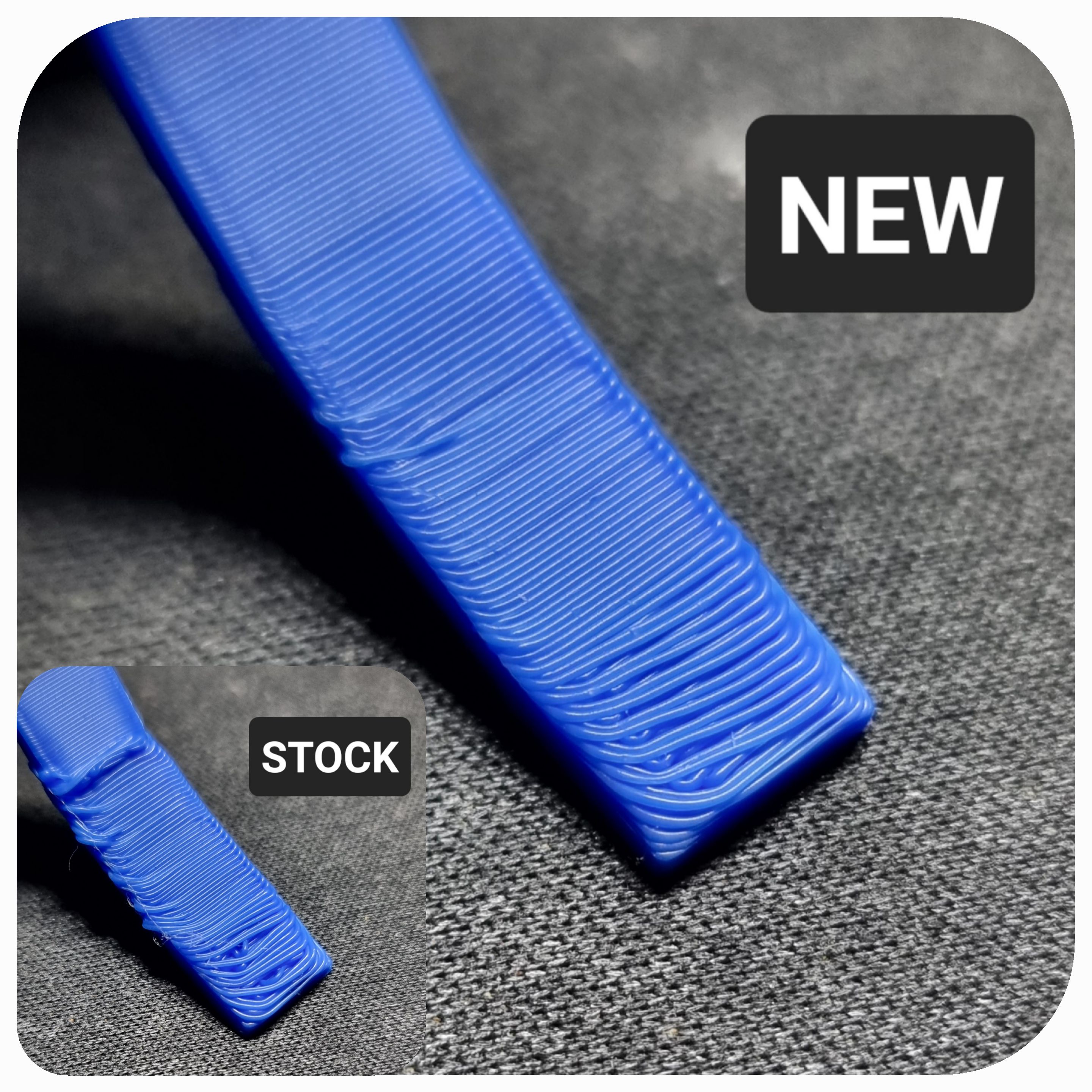

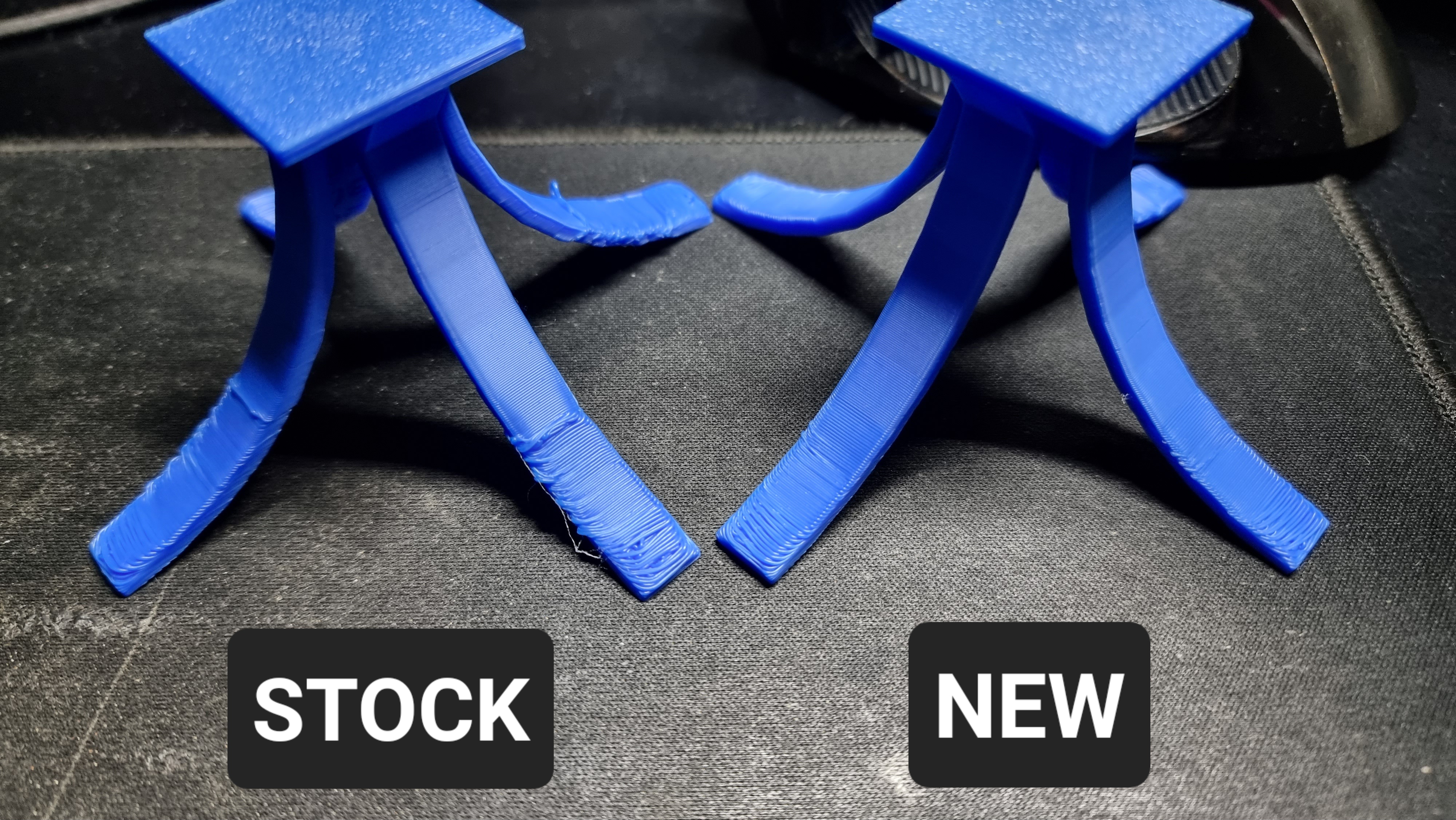

Dù sao đi nữa, dù còn nhiều chỗ để cải thiện, vì luồng khí không đều hoàn toàn ở các cạnh, tôi nghĩ sự khác biệt vẫn khá rõ rệt và tôi nghĩ rằng việc phát hành bản cơ sở là xứng đáng:

Tất cả các thử nghiệm đều được thực hiện với cùng cài đặt. Tôi cũng muốn giữ mọi thứ càng "mặc định" càng tốt nên tôi luôn sử dụng hồ sơ PLA thông thường với hồ sơ tiêu chuẩn 0.2. Ngay cả khi tôi tăng mọi thứ lên 150%, nó vẫn trông tốt hơn so với quạt làm mát gốc. À, kết quả bạn thấy là khi cửa và nắp đóng và nhiệt độ buồng khoảng 40 độ C :)

Lưu ý rằng bạn có thể sẽ phải điều chỉnh lại tốc độ quạt của mình cho các công việc cụ thể, tùy thuộc vào công suất của quạt mới. Nếu tôi tìm thấy một "quy tắc" chung, tôi sẽ cập nhật :)

Một số thông tin thêm:

Tôi đã thử một vài biến thể của cả ống dẫn mặc định và một thiết kế mới do tôi tạo ra từ đầu nhưng nó vẫn không cải thiện nhiều với quạt 5015 gốc.

Tôi quyết định mua một chiếc quạt mới nhưng không thực sự muốn thử vận may với các quạt "công suất cao" ngẫu nhiên trên aliexpress. Tôi đã chọn phiên bản mạnh nhất của quạt 5015 honeybadger vì đây là loại quạt nổi tiếng về công suất và hiệu suất. Bạn không cần phải mua riêng honeybadger vì thiết kế quạt 5015 khá tiêu chuẩn, nhưng tôi thực sự khuyên bạn nên dùng nó.

Bạn có thể mua chúng từ Fabreeko hoặc từ 3DO. 24v 9200 vòng/phút với 4 dây.

Trên Fabreeko họ cũng cung cấp phiên bản miệng rộng với CFM cao hơn. Áp suất vẫn như nhau và đó là điều quan trọng nên nó sẽ không thay đổi nhiều.. nhưng miệng rộng cho phép luồng khí đến ống dẫn bên trái dễ dàng hơn, có thể đáng để thử. Phí vận chuyển quá cao đối với tôi từ Fabreeko nên tôi không thể thử. Nếu có cơ hội thử một chiếc, tôi sẽ bao gồm một phiên bản phù hợp với nó.

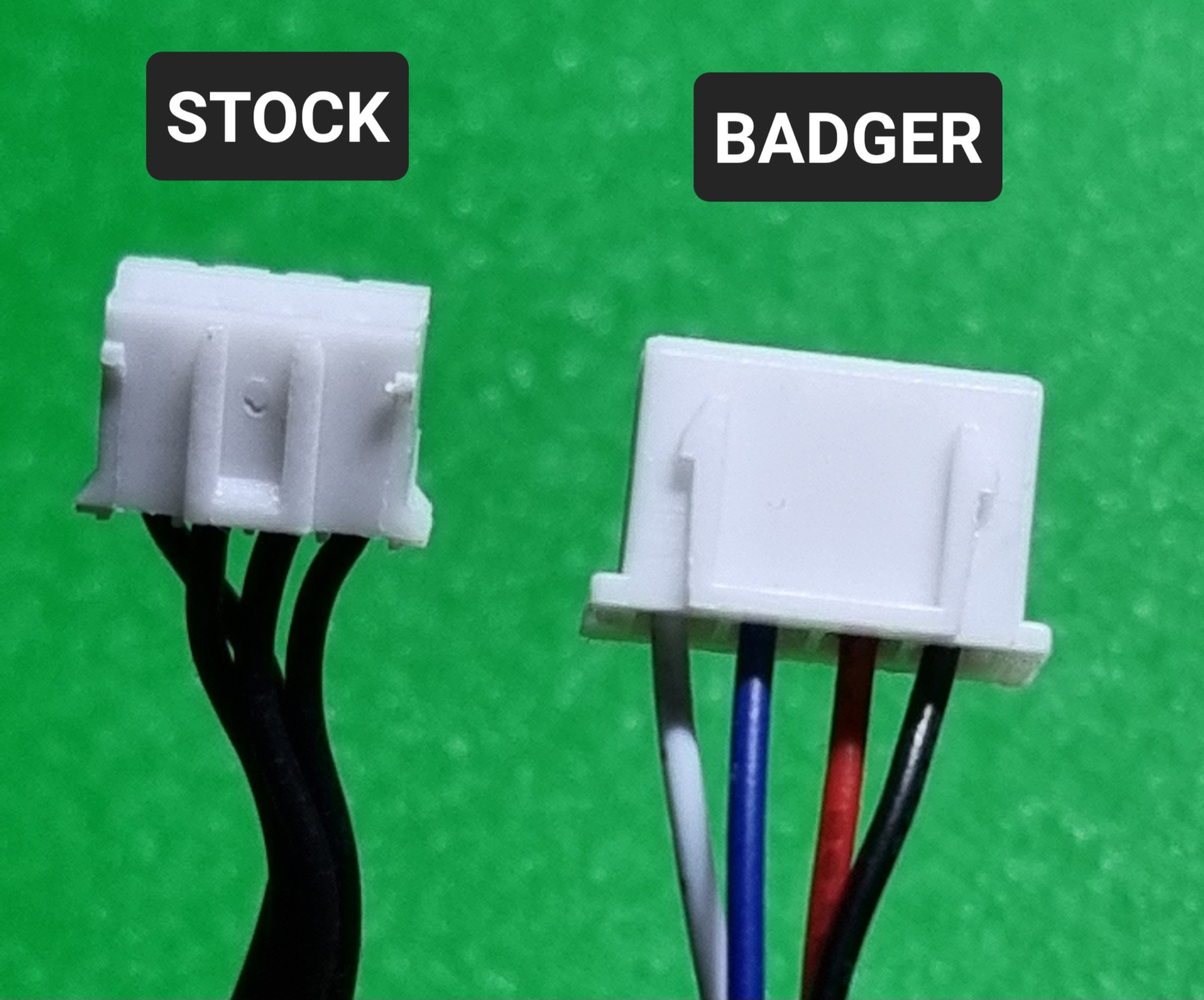

Để lắp quạt honeybadger (hoặc quạt của bạn), bạn sẽ phải hàn đầu nối phù hợp được sử dụng trong Q2 - JST PH 2.0 4Pin.

Bạn có thể cắt quạt gốc và hàn đầu nối của nó vào quạt badger nhưng tôi không muốn làm hỏng nó nên tôi đã đặt mua một số đầu nối có dây được bấm sẵn như THẾ NÀY chẳng hạn. Bạn không cần dây 22 AWG như trong ví dụ, dây mỏng hơn thì tốt hơn.

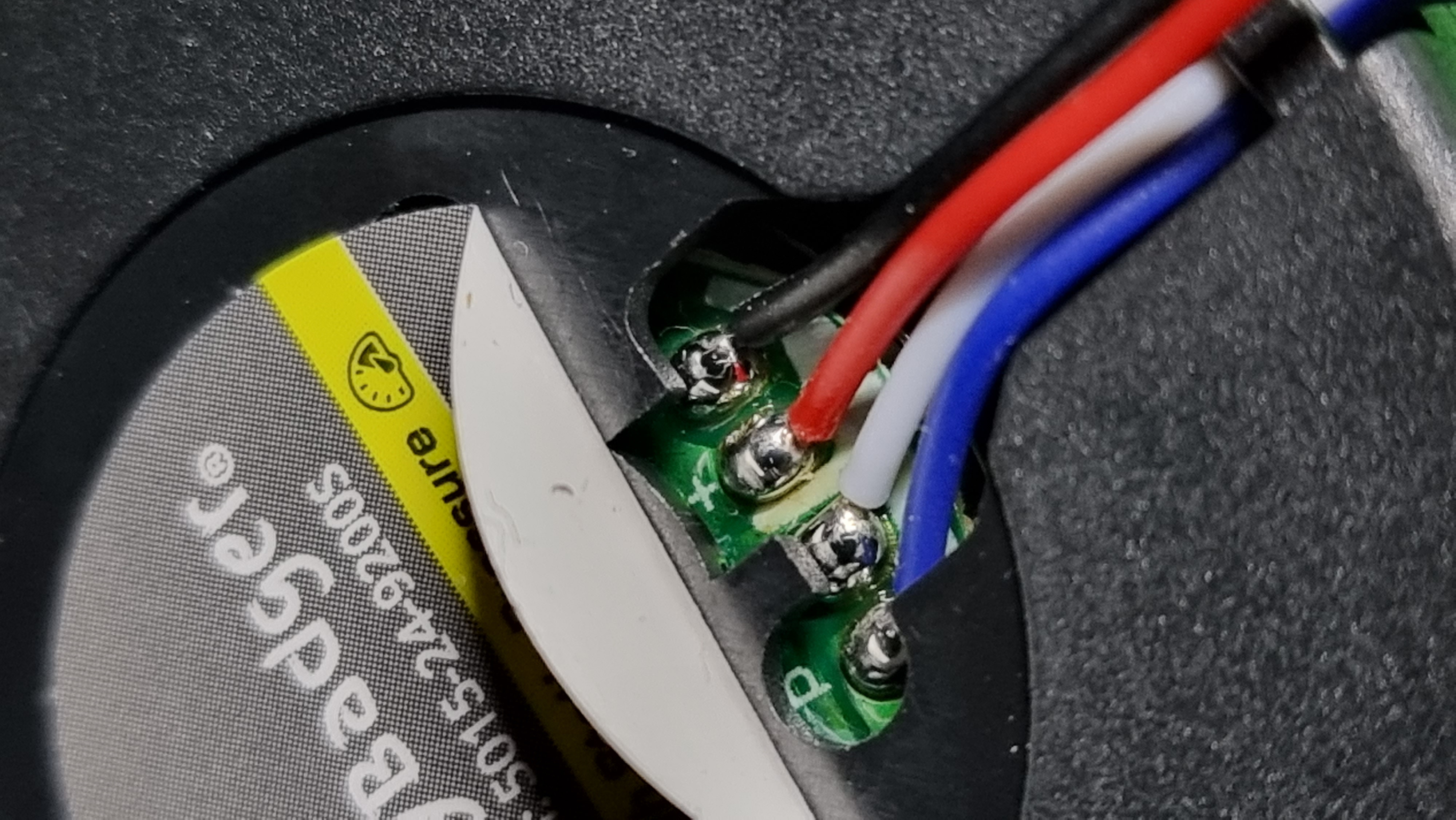

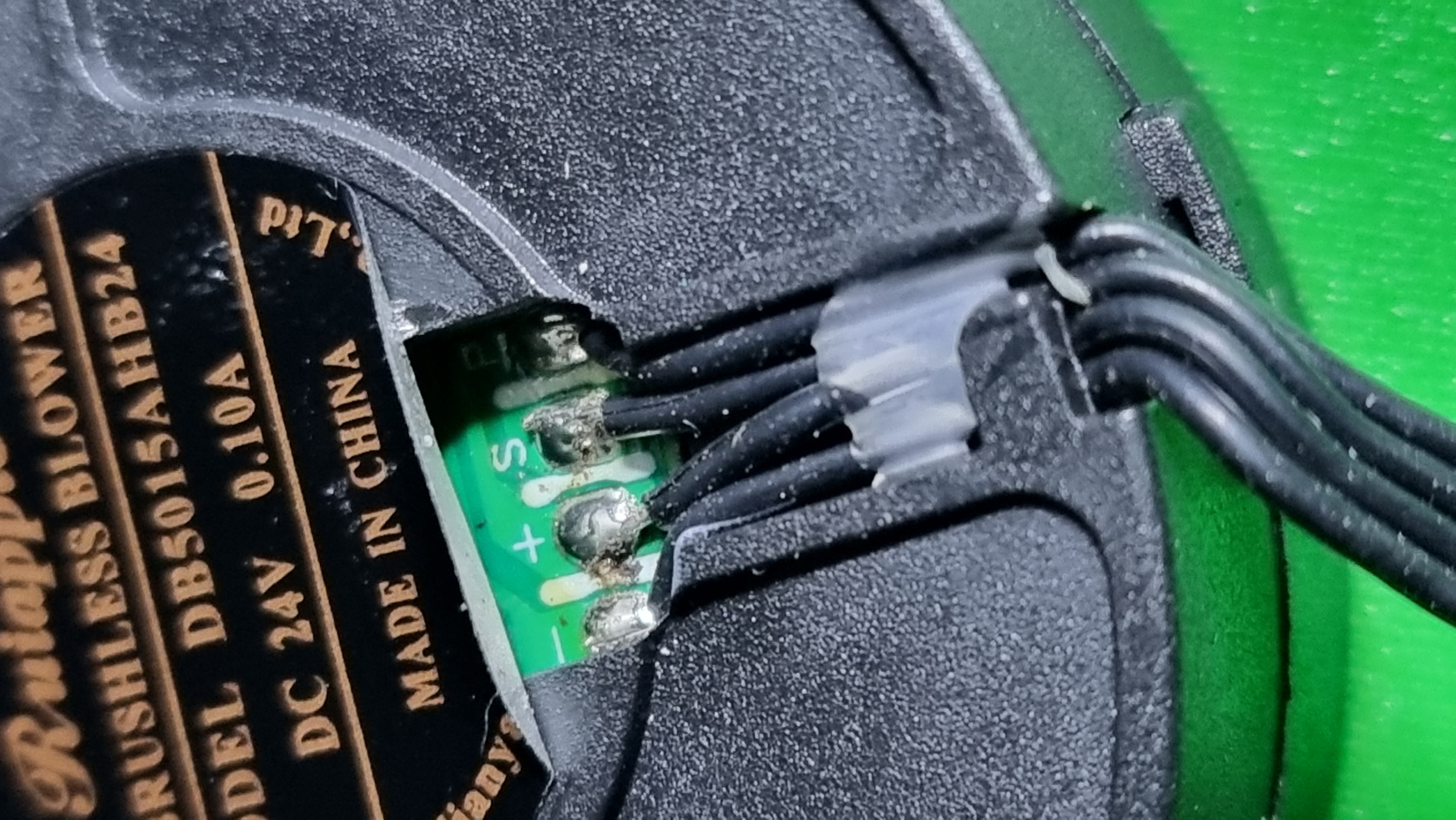

Quạt honeybadger đặc biệt có thứ tự dây đảo ngược, tôi không chắc về các quạt khác, vì vậy hãy đảm bảo bạn kiểm tra đúng thứ tự dây trước khi hàn! Bạn có thể kiểm tra dây nào là dây nào bằng cách nâng nhẹ nhãn quạt lên, như bạn có thể thấy ở đây:

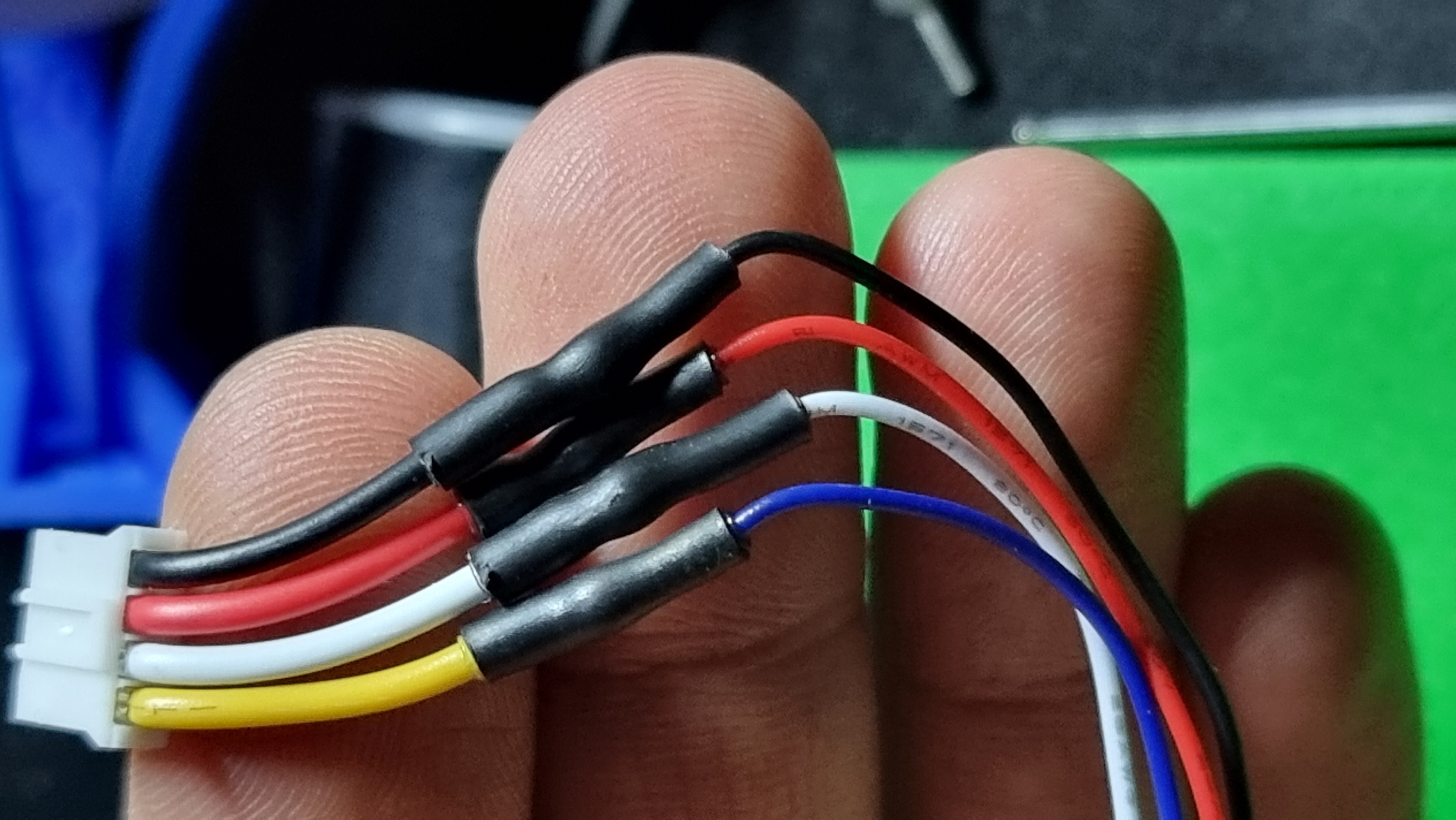

Nếu bạn muốn xem hướng của quạt honeybadger với thứ tự dây chính xác và đầu nối đã được hàn, đây là của tôi. Tuy nhiên, tôi luôn khuyên bạn nên tự kiểm tra.

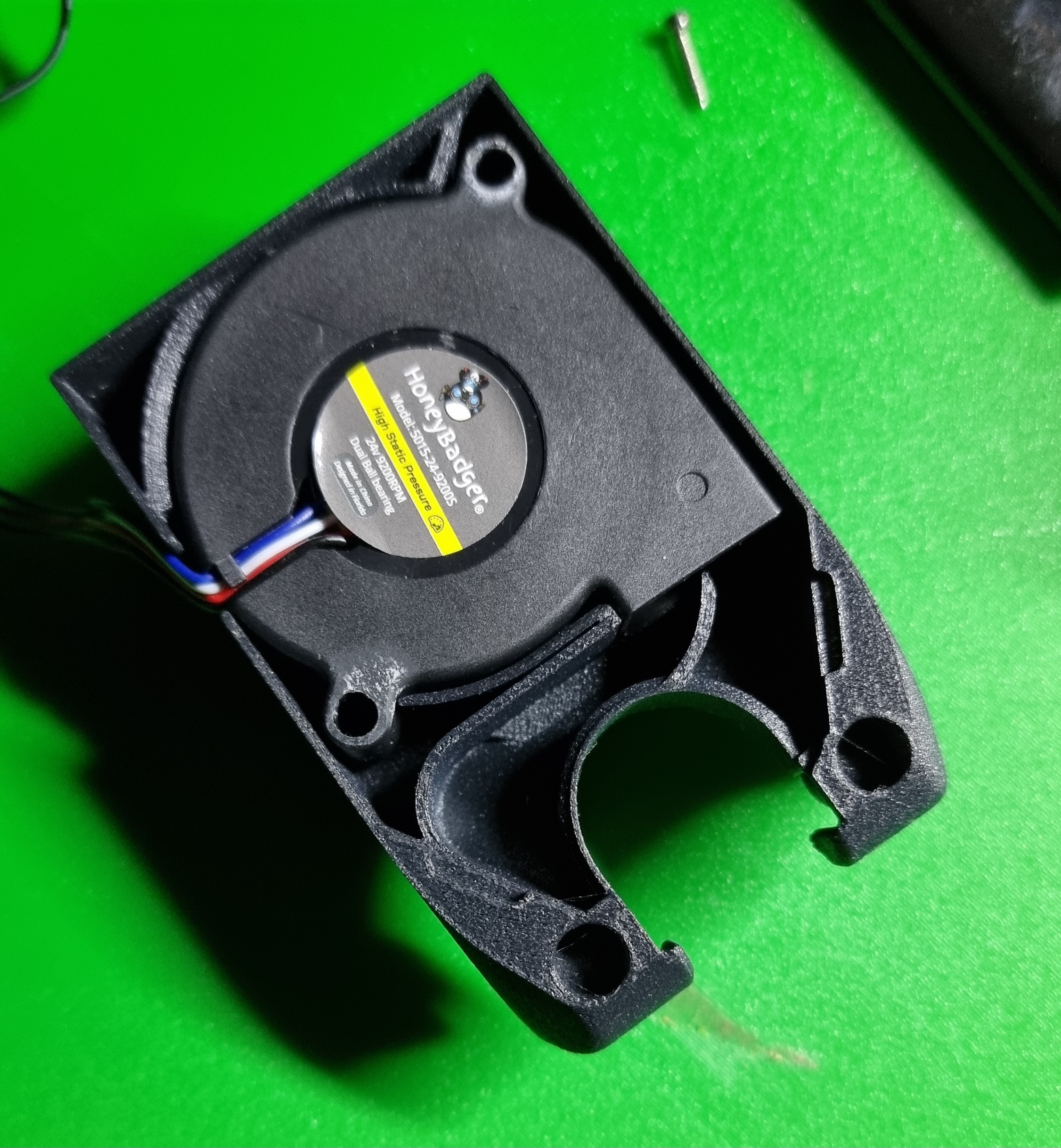

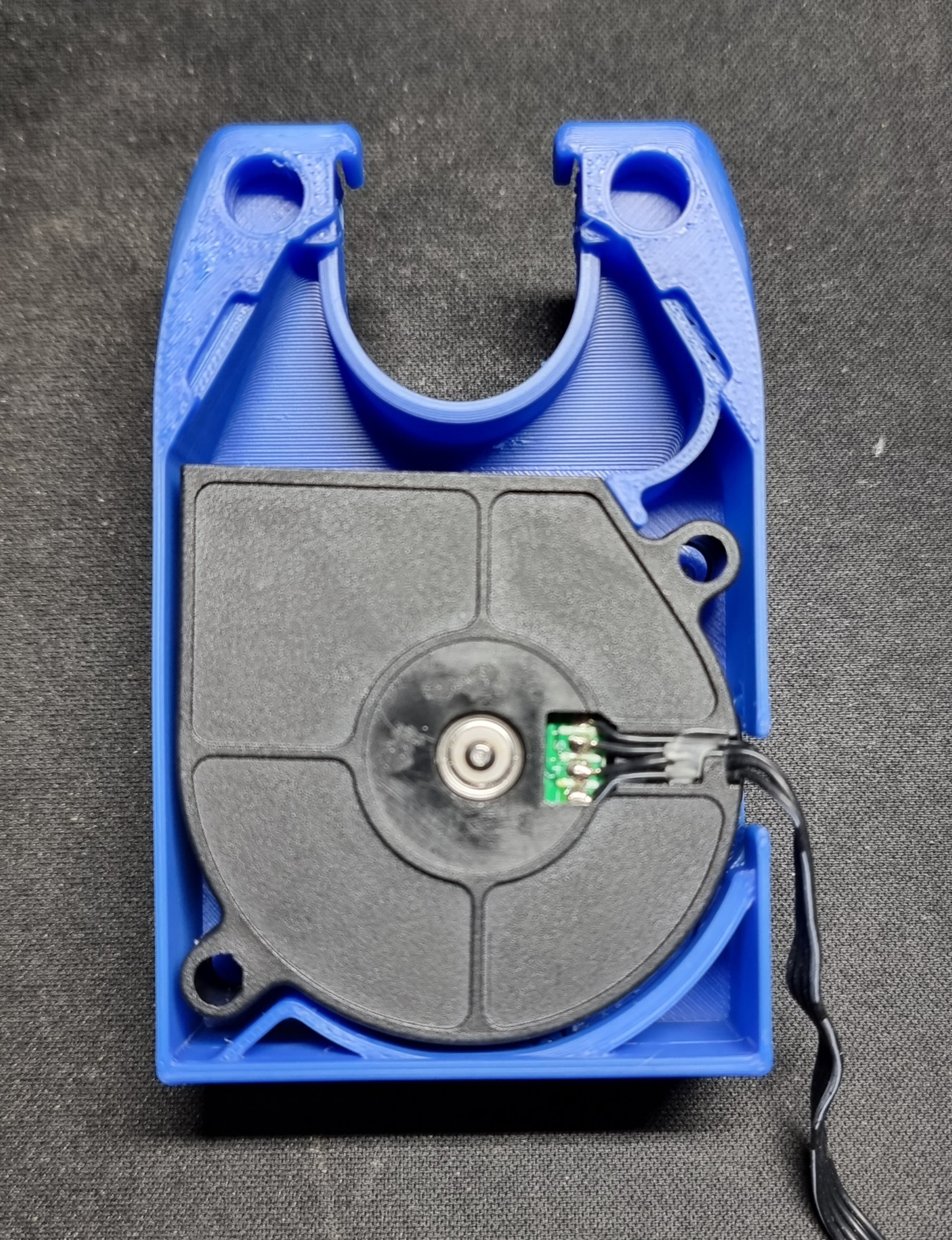

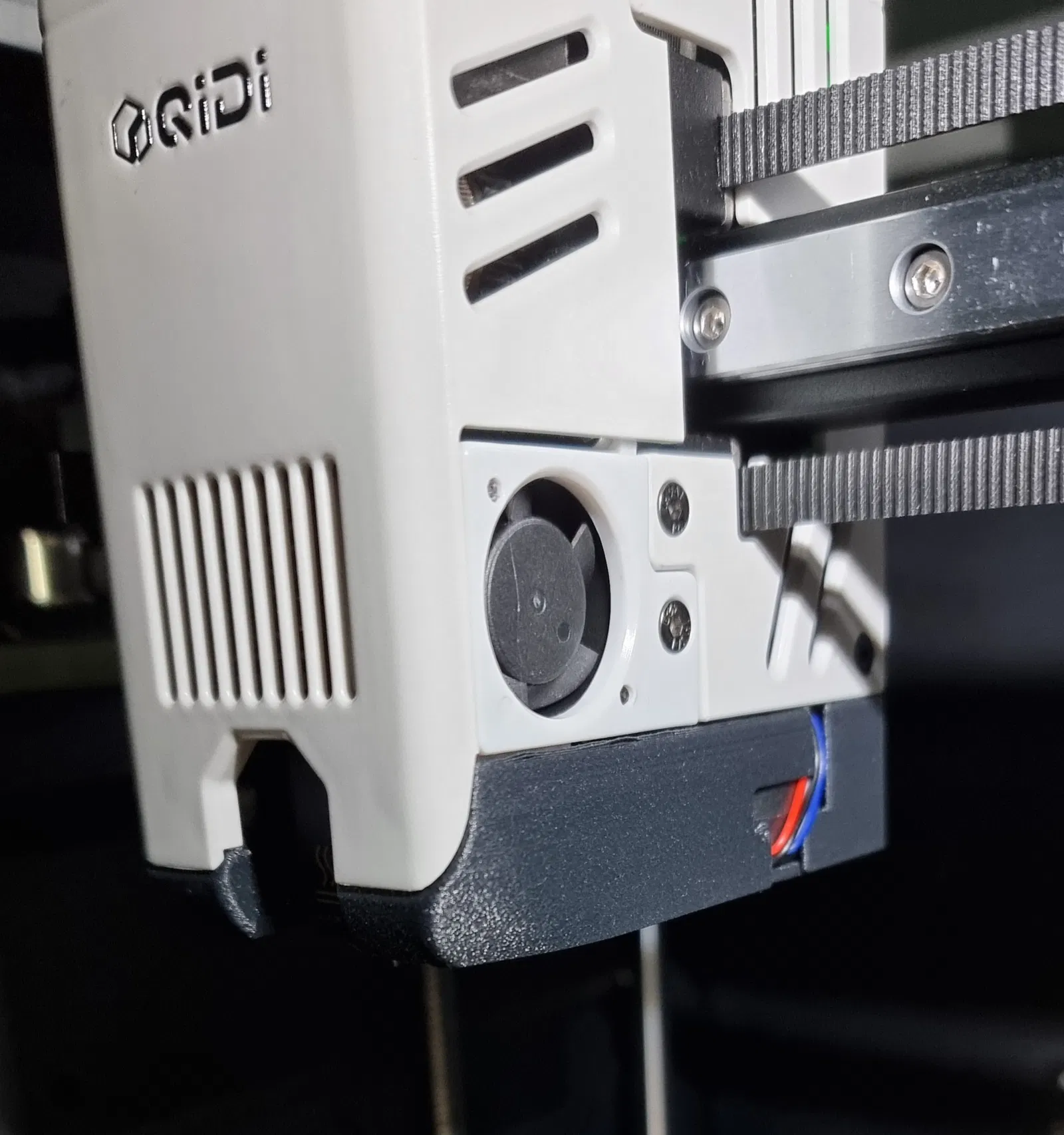

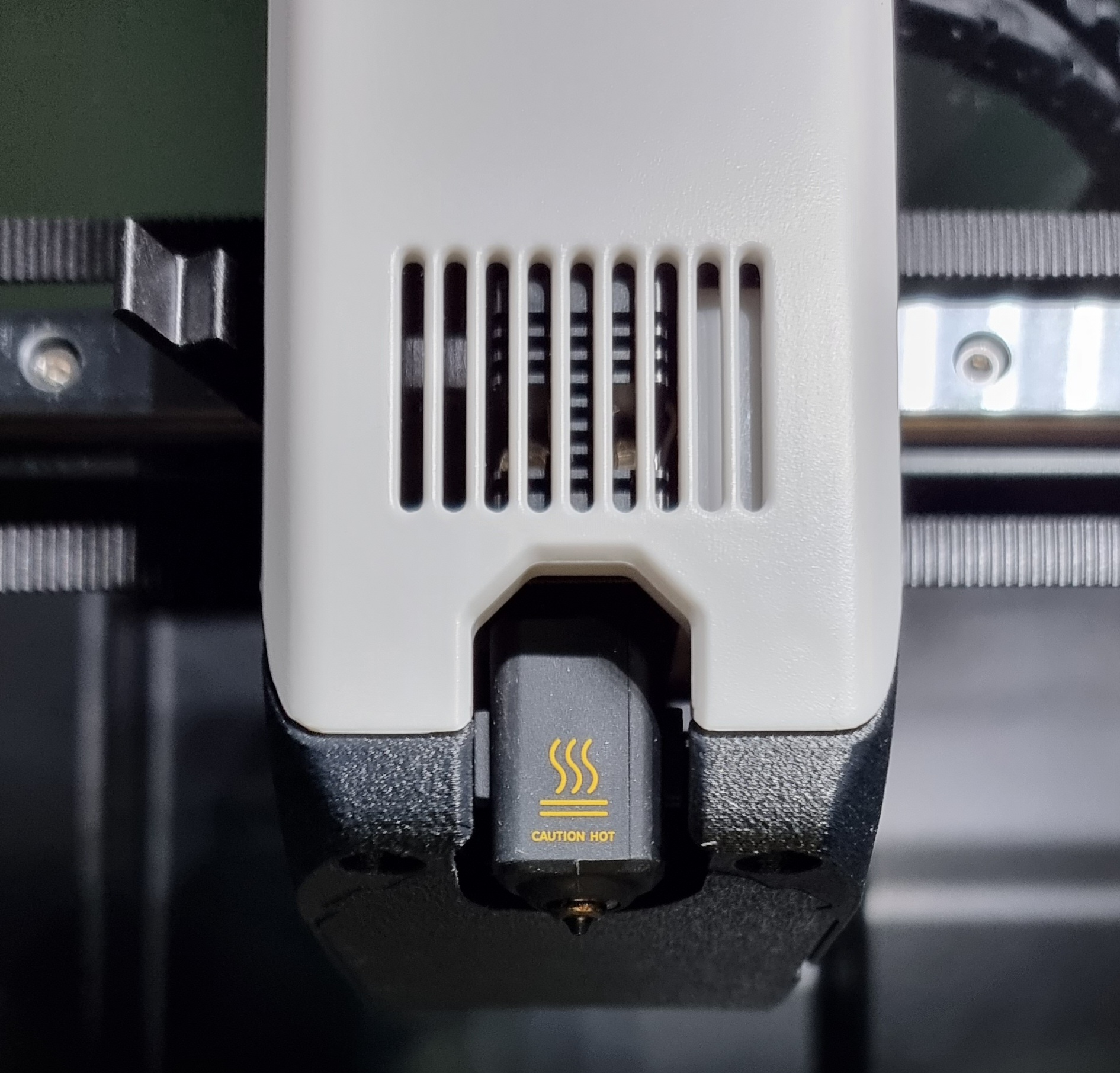

Sau khi quạt của bạn sẵn sàng, bạn có thể lắp nó vào vỏ mới và lắp lại nắp.

Nhớ kiểm tra trang bộ vỏ đầu in của tôi để biết hướng dẫn thay thế các bộ vỏ đầu in, bao gồm cả vỏ quạt, và các mẹo hữu ích khác!

Bạn cần in nó ít nhất bằng ASA, đặc biệt là nắp, hoặc tốt hơn! Nếu bạn thường xuyên in các vật liệu nhiệt độ cao, hãy cân nhắc một lựa chọn tốt hơn ASA. Tôi sử dụng PBT Pro cho máy của mình và nó hoạt động tốt. Xin đừng chủ quan với việc này, bạn có nguy cơ làm hỏng nắp trục Z của mình. Bạn không thể sử dụng NẮP gốc cho việc này, vì vị trí quạt 5015 đã thay đổi.

Nếu bạn không có nam châm, bạn có thể chạy nó mà không có nắp trước mà không gặp vấn đề gì. Lúc này, hãy cắm quạt trở lại bảng điều khiển đầu in và lắp lại mọi thứ.

Tôi đã thêm một tệp .3mf với hồ sơ pbt pro của tôi và các bộ phận được đặt như tôi đã in chúng. Tôi thích in vỏ theo cách này vì các khoang cho quạt và nắp sẽ được in tốt hơn và đảm bảo vừa vặn (bạn muốn nắp phẳng) trong khi di chuyển bất kỳ lỗi nào do các bộ phận hỗ trợ chưa được tinh chỉnh sang phần sẽ bị ẩn đi.

Tôi sẽ cập nhật thiết kế và cũng thêm ống dẫn tùy chỉnh trong tương lai. Tôi cảm thấy sự cải thiện mà tôi đạt được là xứng đáng để phát hành bản cơ sở :)

Xin hãy chia sẻ kết quả và ý kiến của bạn, tôi luôn sẵn lòng thảo luận và cải thiện!
