Voron Stealthburner cho Biqu Nebula

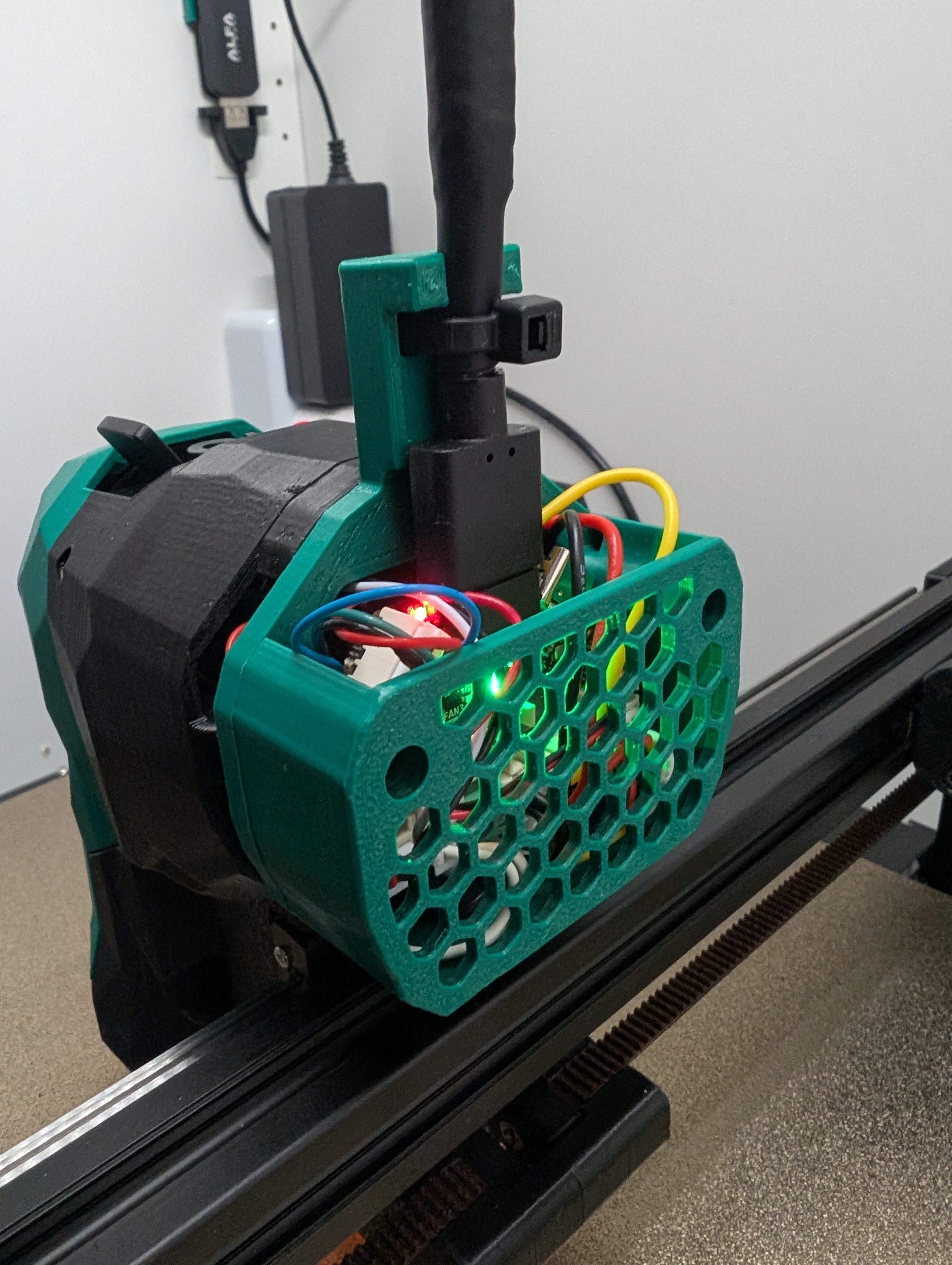

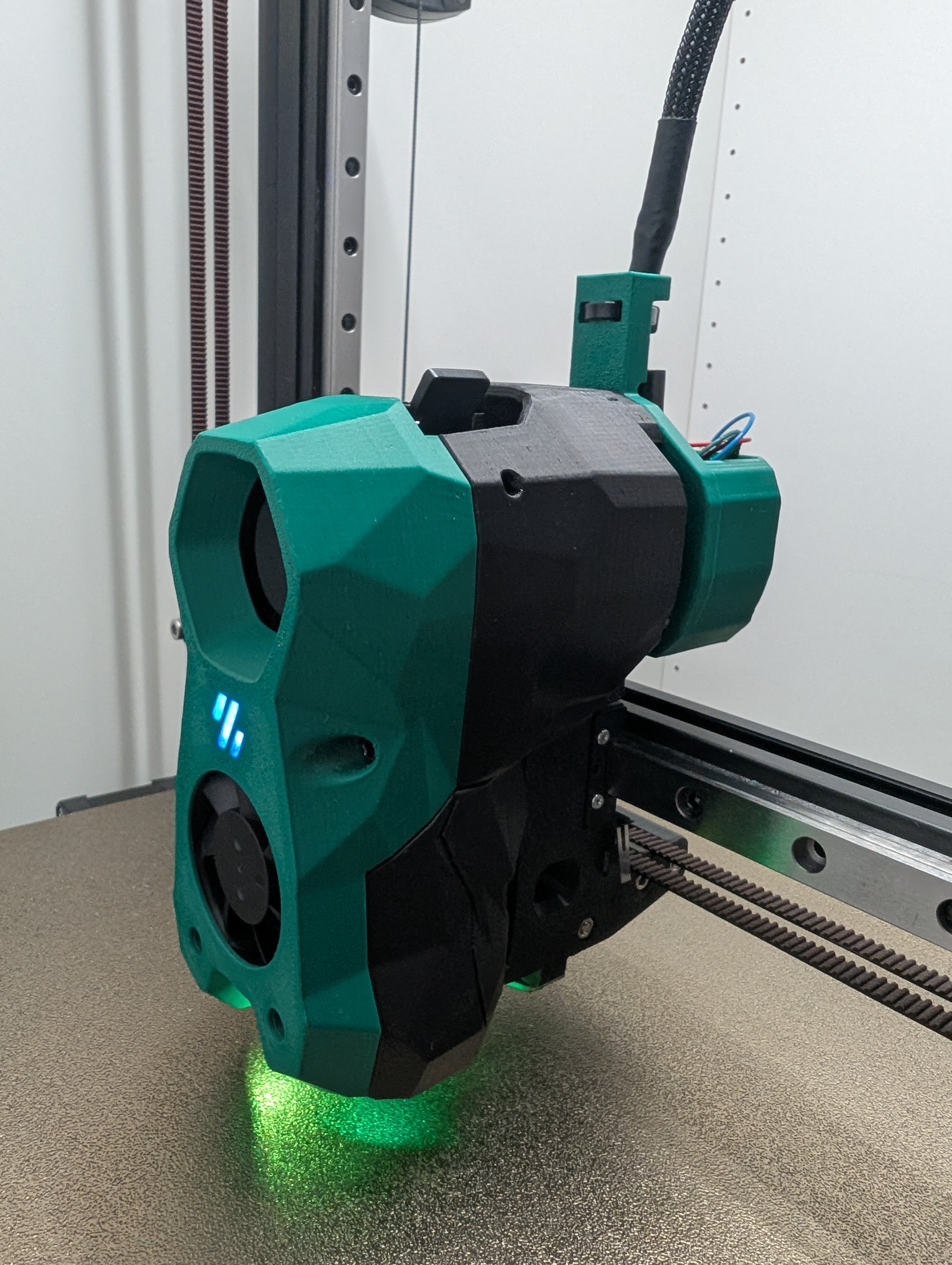

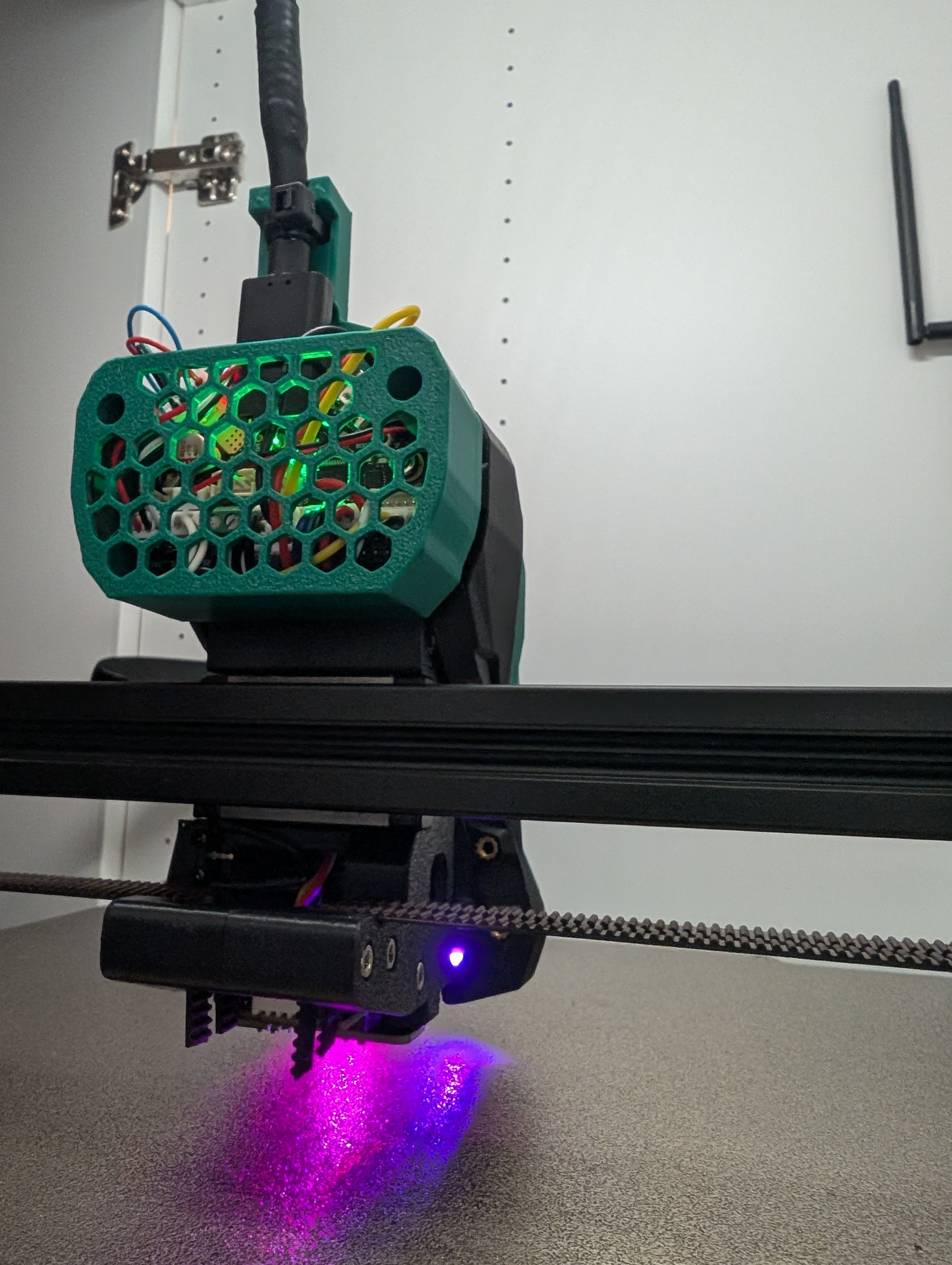

Mọi người góp ý với gợi ý nha, cái này mình đã gắn thử trên cái Switchwire của mình rồi đó.

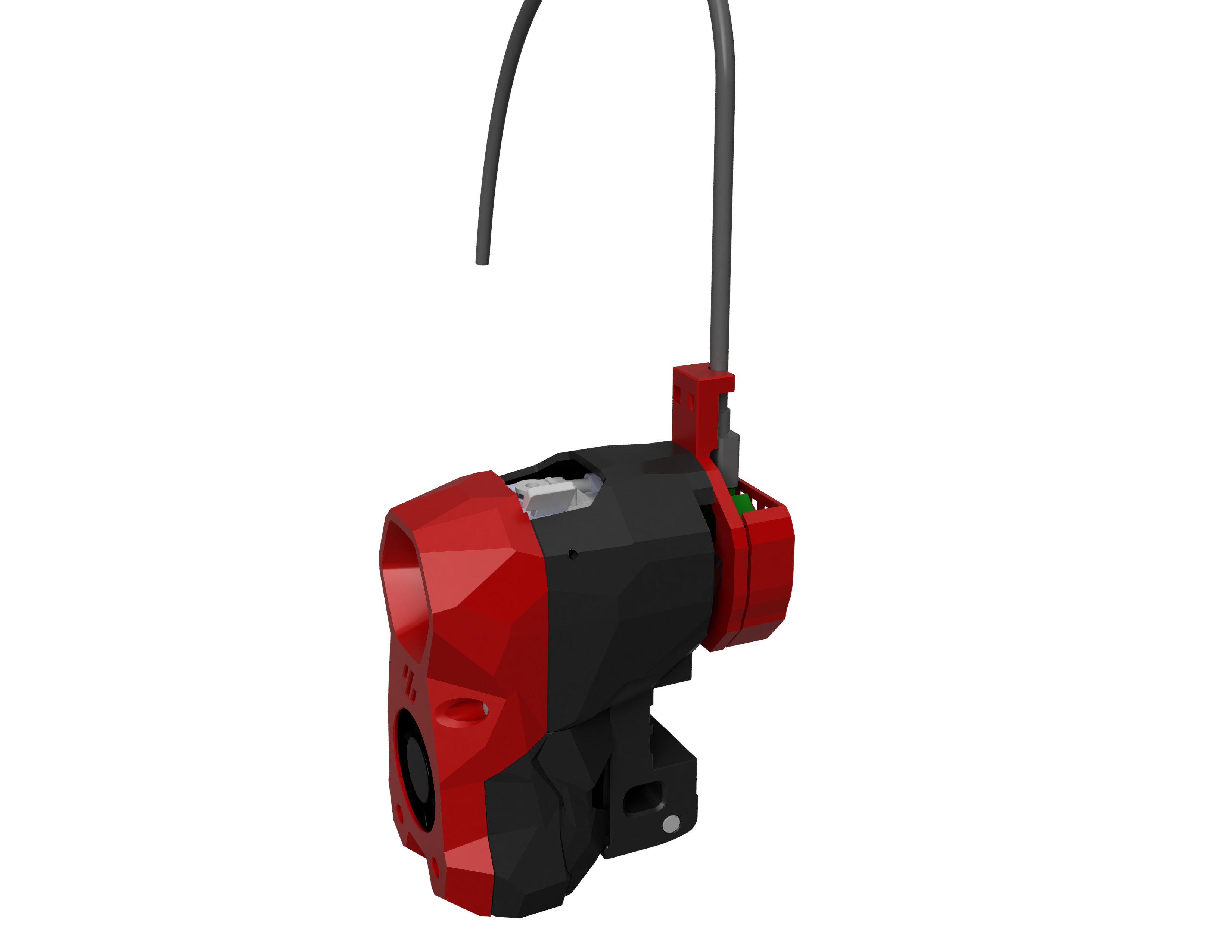

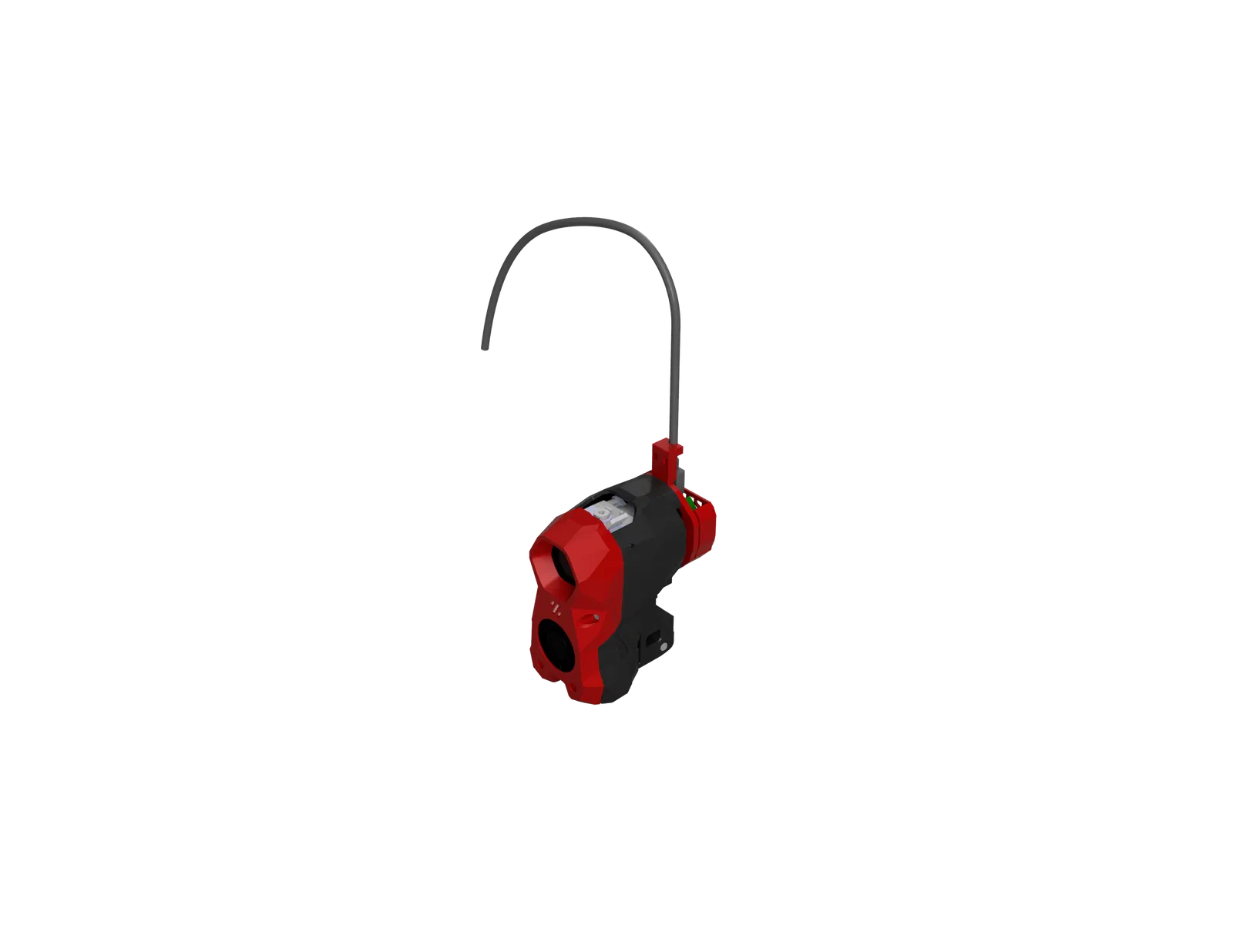

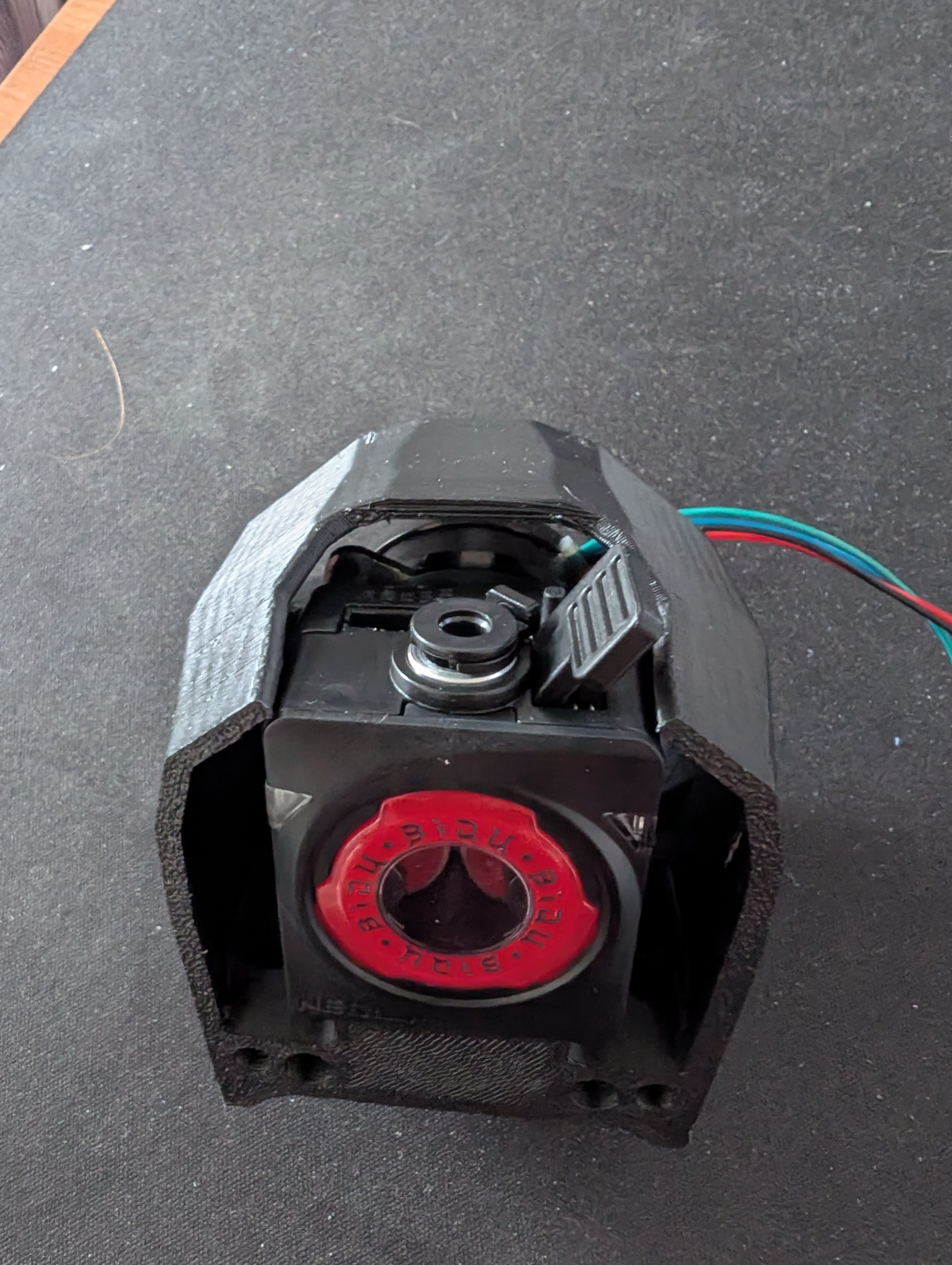

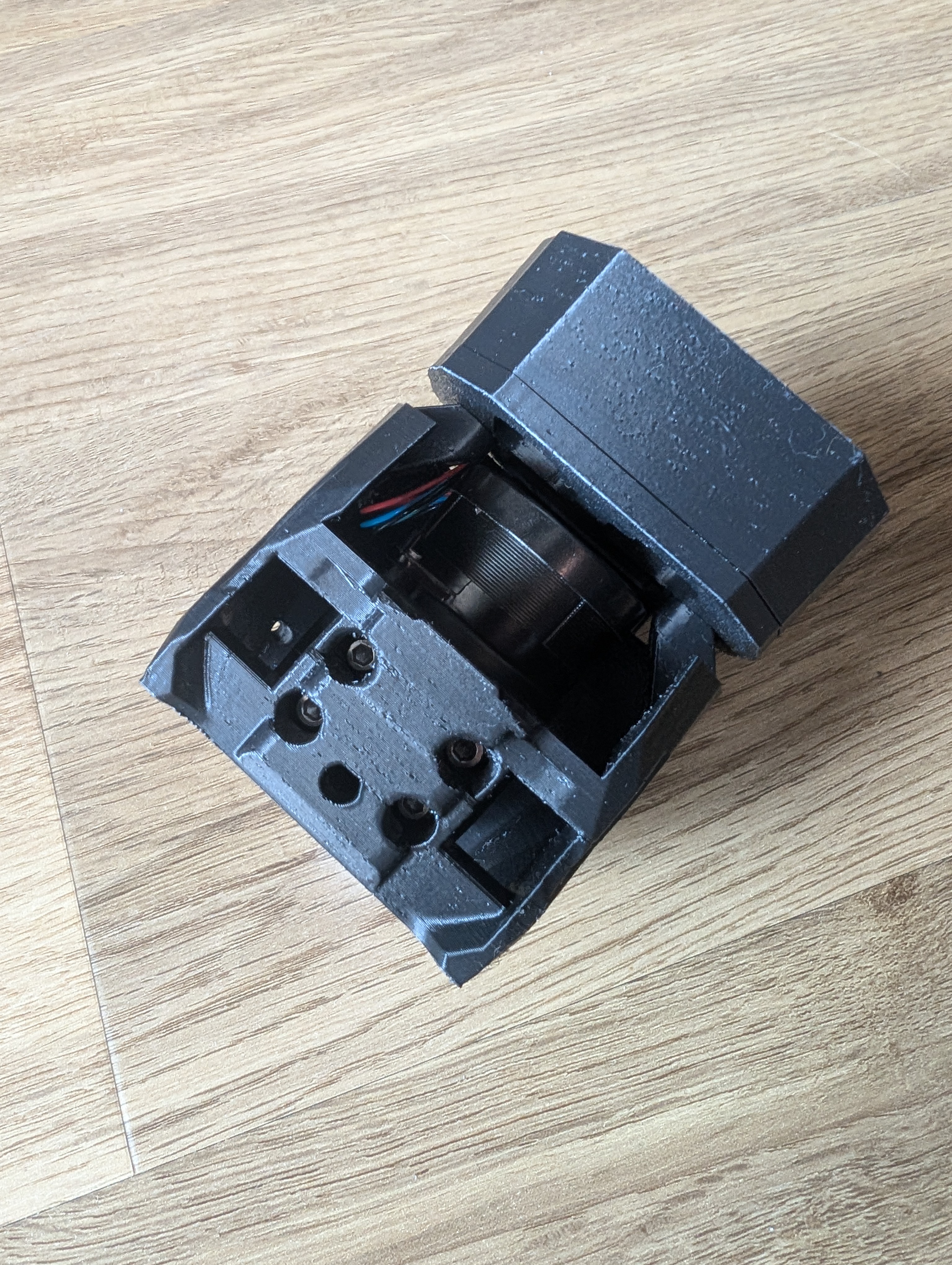

Mình có đặt một cái Biqui Nebula extruder. Mình đã chỉnh sửa lại bản Stealthburner của Biqu và bỏ đi các bộ phận Filametrix. Phần sau lưng có thể gắn được BTT EBB36 theo thiết kế của hãng (không cần ốp lưng hay miếng đệm). Tiếc là các lỗ cấy nhiệt (heatsets) sẽ làm hỏng vách ngoài của bạn, vì Biqu thiết kế chúng quá sát với vách ngoài.

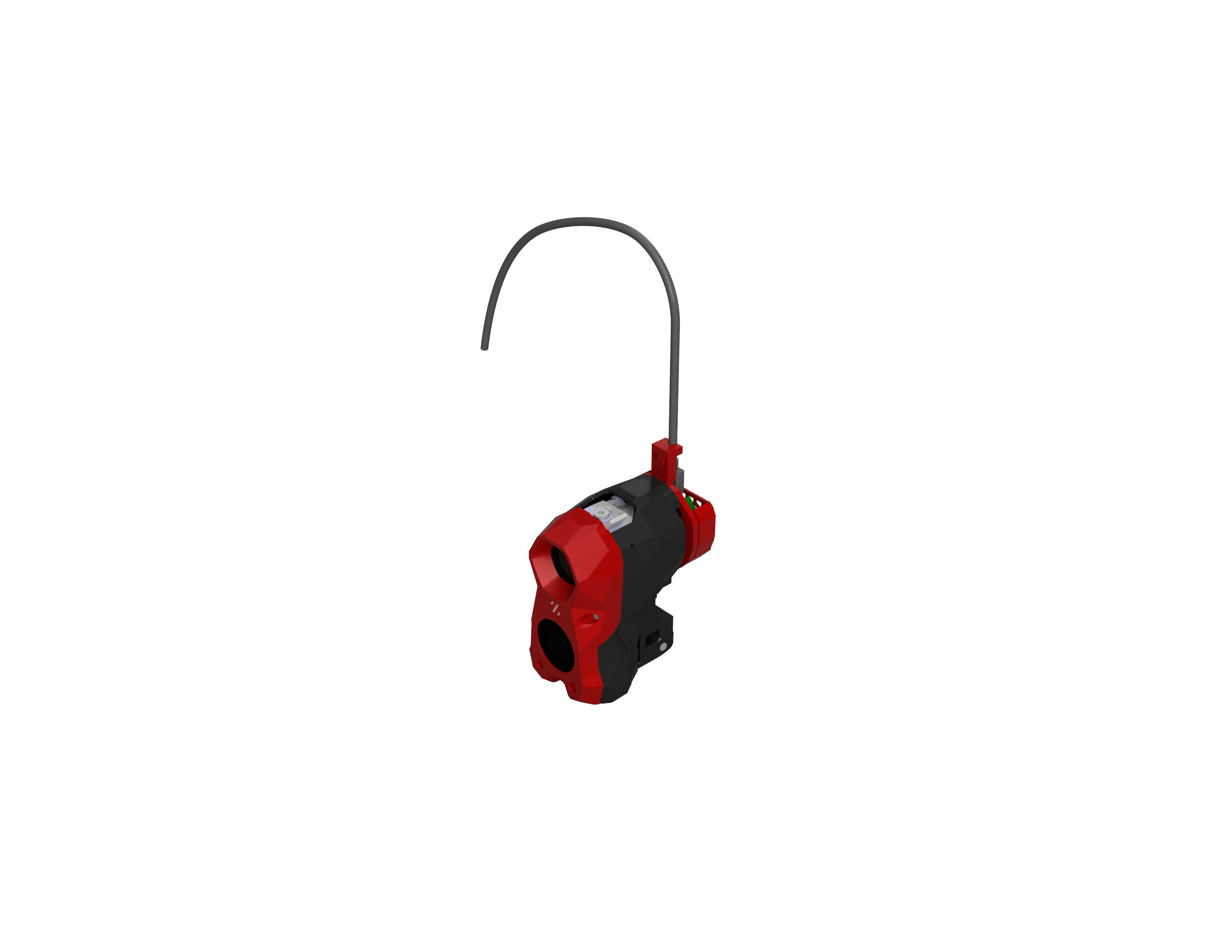

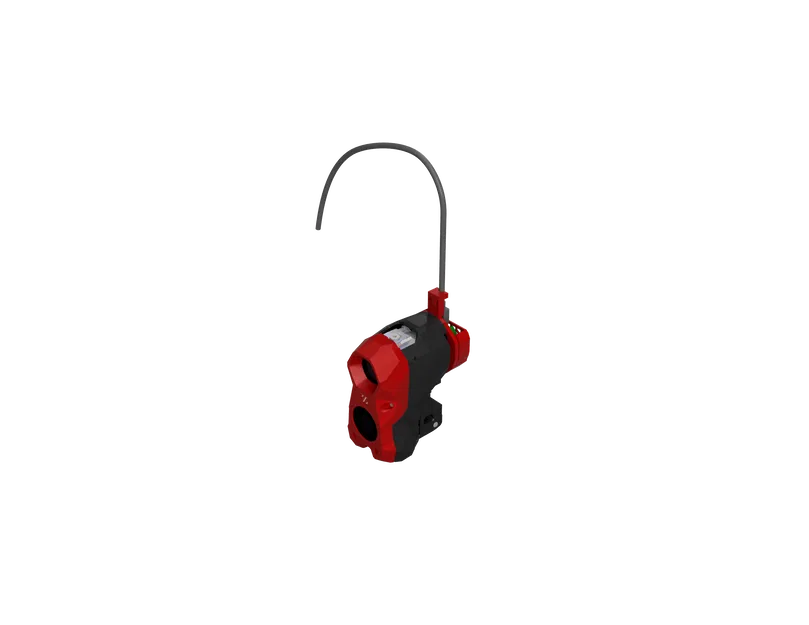

Tổng quan

Mình cũng có đặt một bộ Fysetc H36 Combo nên mình cũng làm một cái đế gắn và một miếng đệm cho nó. Cái đế gắn có bộ phận giảm căng cho cáp Fysetc CAN. Nếu bạn dùng ốp lưng, hãy dùng lỗ cấy nhiệt / lỗ bắt vít ở giữa phía trên, cái này sẽ không làm hỏng vách ngoài. Miếng đệm dùng các lỗ khác. Phần che là mình chưa thử, vì mình chưa đấu dây. Mình đã in tất cả các bộ phận và mọi thứ đều vừa vặn.

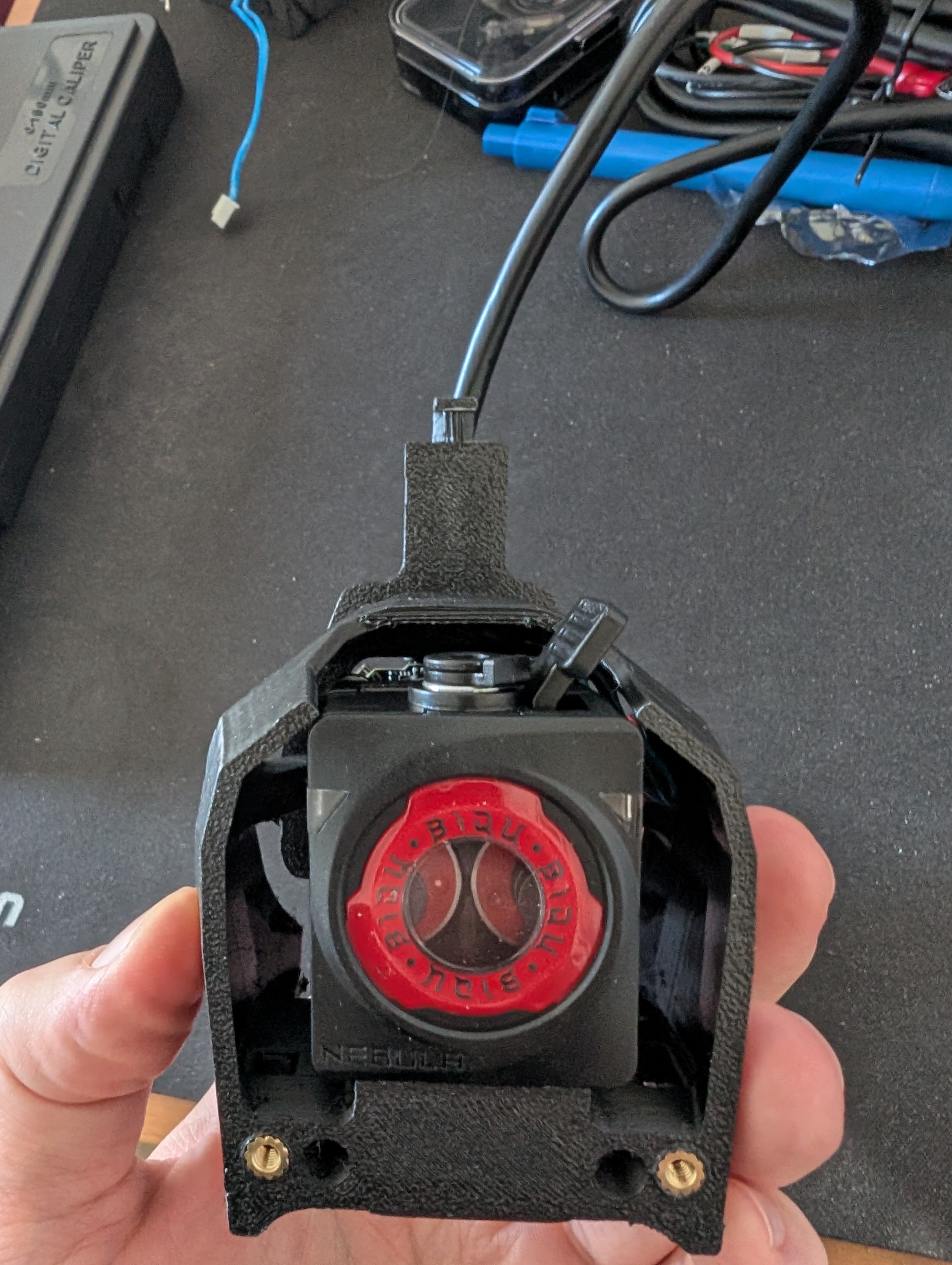

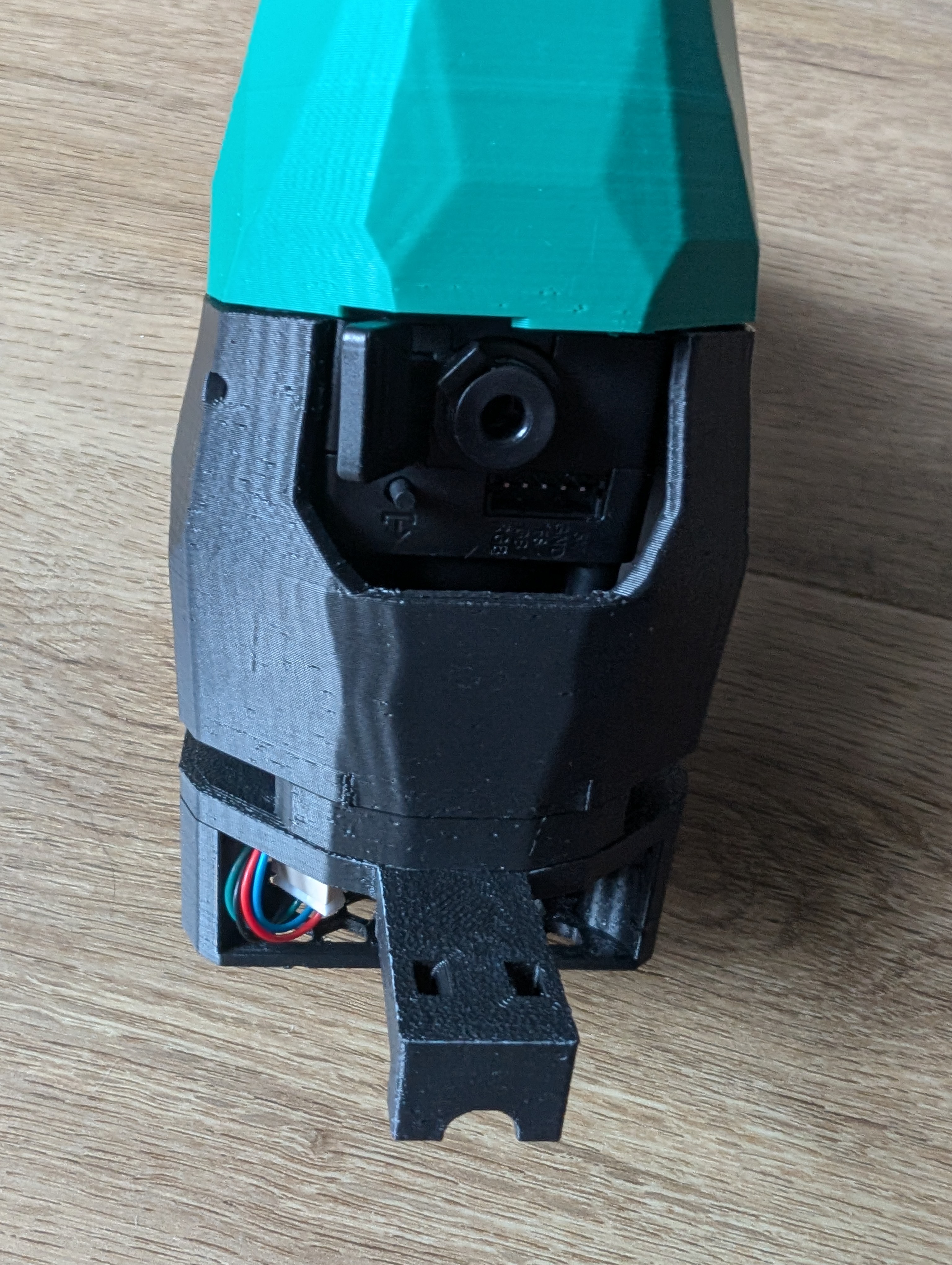

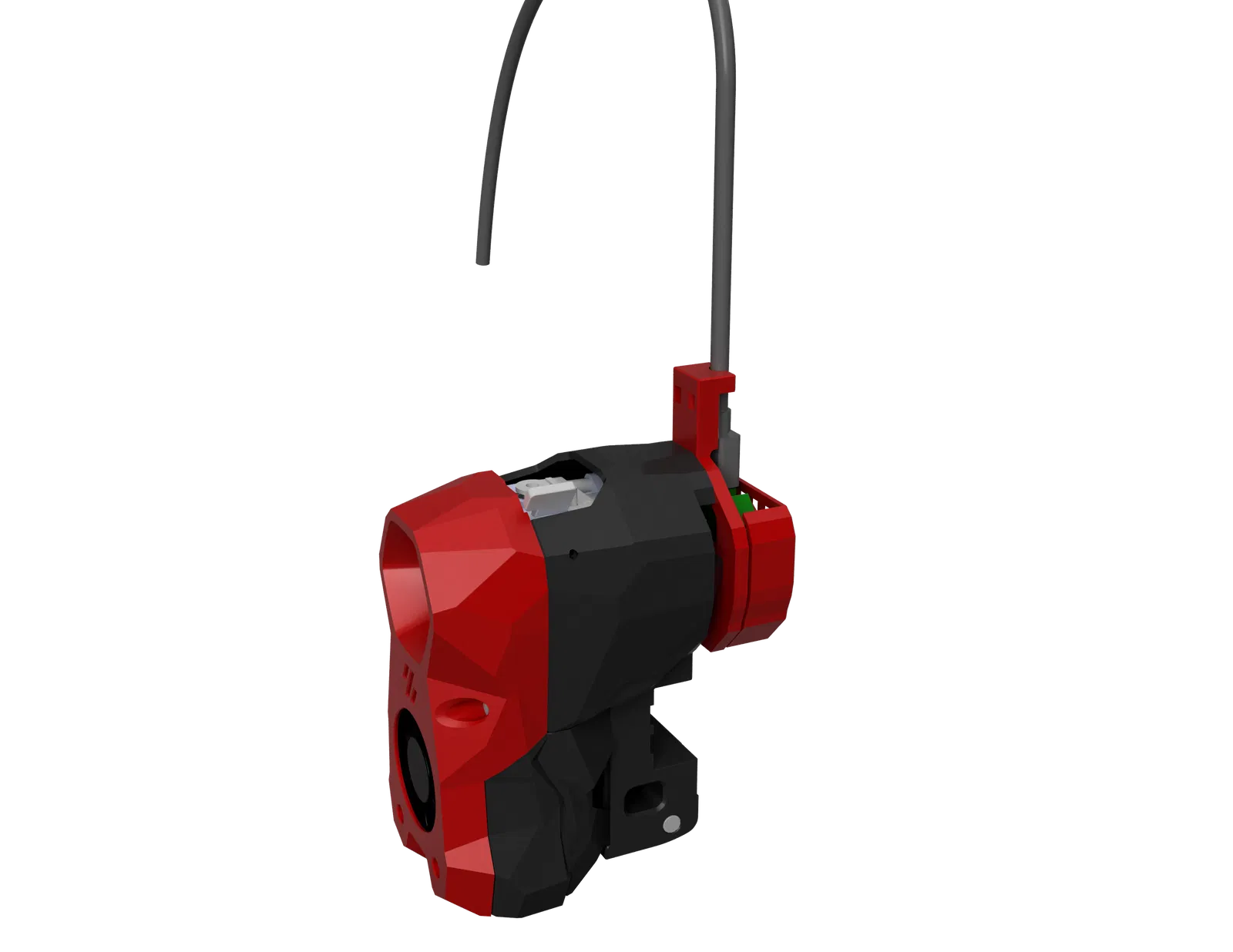

Mình đã thay đổi đường đi cáp và thêm một kênh mới ở phía sau cho cáp của hotend. Mình đã phóng to lỗ cho ống PTFE để ống đi hết tới extruder (không chắc tại sao Biqu không làm vậy).

Các phiên bản:

BTT EBB36 gen2:

Cái này chỉ dành cho gen2 theo thiết kế của BTT. Hiện tại cũng không có sẵn nữa… Mình có thể làm ốp lưng cho v1.2 nếu có ai cần.

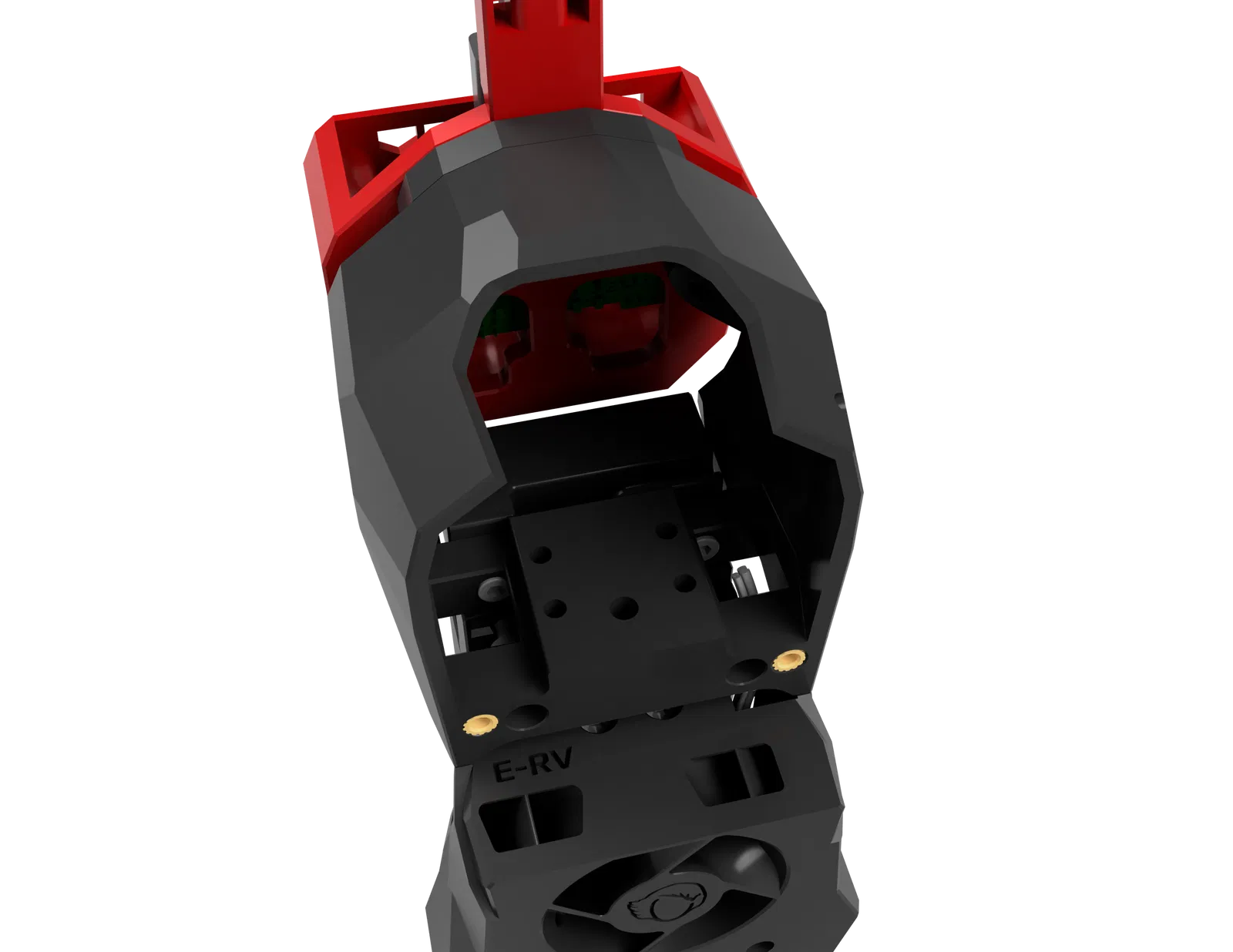

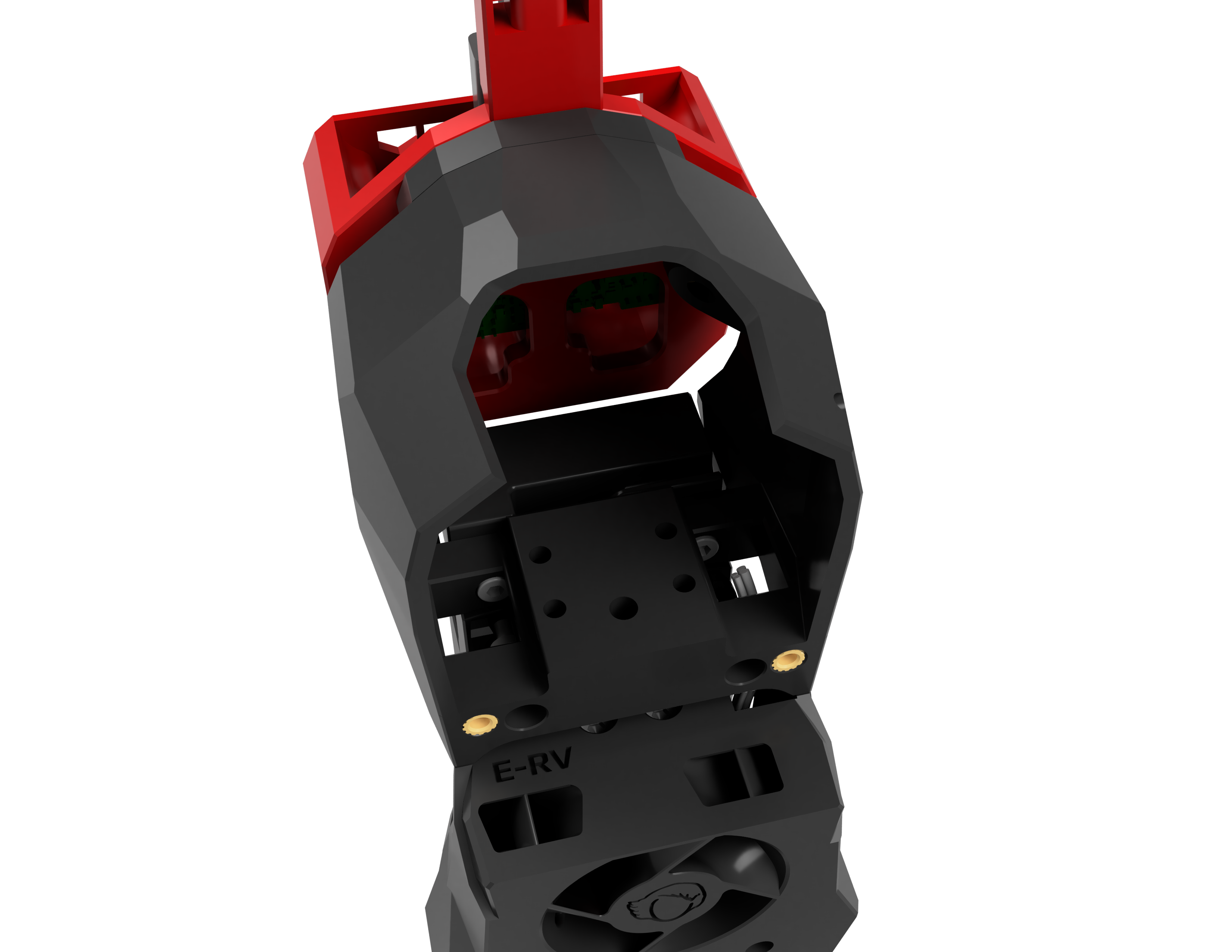

• Thân extruder Stealthburner Nebula
  • 6 lỗ cấy nhiệt chuẩn Voron
• Thân Stealthburner có khoét lỗ cho Nebula
• Bộ phận giảm căng cáp CAN từ kho lưu trữ của Biqu

BTT EBB42:

• Thân extruder Stealthburner Nebula
  • 5 lỗ cấy nhiệt chuẩn Voron (phía sau chỉ dùng lỗ giữa ở trên)
• Thân Stealthburner có khoét lỗ cho Nebula
• Miếng đệm

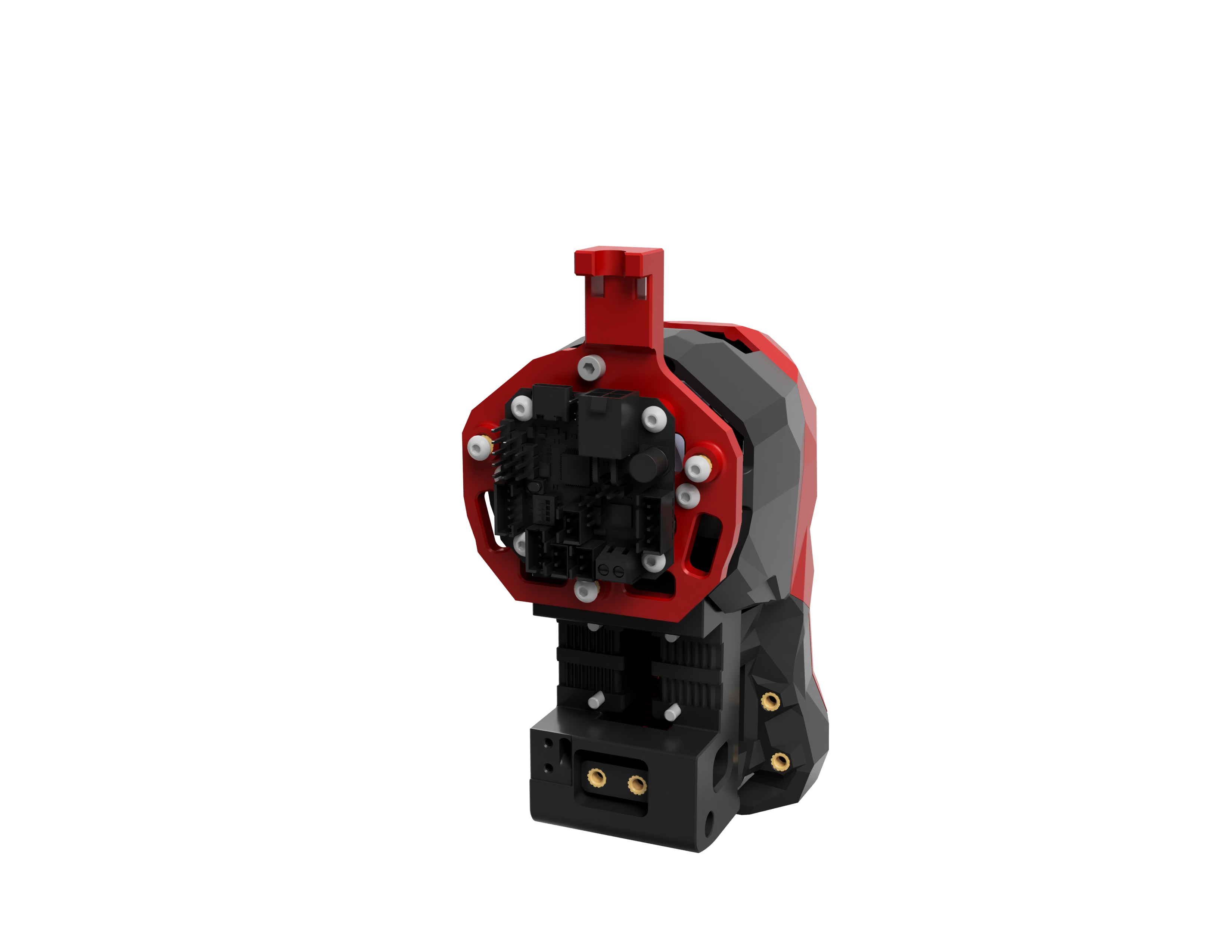

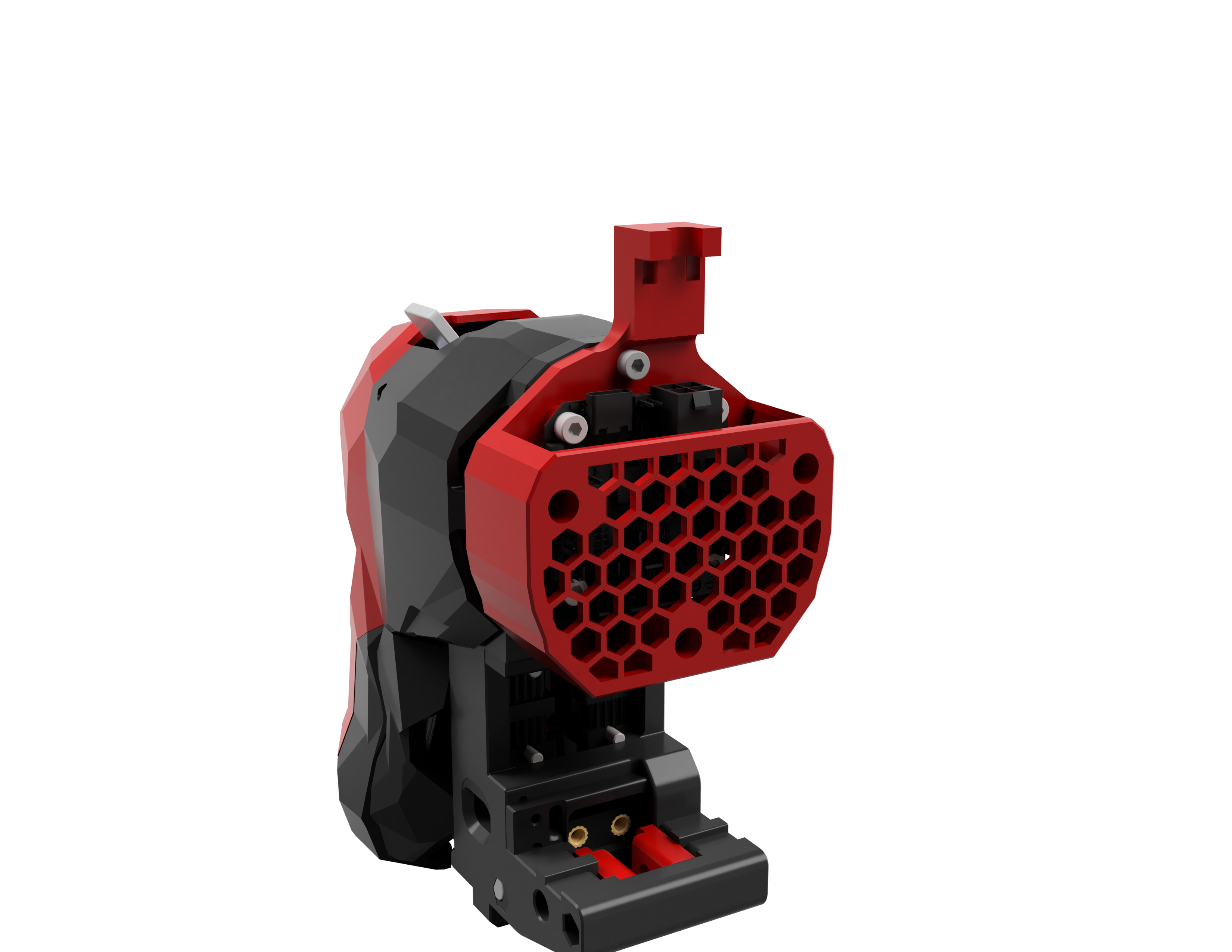

• Đế gắn EBB42
  • 7 lỗ cấy nhiệt chuẩn Voron
  • 1 ốc SHCS M3x16 (ốc trên)
  • 2 ốc BHCS M3x8 (ốc dưới)
  • 4 ốc BHCS M3x6 (ốc gắn EBB42)
• Ốp lưng EB42
  • 3 ốc BHCS M3x6

Fysetc H36 Combo:

• Thân extruder Stealthburner Nebula
  • 5 lỗ cấy nhiệt chuẩn Voron (phía sau chỉ dùng lỗ giữa ở trên)
• Thân Stealthburner có khoét lỗ cho Nebula
• Miếng đệm

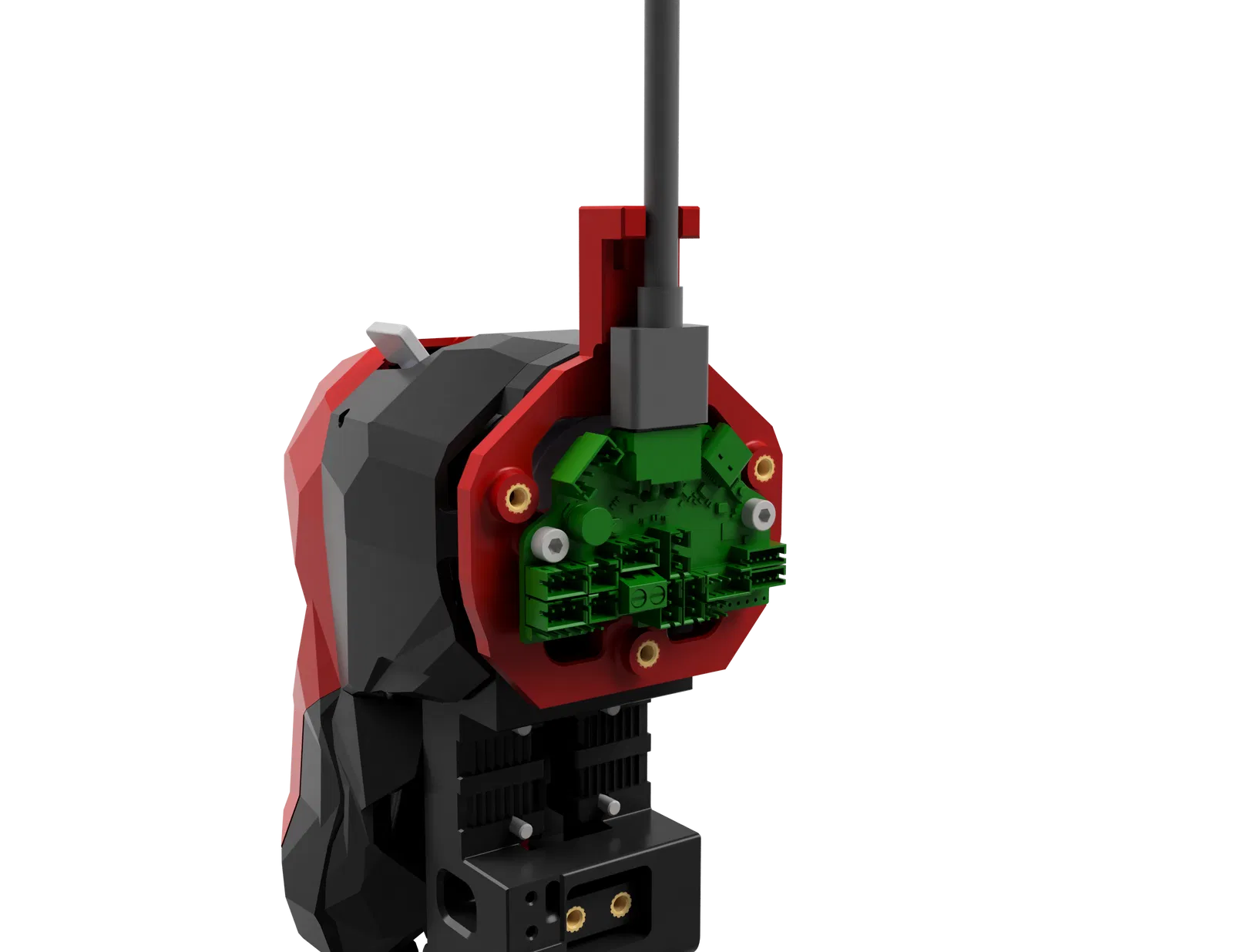

• Đế gắn Fysetc Umbilical H36
  • 3 lỗ cấy nhiệt chuẩn Voron
  • 1 ốc SHCS M3x16 (ốc trên)
  • 2 ốc SHCS M3x12 (ốc dưới)

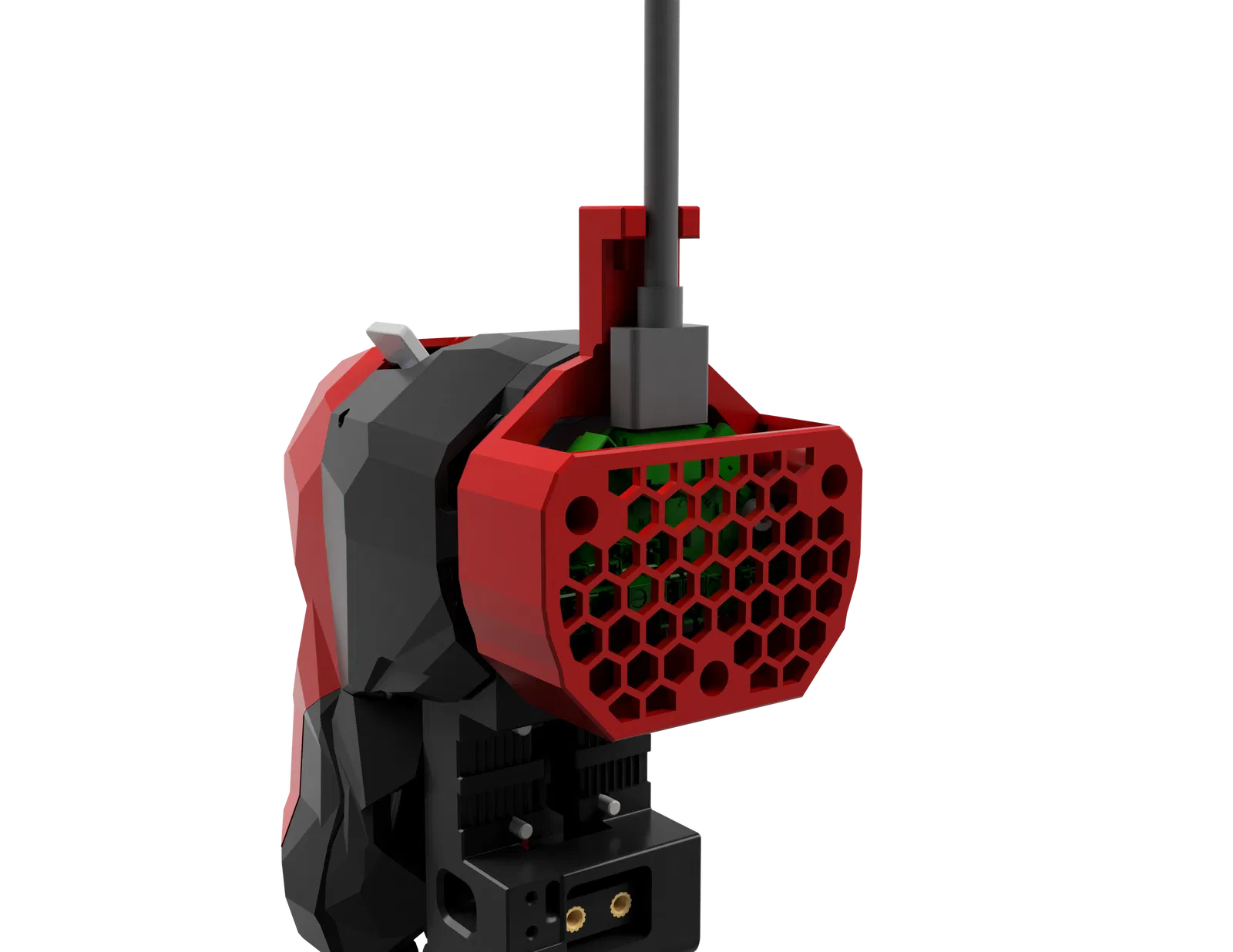

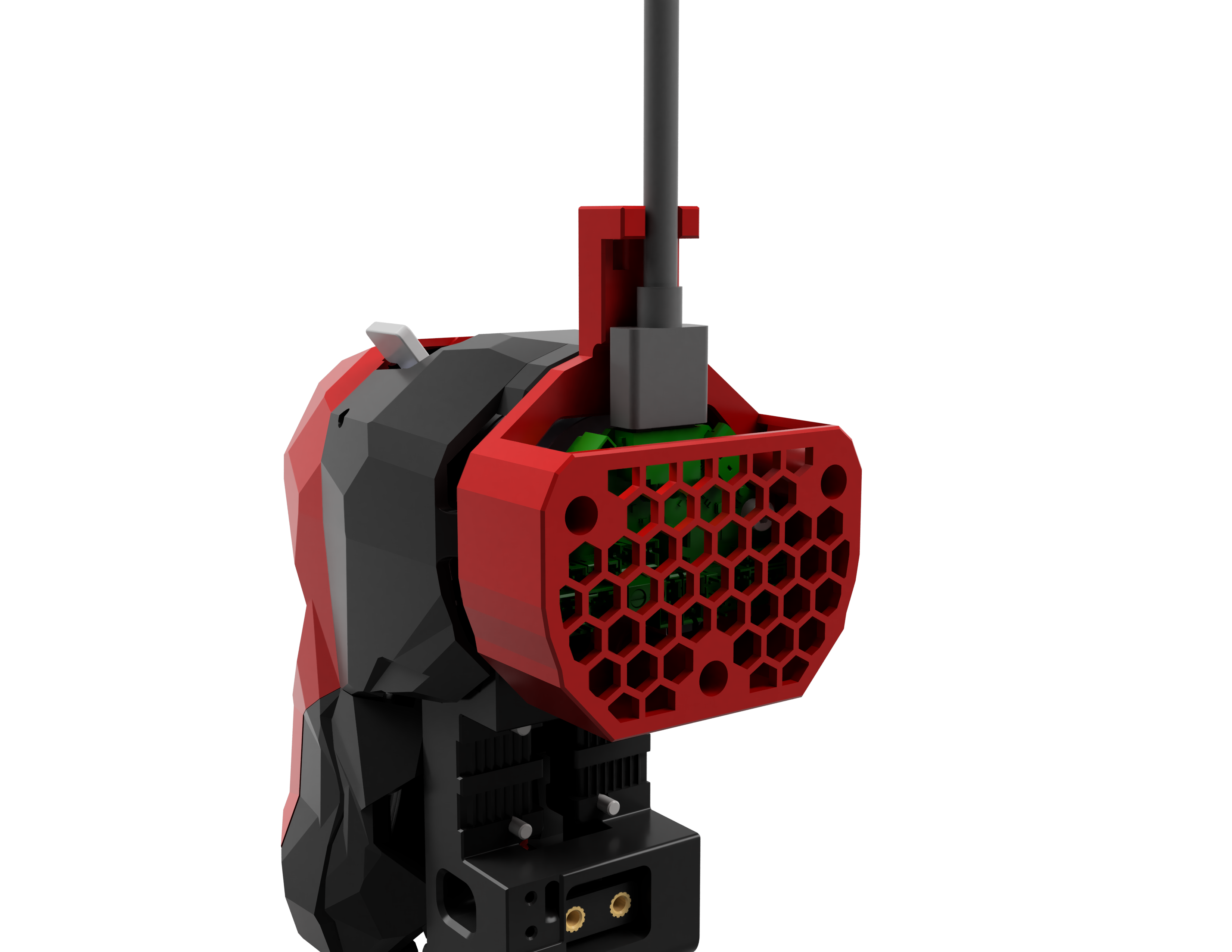

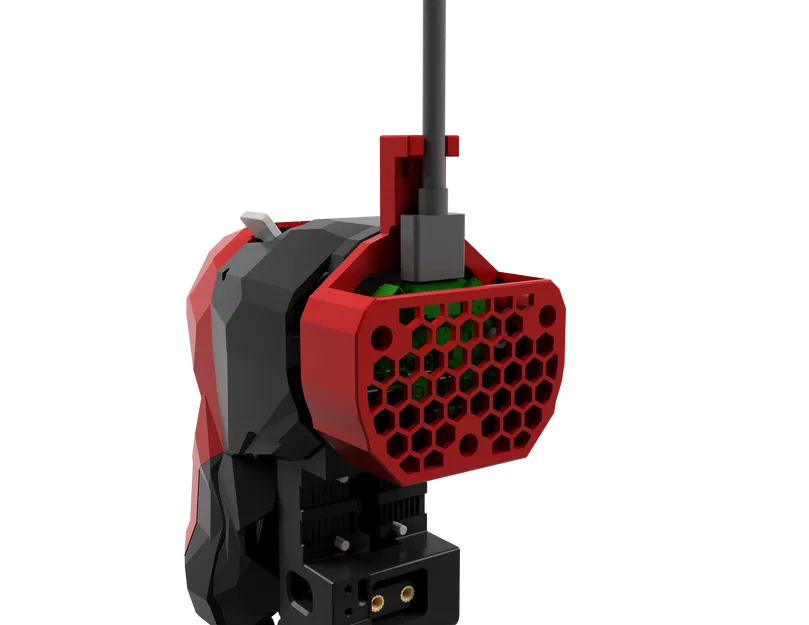

• Ốp lưng H36
  • 3 ốc BHCS M3x6

Fysetc H36 Combo cho Switchwire:

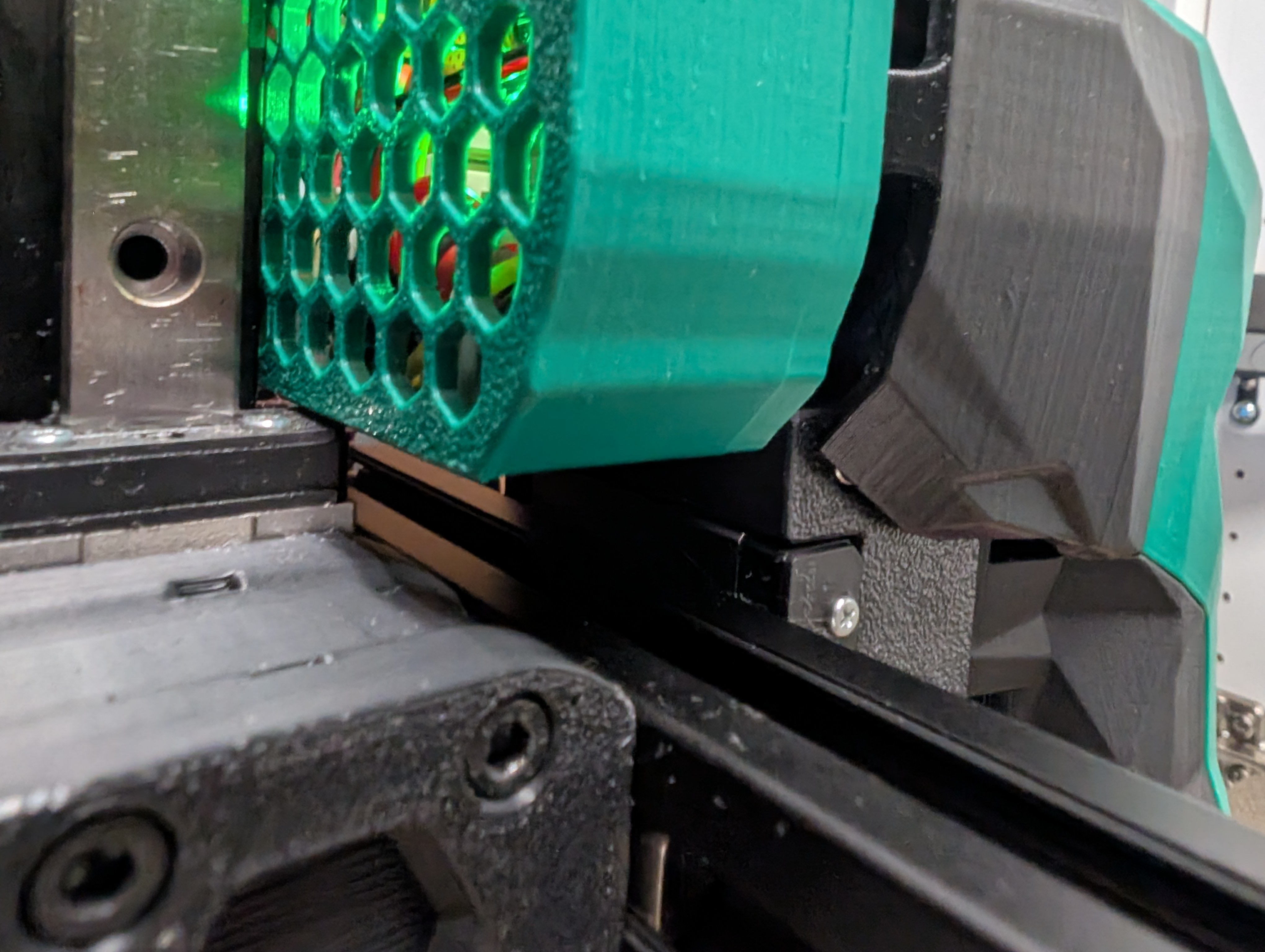

Với Switchwire, các trục Z MGN12H sẽ cản đường nên đế gắn và ốp lưng cần được làm ngắn lại.

• Thân extruder Stealthburner Nebula
  • 5 lỗ cấy nhiệt chuẩn Voron (phía sau chỉ dùng lỗ giữa ở trên)
• Thân Stealthburner có khoét lỗ cho Nebula
• Miếng đệm
• Đế gắn Fysetc Umbilical H36 cho Switchwire
  • 3 lỗ cấy nhiệt chuẩn Voron
  • 1 ốc SHCS M3x16 (ốc trên)
  • 2 ốc SHCS M3x12 (ốc dưới)
• Ốp lưng H36 cho Switchwire
  • 2 ốc BHCS M3x6

Cài đặt in

Dùng cài đặt in tiêu chuẩn của Voron (ABS hoặc ASA). Chỉ có phần thân extruder cần một ít hỗ trợ cây cho các đường dẫn cáp và một vài chỗ nhô ra nhỏ.

Nhật ký thay đổi (Các mốc Fusion):

v4:

• Phát hành lần đầu

v8:

• Thay đổi đường đi cáp trong thân extruder
• Thêm ốp lưng cho cáp Fysetc CAN
• Thêm lỗ mới cho ốc giữa ở ốp lưng và lỗ cho lỗ cấy nhiệt trong thân extruder

v15:

• Thêm lỗ trong thân chính để dễ dàng tiếp cận ốc điều chỉnh độ căng của extruder
• Thêm 2 chốt vào miếng đệm cắm vào các lỗ cấy nhiệt ban đầu (chỉ để tương thích với EBB36)
• Thêm bộ đệm và ốp lưng
• Thiết kế cáp Fisetc CAN

v18

• Cải thiện đường đi cáp từ hotend đến bo mạch điều khiển
• Tăng không gian phía sau ốp lưng
• Thay đổi cách gắn ốp lưng để bạn có thể sử dụng ốp lưng mà không cần ốp lưng (không còn các trụ gắn lớn)

v19

• Điều chỉnh khoảng hở cần gạt extruder

v23

• Thêm đế gắn và ốp lưng cho BTT EBB42

v25

• Sửa lỗi nhỏ cho EBB42

v30

• Thêm phiên bản mỏng hơn cho Switchwire
