Khung gầm xe tải RC có động cơ, tỷ lệ 1/87

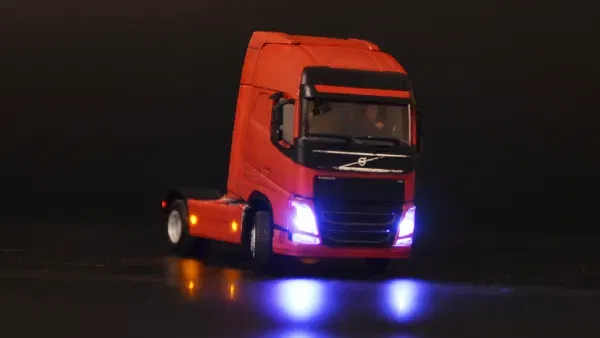

Đây là một khung gầm được in bằng nhựa resin cho xe tải semi-trailer tỷ lệ 1/87. Tôi đã sử dụng cabin và bánh xe từ Herpa Volvo FH16, nhưng nó cũng có thể được sử dụng với các mẫu khác. (Không có mô hình 3D của cabin Volvo trong dự án này!)

Mục tiêu của dự án này là tạo ra một bộ chuyển đổi RC (chủ yếu là hệ thống truyền động và hệ thống lái) cho xe tải tỷ lệ 1/87. Thông thường, các bộ phận này được làm bằng kim loại, đặc biệt là bánh răng, trục vít, v.v. Ý tưởng là cố gắng thay thế kim loại bằng các bộ phận in 3D cấp độ người dùng phổ thông càng nhiều càng tốt. Điều này đã chứng tỏ là khá khả thi, và các bánh răng in 3D hoạt động khá tốt cho mục đích này.

Xem thêm nhiều ảnh và mô tả đang trong quá trình thực hiện trên trang web dự án: https://positron96.gitlab.io/projects/rc-kit-1

Video:

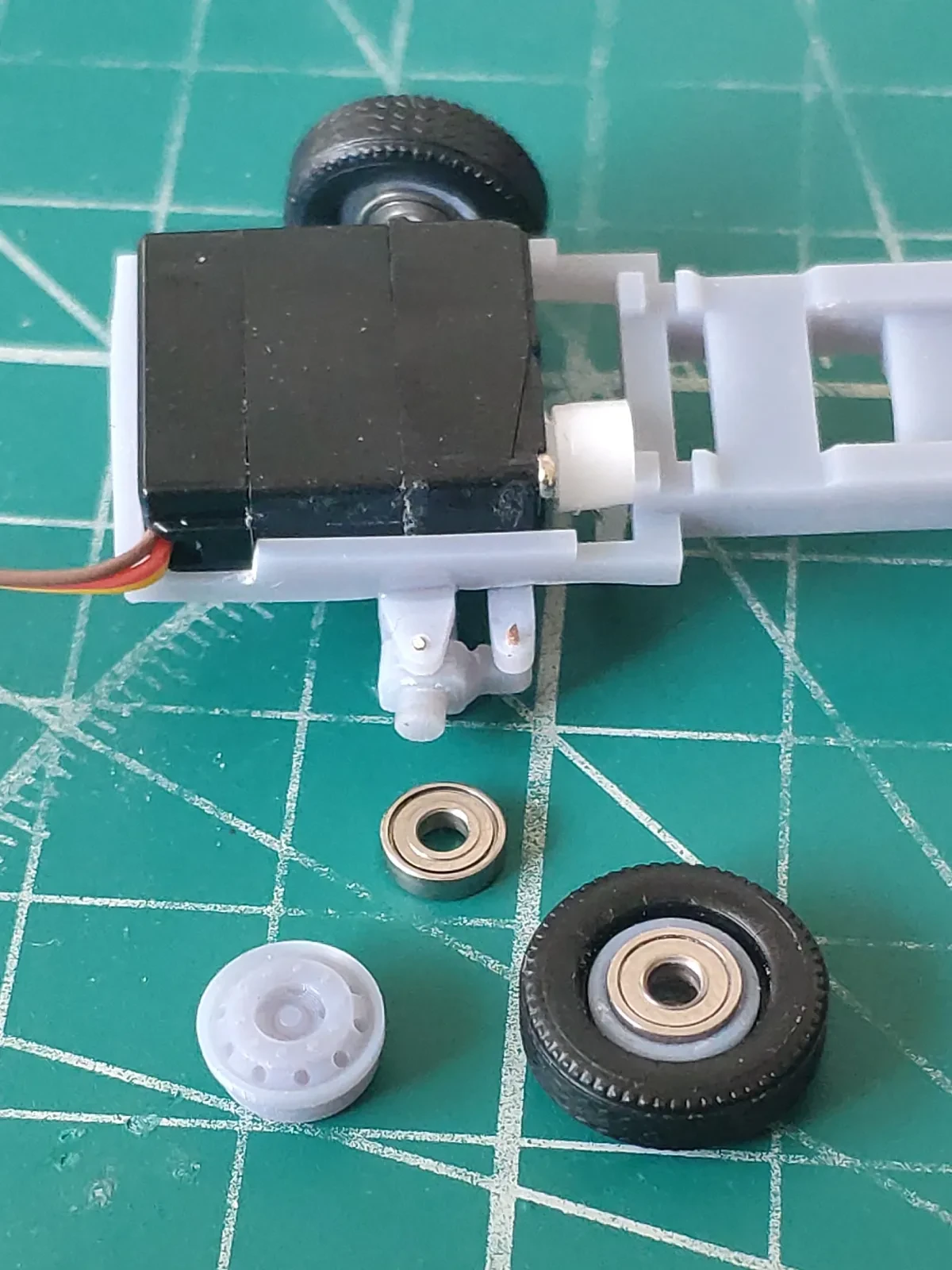

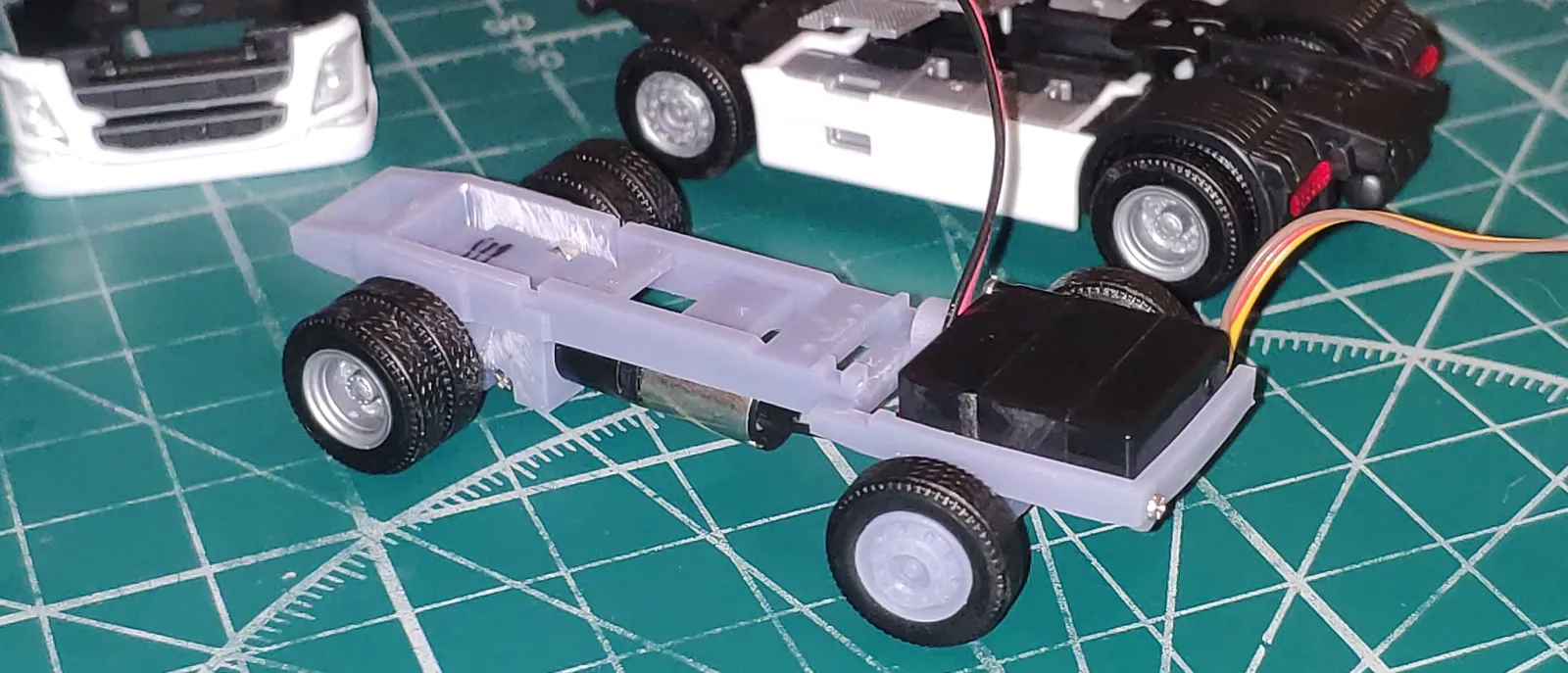

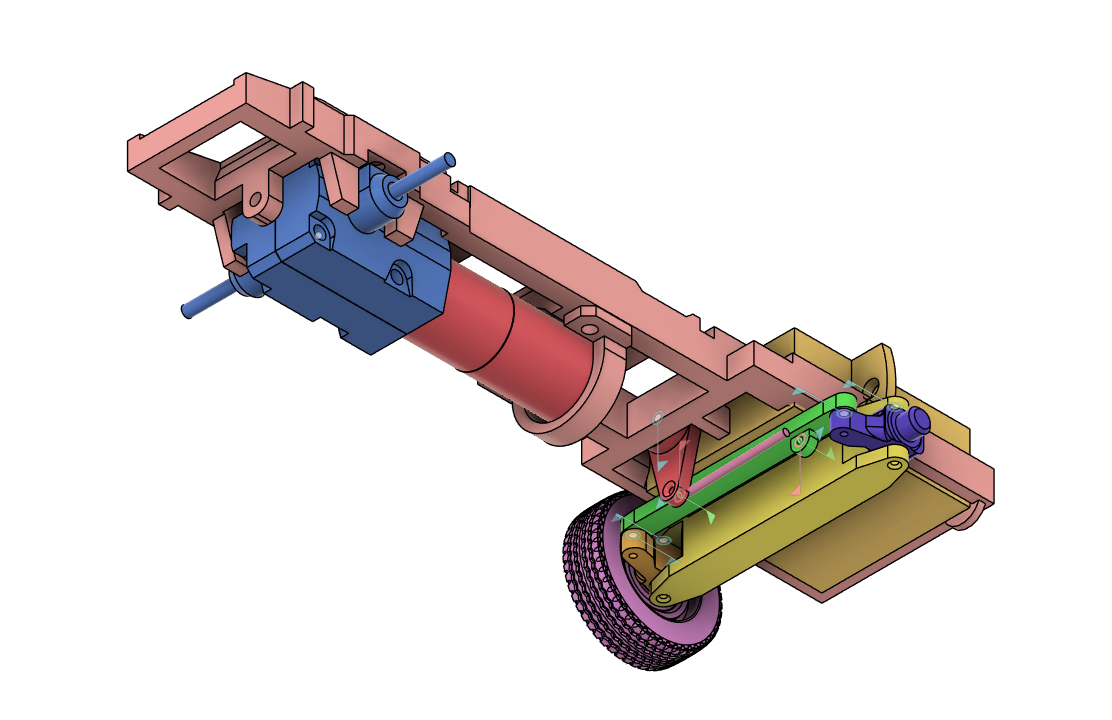

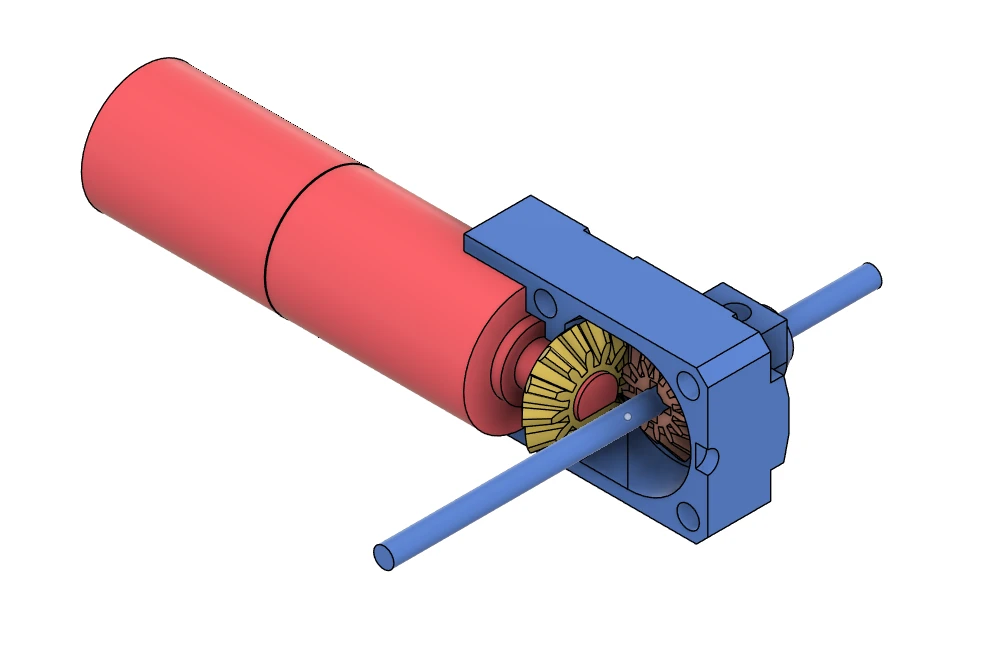

Mô hình bao gồm 3 bộ phận chính: hộp số động cơ (trục sau), hệ thống lái (trục trước) và khung gầm để kết nối tất cả lại với nhau.

BOM

Đối với mô hình, các thành phần sau đã được mua (có các liên kết mẫu trên trang dự án):

• Cabin Herpa Volvo FH GL XL (084154) - cho cabin
• Khung gầm Herpa Volvo FH cho xe đầu kéo (084178) - cho tấm chắn, lốp xe và trục sau và moay-ơ bánh xe
• Servo 1.7g

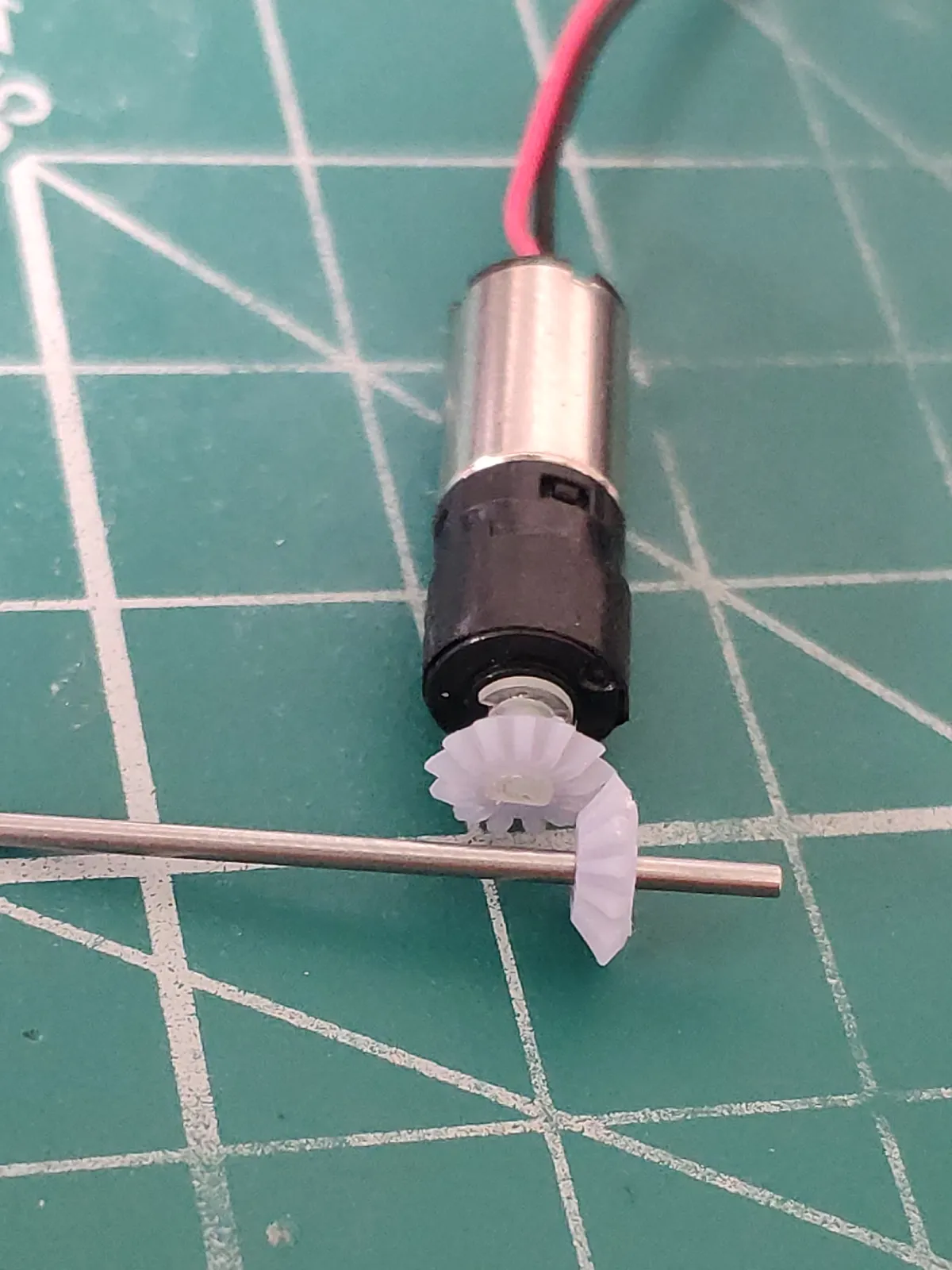

• Động cơ hộp số 6mm, 240RPM
• Vòng bi, 682ZZ-1.5 2X5X1.5mm
• Một vài bu lông và đai ốc M1
• Dây đồng 0.4mm
• Tùy chọn: ống lót 1mm
