Giá Đỡ Cờ Lê Cho Pegboard

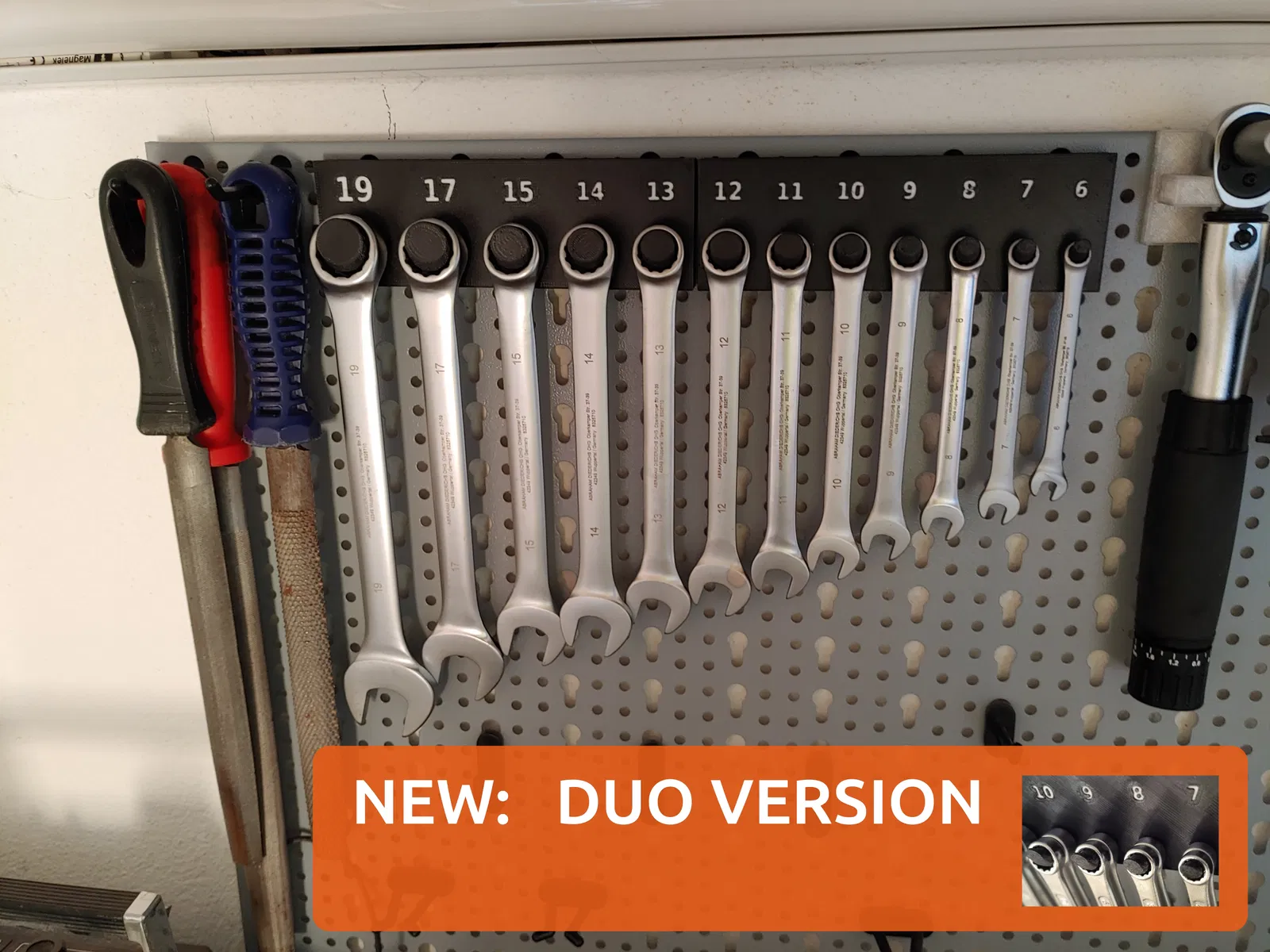

Đây là một cái kẹp cho bộ 12 cờ lê vòng với góc 15 độ.

Đã có yêu cầu cho một cái kẹp cho 2 bộ, bây giờ cũng có phiên bản cho 2 cờ lê mỗi kích cỡ.

Tôi lấy cảm hứng từ mô hình đẹp của Johann Arndt.
Nhưng vì tôi có một bộ 12 cờ lê nên tôi bắt đầu làm lại, thêm một số cải tiến:

• cố định cờ lê tốt hơn
• nhãn (legend) với màu khác
• sử dụng ốc vít để cố định vào pegboard (dễ in và rất chắc chắn)
• in không cần hỗ trợ (support)

Để vừa với khay in Prusa MKS, tôi thiết kế nó thành 2 phần (6-12 và 13-19). Nếu bạn có Prusa XL, cũng có một cái kẹp đơn (6-19) có sẵn.

Chú ý:

Định dạng 12.5 mm là một định dạng phổ biến nhưng độc quyền có sẵn tại các cửa hàng kim khí khác nhau. Nó không tương thích với “Euro norm”, có lưới 15 mm!
(Có thể tùy chỉnh cho 15mm theo yêu cầu.)

In ấn

Nhựa in (Filament): Chọn nhựa in có độ bám dính lớp tốt như PETG.

Ruột (Infill): 30% là đủ

Hỗ trợ (Support): không cần

Màu sắc: Nếu bạn muốn có màu khác cho nhãn, hãy đặt thay đổi màu ở 9.4mm sang màu chữ (ví dụ: trắng) và ở 9.8mm trở lại màu bình thường (ví dụ: đen).

Lắp ráp

Bạn cần:

• pegboard với lưới 12.5mm
• 8x ốc vít 4.2 x (tối đa.) 9.5mm

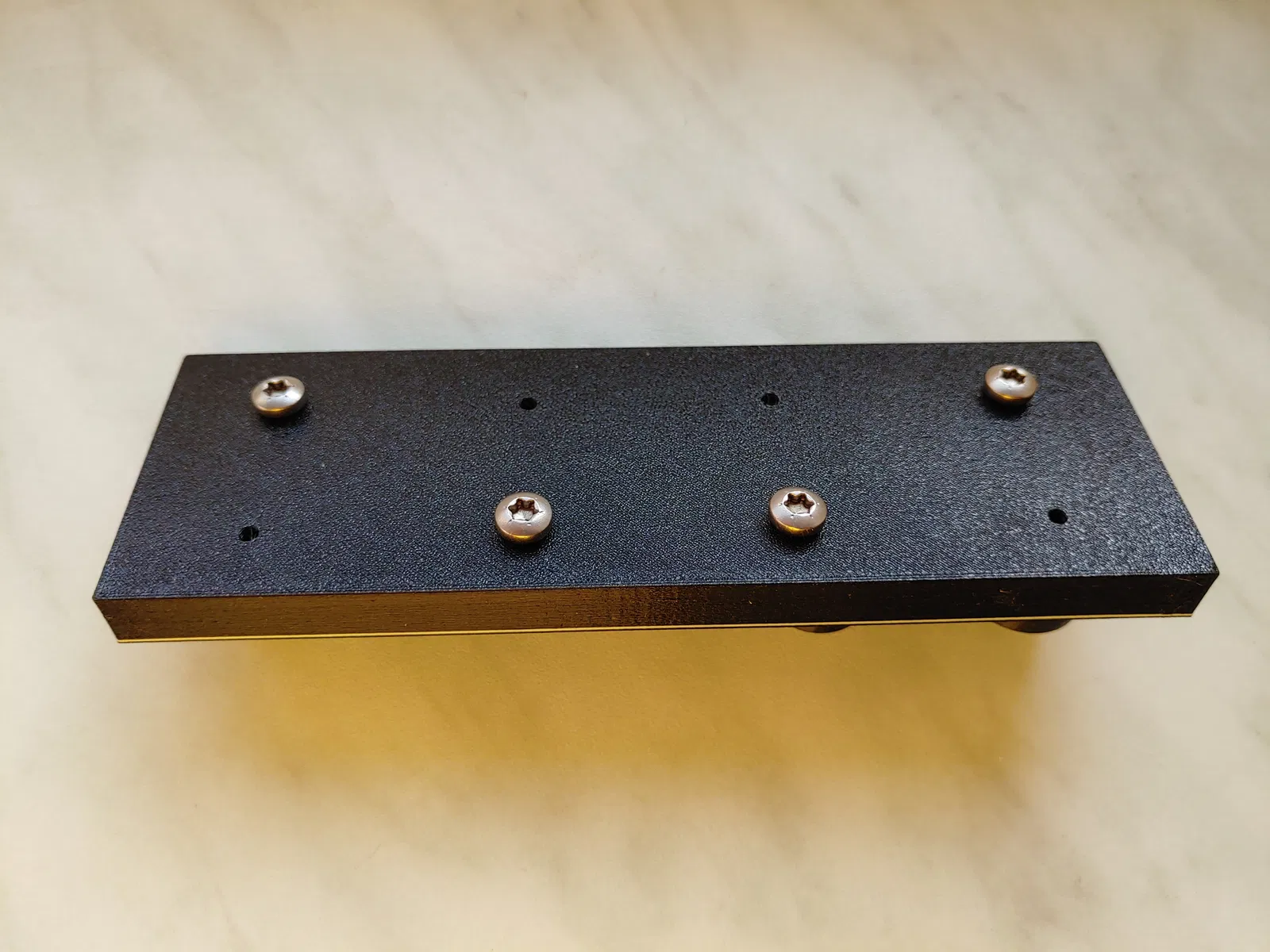

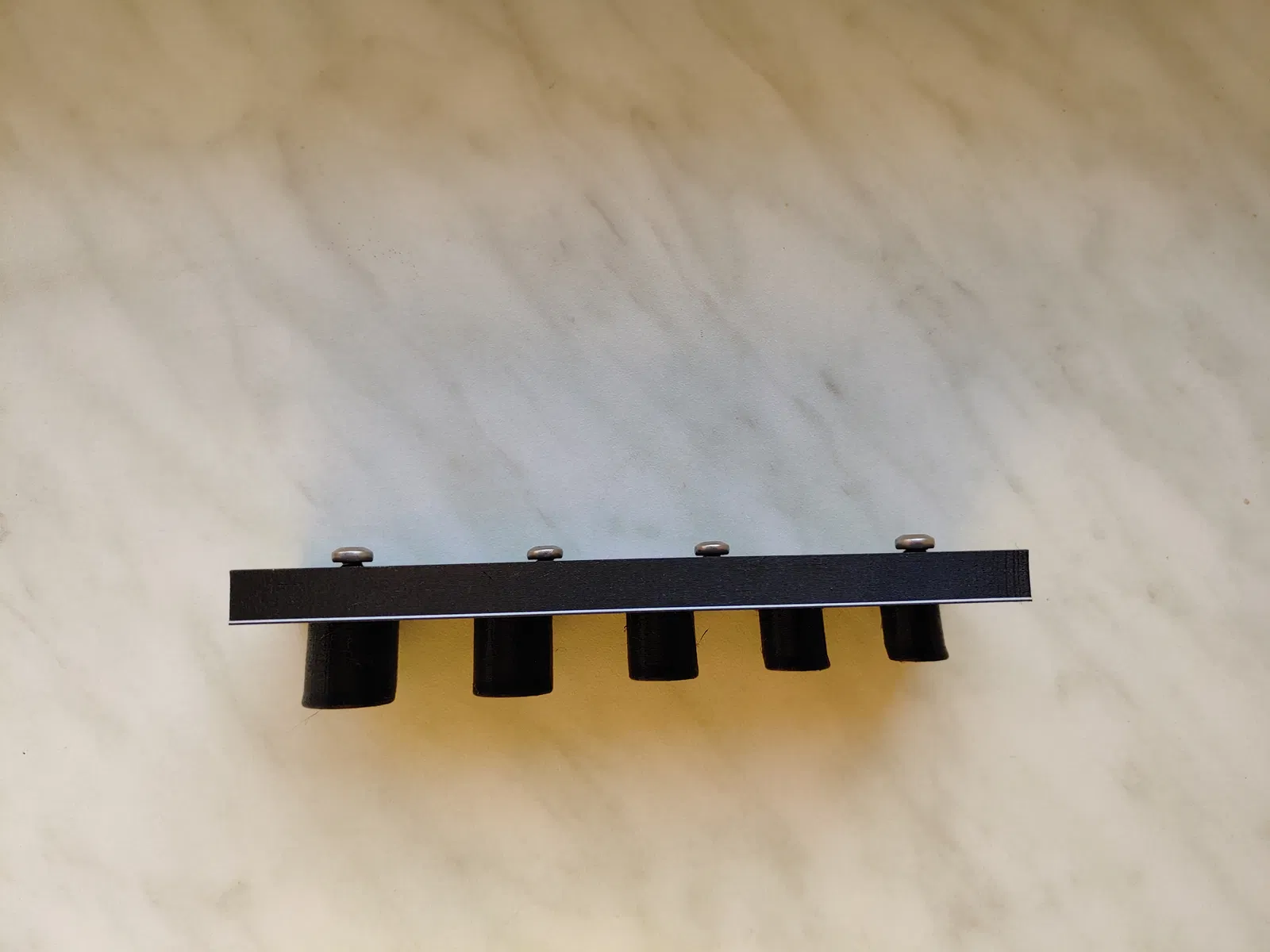

Luồn ốc vít vào từ phía sau và điều chỉnh chúng cho đến khi vừa khít với pegboard của bạn.
