Đèn LED Lục Giác Module

Mô hình này lấy cảm hứng từ thiết kế cực kỳ phổ biến của @Contrapaul… và hệ thống rãnh LED module của @AndyHuot_3193751

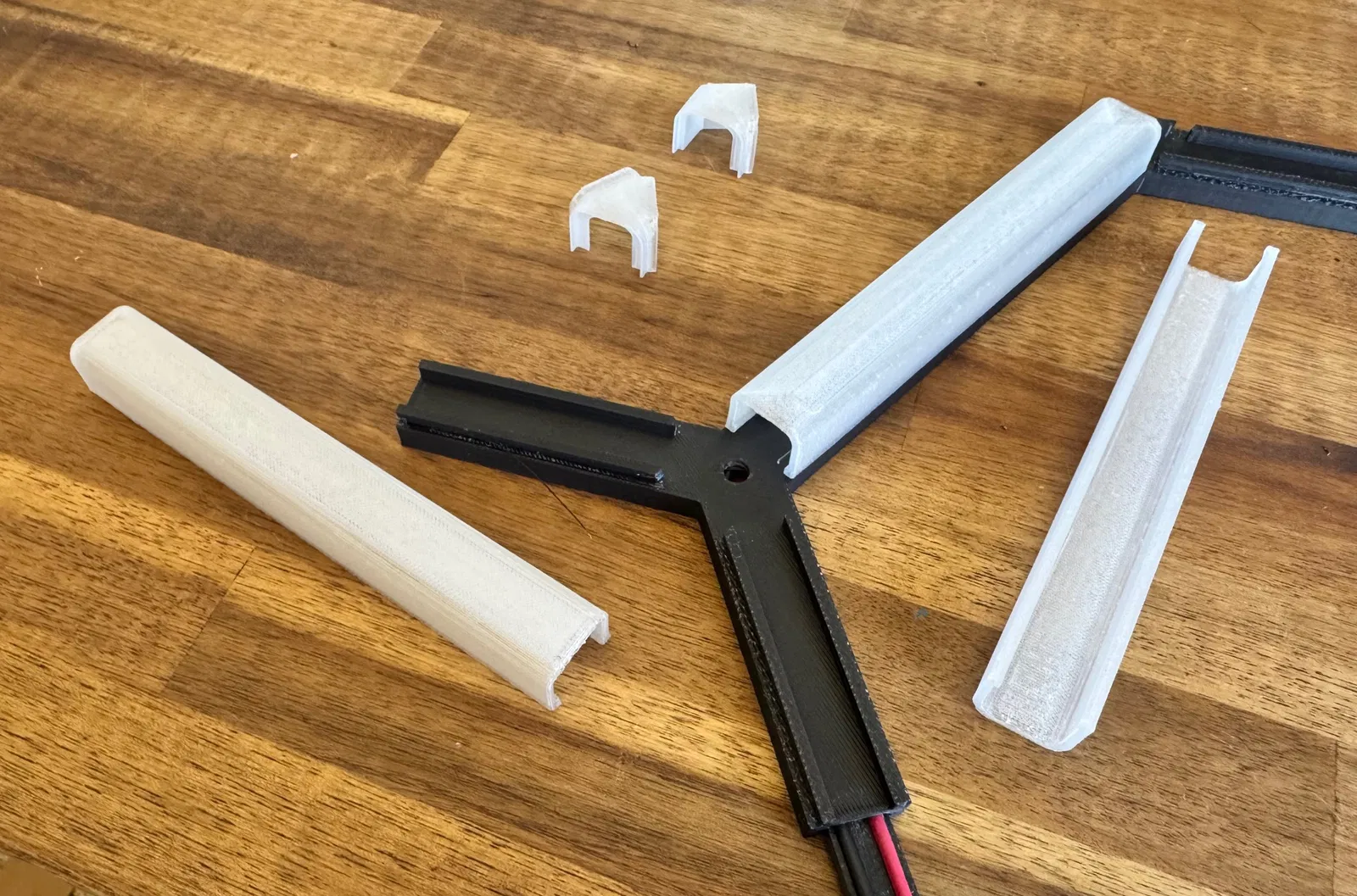

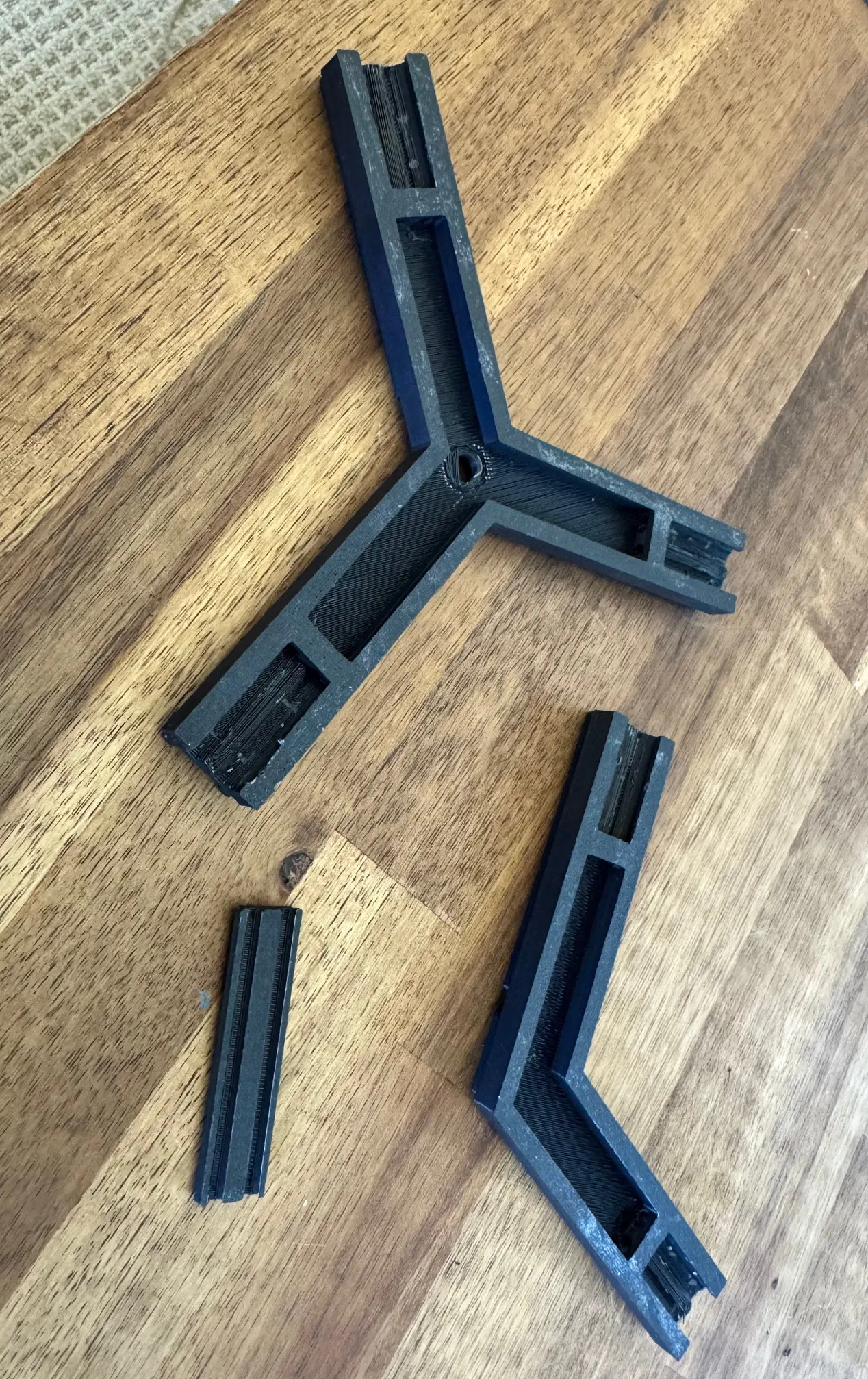

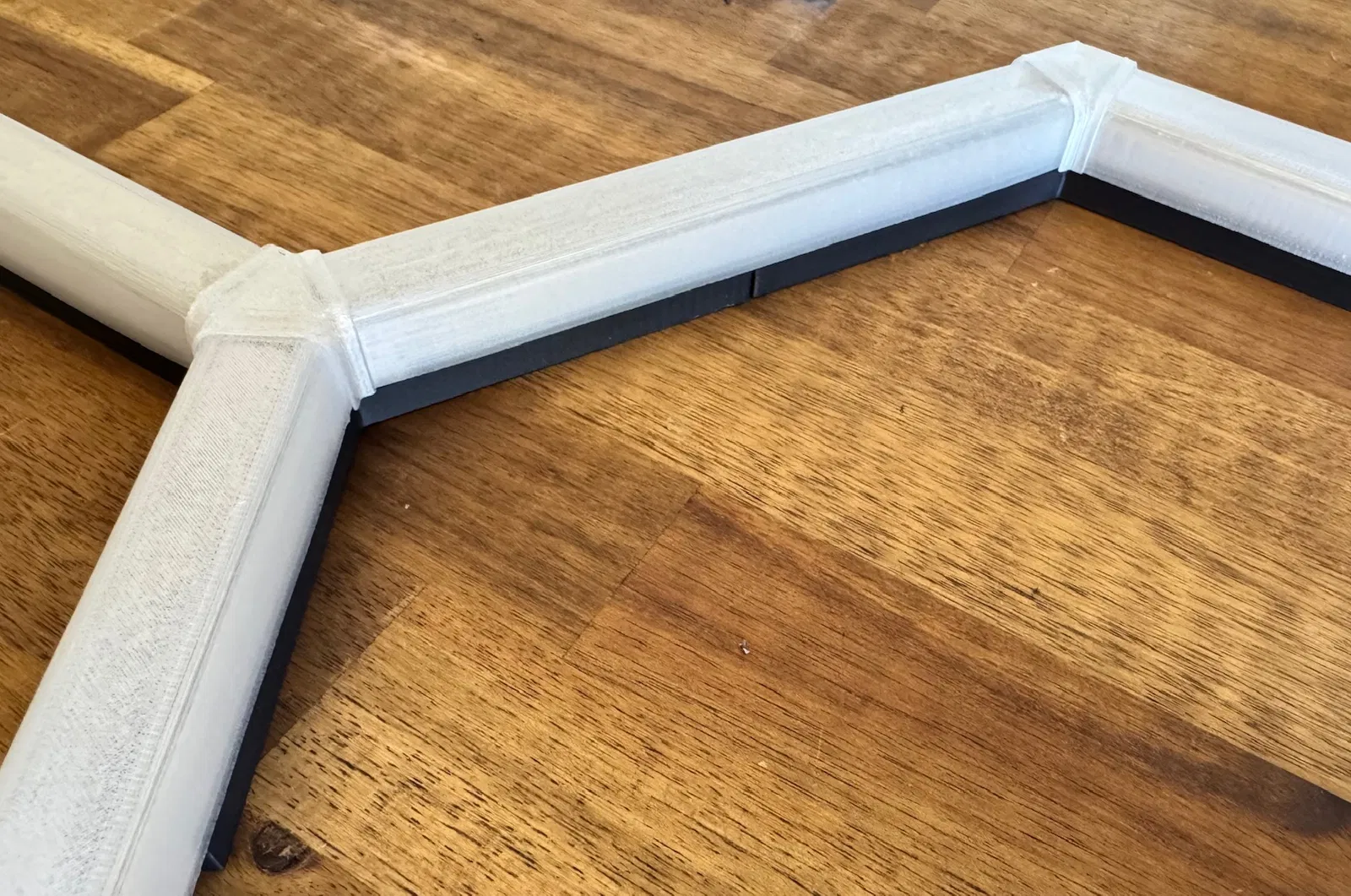

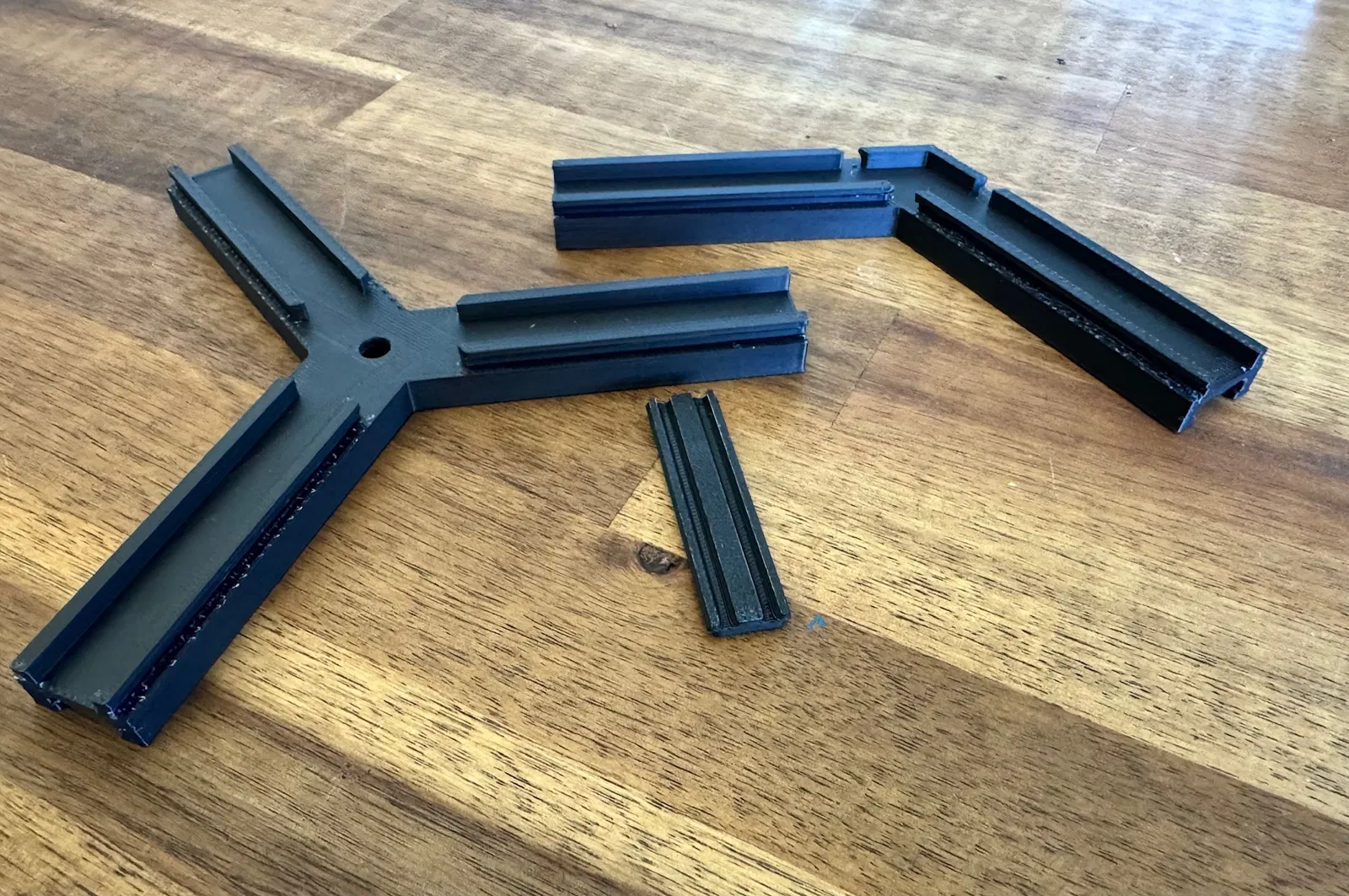

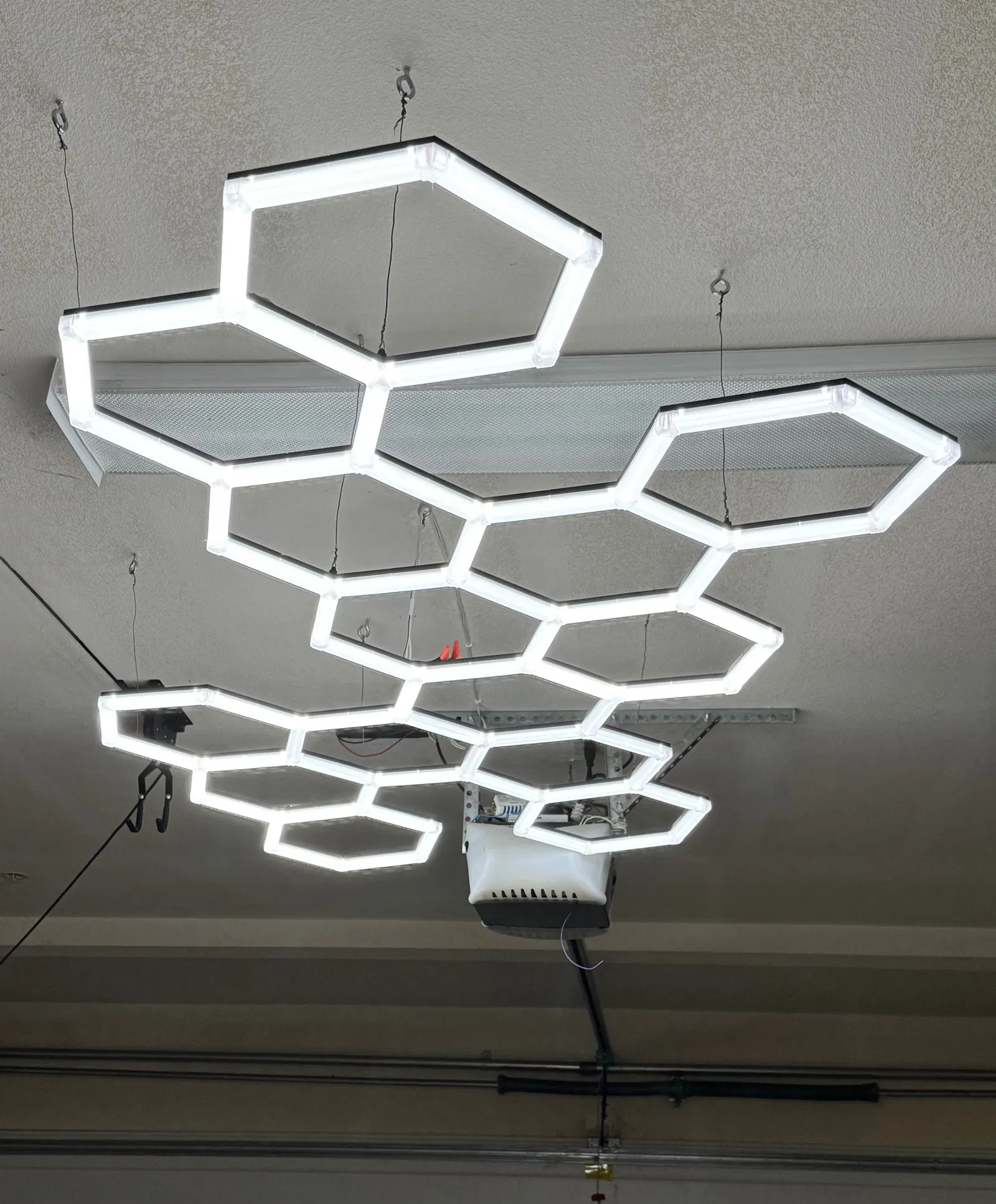

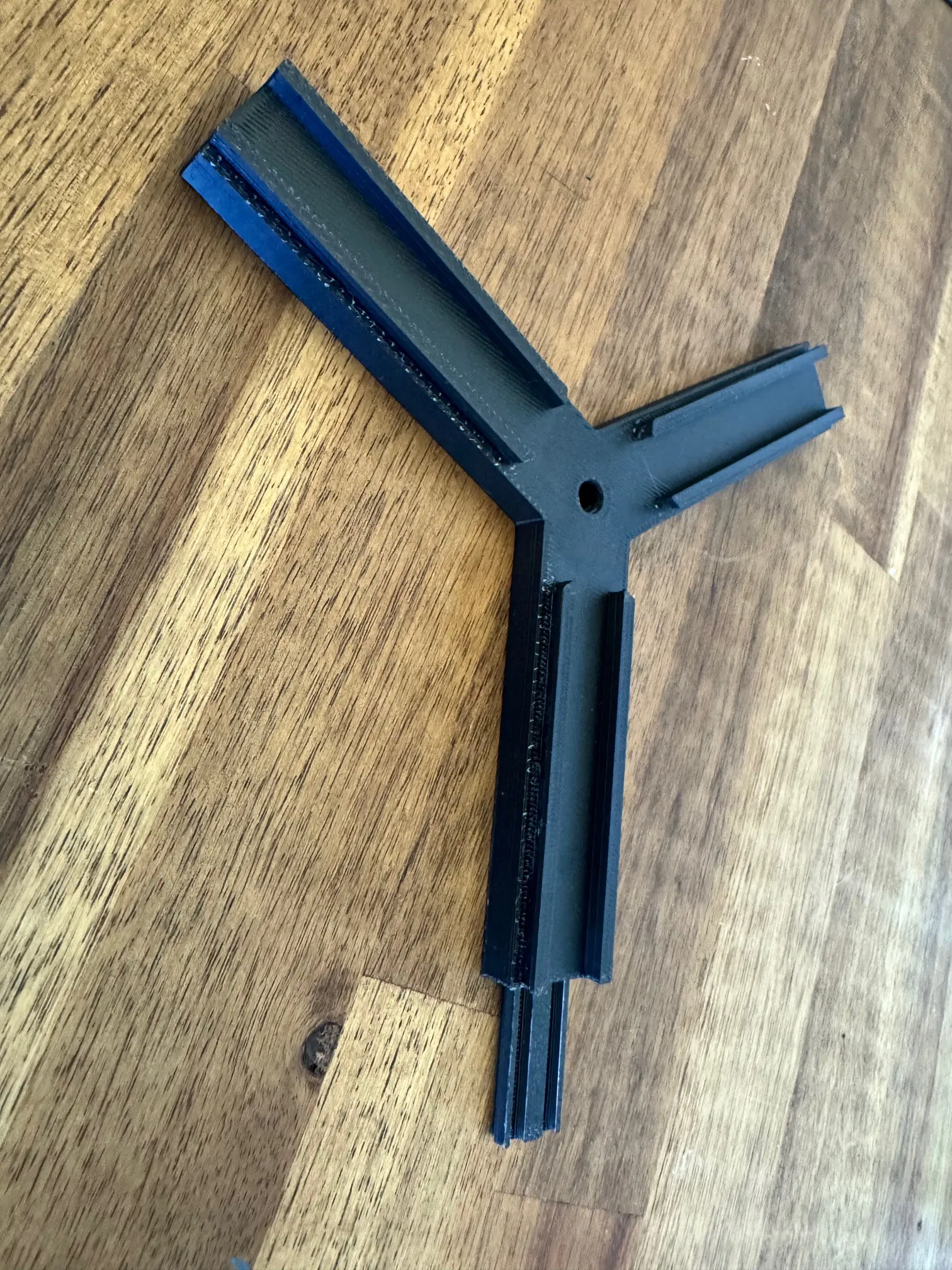

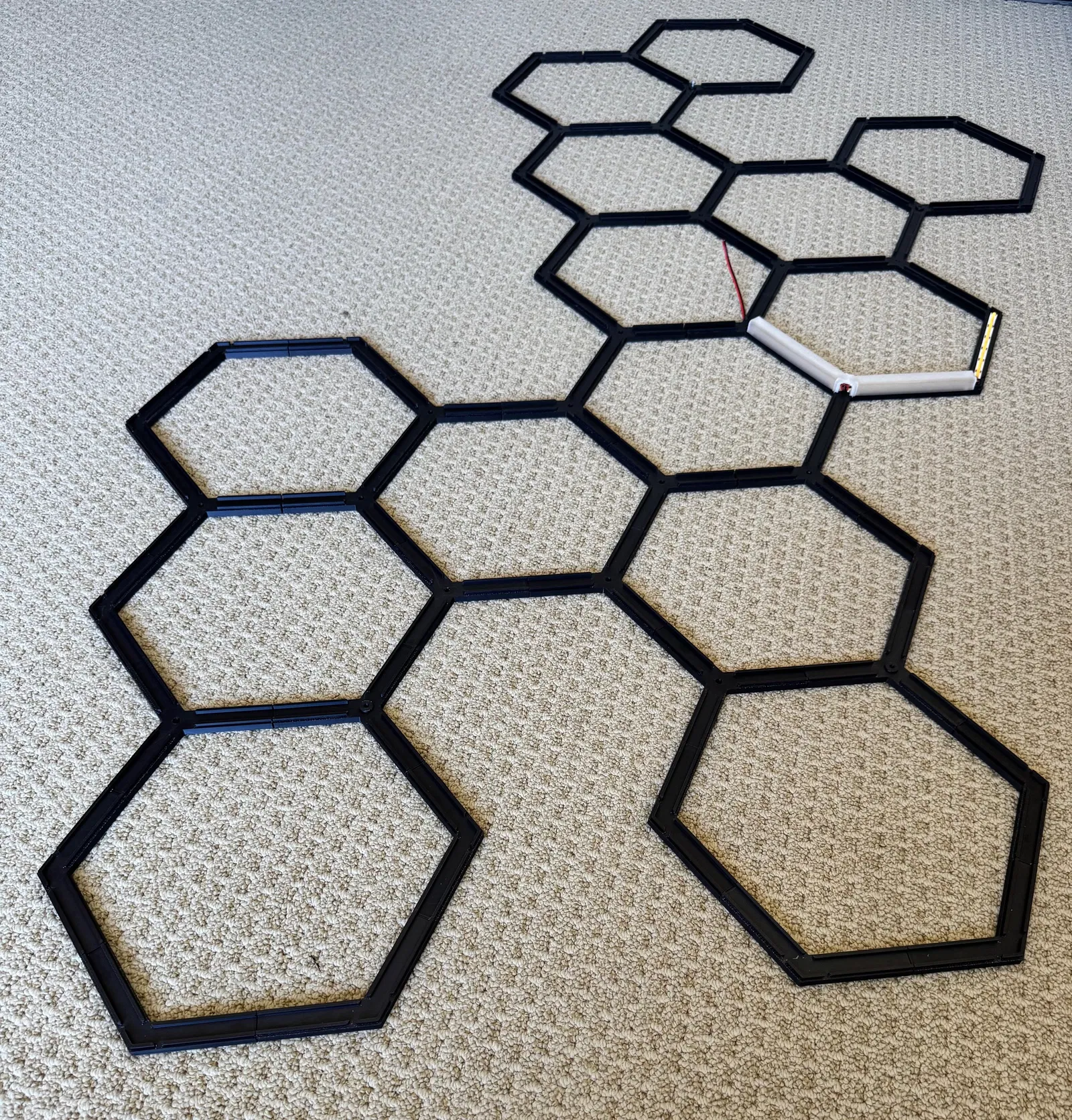

Tôi muốn tạo ra một chiếc đèn hình lục giác cho nhà để xe của mình, có thể cấu hình theo bất kỳ mẫu lục giác nào và có kích thước tùy ý, theo số lượng hình lục giác. Tôi đã tạo ra một mô hình mà khung chỉ bao gồm hai bộ phận chính, cộng với một đầu nối. Và bộ phận khuếch tán là một bộ phận chính bao phủ mặt bên của hình lục giác, cộng với hai loại khớp nối khác nhau cho các đỉnh khác nhau.

Một số tính năng thiết kế chính:

• Đèn có thể được lắp ráp và giữ nguyên mà không cần keo hoặc vít. Bộ phận khuếch tán trượt vào khung và tăng cường độ chắc chắn cho việc lắp ráp khung.

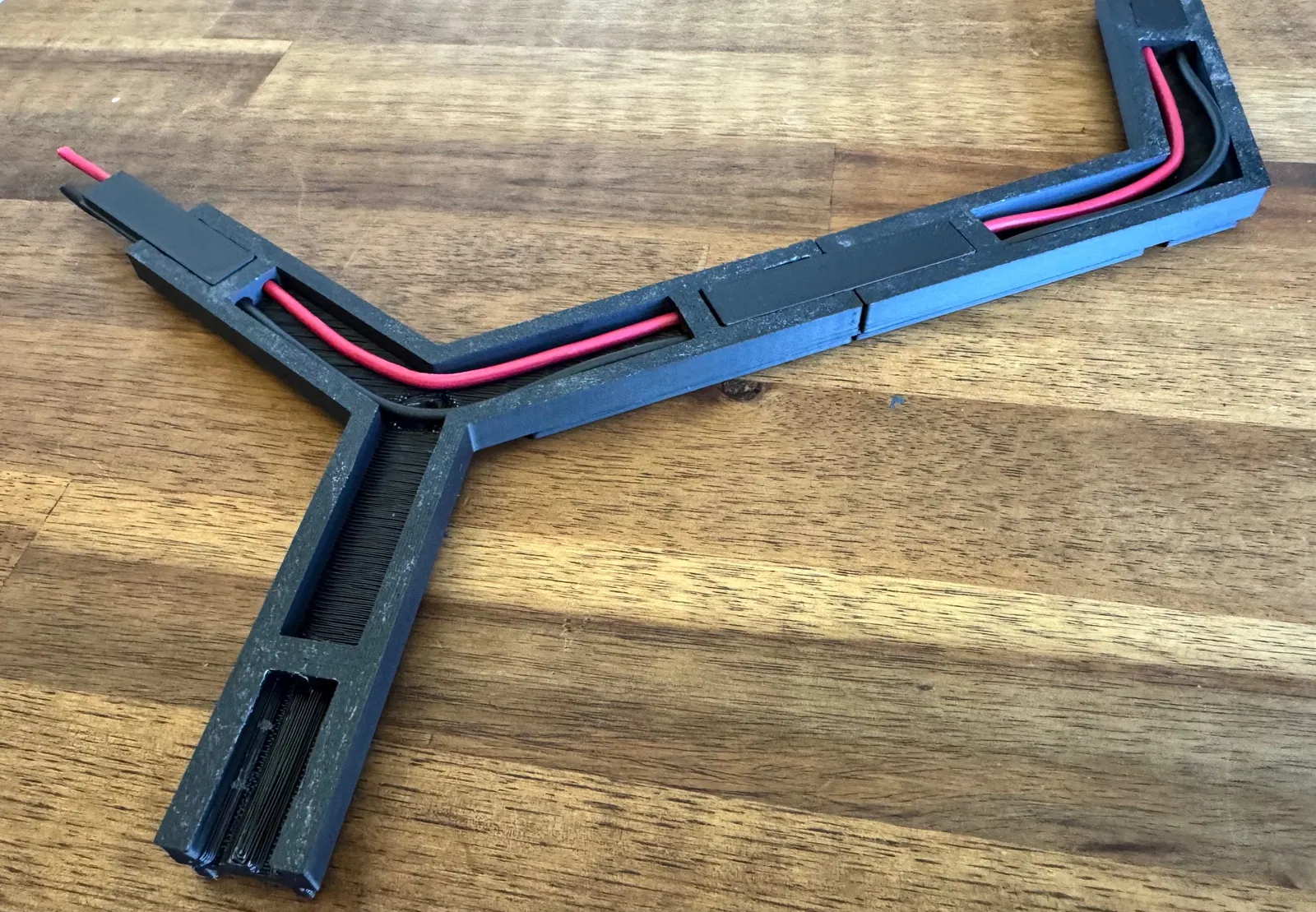

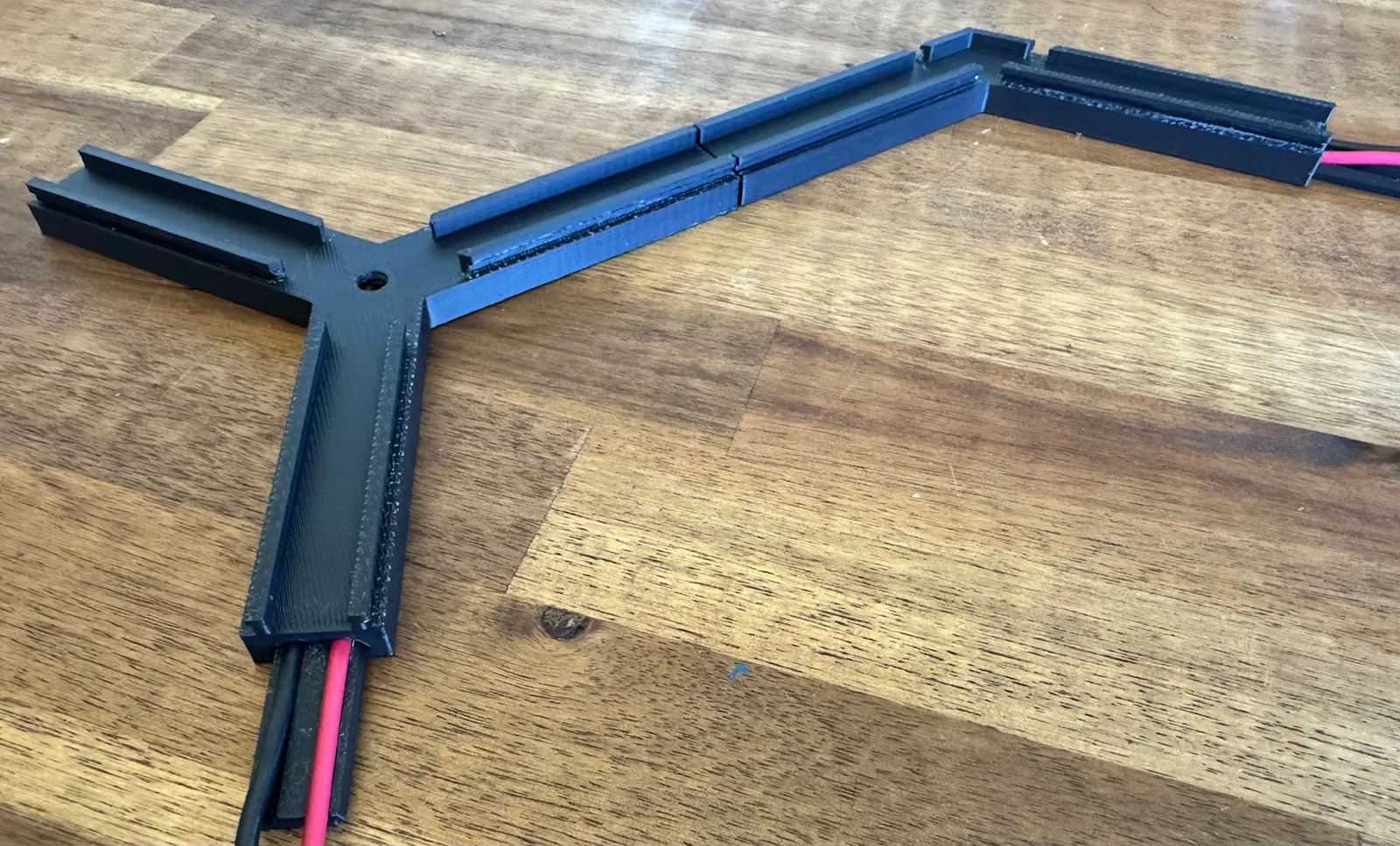

• Có không gian để chạy dây (xuống tới 16 AWG) bên trong khung để chúng không bị lồi ra ngoài.

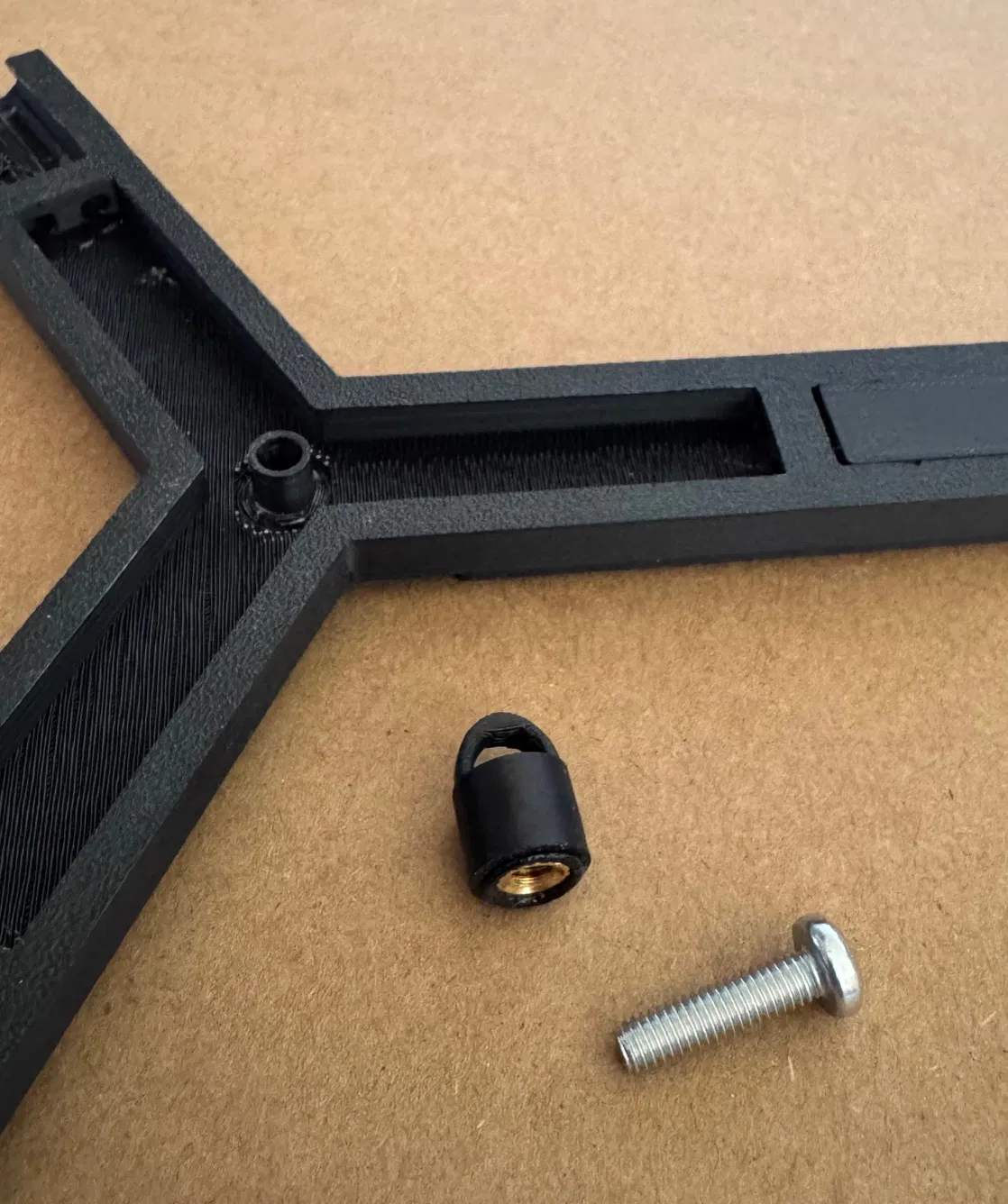

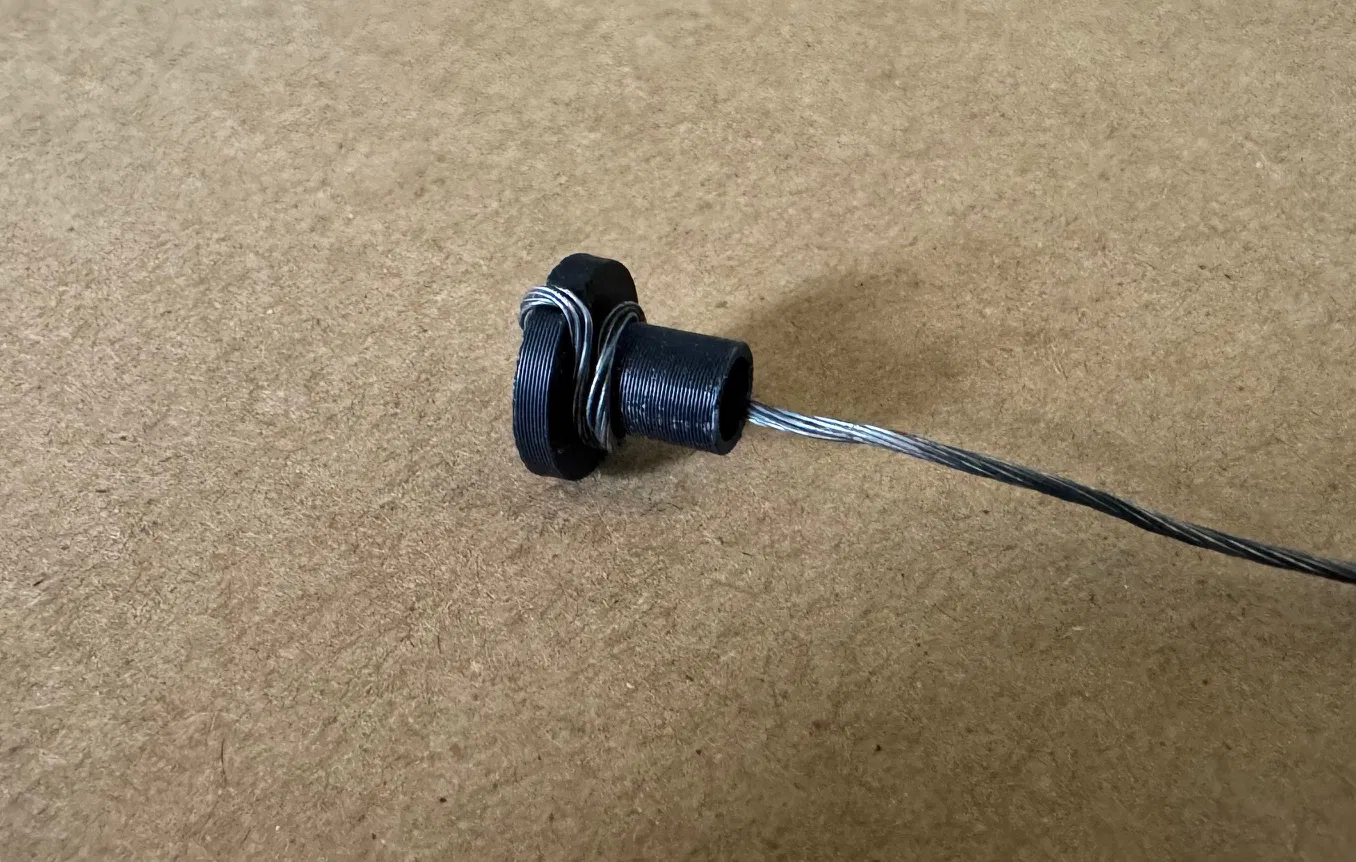

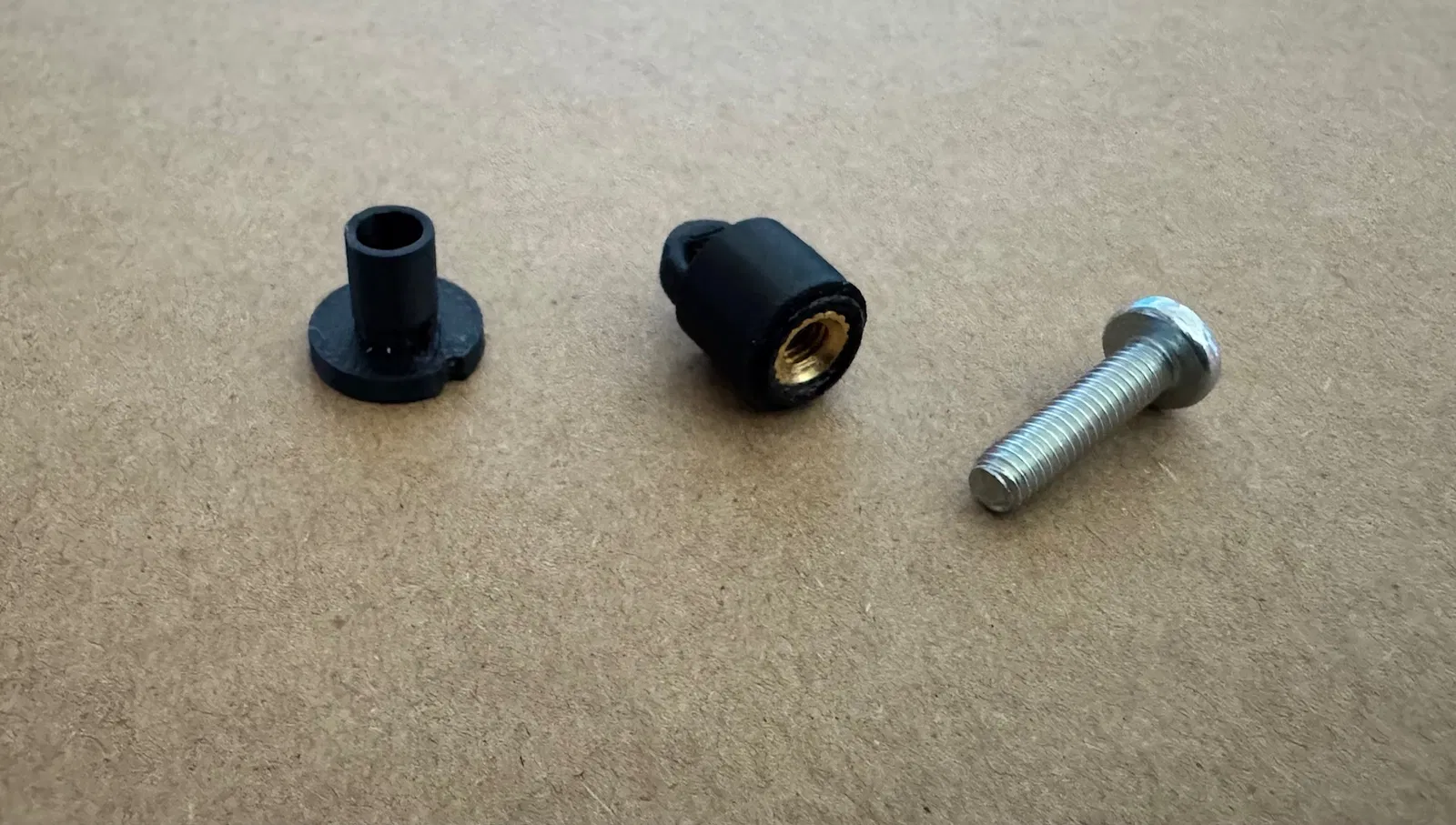

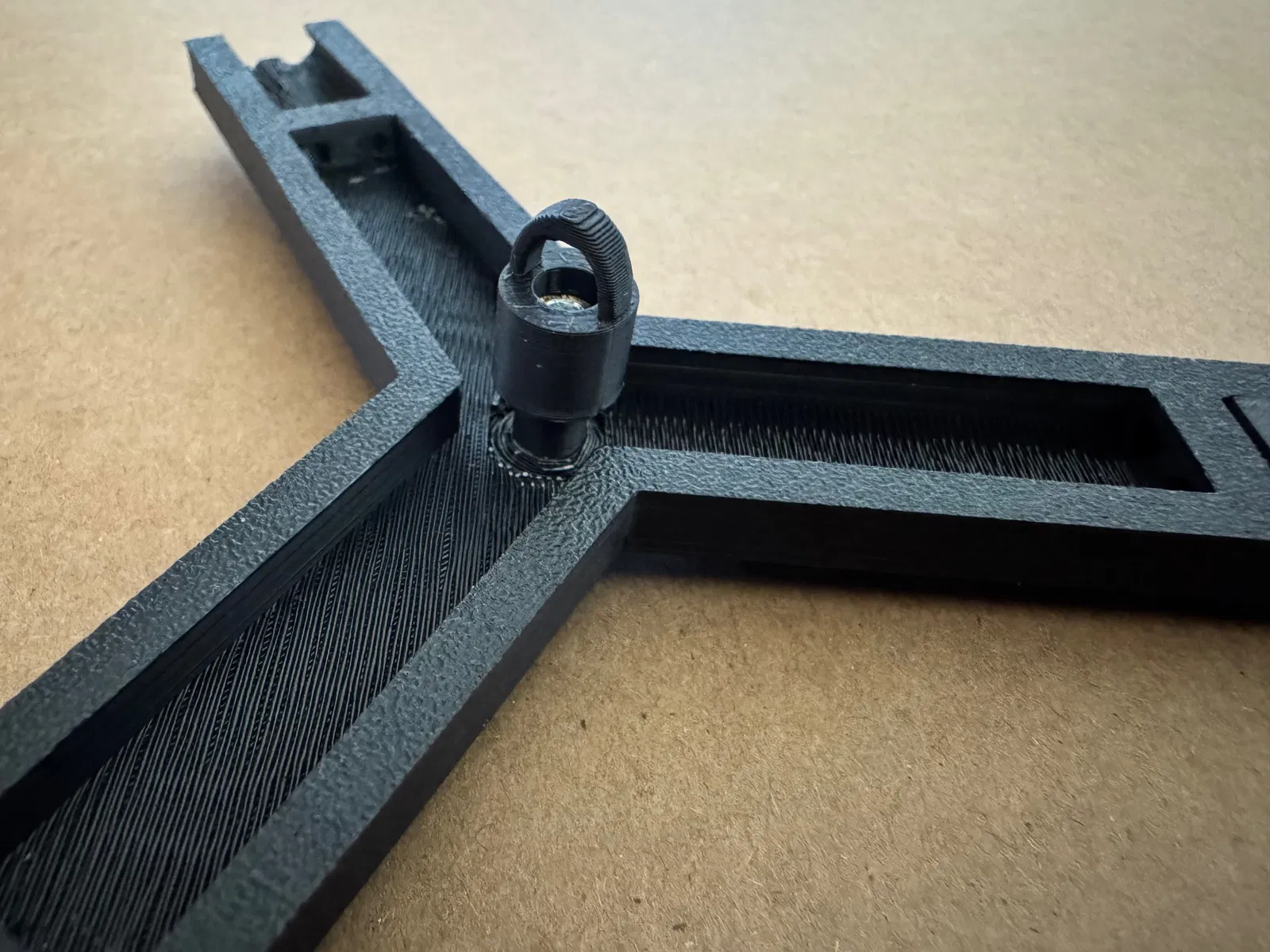

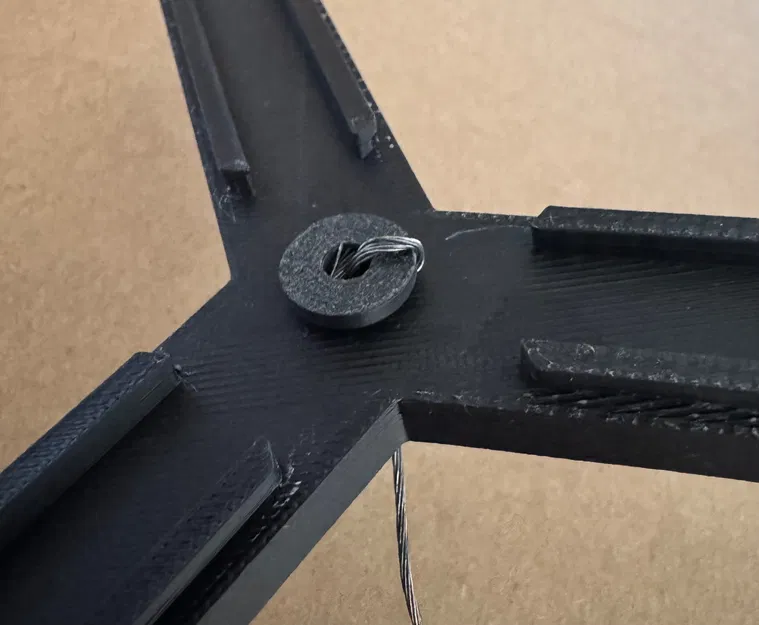

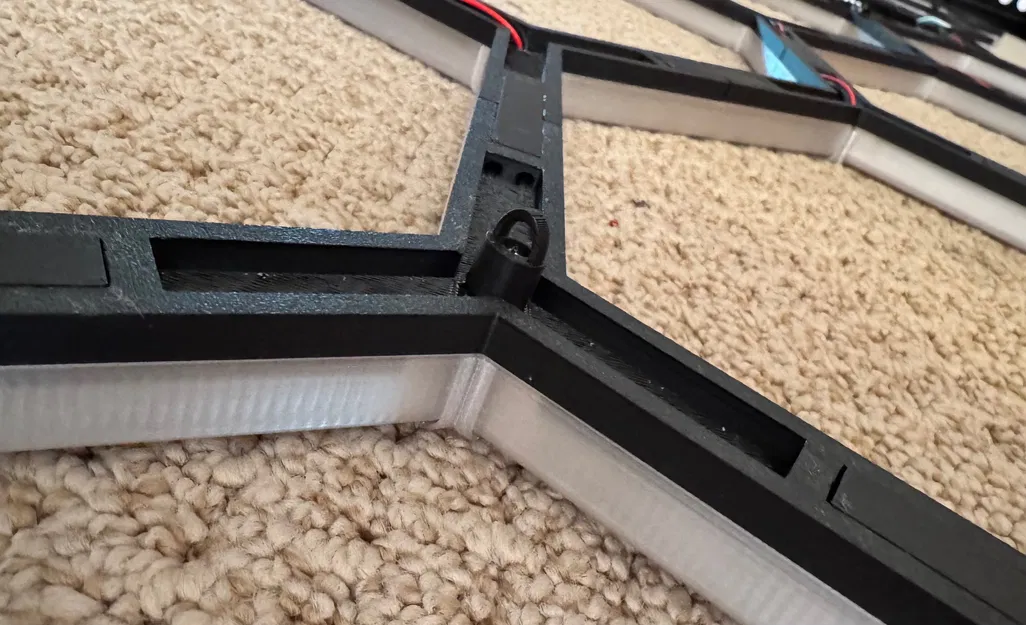

• Một bộ phận treo đã được tạo ra để tạo thành một vòng tròn, từ đó bạn có thể treo đèn (điều này sẽ cần thiết ở nhiều điểm). Tôi đã sử dụng dây treo khung ảnh. Có một tùy chọn để thực hiện điều này với một miếng chèn M4, hoặc không, nếu bạn không có cách nào dễ dàng để sử dụng miếng chèn.

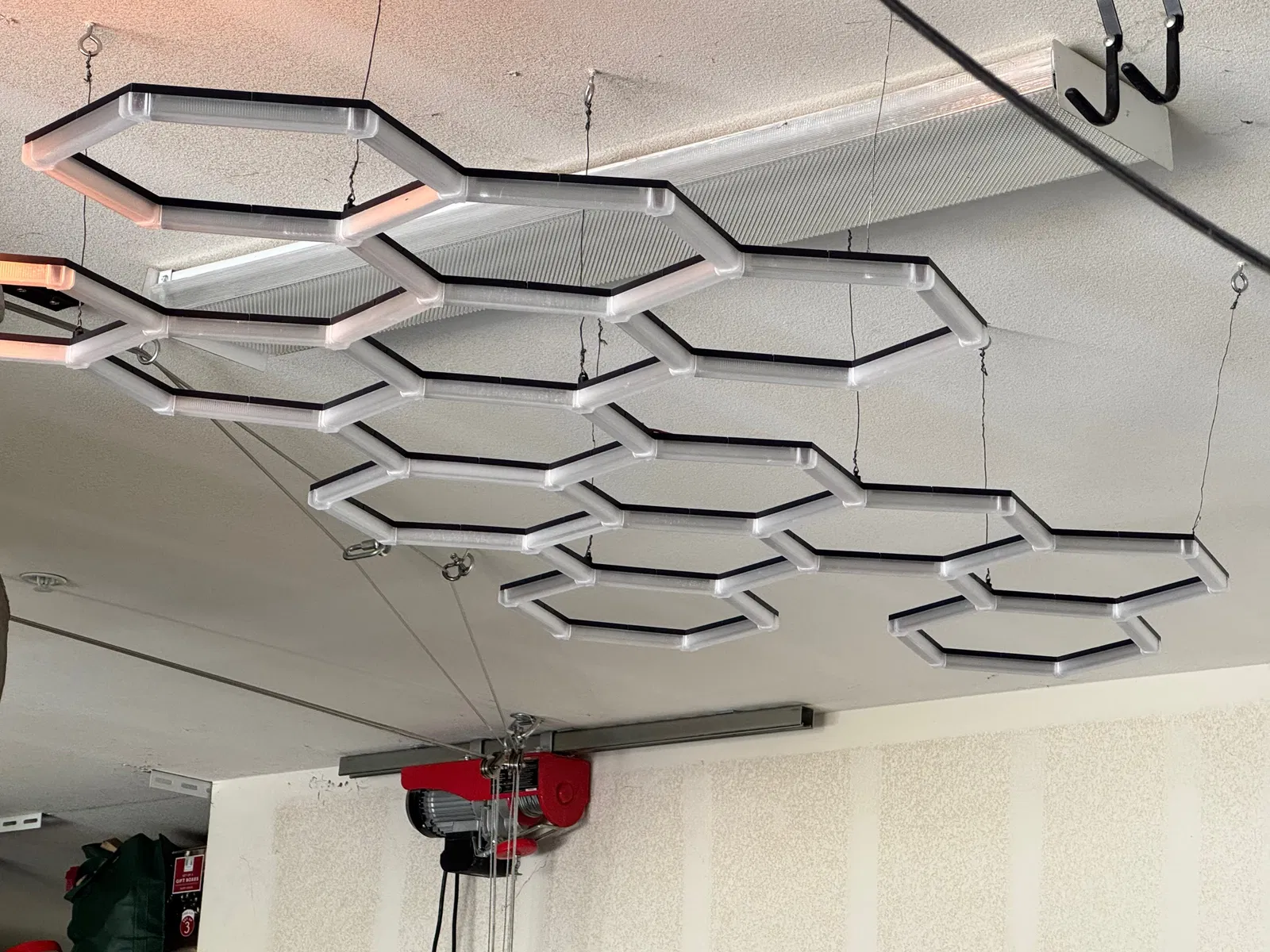

• Vì mặt sau của đèn phẳng, nó cũng có thể được gắn phẳng trên tường hoặc trần nhà. Đối với điều này, tôi khuyên bạn nên sử dụng dải băng gai dầu có keo dính, ví dụ: https://a.co/d/hCCxSej
• Hai bộ phận khung chính cần được in với giá đỡ. Tuy nhiên, thiết kế đảm bảo rằng giá đỡ không ảnh hưởng đến các bộ phận nhìn thấy được của khung, và chúng nên được gỡ bỏ khá dễ dàng.
• Đèn sẽ hoạt động với dải LED có chiều rộng lên đến 10mm - tôi đã sử dụng dải LED COB rộng 8mm.
• Điều này không yêu cầu máy in 3D có bàn in lớn. Bộ phận lớn nhất, bộ phận khuếch tán, chỉ rộng 142,5mm.

Chỉ một lời cảnh báo. Nếu bạn muốn tạo một chiếc đèn có kích thước khá lớn, ví dụ như sử dụng 10 mét dải LED, bạn sẽ cần khoảng:

25 x bộ phận khung 3 chiều ~ khoảng 25 giờ

27 x bộ phận khung 2 chiều ~ khoảng 22,5 giờ

66 x đầu nối khung ~ khoảng 5,5 giờ

66 x bộ phận khuếch tán ~ khoảng 33 giờ

25 x khớp nối khuếch tán 3 chiều ~ khoảng 4 giờ 10 phút

27 x khớp nối khuếch tán 2 chiều ~ khoảng 6,5 giờ

66 x dải LED dài 150mm

Có rất nhiều công việc in ấn và hàn. Cá nhân tôi không khuyên bạn nên sử dụng kẹp để kết nối các dải LED, vì theo kinh nghiệm của tôi, chúng tạo ra các kết nối kém tin cậy hơn nhiều so với hàn.

Tôi đã sử dụng PolyLite màu đen ASA cho các bộ phận khung, mặc dù tôi chắc chắn rằng ABS, PETG hoặc tương tự cũng sẽ ổn. PLA có thể không đủ bền.

Tôi đã sử dụng Polylite Polycarbonate trong suốt cho các bộ phận khuếch tán, mặc dù một lần nữa, ABS trong suốt, PETG hoặc tương tự cũng sẽ ổn. PC đặc biệt bền và do đó có lẽ là lựa chọn tốt nhất nếu bạn thấy các chân trên khớp nối khuếch tán bị gãy.

Các bộ phận khuếch tán nên được in úp xuống, nếu không sẽ cần giá đỡ.

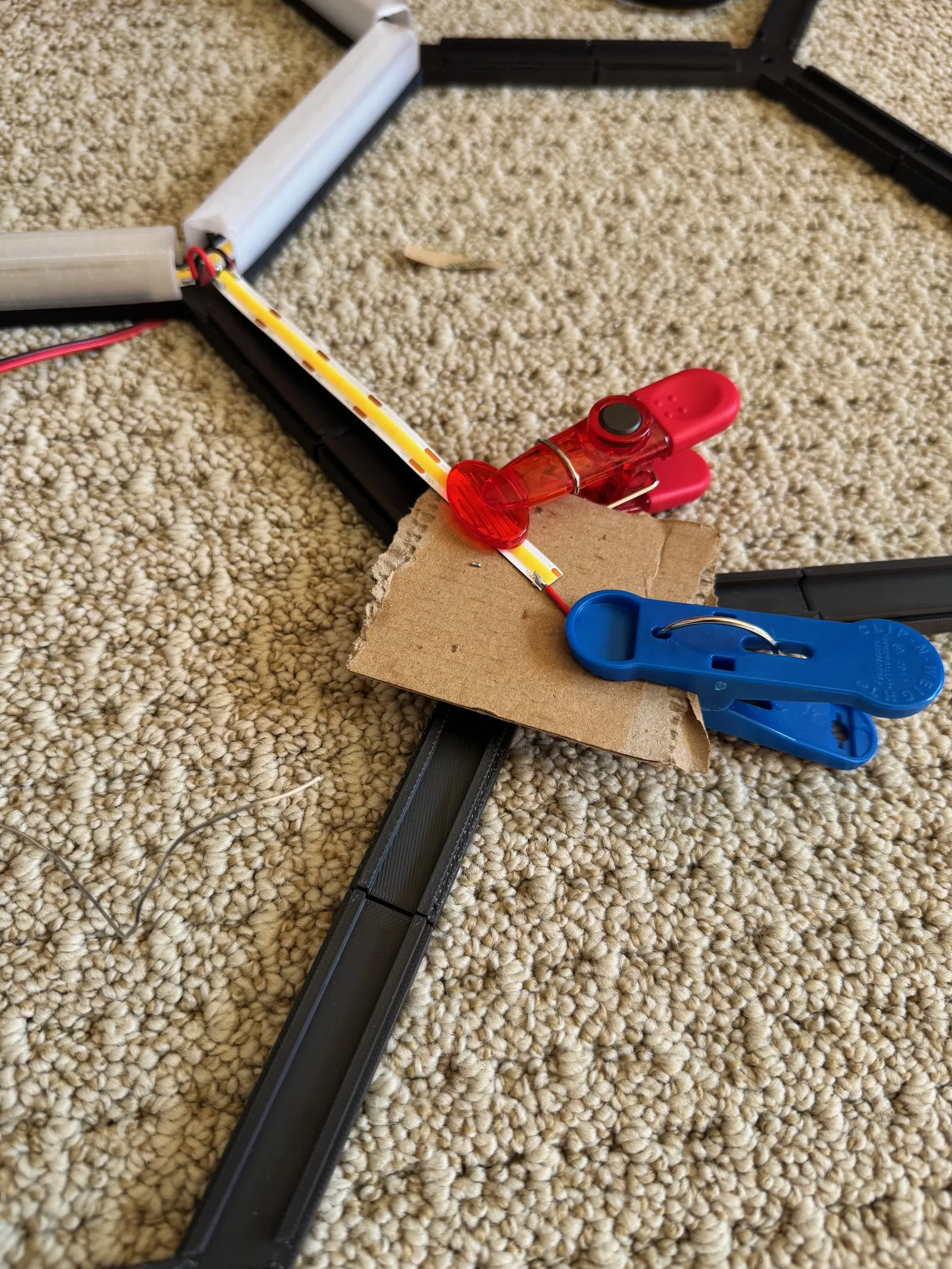

Một lưu ý cảnh báo khác. Đừng hàn và dán tất cả các dải LED của bạn xuống trước khi cố gắng lắp các bộ phận khuếch tán. Bạn sẽ không thể trượt bộ phận khuếch tán vào được với các dây điện vướng víu. Bạn phải hàn hai dải với nhau, dán một dải xuống, trượt bộ phận khuếch tán vào, sau đó dán dải thứ hai xuống, và cứ thế.

Hy vọng phần còn lại của việc lắp ráp khá rõ ràng từ các hình ảnh được cung cấp.
