Công tắc Đèn Kiểu Gạt Steampunk

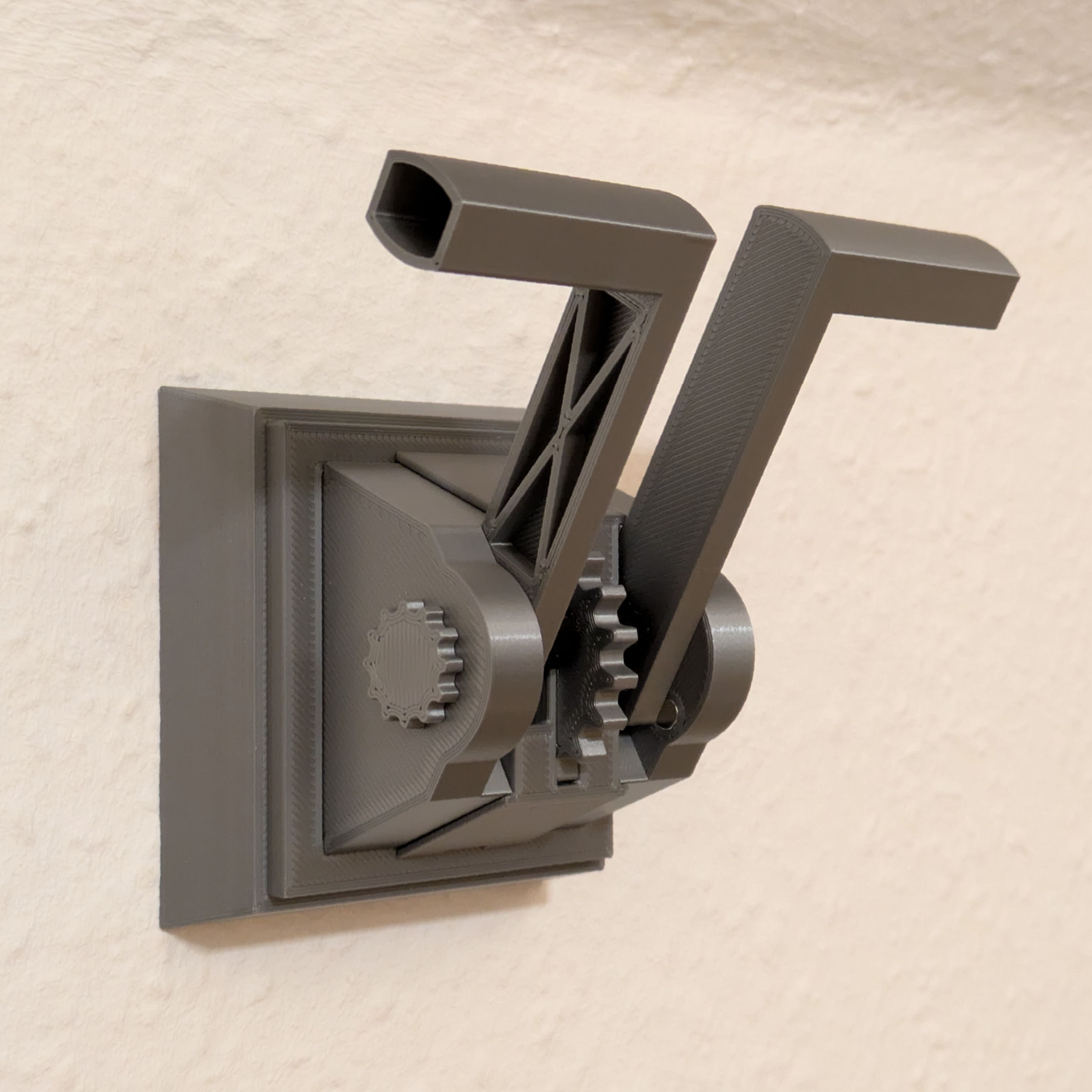

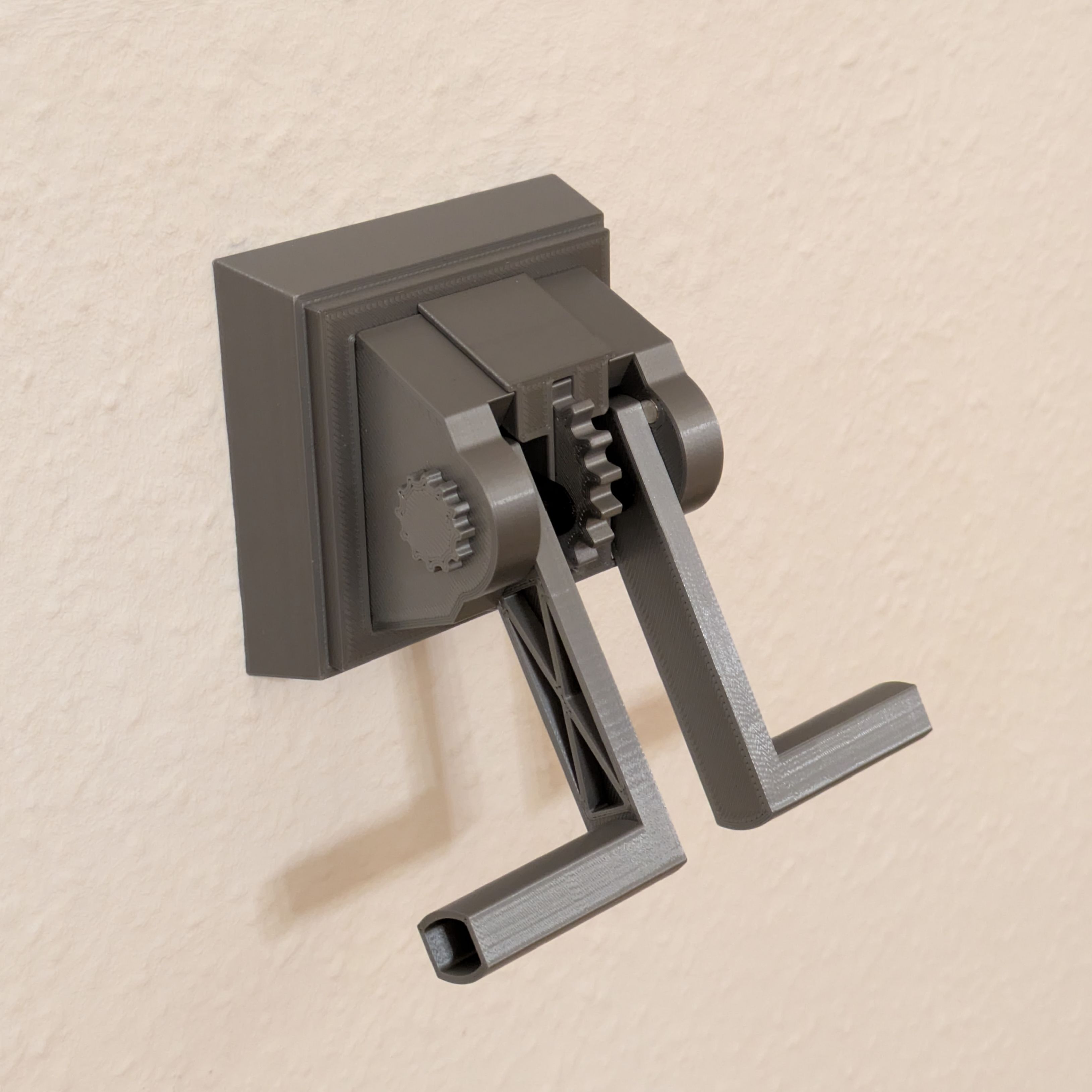

Cái công tắc gạt kiểu cũ trông hơi tệ khi cấp điện cho cái máy nướng BBQ công suất lớn 3kW của tui. Nên tui đã nâng cấp nó lên bằng một công tắc gạt kiểu steampunk đẹp mắt.

Bộ gạt này khớp với công tắc âm tường đôi dòng Busch-Jaeger 2XXX (đã kiểm tra trên 2400/5 US và 2000 U, nhưng có thể khớp với các loại khác nữa).

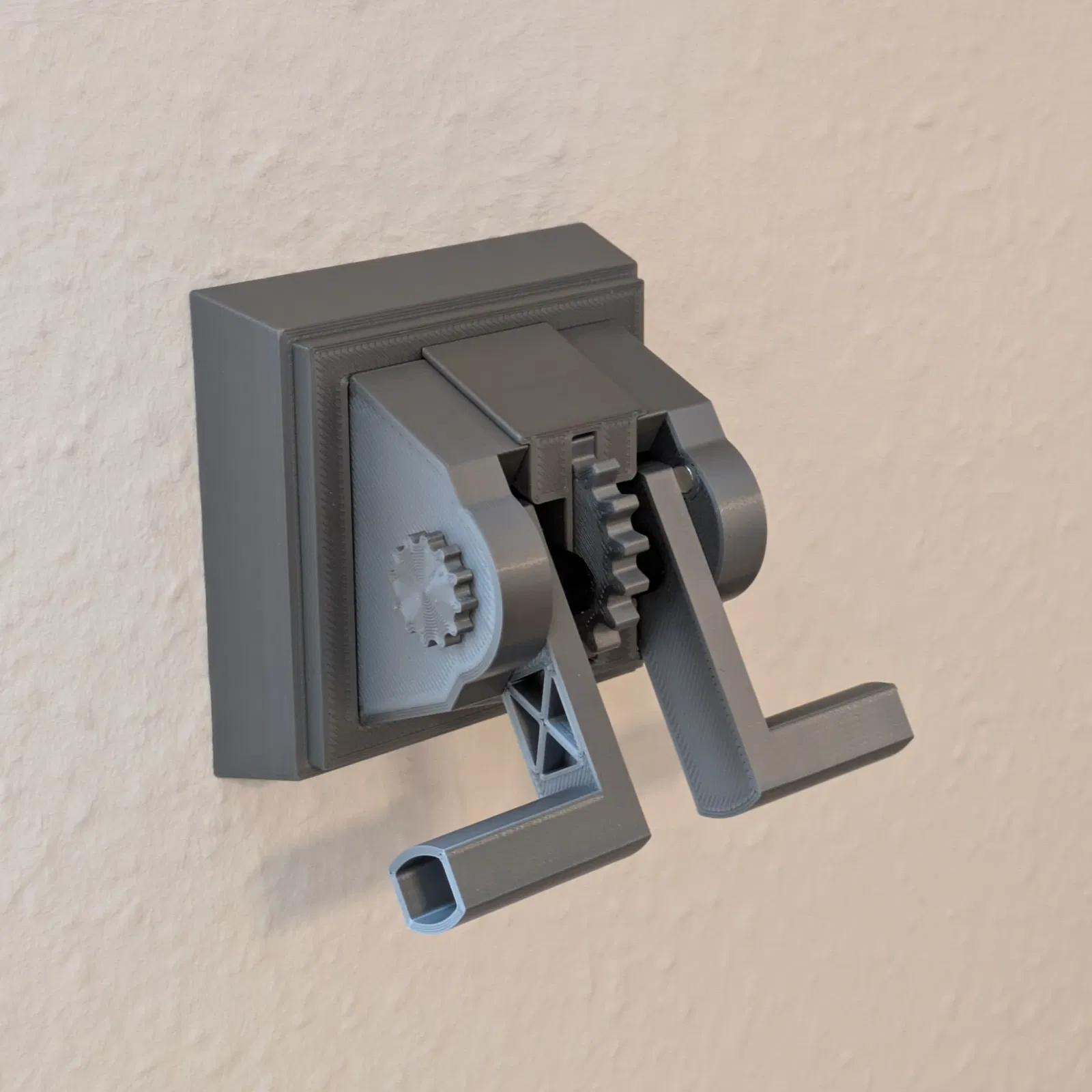

Cập nhật 2025-10-29: Đã thêm phiên bản gạt ngắn hơn.

TUYÊN BỐ MIỄN TRỪ TRÁCH NHIỆM: Vui lòng sử dụng vật thể này với rủi ro của riêng bạn! Chúng tôi sẽ không chịu trách nhiệm về bất kỳ thương tích hoặc thiệt hại tài sản nào phát sinh từ việc in, lắp ráp hoặc sử dụng vật thể này.

Vật liệu

Nhựa in: Bạn có thể dùng bất kỳ vật liệu nào bạn thích. Tui khuyên dùng PETG cho các bộ phận gạt.

Cần thiết để hoàn thiện:

• 6 viên nam châm tròn, đường kính 5 mm, dày 2 mm
• Một ít keo (có thể cần)

In ấn: Việc in ấn không quá khó khăn. Tham khảo tệp dự án 3mf mẫu để biết cách định hướng các bộ phận và cài đặt hỗ trợ.

Các bộ phận bạn cần in:

• 1x Khung
• 1x Nắp khung
• 2x Gạt
• 1x Giá đỡ trục gạt 1
• 1x Giá đỡ trục gạt 2
• 2x Tay gạt
• 2x Chốt trục
• 2x Chốt dẫn hướng
• 1x Nắp trung tâm
• 1x Bánh răng

Lắp ráp

Chuẩn bị tay gạt

1. Nhét một viên nam châm vào lỗ ở bên cạnh Tay gạt (không vào trục!). Nam châm phải khít vào lỗ; nếu không, hãy dùng keo.
2. Gắn một viên nam châm khác lên viên nam châm bạn vừa nhét vào Tay gạt. Lắp trục Tay gạt vào Giá đỡ. Xoay Tay gạt vào một trong các vị trí cuối sao cho nam châm thẳng hàng với lỗ trên Giá đỡ và đẩy hết cỡ vào. Nếu không giữ được vị trí, hãy dùng keo, nhưng đảm bảo keo khô hoàn toàn trước khi lắp lại Tay gạt. Lặp lại quy trình này cho đầu kia.
3. Khi Tay gạt đã được lắp vào giá đỡ và giữ cố định bằng một trong các nam châm, hãy lắp Chốt trục vào trục Tay gạt để cố định. Dùng keo nếu cần, nhưng cẩn thận không để keo dính vào giá đỡ!
4. Lắp Chốt dẫn hướng vào mặt sau của Tay gạt. Dùng keo nếu cần.
5. Lặp lại tất cả các bước này cho tay gạt còn lại.

Lắp công tắc lên tường

1. Lắp các bộ phận Gạt vào mỗi cần gạt của công tắc. Đảm bảo lỗ trên bộ phận gạt hướng ra ngoài. Các bộ phận phải khít vào khung; nếu không, hãy điều chỉnh kích thước bộ phận tương ứng trên mặt phẳng XY và in lại.
2. Đặt Khung lên công tắc âm tường. Đảm bảo nó được căn giữa và giữ cố định.
3. Lắp Nắp khung vào Khung. Hai chân nhỏ trên Nắp cần ở phía trên; đảm bảo chúng đi vào các lỗ tương ứng trên đế.
4. Lấy một bộ Giá đỡ / Tay gạt và lắp vào khung. Lần này, chân nhỏ cần hướng xuống; đảm bảo nó đi vào lỗ tương ứng trên đế. Bạn sẽ cần đẩy Gạt sang một bên một chút để trượt chốt vào lỗ trên Gạt. Sau khi hoàn thành bước này, bộ phận sẽ tự giữ cố định.
5. Lặp lại bước 4 cho bộ Giá đỡ / Tay gạt còn lại.
6. Lấy Nắp trung tâm và kiểm tra các lẫy nhỏ ở mặt dưới. Chúng có các kích cỡ khác nhau cần thẳng hàng với các khe tương ứng trên khung; nó sẽ không khớp nếu đặt sai chiều. Khe hở nhỏ nên hướng xuống dưới. Trượt Nắp trung tâm lên trên các tay gạt và vào khung. Lắp phía trên trước, sau đó cài phần dưới vào vị trí. Toàn bộ bộ phận bây giờ nên được giữ chắc chắn.
7. Lắp Bánh răng trang trí vào lỗ tương ứng trên Nắp trung tâm. (Bạn có thể tự in thứ gì đó khác để thay thế - nó chỉ để trang trí. Chỉ cần đảm bảo nó không cản trở tay gạt hoặc cần gạt.) Lại dùng keo nếu cần.

…và bạn đã hoàn thành! Kiểm tra xem công tắc có hoạt động như bình thường không, và tận hưởng tiếng lách cách vui tai khi bật tắt nguồn!
