Hệ Thống Trồng Rau Thủy Canh Dọc (VHS)
Thiết kế hệ thống trồng rau thủy canh dọc để trồng rau thơm trong nhà. Bao gồm danh sách vật liệu cần thiết như ốc vít, thanh ren, phụ kiện nối ống, rổ lưới, cùng hướng dẫn chi tiết cách loại bỏ các lớp hỗ trợ và cập nhật gần đây nhất về thiết kế manifold. Liên hệ để mua bản quyền thương mại hoặc ủng hộ dự án.
Mô tả
Mô tả

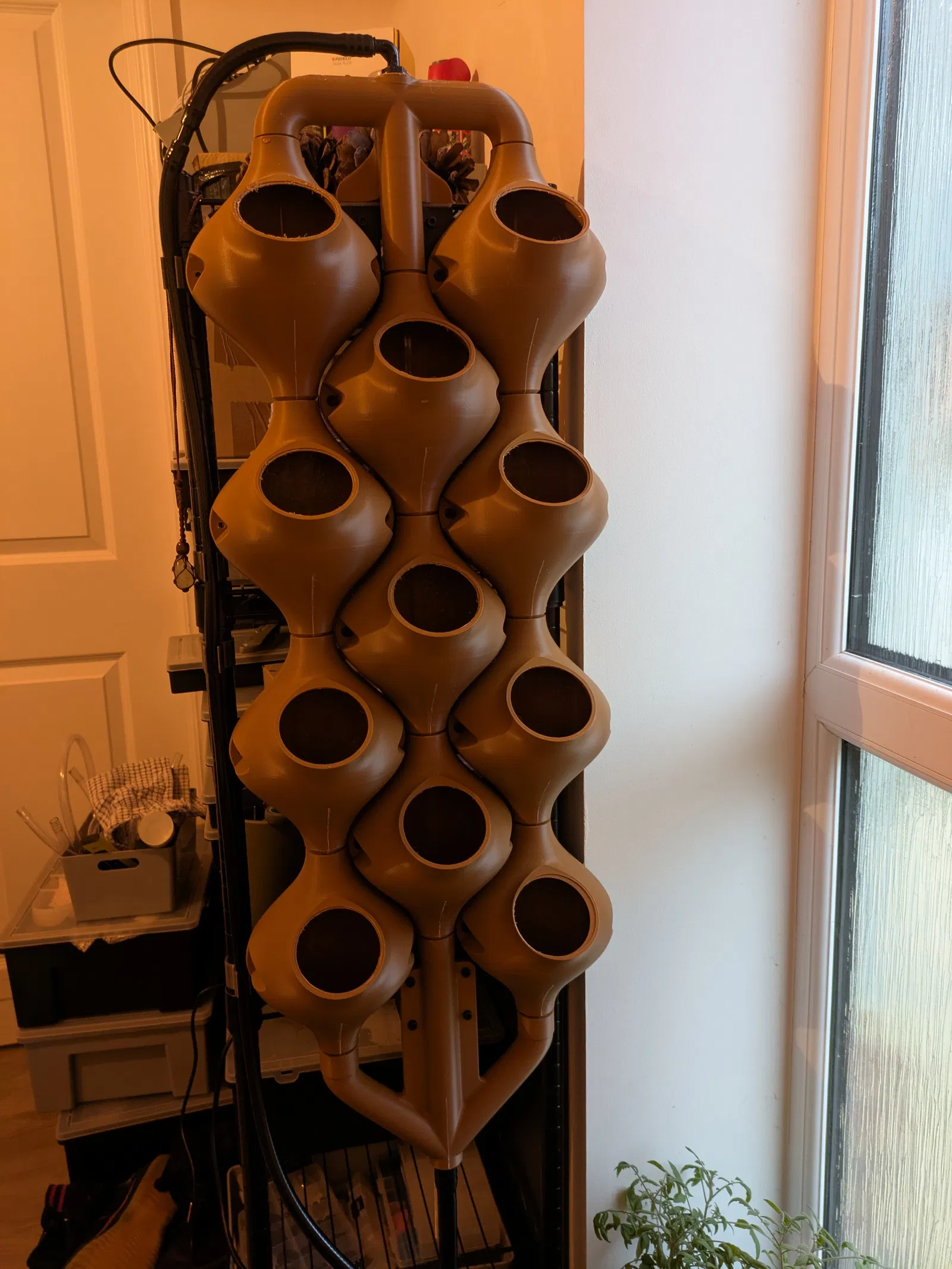

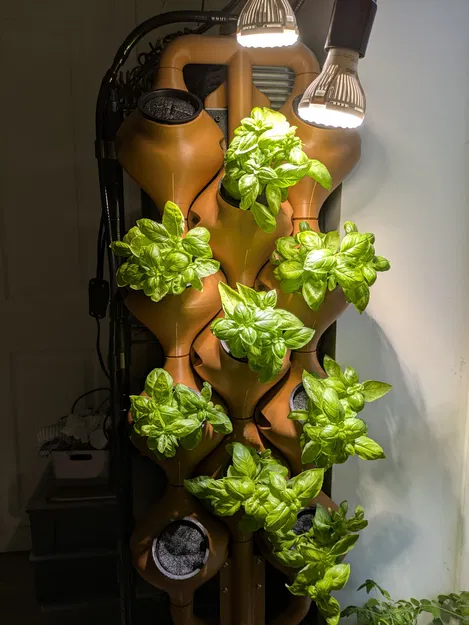

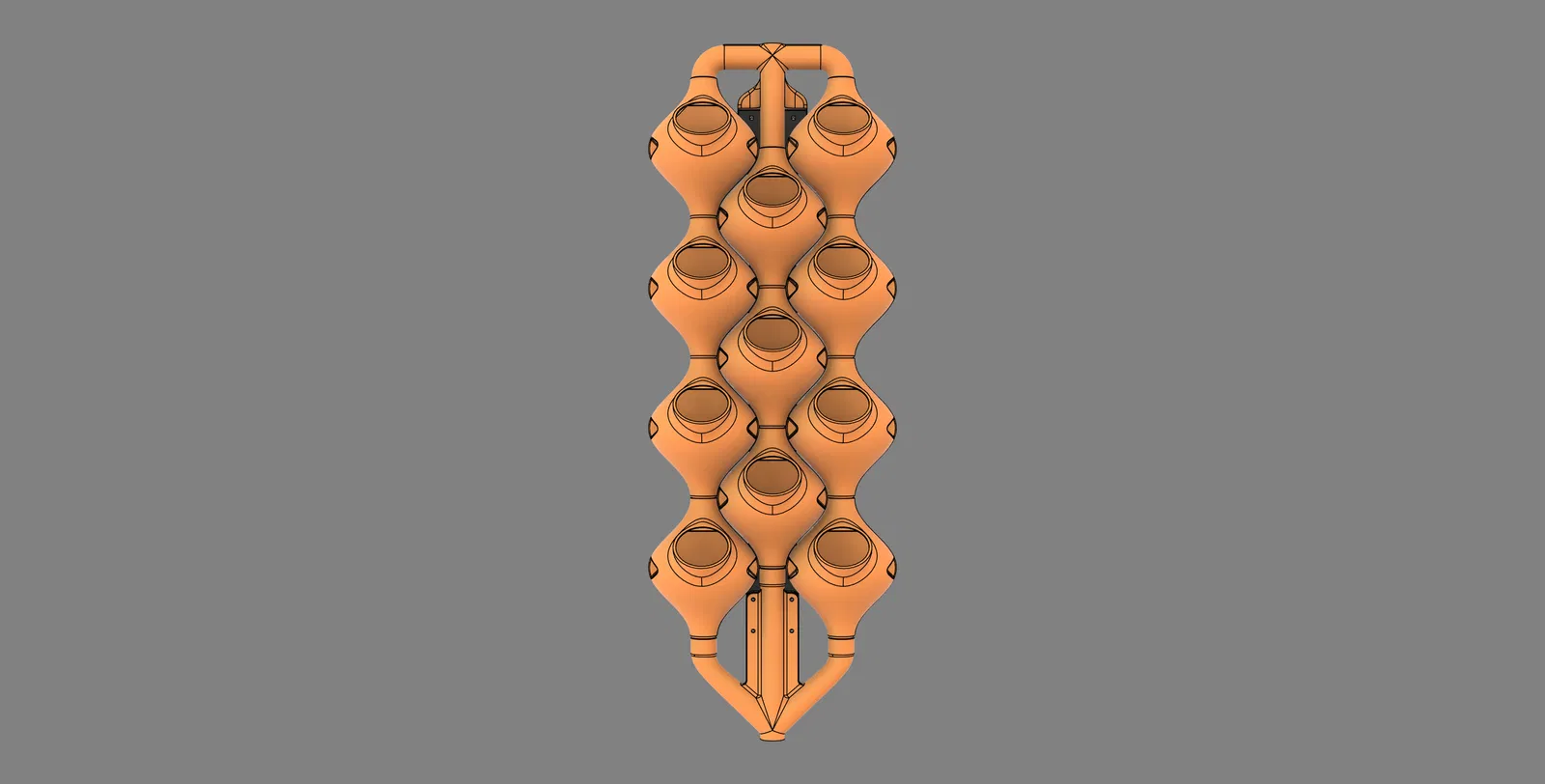

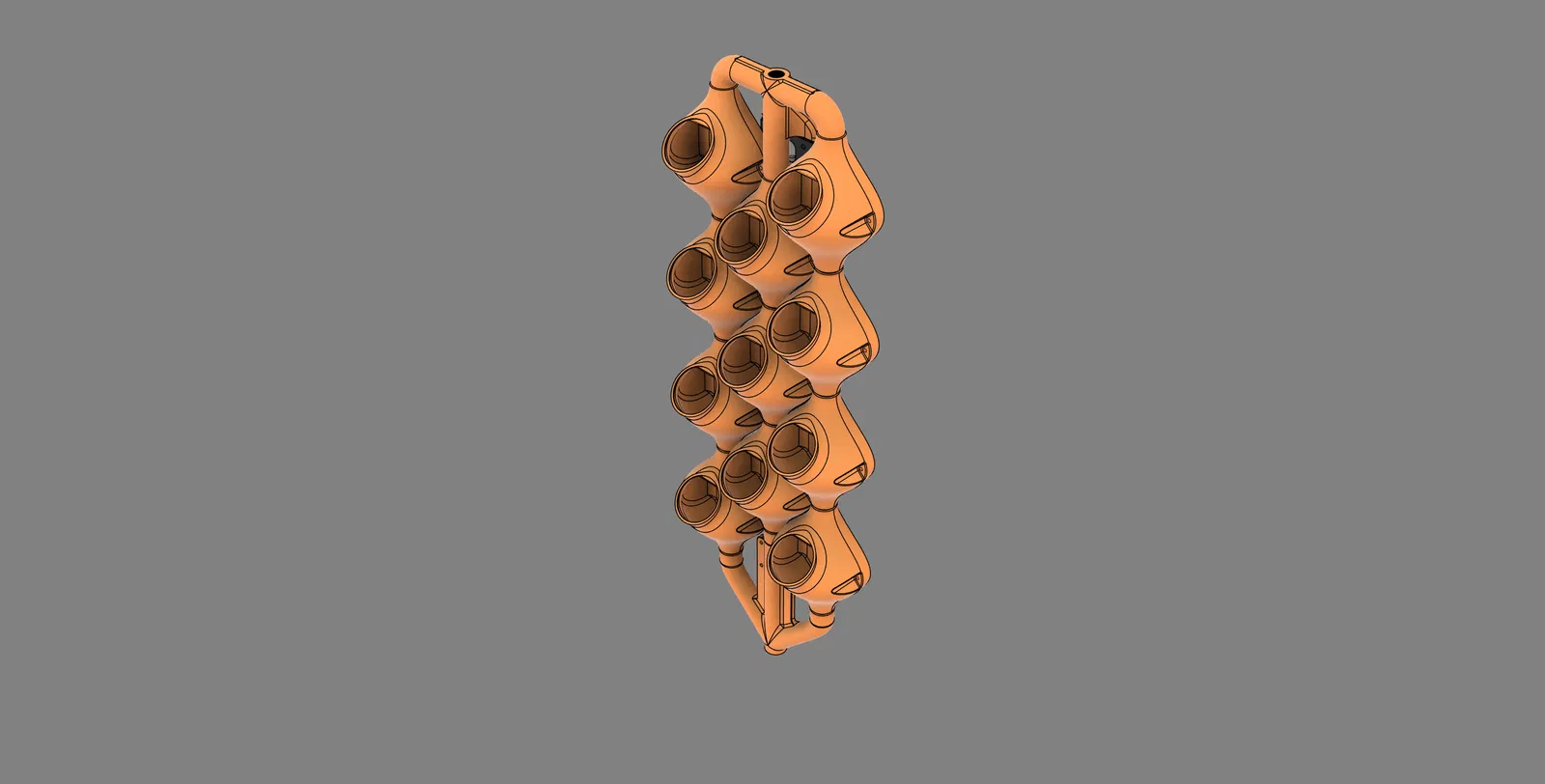

Hệ thống trồng cây thủy canh dọc thử nghiệm mà tôi đã thiết kế để trồng rau thơm trong nhà.
Những thứ bạn cần để lắp ráp:
- Ốc vít đầu cúc M5x40 (x18)
- Đai ốc M5 (x18)
- Thanh ren M8 (tối thiểu 730mm)
- Đai ốc M8 (x8)
- Vòng đệm M8 (x8)
- Phụ kiện nối ống BSP 1/2 inch cho manifold nạp và xả, tôi dùng ống 10mm cho nạp, 16mm cho xả.
Rổ lưới 3 inch (x11)
Một số lớp hỗ trợ in liền (print in place sacrificial layers) sẽ cần được loại bỏ:

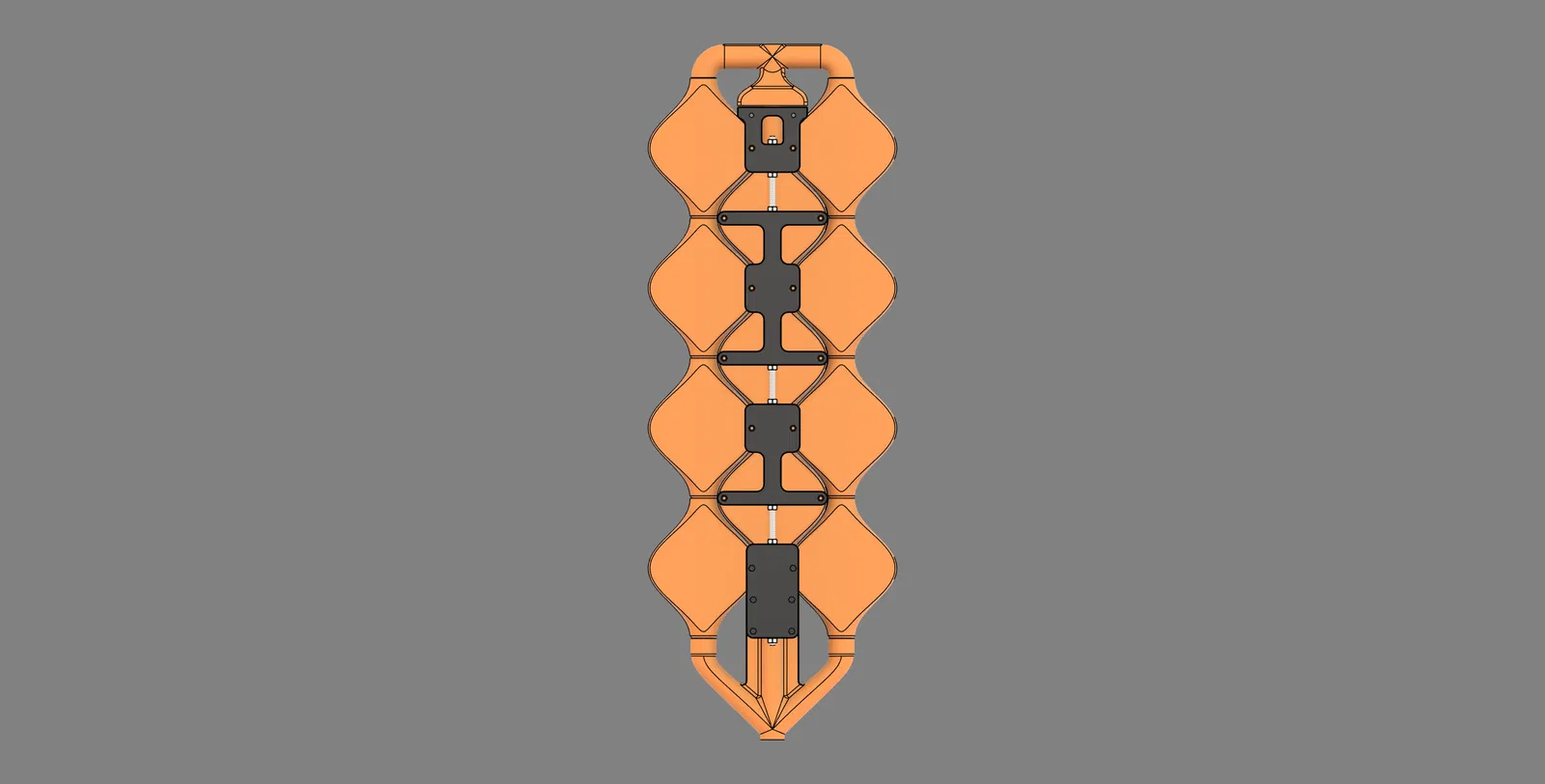

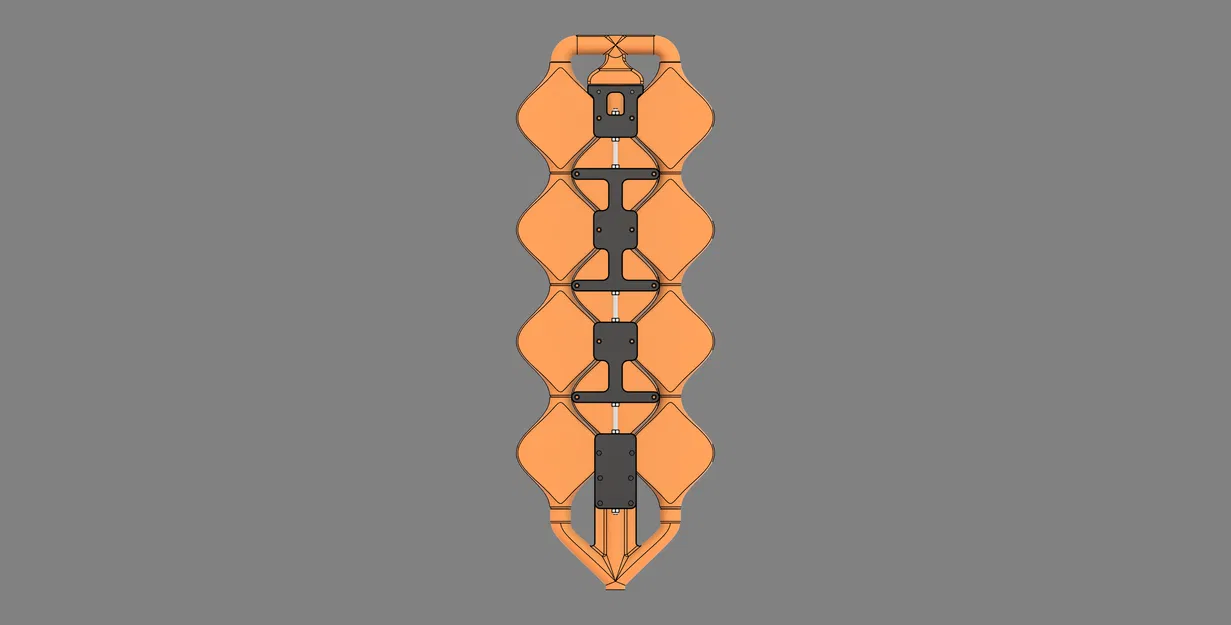

- KHUNG - Lỗ cho thanh ren M8 - Sử dụng mũi khoan 8mm
- MANIFOLD TRÊN - Ống dẫn trung tâm - Sử dụng tua vít đầu bằng hoặc mũi khoét rãnh
- CHẬU - Đỉnh ổ cắm rổ lưới và lỗ lắp - Sử dụng dao sắc.
NHẬT KÝ THAY ĐỔI 7/11/25:
Cập nhật MANIFOLD TRÊN, giờ được cố định vào khung tương tự như manifold Dưới bằng hai vít đầu cúc M5x40. Ngoài ra còn có một phần khung trên mới để gắn manifold vào.

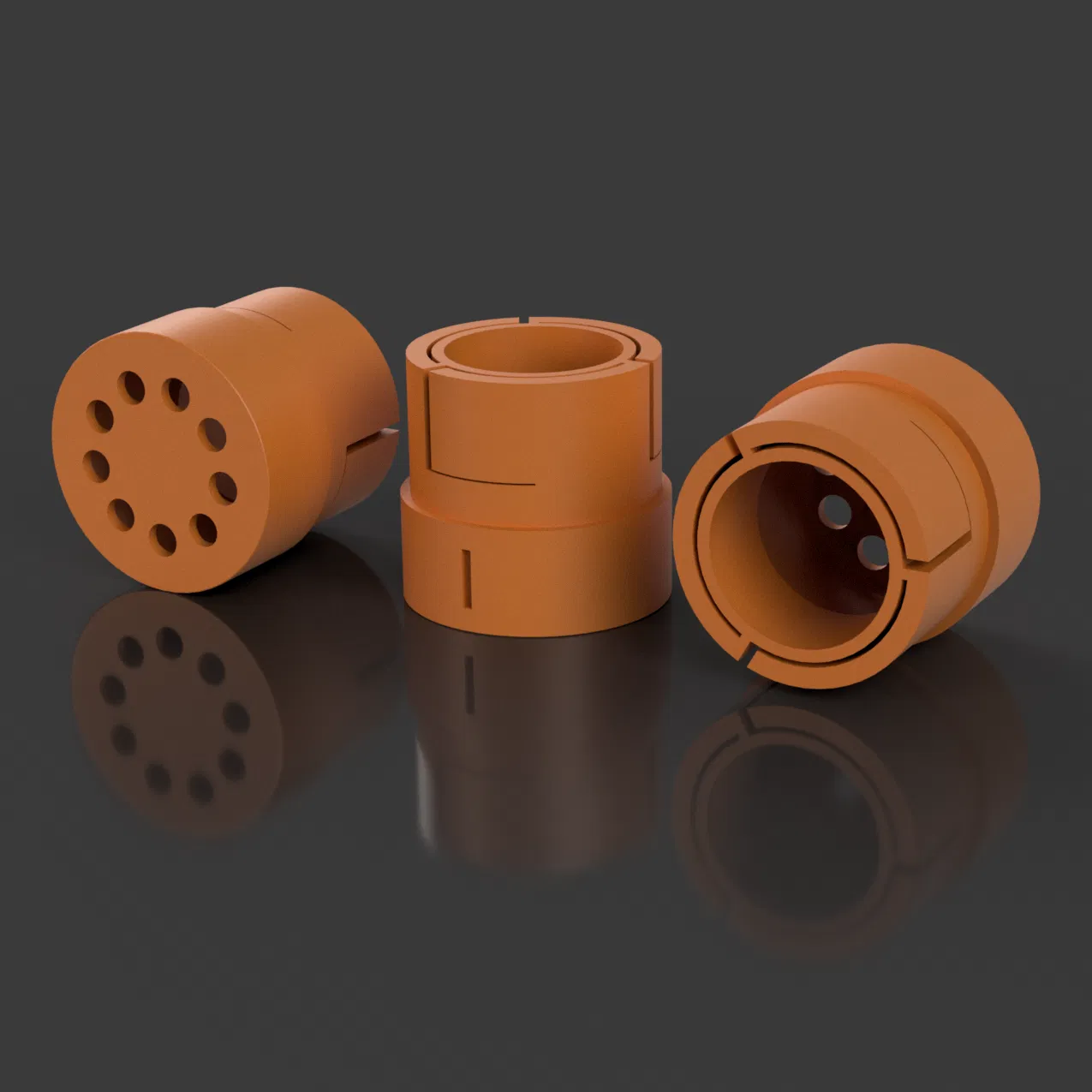

Các thay đổi khác bao gồm kênh dẫn chất lỏng được tinh chỉnh và các đầu phun khuấy trộn để phân phối dòng chảy đồng đều.
NHẬT KÝ THAY ĐỔI:
Cập nhật bộ khuấy trộn của MANIFOLD TRÊN, bộ khuấy trộn trung tâm đã được đánh dấu.
Cảm ơn đã quan tâm và ủng hộ!
Nếu bạn muốn mua cà phê cho công sức của tôi, bạn có thể làm điều đó tại @ paypal.me/handfullofnuts
Liên hệ với tôi nếu bạn muốn mua hệ thống này cho mục đích thương mại, tôi rất sẵn lòng cung cấp các tệp STEP/CAD với một khoản phí nhỏ.
