Hộp AUER - Parametric

[MÔ TẢ]

Cái này là mẫu hộp đựng đồ xếp chồng của AUER (xem link). Nó hoàn toàn là parametric (file Fusion360), nghĩa là bạn có thể chỉnh sửa chiều cao và kích thước đáy hộp theo bội số.

Kích thước mặc định là 505030, rồi bạn có thể nhân lên để có các kích cỡ khác nhau. Bạn cần chỉnh 3 thông số sau:

1. heightFactor : số nguyên hệ số chiều cao đáy
2. widthFactor : số nguyên hệ số chiều rộng đáy
3. boxHeightFactor : hệ số chiều cao hộp → !! Bắt đầu ở 30mm (hệ số = 1) tức là bằng một nửa so với hàng bán của AUER !!

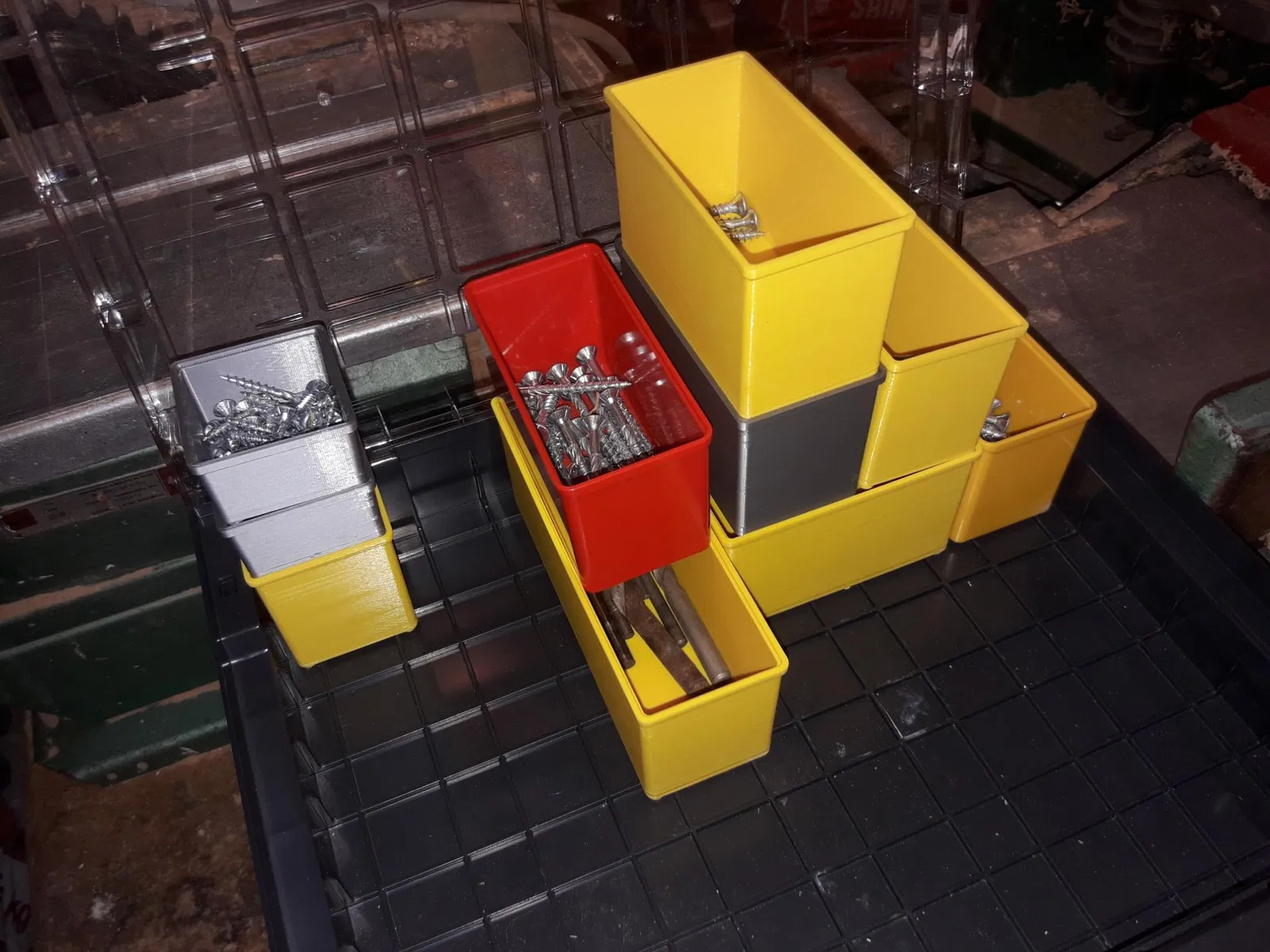

Hộp có thể xếp chồng lên nhau.

Xem các trường hợp sử dụng ở đây:

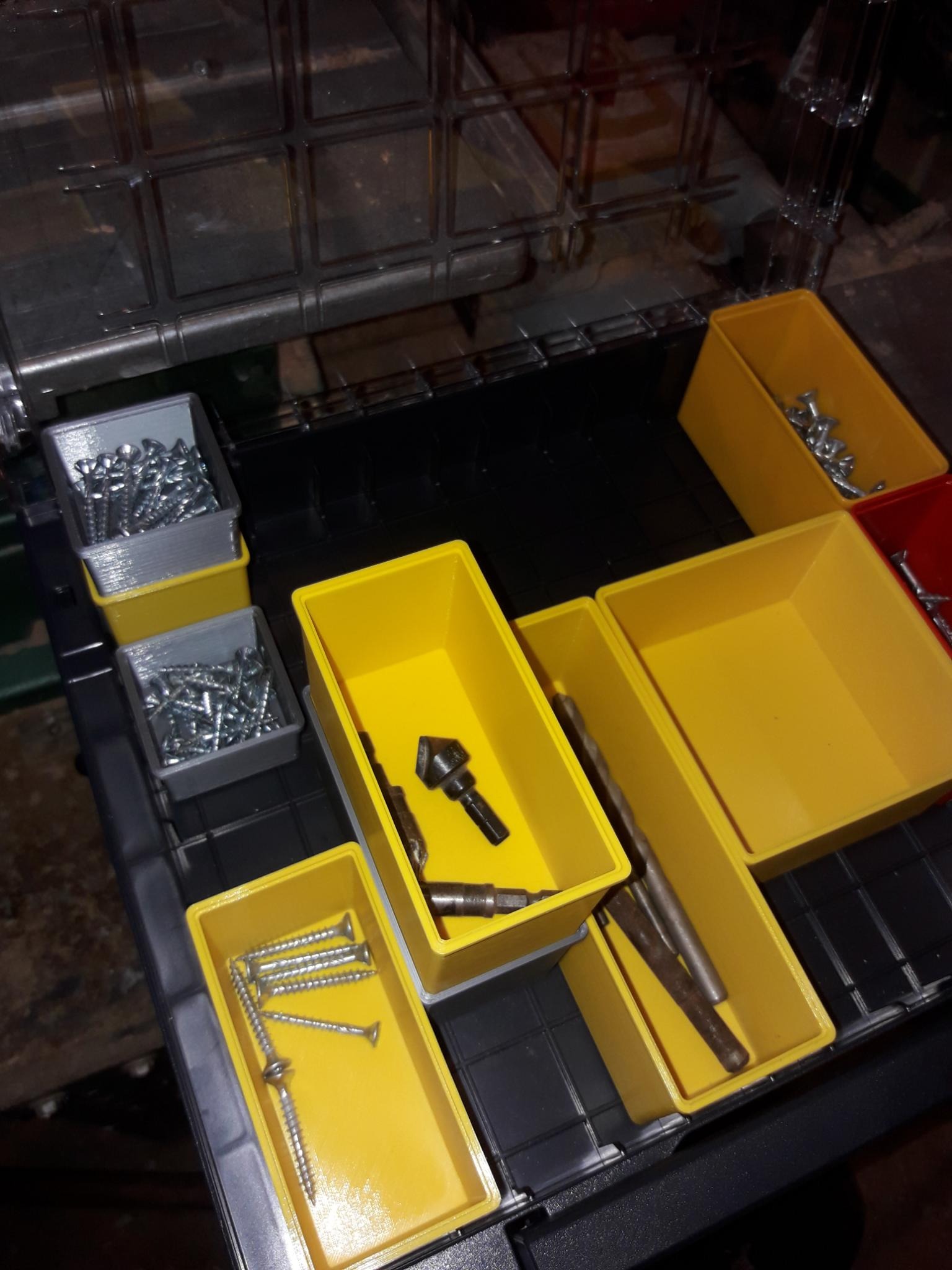

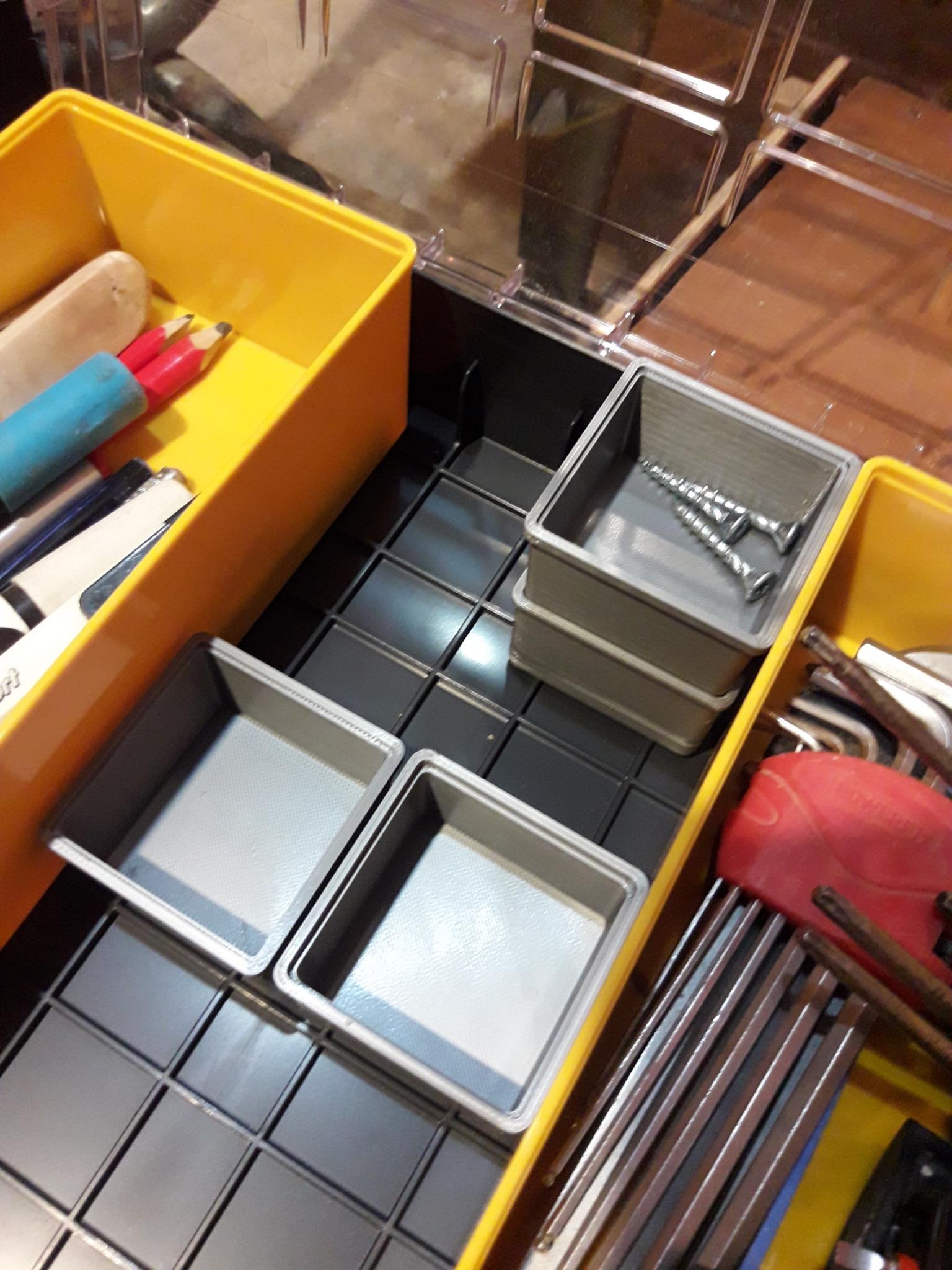

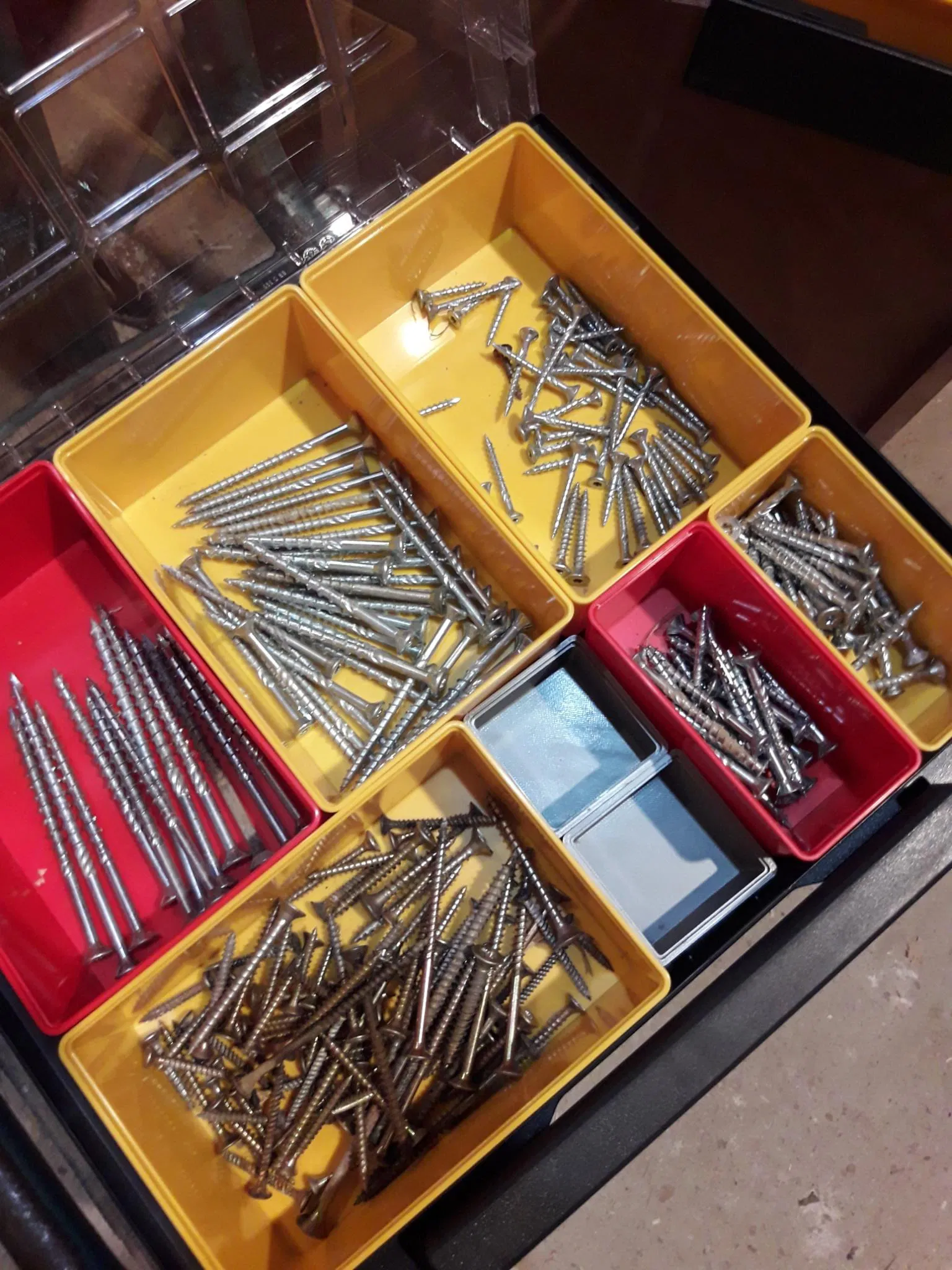

• Hộp dụng cụ
• Khe hộp tiêu chuẩn Euro

[IN ẤN]

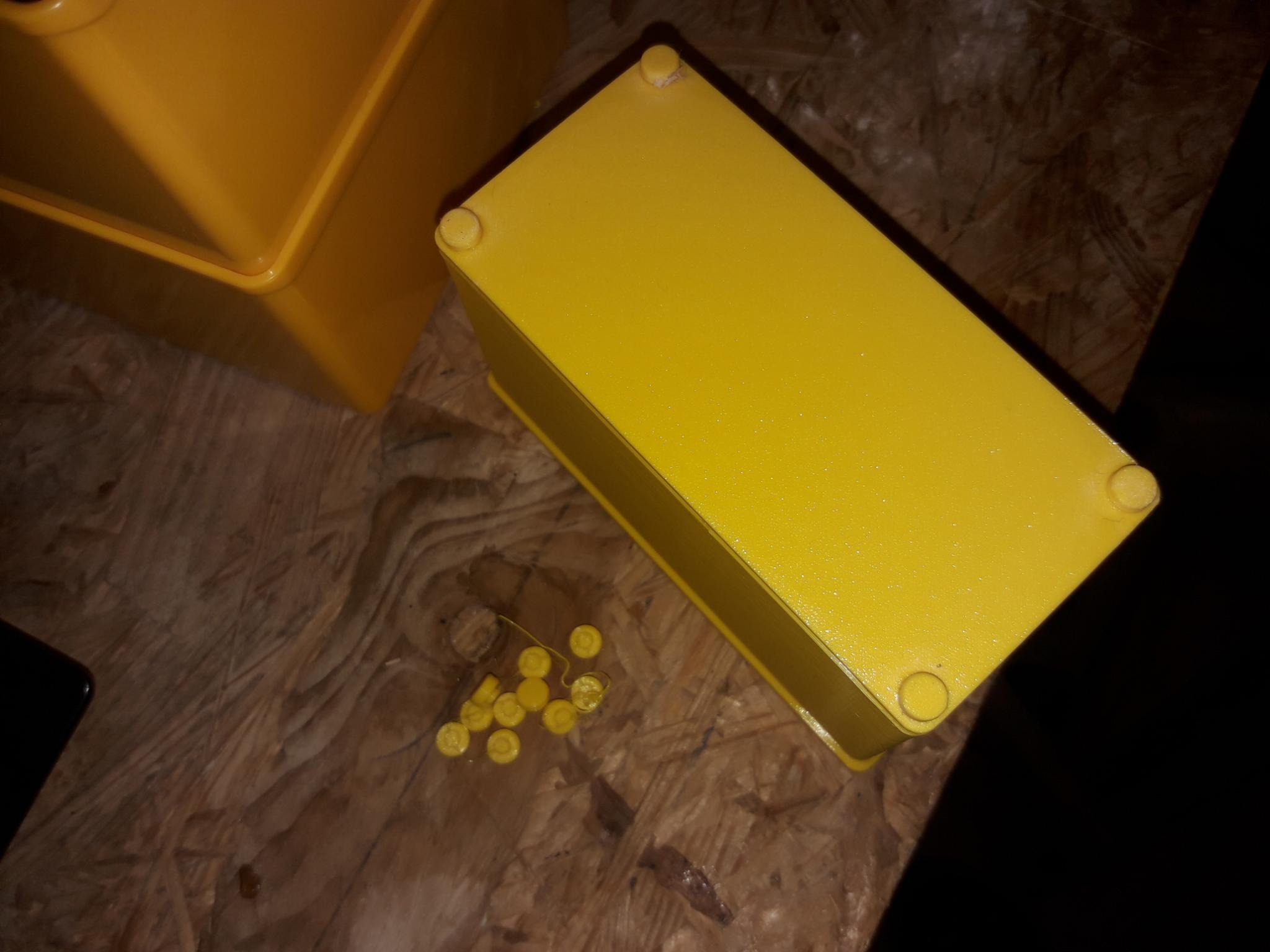

Bạn cần 4 cái "nút" cho mỗi hộp nếu bạn muốn đặt vào hộp dụng cụ hoặc hộp Euro đã mô tả bên dưới.

Những cái nút này có thể dán keo đơn giản để tránh dùng support và cầu.

• In từ dưới lên, cài đặt mặc định nào cũng được.
• Nhiệt độ bàn in có thể tăng lên để bám dính tốt hơn trên các mẫu lớn (60 → 65° ?)

[LIÊN KẾT THÊM]

• Lưới của @JustTry ở
  • Để in lưới vừa với mẫu này thay vì mua...
• AUER
  • Công ty Đức, họ làm ra các sản phẩm tuyệt vời để giữ cho công việc của bạn ngăn nắp, xem: link

[THÊM YÊU THÍCH]

Nếu bạn chưa cài Fusion 360, tôi có thể tạo hộp với kích thước tốt và thêm vào file tải về. Chỉ cần gửi các hệ số trong phần bình luận:

Ví dụ với:

• Chiều rộng đáy 3
• Chiều cao đáy: 2
• Chiều cao hộp: 2

Bạn sẽ có hộp kích thước 15010060mm Tên quy ước sẽ là: BOX_322

;)
