Đế Máy Khoan Bàn Có Chân Không Cho Makita XPH07Z

Một bộ đế máy khoan bàn di động khác, được thiết kế xoay quanh máy khoan Makita XPH07Z.

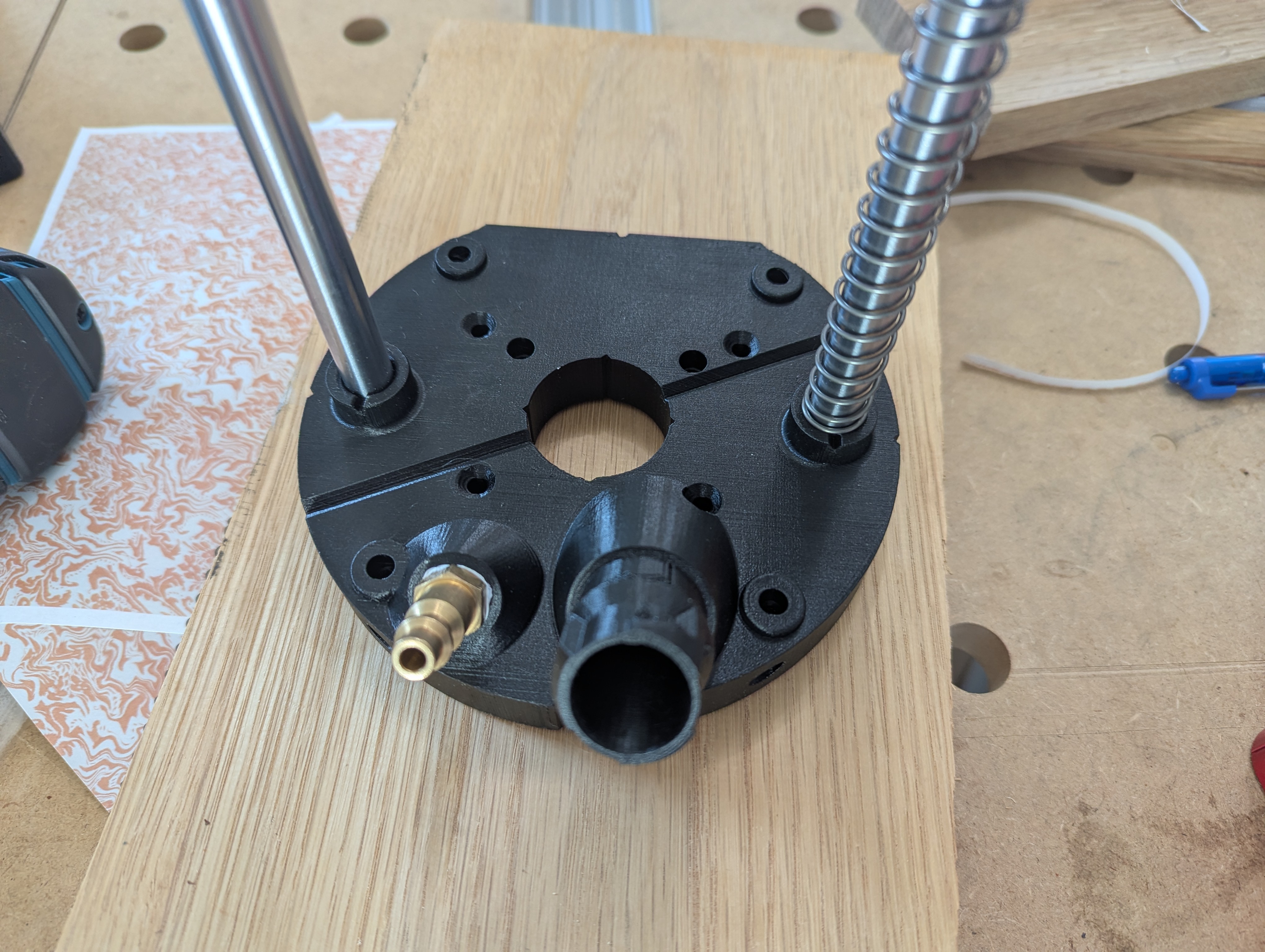

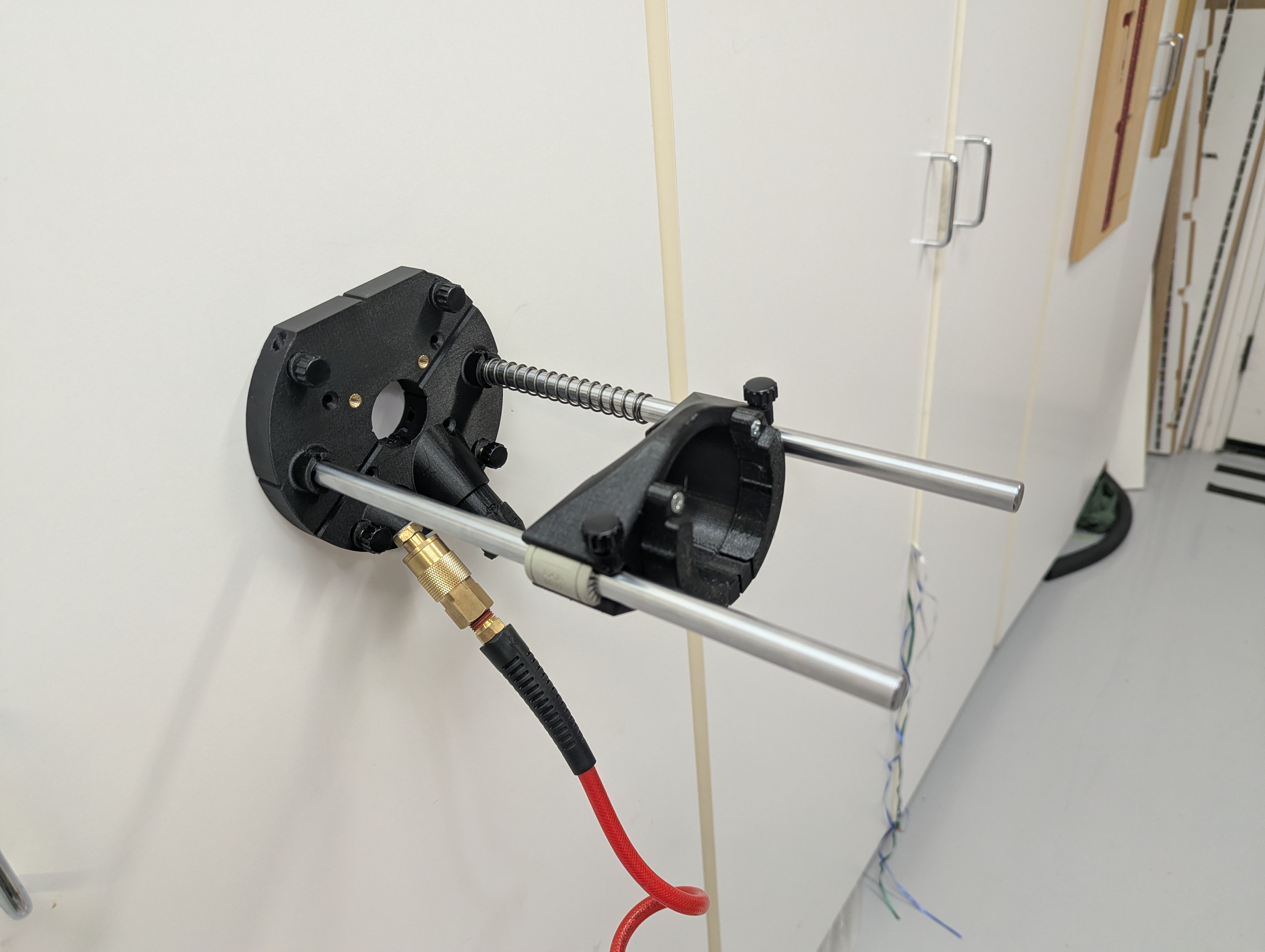

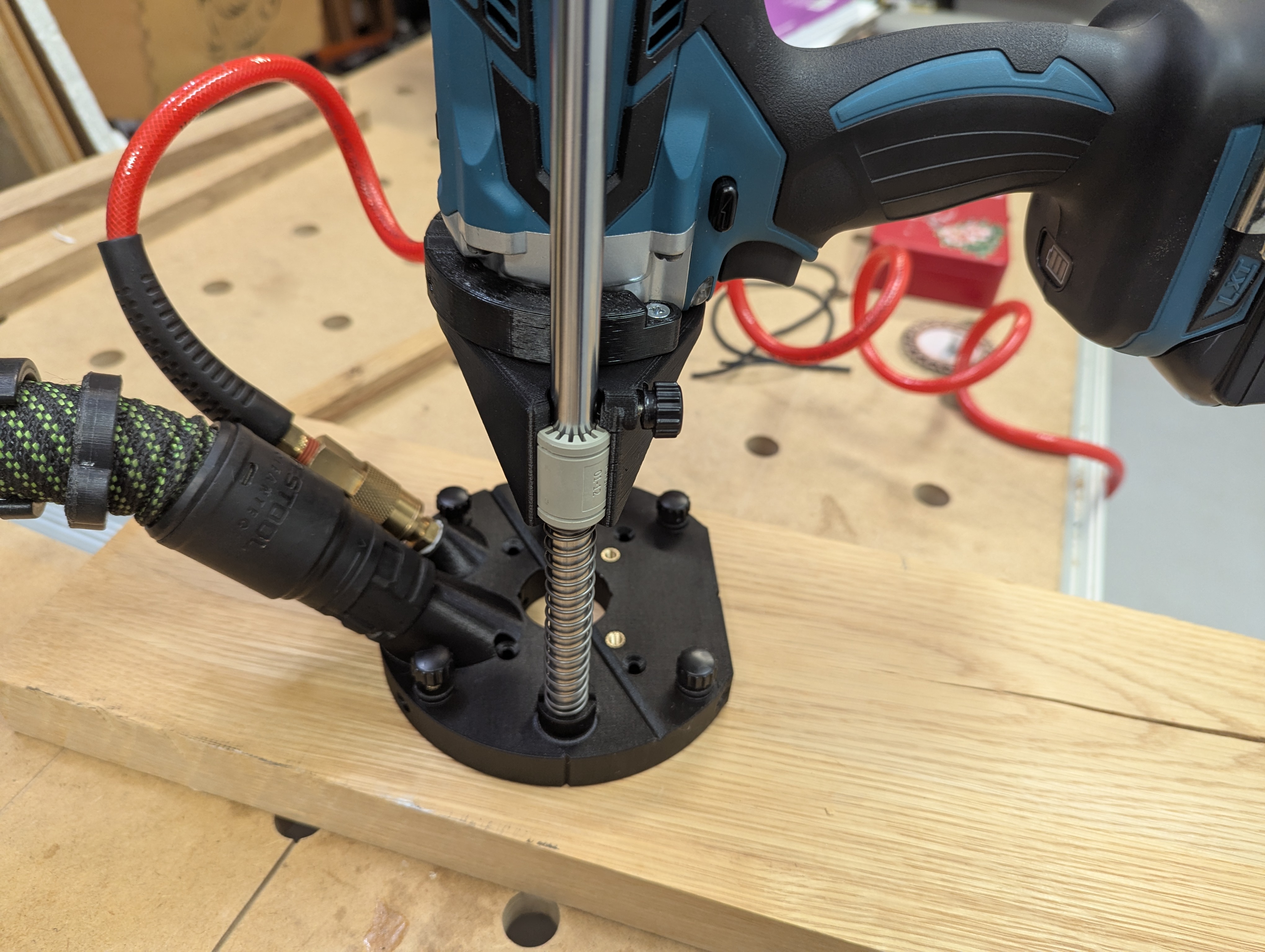

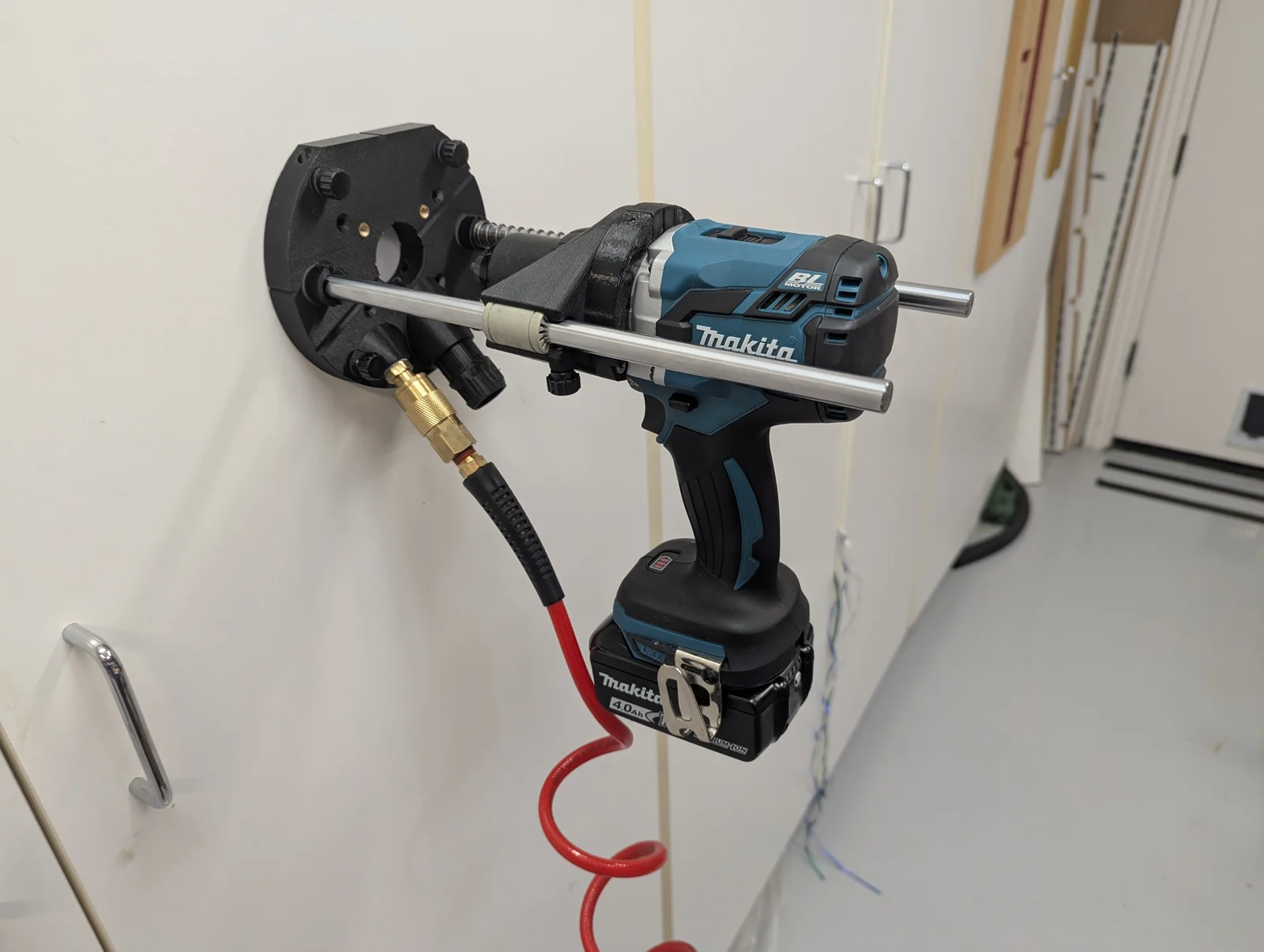

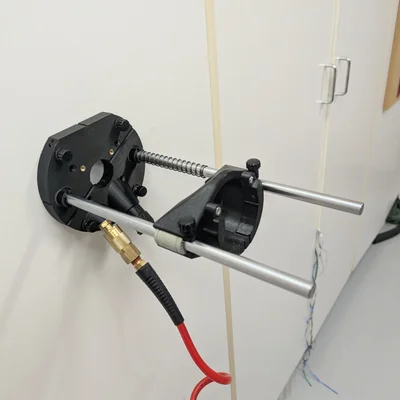

Nó có thể dùng với bơm chân không để giữ vị trí, kể cả theo chiều ngang. Đế này có thể dùng để khoan các chi tiết tròn nhờ rãnh chữ V. Các phụ kiện nhỏ của đế máy router Makita có thể được sử dụng.

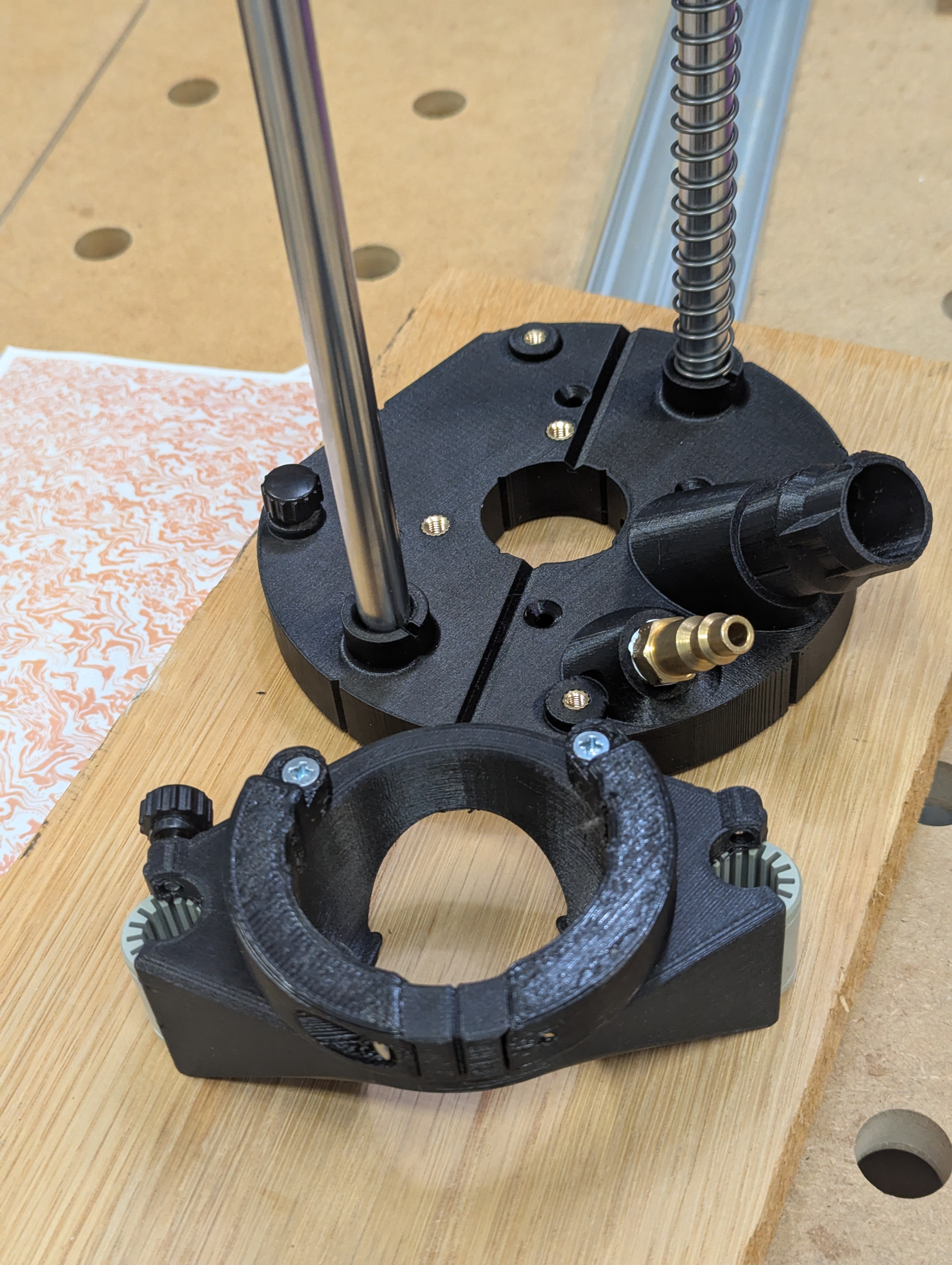

2 núm vặn trên đế để khóa máy khoan ở vị trí giữa.

Lưu ý: bộ giới hạn độ sâu vẫn đang trong quá trình phát triển (WIP)

Đế tương thích với

• Kích thước đế được lấy từ mô hình 3D trên Grabcad.
• 4 lỗ đế trùng với sơ đồ trang 5 của hướng dẫn sử dụng Festool MB40 để gắn đế vào các vật cố định.
• Ống Festool Cleantec 27mm để thu gom bụi.

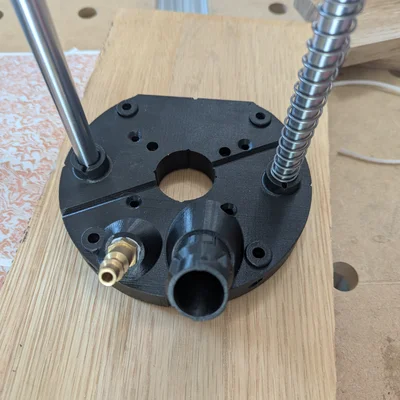

• 2 lỗ M5 bổ sung cho phép gắn thêm phụ kiện vào đế.

Thiết lập

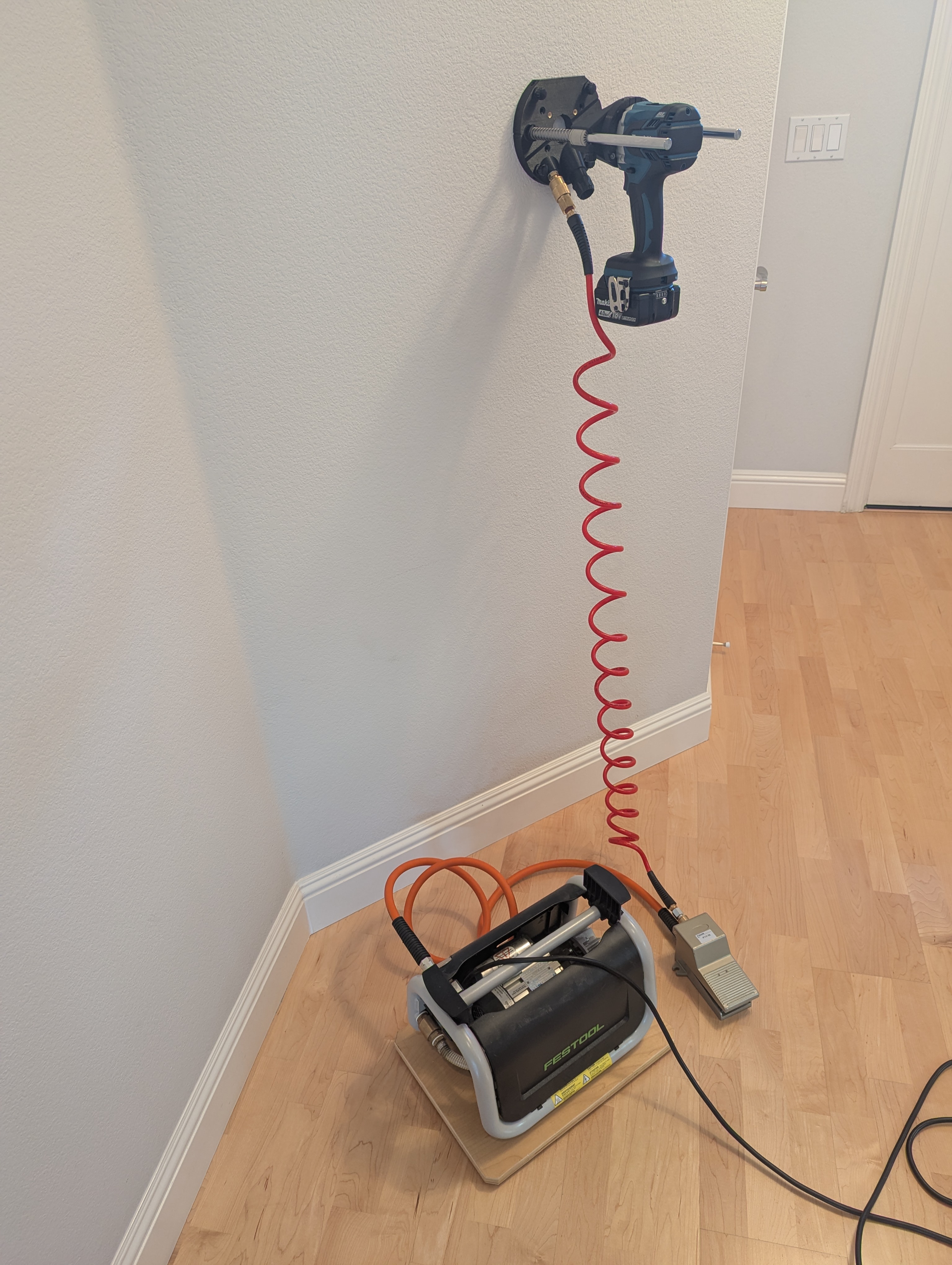

• Bơm chân không sử dụng: Festool 201064 VAC PMP và đầu nối nhanh kiểu Châu Âu.
• Van chân đạp khí nén có khóa.
• Ống khí và khớp nối bằng đồng.

Danh sách vật tư (BOM):

• 2 Thanh dẫn động Motion Rods 12mm x 300mm: kích thước lớn hơn vừa vặn trong systainer.
• 2 Vòng bi LM12UU.
• 1 Khớp nối khí NPT Male 1/4-Inch (Lưu ý: link gốc Amazon không có sẵn, thay bằng link tương tự).
• 6 Núm vặn m4x10mm.
  • 4 cái để giữ các thanh ray phụ kiện Makita.
• Phụ kiện chèn 3D print.
  • 6 cái m4x6mm.
  • 2 cái m4x10mm (để cố định cánh tay xung quanh máy khoan).
  • 3 cái m5x6mm.
• Để cố định máy khoan vào giá đỡ.
  • 2 vít đầu chìm m4x15mm.
  • 1 vít đầu tròn M5x25mm.
• Gioăng cao su 1/8.
• 2 lò xo 1.2x15mm (đường kính ngoài) x100 mm (tùy chọn).

In ấn:

• Sợi Carbon infused PETG cho độ ổn định kích thước.

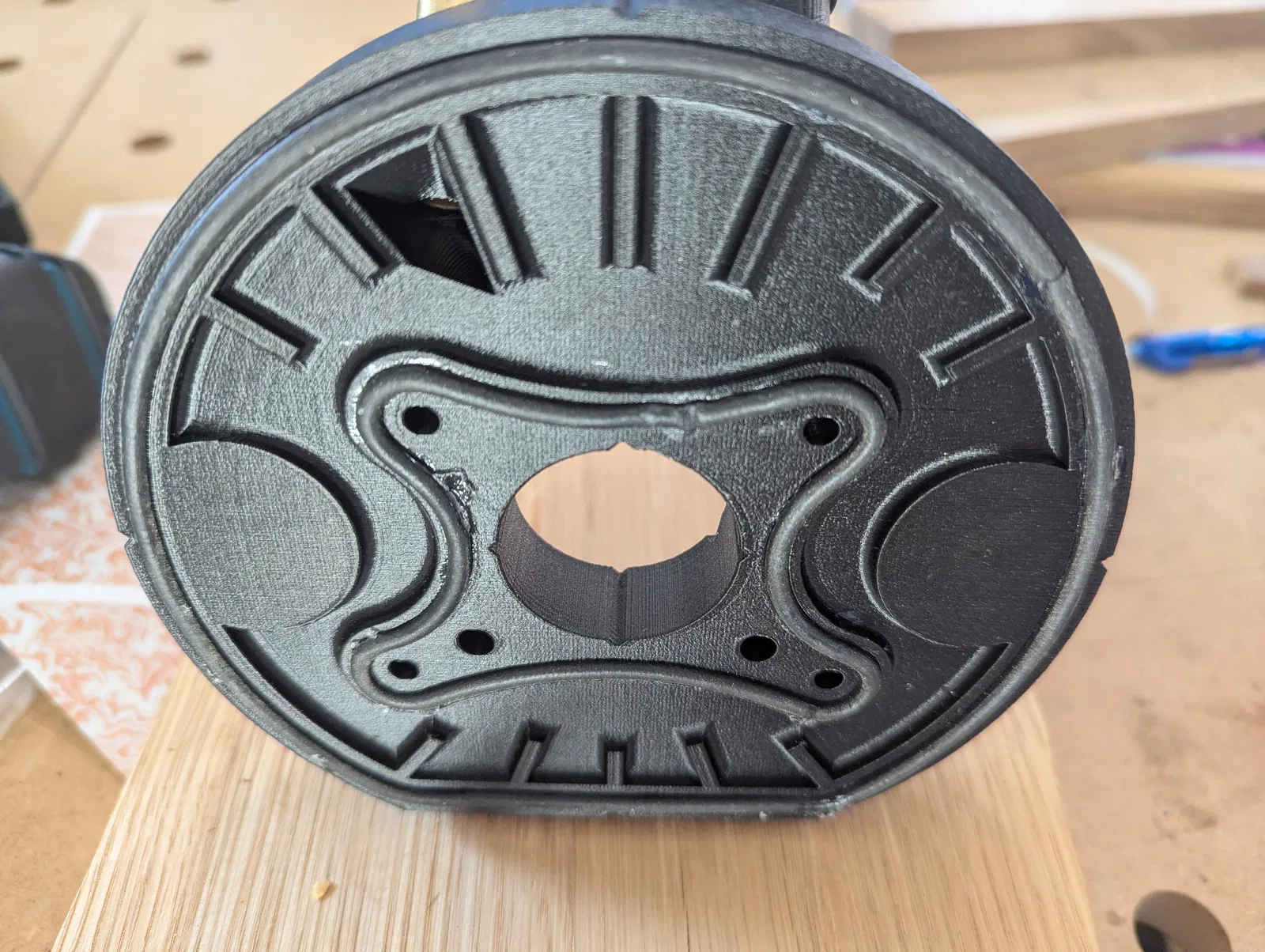

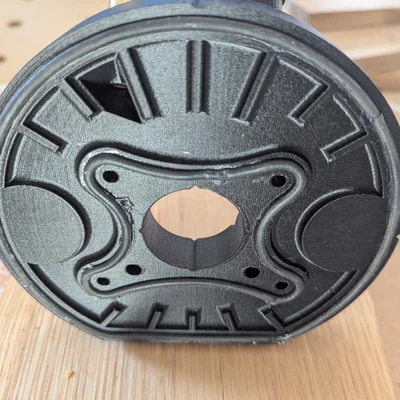

• Đế: Đã có nhiều thất bại vì đế cần phải thực sự kín khí để bơm chân không hoạt động. Dựa trên bài viết blog của Prusa về in ấn chống thấm nước, độ kín khí đạt được bằng cách in ở lớp 0.15mm, chi tiết đứng thẳng, với 4 lớp tường bao. Gioăng được dán vào đế, tuân theo hướng dẫn cho khối giữ chân không CNC; sử dụng TPU 90A làm gioăng không hiệu quả. Khu vực xung quanh thanh dẫn động, phụ kiện chèn và khớp nối khí được in với độ dày lớp nền dày hơn.

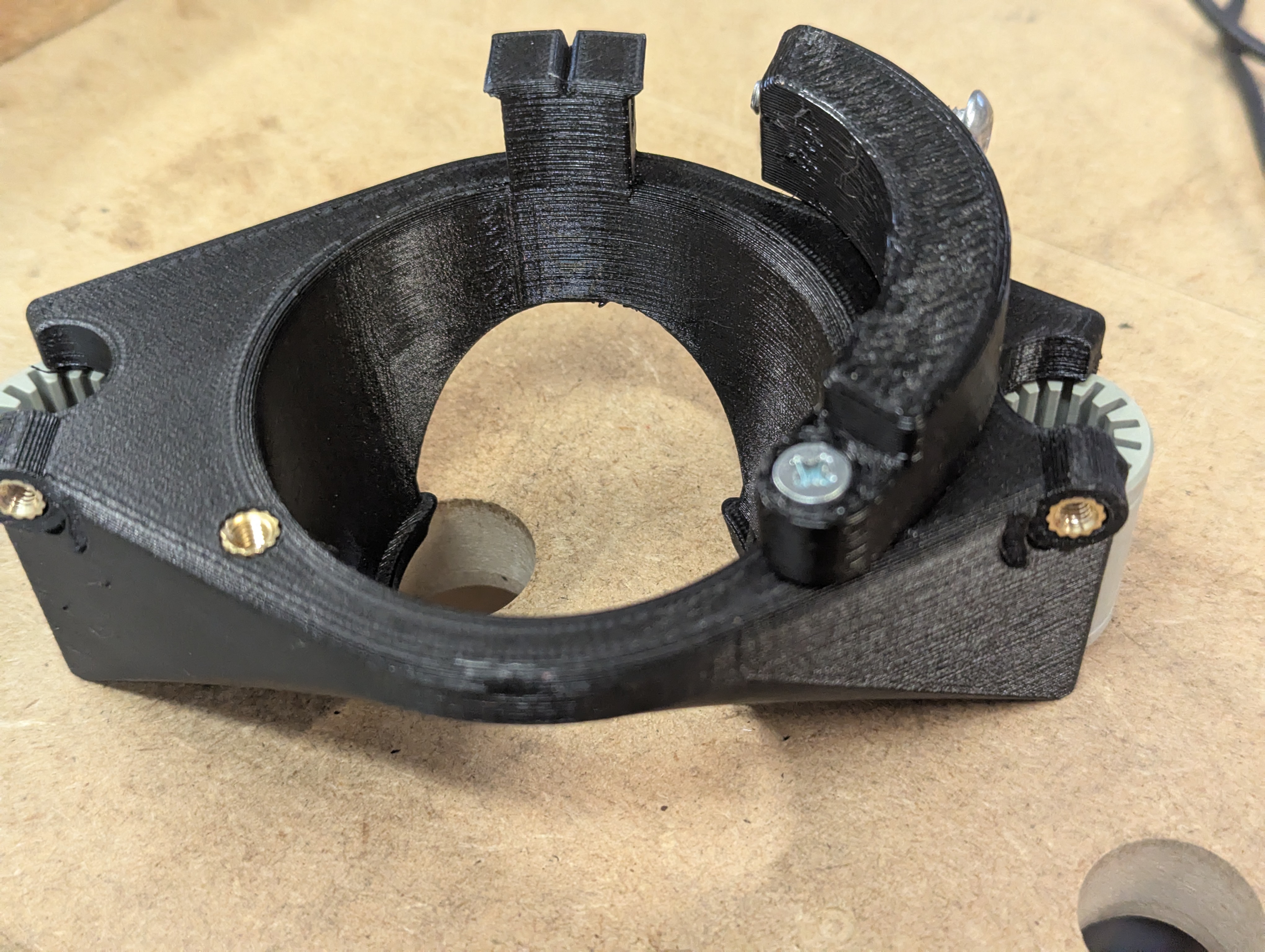

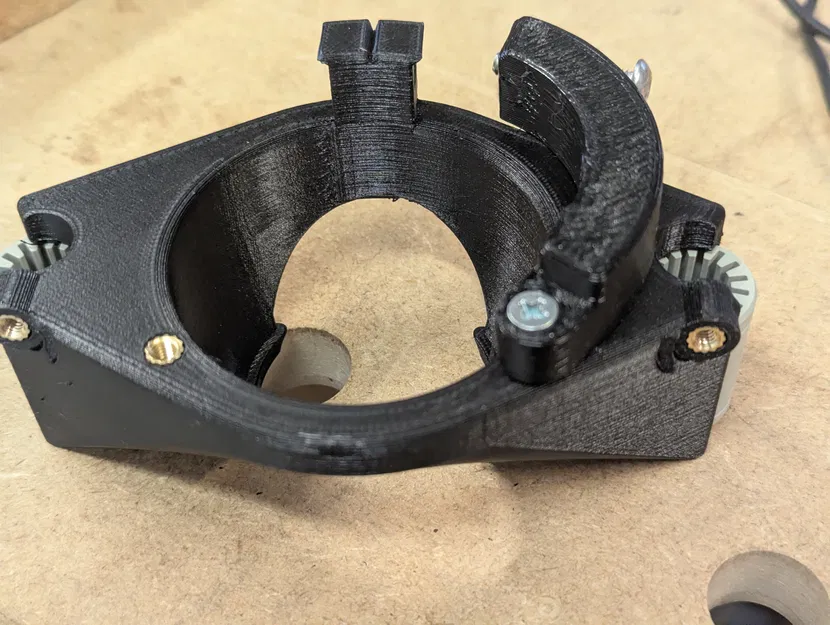

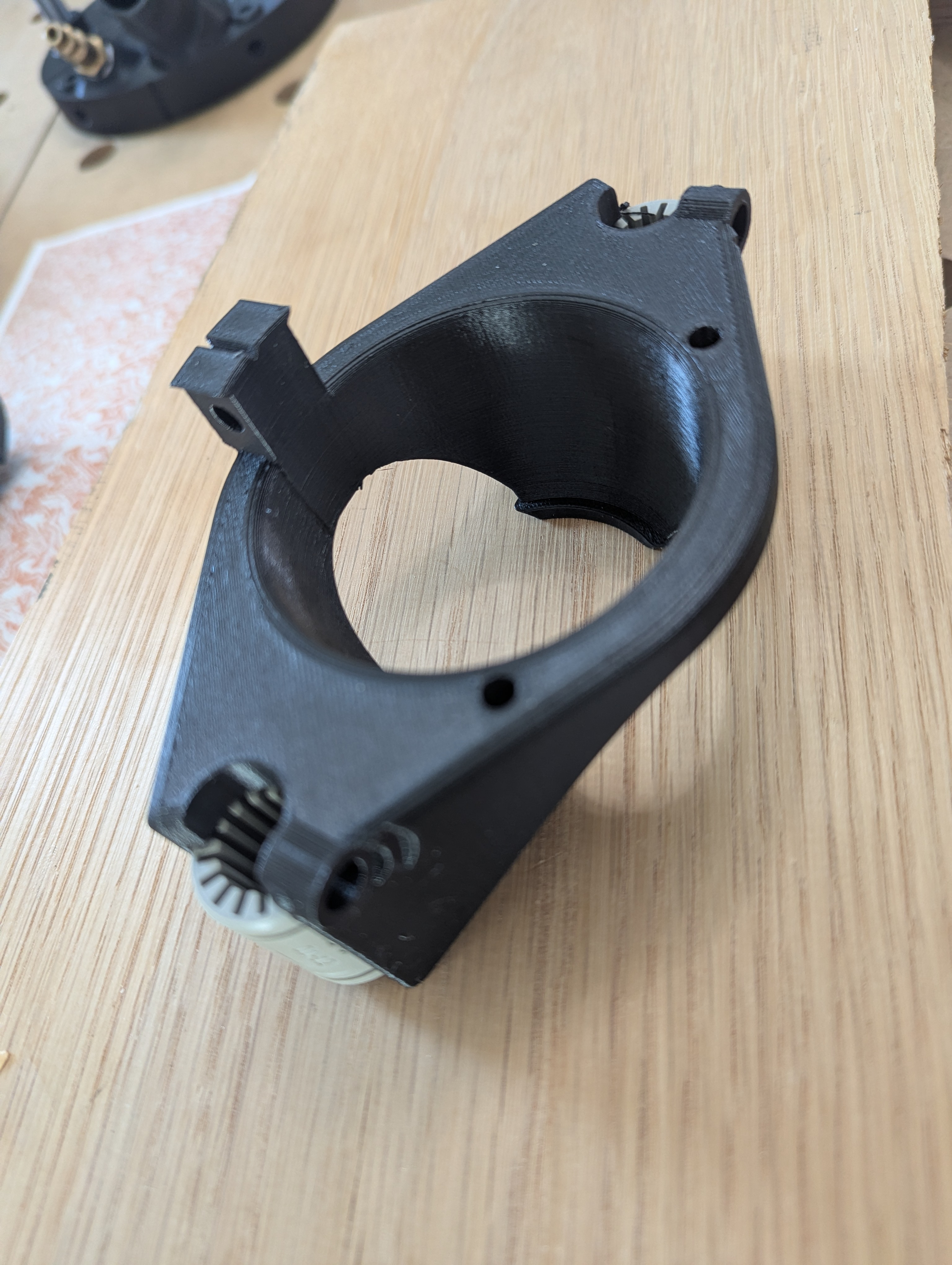

• Giá đỡ: Có thêm một điểm dừng trong gcode để chèn vòng bi.
