AD5X enclosure modified by HJCP69

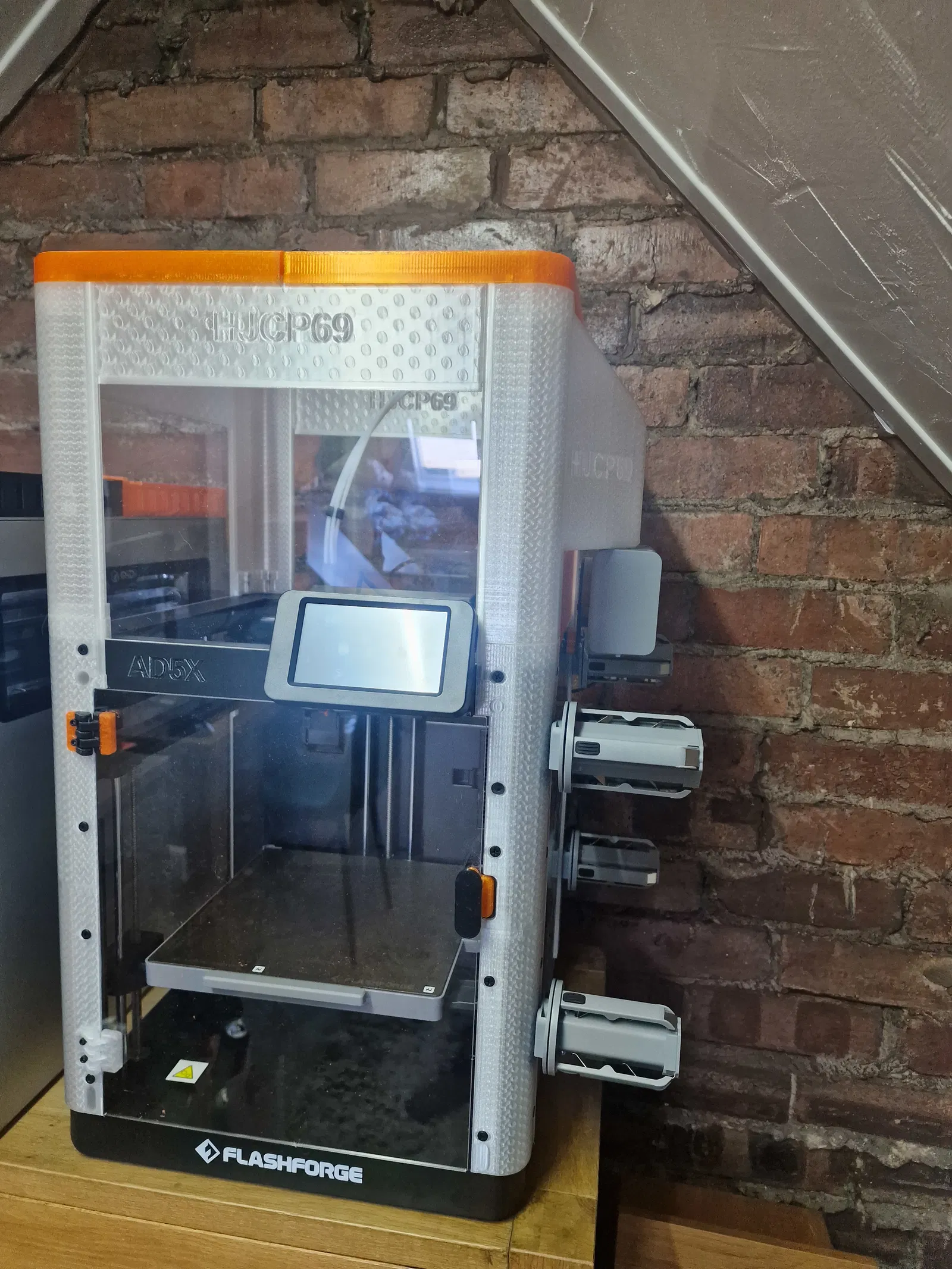

Cải thiện vỏ máy cao hơn cho FlashForge AD5X. Các bộ phận thay thế và bổ sung này làm tăng chiều cao tổng thể thêm 64mm, tạo không gian và khoảng trống phù hợp cho các ống dẫn PTFE. Ngoài ra còn có một mui xe lắp trên bộ IFS, thay thế tấm mica phía trên bên phải, cho phép các ống di chuyển tự do và hoàn toàn thay vì bị hạn chế khi đi qua khe nhỏ trên tấm mica. Hơn nữa, nó bao bọc máy in tốt hơn và cải thiện khả năng giữ nhiệt trong buồng.

Bắt đầu bằng cách tải xuống phiên bản 3mf mới chính thức từ flashforge: https://wiki.flashforge.com/en/ad5x/Files_for_printed_parts

Các bộ phận gốc A2, B2, C2, D2, A3, B3, C3, D3 được thay thế bằng các tệp có tiền tố “new”, ví dụ: “new-A2-HJCP.stl”. Chúng in rất tốt trên 5x bằng PETG với cài đặt tiêu chuẩn và không yêu cầu hỗ trợ. Tôi đề xuất độền 15% nếu bạn sử dụng bất kỳ loại sợi nhựa trong suốt hoặc mờ nào. Tôi đã tải chúng lên dưới dạng các tệp stl riêng lẻ, nhưng bạn có thể nhóm chúng lại với nhau bốn tệp mỗi lần trên một mâm in. Tôi chọn không làm vậy vì sợ trường hợp in bị lỗi - tổng thời gian in vẫn như nhau.

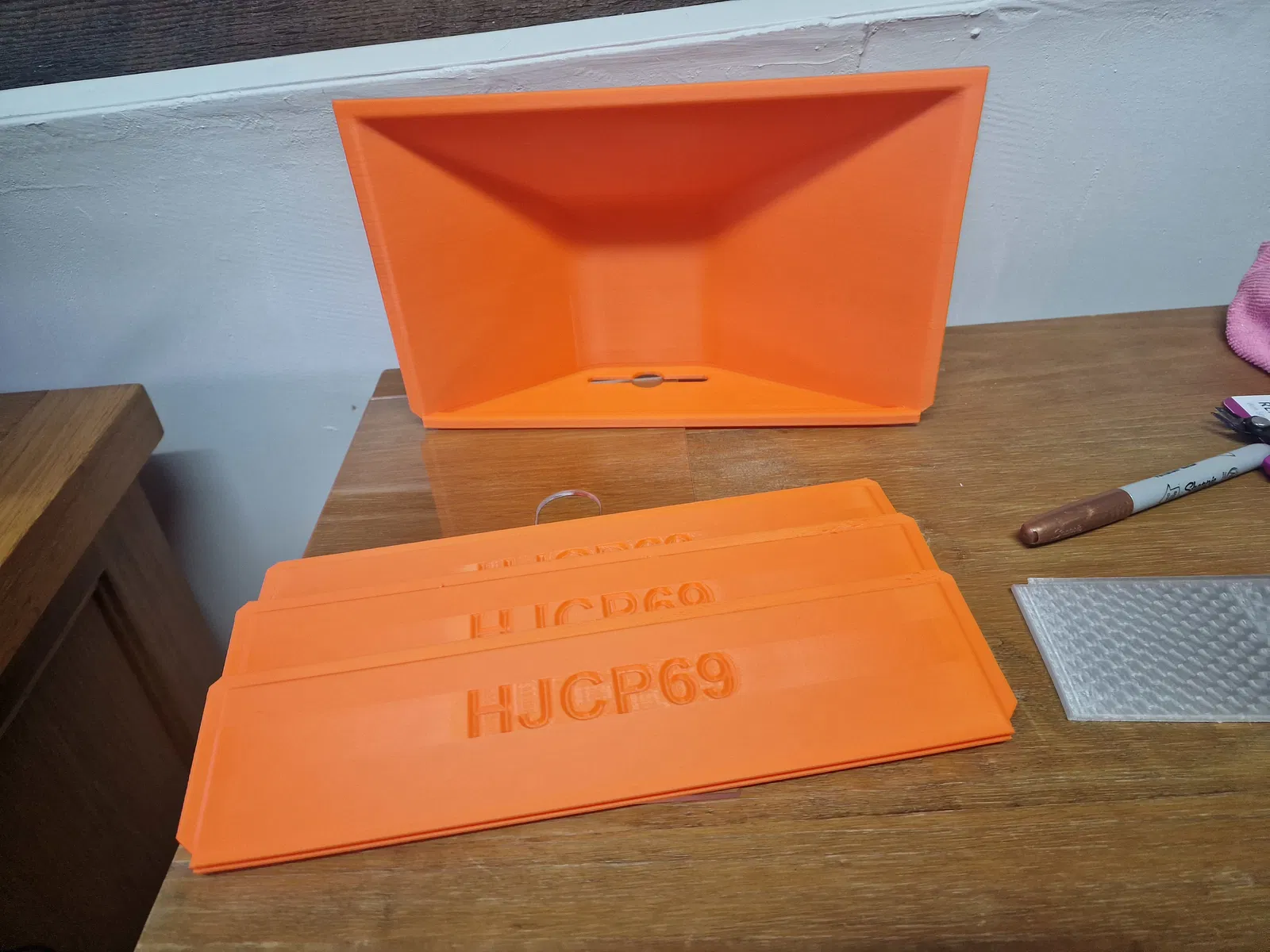

Các tệp bổ sung mới “models” là "IFR-Cowl-HJCP.stl" - "Infil-Cowl-HJCP.stl" - "Infil-FLR-HJCP.stl". Chỉ cần in một tệp infill-FLR-HJCP.stl vì nó bao gồm 3 tấm infill trong một tệp. Các bộ phận này dài và cao, và trên AD5X, chúng được định hướng theo đường chéo để vừa với mâm in. Nếu sử dụng PETG, chúng sẽ dễ bị cong vênh và ngay cả với độ bám dính mâm in tốt, chúng vẫn có thể bị nhấc các góc mâm in. Vì vậy, tôi khuyên bạn nên in chúng bằng ultra-PLA hoặc PLA-HT. Tôi đã có kết quả tốt với Creality hyper-PLA, hãy xem các bộ phận màu cam trong hình. Hoặc bạn có thể in chúng trên một máy in có vỏ lớn hơn như Qidi Q2, nơi nhiệt độ và mâm in lớn hơn giảm thiểu sự cong vênh và có thể dễ dàng in bằng PETG. Không yêu cầu hỗ trợ, không cần brims, nhưng bạn có thể thêm brims hoặc mouse ears để yên tâm nếu muốn.

Nếu bạn đã in vỏ máy và muốn nâng cấp lên phiên bản này và có quyền truy cập vào máy in có Z tối thiểu 240mm, thì chỉ cần thay thế A3, B3, C3 và D3 bằng các tệp đính kèm có tiền tố “BIG”, ví dụ: “Big-A3-HJCP.stl”.

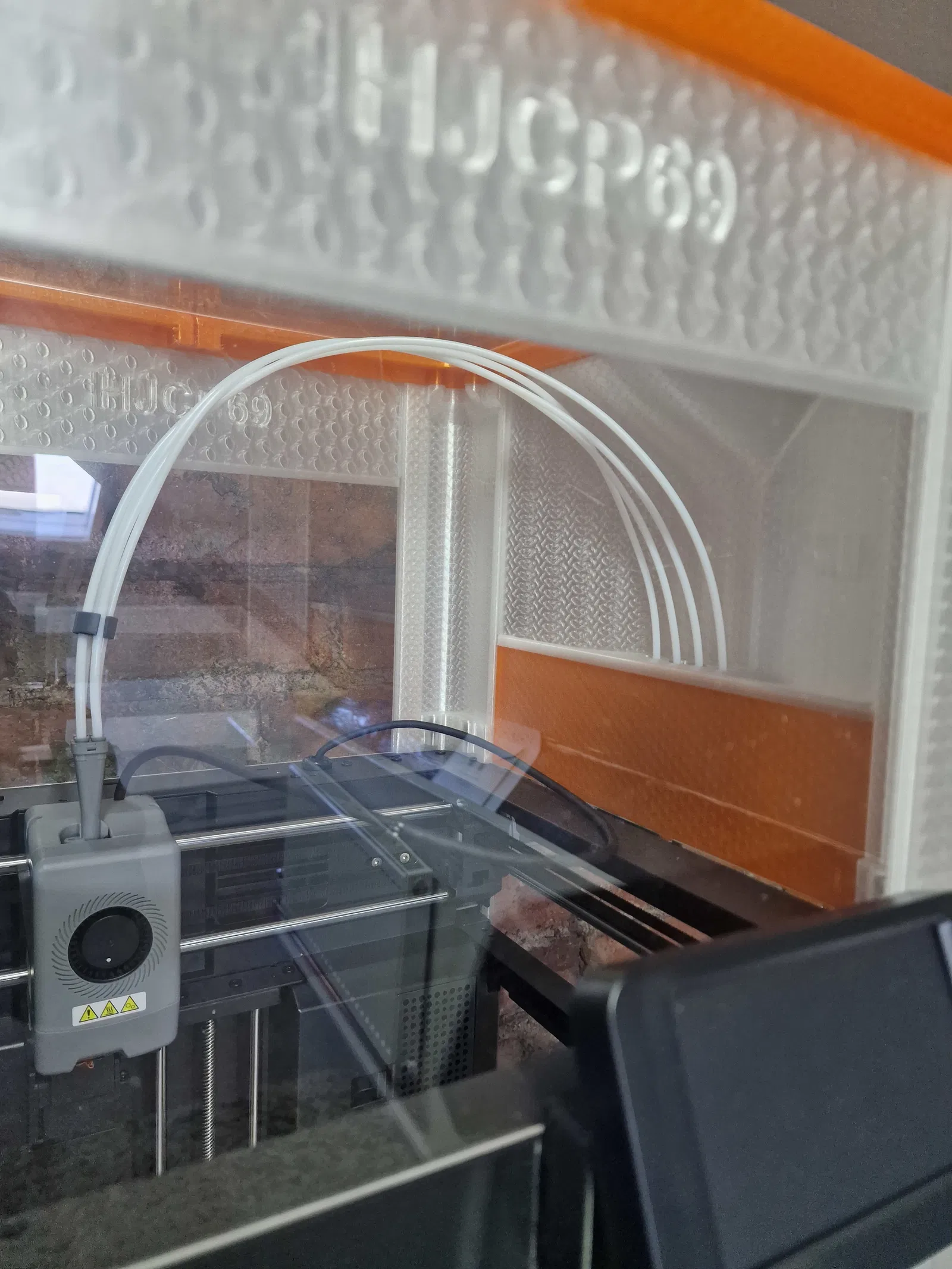

Khi lắp ráp, hãy làm theo hướng dẫn của Flashforge. 3 tấm infill lắp vào phía trên các tấm mica trước, trái và sau. Tấm infill đơn và mui xe lắp vào vị trí của tấm mica phía trên bên phải. Bạn sẽ cần tháo các ống PTFE khỏi bộ phận đùn với bộ chia/bộ thu và luồn nó qua đáy mui xe trước khi lắp lại vào bộ phận đùn.

Tôi mới quay trở lại với sở thích in 3D và đây là lần đầu tiên tôi chia sẻ, tôi hy vọng sẽ tiếp tục làm như vậy. Nếu bạn gặp bất kỳ vấn đề hoặc sự cố nào, VUI LÒNG cho tôi biết, tôi sẽ cố gắng khắc phục và cải thiện. Cảm ơn bạn.
