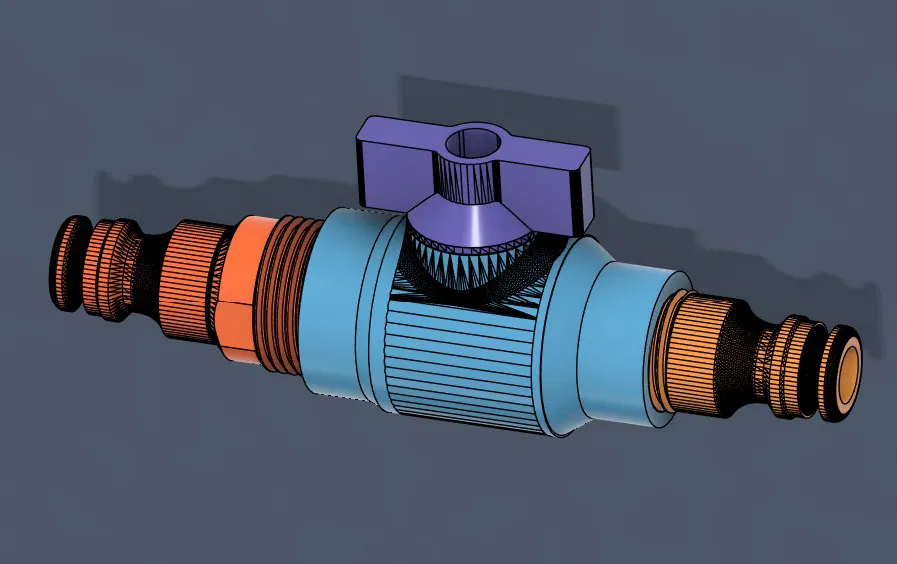

Van Bi (Ball Valve) Dùng Cho Nối Ống

Tác giả Honzal

Lượt tải
389
Lượt thích
224
Lượt coi
2.653
Tải tất cả (.zip)· 8 file · 21,2 MB· 21,2 MB

File 8 21,2 MB

  • paka-05_1766317578.stlSTL · 77,5 KB
  • tesneni-05_1766317579.stlSTL · 264,9 KB
  • koule-05_1766317581.stlSTL · 628,7 KB
  • ventil-05_1766317582.3mf3MF · 2,7 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#171702
Danh mục
Đồ Gia Dụng
Ngày đăng

Mô tả

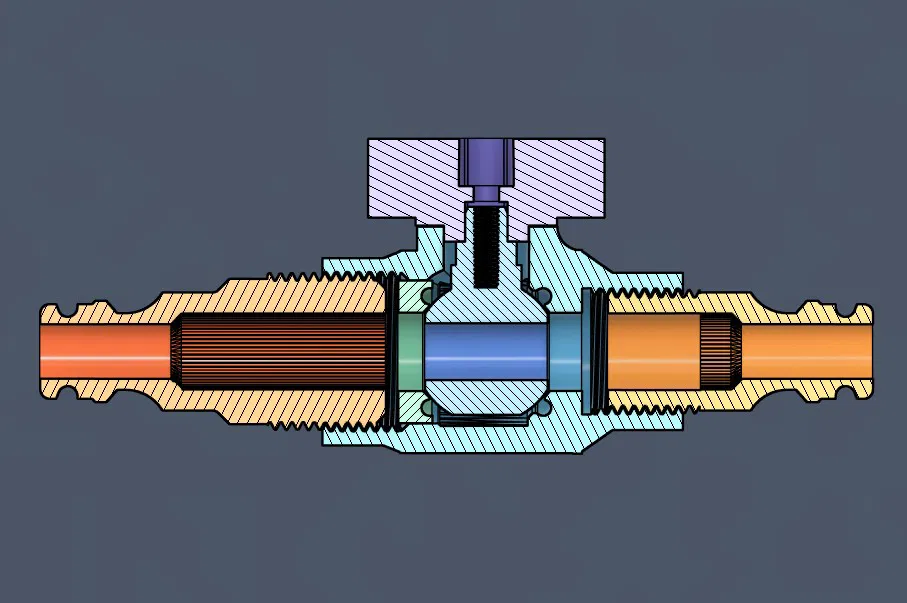

  • Van bi được cấu tạo từ các bộ phận có thể sửa chữa.
  • Các vòng đệm chữ O (o-ring) được sử dụng cho một van đúng cách có kích thước 10x2mm - 2 cái, 16x2.5mm - 2 cái.
  • Một vòng đệm chữ O có kích thước 11.5x2.5mm được sử dụng cho đầu nối.

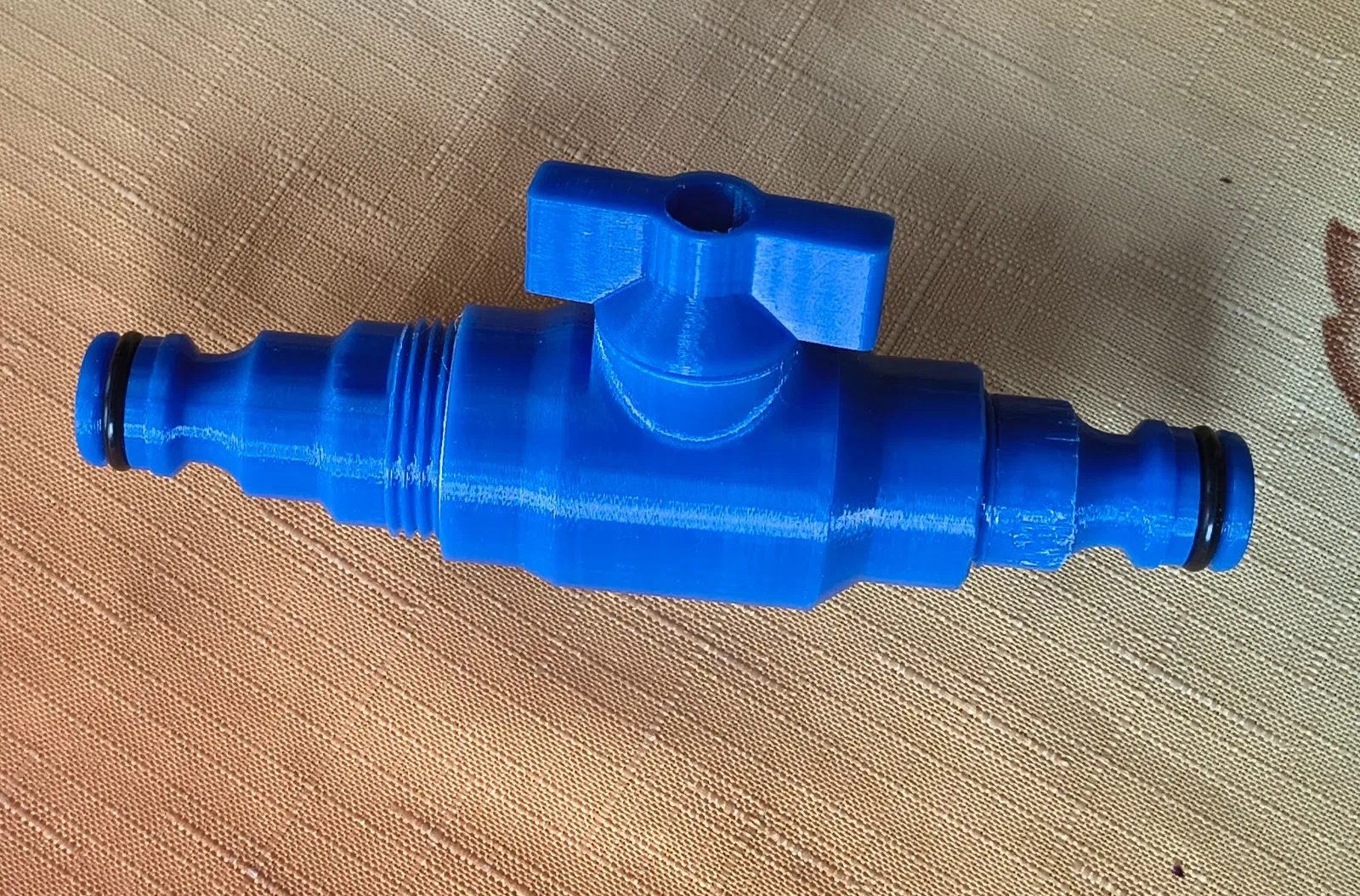

  • Khuyến nghị in bằng vòi phun 0.4mm, lớp dày 0.15mm, vật liệu PETG.
  • Vít đầu trụ M4x12mm.
  • Van không được thiết kế để sử dụng cho áp suất chất lỏng cao.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfbgcodestl
Số file mô hình
8
Tổng dung lượng
21,2 MB
File lớn nhất
9,1 MB
