Hộp đựng Filament cho Giá đỡ cuộn tự tua

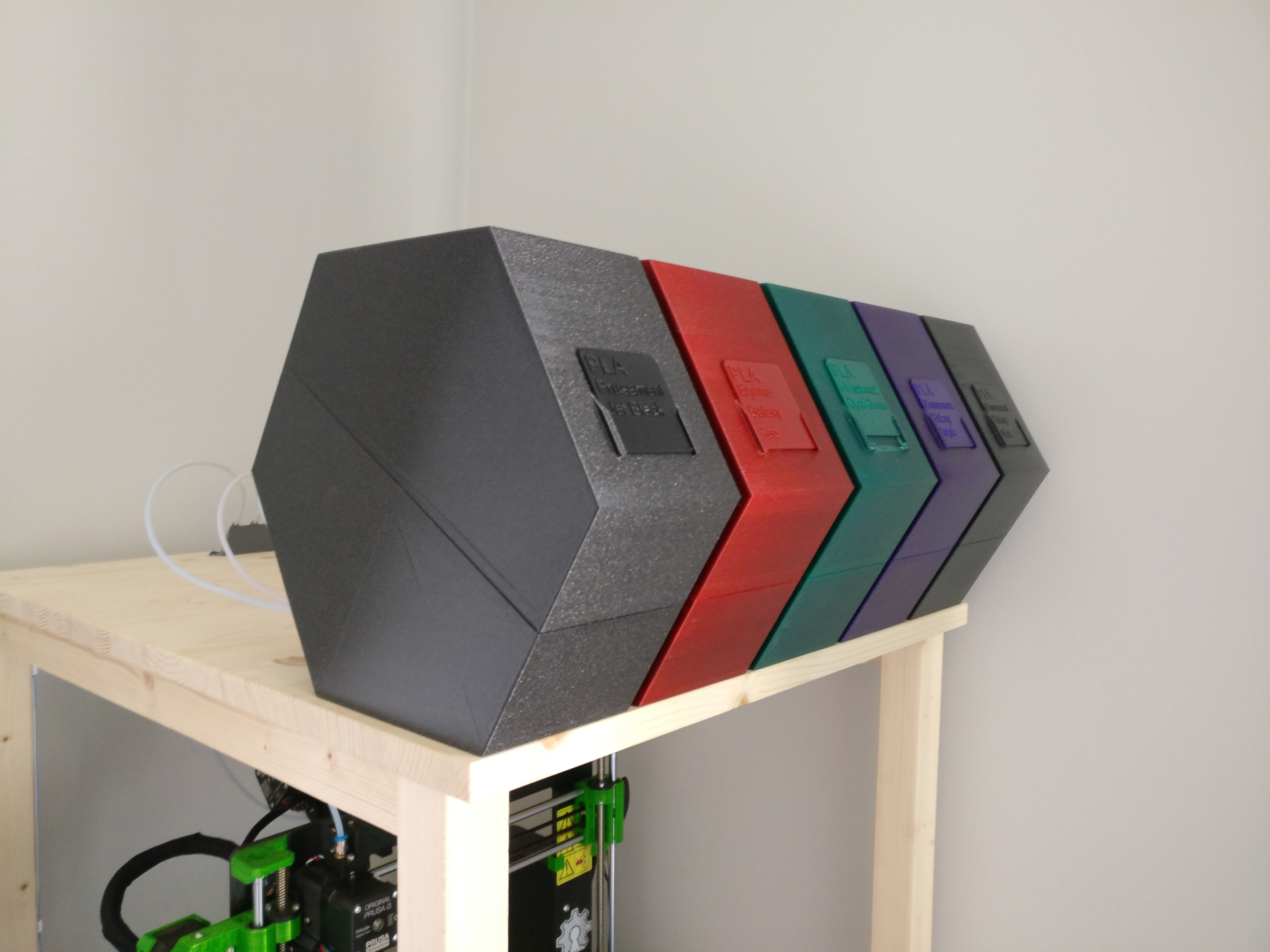

Hộp đựng filament dựa trên kiểu dáng lục giác quen thuộc nhưng được thiết kế lại cho giá đỡ cuộn tự tua phiên bản 5.6 tích hợp. của Vincent Groenhuis. Hộp này phù hợp với phiên bản 75mm.

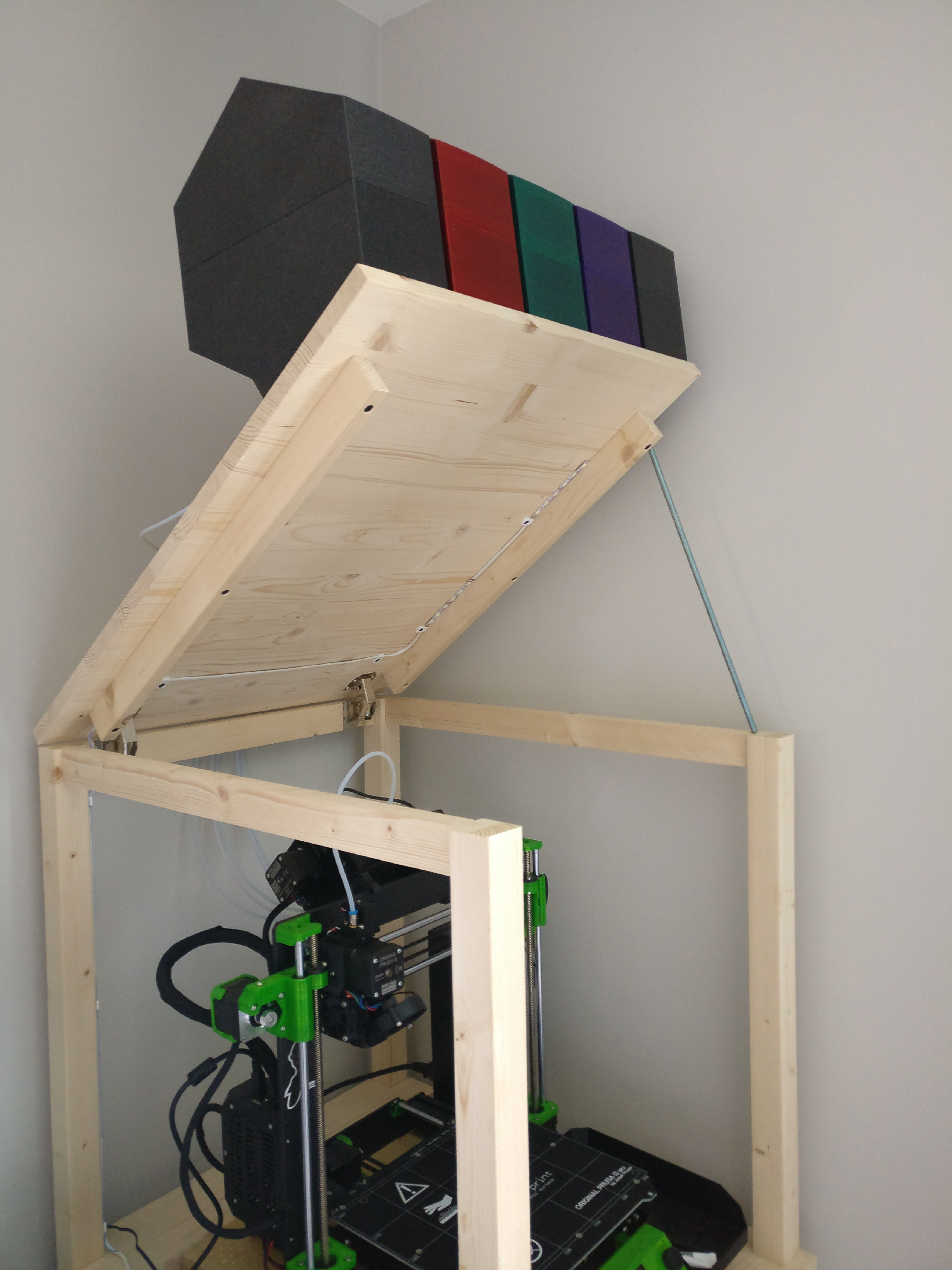

Mình thiết kế cái này cho MMU2S của mình để loại bỏ bộ đệm và giữ tất cả filament được kín. Máy in đặt trong tủ có nắp nâng nên mấy hộp này được bắt vít cố định để mình có thể thao tác với MMU2S mà không cần di chuyển hết filament ra ngoài.

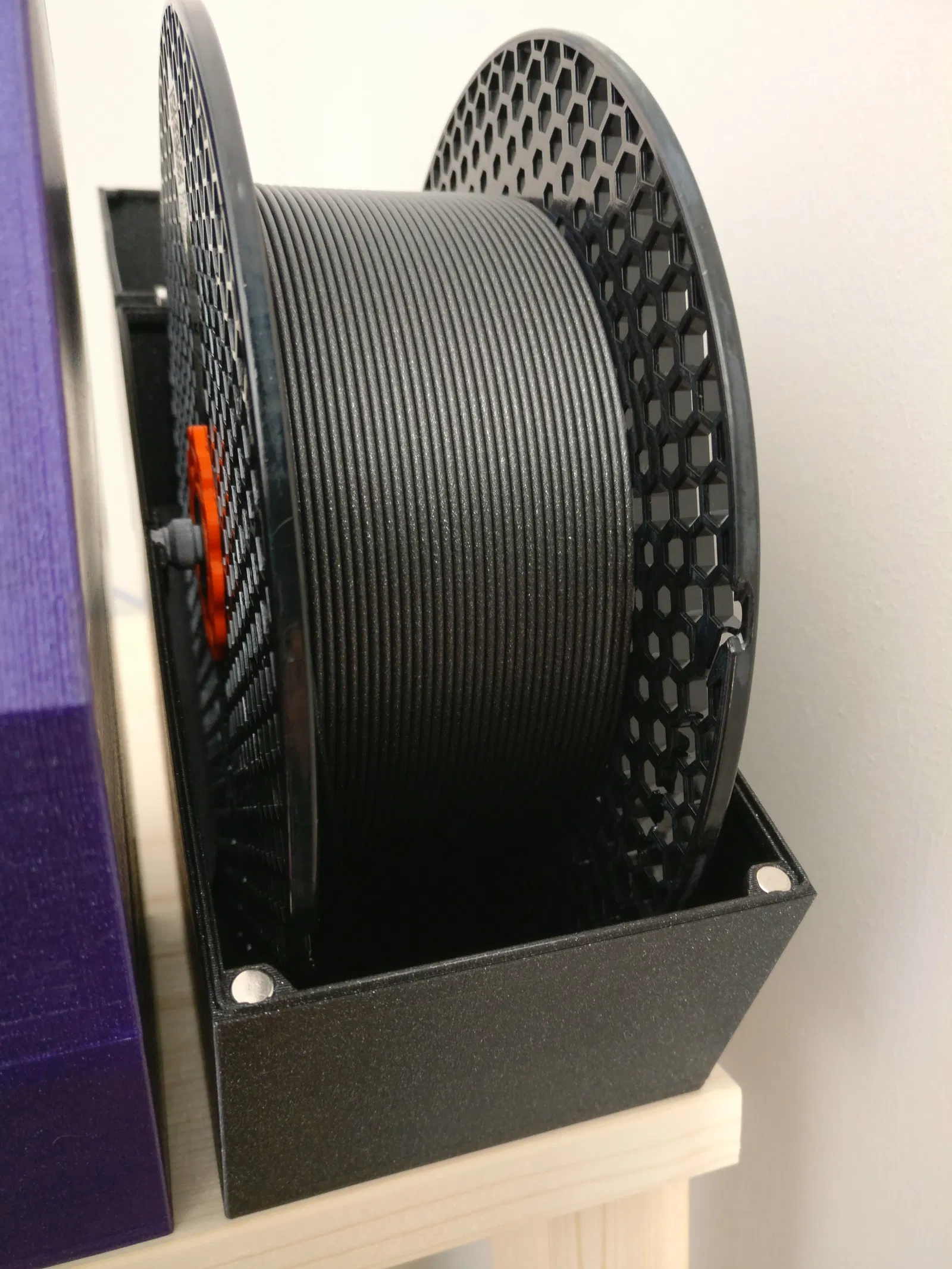

Nó được thiết kế để vừa với cuộn Ø202x88mm, nên là Prusament hoặc bất kỳ cuộn có độ rộng tiêu chuẩn lớn hơn một chút. Nó có 3 lỗ ở đế để bắt vít và có ren M10 ở lỗ luồn filament cho khớp nối ống PTFE PC4-M10.

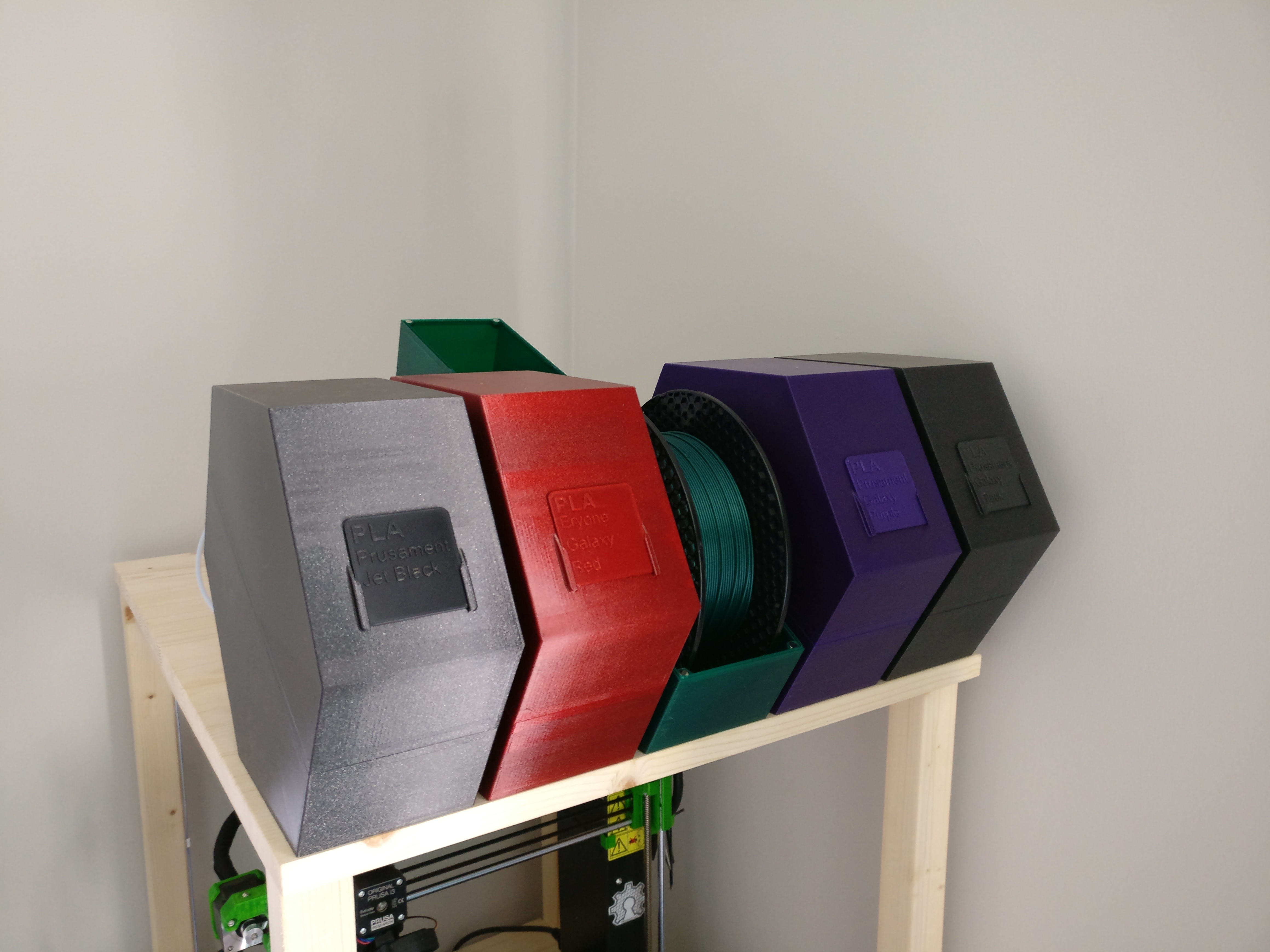

Nó sử dụng 4 nam châm Ø6x3mm để giữ hộp đóng lại và 2 vít M3x12 cho bản lề. Nó có một khe cắm để theo dõi loại filament đang được nạp mà không cần mở hộp.

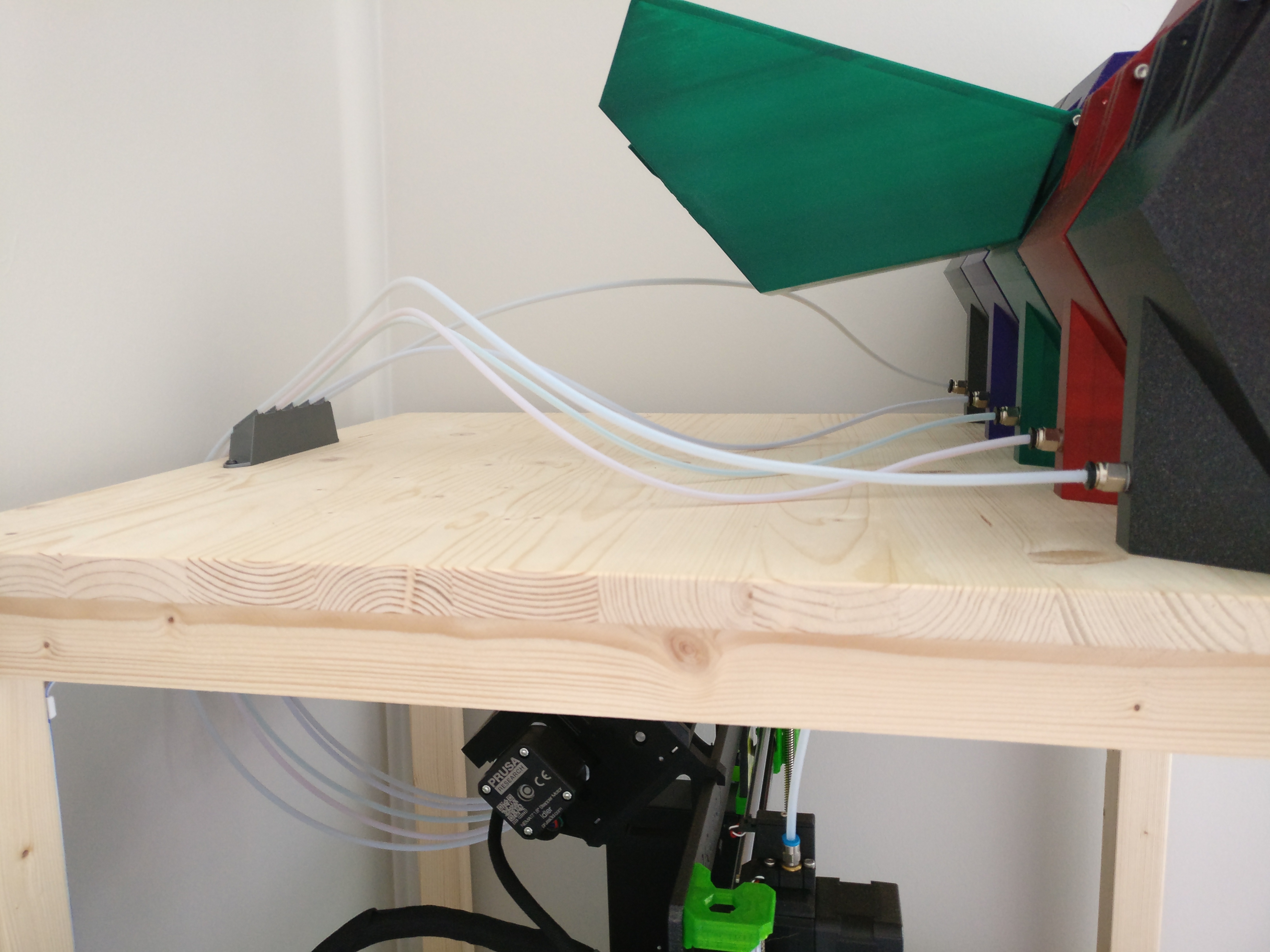

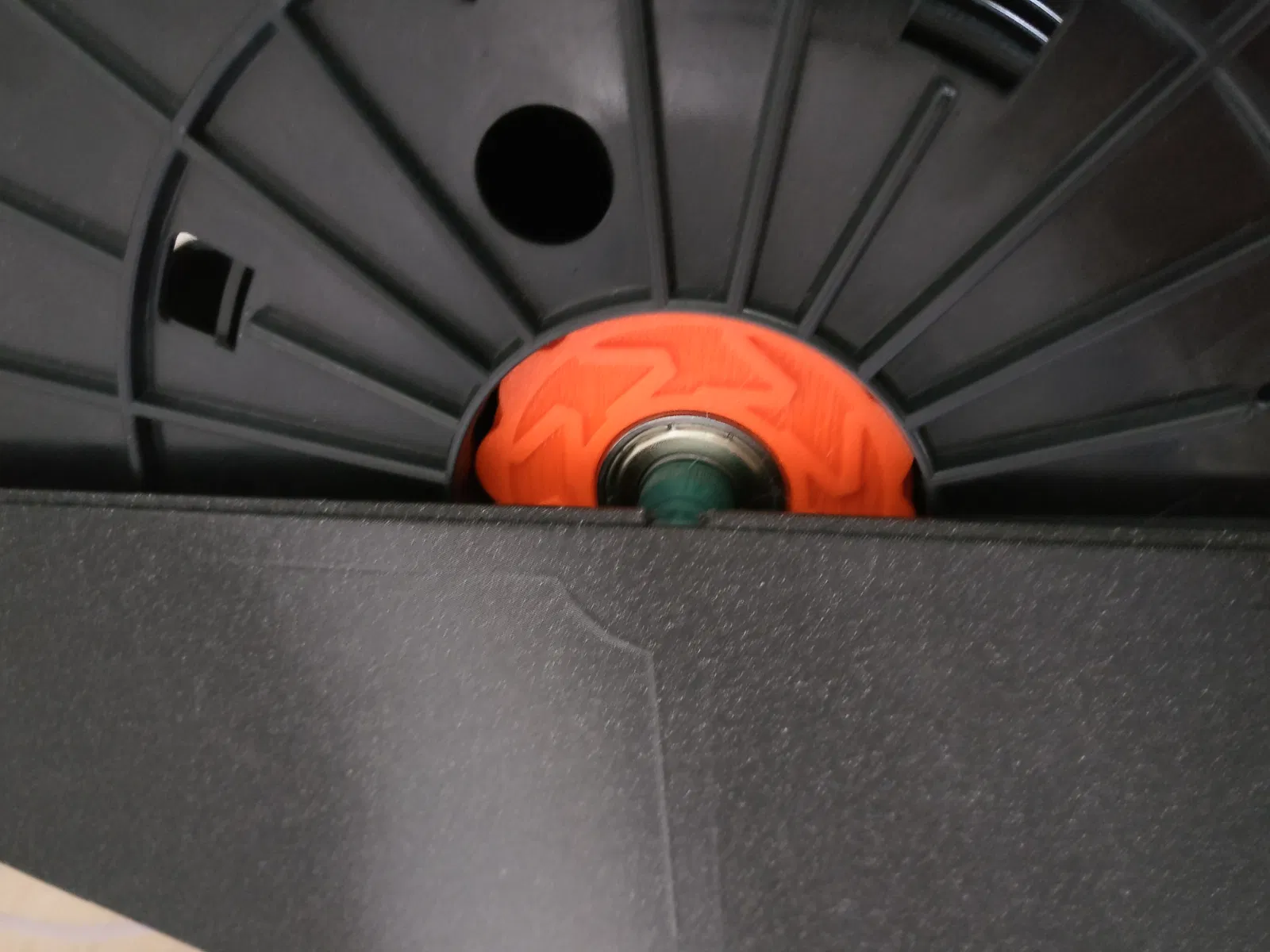

Khớp nối ống PTFE giúp đường đi của filament được kín hoàn toàn đến MMU2S nhưng chúng làm cho việc nạp filament hơi khó khăn. Khi nạp filament, hãy tháo ống PTFE ra khỏi hộp và luồn filament qua lỗ. Sau đó, bạn có thể đặt cuộn dây vào hộp với trục tự tua. Luồn filament qua ống PTFE cho đến khi nó đến MMU2S và sử dụng tùy chọn Load Filament để đảm bảo filament được kẹp bởi bánh răng dẫn động. Sau đó, bạn có thể đẩy ống PTFE trở lại khớp nối nhanh.

Các file Fusion 360 được cung cấp để cho phép chỉnh sửa.

Hướng dẫn in

Hộp nên được in bằng PLA. PETG có thể dùng được nhưng sẽ không có mặt phẳng vì nó bị cong vênh trên các mảng tường mỏng lớn.

Trục được in bằng PLA với 50% infill và 4 lớp bao quanh. Mình đã sử dụng chiều cao lớp thay đổi để có bề mặt mịn hơn ở phần cong phía trên.

Lò xo của giá đỡ cuộn tự tua tích hợp nên được làm bằng PETG.
