Các bộ phận tinh chỉnh cho mô hình Good Samaritan

Các bộ phận tinh chỉnh cho mô hình Good Samaritan tuyệt vời (https://www.thingiverse.com/thing:4554697):

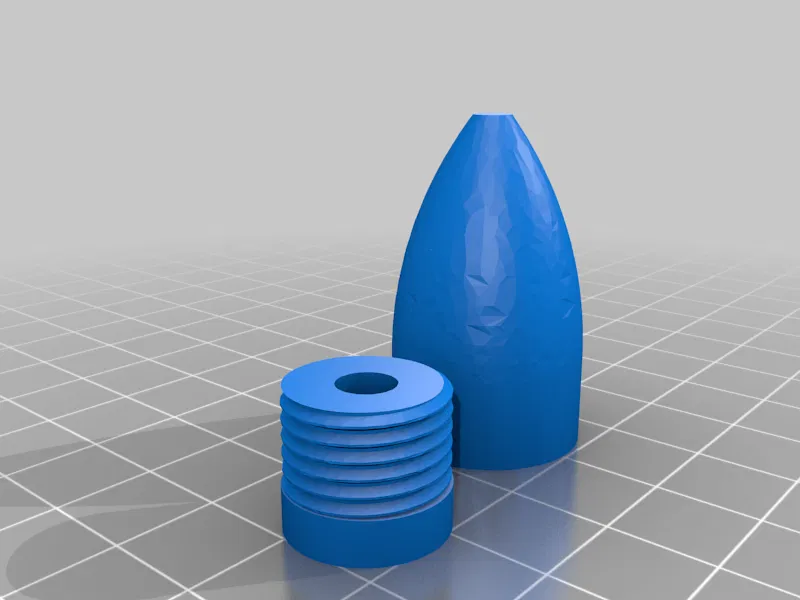

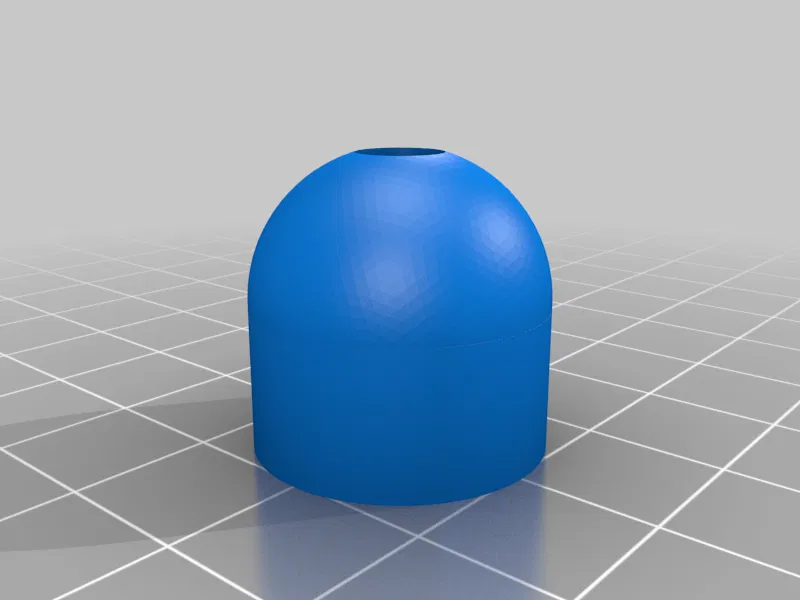

• Đạn được tách ra khỏi viên đạn thật và có ren để dễ dàng in hơn, giúp phần góc dưới của viên đạn sắc nét.

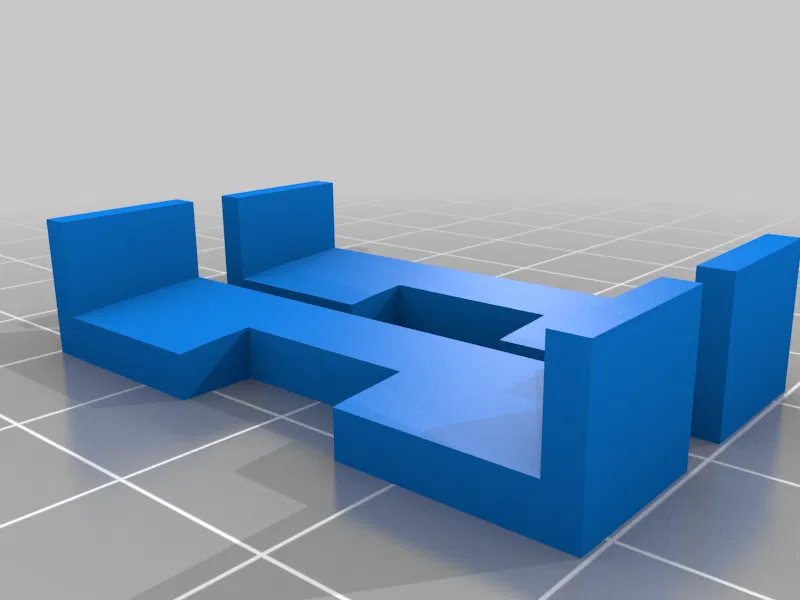

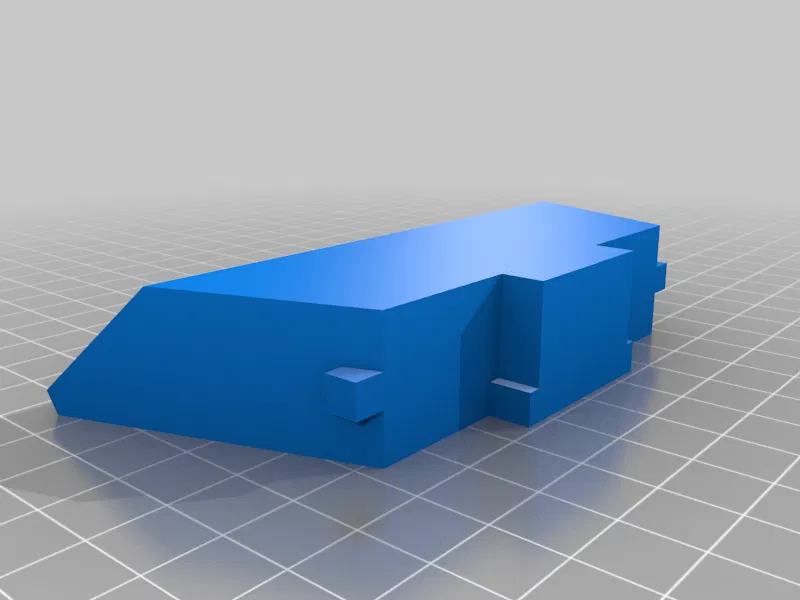

• Miếng căn chỉnh để dán BackFrame_Split1 và BackFrame_Split2. Giá mà tôi nghĩ về điều này dù chỉ một nano giây trước khi in và chuẩn bị các bộ phận, tôi đã sửa đổi các bộ phận thực tế để có tab căn chỉnh tích hợp (tương tự như bộ phận bảo vệ cò).

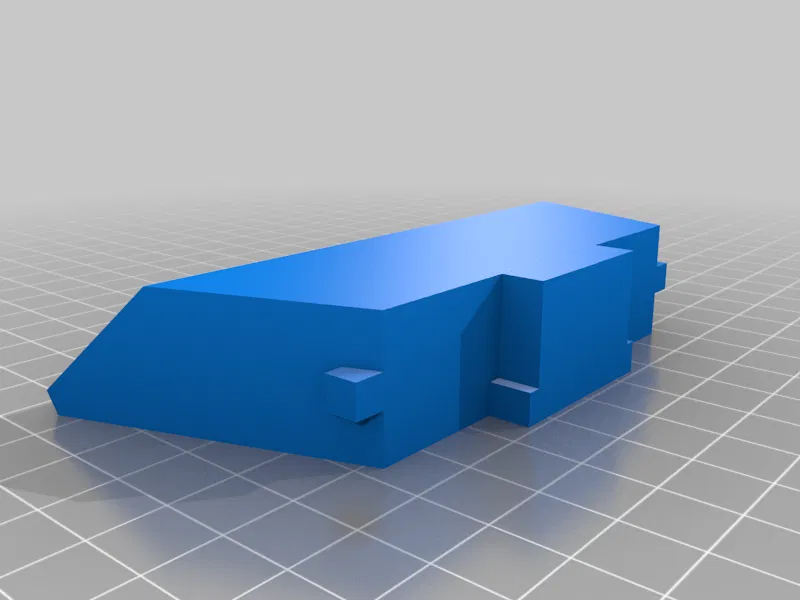

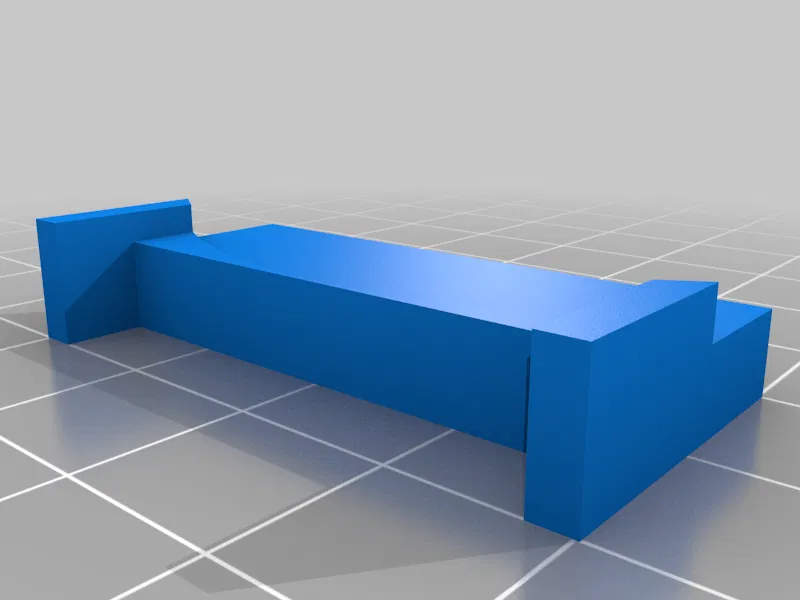

• Các miếng căn chỉnh để dán bộ phận bảo vệ cò.

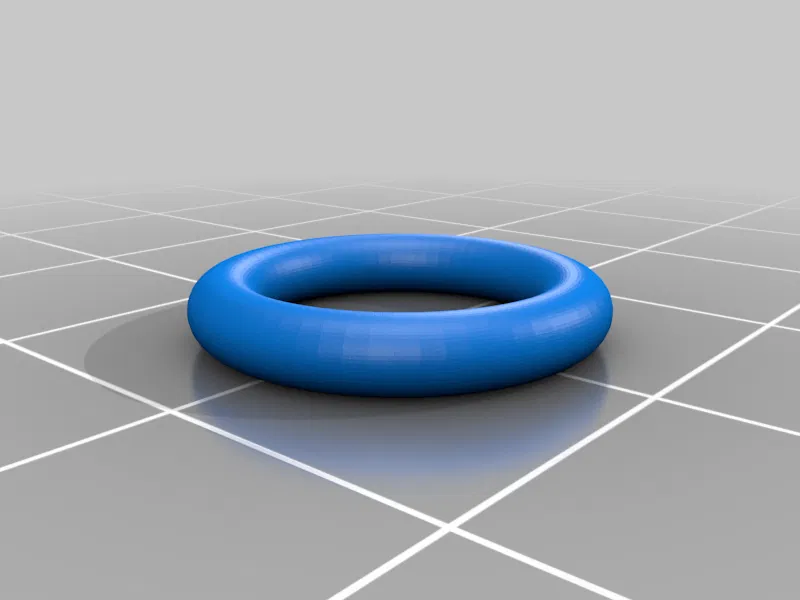

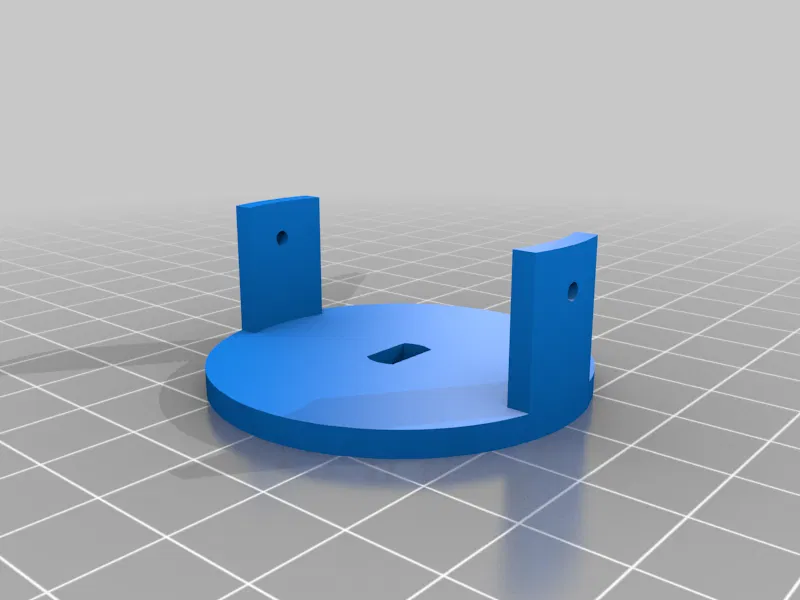

• Tay cầm (HandlePlate) cũng được tách thành nhiều phần, phần bên trong (_internal) và bên ngoài (_external) để in nhanh hơn và dễ dàng hơn, phần tab, phần vành (torus) và phần trên để cho phép sử dụng vành riêng (torus) hoặc vành thật (kim loại).
• Miếng căn chỉnh nòng (Barrel_alignment_piece) để căn chỉnh việc dán các bộ phận nòng súng, có thể đặt bên trong nòng và rút ra sau khi dán.

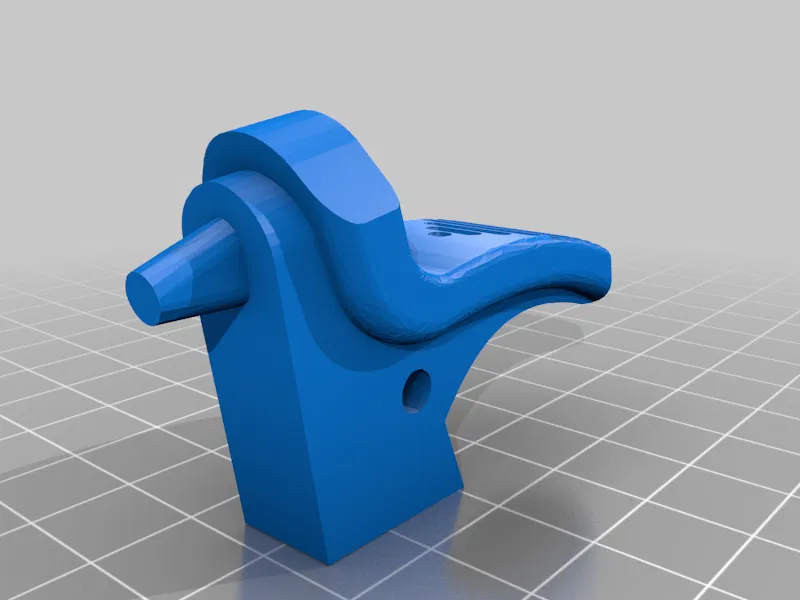

• Hammer_1_rotated.stl để in bộ phận búa bên ngoài ở vị trí thẳng đứng.

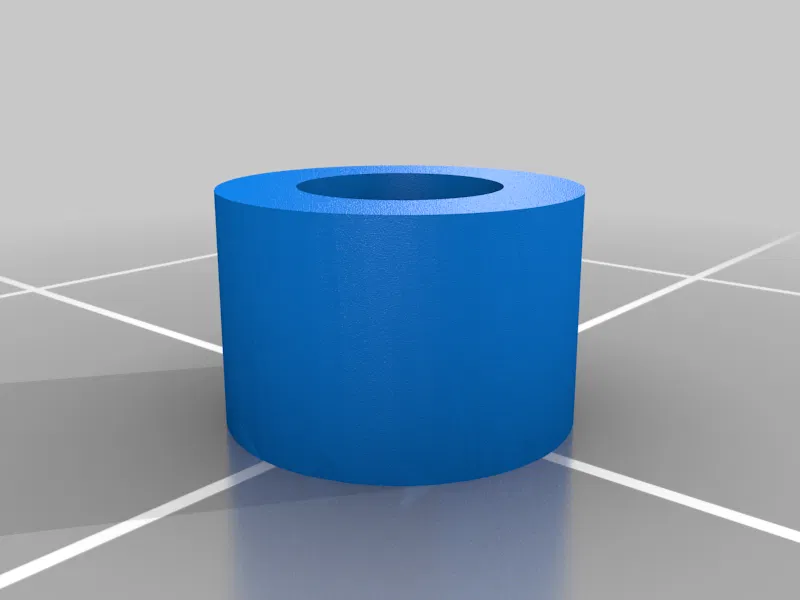

• Chặn cho dây piano 2.5 mm.

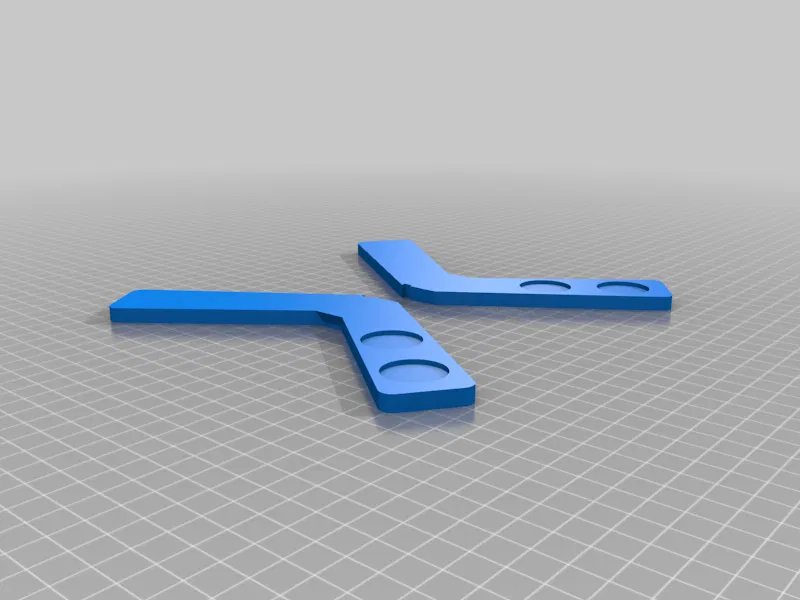

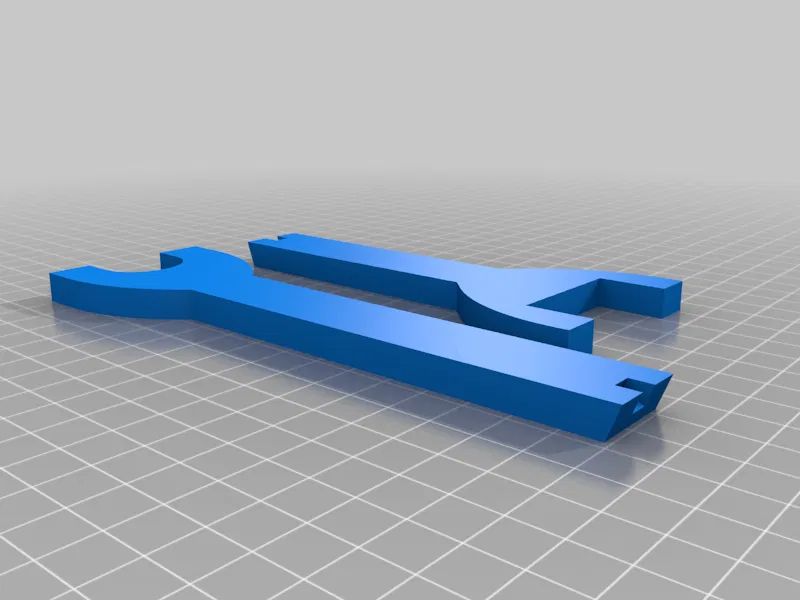

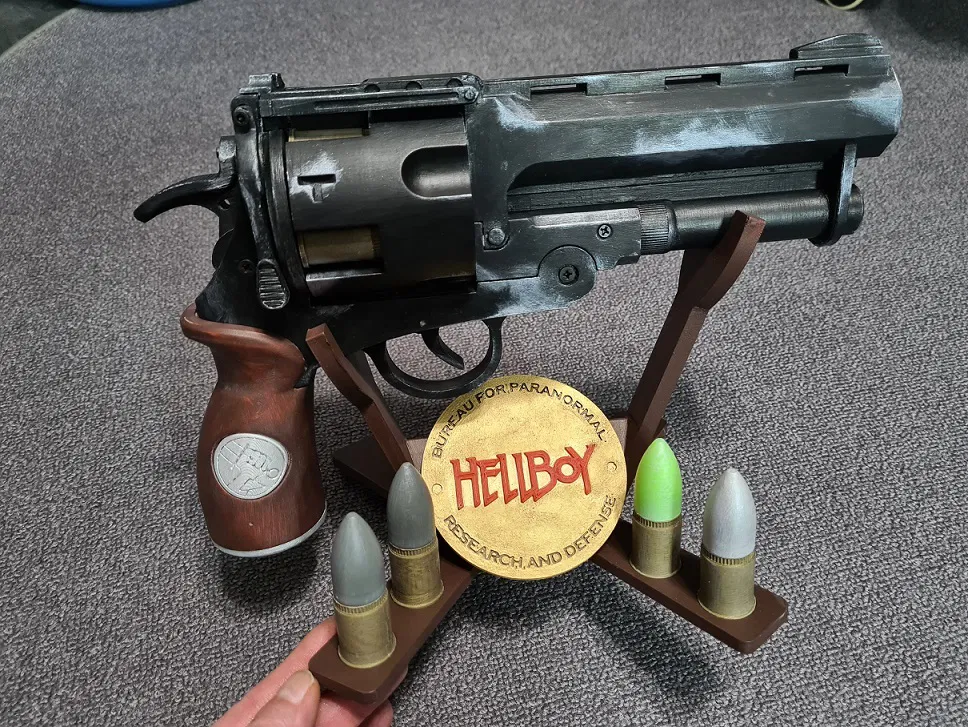

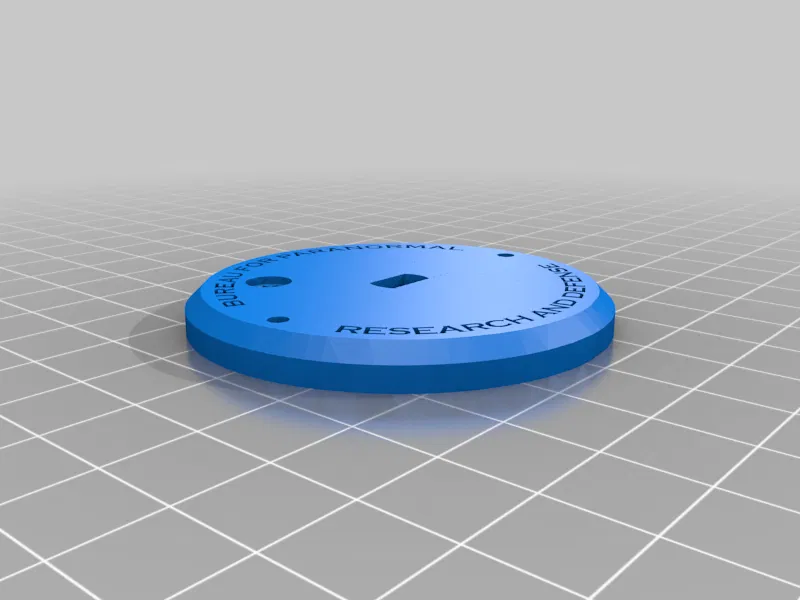

• Giá súng (Gun_Rack) được tách thành 3 phần để in dễ dàng/nhanh hơn. Có lỗ 3 mm để gắn tấm đế.

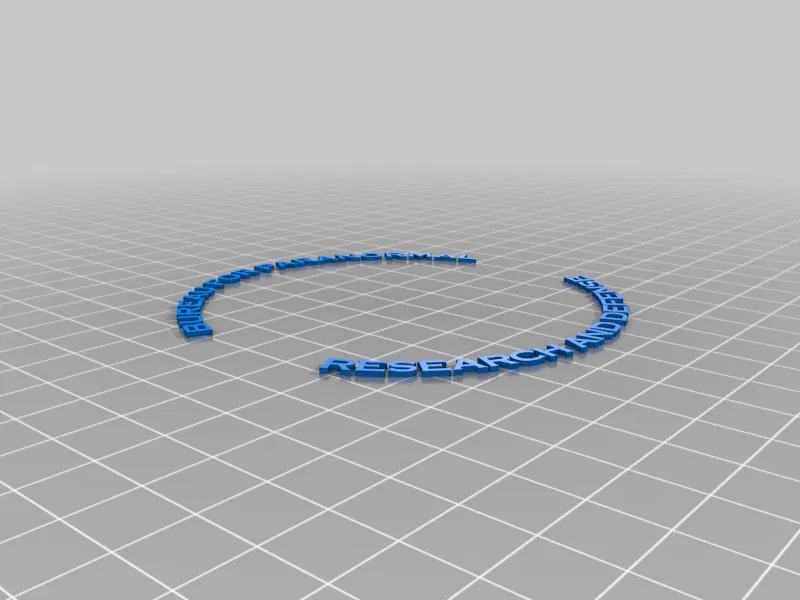

• Phiên bản đa vật liệu của Gun_Rack2. Có lỗ 3 mm để gắn tấm đế.

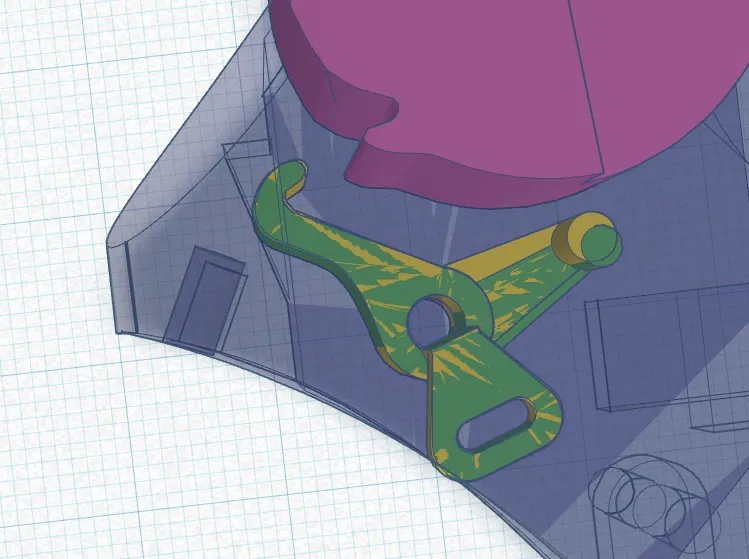

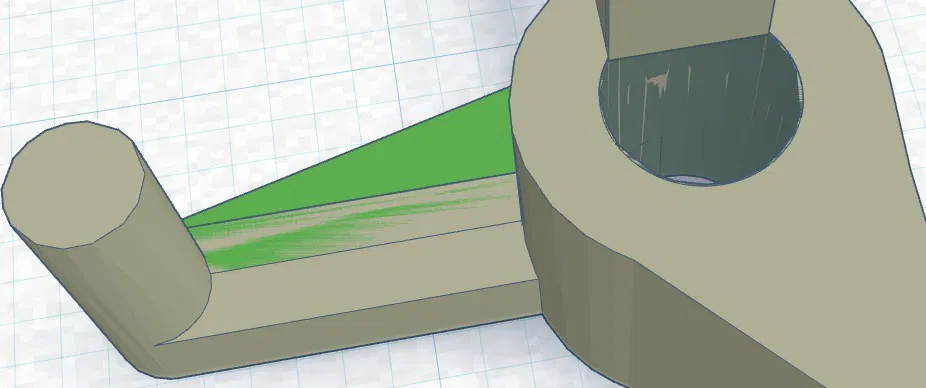

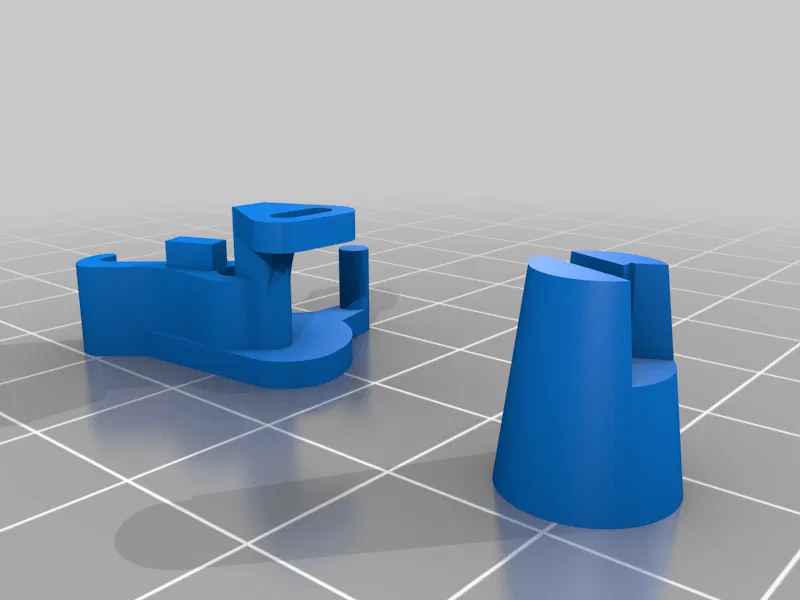

• hammerlock_tune_ugly.stl cho bộ phận khóa búa chắc chắn hơn (xem cập nhật lắp ráp bên dưới) với một bộ phận đối diện để ngăn khóa nghiêng về phía cò súng khi bóp cò. Khe hở giữa các bộ phận là có chủ đích với dung sai bằng không để có thể chà nhám cho vừa khít, do đó không cần keo. Lắp bộ phận đối diện sau khi lắp dây piano cò súng.

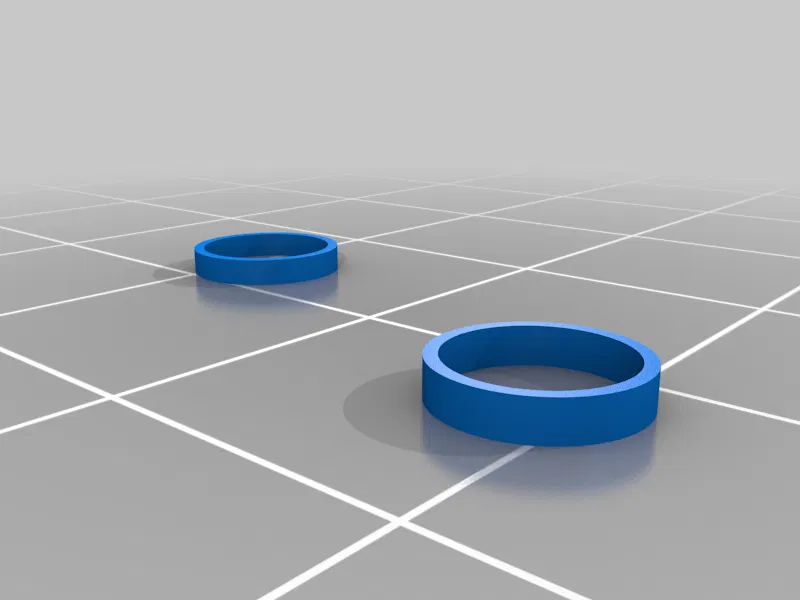

Các miếng đệm hình trụ. Tôi đã tìm được vòng bi 5x11x4 cho xy-lanh, nên cần một miếng đệm ở đầu trước. Dày 1mm và 1.2mm để xem cái nào vừa hơn. Ngày 2021-02-10 đã nhận được lò xo, bắt đầu lắp ráp và tất nhiên là bộ phận khóa búa bị gãy. Đã thêm bộ phận khóa búa được tinh chỉnh nhẹ, đế giữ lò xo chắc chắn hơn, lỗ trơn tru hơn.

Ngày 2021-02-12 vòng bi xy-lanh đã bị kẹt ở hải quan 2 tuần rồi. Cơ chế búa cần một chút chỉnh sửa, nó có xu hướng bị kẹt.

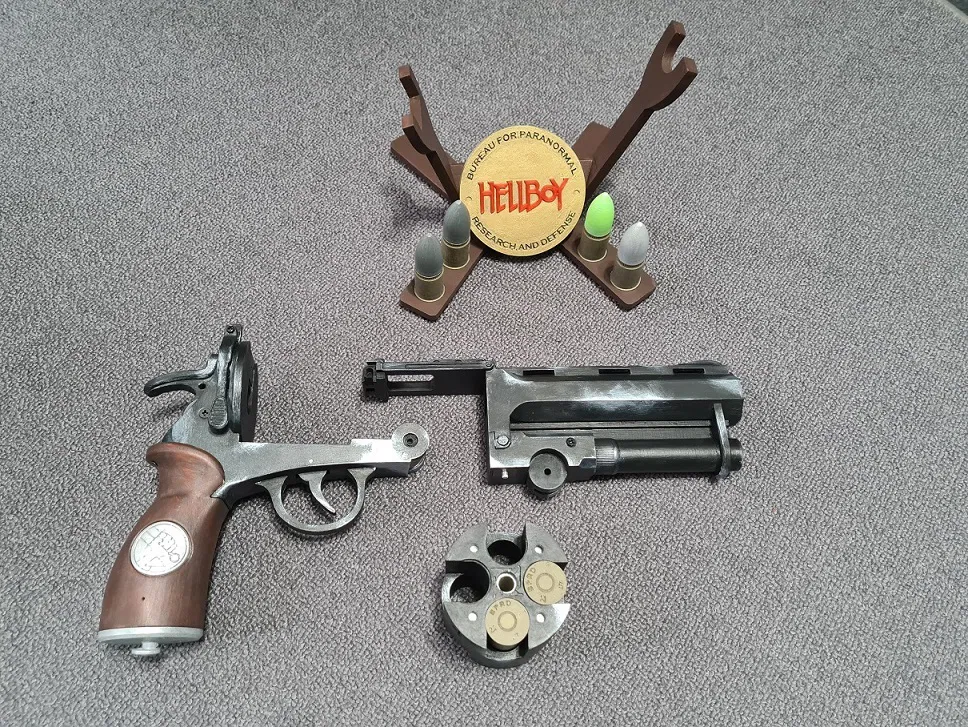

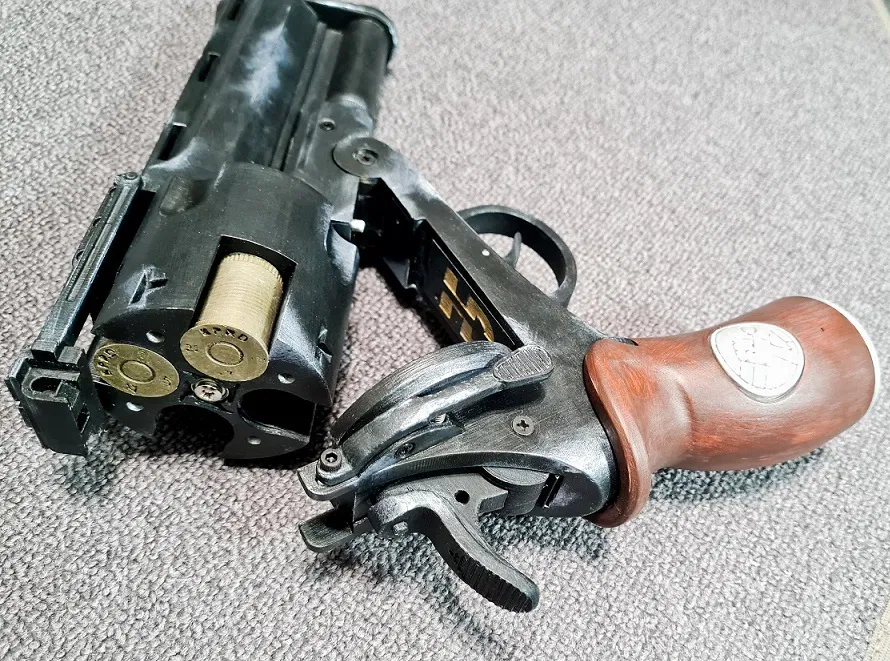

Ngày 2021-03-15 đã nhận được các bộ phận còn thiếu và lắp ráp. hammerlock_tune_ugly.stl hoạt động hoàn hảo.

Ngày 2025-11-17 các tệp gốc không còn khả dụng trên Thingiverse, đã thêm chúng dưới dạng gói zip vào đây.

Ngày 2025-11-17 đã thêm tệp Bullet_casing_v2.stl còn thiếu.

Ngày 2025-11-18 Hướng dẫn lắp ráp dường như có sẵn tại The Samaritan Gun | PDF | Firearms | Projectile Weapons

Cài đặt In

Thương hiệu máy in:

Prusa

Máy in:

MMU2s

Rafts:

Không

Supports:

Không

Độ phân giải:

0.2

Infill:

10%

Filament:

Bất kỳ loại PLA nào

Danh mục: Đạo cụ
