RAKwireless WisMesh Board ONE - Vỏ bảo vệ

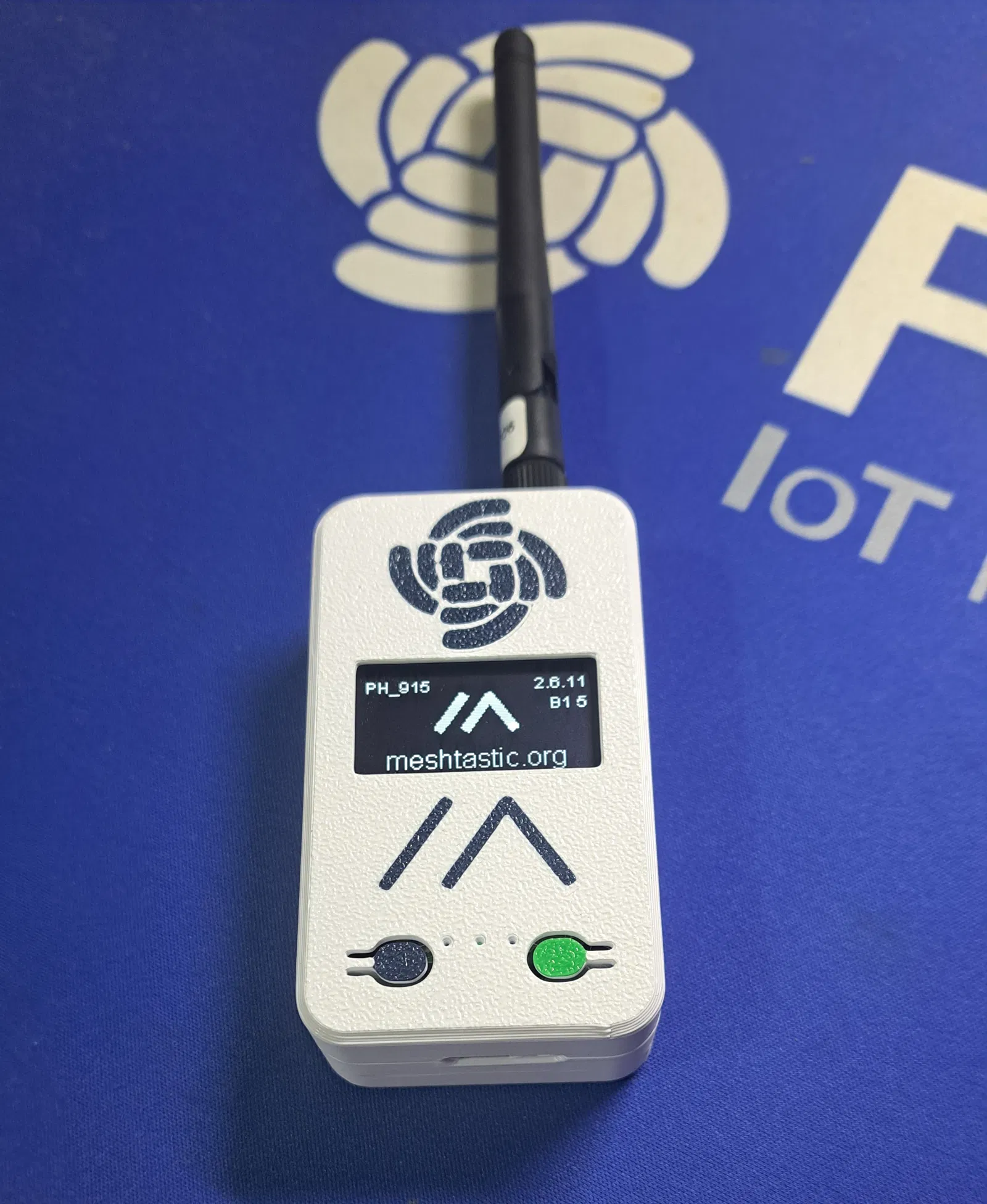

Vỏ bảo vệ đơn giản cho RAKwireless WisMesh Board ONE, một bo mạch breakout dành cho Meshtastic. Thiết kế nhỏ gọn với đủ cổng kết nối cần thiết cho pin, màn hình và cảm biến.
Mô tả
WisMesh Board ONE

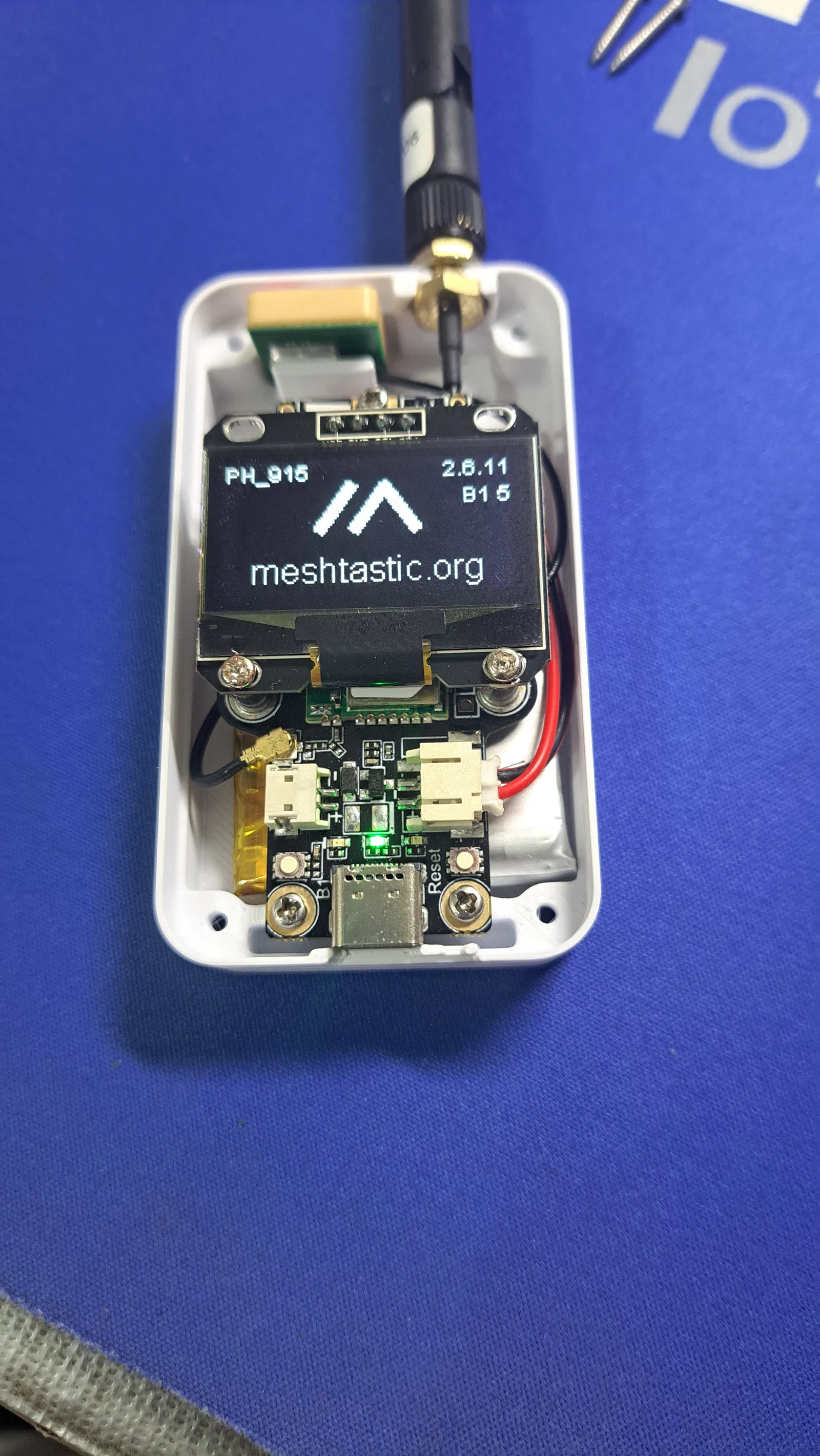

WisMesh Board ONE là một bo mạch breakout cho RAK4630, được thiết kế đặc biệt cho Meshtastic. Khác với các bo mạch nền tảng khác như RAK19007, WisMesh Board ONE giảm số lượng cổng kết nối để thu gọn kích thước bo mạch nhưng vẫn giữ lại các cổng kết nối cho tấm pin mặt trời, pin, màn hình OLED, USB và khe cắm cảm biến. Khe cắm cảm biến ban đầu được thiết kế cho module GPS (RAK12500) nhưng tương thích với các module cảm biến WisBlock khác. WisMesh Board ONE có ăng-ten Bluetooth PCB tích hợp và hai đai ốc gắn bề mặt để cố định màn hình OLED. Tất cả các chân GPIO và kết nối nguồn đều có thể truy cập qua các header chân cắm.
Bản in này là do tôi tự tạo, khá giống với bản gốc nhưng có một vài cải tiến.
Yêu cầu để lắp ráp:
- 7 con vít tự khai thác ø 2mm, dài 5-6mm
