WisBlock RAK14012 - Đồng hồ treo tường ma trận 16x16 cập nhật giờ qua WiFi

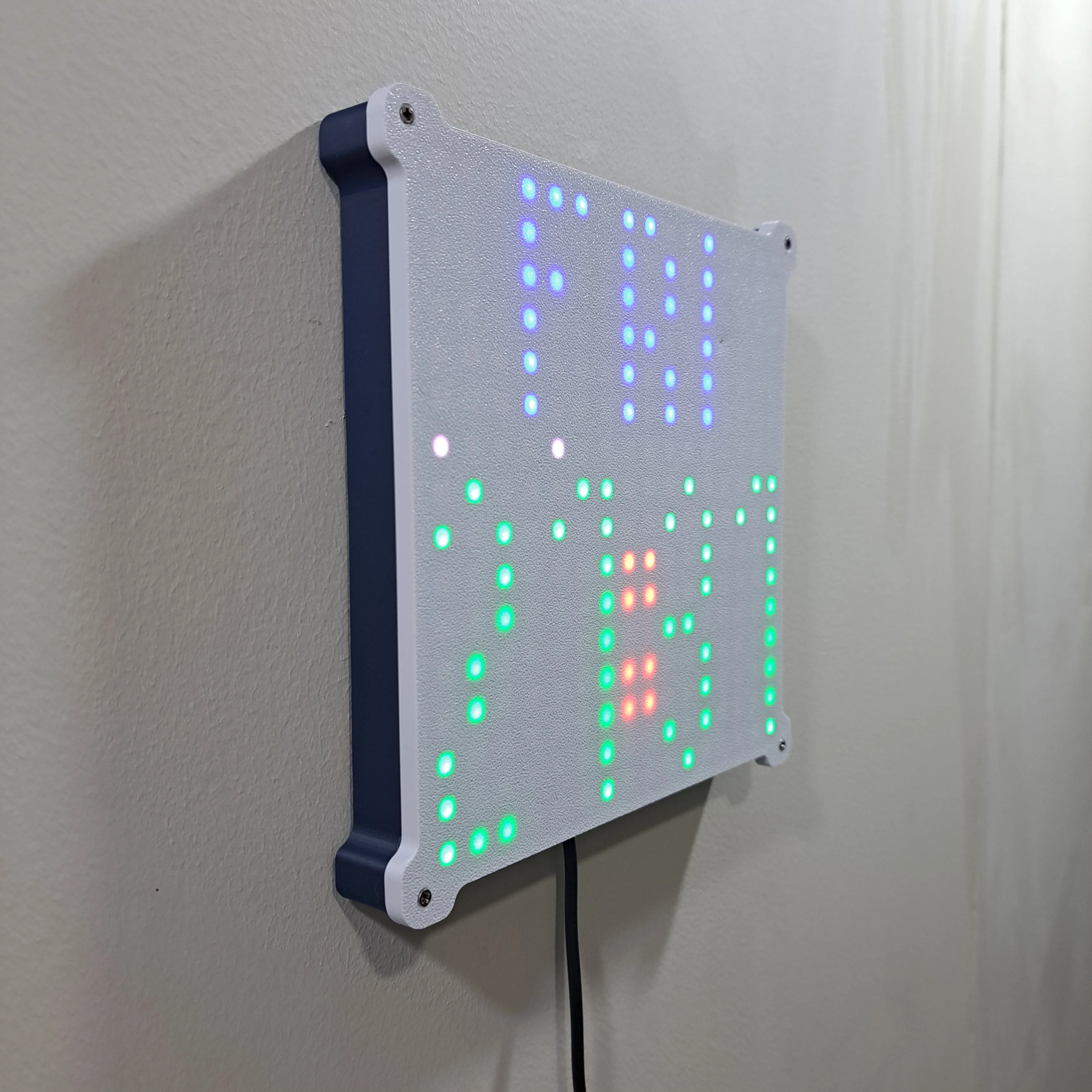

Vỏ đồng hồ treo tường ma trận LED 16x16 này, sử dụng module RAK3312 ESP32-S3. Đồng hồ cập nhật giờ qua WiFi, có thể tích hợp thêm cảm biến radar để tự động tắt khi không có người. Nắp vỏ được in mỏng để thấy đèn LED rõ hơn.
Mô tả
Muốn có một chiếc đồng hồ treo tường cỡ lớn, dễ đọc?

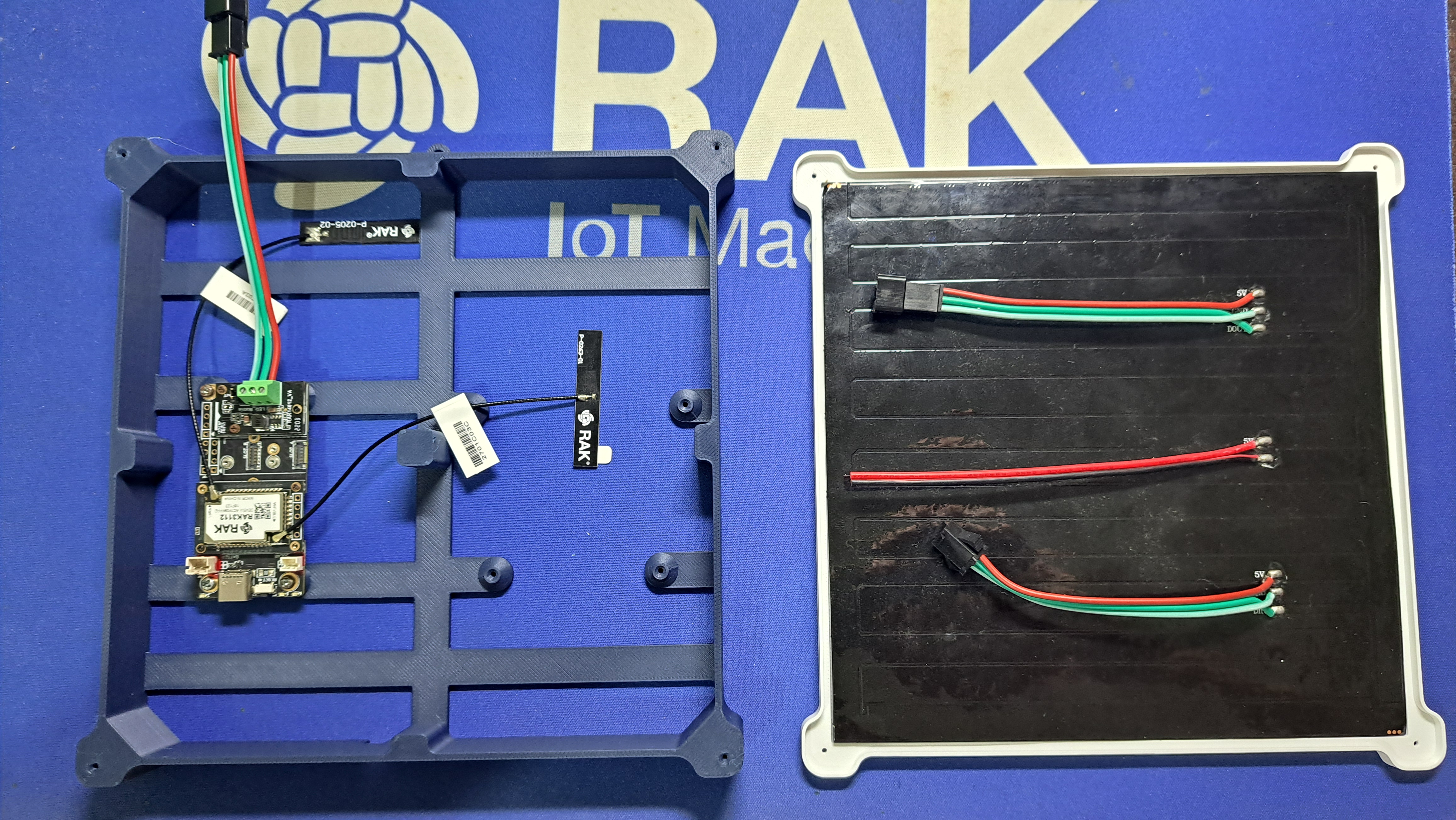

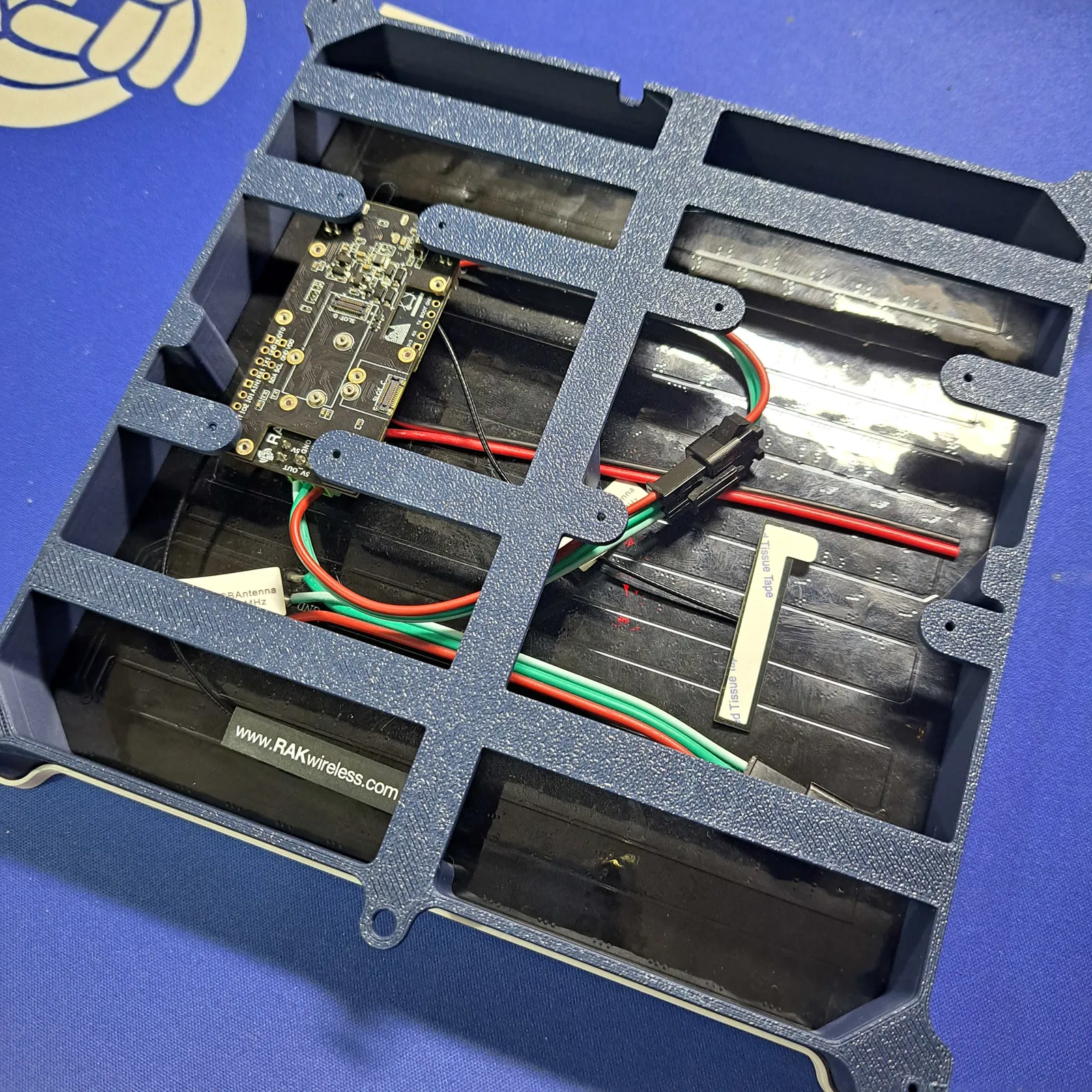

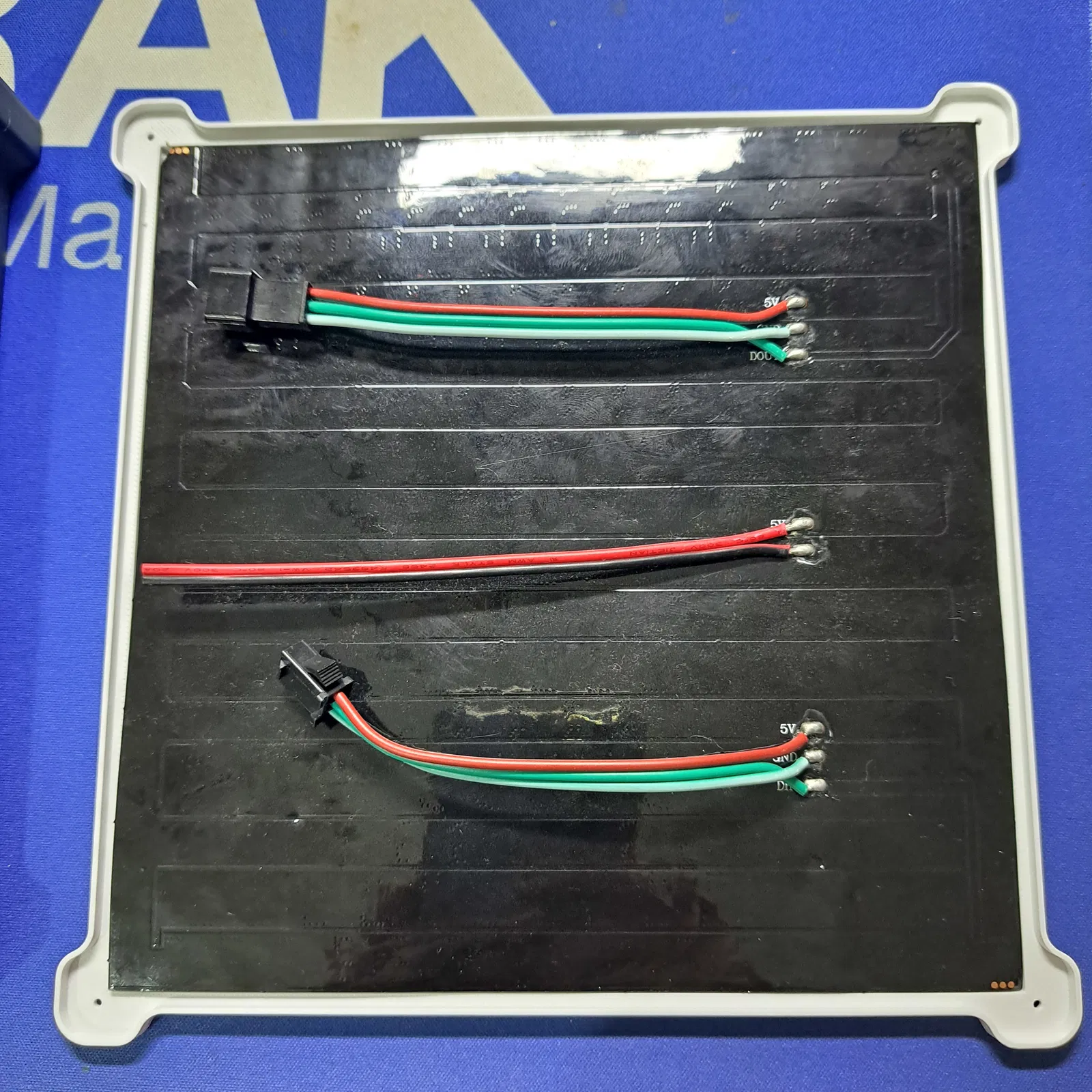

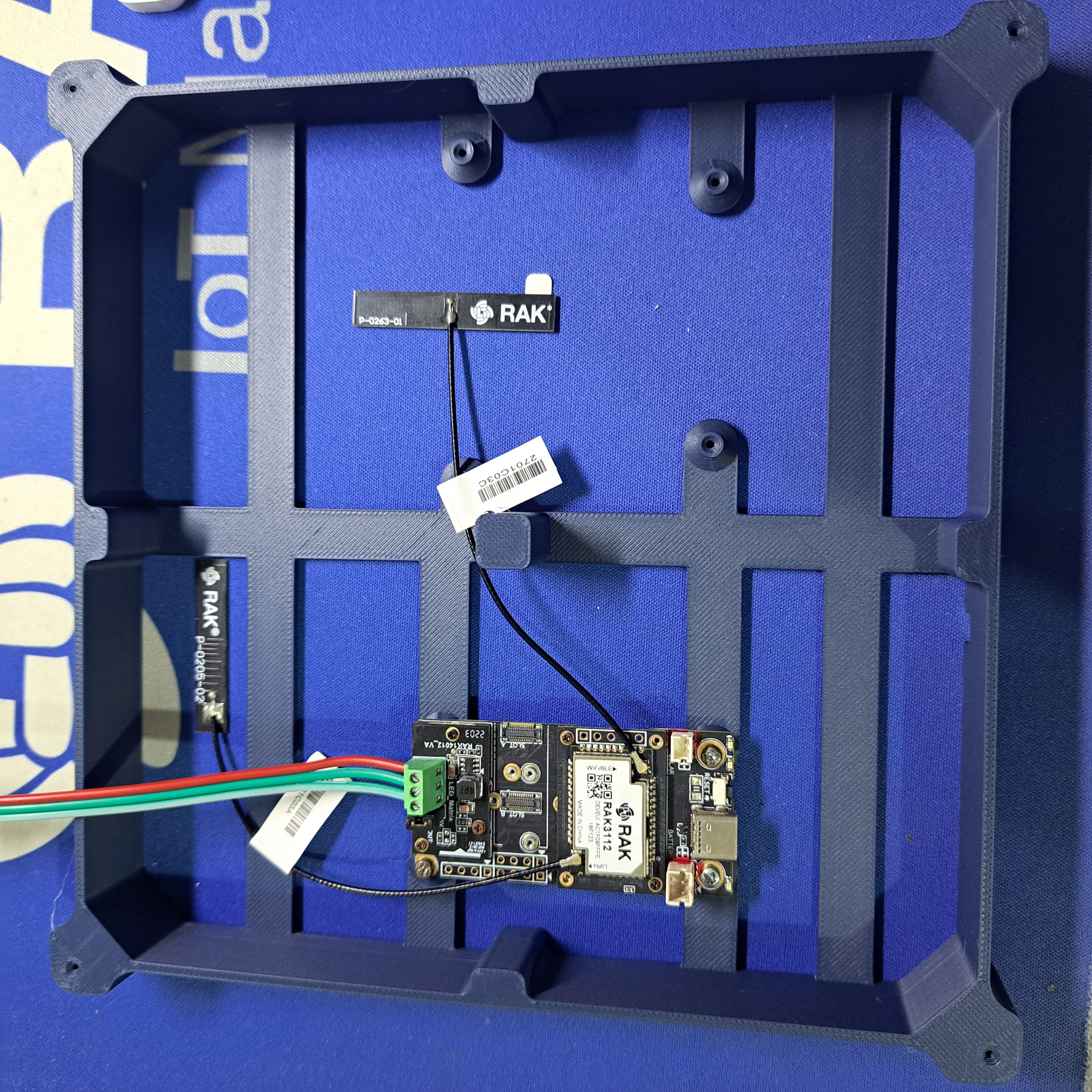

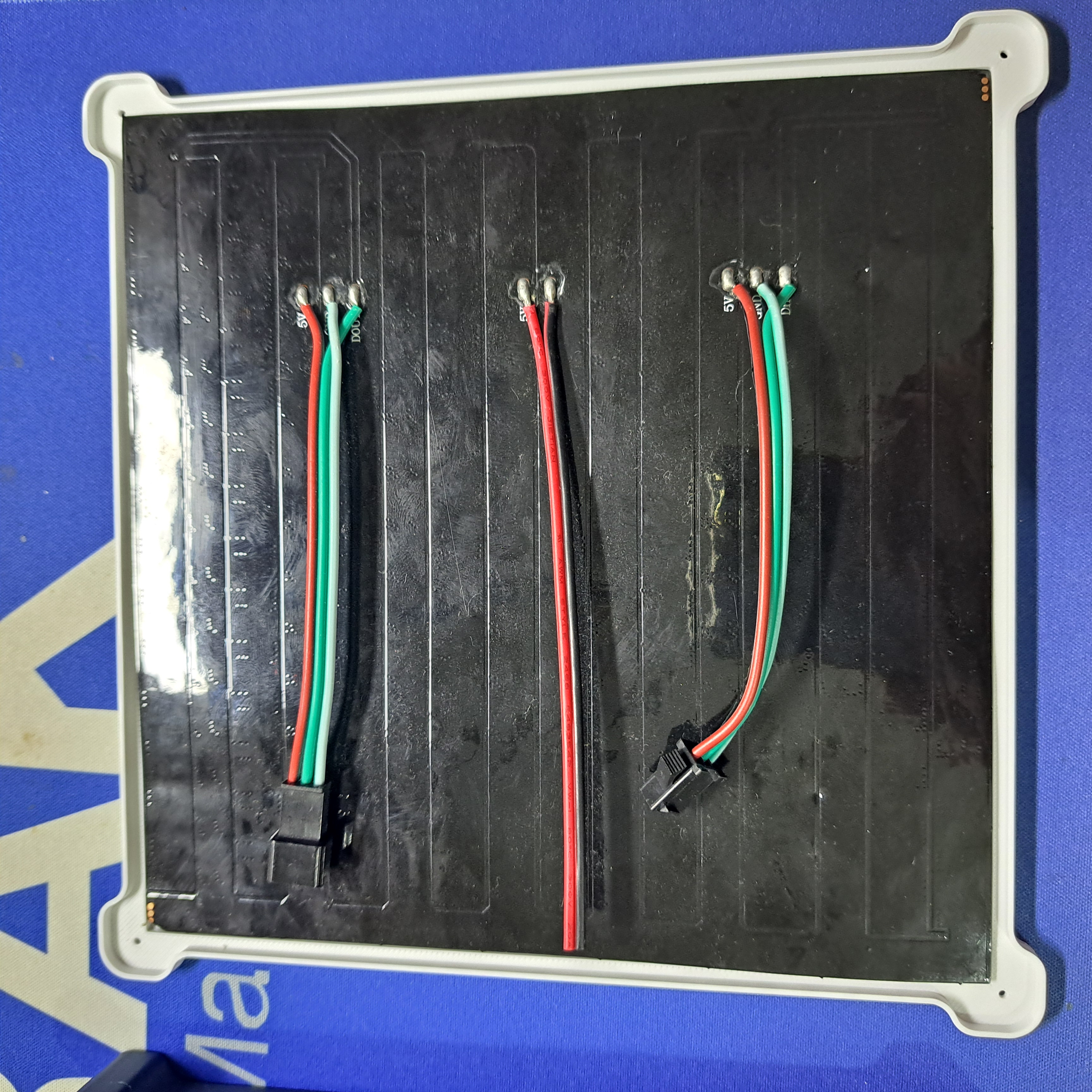

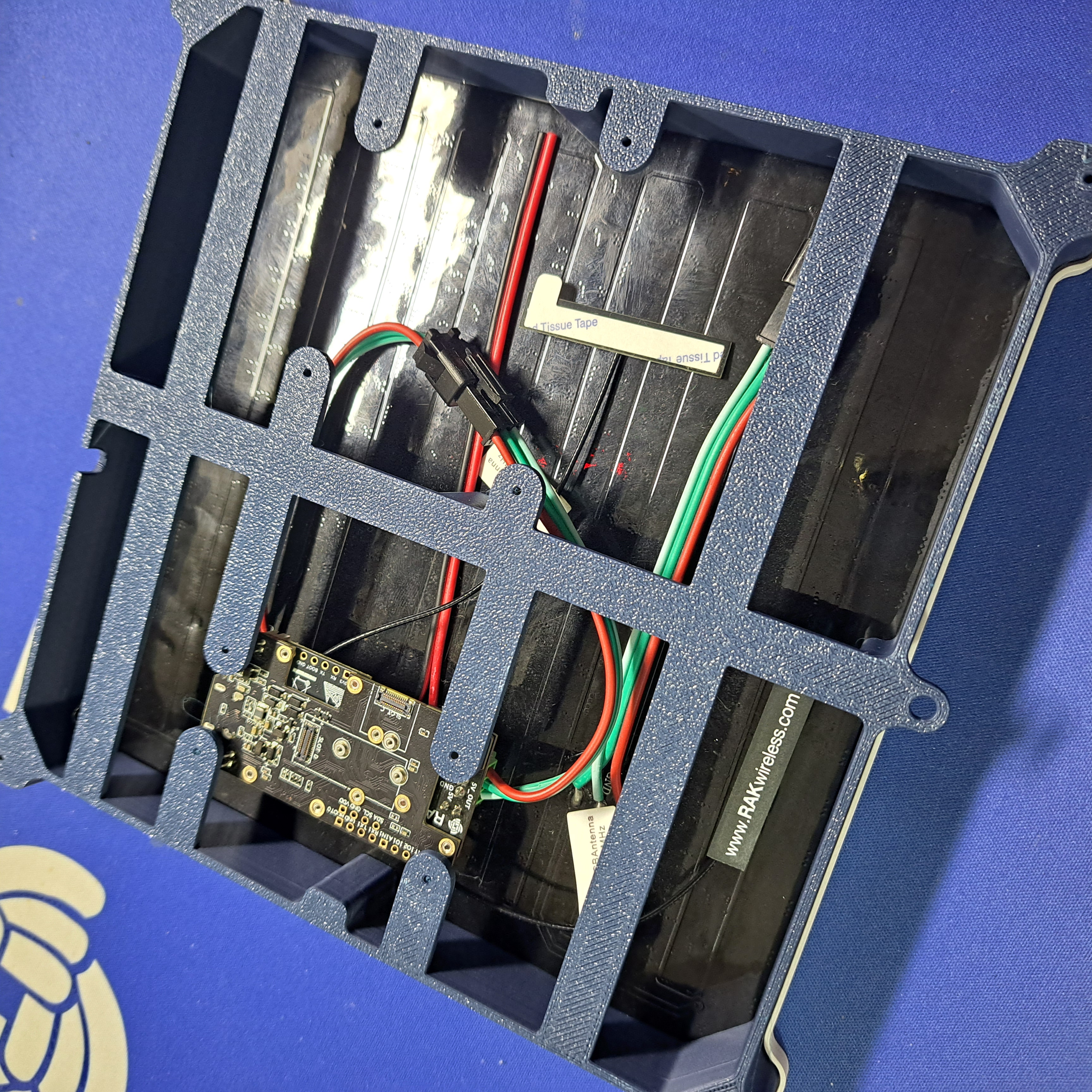

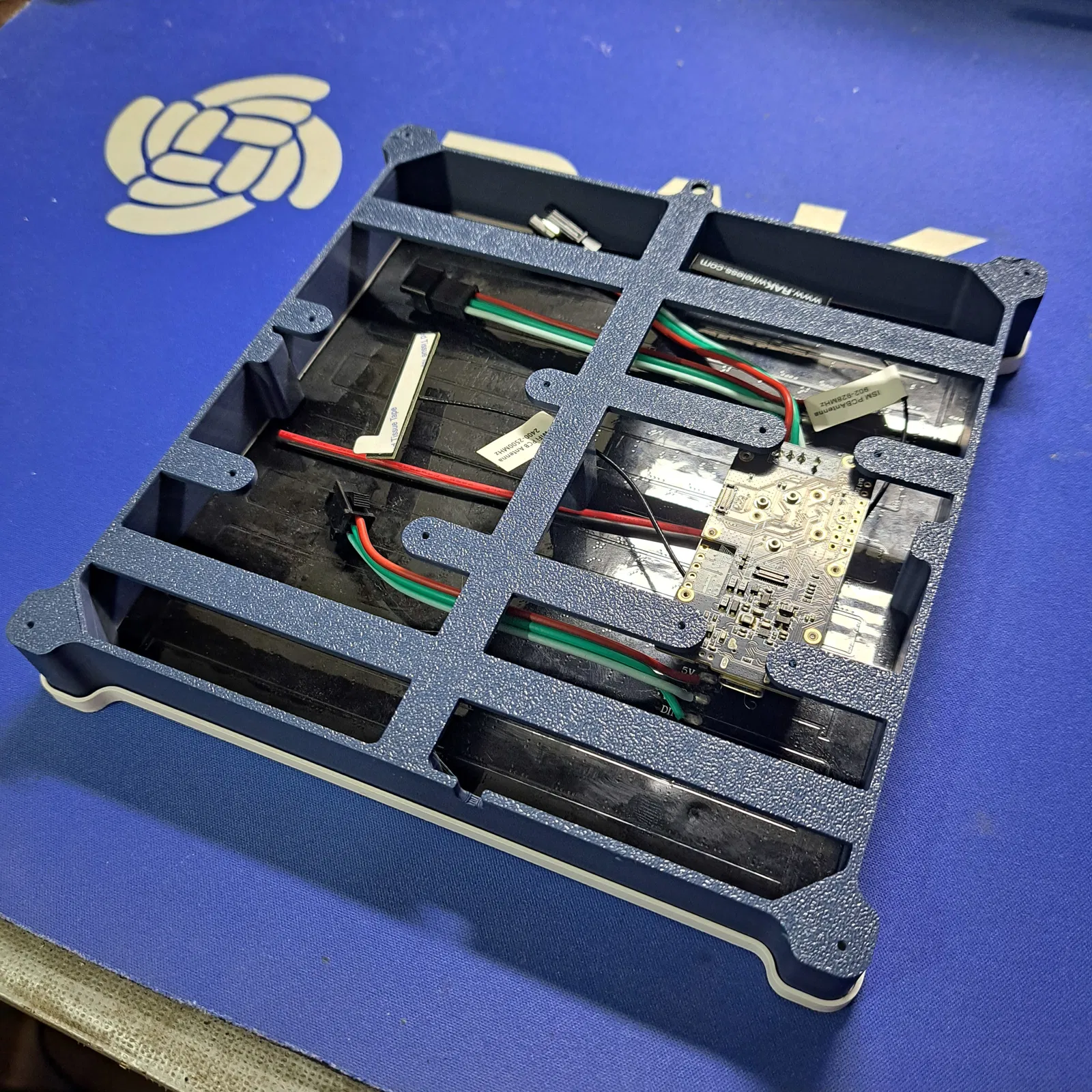

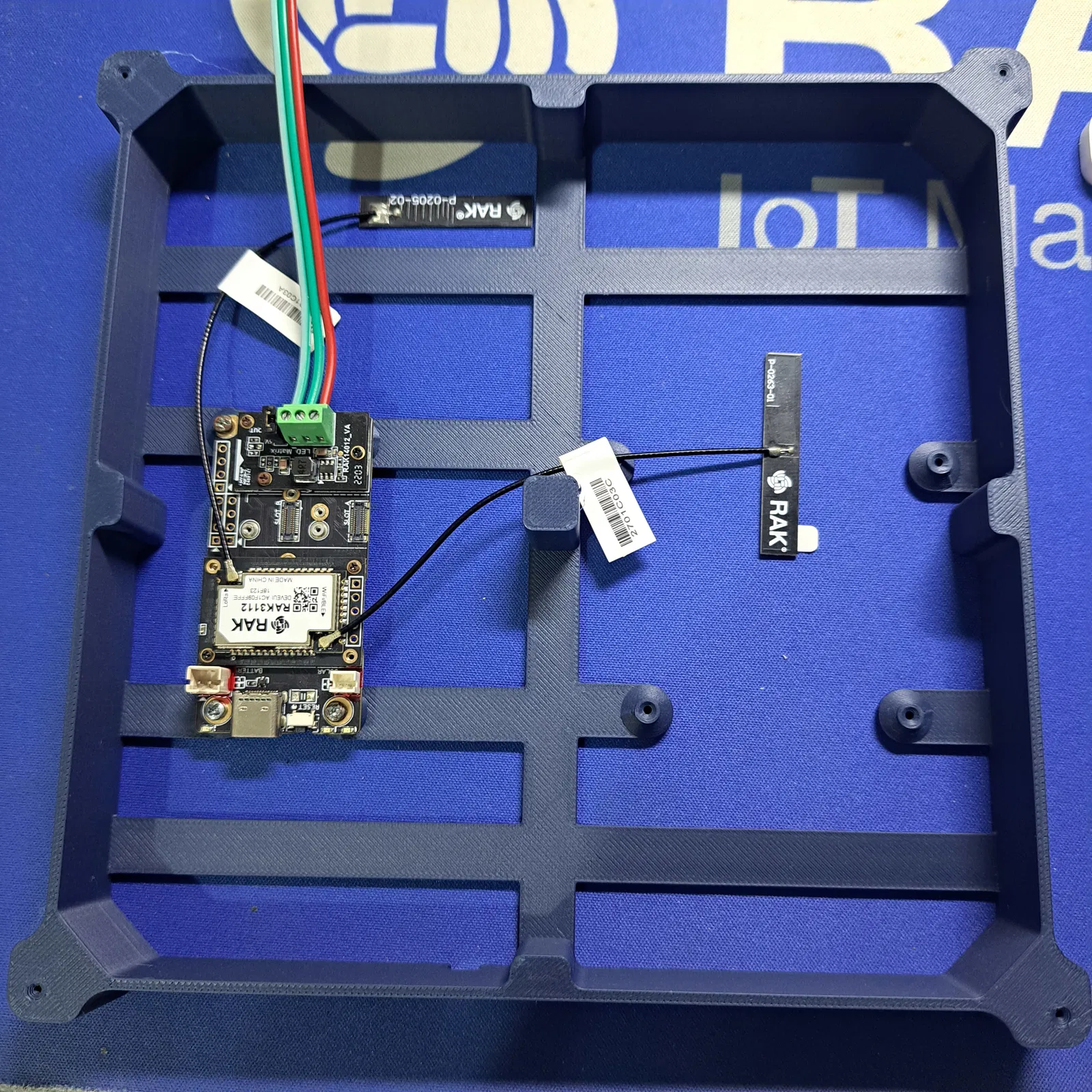

Cái vỏ này là dành cho một chiếc đồng hồ treo tường màn hình ma trận LED 16x16. Được chế tạo với Module Lõi WisBlock RAK3312 (Espressif ESP32-S3) và Module Màn hình LED WisBlock RAK14012.
Phần firmware có thể tìm thấy trong kho Github PixelClock-Radar-BLE-RAK3312.
Nó cũng hỗ trợ Cảm biến Radar WisBlock RAK12013, nhưng trong lần lắp ráp đầu tiên, tôi đã không kèm theo nó. Việc sử dụng cả Module Màn hình LED và Module Cảm biến Radar sẽ yêu cầu phải thay đổi Bo mạch chủ RAK19001, vì nó cần hai khe cắm IO.

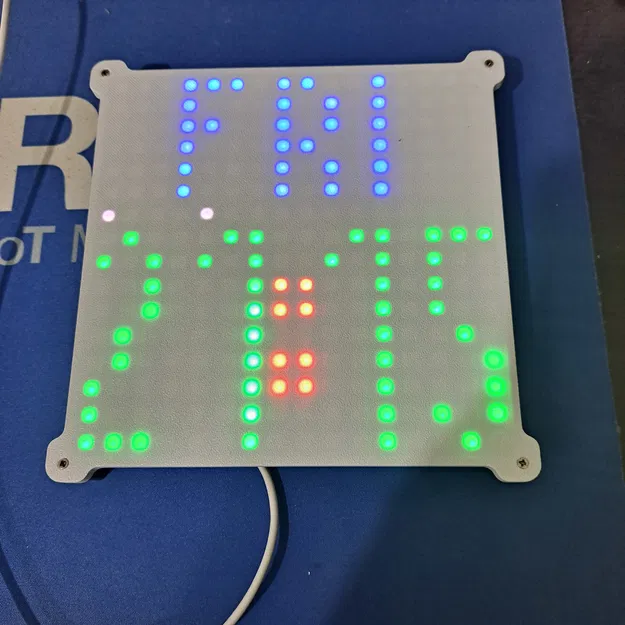

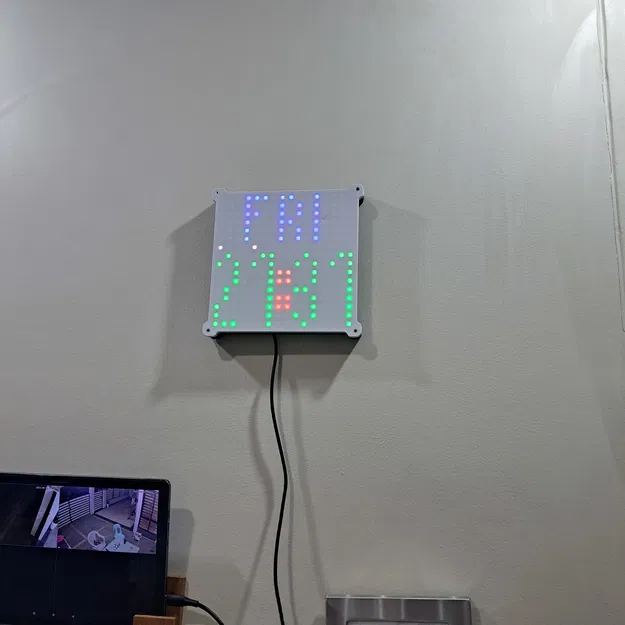

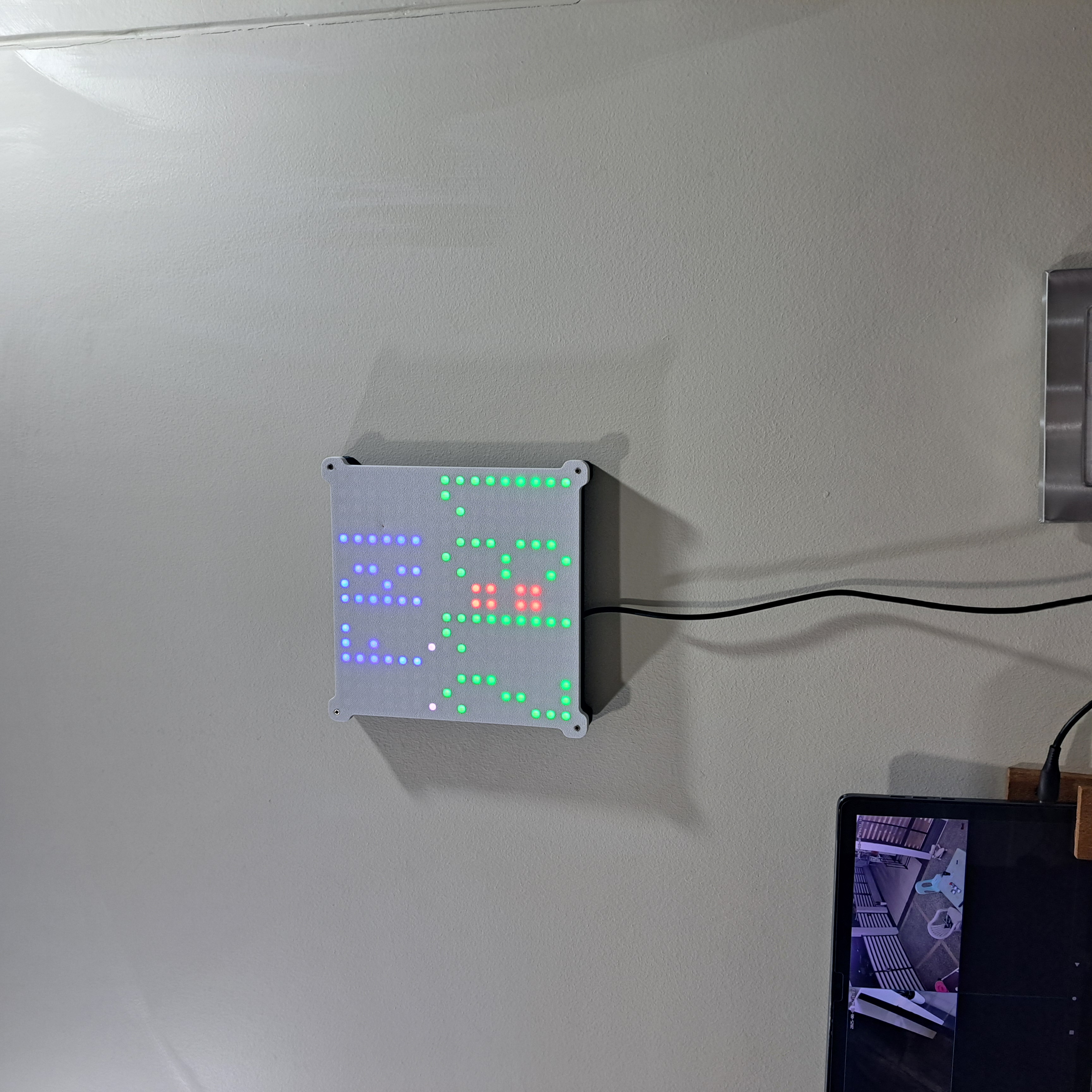

Thời gian và ngày tháng được lấy từ máy chủ NTP qua WiFi và hiển thị bằng ma trận LED 16x16.
Lựa chọn thêm, có thể sử dụng Module Cảm biến Radar WisBlock để tắt màn hình đồng hồ nếu phòng không có người.

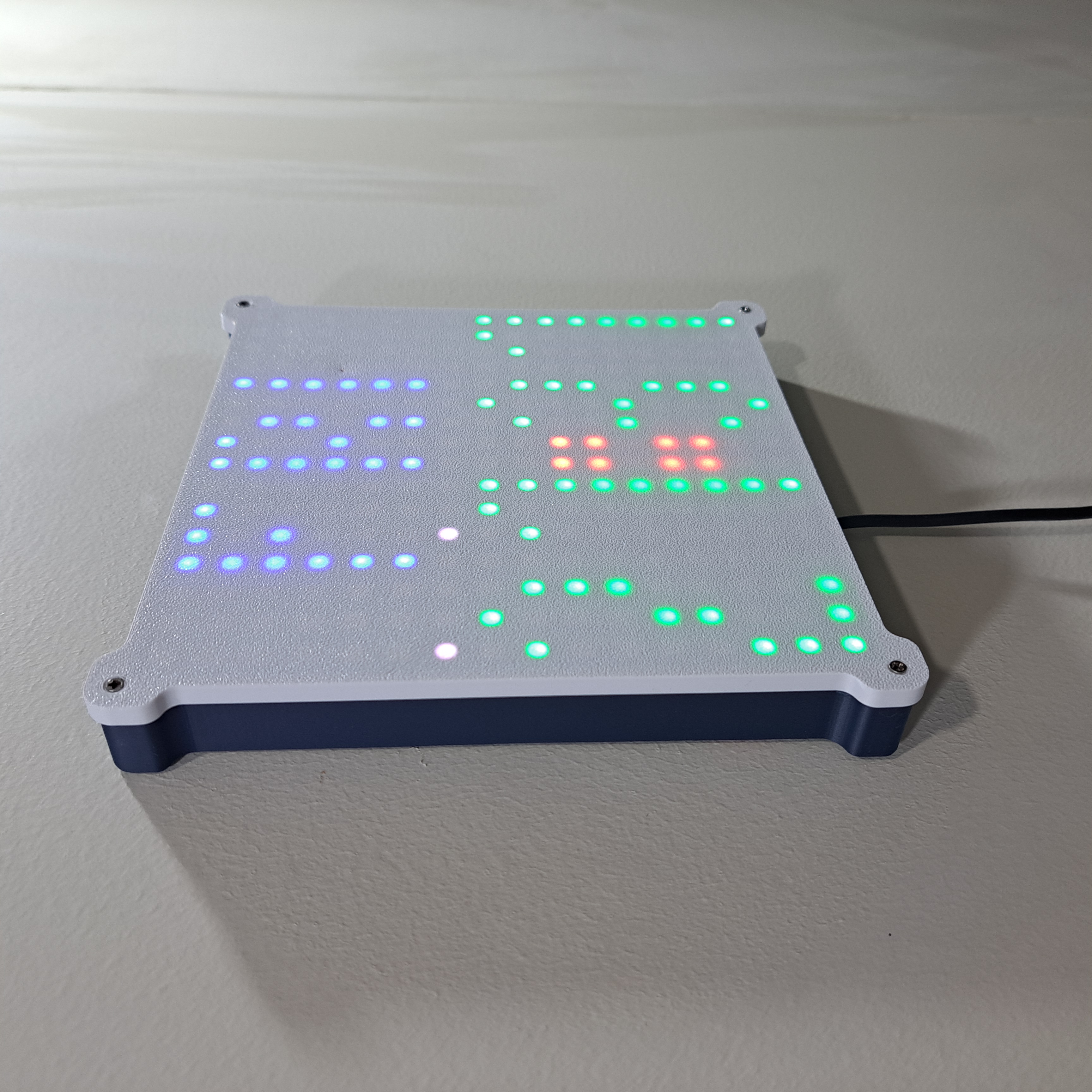

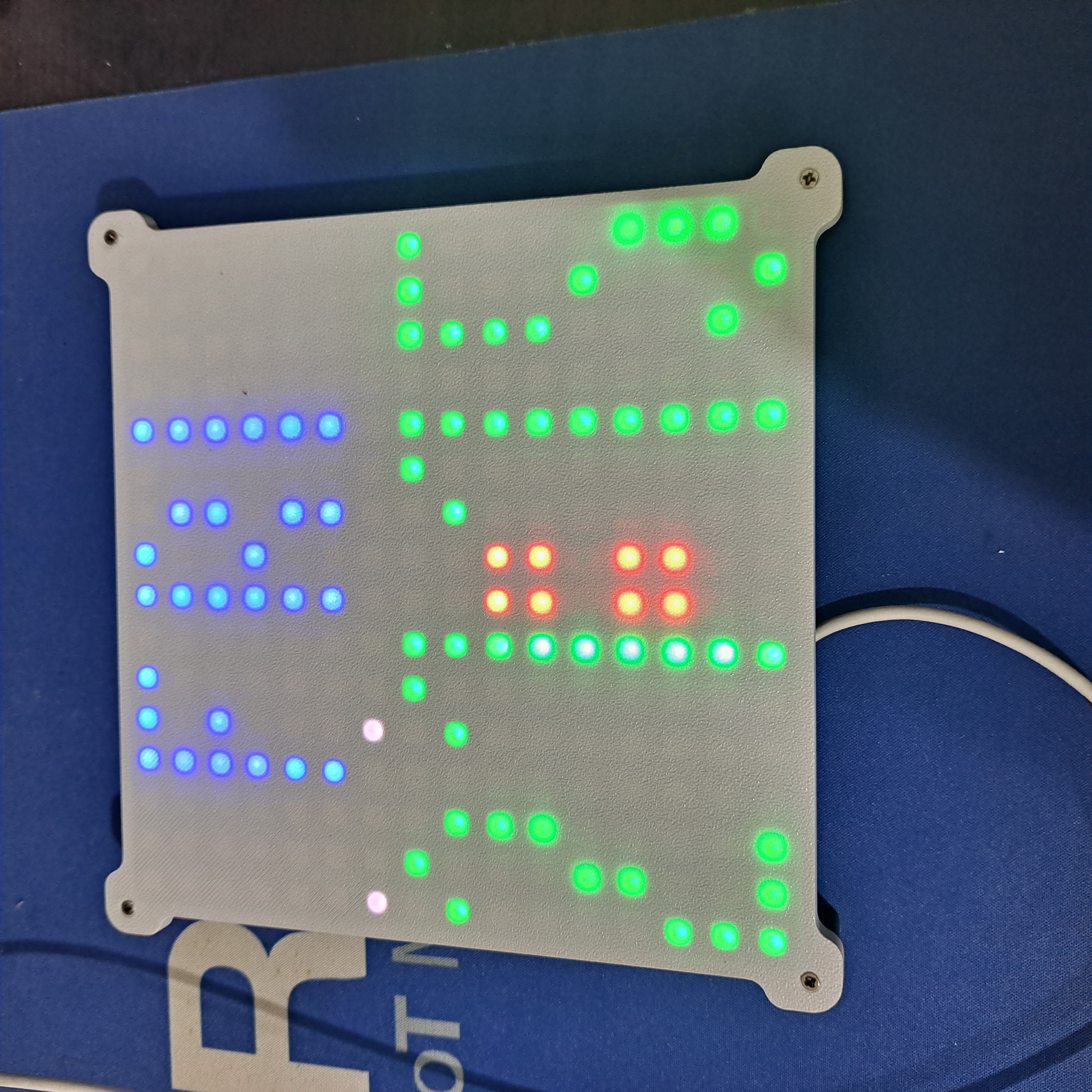

Để nhìn thấy đèn LED xuyên qua nắp in 3D, phần giữa của nắp chỉ được in với độ dày 0.4mm. Cẩn thận khi lấy nó ra khỏi khuôn tản nhiệt sau khi in.
