Vỏ trưng bày RAK7391 WisGate Connect
Vỏ case RAK7391 WisGate Connect được in 3D, cho phép bạn khoe nội thất bên trong gateway. Có nhiều tùy chọn in, vật liệu dễ kiếm và lắp ráp đơn giản. Sản phẩm hoàn thiện giúp bạn dễ dàng theo dõi trạng thái qua màn hình OLED.
Mô tả
Tui muốn khoe cái RAK7391 WisGate Connect của RAKwireless.
Nên tui đã tạo cái vỏ này để có thể trưng bày nội thất bên trong của gateway.
Có nhiều tùy chọn vỏ trong các file in, các bạn cứ chọn cái mình thích nha.
Đối với phiên bản có mặt trước trong suốt, tui đã dùng một miếng foil dày hơn, cắt 4 miếng kích thước 84 x 83 mm. Thay vì foil thì có thể dùng kính PVC.
Vật liệu cần thiết

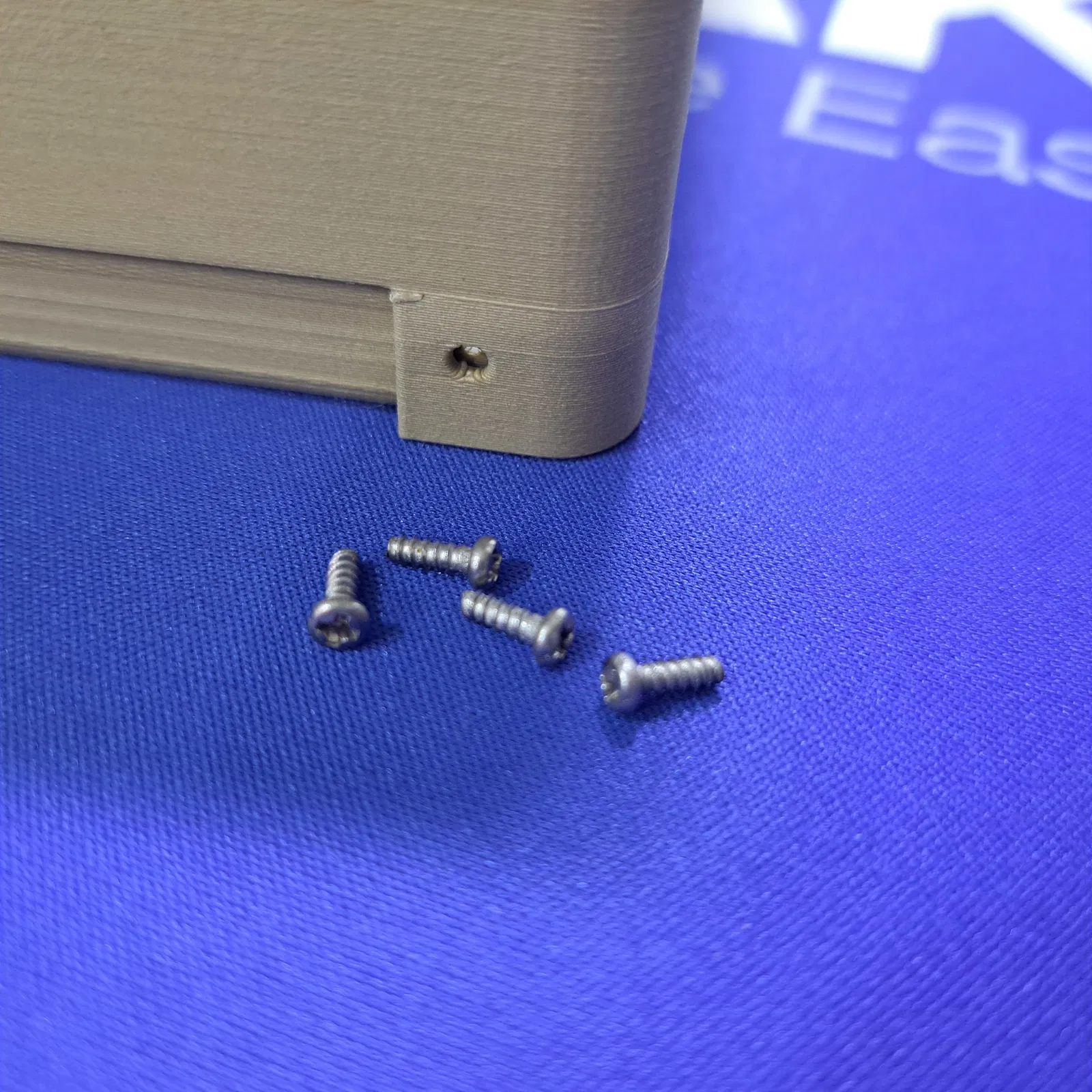

- 8 vít tự khoan loại 2mm x 5mm
- 4 miếng foil hoặc kính PVC cắt theo kích thước
Lắp ráp khá đơn giản:

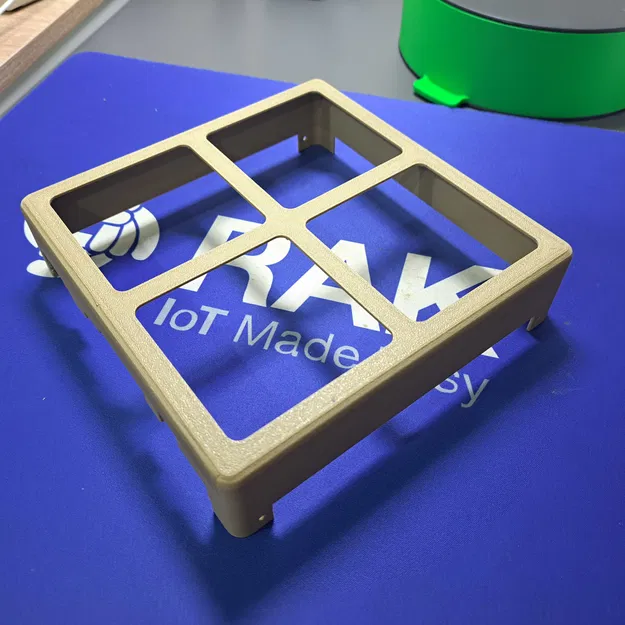

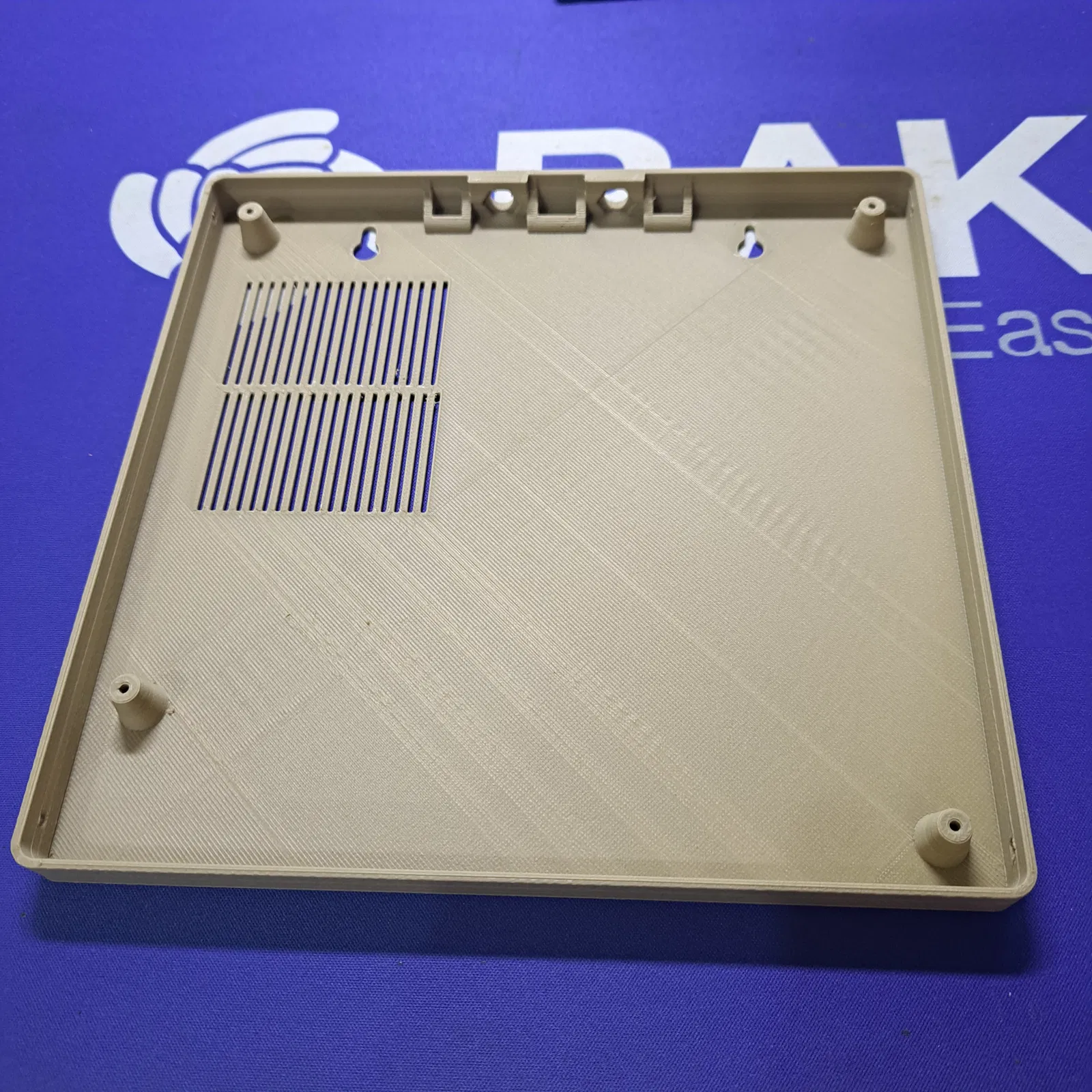

- In phần trên và dưới tùy chọn của bạn
-

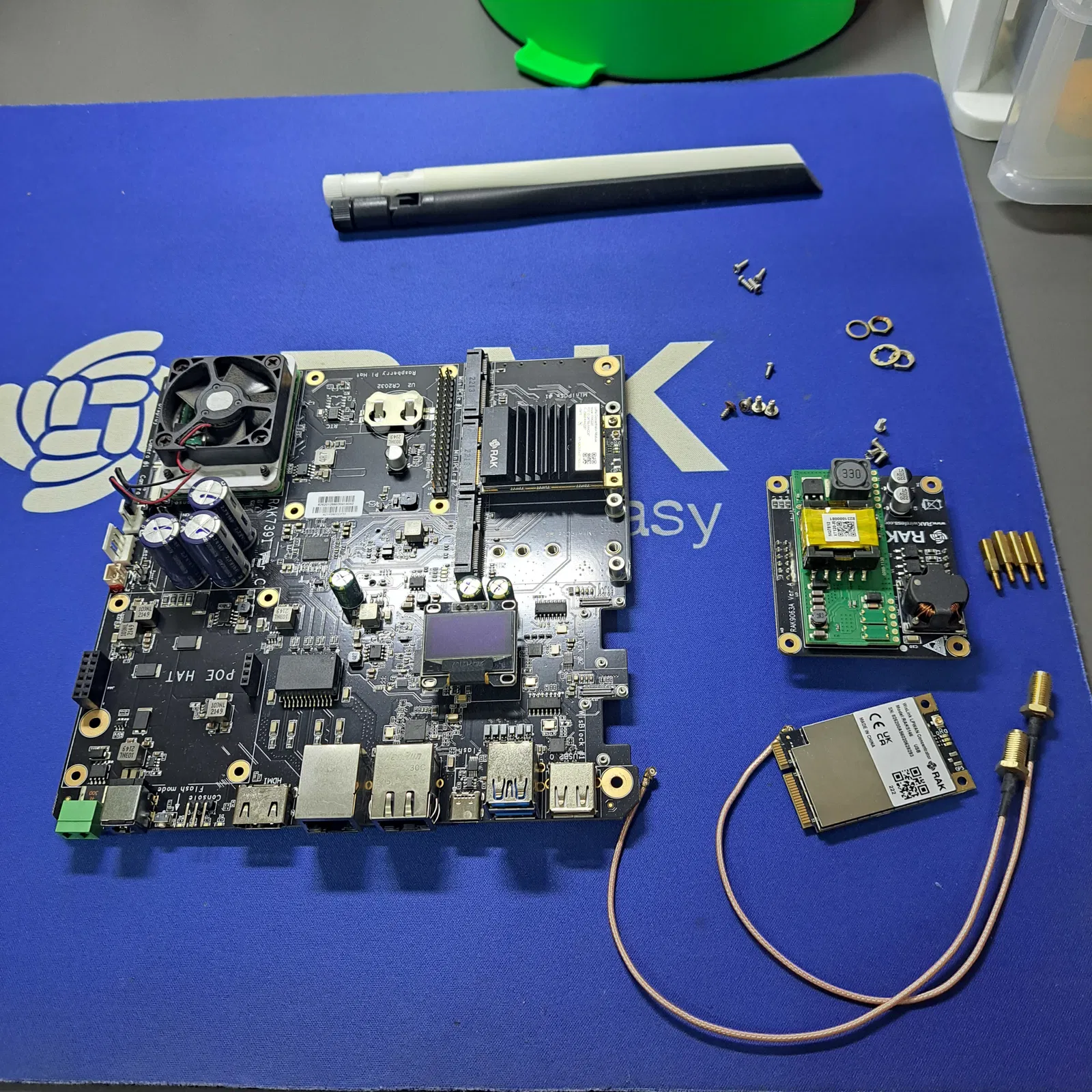

Chuẩn bị các bộ phận
-

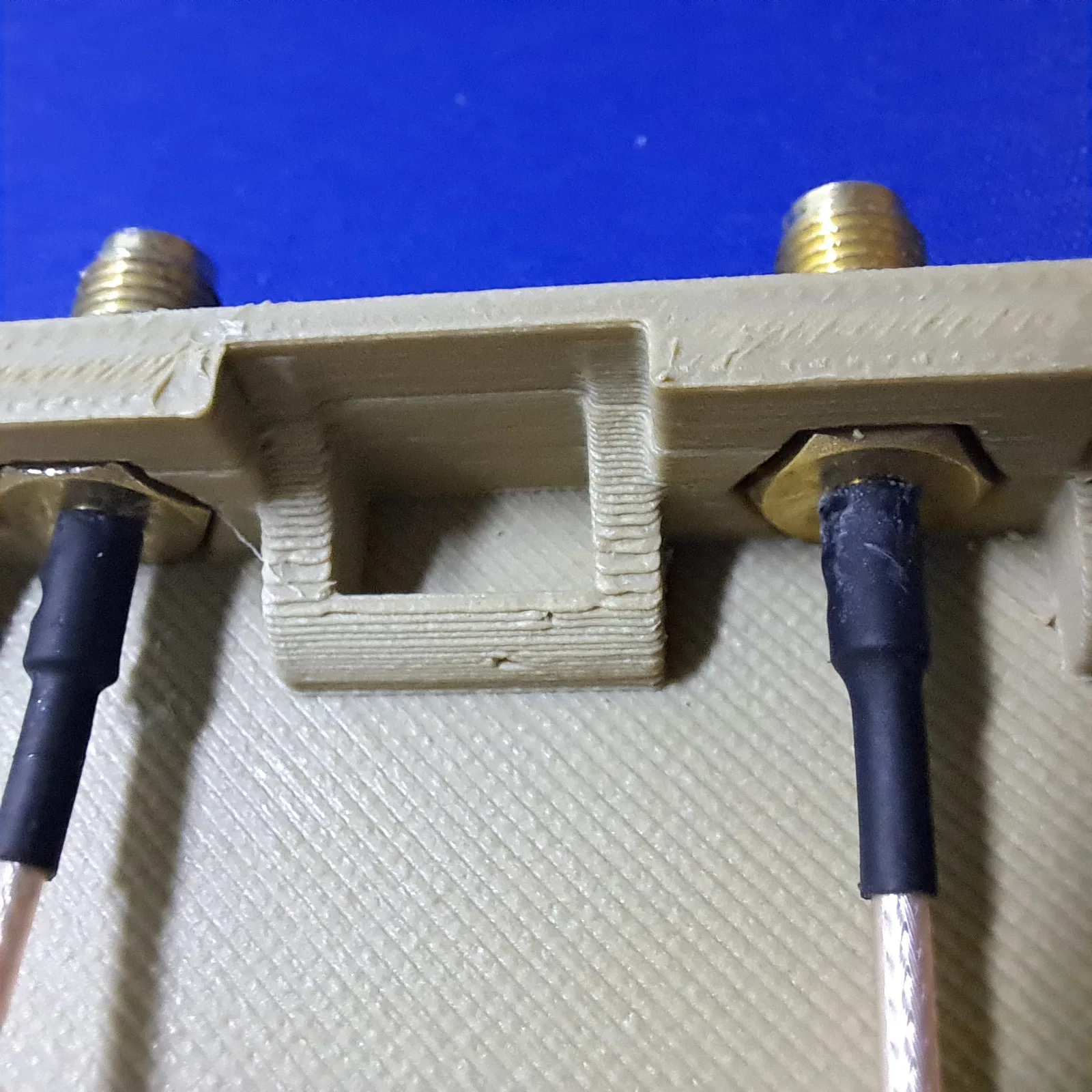

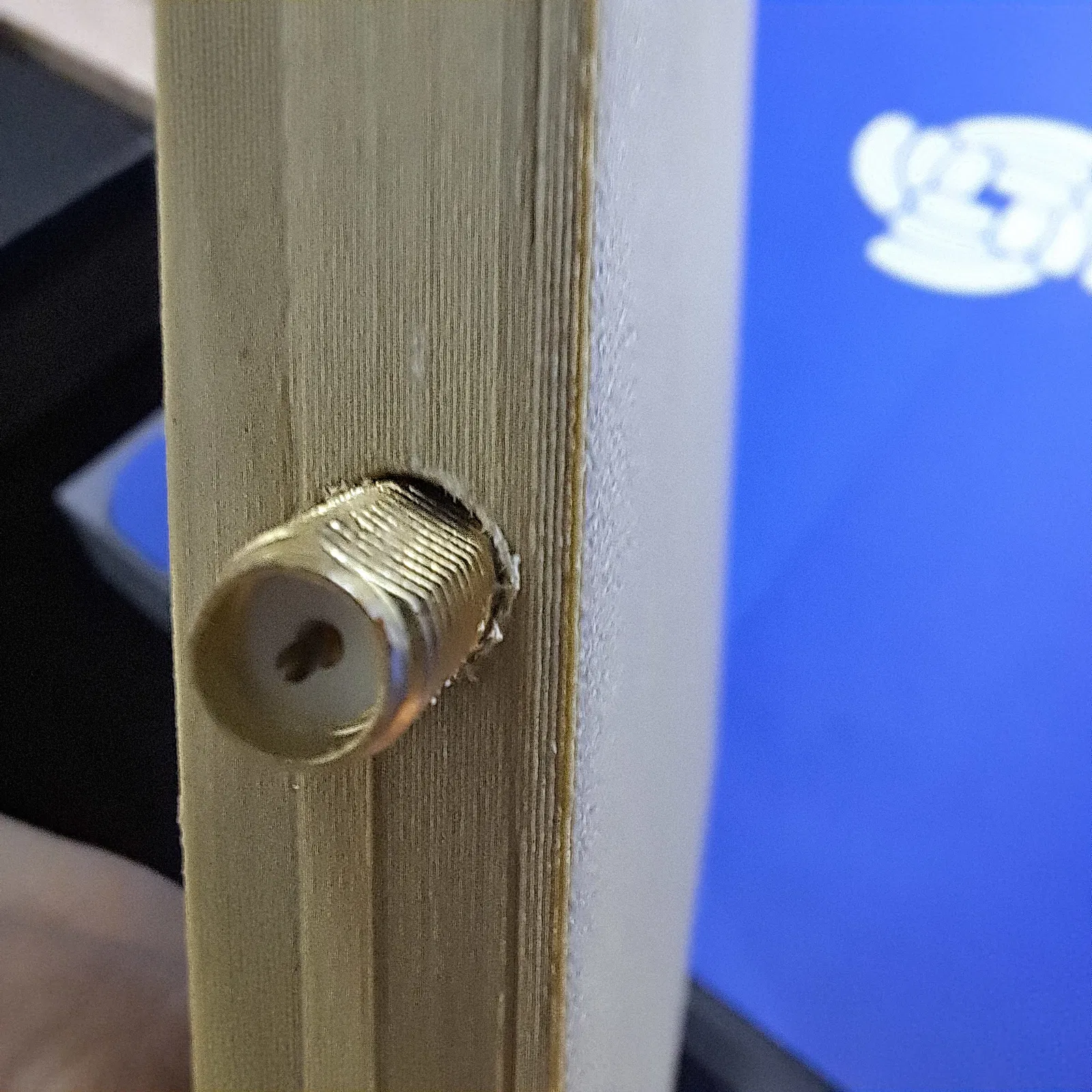

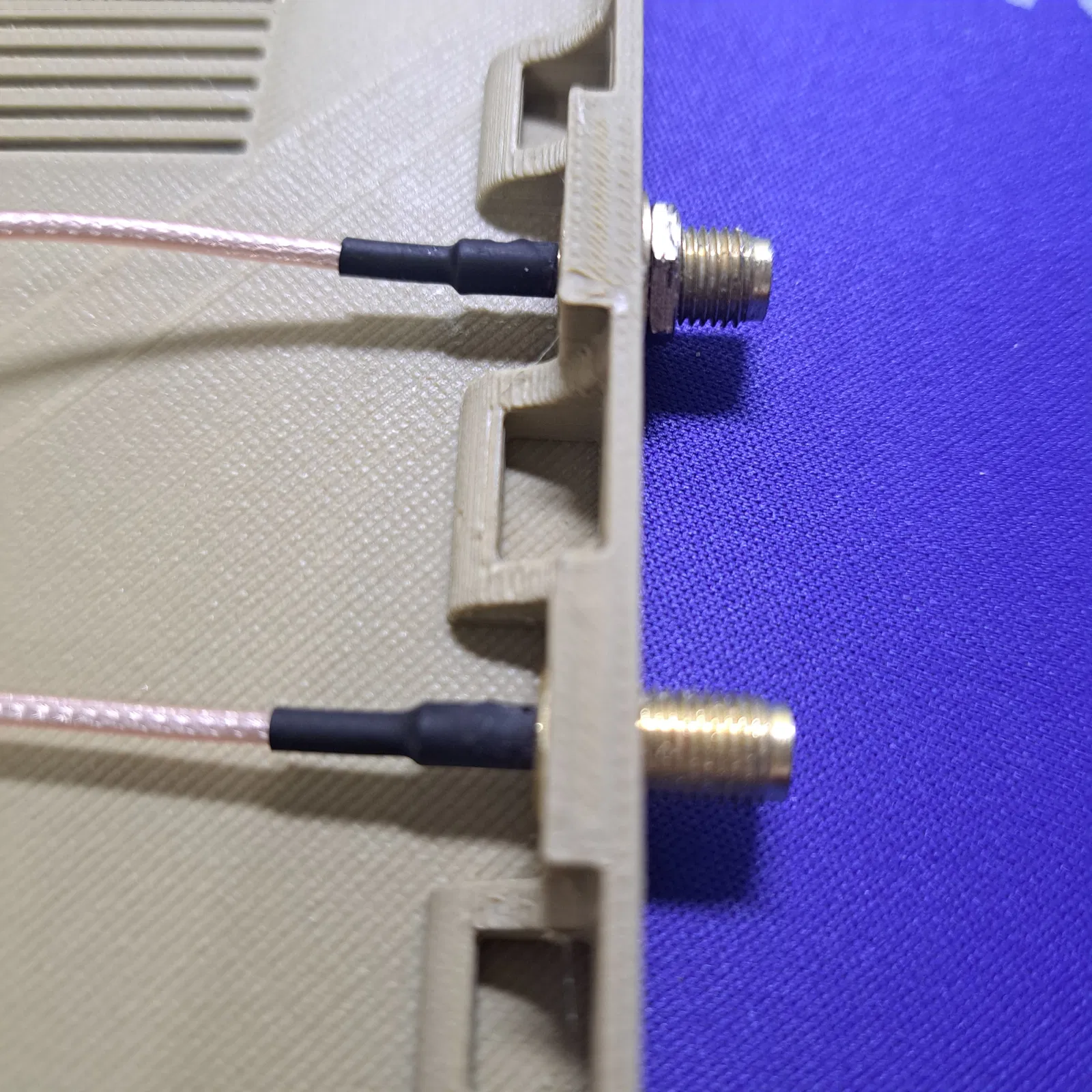

Lắp các đầu nối antenna
-

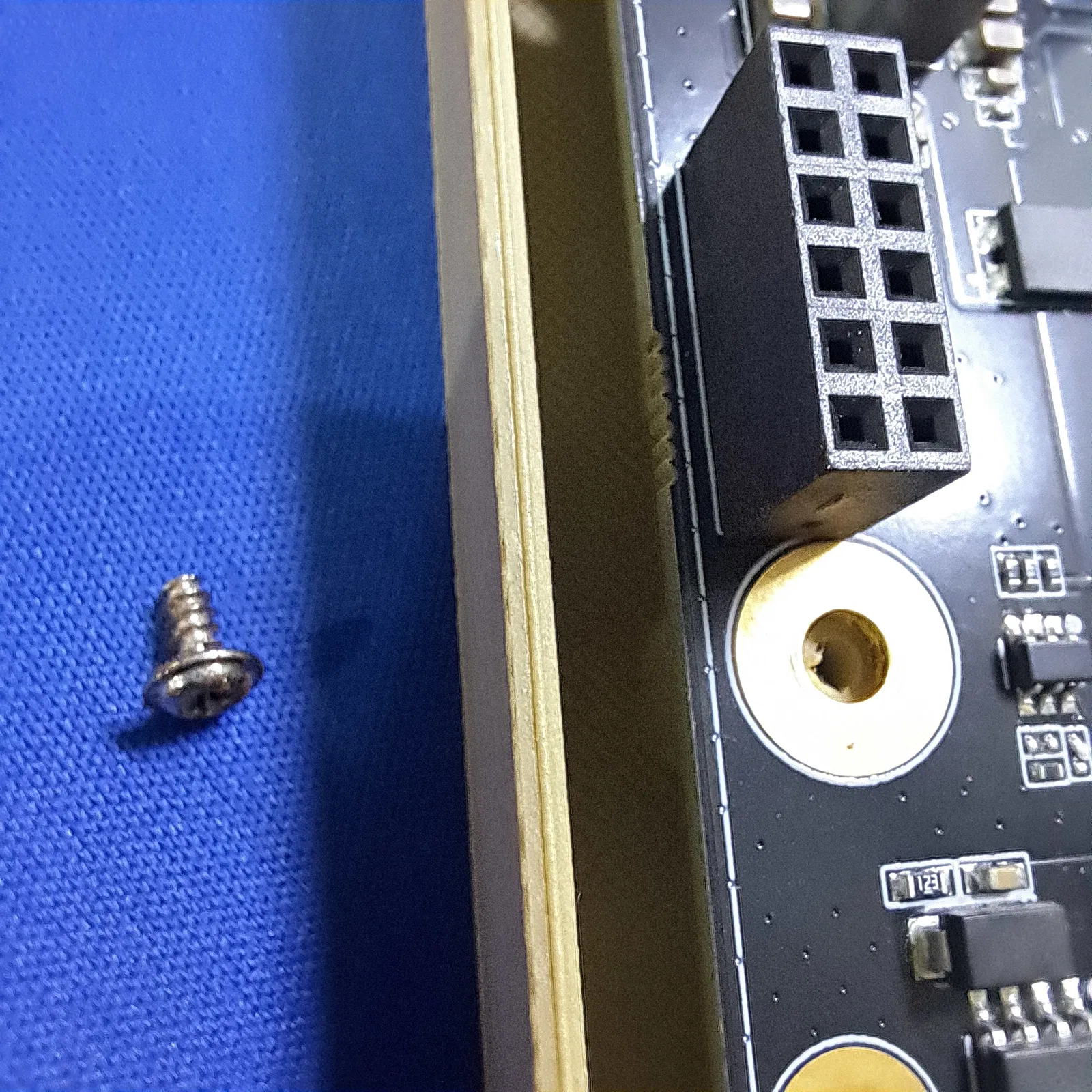

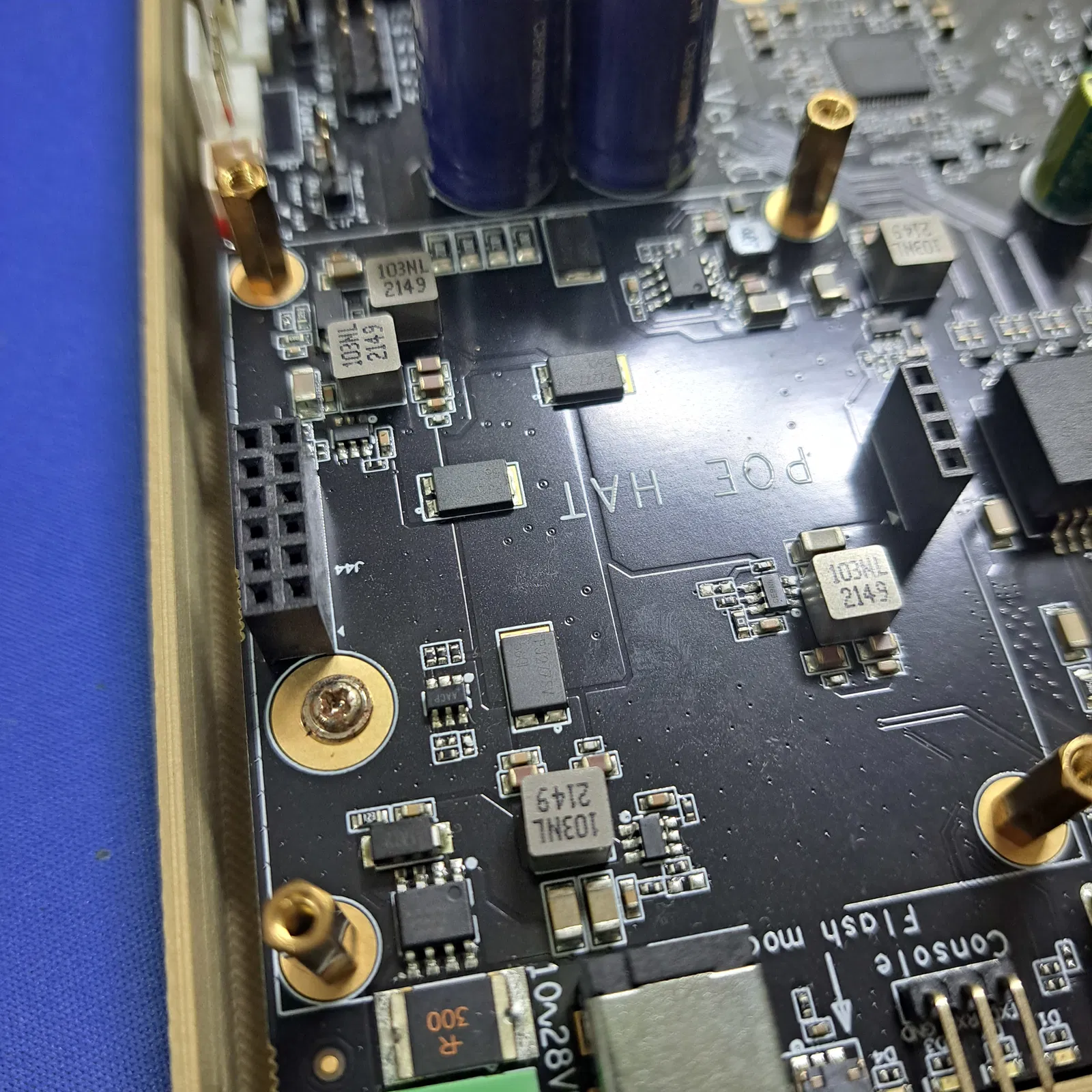

Lắp bo mạch RAK7391 vào phần dưới của vỏ. Một con vít được giấu dưới một trong các khe cắm concentrator.
-

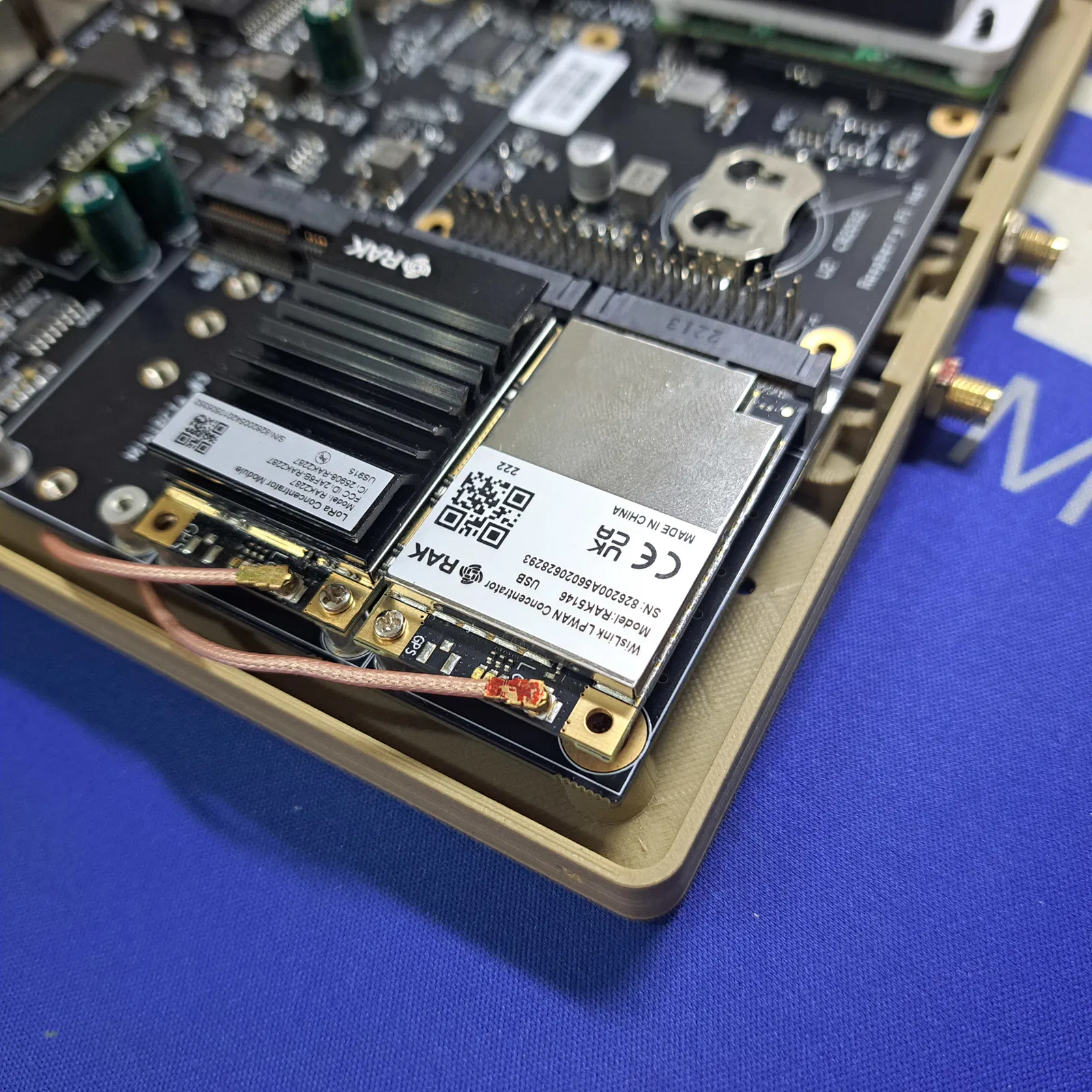

Cắm concentrator và kết nối cáp antenna
-

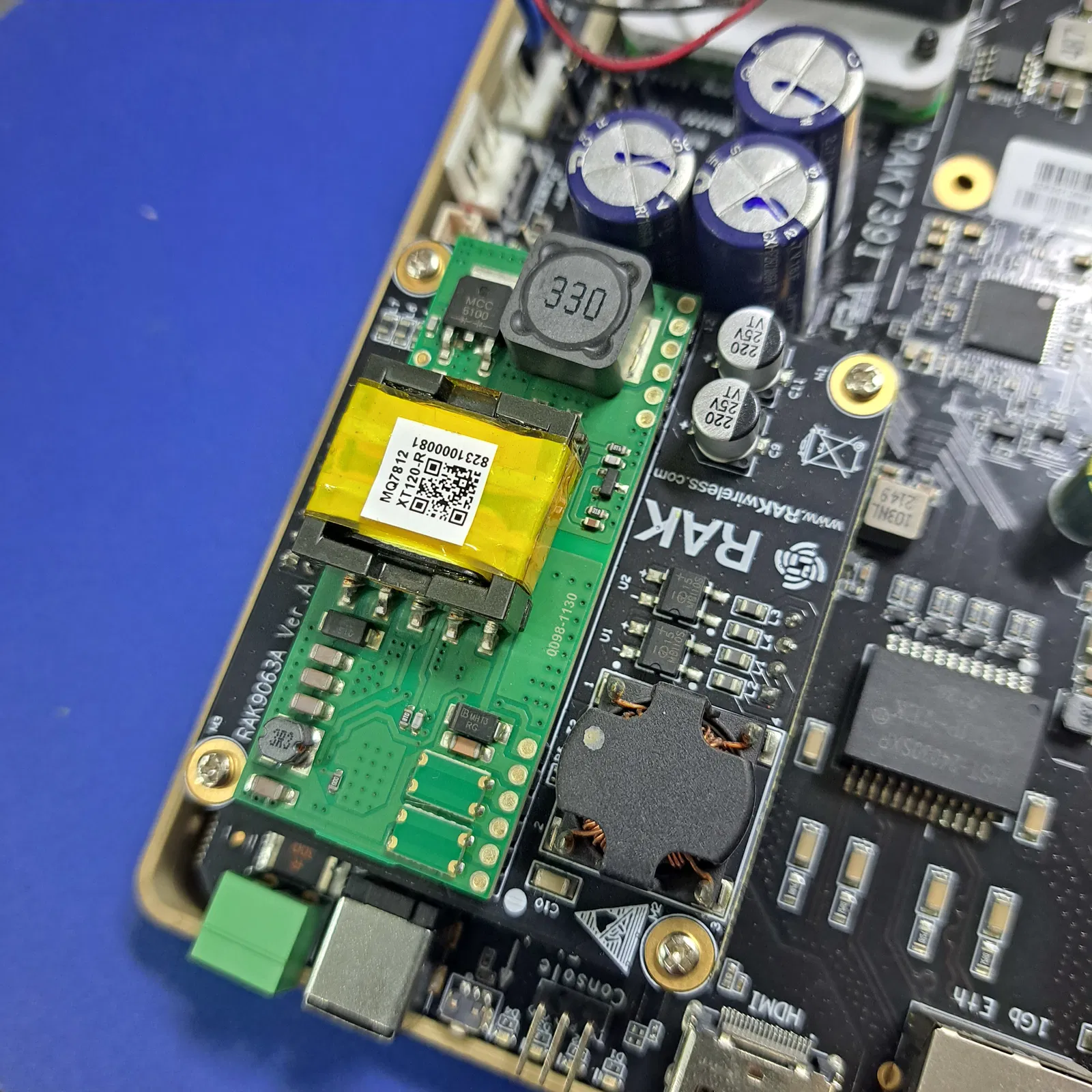

Tùy chọn nếu dùng module PoE, hãy lắp module PoE

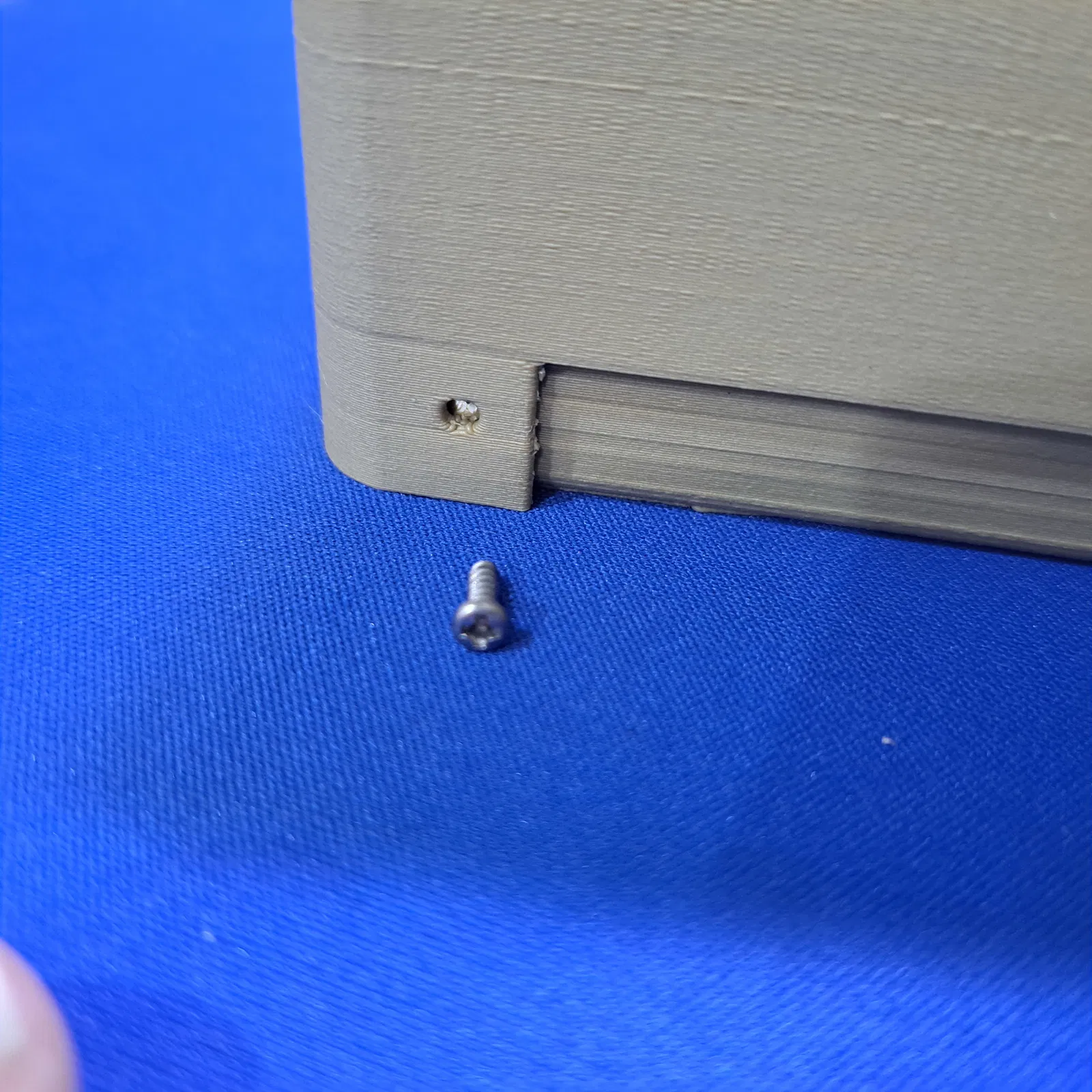

- Vặn chặt phần trên của vỏ với phần dưới
-

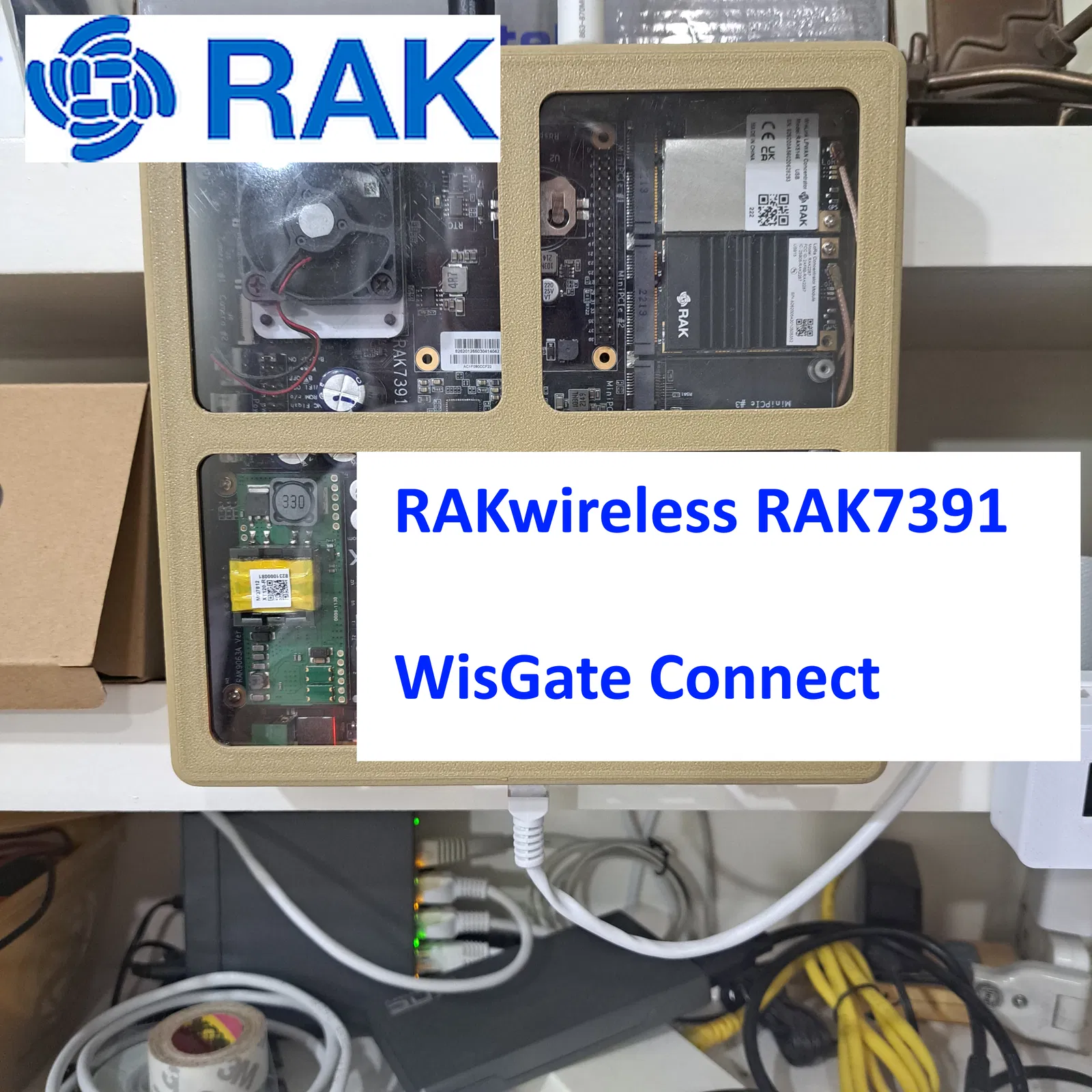

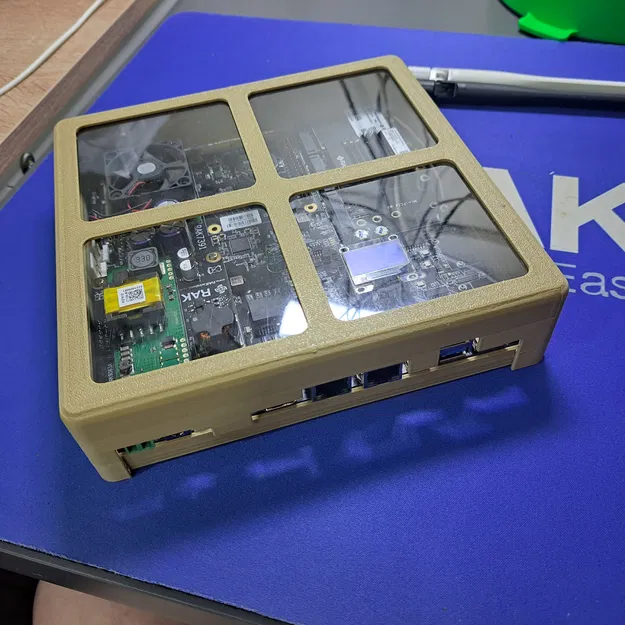

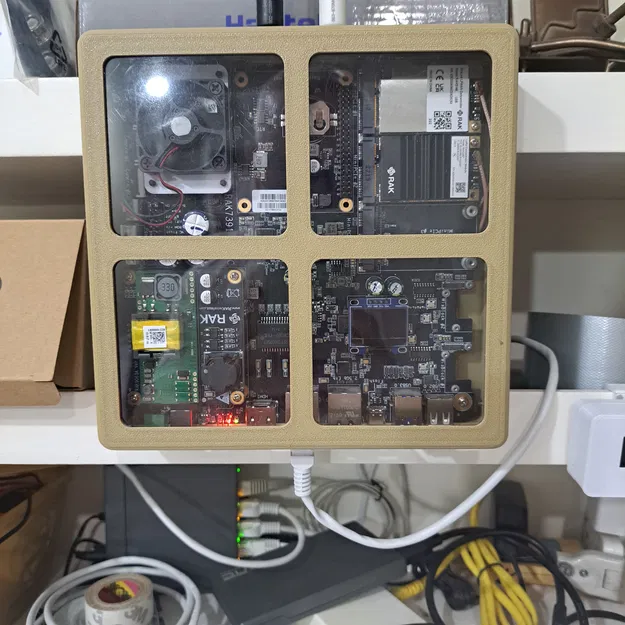

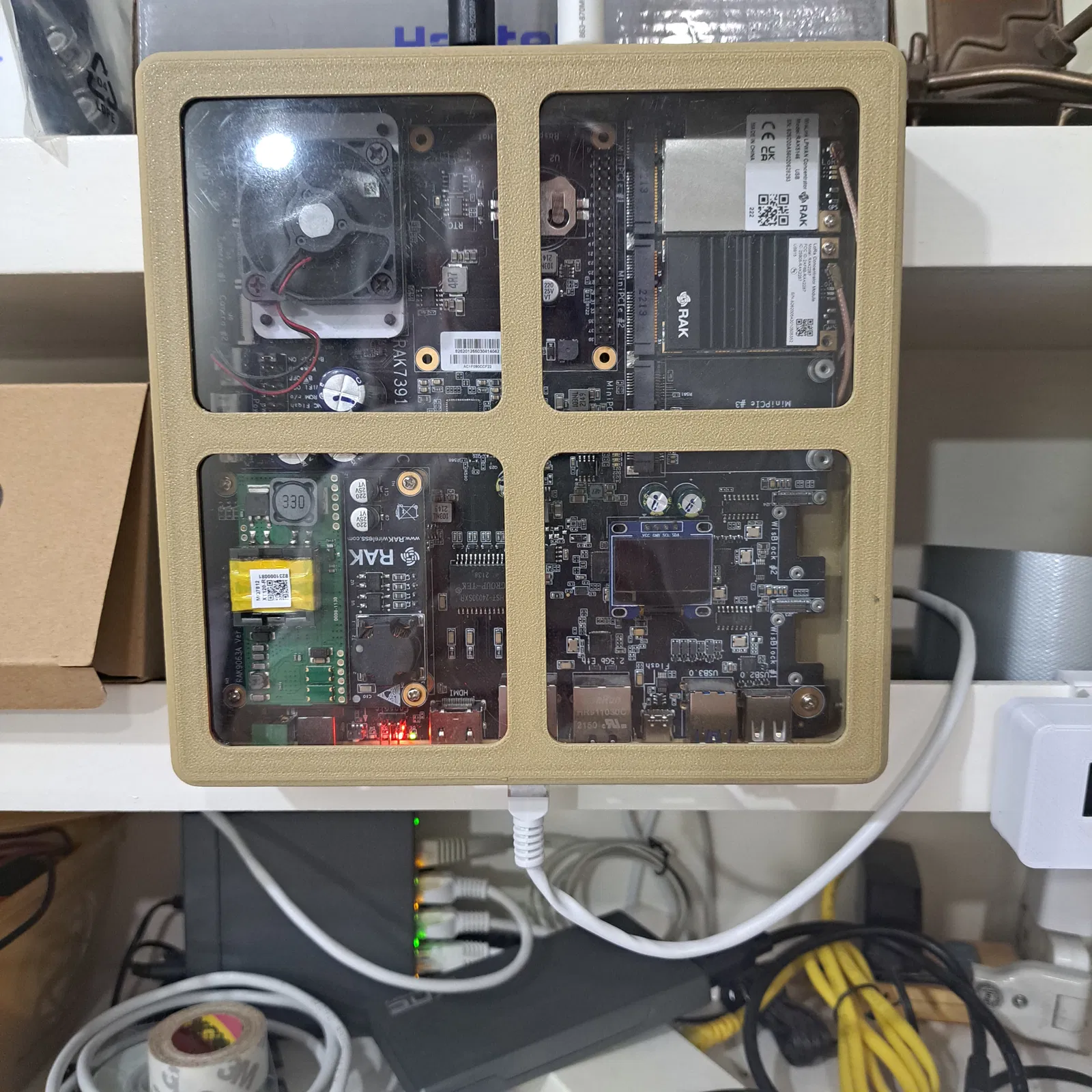

Hoàn thành
-

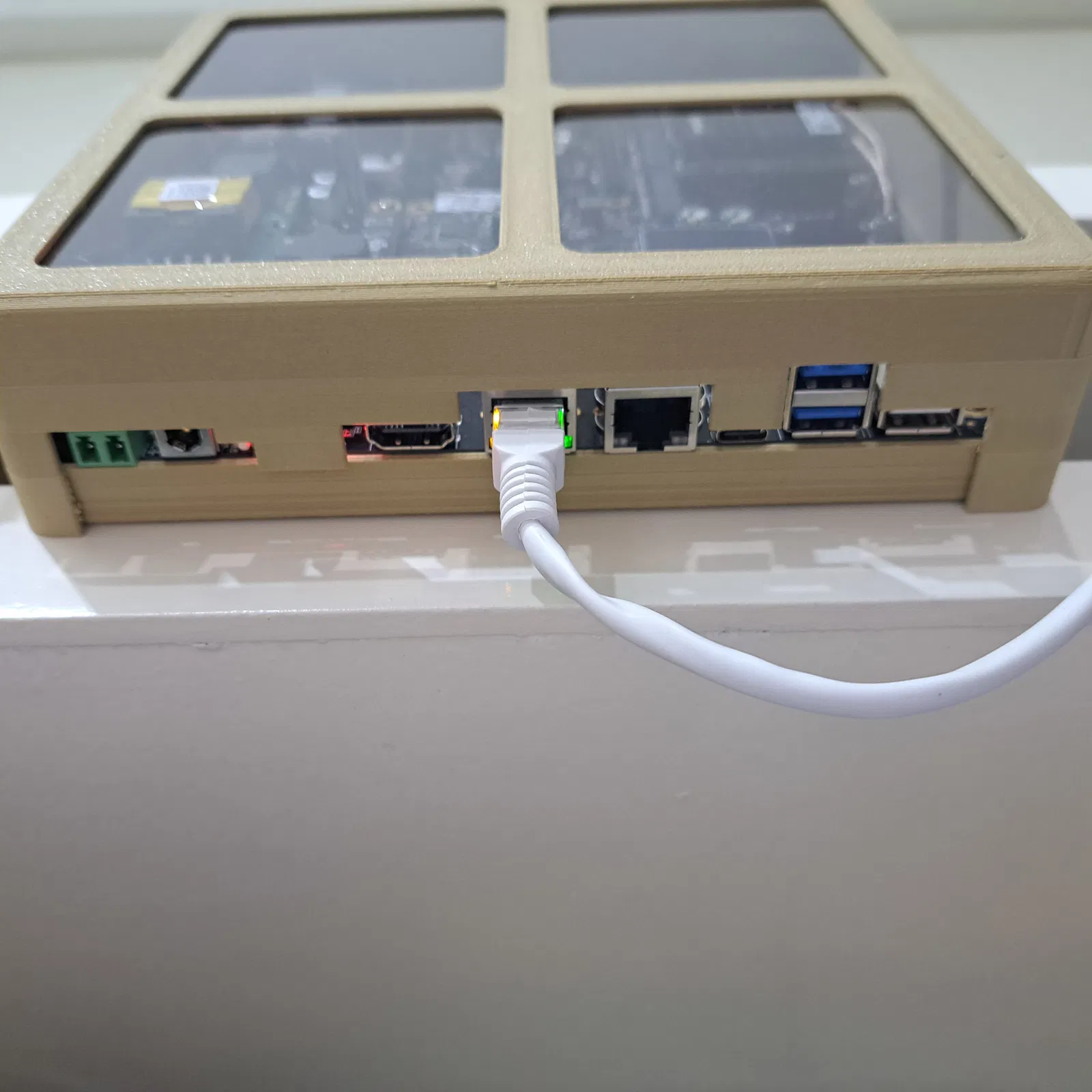

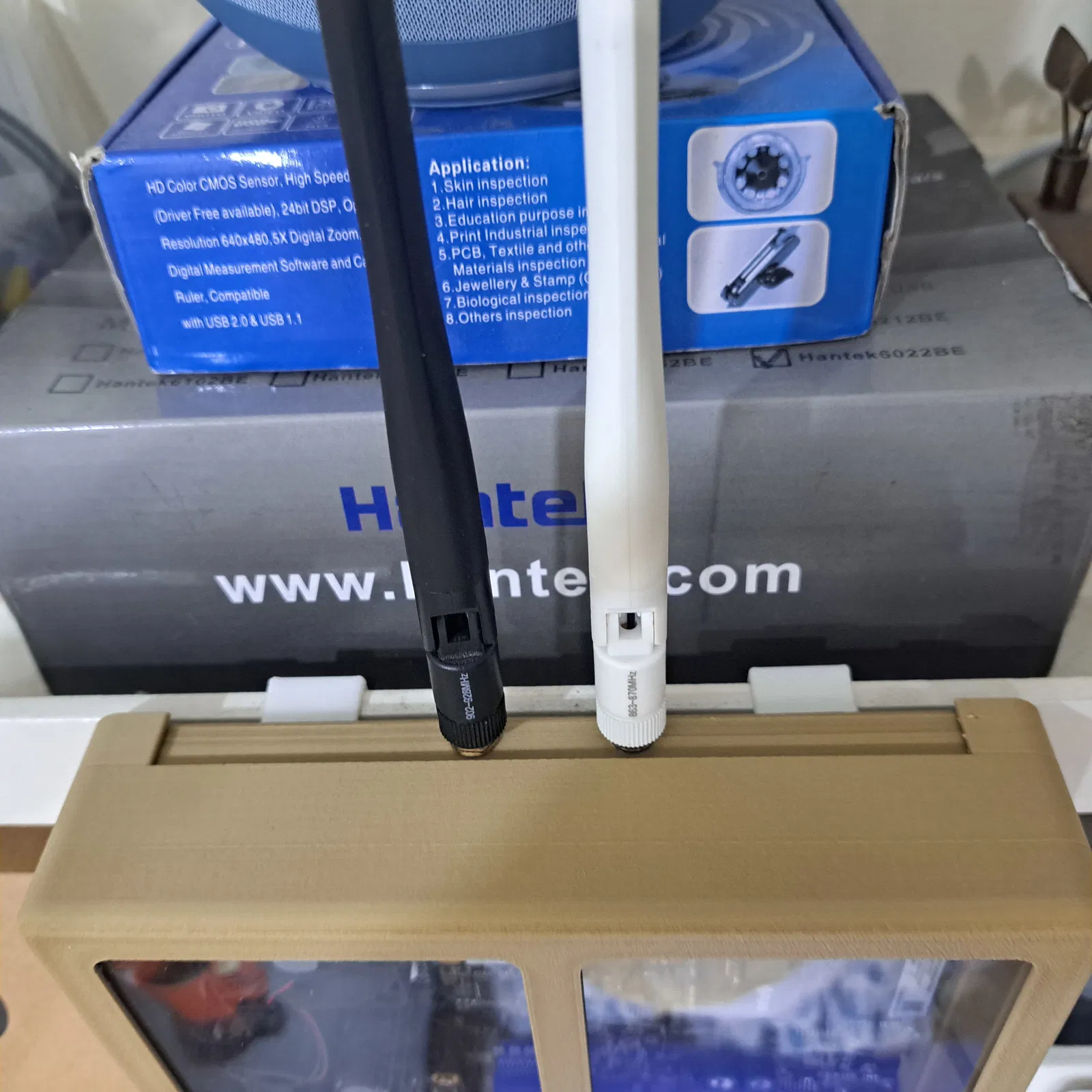

Lắp đặt

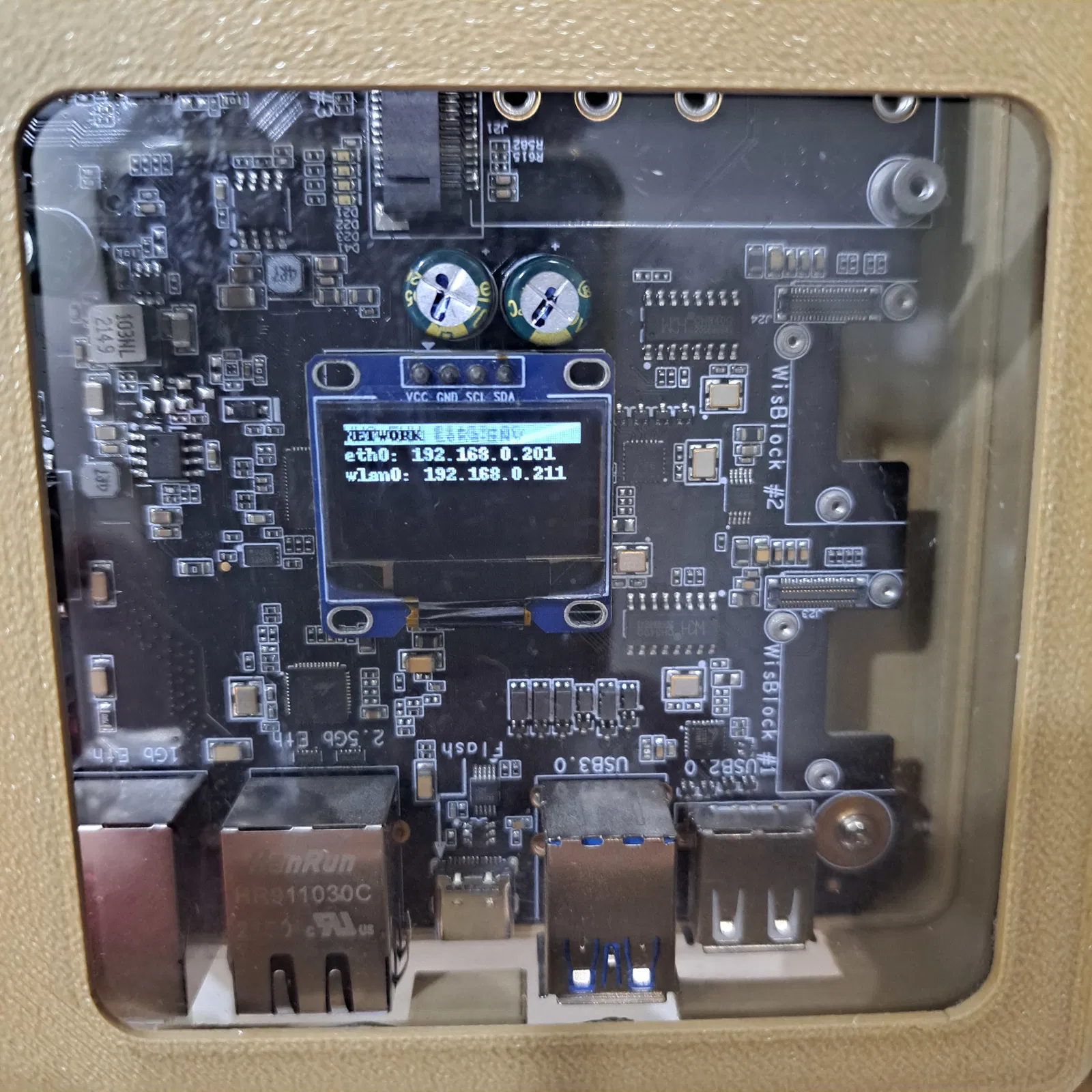

- Kiểm tra trạng thái trên màn hình OLED qua mặt trước trong suốt.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
